Стереофонический магнитофон-приставка »Радиотехника МП-7301-стерео» предназначен для записи и воспроизведения звука на магнитных лентах типа Fe2O3 или CrO2, размещенных в компакт кассетах типа МК или зарубежных, аналогичных.
Рижский радиозавод имени А.С.Попова
Выпуск с 1989 года
»Радиотехника МП-7301-стерео» позволяет производить запись с микрофона (рекомендован МЭК-11СН), электрофона, телевизора, приемника, тюнера, электропроигрывателя, другого магнитофона и с трансляционной линии непосредственно, так и через УКУ.
Оптимальные условия работы магнитофона и достижения максимальных показателей обеспечиваются при совместной работе с блоками комплексов »Радиотехника».
Магнитофон имеет следующие функции:
— клавишный переключатель режимов работы;
— люминисцентный индикатор уровня записи и воспроизведения с электронным счетчиком расхода ленты;
— раздельный по каналам регулятор уровня записи;
— активную систему шумопонижения, переключатель типа ленты;
— возможность временной остановки ленты;
— устройство оперативного отключения источника записи;
— автоматическую остановку при окончании ленты;
— возможность подключения стерео-телефонов;
— устройство «память» в счётчике расхода ленты;
Основные технические характеристики:
Номинальная скорость магнитной ленты — 4,76 см/с.
Отклонение скорости магнитной ленты от номинального значения не более ±1,9 %.
Коэффициент детонации не более ±0,19 %.
Рабочий диапазон частот на линейном выходе не уже — 40…14000 Гц.
Относительный уровень шумов в канале записи-воспр.:
— при включенной системе шумопонижения не более — 60 дБ.
Относительный уровень проникания из одного стереоканала в другой:
— на частоте 1000 Гц не более — 26 дБ.
Относительный уровень стирания — 60 дБ.
Выходное напряжение линейного выхода — 500 мВ.
Номинальная ЭДС источника сигнала на входе для микрофона — 0,2 мВ.
Минимальная ЭДС универсального входа — 0,2 В.
Минимальное выходное напряжение для записи от трансляционной линии — 10 В.
Потребляемая мощность — 15 Вт.
Габаритные размеры — 430x82x360 мм.
Масса без упаковки — 6.9 кг,
Масса в упаковке — 8.5 кг.
RADIOTEHNIKA-MP-7301 MAGNO 2.
Type:
(DJVU)
Size
86.7 KB
Page
1
Category
AUDIO
SERVICE MANUAL
If you get stuck in repairing a defective appliance
download
this repair information for help. See below.
Good luck to the repair!
Please do not offer the downloaded file for sell only
use it for personal usage!
Looking for similar radiotehnika manual?
Document preview [1st page]
No preview item for this file.
Possible causes:
- No preview picture generated yet.
- It is not a pdf file.
Please tick the box below to get download link:
- Also known:
MAGNO 2. 7301 MP
- If you have any question about repairing write your question to the Message board. For this no need registration.
- If the site has helped you and you also want to help others, please Upload a manual, circuit diagram or eeprom that is not yet available on the site.
Have a nice Day! - See related repair forum topics below. May be help you to repair.
Warning!
If you are not familiar with electronics, do not attempt to repair!
You could suffer a fatal electrical shock! Instead, contact your nearest service center!
Note! To open downloaded files you need acrobat reader or similar pdf reader program. In addition,
some files are archived,
so you need WinZip or WinRar to open that files. Also some files are djvu so you need djvu viewer to open them.
These free programs can be found on this page: needed progs
If you use opera you have to disable opera turbo function to download file!
If you cannot download this file, try it with CHROME or FIREFOX browser.
Relevant AUDIO forum topics:
Üdv! A fenti 100K-s potiból keresnék 1db-ot. Egy TEAC BX-300 erősítőben lakozik, a loudness miatt középkivezetéses, az egyik pálya kivan kopva. A tengelye kb 3 centi hosszú, nem csillag, hanem a sima hengeres, és egyik oldala levan csapva.
Sziasztok!
Szeretnék alaplapot cserélni a film nézős számítógépemnél, a legnagyobb probléma az jelenleg, hogy a régi alaplapon RCA koax sdpif kimenet volt, amit a házimozi erősítőre kötöttem. Az új alaplapon csak optikai spdif kimenet van, ugyan az erősítőn van optikai bemenet, de fény szálam nincs hozzá. Nincs valami fiókból összedobható SPDIF átalakító, ami csak a ,,közeget» alakítja át? (tehát nem D/A átalakítót akarok)
Adott egy kenwood krf-5070d típusú házimozi. Jelenség, hogy ha bekapcsolom, bejön a kijelző, és mikor a védelem kapcsolna, kikapcsol, és a stby led villog. Ha kétszer megnyomom a stby gombot, megint bekacsol, tölt, és újra le. A védelemre tippelnék, mert akkor kapcsol le, ha a védelem rákapcsolna a kimenetre. Sajnos az STKról nem találtam jó leírást, hogy mit kellene mérnem. A service manualba a 17-20as láb a kimenet, máshol meg a 9-11es láb. Ebbe kellene segítség, hogy mit mérjek, és milyen értékek lennének a jók.
Sziasztok!
A címben említett keverővel az a gond, hogy a 4 és 5 csatornák gerjednek a gain potméter állításának hatására, a gerjedést nem a hagyományos értelemben kell venni, inkább hasonlít valami pulzáló pattogáshoz, minimális állásban nincs semmi gond, feltekerve a gaint a pulzálás sebessége elkezd növekedni.
Szétszedtem, a két kérdéses csatornánál volt két púpos 1000uF/6,3V-os kondenzátor ami pont a gain állító körben volt, de ezek cseréje nem oldotta meg a problémát. Magukat a potmétereket is jónak mértem. Csak ezzel a két csatornával van gond és egyébként jól működik a keverő, tehát globális táp problémát első körben kizárnám. A javítást nagyban nehezíti, hogy a szalagkábel a táp panelhez meglehetősen rövid, nem tudok mérini működés közben, ezért is kérdezek itt, hátha valaki már találkozott hasonló problémával.
A kapcsolási rajz fent van az oldalon, de mellékelem a vonatkozó részletét.
kapcsolási rajz részlet
Similar manuals:
If you want to join us and get
repairing help
please sign in or sign up by completing a simple electrical test
or write your question to the Message board without registration.
You can write in English language into the forum (not only in Hungarian)!
E-Waste Reduce
Принципиальная схема кассетной деки Радиотехника МП-7301
Вес файла: 210.2 Кб
Скачиваний: 1390
Дополнительные категории:
Основные категории
📘сотовые телефоны,
📘радиотелефоны,
📘проводные телефоны,
📘телевизоры и мониторы,
📘видеотехника,
📘аудиотехника,
📘бытовая техника,
📘измерительная техника,
📘медоборудование,
📘источники питания,
📘разное,
📘инструкции,
📘прошивки,
📘книги и журналы,

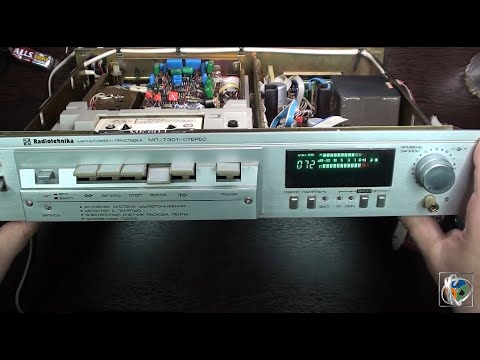

RRR cassette player Radiotehnika МП-7301Подробнее
Неисправность Radiotehnika магнитофон-приставка МП-7301-стереоПодробнее

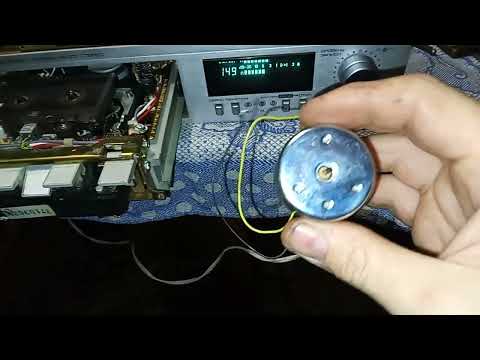

Магнитофон-приставка Радиотехника М-201-стерео. Замена двигателя, нюансы.Подробнее
радиотехника мп 7301 стерео…нужен ремонтПодробнее

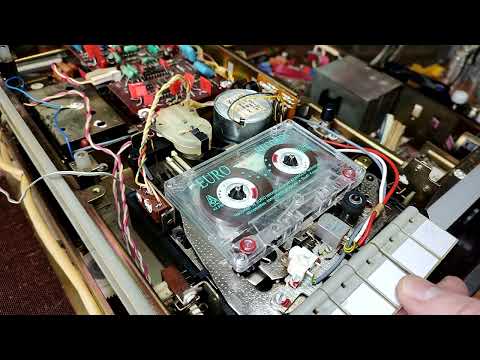

Ремонт магнитофона Radiotehnika М201, (М7301)Подробнее

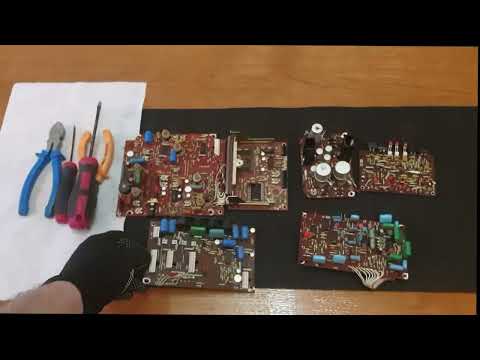

Разборка магнитофон-приставки Radiotehnika МП 7301 стерео.Подробнее
Магнитофон — приставка «Радиотехника МП — 7301 — Стерео». Краткий обзор.Подробнее

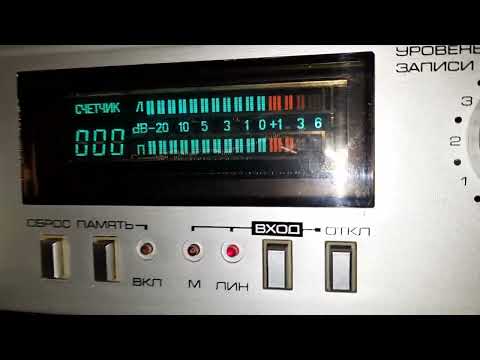

отличие старого и нового образца радиотехника мп 201 и 7301Подробнее
магнитофон Радиотехника мп-7301-стерео демонстрация работыПодробнее
Реставрация корпусов тюнера и магнитофона приставки Radiotehnika. Часть 1.Подробнее

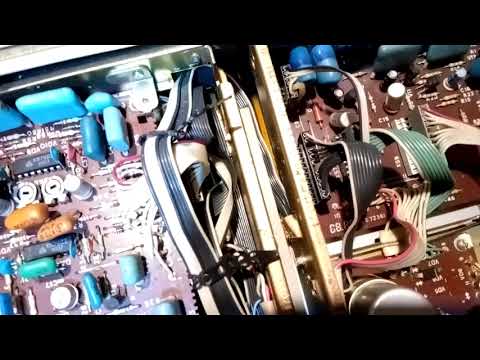

Radiotehnika мп-7301-стерео, почему то цена была не слабая.!? А за что?Подробнее

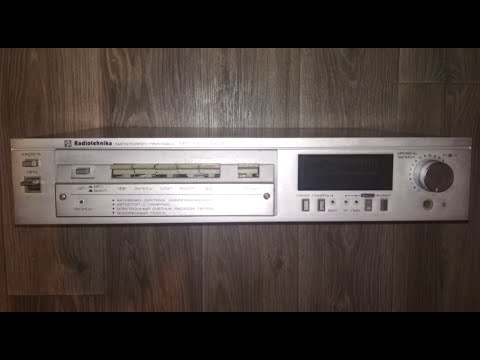

Радиотехника МП-7301-стерео.Обзор, содержание драгметаллов.Подробнее

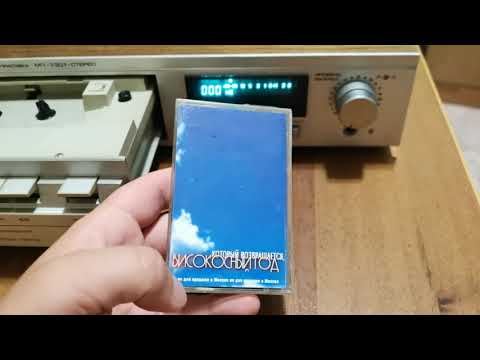

Магнитофон-приставка Радиотехника МП 7301 Стерео. Как выглядит и работаетПодробнее
