Аудиосистема

7

5

Аудиосистема (без сенсорного экрана)

H0G4H0000RU/H0G4H0001RU

(С функцией Bluetooth

®

Wireless Technology)

■

Тип A

■

Тип B

Аудиосистема

5 8

Функции аудиосистемы

Головное устройство

❈

Имеющиеся по факту функции

могут отличаться от показанных

на иллюстрации.

(1) RADIO (Радио)

• Включение радиоприемника.

(2) MEDIA (Носители данных)

• Выбор USB(iPod

®

), Bluetooth

®

(BT)

Audio*, AUX или My Music (Моя

музыка).

• Демонстрация меню медиа при

подключении двух и более носи-

телей данных или когда кнопка

[MEDIA] нажата в режиме медиа.

* при наличии

(3) DISP (Тип A)

• Включение или выключение

дисплея.

(4) SEEK/TRACK

(Поиск/Дорожка)

• Поиск следующей станции в режи-

ме радиоприемника.

• Замена текущей песни в режиме

медиа.

(5) POWER/VOLUME

(Выключатель/Регулятор

громкости)

• Поверните для регулировки

громкости.

• Нажмите для включения или

выключения.

(6) RESET (Сброс)

• Выключение и повторный запуск

системы.

(7) [1] ~ [6]

(Preset) (Предварительно

настроенные станции)

• Сохранить/воспроизвести пред-

варительно сохраненную стан-

цию в режиме радиоприемника.

• Выбрать/установить нумерацию

станций на экране.

Аудиосистема

9

5

(8) SETUP/CLOCK

(Настройка/Часы)

• Показывает настройки дисплея,

звука, часов, Bluetooth*, системы

и настройки отключения экрана.

• Нажмите и удерживайте для

настройки времени/даты.

* при наличии

(9) мЕНЮ

• Показывает дополнительные

меню, возможные на текущем

экране.

(10) BACK (Назад)

• Переход к предыдущему экрану.

(11) PRESET (Предустановка)

• Переход к предыдущей/следую-

щей странице предварительно

настроенных радиостанций в

режиме радиоприемника.

(12) TUNE (Ручка настройки)

• Поверните для поиска по списку

станций/песен.

• Нажмите для выбора.

(13) PHONE (Телефон) (Тип B)

• Включение Bluetooth® режима

телефона.

Аудиосистема

5 10

Органы управления

аудиосистемой на рулевом

колесе

(для моделей, оснащенных Bluetooth

®

)

❈

Имеющиеся по факту функции

могут отличаться от показанных

на иллюстрации.

(1) MODE (Режим)

• Нажмите кнопку для изменения

режима в следующем порядке:

Radio ➟ Media.

(2) VOLUME (Громкость)

• Нажмите для регулировки гром-

кости.

(3) UP/DOWN (Вверх/вниз)

• Нажмите кнопку в режиме

радиоприемника для поиска

предварительно сохраненных

радиостанций.

• Нажмите и удерживайте кнопку в

режиме радиоприемника для

настройки на другую радиостан-

цию.

• Нажмите кнопку в режиме медиа

для смены текущей песни.

(кроме AUX)

• Нажмите и удерживайте кнопку в

режиме медиа для быстрого

поиска в списке песен. (кроме

Bluetooth

®

(BT) Audio и AUX)

(4) MUTE (Отключение звука)

• Нажмите для выключения звука

аудиосистемы.

• Если активирован звонок, звук

микрофона выключен. (для моде-

лей, оснащенных Bluetooth

®

)

(5) CALL (Вызов, при наличии)

• Нажатие кнопки

— Если не в режиме Bluetooth

®

Handsfree или во время теле-

фонного разговора.

Первое нажатие: автоматиче-

ское отображение последних

исходящих телефонных номе-

ров.

Второе нажатие: набор входя-

щего телефонного номера.

— Нажмите экран входящего

вызова, чтобы принять звонок.

— Нажмите кнопку Bluetooth

®

Handsfree для переключения на

ожидающий вызов.

• Нажатие и удержание кнопки

(более 1,0 секунды)

— Если не в режиме Bluetooth

®

Handsfree или во время теле-

фонного разговора, то про-

исходит набор последнего

набранного номера.

— Нажмите кнопку в режиме

Bluetooth

®

Handsfree для пере-

Обновлено: 19.05.2023

Распиновка разъемов, инструкция к штатной магнитоле (навигации) Киа Рио

Инструкция по штатной магнитоле (навигации) Киа Рио 4 (FB)

года выпуска (2017, 2018, 2019, 2020)

Инструкция по штатной магнитоле (навигации) Киа Рио 3 (QB)

года выпуска (2011, 2012, 2013, 2014, 2015, 2016, 2017)

Штатная магнитола Киа Рио 4 (YB)

[Радио/MP3 (тип A)]

Распиновка разъемов

[Радио/MP3/Bluetooth (тип B)]

Распиновка разъемов

Штатная магнитола Киа Рио 3 (QB)

Распиновка разъемов

Все эти и другие виды работ можно сделать в техцентрах АвтоМиг.

Авто опросы:

Мы принимаем к оплате:

Кузовной ремонт

Консультации:

Киа Венга 2017 1,6 механика.

Сколько будет стоить поменять масло в двигате[. ]

Hyundai IX35 2015 двигатель .

Подскажите цену на замену масла с вашими расх[. ]

Hyundai Accent, 2005.

Добрый день, подскажите можете ли заменить ша[. ]

Kia Sorento Prime, 2,2D, 201.

Добрый день! Подскажите, вы занимаетесь локал[. ]

Kia Rio 2020 1.4.

Словил камень на трассе в радиатор охлаждения[. ]

Киа,Рио,1.6,2012.

Стоимость полной замены масла в акпп с замено[. ]

Kia Soul 2010.

Добрый день, приобрел подержанную машину с пр[. ]

Hyundai I40 2014.

Хотелось бы заменить масло в двигателе с ваши[. ]

Hyundai I30 2013 1.6.

Перед летом надо заменить радиатор кондиционе[. ]

Ремонт двигателей:

Новые обращения Киа:

Замена и ремонт двери Киа Соренто

Замена масла в двигателе Киа Соул

Замена шлангов, жидкости и насоса ГУР Киа Соренто

Шиномонтаж Киа Рио

Замена и ремонт двери Киа Рио

Ремонт других марок:

Шиномонтаж Фольксваген

Замена радиатора охлаждения Мицубиси Аутлендер

Ремонт крышки багажника Рено Аркана

Кузовной ремонт Ленд Ровер Фрилендер

Замена и ремонт бампера БМВ 2-й серии

Новые обращения Хендай:

Кузовной ремонт Хендай Туссан

Замена масла в двигателе Хендай i20

Замена радиатора охлаждения и кондиционера Хендай Санта Фе

Плановое ТО Хендай Санта Фе №8 (120000 км)

Шиномонтаж Хендай Соната

Ремонт других марок в нашем техцентре:

Автосервис Москва, Авиамоторная

Автосервис ЮВАО, ВАО — метро Авиамоторная:
Автосервис Серп и Молот | Автосервис Красноказарменная | Автосервис Лефортово
Ближайшие станции метро — Авиамоторная, Площадь Ильича, Шоссе Энтузиастов, Чкаловская, Бауманская, Семеновская. Ближайшие для подъезда улицы — третье транспортное кольцо (ТТК), проезд завода Серп и Молот, Лефортовский вал, Красноказарменная улица.

Автосервис Москва, Октябрьское поле

Автосервис СЗАО, САО — метро Октябрьское поле, станция Зорге МЦК (район Щукино, Хорошёво—Мнёвники)

Ближайшие станции метро — Октябрьское поле, Полежаевская. Станция Московского Центрального Кольца — Зорге. Ближайшие для подъезда улицы — Маршала Бирюзова, Берзарина, Народного ополчения, Зорге, Куусинена, Расплетина.

Автосервис Москва, Щелковская

Автосервис ВАО — метро Щелковская (район Гольяново)
Ближайшие станции метро — Щелковская, Черкизовская, Бульвар Рокоссовского, Первомайская, Партизанская, Измайловская. Ближайшие для подъезда улицы — Щелковское шоссе, Амурская, Сиреневый бульвар, Монтажная улица, Байкальская улица, Открытое шоссе. Автомиг официальный сайт

Автосервис Киа, Автосервис Хендай, Франшиза автосервиса, Нормы заправки автокондиционеров, Расшифровка автомобильных шин, Ремонт корейских автомобилей, Ремонт подвески, Ремонт и обслуживание такси, Вакансии автосервиса
Ремонт (сервис) Киа, Хендай. Специализированный техцентр (автосервис) Kia, Hyundai в Москве. Copyright © 2001-2022. Все права сохранены. Обращаем Ваше внимание на то, что данный сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса Российской Федерации.

Инструкция (руководство) по эксплуатации Киа Рио

Инструкция Киа Рио 1 (BC)

года выпуска (2000, 2001, 2002, 2003, 2004, 2005)

Инструкция Киа Рио 2 (JB)

года выпуска (2006, 2007, 2008, 2009, 2010)

Инструкция Киа Рио 3 (QB)

года выпуска (2011, 2012, 2013, 2014, 2015, 2016, 2017)

Инструкция Киа Рио 4 (FB)

года выпуска (2017, 2018, 2019, 2020, 2021, 2022+)

Инструкция Киа Рио 4 (FB) X Line

года выпуска (2017, 2018, 2019, 2020, 2021, 2022+)

Все эти и другие виды работ можно сделать в техцентрах АвтоМиг.

Авто опросы:

Мы принимаем к оплате:

Кузовной ремонт

Консультации:

Киа Венга 2017 1,6 механика.

Сколько будет стоить поменять масло в двигате[. ]

Hyundai IX35 2015 двигатель .

Подскажите цену на замену масла с вашими расх[. ]

Hyundai Accent, 2005.

Добрый день, подскажите можете ли заменить ша[. ]

Kia Sorento Prime, 2,2D, 201.

Добрый день! Подскажите, вы занимаетесь локал[. ]

Kia Rio 2020 1.4.

Словил камень на трассе в радиатор охлаждения[. ]

Киа,Рио,1.6,2012.

Стоимость полной замены масла в акпп с замено[. ]

Kia Soul 2010.

Добрый день, приобрел подержанную машину с пр[. ]

Hyundai I40 2014.

Хотелось бы заменить масло в двигателе с ваши[. ]

Hyundai I30 2013 1.6.

Перед летом надо заменить радиатор кондиционе[. ]

Ремонт двигателей:

Новые обращения Киа:

Замена и ремонт двери Киа Соренто

Замена масла в двигателе Киа Соул

Замена шлангов, жидкости и насоса ГУР Киа Соренто

Шиномонтаж Киа Рио

Замена и ремонт двери Киа Рио

Ремонт других марок:

Шиномонтаж Фольксваген

Замена радиатора охлаждения Мицубиси Аутлендер

Ремонт крышки багажника Рено Аркана

Кузовной ремонт Ленд Ровер Фрилендер

Замена и ремонт бампера БМВ 2-й серии

Новые обращения Хендай:

Кузовной ремонт Хендай Туссан

Замена масла в двигателе Хендай i20

Замена радиатора охлаждения и кондиционера Хендай Санта Фе

Плановое ТО Хендай Санта Фе №8 (120000 км)

Шиномонтаж Хендай Соната

Ремонт других марок в нашем техцентре:

Автосервис Москва, Авиамоторная

Автосервис ЮВАО, ВАО — метро Авиамоторная:
Автосервис Серп и Молот | Автосервис Красноказарменная | Автосервис Лефортово
Ближайшие станции метро — Авиамоторная, Площадь Ильича, Шоссе Энтузиастов, Чкаловская, Бауманская, Семеновская. Ближайшие для подъезда улицы — третье транспортное кольцо (ТТК), проезд завода Серп и Молот, Лефортовский вал, Красноказарменная улица.

Автосервис Москва, Октябрьское поле

Автосервис СЗАО, САО — метро Октябрьское поле, станция Зорге МЦК (район Щукино, Хорошёво—Мнёвники)

Ближайшие станции метро — Октябрьское поле, Полежаевская. Станция Московского Центрального Кольца — Зорге. Ближайшие для подъезда улицы — Маршала Бирюзова, Берзарина, Народного ополчения, Зорге, Куусинена, Расплетина.

Автосервис Москва, Щелковская

Автосервис ВАО — метро Щелковская (район Гольяново)
Ближайшие станции метро — Щелковская, Черкизовская, Бульвар Рокоссовского, Первомайская, Партизанская, Измайловская. Ближайшие для подъезда улицы — Щелковское шоссе, Амурская, Сиреневый бульвар, Монтажная улица, Байкальская улица, Открытое шоссе. Автомиг официальный сайт

Автосервис Киа, Автосервис Хендай, Франшиза автосервиса, Нормы заправки автокондиционеров, Расшифровка автомобильных шин, Ремонт корейских автомобилей, Ремонт подвески, Ремонт и обслуживание такси, Вакансии автосервиса
Ремонт (сервис) Киа, Хендай. Специализированный техцентр (автосервис) Kia, Hyundai в Москве. Copyright © 2001-2022. Все права сохранены. Обращаем Ваше внимание на то, что данный сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса Российской Федерации.

130 32

Я только что общался со знакомым, который приобрел себе соляриса, основной его аргумент, почему не киа рио, это красная подсветка
Хотя лично мне она очень нравится, а вот в солярисе, наоборот показалась через чур яркой:)

Сколько, людей, столько и мнений, тоже касается и звука. Его, кстати, штатный звук вполне устраивает:)

А можно как-нибудь яркость самого экрана магнитолы увеличить. Сам в функциях не нашел( Просто немного не нравится, когда днем при свете солнца, да еще когда фары включишь, то ничего не видно вообще?) И такой вопрос: сам я в радиоэлементах не разбираюсь, паять побаиваюсь. Но есть ли смысл при оставленной штатной магнитоле поменять динамики во всей машине, поставить 4х канальный усилок или не ставить его, будет ли качество звука лучше? Просто насколько я знаю, когда звук начинают апгрейдить, то всегда начинают с головы. Но штатную менять не хочется

2

Большой респект за информацию. Жутко хотелось посмотреть что внутри, но ради этого разбирать не хотелось. А теперь информации к размышлению предостаточно.
Спасибо.

Не сильно то эти цепи должны влиять на звучание (точнее сказать вообще не должны влиять), т.к. это стандартные разделительные конденсаторы (ФВЧ с частотой среза 1,6Гц) и цепи исключающие самовозбуждение усилителя (ФНЧ с частотой среза порядка 70кГц). Без них есть риск возбуждения усилителя на ВЧ (на звуке может и не отразится, а вот усилитель будет перегреваться).

Есть еще вариант (довольно извращенный), можно поменять микросхему усилителя на, к примеру TDA7560, а так же (для этого и надо менять) динамики на JBL серии GTO. Эти динамики сопротивлением 2Ом, ну и усилитель соответственно тоже. В итоге получите в 2 раза большую мощность без установки доп.усилителя. Без особого улучшения качества звука (динамики не в счет, с ними думаю звук по любому будет лучше). Попутно, конечно желательно улучшить (усилить) цепи питания, совсем не помешает замена штатных проводов динамиков (ведь токи в 2 раза больше, а учитывая пик-фактор музыкального сигнала — еше в и квадрате).

Внутреннее оснащение автомобиля для многих играет важную роль при выборе машины. Магнитола является важным составляющим в этом моменте. Ведь современные мультимедиа системы позволяют не только воспроизводить звук, они могут стать незаменимыми помощниками в дороге.

Сегодня предлагаем поговорить о новом Kia Rio X, а именно, о мультимедийном наполнении автомобиля. Автомобиль достаточно новый, поэтому даже заводская автомагнитола может предложить достаточно широкий набор опций, который способен удовлетворить потребности многих пользователей.

Рассмотрим, что из себя представляет устройство, которое установлено с завода, а также варианты, на которые можно заменить систему, если потребуется более широкий функционал.

Заводская система

В качестве заводского устройства может быть установлено несколько устройств. В более простых модификациях встречается магнитола без сенсорного ввода, оснащенная базовым функционалом.

• аудиофайлы (MPEG 1,2,2.5, WAVeform, WMA 7x, x);
• USB до 32Гб;
• радио;
• максимальное количество папок/файлов – 2тыс/6тыс;
• bluetooth 2 (6-4 дБм).

Управление системой осуществляется физическими клавишами, также управление может осуществляться и кнопками на руле, здесь есть все самое необходимое:

• переключение режимов работы;
• регулировка громкости;
• навигационные клавиши;
• клавиша “Mute”, отключающая звук;
• клавиша для управление вызовами (для ответа и сброса вызовов на версиях с блютуз).

Также имеется расширенная версия системы с навигацией. Такая система выглядит намного современнее. Здесь уже может быть предложен весь набор опций, необходимый современному водителю. Стоит обозначить основные возможности устройства:

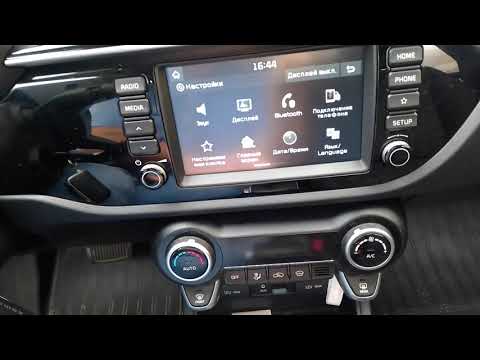

• экран на восемь дюймов;
• развитая система навигации, позволяющая искать объекты и строить маршруты;
• Android Auto (переносит опции смартфона на экран системы, что дает возможность полноценно использовать свой гаджет и не отвлекаться от вождения);
• Car Play от Apple (аналог для iphone );
• камера, позволяющая получать изображение того, что находится сзади автомобиля, а также специальная разметка для комфортной парковки задним ходом;
• блютуз, рулевое и голосовое управление позволят комфортно управлять всеми опциями своего смартфона и самой системы.

Прошивка

Многие пользователи знают, что даже заводские магнитолы можно прошить, что позволит значительно расширить функционал устройства. Важно понимать, что прошивка – это серьезное вмешательство в устройство, которое может повлечь некоторые ограничения по гарантии. Также сам процесс требует опыта и знаний в данной сфере. Поэтому, если было принято решение серьезно вмешиваться в работу заводской системы, то доверить эту работу стоит исключительно профессионалу.

Как правило, прошивка, откроет следующие опции:

• возможность доступа в интернет;
• в качестве альтернативы стандартному приложению по навигации будет предложено несколько более удобных аналогов, среди которых можно выбрать оптимальный;
• разнообразные приложения для работы с аудио и видео;
• взаимодействие с системой “умный дом”;
• приложения, отслеживающие положение дорожных камер и предупреждающие о них;
• работа с приложениями, направленными на диагностику состояния автомобиля;
• доработанный и более удобный интерфейс.

Некоторые разработчики прошивок предусматривают возможные проблемы с гарантией, и они уверяют, что вмешательство в систему будет крайне сложно заметить сотрудникам дилера, поэтому проблем с гарантией не возникнет.

Замена

Часто пользователи желают обзавестись еще более продвинутым устройством, в котором будет еще больший экран и расширенный функционал. Большим спросом пользуются устройства, работающие на Android.

Сам процесс замены очень схож с таковым для предыдущей версии Kia Rio, с ним можно ознакомиться в видео в конце статьи.

Важно все выполнять предельно аккуратно, чтобы не повредить тонкие провода. Чтобы не повредить пластик панели в области проводимых работ, который очень легко поцарапать, рекомендуется использовать специальные пластиковые съемники.

Выбор магнитолы

Магнитолы, которые продаются сегодня можно условно поделить на два вида: универсальные и штатные. Первые будут плохим решением, так как их установка сопровождается рядом сложностей.

Универсальные устройства не предназначены для конкретного автомобиля, поэтому они не будут идеально подходить под дизайн панели автомобиля, также их установка может потребовать дополнительной покупки специальной переходной рамки, которая позволит успешно интегрировать магнитолу в панель.

Кроме того, стоит обратить внимание на контакты. В универсальной магнитоле они не всегда могут совпадать с разъемами в машине. Но, в большинстве случаев, эта проблема решается достаточно легко, будет достаточно всего лишь приобрести специализированные переходники.

Штатная магнитола – это устройство, которое разрабатывалось специально под конкретную модель автомобиля. Такие устройства подходя и по габаритам, и по дизайну под Kia Rio X. Также они полностью соответствуют автомобилю по технической части. Следовательно, никаких трудностей по установке не возникнет.

Так как на рынке представлено много штаных устройств для Rio X, оптимально приобретать именно одно из них. Ниже представлены устройства, которые выше всего оценили пользователи корейского автомобиля:

1. Incar PGA2-1812;
2. Navipilot Droid7L;
3. FarCar D1253M;
4. Parafar PF121LTX;
5. Carmedia OL-1742-2-P.

Все вышеперечисленные устройства имеют широкий функционал и пользуются высоким спросом. Также подходящее устройство можно поискать самостоятельно на специализированных сайтах.

Читайте также:

• Мерседес вито расположение двигателя
• Осаго зависит от прописки владельца
• Оценка автомобиля после дтп березники
• Диагностика автомобилей диагностика опель
• Инструкция webasto air top 2000 s

После записи в БЖ про установку магнитолы и установку камеры, многие начали спрашивать что да как?! Решил сделать наглядную схему.

Итак… имеем вот такую магнитолу модель LAN2060ICUC.

Используем вот такую схему. Еще нам понадобится провод, и доп пины для разьема.

Первое с чего начать это разъём USB.
В комфорте он подключем в основном разъёме. В данной магнитоле он отдельно.
Берём правый разъём и вынимаем нужные нам провода 3,4,5,6! Белый, черный, желтый и серый с оранжевым. Нам их нужно подключить в соседний маленький разъём, по данной схеме.

Второе из необходимого это микрофон, я просто запаралелил вход и выход микрофона на блоке глонасс. Просто соеденяем два желтых провода в разъёме и вставляем обратно, работает и магнитола и глонасс. По другому пока решить этот вопрос не смог. Отключать микрофон от глонасса не хочется, безопасность всё-таки! Мне кажется дело в прошивке магнитолы и она не подаёт сигнал блоку глонас что бы тот включил микрофон. Блок глонасс находится над бардачком.

Третье что потребуется, это избавиться от этой надписи.

Магнитола не знает что двигатель заведен и постоянно предупреждает о том что АКБ может разрядится если вы не заведёте машину!
А не знает потому, что не хватает одного провода от блока предохранителей. Типа второе положение ключа в режиме включённого зажигания. Тут я решил не особо заморачиваться и подключил к соседнему проводу, который называется АСС. Это первое положение ключа, режим аксессуаров. Впринципе нам этого хватит. Пусть в первом положении ключа сразу думает что заведена!
Это левый разъём, вставляем доп пин в 33 контакт и подключаемся к желтому проводу 22 контакта.
Кстати без этого провода не будет работать камера!

Четвёртое это камера. Подключать будем обычную китайскую камеру. Если кто то надумает ставить оригинал то там чуть по другому.
В левом разъёме находим 25 контакт, это сигнал заднего хода, можно подать с заднего фонаря (как сделал я, используя проводку камеры).
Далее переходим к правому разъему.
Тут 7 и 21 контакты это сигнал камеры. 7 контакт это плюс, 21 минус.
А в багажнике подключаем питание камеры к лампе заднего хода.
Все подключаем и должно заработать!

Пятое. Регулировка громкости в зависимости от скорости! С левого разьма вытаскиваем 18 контакт(розовый провод) и вставляем его в правый разъём 38 контакт.

Шестое. Автоматическое затемнение подсветки.
Тут надо будет найти блок SLM, находится он слева от магнитолы. Вот такой разъём, 11 контакт и протягиваем провод до магнитолы, левый разъём 30 контакт.

Что бы работало видео на ходу.
Левый разъём, контакт 28, необходимо замкнуть на массу.

Теперь все что надо мы подключили! Ездим наслаждаемся.
