Как сделать эндоскоп своими руками?

Технические эндоскопы являются специальными оптическими аппаратами, которые позволяют оператору выполнять визуальное обследование и контроль над состоянием сложных систем и механизмов, скрытых с наружной части. Такое оборудование часто применяется при проведении диагностики механизмов и деталей, расположенных непосредственно в самих полостях разнообразного оборудования либо техники. Кроме того, технические эндоскопы часто применяются на СТО и автомастерских во время диагностики работы двигателя, а также скрытых механизмов транспортного средства.

На отечественном рынке представлено большое количество технических эндоскопов популярных производителей. Средняя стоимость такого устройства на интернет ресурсах (интернет – магазинах) составляет примерно 50-70 долларов. Однако при желании, чтобы сэкономить свои денежные средства, эндоскоп можно изготовить самостоятельно. Для этого потребуется небольшое количество комплектующих, денежных средств, а также свободного времени.

Необходимые материалы и инструменты

Чтобы самостоятельно сделать такое устройство как технический эндоскоп необходимо, прежде всего, обзавестись небольшим перечнем инструментов и деталей. Главной деталью такого устройства является видеокамера. Для самостоятельного изготовления эндоскопа нужно приобрести самую простую, дешевую USB – камеру.

Стоит отметить, что такие камеры китайского производства на популярном интернет – магазине AliExpress стоят около 600-700 рублей. Кроме того, для самостоятельного изготовления такого аппарата как эндоскоп, потребуются:

Как сделать своими руками

На изготовление самодельного технического эндоскопа из дешевой USB – камеры, в общем, уйдет не более 10-15 минут. Сначала нужно взять сварочный электрод и при помощи молотка сбить с него защитное покрытие. Вместо электрода можно воспользоваться прочной проволокой небольшой толщины. На следующем этапе изготовления конец проволоки при помощи плоскогубцев необходимо загнуть.

Затем нужно взять USB – камеру и на ее провод, непосредственно возле самой оптики, нужно надеть пружинку, которая будет играть роль возвратного механизма. Проще говоря, во время проведения манипуляций и продвижения камеры в закрытом пространстве, пружина будет возвращать ее в исходное положение. Это позволит более удобно вытаскивать эндоскоп из сложных механизмов после выполнения диагностики.

Затем при помощи изоленты нужно присоединить USB – камеру практически по всей длине ее провода, к заранее подготовленной проволоке. Также используя изоленту, к проволоке нужно примотать пластиковую полую трубку. Провод прикрепляется таким образом, чтобы пружина находилась около оптики USB – камеры. Потом нужно взять прочную нить или леску, один ее конец примотать при помощи изоленты к оптике камеры, а другой протянуть через трубку. Благодаря этой нитке оператор сможет вращать эндоскопом по сторонам.

После проведения этих простых работ по сборке, такое самодельное устройство будет готово к использованию. Все что нужно для его работы, это подключение к ноутбуку либо, используя специальный переходник, подсоединение к смартфону. Благодаря применению такого самодельного эндоскопа, пользователь сумеет самостоятельно провести диагностику разнообразных скрытых узлов оборудования либо техники, без предварительного демонтажа всей конструкции.

Источник

Эндоскоп своими руками

Пролог
Как и у многих 1,3/1,6 лансеров с пробегом за 100к, у моего имеется масложор. Все запчасти куплены (с покупкой вкладышей я, наверное, поторопился пока), кроме поршневых колец. Я, конечно понимаю, что вскрытие покажет, стандарт мне нужен или придется точить в ремонтный размер. Но, до вскрытия, мне не терпелось заглянуть внутрь огненного сердца, чтобы знать, к чему готовиться. Собственно говоря, именно для этого мне и понадобился эндоскоп.
Сначала я хотел заказать на всем известном китайском сайте Алиэкспресс. Цена в районе 800 рублей. Вроде недорого. С другой стороны, когда он еще придет? На удачу вбил в поисковике запрос «эндоскоп своими руками» и сразу же нашел на просторах «необъятного» интернета видео, где молодой парнишка делает эндоскоп из web-камеры ноутбука. Главное, что все настолько просто, что даже школьник справится!

Приступаем!
На рынке заглянул к ремонтникам всякой электронной техники и купил у них камеру от нетбука вместе со шлейфом.

На плате находится маркировка в виде треугольника, которая показывает контакт, от которого ведется отсчет. На моей камере не было этой маркировки, но на оборотной стороне были обозначены выводы. В 99% случаев распиновка будет такая:
1 — +5V
2 — Data —
3 — Data+
4 — Gnd
5 — Gnd
Прозвонил шлейф и определил, какой провод к какому контакту идет. Дальше берем usb-кабель, разрезаем, оголяем провода.

По стандарту, распиновка usb следующая:
1 — красный (розовый) — +5V
2 — белый — Data-
3 — зеленый — Data+
4 — черный (серый) — Gnd
Соединяем, спаиваем все это дело.

Также, я взял светодиод для подсвечивания. Отрезал кусочек от светодиодной ленты тот, который ближе всего к резистору.

Светодиод запитал, естественно, от контактов +5V и Gnd. Все соединил и загерметизировал термоклеем из пистолета.

Честно говоря, не думал, что получится. Но, результат весьма порадовал. Кроме того, камеры на ноутбуках (нетбуках) идут с автофокусировкой. Так что, даже в упор четкость весьма хорошая.

Самое замечательное, что этот эндоскоп можно использовать и на смартфоне! Для этого нужен OTG переходник и программа для подключения web-камер. Я использовал CameraFi, скачал с PlayMarket.
OTG переходника у меня не было, ехать в магазин за ним было лень, поэтому я сделал сам.

Источник

Лайфхак. Собираем USB-эндоскоп своими руками.

Я буду использовать его для периодического исследования стенок цилиндров через свечные колодцы. Можно даже немного залезть под крышку клапанного механизма. Или для других бытовых целей. Исключительно в личных целях, не для коммерческого использования))). Иначе платите мне за патент много денег)))

Находим поломанный ноутбук, извлекаем из него вебкамеру.
Цепляем к ней провод USB.

На плате камеры обычно 4-5-6 пиновый разъем. Находим 1-й пин, обычно обозначен треугольничком.
И дальше в большинстве случаев распайка такая:
1-й +5V
2-й D- (данные)
3-й D+ (данные)
4-й G или «земля»

Если есть еще 5-й и 6-й, то их не используем. Обычно это на микрофон.

Дальше припаиваем их к проводу USB по цветам
1 к красному
2 к белому
3 к зеленому
4 к черному

Снабжаем камеру подсветкой – светодиодом. Подключаем его катод на минус, а анод на +5V через сопротивление (я опытным путем подобрал на 47Ом — зависит от типа светодиода).

Дальше крепим все на спицу или проволоку. Я использовал медную жилу от толстого кабеля и насквозь припаял его на минусовом отверстии платы.

Садим все в «термоусадку» и делаем в ней отверстия под сведодиод подсветки и под объектив.

Подключается к ноутбуку, для просмотра и записи видео можно использовать любой видеоредактор.

Мне попалась немного неудачная камера, на ней я не смог настроить фокусное расстояние – объектив или сильно приклеен или вообще не вращается. Обычно на многих микрокамерах объектив регулируется и можно настроить для макросъемки. Но все равно достаточно, просто слегка расплывчато вблизи.

Источник

Лайфхак v2.3 Доработка китайского эндоскопа

Диаметр камеры 5,5мм/ разрешение 640*480/регулируемая подсветка/кабель 1/2/5м(больше 1м и не надо — нам потери в кабеле не нужны)/разъем microUSB для смартфона(есть переходник на стандартный USB) Лучшая фокусировка на объекте достигается от 4-5см и дальше.
В комплекте есть насадка с зеркальцем, с нее обязательно надо снять защитную пленку. Через зеркало кое-что в центре кадра видно, но плохой обзор — на зеркале бликует пыль и невозможно менять угол осмотра. Поэтому я сразу занялся модернизацией…
Понадобится:
— пластиковая трубка

30-40см. Чем она жестче и тоньше, тем лучше.(я приспособил трубочку от каркаса воздушного змея, она из стекловолокна, как удочки)
— медная жила от провода

1-1,5мм (как показали первые испытания лучше взять стальную проволоку, можно каленую, но конец тогда прокалить-отпустить, позже переделаю и заменю медную на сталь)
Вот на фото последний вариант, а в конце статьи промежуточный вариант с медью.

— канцелярская скрепка
— обычная швейная нить
— клей момент-кристалл
— термоусадочная трубка для эстетики (+фен или зажигалка для усадки)

Конец медной проволоки расплющил, обогнул вокруг скобы из скрепки, пропаял. Получился шарнир. Прежде чем клеить шарнир нужно найти верх камеры.
Все остальное будет понятно из фотографий.

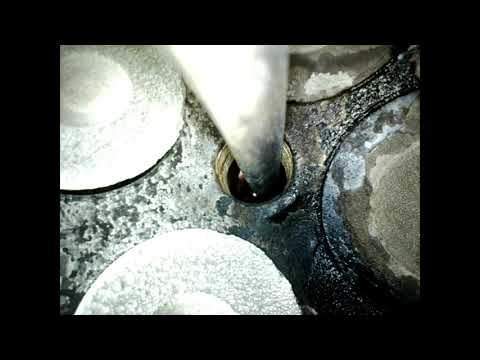

Также сделал первое видео осмотра цилиндров.

Нюансы. Нужно стараться работать на остывшем двигателе и давать отдыхать прибору. Камера перегревается и начинает давать блеклую картинку. В таком случае соит вытащить зонд, подуть на него и он снова в строю. Можно регулятором на пульте включать подсветку на неполную яркость, иногда это помогает рассмотреть детали не засвечивая кадр. Понятно, что это не профессиональный прибор, а бытовая игрушка. При умелом и нечастом использовании кое-что можно увидеть.

З.Ы. Недавно парни из Якутии выложили свой вариант управляемого эндоскопа на коленке

З.Ы. Недавно провод возле камеры не выдержал и переломился один из проводников. Подсветка перестала работать.
Кое как сделал осмотр в положении 90°.
С горя чуть не купил профессиональный прибор jprobe ))) за 20 косарей
Потом подумал, разобрал камеру и перепаял все 6 проводов новыми хорошими. После проверки камера работала с ошибками пока не сделал экранирующую оплетку для этого 10ти сантиметрового участка. Родной провод был с экраном. Вход в камеру с проводами заделал поначалу термоклеем, но он плывет в горячем моторе. Позже залил моментом «кристалл».
Вот последний вариант исполнения:

Дальше фотки еще с медной проволокой, со временем стало сложно работать, ведь проволока очень мягкая.

Источник

Самодельный цифровой микроскоп из эндоскопа и смартфона

В данном обзоре расскажем, как изготовить своими руками самодельный цифровой микроскоп.

Для этого нам потребуются:

Самодельный цифровой микроскоп можно назвать микроскопом лишь условно. Это, скорее, игрушка для детей.

Но почему бы и не порадовать малышню таким простым и интересным изобретением — вдруг в них проснется тяга к научным открытиям?

Изготовление корпуса микроскопа

В качестве корпуса используется пластиковая канистрочка (подойдет емкость из-под бытовой химии или машинного масла). Перед использованием канистру нужно будет хорошо вымыть.

На следующем этапе с помощью маркера необходимо сделать разметку.

Канцелярским ножом отрезаем нижнюю часть пластиковой канистры.

Переворачиваем ее вверх дном, и вставляем в корпус. Дно выступает в роли рабочего столика самодельного микроскопа.

После этого вырезаем по разметке часть стенки пластиковой канистры. Если остались заусенцы, их можно убрать с помощью наждачной бумаги.

Монтаж крепления для смартфона

Чтобы закрепить мобильный телефон в верхней части канистры, потребуется сначала установить держатель.

Откручиваем крышку пластиковой канистры.

Сверлим в ней отверстие. После этого устанавливаем держатель для смартфона (его можно снять со штатива).

Закручиваем крышку обратно, и вставляем в держатель смартфон.

Обратите внимание — телефон должен работать под управлением ОС Android, чтобы была возможность установить приложение для эндоскопа.

Сборка самодельного цифрового микроскопа

С помощью электропаяльника «прожигаем» в пластиковой канистре отверстие под провод эндоскопа.

Продеваем шнур устройства через отверстие, и подключаем к разъему смартфона. А оставшуюся часть провода прячем внутри корпуса, оставив только сам эндоскоп над поверхностью рабочего столика.

Самоделка готова. Теперь можно смело отдавать получившуюся игрушку «на растерзание» детям. Наверняка, им будет очень интересно почувствовать себя в роли ученых.

Подробно о том, как изготовить своими руками цифровой микроскоп из эндоскопа и смартфона, можно посмотреть в авторском видеоролике. Эта статья подготовлена на основе видео с YouTube канала Simple Creator.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Источник

Как сделать эндоскоп своими руками?

Технические эндоскопы являются специальными оптическими аппаратами, которые позволяют оператору выполнять визуальное обследование и контроль над состоянием сложных систем и механизмов, скрытых с наружной части. Такое оборудование часто применяется при проведении диагностики механизмов и деталей, расположенных непосредственно в самих полостях разнообразного оборудования либо техники. Кроме того, технические эндоскопы часто применяются на СТО и автомастерских во время диагностики работы двигателя, а также скрытых механизмов транспортного средства.

На отечественном рынке представлено большое количество технических эндоскопов популярных производителей. Средняя стоимость такого устройства на интернет ресурсах (интернет – магазинах) составляет примерно 50-70 долларов. Однако при желании, чтобы сэкономить свои денежные средства, эндоскоп можно изготовить самостоятельно. Для этого потребуется небольшое количество комплектующих, денежных средств, а также свободного времени.

Необходимые материалы и инструменты

Чтобы самостоятельно сделать такое устройство как технический эндоскоп необходимо, прежде всего, обзавестись небольшим перечнем инструментов и деталей. Главной деталью такого устройства является видеокамера. Для самостоятельного изготовления эндоскопа нужно приобрести самую простую, дешевую USB – камеру.

Стоит отметить, что такие камеры китайского производства на популярном интернет – магазине AliExpress стоят около 600-700 рублей. Кроме того, для самостоятельного изготовления такого аппарата как эндоскоп, потребуются:

• сварочный электрод (в качестве альтернативы можно использовать прочную проволоку);
• изолента;
• пружинка;
• трубка небольшого диаметра (можно использовать пластмассовую котельную трубку);
• прочная нить или леска.

Как сделать своими руками

На изготовление самодельного технического эндоскопа из дешевой USB – камеры, в общем, уйдет не более 10-15 минут. Сначала нужно взять сварочный электрод и при помощи молотка сбить с него защитное покрытие. Вместо электрода можно воспользоваться прочной проволокой небольшой толщины. На следующем этапе изготовления конец проволоки при помощи плоскогубцев необходимо загнуть.

Затем нужно взять USB – камеру и на ее провод, непосредственно возле самой оптики, нужно надеть пружинку, которая будет играть роль возвратного механизма. Проще говоря, во время проведения манипуляций и продвижения камеры в закрытом пространстве, пружина будет возвращать ее в исходное положение. Это позволит более удобно вытаскивать эндоскоп из сложных механизмов после выполнения диагностики.

Затем при помощи изоленты нужно присоединить USB – камеру практически по всей длине ее провода, к заранее подготовленной проволоке. Также используя изоленту, к проволоке нужно примотать пластиковую полую трубку. Провод прикрепляется таким образом, чтобы пружина находилась около оптики USB – камеры. Потом нужно взять прочную нить или леску, один ее конец примотать при помощи изоленты к оптике камеры, а другой протянуть через трубку. Благодаря этой нитке оператор сможет вращать эндоскопом по сторонам.

После проведения этих простых работ по сборке, такое самодельное устройство будет готово к использованию. Все что нужно для его работы, это подключение к ноутбуку либо, используя специальный переходник, подсоединение к смартфону. Благодаря применению такого самодельного эндоскопа, пользователь сумеет самостоятельно провести диагностику разнообразных скрытых узлов оборудования либо техники, без предварительного демонтажа всей конструкции.

Источник

Самодельный цифровой микроскоп из эндоскопа и смартфона

В данном обзоре расскажем, как изготовить своими руками самодельный цифровой микроскоп.

Для этого нам потребуются:

• смартфон;
• эндоскоп (его можно купить на Алиэкспресс);
• держатель для мобильного телефона;
• пластиковая канистра.

Самодельный цифровой микроскоп можно назвать микроскопом лишь условно. Это, скорее, игрушка для детей.

Но почему бы и не порадовать малышню таким простым и интересным изобретением — вдруг в них проснется тяга к научным открытиям?

Изготовление корпуса микроскопа

В качестве корпуса используется пластиковая канистрочка (подойдет емкость из-под бытовой химии или машинного масла). Перед использованием канистру нужно будет хорошо вымыть.

На следующем этапе с помощью маркера необходимо сделать разметку.

Канцелярским ножом отрезаем нижнюю часть пластиковой канистры.

Переворачиваем ее вверх дном, и вставляем в корпус. Дно выступает в роли рабочего столика самодельного микроскопа.

После этого вырезаем по разметке часть стенки пластиковой канистры. Если остались заусенцы, их можно убрать с помощью наждачной бумаги.

Монтаж крепления для смартфона

Чтобы закрепить мобильный телефон в верхней части канистры, потребуется сначала установить держатель.

Откручиваем крышку пластиковой канистры.

Сверлим в ней отверстие. После этого устанавливаем держатель для смартфона (его можно снять со штатива).

Закручиваем крышку обратно, и вставляем в держатель смартфон.

Обратите внимание — телефон должен работать под управлением ОС Android, чтобы была возможность установить приложение для эндоскопа.

Сборка самодельного цифрового микроскопа

С помощью электропаяльника «прожигаем» в пластиковой канистре отверстие под провод эндоскопа.

Продеваем шнур устройства через отверстие, и подключаем к разъему смартфона. А оставшуюся часть провода прячем внутри корпуса, оставив только сам эндоскоп над поверхностью рабочего столика.

Самоделка готова. Теперь можно смело отдавать получившуюся игрушку «на растерзание» детям. Наверняка, им будет очень интересно почувствовать себя в роли ученых.

Подробно о том, как изготовить своими руками цифровой микроскоп из эндоскопа и смартфона, можно посмотреть в авторском видеоролике. Эта статья подготовлена на основе видео с YouTube канала Simple Creator.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Источник
