Описание
Инструкции по установке бассейна с одним контролем (хранение воды), показанные на рис. 1
(Красный)-Верхняя точка контроля уровня воды. Когда уровень воды достигает точки,
Датчик сенсорной воды и контроллер могут остановить насос авто.
B (синий)-Нижняя точка контроля уровня воды. Когда уровень воды сойдет с точки B,
Зонд вне досягаемости воды и контроллер могут запускать насос авто.
C (черный)-Следует разместить в нижней части бассейна в качестве общей линии.
D (зеленый) и E (желтый) соединены с C (черный).
Инструкции по установке пускового бассейна (сливной воды) с одним управлением, показанные на рис. 2.
E-Верхняя точка контроля уровня воды. Когда уровень воды достигает точки E,
Датчик сенсорной воды и контроллер могут запускать насос автоматически.
D-Нижняя точка контроля уровня воды. Как уровень жидкости сойдет с точки D,
Зонд вне досягаемости воды и контроллер могут остановить насос авто.
C-Следует разместить в нижней части бассейна в качестве общей линии.
С витаминами A и B-Отключен
Отсутствие инструкций по установке водозащиты, показанных на рис. 3.
Закрытая акционерная Компания C & D-Более низкие точки контроля уровня воды. Когда уровень воды сойдет с этой точки,
C или D зонд вне досягаемости воды и контроллер может остановить насос авто.
E & C-Футболка с короткими подключен;
С витаминами A и B-Отключен
Инструкции по установке пула, показанные на рис. 4.
А-Верхняя точка контроля уровня воды в бассейне. Когда уровень воды достигает точки, датчик касания воды и контроллер могут остановить насос автоматически.
B-Нижняя точка контроля уровня воды в бассейне. Когда уровень воды соскальзывает с точки, зонд вне досягаемости воды и контроллер могут начать насос автоматически.
C-Следует разместить в нижней части пулов вверх и вниз в качестве общей линии.
D-Нижняя точка контроля уровня воды в бассейне. Когда уровень воды отключается от точки D, зонд вне досягаемости и контроллер может остановить насос автоматически.
E-Верхняя точка контроля уровня воды в бассейне вниз. Когда уровень воды достигает точки E, зонд достигает воды и контроллер может начать насос автоматически. Затем бассейн начинает сливать воду. Если нет, то точка E отключена
Используется для решения проблемы:
1. Питание, но без работы:
А. Проверьте красный индикатор включен или нет. Если нет, сделайте соединение достаточно хорошим;
2. Когда уровень воды выше или ниже зондов, но насос не запускается и не останавливается авто, пожалуйста, проверьте его, как показано ниже.
A. Помещается ли зонд слишком высоко или низко, так что уровень воды может достигать или не достигать его;
B. Соединение верхней и нижней линии или зонда является смещением по ошибке или коротким соединением;
C. Чтобы проверить, ржавеет ли он или нет, или соединение достаточно хорошее.
D. C-проверьте общую линию, находится ли она в нижней части бассейна.
Параметры:
С модели коммутатора
Без модели коммутатора

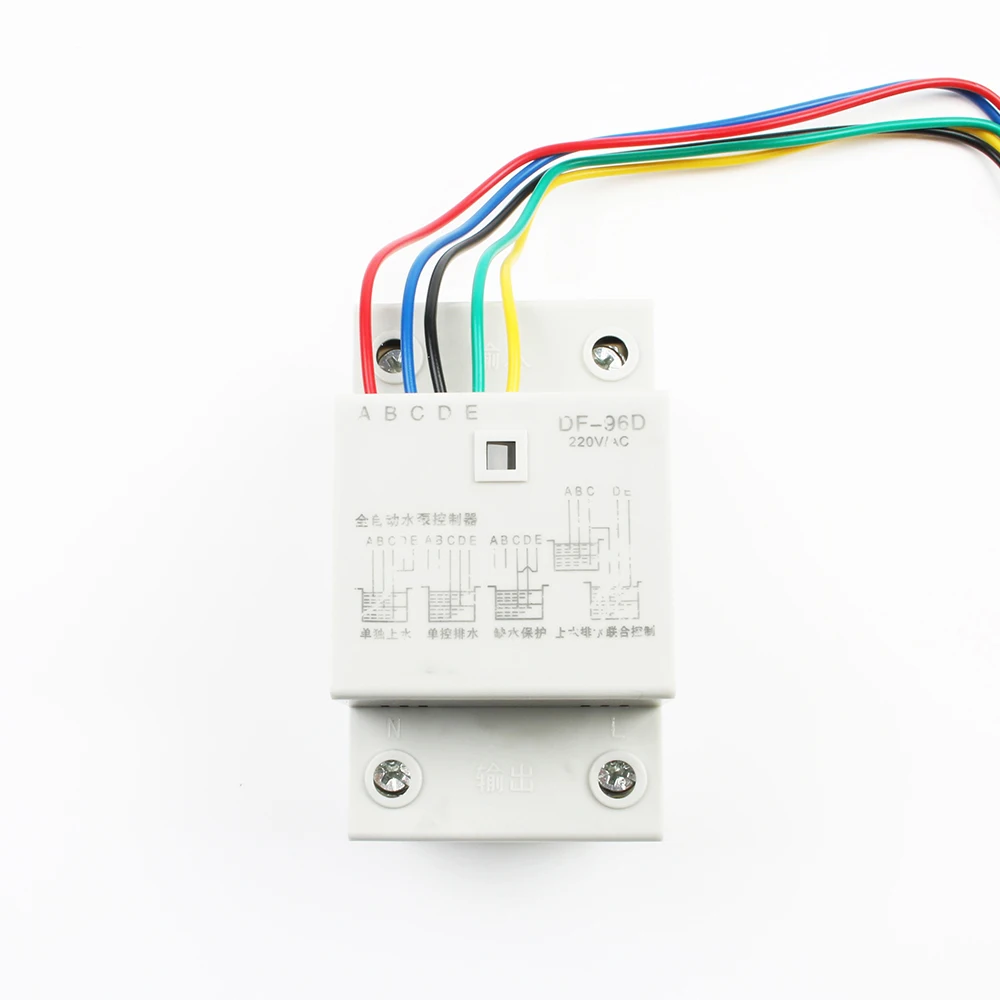

Автоматический контроллер уровня воды DF-96D обеспечивает поддержание заданного уровня воды в баке, дренаже, бассейне, а так же рабтает на полное опустошение и наполнение по 2- уровням. При подключении большой нагрузки рекомендуется использовать контактор.
К контроллеру уровня воды DF-96D/DF-96DK подключается насос для воды или электрический клапан 220V с помощью которого можно поддерживать заданный уровень в воды в емкости (баке, бассейне). Есть схема подключения на накачивание воды и на откачивание (дренаж).
Инструкции по установке бассейна с одним контролем (хранение воды), показанные на рис. 1
(Красный)-Верхняя точка контроля уровня воды. Когда уровень воды достигает точки,
Датчик сенсорной воды и контроллер могут остановить насос авто.
B (синий)-Нижняя точка контроля уровня воды. Когда уровень воды сойдет с точки B,
Зонд вне досягаемости воды и контроллер могут запускать насос авто.
C (черный)-Следует разместить в нижней части бассейна в качестве общей линии.
D (зеленый) и E (желтый) соединены с C (черный).
Инструкции по установке пускового бассейна (сливной воды) с одним управлением, показанные на рис. 2.
E-Верхняя точка контроля уровня воды. Когда уровень воды достигает точки E,
Датчик сенсорной воды и контроллер могут запускать насос автоматически.
D-Нижняя точка контроля уровня воды. Как уровень жидкости сойдет с точки D,
Зонд вне досягаемости воды и контроллер могут остановить насос авто.
C-Следует разместить в нижней части бассейна в качестве общей линии.
С витаминами A и B-Отключен
Отсутствие инструкций по установке водозащиты, показанных на рис. 3.
Закрытая акционерная Компания C & D-Более низкие точки контроля уровня воды. Когда уровень воды сойдет с этой точки,
C или D зонд вне досягаемости воды и контроллер может остановить насос авто.
E & C-Футболка с короткими подключен;
С витаминами A и B-Отключен
Инструкции по установке пула, показанные на рис. 4.
А-Верхняя точка контроля уровня воды в бассейне. Когда уровень воды достигает точки, датчик касания воды и контроллер могут остановить насос автоматически.
B-Нижняя точка контроля уровня воды в бассейне. Когда уровень воды соскальзывает с точки, зонд вне досягаемости воды и контроллер могут начать насос автоматически.
C-Следует разместить в нижней части пулов вверх и вниз в качестве общей линии.
D-Нижняя точка контроля уровня воды в бассейне. Когда уровень воды отключается от точки D, зонд вне досягаемости и контроллер может остановить насос автоматически.
E-Верхняя точка контроля уровня воды в бассейне вниз. Когда уровень воды достигает точки E, зонд достигает воды и контроллер может начать насос автоматически. Затем бассейн начинает сливать воду. Если нет, то точка E отключена
Мои дорогие друзья!
К сожалению, сообщаем, что мы выходим с 17 января по 30 января на весенний фестиваль. Поэтому все посылки с 17 января по 30 января будутДоставкаВ порядке приоритетаПосле того, какЯнварь 30th.
Из-за того, что некоторые сырьевые материалы недоступны, доставкаХранение товаров задерживается на 3-7 дней.
Спасибо за понимание и помощь.
За это время вы можете делать заказы, дляВозникнут какие-либо вопросыВы также можетеОставьте нам сообщениеДля нас.
Обратите внимание, что на поставки российских складов не влияют вышеуказанные праздники.
Спасибо за понимание.
С Новым Годом!

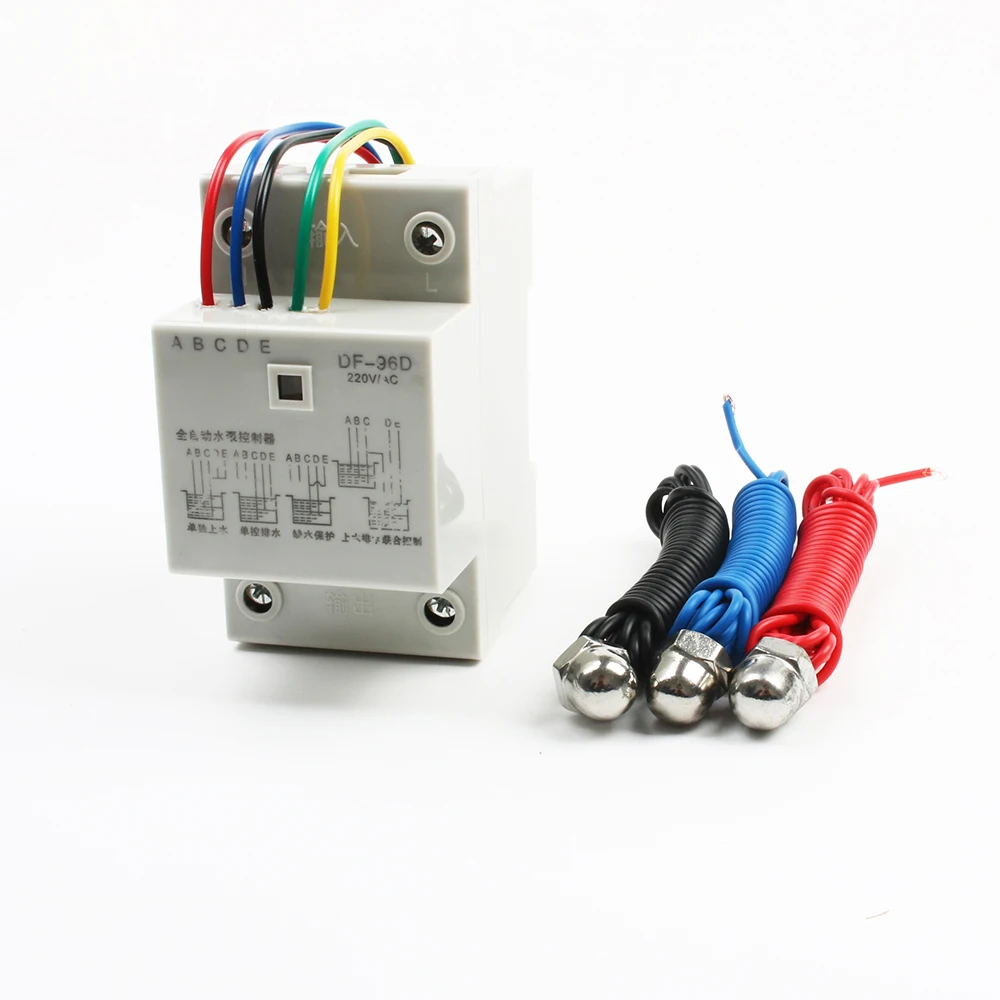

Пакет включает в себя:

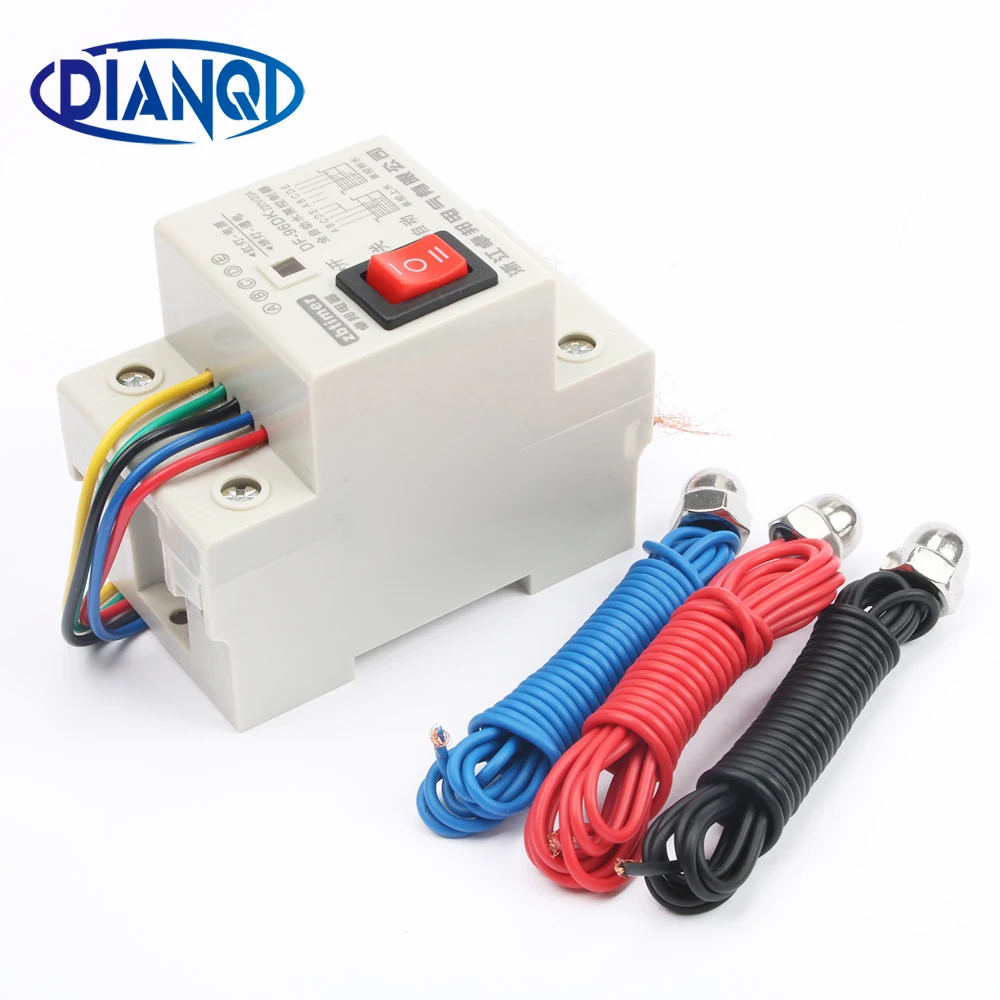

1 шт. Автоматический регулятор уровня воды

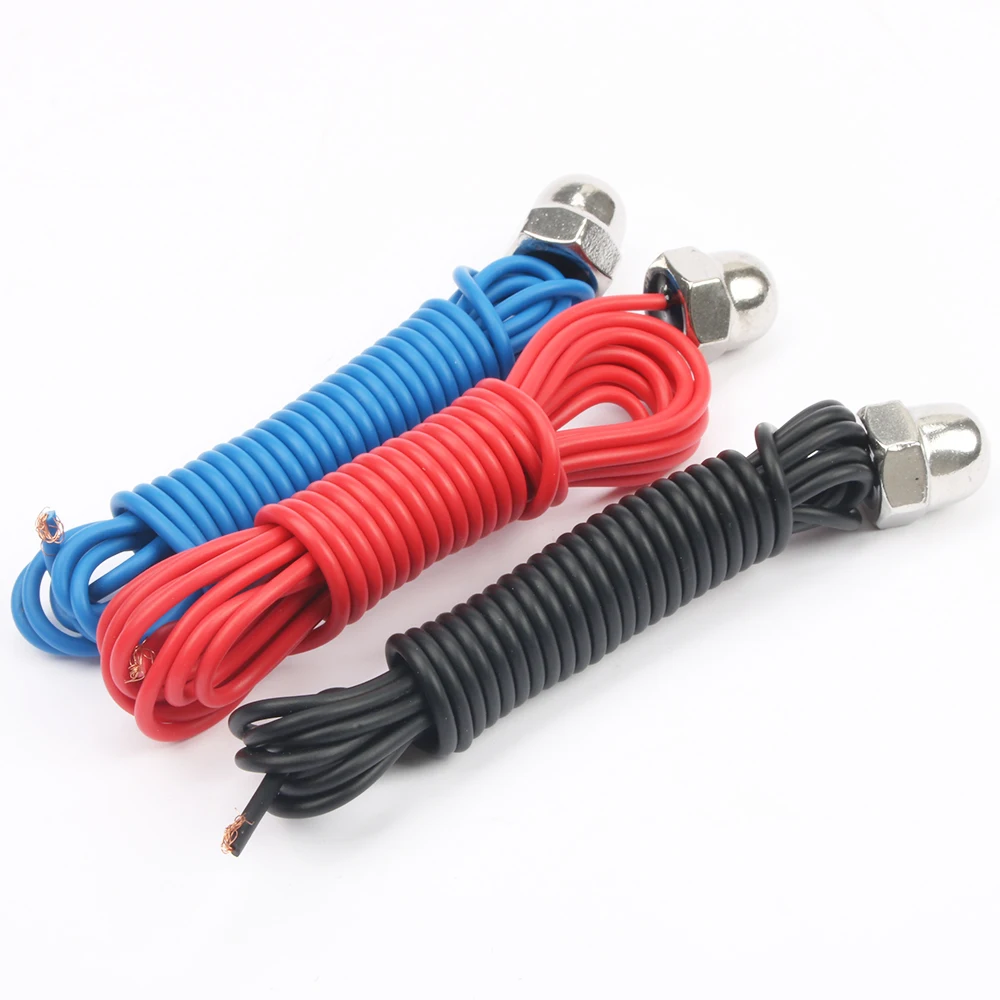

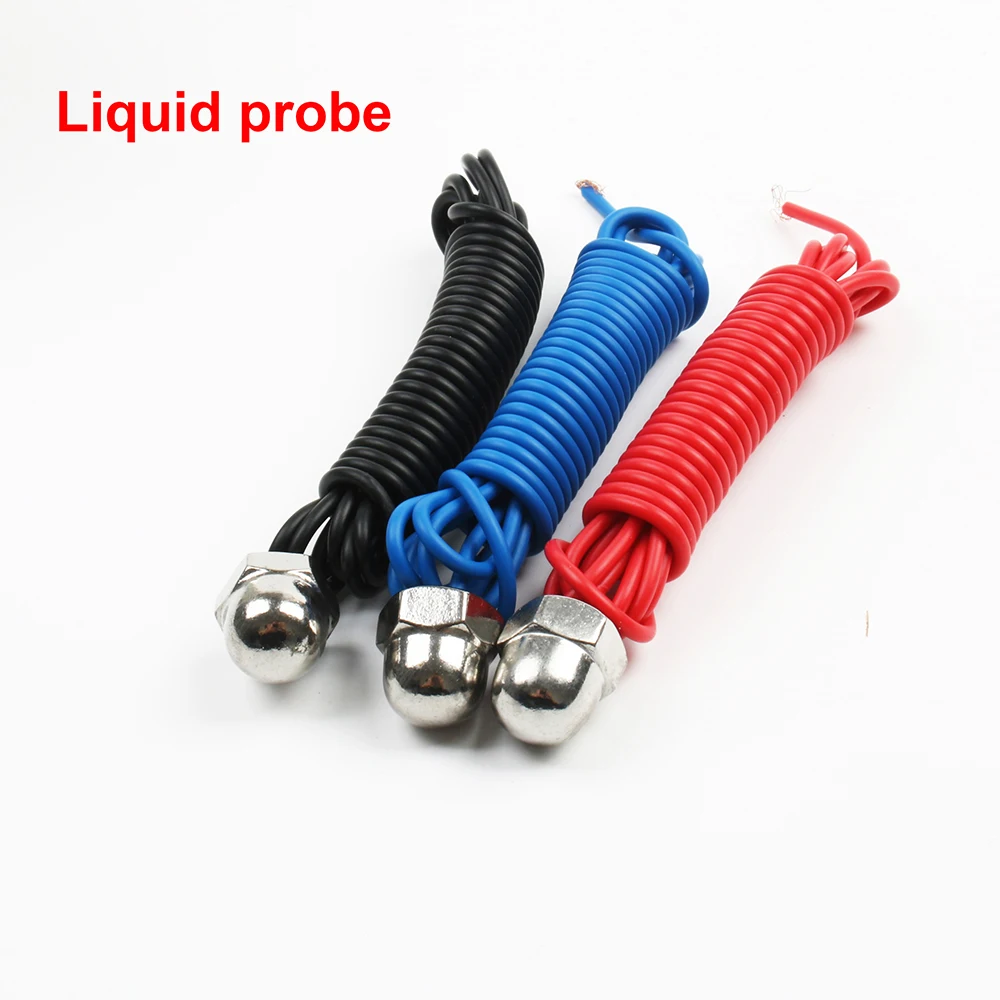

3 шт. 200 см датчик
Инструкции по установке одноконтрольного бассейна (для хранения воды), показанные на рис. 1
A (красный)-верхняя точка контроля уровня воды. Когда уровень воды достигает точки,
Датчик сенсорной воды и контроллер могут остановить насос авто.
B (синий)-нижняя точка контроля уровня воды. Когда уровень воды выключается,
Зонд вне досягаемости воды и контроллер может начать насос автоматически.
C (черный)-должны быть размещены в нижней части бассейна в качестве общей линии.
D (зеленый) и E (желтый) соединены с C (черный).
Инструкции по установке одноконтрольного пула (сливной воды), показанные на рис. 2.
E-верхняя точка контроля уровня воды. Когда уровень воды достигает точки E,
Датчик сенсорной воды и контроллер могут запускать насос автоматически.
D-понижение уровня воды. Как уровень жидкости получает от точки D,
Датчик недоступен для воды и контроллер может остановить насос автоматически.
C-должен быть помещен в нижней части бассейна в качестве общей линии.
A & B-отключен
1. Инструкции по установке системы защиты от воды, показанные на рис. 3.
C & D-понижение уровня воды. Когда уровень воды сойдет с этой точки,
C или D зонд вне досягаемости воды и контроллер может остановить насос авто.
E & C-короткое Подключение;
A & B-отключен
2. Инструкции по установке пула, указанные на рис. 4.
A-верхняя точка контроля уровня воды в бассейне. Когда уровень воды достигает точки, датчик сенсорной воды и контроллер могут остановить насос автоматически.
B-понижение уровня воды в бассейне. Когда уровень воды выключается, зонд выходит из досягаемости воды и контроллер может начать насос автоматически.
C-должны быть расположены в нижней части бассейна вверх и вниз в качестве общей линии.
D-понижение уровня воды в пуле. Когда уровень воды выключается с точки D, датчик недоступен и контроллер может остановить насос автоматически.
E-верхняя точка контроля уровня воды в пуле. Когда уровень воды достигает точки E, датчик достигает воды, и контроллер может начать насос автоматически. Затем бассейн начинает сливать воду. Если нет, точка E отключена
Используется для решения проблемы:
1. Питание, но без работы:
A. Проверьте, включен или нет красный индикатор. Если нет, сделайте соединение достаточно хорошим;
2. Когда уровень воды выше или ниже зондов, но насос не запускается и не останавливается на авто, пожалуйста, проверьте это следующим образом.
A. Находится ли зонд слишком высоко или низко, так что уровень воды может достигать или недоступен для него;
B. Соединение верхней и нижней линии или зонда происходит из-за ошибки или короткого подключения;
C. Проверить зонд, является ли он ржавчиной или нет или соединение достаточно хорошее.
D. C-проверьте общую линию, находится ли она в нижней части бассейна.

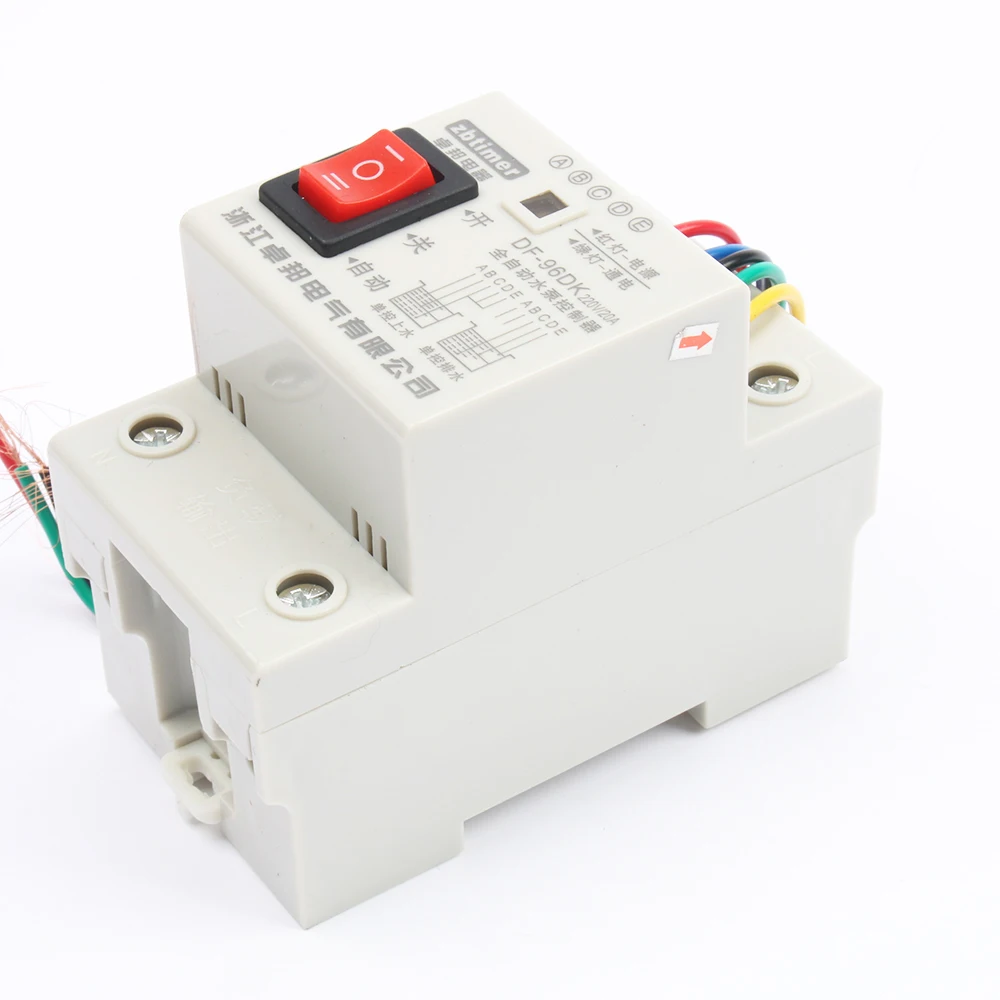

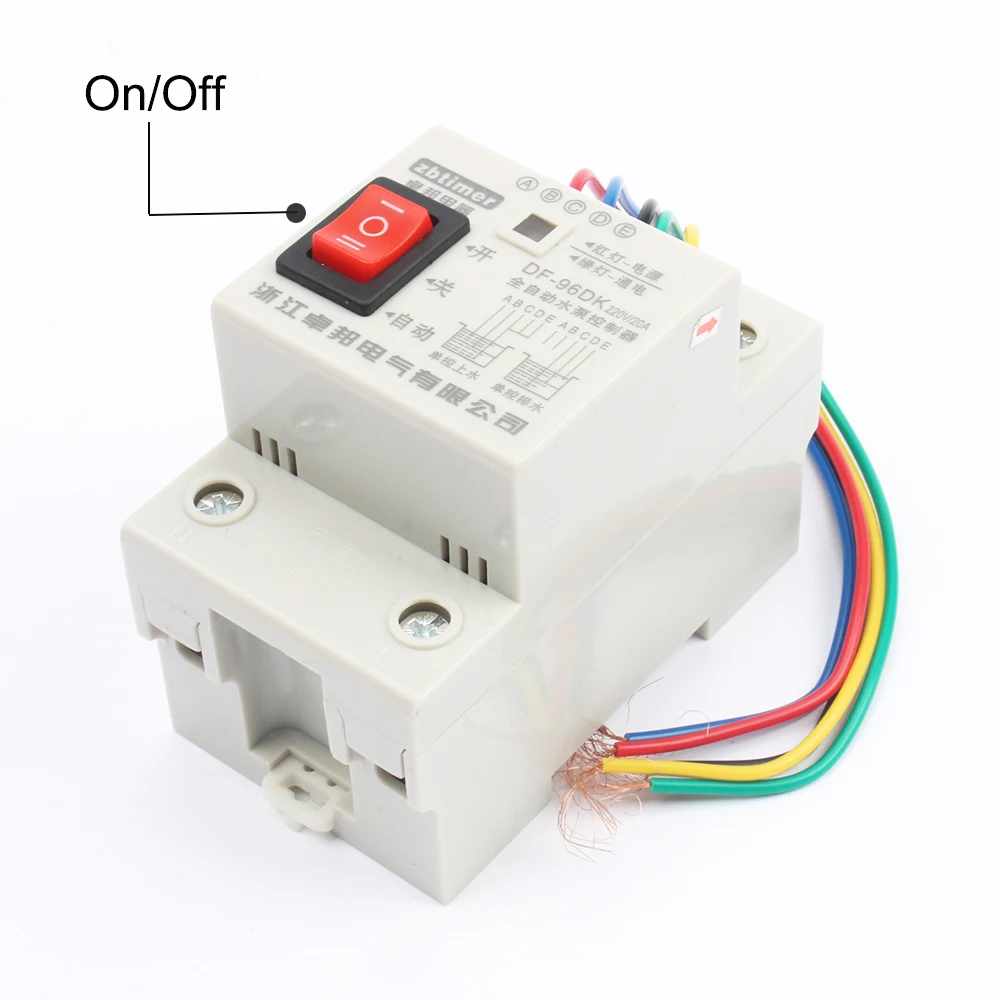

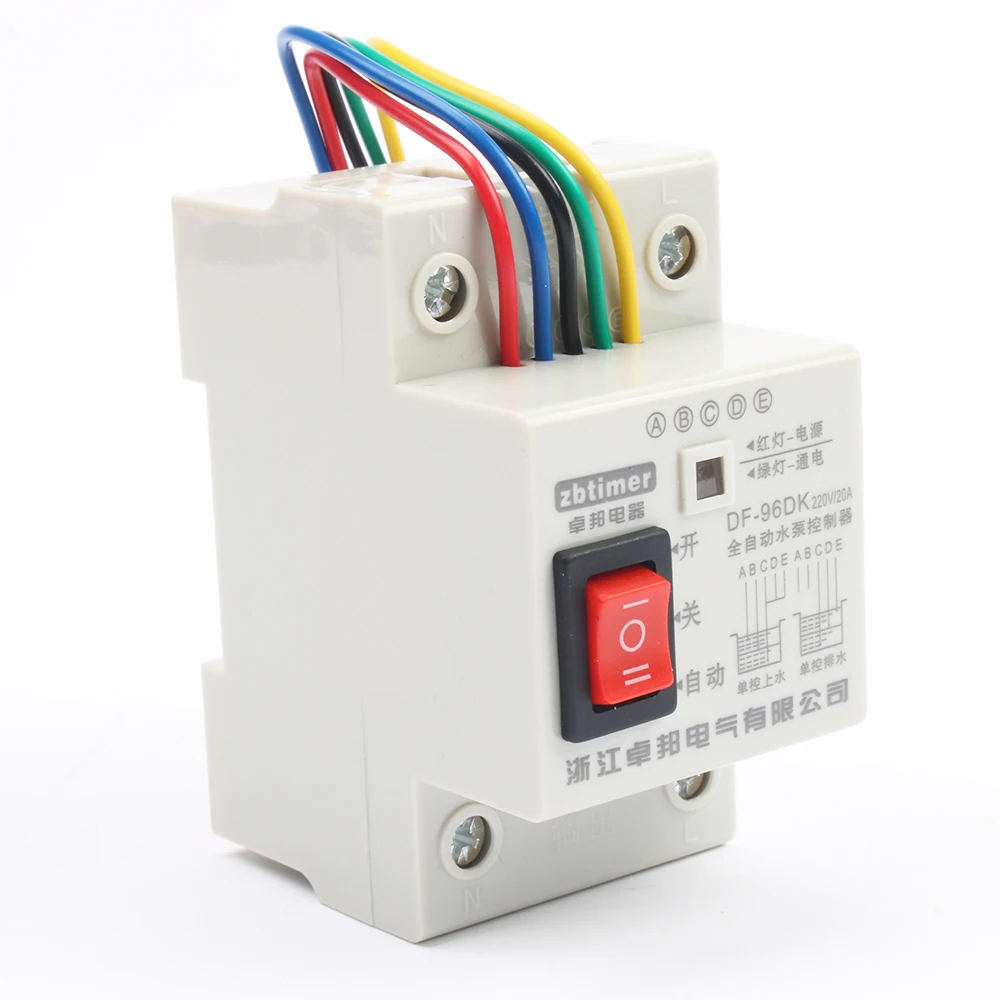

С модели коммутатора
Без модели коммутатора

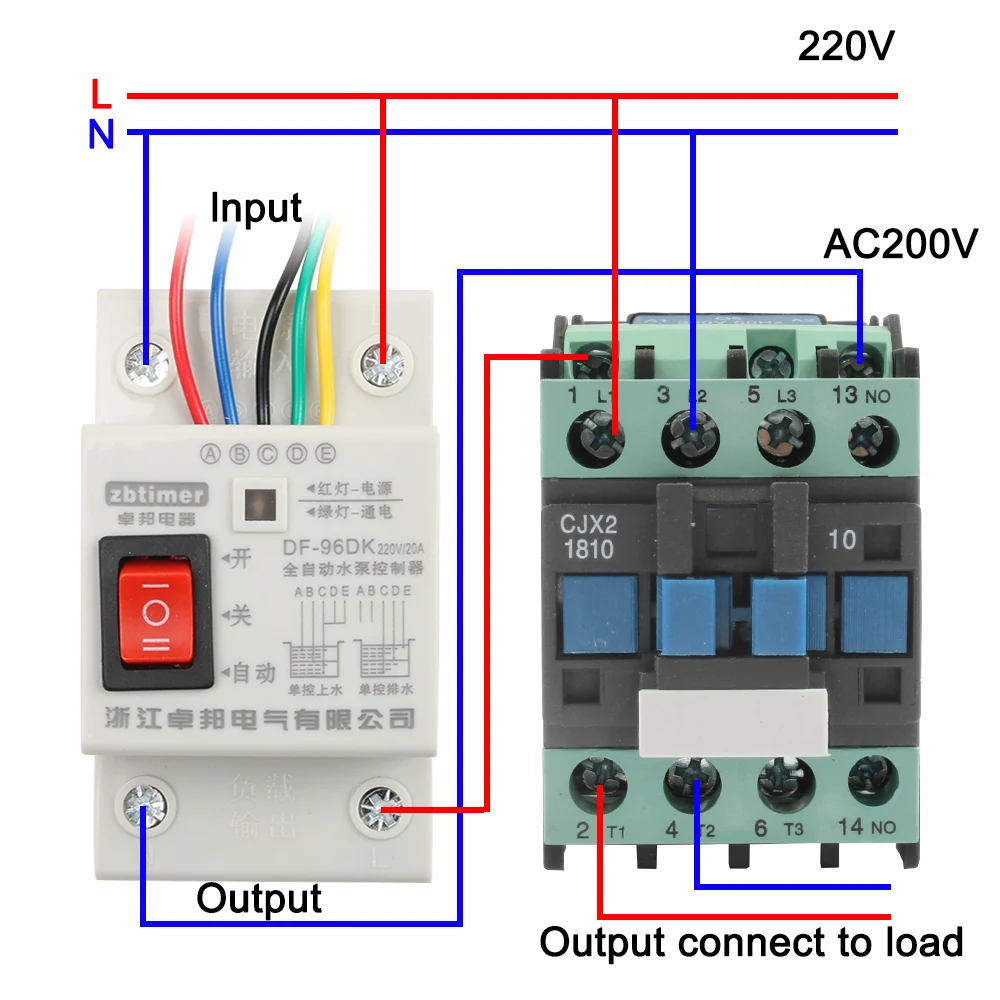

Схема подключения
Feedback Rating for This Product
| Positive (0 %) | 5 Stars(0) |
| 4 Stars (0) | |
| Neutral (0%) | 3 Stars(0) |
| Neutral (0%) | 2 Stars(0) |
| 1 Star(0) |
| Return Policy | If the product you receive is not as described or low quality, the seller promises that you may return it before order completion (when you click «Confirm Order Received» or exceed confirmation timeframe) and receive a full refund. The return shipping fee will be paid by you. Or, you can choose to keep the product and agree the refund amount directly with the seller.
N.B.: If the seller provides the «Longer Protection» service on this product, you may ask for refund up to 15 days after order completion. |
|---|---|
| Seller Service | On-time DeliveryIf you do not receive your purchase within 60 days, you can ask for a full refund before order completion (when you click «Confirm Order Received» or exceed confirmation timeframe). |
Отзывы о других товарах
Измельчитель садовый HAMMER GS2500 180 001|Садовый шредер| |
(Добавлено: 28.11.2023)
Cosdoll Hube Силиконовая секс кукла Реалистичный робот любовь куклы Бесплатная
(Добавлено: 28.11.2023)
Для беременных послеродовой многорядные пряжки ремня Беременность
(Добавлено: 28.11.2023)
LHMZNIY RX 3 15 6 дюймовый i7 4500U 0 ГГц ips экран 16 Гб ОЗУ 256 ГБ M.2 SSD игровой ноутбук Intel
(Добавлено: 28.11.2023)
4 шт. ABS пластиковые перчатки когти принадлежности садовые растения копка
(Добавлено: 28.11.2023)
Контроллер уровня воды DF96D 220 В 5 А переменного тока поплавковый выключатель с
*Текущая стоимость 20.86 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите «Добавить в корзину»
16735
Регулятор уровня воды
Бесплатная доставка DF96D автоматический регулятор уровня воды
Поплавковый переменный ток 220 В 5 А с креплением на Din-рейку и насосом с 3 зондами
|
|
Технические характеристики | |
|
|
|
|
| Регулятор уровня воды | ||
|
||
| Особые характеристики | ||
| Гогопанда
|
||
|
Модель |
Размеры |
Напряжение |
Установка |
|
DF96A |
126x88x51мм |
220 В |
Крепление на стену/Din рейку |
|
DF96B |
126x88x51мм |
380 В |
Крепление на стену/Din рейку |
|
DF96D |
88x50x67 мм |
220 В |
Крепление на Din-рейку |
|
DF96E |
88x57x60 мм |
220 В |
Крепление на стену/Din рейку |
|
DF96F |
88x57x60 мм |
/ |
Крепление на стену/Din рейку |
|
|
|
|
|
1. Введите 2. Индикатор питания 3. Схема провода для установки зонда 4. Экспорт |
||
|
|
|
|
|
1.Верхний бак с одним управлением 2. Дренаж с одним управлением 3. Защита от недостатка воды 4. Управление верхним резервуаром и дренажным соединением |
||
|
|
|
|
|
Размеры |
||
|
|
|
|
|
Схема установки направляющей ролика |
||
|
Картины: |
|
Гогопанда |
|
|
Руководство пользователя
(A) Одиночная управляющая головка на раковине инструкции по установке схемы управления, показанной на рисунке
A (warp) -это точка управления верхнего уровня резервуара (water tower), уровень воды поднимается до точки уровня воды, вода соприкасается с зондом, контроллер автоматически отключает воду, которую они накачивают;
B (синяя линия)-верхний бассейн (водонапорная башня)-контрольная точка нижнего уровня, уровень воды опускается под столом воды в точку B, зонд не контактирует с водой, регулятор уровня воды автоматически открывает насос, бассейн заполнен водой;
C (черная линия)-для бассейна (водная башня) грунт, самая низкая точка на резервуаре, соприкасающаяся с дном бассейна;
Точки D (зеленая линия), E (желтая линия) и полученные C
(B) инструкции по установке зонда под контролем одного бассейна (т. Е. Дренажного пруда) для установки двух показанных на рисунке:
E-limit контроль уровня пруда для следующей точки, вода достигает точки E-поднимается уровень воды, вода контактирует с зондом, регулятор уровня воды автоматически открывает насос, дренаж пруда; Без дренажа точка е не соединяется;
D-предел для следующей точки контроля уровня пруда, уровень воды опустился до уровня D, отключение головки управления водой, регулятор уровня воды автоматически отключает насос для остановки дренажной раковины;
C-грунтовый бассейн-самая низкая точка для соприкосновения с дном резервуара для воды;
Точка A, B не соединена.
(C) инструкции по установке датчика защиты от воды для установки схемы, представленной на рис. 3:
C, D точка к точке контроля нижнего уровня бассейна, уровень воды вниз к нижнему уровню, C, D зонд и поверхность разъединения, реле контроля уровня воды Немедленное действие, отрезать выход, насос перестал работать;
Точка с и точка е укороченная;
Точка A, B не соединена.
D) инструкции по установке зонда вверх и вниз по установке бассейна показаны на рис. III:
A-это точка контроля уровня потолка бассейна (водная башня), уровень воды поднимается до точки уровня воды, контакт головки управления водой, контроллер автоматически отключает воду, которую они накачивают;
B-это бассейн (водонапорная башня) ограничивает свою точку контроля жидкости, уровень воды падает под столом воды до точки в, отключение воды и зонда, автоматический насос контроля уровня, бассейн наполнен водой;
С-верхняя, без бассейна (водовышки) Общественная онлайн, на самой низкой точке соприкосновения со дном раковины;
D-предел для следующей точки контроля уровня пруда, уровень воды опустился до уровня D, отключение воды и зонда, регулятор уровня воды автоматически отключает насос для остановки дренажной раковины;
E-limit контроль уровня пруда для следующей точки, уровень воды поднимается до точки E уровня воды, вода контактирует с зондом, регулятор уровня воды автоматически открывает насос, насадка для слива пруда; Без дренажа, точка е не соединяется.
Другие инструкции по установке
1. Для обеспечения нормальной работы контроллера уровня жидкости, пожалуйста, проверьте еще раз после того, как установлены входные и выходные данные проводки, соединения зонда имеют надежный контакт. Он может двигаться вверх, вниз зонд, устанавливать контакт с поверхностью воды, смоделированная проверка контроллера воды установлена правильно и может в соответствии с вашими потребностями для правильной работы.
2, предлагается к каждому точечному зонду, закрепленному на внутренней стенке бассейна, во избежание отклонения местоположения зонда из-за неправильной работы контроллера уровня воды (если стенка резервуара металлическая, помимо заземляющего провода с-точки не должно находиться в стене, во избежание короткого замыкания, Не работает контроллер уровня воды).
3, Согласно вышеуказанному методу проводки, проверьте товары на правой стороне «ручного/автоматического переключателя» (DF — 96 — d), может ли это в соответствии с потребностью пользователя вручную открыть и закрыть водяной насос, после использования регулировки обратно в «автоматическое» положение, регулятор уровня воды.
4. При временном открытии и закрытии водяного насоса Используйте левую сторону контроллера уровня воды «ручной/автоматический переключатель управления (DF — 96 — d) без ручного переключателя.
5, во избежание неправильного использования, пожалуйста, не устанавливайте изделие с влагой, коррозией и высоким содержанием металла в газовой среде.
6. Рекомендуется, чтобы ваша компания производила контроль уровня воды с помощью специального зонда.
Устранение неполадок
1. Подключите питание не работает:
А. Ищите световой светильник катор питания красного цвета, если нет, проверьте, плохо ли контактируют входные и выходные клеммы;
Б. Проверьте изделие на левой стороне «ручной/автоматический выключатель», будь то в «ВЫКЛ» Регулировка вернется в «Автоматическое» положение, регулятор уровня воды.
2. Над или ниже точки управления зондом водопроводной линии, насос не закрывается и не открывается автоматически, пожалуйста, нажмите кнопку «Автоматический/ручной переключатель насоса управления вручную. И проверьте:
A. Зонд, является ли отклонение на месте, положение слишком высокое (низкое), потому что уровень воды не может контактировать (наружу);
B. Верхний и нижний уровень воды, наземный зонд, будь то соединение с другими линиями, будь то неправильное или короткое замыкание;
В. Зонд ржаво и отпадает от явления, зонд линии с изделием, зонд линии контакта с зондом независимо от связи между Товаром;
D,c провод заземления помещены на дно бассейна.
История изменения цены
*Внимание! Указанная стоимость 2542.62 уже могла изменится.
| Месяц | Мин. | Макс. | Цена |
|---|---|---|---|
| 28.10.2023 | 3025.7 | 3176.70 | 3100.5 руб. |
| 28.09.2023 | 3000.65 | 3150.65 | 3075 руб. |
| 28.08.2023 | 2517.82 | 2643.60 | 2580 руб. |
| 28.07.2023 | 2949.43 | 3096.23 | 3022.5 руб. |
| 28.06.2023 | 2567.10 | 2695.15 | 2631 руб. |
| 28.05.2023 | 2898.66 | 3043.63 | 2970.5 руб. |
| 28.04.2023 | 2872.19 | 3016.7 | 2944 руб. |
| 28.03.2023 | 2847.16 | 2989.57 | 2918 руб. |
| 28.02.2023 | 2822.28 | 2963.36 | 2892.5 руб. |
Видеообзор
1. Автоматический контроллер уровня воды для водяного насоса с Алиэкспресс DF 96D-DF 96DK
Видео:
2. Контроллер уровня воды DF 96DK
Видео: Berkut229
3. Контроллер уровня жидкости Датчик уровня воды
Видео: Как это работает?
4. Реле уровня воды DF 96DK схема подключения
Видео: PushMarket
Отзывы покупателей
*о других товарах на сайте
Отзывы о DF-96ED автоматический контроллер уровня воды 20A 220 в резервуар для
Здесь вы можете оставить свой отзыв о данном товаре.
Источник информации о товаре: Aliexpress.ru (32952339984)| Источник видеообзоров: Youtube.com
На чтение 6 мин Опубликовано Обновлено
Подключение реле уровня Df 96d – важный этап работы с данным устройством, который необходимо выполнить правильно и в соответствии с инструкцией производителя. Данное реле используется для контроля уровня жидкости в емкостях и резервуарах, а также для автоматического включения или выключения насосов или других устройств в зависимости от уровня жидкости. В данной инструкции будут подробно описаны все шаги по подключению данного устройства.
Перед началом работ по подключению реле уровня Df 96d необходимо ознакомиться с его спецификацией и техническими требованиями. Устройство должно быть подключено к электрической сети с соблюдением всех мер безопасности. При подключении реле необходимо учесть положение уровня жидкости, чтобы исключить возможные ошибки и неправильное функционирование устройства.
Шаг первый: проведите предварительную проверку. Перед подключением реле уровня Df 96d необходимо убедиться в исправности всех компонентов и провести осмотр устройства на наличие механических повреждений. Также необходимо проверить правильность выбора тока и напряжения, соответствующих требованиям устройства.
Содержание
- Выбор места установки
- Необходимые инструменты и материалы
- Подготовка к установке
- Подключение проводов
- Настройка и тестирование
- Вопрос-ответ
Выбор места установки
При выборе места установки реле уровня Df 96d следует учитывать несколько факторов, которые обеспечат надежное функционирование прибора.
- Выбор среды: Перед установкой реле уровня необходимо определить среду, в которой оно будет работать. Реле уровня Df 96d предназначено для работы в различных средах, таких как вода, нефтепродукты, химические реагенты и др. Однако, перед установкой необходимо убедиться, что среда не будет негативно влиять на работу реле и его долговечность.
- Выбор места: Реле уровня Df 96d можно устанавливать как внутри емкости (например, бака, резервуара), так и снаружи, наружная установка может быть предпочтительнее, так как это обеспечивает легкость доступа к прибору для обслуживания и ремонта. При выборе места следует учесть, что реле должно быть доступно для соединения с другими устройствами, такими как насосы или агрегаты, а также для прокладки системы проводки.
- Уровень установки: Оптимальный уровень установки реле уровня Df 96d определяется величиной уровня жидкости, которую нужно контролировать. При этом следует учитывать, что уровень установки должен быть достаточным для надежного обнаружения изменения уровня жидкости, но при этом не должен позволять жидкости достигнуть клемм прибора для избежания короткого замыкания.
- Препятствия: При выборе места установки необходимо обратить внимание на наличие препятствий, которые могут помешать нормальной работе реле уровня Df 96d. Это может быть наличие других трубопроводов, конструкций или оборудования, которые могут затруднить доступ к прибору или привести к его повреждению.
- Технические требования: Перед установкой реле уровня Df 96d следует ознакомиться с техническими требованиями, указанными в инструкции по эксплуатации. Необходимо убедиться в наличии необходимых условий, таких как наличие электрического подключения, соответствие электрических параметров сети и др.
Важно учитывать все эти факторы при выборе места установки реле уровня Df 96d, чтобы обеспечить его правильную работу и долговечность.
Необходимые инструменты и материалы
Перед подключением реле уровня Df 96d к системе необходимо подготовить следующие инструменты и материалы:
- Реле уровня Df 96d
- Электрический кабель с нужным сечением и длиной
- Отвертка
- Обжимной инструмент (если необходимо обжать кабель)
- Изоляционная лента
- Стяжки
- Электрический щиток или корпус для установки реле
- Клеммники или зажимы для соединения проводов
Перед началом работы убедитесь, что у вас есть все необходимые инструменты и материалы. Также рекомендуется ознакомиться с инструкцией по установке и эксплуатации реле уровня Df 96d, чтобы быть готовым к выполнению необходимых шагов.
Подготовка к установке
Перед тем, как приступить к установке реле уровня Df 96d, необходимо внимательно ознакомиться с инструкцией по применению и убедиться, что у вас есть все необходимые инструменты и материалы.
Для установки реле уровня Df 96d вам понадобятся следующие инструменты:
- Отвертка;
- Кусачки;
- Клещи;
- Изоляционная лента;
- Крепежные элементы (в комплекте с реле);
- Другие инструменты, указанные в инструкции.
Перед началом установки реле рекомендуется выполнить следующие действия:
- Выключить питание в помещении, где будет установлено реле уровня.
- Убедиться, что поверхность, на которую будет устанавливаться реле, сухая и чистая.
- Проверить правильность соединения проводов и кабелей, которые будут подключены к реле.
- Если возможно, подготовьте необходимые размеры и расстояния для установки реле, основываясь на требованиях, указанных в инструкции.
Запомните, что перед началом любой установки необходимо ознакомиться с инструкцией, прилагаемой к реле уровня Df 96d, и следовать всем указаниям производителя. Неправильная установка может привести к неисправности реле или даже опасным ситуациям.
Подключение проводов
Для правильного подключения реле уровня Df 96d необходимо выполнить следующие шаги:
- Отключите питание от устройства, с которым будет производиться подключение реле уровня.
- Определите контакты, предназначенные для подключения к устройству. В спецификации реле вы найдете информацию о том, к каким контактам необходимо подключать каждый провод.
- Очистите контакты устройства от пыли и грязи, используя специальную щетку и/или очистительные средства.
- Вставьте провод, предназначенный для подключения каждого контакта, в соответствующий разъем реле уровня Df 96d. Убедитесь, что провод надежно закреплен в разъеме.
- При необходимости, зафиксируйте провода с помощью клеммных колодок или иных средств фиксации, чтобы предотвратить их случайное отсоединение в процессе эксплуатации.
- Подключите другие концы проводов к реле или другим устройствам в соответствии с требуемой схемой подключения.
- Проверьте, что все провода надежно подключены и никакие провода не пересекаются или не соприкасаются друг с другом. При необходимости, проведите дополнительные действия для устранения проблем с проводами.
- Подключите питание к устройству и проверьте работу реле уровня Df 96d с помощью тестовых сигналов или других методов проверки.
Обратите внимание, что подключение проводов должно производиться только при отключенном питании и с соблюдением всех мер предосторожности. Если у вас нет достаточных навыков в области электротехники, лучше обратиться к специалистам для проведения данной процедуры.
Настройка и тестирование
После подключения реле уровня Df 96d к необходимым устройствам и проводам, необходимо выполнить настройку и провести тестирование его работы.
Шаги для настройки реле уровня Df 96d:
- Убедитесь, что все подключения выполнены правильно и кабели надежно подключены.
- Подключите питание к реле уровня и убедитесь, что оно стабильное и соответствует указанным требованиям в технической документации.
- Отрегулируйте параметры реле уровня с помощью соответствующих кнопок и переключателей. Обратитесь к инструкции по эксплуатации для получения подробной информации о настройке параметров реле уровня Df 96d.
- Убедитесь, что все настройки применены корректно и установлены в соответствии с требованиями вашей системы.
После завершения настройки реле уровня Df 96d рекомендуется провести тестирование для проверки его работы.
Шаги для тестирования реле уровня Df 96d:
- Создайте искусственные условия, которые позволят проверить работу реле уровня. Например, можно изменить уровень жидкости в резервуаре, подключенном к реле, и убедиться, что реле правильно реагирует на изменение уровня.
- Отслеживайте работу реле и проверяйте его реакцию на изменения условий. Убедитесь, что реле активируется и деактивируется в соответствии с заданными пороговыми значениями.
- Запишите результаты тестирования и сравните их с требованиями вашей системы. Если реле уровня Df 96d работает корректно и соответствует вашим требованиям, тестирование считается успешно завершенным.
В случае обнаружения каких-либо проблем или несоответствия результатов тестирования вашим требованиям, обратитесь к документации по реле уровня Df 96d или обратитесь за помощью к производителю или специалисту по установке и настройке.
