Df 96dk инструкция на русском языке

Описание

Инструкции по установке бассейна с одним контролем (хранение воды), показанные на рис. 1

(Красный)-Верхняя точка контроля уровня воды. Когда уровень воды достигает точки,

Датчик сенсорной воды и контроллер могут остановить насос авто.

B (синий)-Нижняя точка контроля уровня воды. Когда уровень воды сойдет с точки B,

Зонд вне досягаемости воды и контроллер могут запускать насос авто.

C (черный)-Следует разместить в нижней части бассейна в качестве общей линии.

D (зеленый) и E (желтый) соединены с C (черный).

Инструкции по установке пускового бассейна (сливной воды) с одним управлением, показанные на рис. 2.

E-Верхняя точка контроля уровня воды. Когда уровень воды достигает точки E,

Датчик сенсорной воды и контроллер могут запускать насос автоматически.

D-Нижняя точка контроля уровня воды. Как уровень жидкости сойдет с точки D,

Зонд вне досягаемости воды и контроллер могут остановить насос авто.

C-Следует разместить в нижней части бассейна в качестве общей линии.

С витаминами A и B-Отключен

Отсутствие инструкций по установке водозащиты, показанных на рис. 3.

Закрытая акционерная Компания C & D-Более низкие точки контроля уровня воды. Когда уровень воды сойдет с этой точки,

C или D зонд вне досягаемости воды и контроллер может остановить насос авто.

E & C-Футболка с короткими подключен;

С витаминами A и B-Отключен

Инструкции по установке пула, показанные на рис. 4.

А-Верхняя точка контроля уровня воды в бассейне. Когда уровень воды достигает точки, датчик касания воды и контроллер могут остановить насос автоматически.

B-Нижняя точка контроля уровня воды в бассейне. Когда уровень воды соскальзывает с точки, зонд вне досягаемости воды и контроллер могут начать насос автоматически.

C-Следует разместить в нижней части пулов вверх и вниз в качестве общей линии.

D-Нижняя точка контроля уровня воды в бассейне. Когда уровень воды отключается от точки D, зонд вне досягаемости и контроллер может остановить насос автоматически.

E-Верхняя точка контроля уровня воды в бассейне вниз. Когда уровень воды достигает точки E, зонд достигает воды и контроллер может начать насос автоматически. Затем бассейн начинает сливать воду. Если нет, то точка E отключена

Используется для решения проблемы:

1. Питание, но без работы:

А. Проверьте красный индикатор включен или нет. Если нет, сделайте соединение достаточно хорошим;

2. Когда уровень воды выше или ниже зондов, но насос не запускается и не останавливается авто, пожалуйста, проверьте его, как показано ниже.

A. Помещается ли зонд слишком высоко или низко, так что уровень воды может достигать или не достигать его;

B. Соединение верхней и нижней линии или зонда является смещением по ошибке или коротким соединением;

C. Чтобы проверить, ржавеет ли он или нет, или соединение достаточно хорошее.

D. C-проверьте общую линию, находится ли она в нижней части бассейна.

Параметры:

С модели коммутатора

Без модели коммутатора

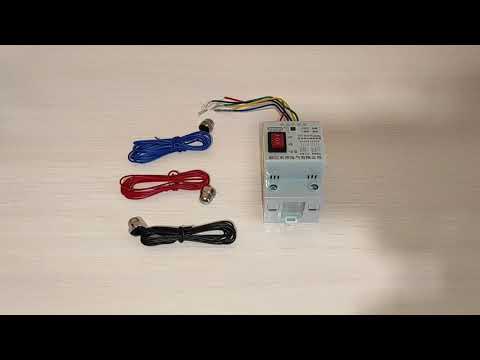

Автоматический контроллер уровня воды DF-96D обеспечивает поддержание заданного уровня воды в баке, дренаже, бассейне, а так же рабтает на полное опустошение и наполнение по 2- уровням. При подключении большой нагрузки рекомендуется использовать контактор.

К контроллеру уровня воды DF-96D/DF-96DK подключается насос для воды или электрический клапан 220V с помощью которого можно поддерживать заданный уровень в воды в емкости (баке, бассейне). Есть схема подключения на накачивание воды и на откачивание (дренаж).

Инструкции по установке бассейна с одним контролем (хранение воды), показанные на рис. 1

(Красный)-Верхняя точка контроля уровня воды. Когда уровень воды достигает точки,

Датчик сенсорной воды и контроллер могут остановить насос авто.

B (синий)-Нижняя точка контроля уровня воды. Когда уровень воды сойдет с точки B,

Зонд вне досягаемости воды и контроллер могут запускать насос авто.

C (черный)-Следует разместить в нижней части бассейна в качестве общей линии.

D (зеленый) и E (желтый) соединены с C (черный).

Инструкции по установке пускового бассейна (сливной воды) с одним управлением, показанные на рис. 2.

E-Верхняя точка контроля уровня воды. Когда уровень воды достигает точки E,

Датчик сенсорной воды и контроллер могут запускать насос автоматически.

D-Нижняя точка контроля уровня воды. Как уровень жидкости сойдет с точки D,

Зонд вне досягаемости воды и контроллер могут остановить насос авто.

C-Следует разместить в нижней части бассейна в качестве общей линии.

С витаминами A и B-Отключен

Отсутствие инструкций по установке водозащиты, показанных на рис. 3.

Закрытая акционерная Компания C & D-Более низкие точки контроля уровня воды. Когда уровень воды сойдет с этой точки,

C или D зонд вне досягаемости воды и контроллер может остановить насос авто.

E & C-Футболка с короткими подключен;

С витаминами A и B-Отключен

Инструкции по установке пула, показанные на рис. 4.

А-Верхняя точка контроля уровня воды в бассейне. Когда уровень воды достигает точки, датчик касания воды и контроллер могут остановить насос автоматически.

B-Нижняя точка контроля уровня воды в бассейне. Когда уровень воды соскальзывает с точки, зонд вне досягаемости воды и контроллер могут начать насос автоматически.

C-Следует разместить в нижней части пулов вверх и вниз в качестве общей линии.

D-Нижняя точка контроля уровня воды в бассейне. Когда уровень воды отключается от точки D, зонд вне досягаемости и контроллер может остановить насос автоматически.

E-Верхняя точка контроля уровня воды в бассейне вниз. Когда уровень воды достигает точки E, зонд достигает воды и контроллер может начать насос автоматически. Затем бассейн начинает сливать воду. Если нет, то точка E отключена
