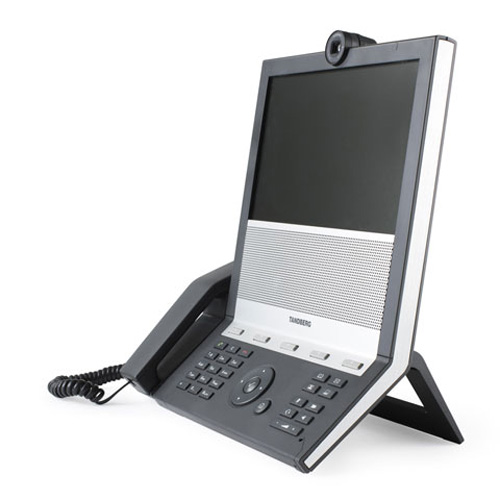

Видеотелефон Cisco E20
Код товара:
0
Наличие: Уточняйте у менеджеров
Появились вопросы о товаре?
Получить консультацию специалиста
- Описание
- Характеристики
- Аксессуары
- Документы
Описание видеотелефона Cisco (Tandberg) E20
Оборудование снято с производства. Для заказа аналогов просим направлять запрос на sale@ipvs.ru или по телефону +7 495 225-57-11.
Объединяя в одном устройстве аудио CD-качества, видео DVD-качества и возможности для совместной работы, Tandberg заново изобретает офисный IP-видеотелефон и предлагает персональное устройство видеоконференцсвязи Tandberg E20 как доступное, масштабируемое решение, идеальное для крупных предприятий.
С Tandberg E20 абсолютно каждый сможет ощутить преимущества визуального общения и эффективность совместной работы.
Система видеоконференцсвязи индивидуального использования Cisco (Tandberg) E20 оснащена:
- WXGA (1280×768) LCD-экраном с широким углом обзора и диагональю 10,6 дюйма, формат изображения на экране 16:9
- специально разработанной видеокамерой 1/2,5 дюйма CMOS с ручной фокусировкой, автоматической и ручной регулировкой яркости/баланса белого, встроенным затвором объектива для конфиденциального общения
- микрофоном
- громкоговорителем сверхширокополосной громкой связи 20 кГц
- широкополосной трубкой 10 кГц
- клавиатурой
- RJ9-портом для подключения гарнитуры
Особенности исполнения видеотелефона Cisco (Tandberg) Centric 1000 MXP
- Привлекательный скандинавский дизайн
- Высококачественный IP-телефон с расширенными функциями
- Интуитивно понятный пользовательский интерфейс и клавиатура для быстрого доступа ко всем севисам IP-телефона и видео
- Простота в установке и эксплуатации
Функциональные особенности видеотелефона Cisco (Tandberg) E20
- Видео и голос за каждым столом
- Возможность масштабирования для широкого внедрения в организацию
- Возможности совместной работы, которые не в силах предоставить обычный телефон
- Объединение удаленных сотрудников и других членов организации
- Распространение профессиональных знаний по всей организации
- Привычные функции IP-телефона – индикатор ожидающего вызова/клавиша
- Технология передачи данных через брандмауэр через TANDBERG Video Communications Server (VCS) Expressway
- RJ11 порт подключения гарнитуры
Производительность видеотелефона Cisco (Tandberg) E20
- Сверхширокополосная громкая связь 20 кГц
- Акустическое эхоподавление TANDBERG
- Камера высокой четкости со встроенным затвором объектива для конфиденциального общения
- DVD качество, видеоразрешение w448p
- Широкоформатный 10,6-дюймовый ЖК дисплей с разрешением WXGA
- Пропускная способность – SIP до 1152 кбит/с
| В полный комплект оборудования входят: |
ЖК-экран, камера, микрофон, громкоговоритель, клавиатура и трубка Поставляется с блоком питания/кабелем и кабелем Ethernet |
| ЖК-экран |
Широкий угол обзора экрана с диагональю 10,6 дюйма WXGA (1280 x 768) Ручная регулировка яркости, контраста, цветов RGB |
| Камера |
Специально разработанный дизайн камеры 1/2,5 дюйма CMOS Апертура F2,7 Поле зрения в горизонтальной плоскости: 50° Полное поле зрения в вертикальной плоскости: 29° (всего 39°) Цифровой поворот +5°/-5° Ручная фокусировка Расстояние фокусировки: 0,3 м – неограниченное 1280 x 720 прогрессивное изображение @ 30 кадров в секунду Частотное детектирование уровня общего освещения Автоматическая и ручная регулировка яркости/ баланса белого |
| Полоса пропускания | SIP до 1152 кбит/с |
| Видеостандарты | H.264, H.263+, H.263 |
| Характеристики видеоизображения |
Формат изображения на экране 16:9 Картинка в картинке (PIP) |
| Разрешение видео и частота кадров |
ПРИЕМ И ПЕРЕДАЧА: 768 x 448@30 кадров/с (w448p) 576 x 448@30 кадров/с (448p) 512 x 288@30 кадров/с (w288p) 352 x 288@30 кадров/с (CIF) 176 x 144@30 кадров/с (QCIF) ТОЛЬКО ПРИЕМ: 1024 x 768@7,5 кадров/с (XGA) 1024 x 576@7,5 кадров/с (w576) 800 x 600@7,5 кадров/с (SVGA) 704 x 480@15 кадров/с (4SIF) 704 x 576@15 кадров/с (4CIF) 640 x 480@15 кадров/с (VGA) 352 x 240@30 кадров/с (SIF) |
| Аудиостандарты | MPEG4 AAC-LD, G.729ab, G.722, G.722.1, G.711 |
| Характеристики звука |
Сверхширокополосная громкая связь 20 кГц Возможность подключения Bluetooth-гарнитуры Широкополосная трубка 10 кГц RJ9-порт подключения гарнитуры Акустическое эхоподавление Автоматическая регулировка усиления Автоматическое шумоподавление Управление потерей пакетов Живая синхронизация звука и изображения |
| Возможности конфиденциального общения |
Камера со встроенной шторкой объектива для конфиденциального общения Клавиша выключения камеры с индикацией выклю- чения на экране, индикация выключенной камеры на удаленной стороне Клавиша выключения микрофона с индикацией выключения на экране, индикация выключенного микрофона на удаленной стороне Кнопка подключения гарнитуры с индикацией включения на экране |
| Пользовательский интерфейс |
Экранный графический пользовательский интерфейс Навигационные клавиши с клавишей выбора Индикатор ожидающего вызова/клавиша 5 программируемых клавиш Режим показа изображений «Фоторамка» (USB) |
| Двухпотоковое видео (dual stream) |
Прием двух потоков видео (DuoVideo) по SIP BFCP Клавиша переключения между просмотром презентации и изображением участника |
| Многоточечная конференция |
MultiWay™** поддерживает возможность легкого и мгновенного подключения в многоточечную конференцию через сервер MCU Управление раскладкой изображения конференции MultiWay™ с помощью тонового набора (DTMF) |
| Передача данных через сетевые экраны |
Через Cisco TelePresence Video Communications Server (VCS) |
| Особенности IP-сети |
Дифференцированное обслуживание (Diff Serv) Динамическая буферизация сигнала воспроизве- дения и синхронизации Таймер максимальной продолжительности звонка Система предупреждения конфликтов IP-адресов Поддержка URI-вызовов Поиск по службе доменных имен (DNS) для настройки обслуживания Поддержка регистрации даты и времени по сете- вому протоколу времени NTP |
| Поддержка сети IP | IPv4 |
| Средства безопасности |
Возможость крепления системы к рабочему столу с целью снижения риска его кражи (замок Кенсинг- тона) Пароль для IP-администрирования Пароль для администрирования меню Индикатор состояния звонка Проверка права на SIP-доступ через NTLM Проверка права на SIP-доступ через Digest Управление через HTTPS и SSH |
| Сетевые интерфейсы |
Встроенный двухпортовый Ethernet-коммутатор 1 х LAN/Ethernet (RJ-45) 10/100/1000 Мбит для ПК 1 x LAN/Ethernet (RJ-45) 10/100/1000 Мбит для LAN |
| Дополнительные интерфейсы |
USB-хост – для медиабраузера (изображения, рингтоны) Модуль Bluetooth – для поддержки гарнитуры Bluetooth |
| Подключения Ethernet/Internet/Intranet |
TCP/IP, DHCP, ARP, SNMP, SSH, SCP, SOAP и XML Встроенный веб-сервер, HTTP, HTTPS |
| Субтитры | Поддержка TTY (служба текстовой телефонии) |
| Управление системой |
Поддержка системы управления Cisco TelePresence Management Suite SSH, XML, SOAP, SNMP Удаленная подкачка программного обеспечения через веб-сервер или SSH/SCP Регламентирование (VCS, CMS, CUCM, Broadsoft) |
| Адресная книга |
Поддержка локальных адресных книг («Мои контакты») Поддержка серверной адресной книги через Cisco TelePresence Management Suite (TMS) Поддержка адресных книг Cisco Unifi ed Communications Manager Исходящие, входящие и пропущенные вызовы с указанием даты и времени |
| Поддержка инфраструктуры |
VCS CUCM 8,5 или более поздней версии Broadsoft, Broadworks R16 Cisco Callway (сервисы для совместной работы) |
| Языки |
Английский, голландский, датский, испанский, итальянский, китайский, корейский, немецкий, норвежский, польский, португальский, русский, турецкий, финский, французский, шведский и японский |
| Электропитание |
Блок питания с автоматическим выбором напря- жения 100 – 240 вольт переменного тока, 50/60 Гц 24 Вт макс. |
| Рабочая температура и уровень влажности |
Температура окружающей среды: от 0 °C до 35 °C (от 32 °F до 95 °F) Относительная влажность: от 10% до 80% |
| Температура хранения и транспортировки |
От -20 °C до 60 °С (от -4 °F до 140 °F) при отно- сительной влажности 10 – 80% (без образования конденсата) |
| Соответствие стандартам безопасности |
Директива 2006/95/EEC (Директива по приборам низкого напряжения) – Стандарт EN 60950-1 2-е издание Директива 89/336/EEC (Директива по электромаг- нитной совместимости) – Стандарт EN 55022, класс B – Стандарт EN 55024 – Стандарт EN 61000-3-2/-3-3 Одобрено в соответствии с UL 60950-1, 2-е издание и CAN/CSA C22.2 №60950-1-07, 2-е издание Соответствует требованиям Федеральной комиссии по связи США для оборудования класса B (FCC15B) |
| Размеры |
Высота: 34,7 см (13,7 дюйма) Ширина: 31,6 см (12,4 дюйма), 27,7 см (10,9 дюйма) без подставки для телефонной трубки Глубина: 17,0 см (6,9 дюйма) Основание: 17,0 см x 31,6 см (6,68 дюйма x 7,3 дюйма) Вес: 1,9кг (4,2 фунта) |
|
* Необходима система управления Cisco TelePresence Management Suite 12,1 или более поздней версии. ** Для MultiWay необходимо дополнительное сетевое оборудование. |
