Ute 1000a сигнализация инструкция по установке

не знаю стоит ли об этом писать.
собственно сейчас эта функция очень удобна на могих авто она стоит.
это устройство полностью заменяет оригинальную систему на тех авто на которых нет с завода, но есть НО.
китайские глюки.
и вроде как она работает хорошо, наверное даже отлично.
очень сильно нравится брелок, копия ауди.
в него ставится ключь личинка от транзита. выглядит как будто оригинал.
открытие скорее всего реализую от кнопки на ручке, мне кажется так удобнее.
что мне не нравится:
1 это то что транзит длинный и антены между собой теряют связь. это привыклось.
2 с момента на жатие на кнопку зажигания до запуска двигла проходит в районе 5сек. (долго.)
3 на новом транзите не могу подключить открытие багажника.
4 не понятно как на счёт электроной отмычки.
5 если брелок положить с телеоном то теряет связь.

в остальном только положительные эмоции.
есть что допилить.
я не использовал повороты, и запирание во время вождения.

по поводу подключения, у меня он управляет сигнализацией которую я установил ранее ( грубо говоря нажимает на брелок поставить и снять с сигналки) таким способом можно его подключить к штатному ключу и тогда будит работать и открытие багажника отдельно от авто.

Отзывы о Автомобильная сигнализация интеллектуальная система зажигания

Здесь вы можете оставить свой отзыв о данном товаре.

Источник информации о товаре: Aliexpress.ru (1005003444812135)| Источник видеообзоров: Youtube.com

Инструкции по продукции

1. Используйте мобильное приложение для управления разблокировкой и блокировкой транспортного средства
(Откройте мобильное приложение, найдите Bluetooth и подключите. Может работать после успешного подключения)

2. Дистанционный запуск двигателя с помощью мобильного приложения
(Откройте мобильное приложение, найдите Bluetooth и подключите. Может работать после успешного подключения)

3. Нажмите клавишу для запуска/остановки двигателя
(Шаг на разрывах, кнопка start stop мигает, кнопка start Stop запуск двигателя)

4. Используйте дистанционный ключ для удаленного запуска двигателя
(Когда автомобиль заблокирован, с помощью дистанционного ключа, в течение пяти секунд, операция: разблокировка и блокировка, разблокировка и блокировка, разблокировка и блокировка)

5. Дистанционный запуск и автоматическое Пламя через 10 минут
(Примечание: в исходном состоянии некоторых моделей удаленный ключ не может быть разблокирован, поэтому механический ключ должен использоваться для открытия двери)

6. Центральный замок для авто
(Через 15 секунд после запуска транспортного средства, шаг на тормоз, автоматически блокирует дверь и разблокирует автоматически при парковке и загорании)

Вопросы, требующие внимания

Если у вашего автомобиля есть Противоугонный чип двигателя, пожалуйста, обратитесь к следующим способам

Если вам нужно купить коробку для избегания чипа, пожалуйста, нажмите на ссылку изображения ниже

Метод привязки мобильного приложения

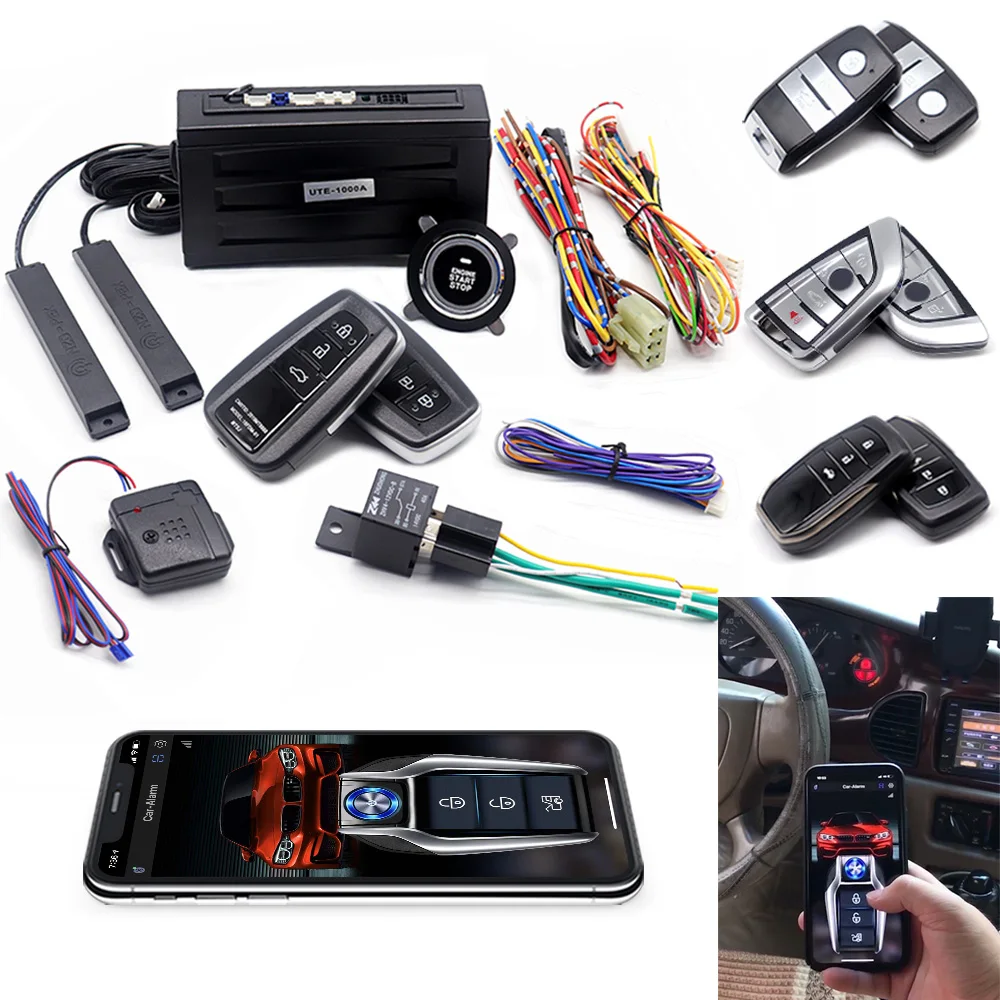

Список деталей

Ссылка на эффект установки

О покупке

1. S & H (Доставка и обработка) будет определяться на основе доставки по адресу. Обратите внимание, что S & H НЕ включает пошлины, местные налоги или любые другие сборы за импорт.

2. Пожалуйста, укажите свои особые пожелания (цвет, упаковка, стоимость Декларации и т. д.) в разделе «ALIEXPRESS примечания», когда вы делаете заказ или делаете оплату.

3. Бесплатная доставка по авиа-отправление Почты Китая очень медленная, среднее время доставки составляет около 30 дней, но иногда вам нужно ждать около 45-60 дней. Если вы не можете ждать так долго, пожалуйста, выберите Экспресс-доставку, например, EMS , DHL заказы

4. Мы не хотим, чтобы спор или негативные отзывы, если вы не общались с нами, прежде чем отправить спор или дать отрицательный отзывы нам, мы будем рассматривать, что вы дадите послепродажное обслуживание

5. Больше puchasing, больше хороших комментариев к покупателю, больше скидок, когда вы покупаете, мы дадим вам $2 бонус в вашем четвёртом заказе, получаем наши товары и подтверждаем их с отличным комментарием более трех

О доставке

1. Товар будет отправлен в течение 3-5 рабочих дней после получения оплаты

2. Мы отправляем только на подтвержденные адреса ALLEXPRESS, поэтому, пожалуйста, убедитесь, что ваш адрес ALIEXPRESSaddress соответствует вашему адресу доставки

3. Время доставки определяется перевозчиком и не включает выходные и праздничные дни. Сроки доставки могут отличаться, особенно во время праздничного сезона

4. Бесплатная доставка мы обычно доставляем по авиа-отправление Почты Китая, среднее время доставки составляет около 30 рабочих дней, но иногда вам нужно ждать около 45-60 дней.

5. Оплата Экспресс среднее время доставки составляет около 7-15 рабочих дней DHL UPS / TNT / EMS / Fedex

6. Если вы не получили посылку в течение 30 дней после оплаты, пожалуйста, свяжитесь с нами. Мы отслеживаем доставку и свяжемся с Вами как можно скорее с ответом.

О послепродажном обслуживании

1. Мы предоставляем 1 год гарантии на дефектные товары (за исключением предметов, поврежденных и/или неправильно использованных после получения). Аксессуары поставляются с 3-ех месячной гарантией

2. Дефектные предметы должны быть сообщены и возвращены нам в течение гарантийного срока (и в оригинальной упаковке, если это возможно). Вы должны сообщить нам, какой дефект, и дать нам номер вашего заказа. Мы не ремонтируем или не заменяем товары с экспортной гарантией

3. Пожалуйста, свяжитесь с нами, прежде чем оставлять какие-либо проблемы. Если вы не общаетесь с нами до того, как подаете спор или оставляете отрицательный отзыв, мы рассчитаем, что вы отказываетесь от послепродажного обслуживания

4. У вас есть 7 дней, чтобы связаться с нами и 10 дней, чтобы вернуть товар с даты получения покупателем пакета. Если этот товар находится в вашей руке более 7 дней, он будет считаться использованным, и мы отправим вам возврат или замену. Нет исключений

5. Все возвращенные товары должны быть в оригинальной упаковке, и вы должны предоставить нам номер отслеживания доставки, конкретную причину возврата. Стоимость обратной доставки должна быть оплачена покупателем

6. Мы вернем вам полную оплату при получении товара в его первоначальном состоянии и упаковке со всеми компонентами и аксессуарами в комплекте, после того как покупатель и продавец отменят транзакцию fromALL EXPRESS. Или вы можете выбрать новую замену без отмены транзакции

О нас

Добро пожаловать в наш магазин. Мы Zhongshan CHUANGYOU Electronic Technology Co., Ltd., специализируемся на R & D и производстве автомобильных электронных противоугонных продуктов. Мы современное предприятие, интегрирующее исследования и разработки, производство и продажи. Наши продукты включают в себя автомобильную сигнализацию, Пуск автомобильных кнопок, автомобильную сигнализацию, систему блокировки автомобильных дверей, систему безключевого входа и т. д. Высокое качество продукции, умеренная цена, превосходное обслуживание клиентов и reliablecredit стоя наш принцип. Если вам нравятся мы, пожалуйста, добавьте наш список избранных ALLEXPRESS shop toMy. Если вы удовлетворите нас, пожалуйста, вернитесь в ближайшее время и купите у нас еще раз!

Автомобильная сигнализация Kirbin 12 В PKE БЕСКЛЮЧЕВОЙ вход автомобиля кнопка

Для получения более полной информации о стоимости и сроках доставки Автомобильная сигнализация Kirbin 12 В PKE БЕСКЛЮЧЕВОЙ вход автомобиля кнопка нажмите «Подробнее».

Примечание: с тех пор Почта Китая отклонить все товары с батареей, поэтому мы можем вынуть батарею только с пульта ДУ. Когда вы получите посылка, пожалуйста, купите удаленную батарею самостоятельно, мы сожалеем об этом! Каждый пульт дистанционного управления, пожалуйста, поставьте один шт CR-2032 батарею самостоятельно

1. Нажмите клавишу для запуска/остановки двигателя 2. Используйте пульт дистанционного управления для удаленного запуска двигателя (Эффективное расстояние дистанционного запуска составляет 80-100 м) 3. Автоматическое разблокирование при приближении 4. Автоматическая блокировка после выхода 5. Центральный замок для авто 6. Дверь не закрыта 7. Функция временной паузы PKE 8.RFID опознавательный 9. Оповещение о безопасности/запись и подсказки 10. Функция блокировки двигателя 11. Дистанционное управление запускается 10 минут, автоматическое переключение времени 12. Бесшумный/звуковой сигнал и светильник 13. Пульт дистанционного управления для открытия крышек багажника (Примечание: Эта функция недоступна, если у вашего автомобиля нет электродвигателя) 14. Бесшумная защита от кражи 15. Заблокируйте автомобиль и автоматически Поднимите окно (Примечание: Если у вашего автомобиля нет автоматического окна с одной кнопкой, эта функция не будет доступна)

Вопросы, требующие внимания (1)

Если у вашего автомобиля есть Противоугонный чип двигателя, пожалуйста, обратитесь к следующим способам

Если вам нужно купить коробку для избегания чипа, пожалуйста, нажмите на ссылку изображения ниже

Вопросы, требующие внимания (2)

Пожалуйста, разместите индукционную антенну PKE следующим образом

Вопросы, требующие внимания (3)

Пожалуйста, обратите внимание, что этот товар не включает сирены, это для покупателя, у которого есть сирена в руке, если у вас ее нет, когда вы получаете посылка, пожалуйста, купите сирена самостоятельно, вы можете купить нашу сирену по ссылке ниже

Если вы хотите добавить датчик вибрации, пожалуйста, нажмите ниже, чтобы купить

Если вы хотите поставить кнопку Пуск/стоп в другом месте, пожалуйста, нажмите на ссылку ниже, чтобы купить набор кнопок перфорации

По поводу приобретения товаров

1. S & H (Доставка и обработка) будет определяться на основе доставки по адресу. Обратите внимание, что S & H НЕ включает пошлины, местные налоги или любые другие сборы за импорт. 2. Пожалуйста, укажите свои особые пожелания (цвет, упаковка, стоимость Декларации и т. д.) в разделе «ALIEXPRESS примечания», когда вы делаете заказ или делаете оплату. 3. Бесплатная доставка по авиа-отправление Почты Китая очень медленная, среднее время доставки составляет около 30 дней, но иногда вам нужно ждать около 45-60 дней. Если вы не можете ждать так долго, пожалуйста, выберите Экспресс-доставку, например, EMS , DHL заказы 4. Мы не хотим, чтобы спор или негативные отзывы, если вы не общались с нами, прежде чем отправить спор или дать отрицательный отзывы нам, мы будем рассматривать, что вы дадите послепродажное обслуживание 5. Больше puchasing, больше хороших комментариев к покупателю, больше скидок, когда вы покупаете, мы дадим вам $2 бонус в вашем четвёртом заказе, получаем наши товары и подтверждаем их с отличным комментарием более трех

Если вы должны связаться с нами о доставке

1. Товар будет отправлен в течение 3-5 рабочих дней после получения оплаты 2. Мы отправляем только на подтвержденные адреса ALLEXPRESS, поэтому, пожалуйста, убедитесь, что ваш адрес ALIEXPRESSaddress соответствует вашему адресу доставки 3. Время доставки определяется перевозчиком и не включает выходные и праздничные дни. Сроки доставки могут отличаться, особенно во время праздничного сезона 4. Бесплатная доставка мы обычно доставляем по авиа-отправление Почты Китая, среднее время доставки составляет около 30 рабочих дней, но иногда вам нужно ждать около 45-60 дней. 5. Оплата Экспресс среднее время доставки составляет около 7-15 рабочих дней DHL UPS / TNT / EMS / Fedex 6. Если вы не получили посылку в течение 30 дней после оплаты, пожалуйста, свяжитесь с нами. Мы отслеживаем доставку и свяжемся с Вами как можно скорее с ответом.

О послепродажного обслуживания

1. Мы предоставляем 1 год гарантии на дефектные товары (за исключением предметов, поврежденных и/или неправильно использованных после получения). Аксессуары поставляются с 3-ех месячной гарантией 2. Дефектные предметы должны быть сообщены и возвращены нам в течение гарантийного срока (и в оригинальной упаковке, если это возможно). Вы должны сообщить нам, какой дефект, и дать нам номер вашего заказа. Мы не ремонтируем или не заменяем товары с экспортной гарантией 3. Пожалуйста, свяжитесь с нами, прежде чем оставлять какие-либо проблемы. Если вы не общаетесь с нами до того, как подаете спор или оставляете отрицательный отзыв, мы рассчитаем, что вы отказываетесь от послепродажного обслуживания 4. У вас есть 7 дней, чтобы связаться с нами и 10 дней, чтобы вернуть товар с даты получения покупателем пакета. Если этот товар находится в вашей руке более 7 дней, он будет считаться использованным, и мы отправим вам возврат или замену. Нет exceptionsi 5. Все возвращенные товары должны быть в оригинальной упаковке, и вы должны предоставить нам номер отслеживания доставки, конкретную причину возврата. Стоимость обратной доставки должна быть оплачена покупателем 6. Мы вернем вам полную оплату при получении товара в его первоначальном состоянии и упаковке со всеми компонентами и аксессуарами в комплекте, после того как покупатель и продавец отменят транзакцию fromALL EXPRESS. Или вы можете выбрать новую замену без отмены транзакции

Добро пожаловать в наш магазин. Мы Zhongshan CHUANGYOU Electronic Technology Co., Ltd., специализируемся на R & D и производстве автомобильных электронных противоугонных продуктов. Мы современное предприятие, интегрирующее исследования и разработки, производство и продажи. Наши продукты включают в себя автомобильную сигнализацию, Пуск автомобильных кнопок, автомобильную сигнализацию, систему блокировки автомобильных дверей, систему безключевого входа и т. д. Высокое качество продукции, умеренная цена, превосходное обслуживание клиентов и reliablecredit стоя наш принцип. Если вам нравятся мы, пожалуйста, добавьте наш список избранных ALLEXPRESS shop toMy. Если вы удовлетворите нас, пожалуйста, вернитесь в ближайшее время и купите у нас еще раз!

Источник

Азы автоэлектрики. Как самостоятельно установить автосигнализацию на свой автомобиль. Это сможет каждый.

Сегодня я расскажу вам как самостоятельно ,с нуля установить три разных вида автосигнализации.Начиная от простейшей из Китая и заканчивая дорогой с автозапуском.ГЛАВНОЕ . Чтобы у вас была схема разъемов колодок данного блока сигнализации.Иначе действуя методом «научного тыка» вы можете не только сжечь сам блок ,но и спалить весь автомобиль.На край схему можно найти в интернете.
Данная статья является обобщенно ознакомительной!В ней будут описаны только общие принципы без акцентов на определенные модели.
ВСЕГДА! Перед началом работы с автоэлектрикой нужно скинуть хотя бы одну клемму с АКБ.

Перво наперво нужно определится с тем какие функции вам нужны от охранного устройства.Ведь согласитесь,если все что вам нужно -это открывание- закрывание дверей с пульта ,то нет никакого смысла покупать дорогое устройство за 15000 рублей.(Кстати у меня так и было,стояла дорогая СтарЛайн с авто запуском,а из всей косы проводов был задействован только центральный замок.) С данной задачей легко справится и мини блок из Китая.И напротив,если вы хотите подключить такие функции как блокировка бензонасоса и стартера ,то не стоит идти на поводу у жадности и покупать бюджетный вариант.Это может быть чревато последствиями.Думаю никому не хочется заглохнуть на трассе во время обгона из за глюка в блоке.

Далее,если вы хотите чтобы ваша «сигналка» моргала поворотниками во время постановки на охрану и снятия с нее ,то самый оптимальный вариант будет подключаться к колодке аварийной ситуации.То есть нужно предварительно обеспечить доступ к данному месту и найти ее распиновку.
К примеру на ВАЗах 10-ого семейства это не сложно сделать через бардачок ,а нужные нам провода будут подходить к разъемам 4 и 12 на данный колодке.
Далее нужно вывести (если не выведено ) в салон два провода от центрального замка.Обычно он стоит в водительский двери.По сути это обычный электропривод но не с двумя ,а с шестью проводами.
На автомобилях концерна VAG в место электропривода используется газовая системы и провода надо подвести к насосу.Место нахождения которого можно узнать по общей или электросхеме на ваш автомобиль.
В обоих случаях ,во избежании возможных проблем желательно использовать диоды.
Далее нам потребуется доступ к постоянному плюсу от АКБ.Конечно можно кинуть отдельный провод (сечением не менее 1.5 кв.мм) но постоянный плюс можно без проблем найти и в салоне.Например он обязательно подходит к замку зажигания.
Кстати ,если ваша сигнализация с автозапуском,то все равно потребуется доступ к колодке подключения замка зажигания.
Далее ,если вы хотите сделать блокировку бензонасоса,что я крайне не рекомендую,то нужно найти и обеспечить себе доступ к плюсовому проводу питания бензонасоса.Где будет максимально удобный доступ именно на вашем авто ,смотрите по электросхеме на ваш автомобиль.В ВАЗ 10-го семейства данный провод можно найти в ногах водителя справа под щитком.
А вот блокировку стартера опять же проще всего будет подключить через колодку замка зажигания.
Чё то многовато там подключений…
Далее способы подключения я буду описывать на примере ВАЗ 2110-12 ,но по схеме на свой автомобиль вы можете сделать то же самое на любом другом авто.

Самая простенькая сигнализация

Эти блоки стоят в районе 1300 рублей на китайских площадках.В их арсенале по сути всего две функции ,открывание -закрывание дверей и багажник.
Комплектация зависит от цены и может быть от «блок ,колодка ,пульты» до «полный комплект включая в себя электропривода замков дверей и рупор звукового сигнала».
У данного типа охранного устройства всего один выход на плюс и один на минус,но 5 ,а то и 6 выходов на замки дверей.Также в зависимости от модели есть два выхода на световые сигналы (как правило поворотники) и так же может быть выход на электропривод замка багажника.А такие допы как кнопка «Валет» и светодиодный индикатор могут вообще отсутствовать.
Подключается такой блок одновременно и просто и сложно.
Постоянный плюс вы можете взять как от замка зажигания (толстый коричневый или иногда розовый провод) или на красном разъеме блока предохранителей (цвет аналогичный).Массу же можно взять в любом месте с кузова.В разрыве плюсового провода обязательно должен стоять предоставить наминалом 20-25А.
Центральный замок … От блока может выходить 5-6 проводов,а задействованы будут только 2.Не поленитесь забить в поисковик модель вашего устройства с припиской «подключение центрального замка» ,чтобы узнать какие выходы именно на вашей модели используются.Зачем китайцы рисуют свои схемы так ,что сам черт ногу сломит , лично мне не понятно.
После того как вы всё-таки выясните какие провода вам нужны,ставим на них разъемы предохранителей.Номинал предохранителей будет 10-15 А.
Далее в водительской двери должен стоять вот такой приводит.

Нам от него нужны синий и зеленый провода.Ищем где они заходят в салон и откусываем кусачами.Это и будет наше подключение к замкам дверей.Запитав блок,накидывает провода от блока на провода привода проверяем чтобы не было замыкания и накидывает клейму на АКБ.После чего проверяем кнопками на пульте,правильно ли подключены провода.На кнопку «открыть» двери должны открываться, соответственно на «закрыть» закрывается.Если все происходит в обратном порядке,просто меняем провода местами,крепим и изолируем.
Далее ищем по схеме провода подписанные как «световой сигнал».Если на них не предустановлены диоды ,то их необходимо к ним припаять и заизолировать. На колодке аварийной сигнализации находим два провода под номерами «4» и «12».Подсоединяем к ним провода и ведем к нашему блоку.

Соединяем их с выходами на которых у нас стоят диоды.Порядок не важен.

Примечание!
Диоды должны стоять таким образом,чтобы ток из блока выходил но не мог войти.

Все изолируем и снова проверяем с помощью пульта.

Важно!
Какая бы не была у вас сигнализация,нельзя многократно за короткий интервал времени нажимать на кнопки!От этого брелок может отвязаться от блока и блок просто перестает на него реагировать!

Далее (если предусмотрено в блоке) ищем провод «открывание багажника».
На него так же желательно установить диод.
Через отсек блока предохранителей достаем разъем с кнопки открывания багажника , контролькой ищем на какой из проводов приходит питание.Нам нужен не он ,а «пустой».К нему то мы и подсоединяем провод от блока.

Все изолируем и проверяем.Все работает?Радуемся,улыбаемся и машем.

Сигнализация с блокировками.

Как и куда подсоединить ЦЗ и световые сигналы ,а также багажник я описал выше.Тут же у нас появляются несколько «лишних» провод.А именно «блокировка стартера» и «блокировка бензонасоса».Так же добавляется провод «звуковой сигнал»,световой индикатор,кнопка «Валет» и датчик удара.Ко всему прочему плюсовых и минусовых выводов (входов) становится несколько.
Начнем с последнего.
Все провода «вход +12» скручиваем и подключаем на постоянный плюс,а все провода с названием «масса» крепким на кузов.
Блокировка стартера.
Логичнее всего данное реле подключить к разъему замка зажигания и поставить его в разрыв «Красного толстого» провода по следующей схеме.

Источник

UTE-808, эта модель может выбрать другой пульт дистанционного управления, вы можете купить его, нажав на ссылку на картинку ниже, * различный пульт дистанционного управления отличается только по внешнему виду и той же функции

PKES-433, эта модель может выбрать другой пульт дистанционного управления, вы можете купить его, нажав на ссылку на картинку ниже, * различный пульт дистанционного управления отличается только по внешнему виду и той же функции

UTE-1000A, эта модель может выбрать другой пульт дистанционного управления, вы можете купить его, нажав на ссылку на картинку ниже, * различный пульт дистанционного управления отличается только по внешнему виду и той же функции
