У меня дома пригоршня тестеров (включая U2) и, важнее, активно ими пользуюсь — десятки часов за год точно. Этот тестер показался мне лучшим, хотя и не лишенным детских недостатков. С первого взгляда видно, что он — не как все, ощетинился разнообразными разъёмами на вход и выход. Не сильно эстетично, зато сильно удобно. Во-вторых, это логгер, причем с BT подключением — можно за много часов графики тока и напряжения собирать, смотреть, экспортировать в Эксель. В третьих приложение вполне рабочее и даже умеет управлять тестером, не заставляя нажимать мелкие механические кнопочки. Умеет отключать нагрузку по нескольким задаваемым параметрам. И много чего ещё
Куплено за свои.

Доставка и упаковка

Заказ 11.11 2019, получено 19 декабря. Принудительно объединённая Али посылка.

Транспортная упаковка адекватная — пупырчатый ПЭ пакет. Товар не пострадал.

Коммерческая упаковка — коробка прозрачного пластика с ложементом из поролона.

Недо-спецификация

В норме тут бывает таблица. Сегодня будет злобное эссе — мать-мать привычно ответило эхо. Насколько хорош товар, настолько же убого его подали маркетолухи…

Для меня спеки важнейший пункт, всегда придирчиво проверяю. На странице товара ВООБЩЕ НЕТ спеков — только рекламные вопли с грубыми ошибками на корявом алиэкспрессном. Ага, цвет-экран, шашлык-баран.

Это новый продукт! Цвет экран! Bluetooth! 8 интерфейсов! Поддержка USB, type-C, DC5.5, micro USB.

Не удивляйтесь, интерфейсов не 8, а 7 — micro USB не поддерживается, если на него подать напряжение — циферок не будет. micro USB используется для других целей, причем двух разных — либо подачи внешнего питания либо подключения внешнего термодатчика (но не обеих сразу). DC5.5 — имеется в виду коаксиальный разъём этого внешнего диаметра. А вот про диаметр внутреннего штекера молчат как Зоя Космодемьянская.

Какие-то спеки нашлись в мануале.

Снова, признаться, ни-о-чём. К примеру, реальные габариты 76х76х16. А 63 будет, если измерять без разъёмов. Вопрос — а зачем так измерять, если разъёмы не отстёгиваются? И так далее.

Есть спеки и на тыльной стороне прибора. Но тоже до крайности неполные.

Результат такого разгильдяйского подхода производителя к сугубо техническому устройству, да ещё для гиков — закономерно плачевный. Никто не понял полезность товара. В доказательство приведу обзор этого тестера от весьма грамотного и мною уважаемого камрада ResSet (и не только мною — один из обозревателей 2019 года). В этом обзоре основное внимание пришлось на (IMHO весьма посредственную) нагрузку. А тема

-e-

тестера не раскрыта. Вины обзорщика не вижу от слова вообще — телепаты — они всё время в отпуске. Не удивлюсь, если я тоже что-то важное не заметил. Но кое что приятное всё ж нарыл. Привожу в сумме — и то, что было отмечено в прошлом обзоре и то, что осталось за кадром.

Приятные возможности тестера

Главное (для меня, за то и купил) — это устройство USB 3.x, а не 2.0 как большинство тестеров. Проверяем — подключаю SLC USB SSD (как-то его обозревал)

Смотрим скорости — такого через USB 2.0 точно не бывает.

Почему это мне интересно? Да хотя бы для оценки что, как и почему греется. Оказалось, к примеру, что мой кардридер потребляет в покое(!) 100 мА при подключении в USB 3.0 и 30 мА в USB 2.0. Три раза, однако…

Внешнее питание. То есть может работать с источниками, которые кратковременно прерывают питание при подключении — например недавно обог(з?)ревавшаяся зарядка Базеус GaN. (Черпак дёгтя — при внешнем питании тестер всё равно жрёт из измеряемой цепи.)

Умеет работать с внешним термометром. Мой от U2 — подошёл. (Но лог температуры не пишет. А вот в U2 программеры недавно такую возможность добавили

Это логгер, а не измеритель мгновенной величины. Позволяет записывать напряжение и ток — а они очень часто в реальной жизни плавают и надо усреднять. Частота считывания — 2Гц, вполне прилично. Экспортирует в Эксель — тоже молодца. Дёготь? Как без него… Собственной памяти нет и при обрыве связи с телефоном все логи идут лесом. Это тебе не таблеточка от InkBird…

Вполне живая программа, причем во BT — то есть без проводов. Да ещё с неё можно кнопки на устройстве нажимать! (Вот бы разработчики U2 догадались такое сделать…) Не без глюков, программа, куда деваться. Но в целом живая, подробнее отдельно.

Умеет отключать нагрузку по часам, превышению тока, напряжения и слишком низкому напряжению или слишком низкой мощности в течение заданного промежутка времени в минутах (но это ж китайцы — точность задания издевательски низкая — час, ампер и вольт)

Внешний вид

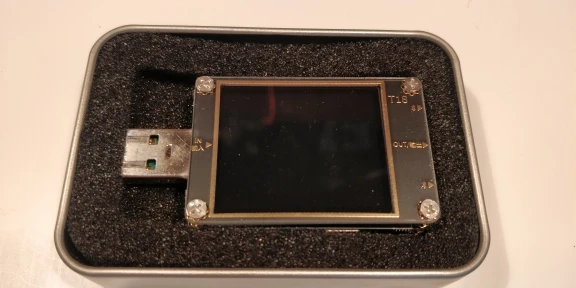

Выключенный.

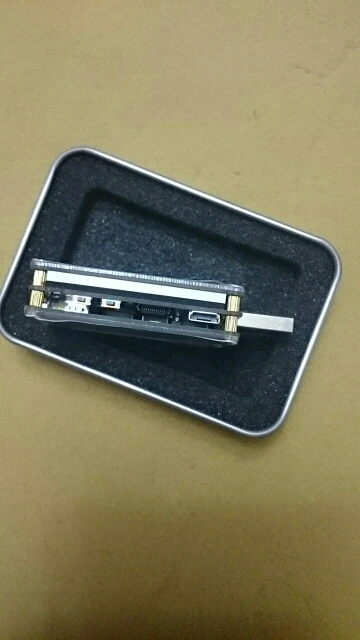

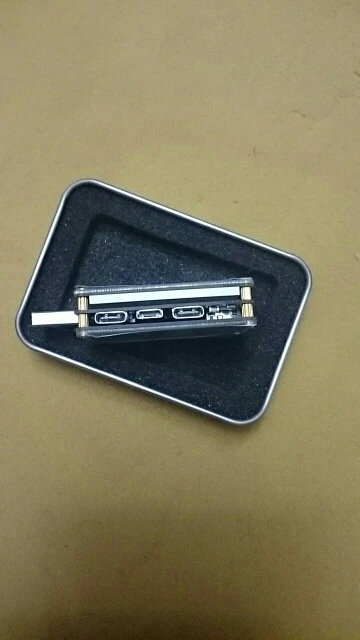

8 разъёмов.
— USB 3.1 gen1 TypeA папа — вход*
*)Разница входа и выхода в том, что напряжение показывает с любого разъёма. И ток с любого на любой идёт. А вот (1) измеряется ток только при правильном подключении — когда через шунт проходит, полагаю. (2) отрубается по задаваемым параметрам только при подключении входа к входу, выхода к выходу.
— USB 3.1 gen1 TypeA мама — выход
— 5.5×2.1** коаксиал папа — выход
**) Про 2.1 нигде прямо не сказано, но я заказал именно 2.1 дополнительные — выглядят одинаково
— 5.5×2.1 коаксиал мама — вход
— USB 3.1 gen2*** TypeС папа — вход
***) Именно что Gen 2 — и Power Delivery поддерживается и все линии USB 3.0
— USB 3.1 gen2 TypeС мама — вход
— USB 3.1 gen2 TypeС мама — выход
— microUSB мама — внешнее питание и подключение внешнего термометра (покупается отдельно)

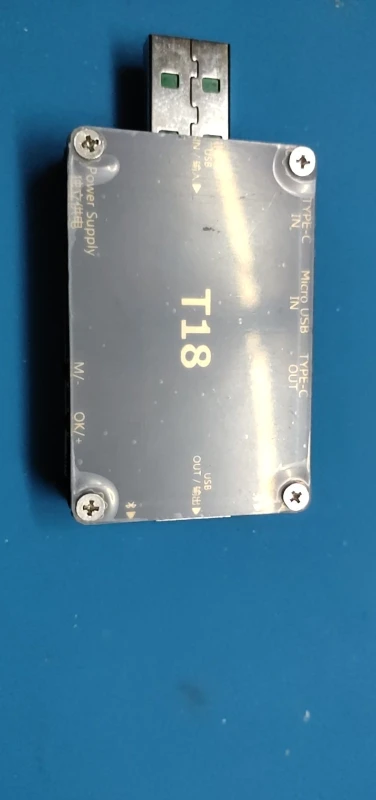

С тыла

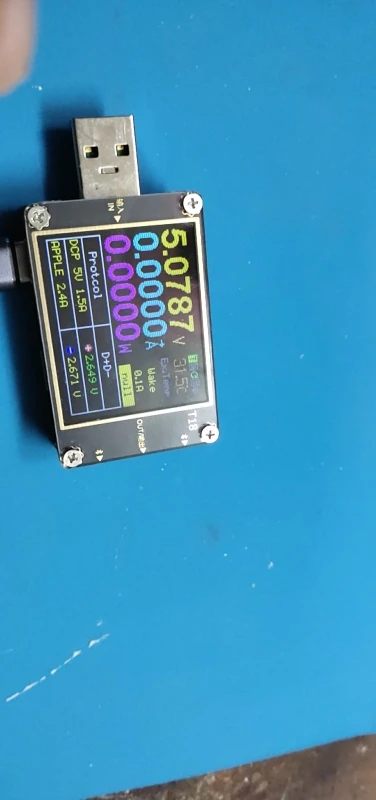

Включенный

Второй вариант экрана — заодно рядом с U2 для сравнения. Питаются с двух портов одного корневого концентратора одного компа. Видим, что у U2 целых 5 знаков после запятой. Из которых 2-полный мусор, а ещё один — частично. 23 фантомных милливольта откуда-то придуманы. У нашего UD18 — нули.

Внутренний мир

Муськовчане знают что вскрываю железки я исходя из собственного любопытства, а вовсе не из 18 п. Этот тестер брал за свои — но потрошка посмотрел. Китайцы, правда, это предусмотрели и маркировку микросхем сошлифовали

Общий вид — всё оч аккуратно спроектировано, плата сидит отверстиями на штырьках корпуса, неправильно не положить. Экранчик лежит на своём ложе, а оно тоже на штырьках в плату устанавливается.

Крупнее — микросхемы сошлифованы. Даже маркировка BT чипа. Видны остатки флюса там, где допаивали вручную — шлейф экрана, разъёмы.

С обратной стороны. Виден флюс на контактах кнопки.

Крепление TypeC папа разъёма — закрепили, припоя не пожалели, не то что у некоторых.

С мосфетов маркировку сдирать не стали.

Интересно, что согласно спекам чипа он вроде как до 30В. А спеки устройства из мануала говорят о 32В. Ох уж эти сказочники…

Проверяем работоспособность

Собственное потребление — с и без внешнего питания

Внешнее питание — это очень и очень хорошо. Можно измерять малые напряжения, можно логи вести даже когда измеряемая цепь обесточивается временно.

Но, обжегшись на U2, я уже не уверен, что при этом прибор не будет жрать их измеряемой цепи. Проверяем.

ВЫВОД — тестер на максимальной яркости экрана жрёт ~26-29мА, на минимальной ~13-15 мА. При этом совершенно независимо от подачи на него внешнего питания. Сделать устройство с приоритетом потребления из измеряемой линии, а не из внешнего питания — это большая победа китайского сумрачного гения над разумом…

Работа с внешними триггерами

Здесь идеология нашего UD18 отличается от привычной по другим тестерам. Никаких триггеров протоколов быстрой зарядки нет, но их можно подключить в другие порты. Это хорошо, так как расширяемость позволяет брать только то, что тебе реально нужно, не платить по новой за функционал, который у тебя уже есть в другом устройстве, потенциально иметь совместимость с будущими технологиями малой кровью и пр. И это плохо, так как очень полезной функции проверить автоматом все протоколы (как реализовано, хоть и с погрешностями, у U2 — и это единственное, для чего я сейчас его предпочитаю использовать)

Со взаимодействием с внешними триггерами зарядки всё замечательно. Вставляем в один из множества свободных портов — и используем. Первый пример — с родным PD, 9 и 20В (использовал купленный в комплекте триггер, обзор на него уже был)


и QC (использовал «чужой» — U2)

Как видим, можно сколхозить при необходимости источник требуемого напряжения.

Работа с внешним термодатчиком

Включается в тот же microUSB порт, что и внешнее питание — то есть либо-либо. Впрочем, также как у U2. На фото зажал датчик пальцами — видим 35C (синим в нижнем ряду)

Датчик я описывал тут. Камрады вынесли вердикт, что это NTC 10К терморезистор. В настройках обозреваемого тестера есть коррекция температуры — но я не использовал.

Интерфейс и работа в режиме реле времени, тока, напряжения, мощности

Вот все экраны (в англоязычном варианте)

На 1-м собрано всё, что тестер умеет, ниже подробнее
2й- напряжение, ток и мощность
3й и 4й — настройки
Остальные — сработало реле отключения по одному из параметров.

Возвращаемся к 1му экрану, см картинку ниже (напомню — и вход и выход могут быть любыми, в том числе разных типов)

Слева — текущие измеряемые величины

Справа — настройка реле отключения
FCOP зелёным — отключение выхода по слишком малой мощности, например меньше ватта 20 минут. Шаг ватт и минута, вполне достаточно IMHO. Полезно тем, кто опасается перезарядить свой гаджет.
TС оранжевым — реле времени. Устанавливается шагом в час от 1 до 24 часов. Потом идёт обратный отсчёт минутами. Можно видеть, сколько осталось. Почему шаг задания — аж час — тайна великая.
Дальше — максимальный ток, максимальное и минимальное напряжение на входе. Шаг — вольт и ампер. Если хотим не дать разрядиться акку — то вольт — многовато. Если хотим что-то не сжечь, то ампер, думаю, тоже многовато.

Внизу индикация — напряжения на D+ и D- USB 2.0 шины, ёмкость (интеграл от тока по времени), энергия (интеграл от мощности по времени), температура с внешнего датчика (если подключен), дата-время и иконка BT

Ну и для проверки я испытал реле времени — работает. Сначала идёт обратный отсчёт минут, потом отключается.

Приложение

То же самое, что я использую для сетевого устройства Atorch AT3010 той же фирмы (тоже обозревал). При всей аскетичности приложения, использовать вполне можно. Для примера я зарядил дочкин Xiaomi Note 7 от 4%

Три экрана приложения — начало зарядки (см шкалу времени) — растянутый кусочек графика (да, позволяет пальцами на экране менять масштаб) — почти полный заряд. Собственно, значения всех полей +- очевидны.

Это та версия приложения, что стоит у меня уже с год. Версии 1.0.0. Что характерно — на Google Play версия точно та же по циферкам — 1.0.0 — но другая! Частично китайщина переведена. Вот неумение мыть руки китайских кодеров просто поражает…

Приятно, что из приложения можно тапать на кнопку (внизу слева, скрылась за системными кнопками) и переключать режим экрана устройства, в том числе выключать отображение. Можно настраивать режимы всех реле отключения. Разработчикам U2 пора бы поучиться у создателей гораздо более простого прибора и довести приложение до ума.

Ну и есть экспорт в Excel — если хочется обработать данные посерьёзнее. Очень полезная возможность.

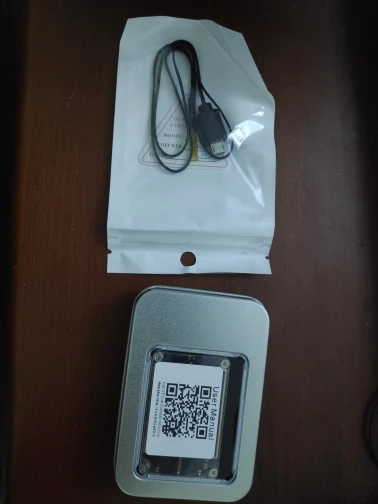

Инструкция и комплектация

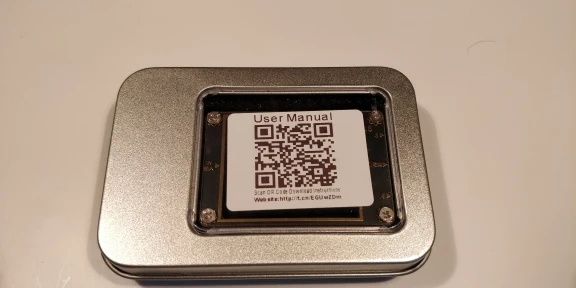

Мануал есть на бумаге, но нашёл и по QR коду на упаковке

Комплектация стандартно простая — тестер, коробка и мануал. Но на выбор можно множество вариантов. Я взял к нему PD 2.0 триггер. А вообще у продавца разных комплектаций — замучаешься выбирать. Пример

Я, наверное, с час разглядывал и сравнивал цены. В результате отдельно у другого продавца заказал коаксиальные разъёмы.

Достоинства и недостатки

+ USB 3.1 Gen 2 устройство — флешки и пр. через него работают на полной скорости. (в отличие от U2)
+ Внешнее питание
+ Разнообразные разъёмы на вход и выход. Не сильно эстетично, зато сильно удобно. (У U2 тоже пара портов TypeC — но оба мама. Приходится применять кабель. А это лишние потери и погрешности)
+ Это логгер, не только мгновенные данные, но и во времени. Можно за много часов графики тока и напряжения собирать, смотреть, экспортировать в Эксель. (Лог у U2 гораздо менее удобен и примитивен)
+ BT подключение — без проводов, удобно, ничего не сожжёшь ненароком.
+ Приложение вполне рабочее и даже умеет управлять тестером, не заставляя нажимать мелкие механические кнопочки.
+ Умеет отключать нагрузку по нескольким задаваемым параметрам.
+ Крепление TypeC папа разъёма хорошее (как и всех остальных) — припоя не жалели

— тестер на максимальной яркости экрана жрёт ~26-29мА, на минимальной ~13-15 мА. С приоритетом потребления из измеряемой линии, а не из внешнего питания. (У U2 тот же недостаток)
— подать внешнее питание и подключить термометр одновременно никак — либо-либо (У U2 тот же недостаток)
— точность задания порогов отключения нагрузки издевательски низкая — час, ампер и вольт (У U2 такого функционала не знаю)
— не пишет в лог температуру — только напряжение, ток и мощность. Мощность я и сам посчитаю при нужде. (U2 в недавних прошивках научили писать лог температуры, молодцы)
— логгер то он логгер — но лог не накапливается на устройстве (как для термометра InkBird). Надо держать рядом включённый смартфон. Что то -отвалилось — лога нету.
— не вижу возможности апгрейда прошивки
— мелкие придирки к интерфейсу приложения
— документирование возможностей — на характерном для китайцев убогом уроне.

Триггеры протоколов быстрой зарядки предлагается подключать внешние. Это не достоинство и не недостаток — просто особенность идеологии — мне, впрочем, нравится.

Итого

Посмотрев по диагонали на список недостатков можно заключить, что устройством я недоволен. Это не так — IMHO обозревается лучший в своем роде тестер. С лучшим из виденных мною в одном устройстве набором обязательных качеств
— чётко делает всё, что обещано
— возможность внешнего питания
— логгер с экспортом (обратите внимание на реальный график зарядки на скриншотах — и что мне толку от мгновенных значений?)
— вменяемое приложение с полноценной возможностью управлять устройством из приложения
и кучей дополнительных.

В заключение хочу высказать муськовчанам те же пожелания, что мы подготовили для наших партнёров в конторе (текст писал сам). Я только убрал персонализацию и логотипы.
