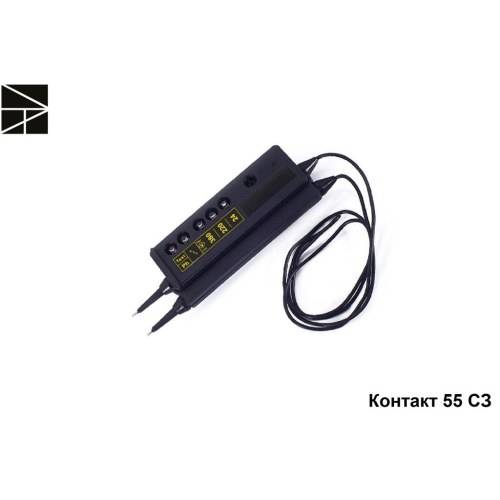

Указатель напряжения Контакт-55СЗ

Цена с НДС: 432.00 руб.

НАЗНАЧЕНИЕ ПРИБОРА Контакт-55СЗ

Указатель Контакт-55СЗ представляет собой переносной электронный прибор для индивидуального пользования.

Прибор Контакт-55СЗ обеспечивает:

контроль наличия напряжения постоянного и переменного тока:
приближенное определение величины контролируемого напряжения:
определение полярности постоянного напряжения;
проверку целостности (“прозвонку”) электрических цепей, полупроводниковых приборов (диоды, тиристоры), а также обмоток электродвигателей, реле, пускателей, трансформаторов и тп.:
определение фазного провода (электрода) в цепях переменного тока

Указатель Контакт-55СЗ обеспечивает визуальную и звуковую индикацию во всех режимах работы.

Технические характеристики указатель напряжения «Контакт-55СЗ«

Наименование параметра, единица измерения	Значение параметра
Диапазон контролируемых напряжений, В — переменного тока частотой 40-60 Гц — постоянного тока	24 -380 24 -250
Время зарядки от сети 220 В, сек.	30
Время сохранения работоспособности указателя в режимах «прозвонка» и «определение фазы» после полной зарядки, ч. не менее	24
Максимальное сопротивление внешней цепи Контакт-55ЭМ, при котором обеспечивается «прозвонка», кОм — не менее	500
Время непрерывной индикации Контакт-55ЭМ в режиме «прозвонка цепей», мин, не менее	5
Электрическая прочность изоляции корпуса, В. не менее	1000
Одноминутное испытательное напряжение Контакт-55ЭМ на щупах при проверке работоспособности указателя, В	600
Значение тока протекающего через указатель при напряжении 380 В + 20% мА, не более	10
Минимальное переменное напряжение работы звукового сигнала, В. не более	24

КОНСТРУКЦИЯ Контакт-55СЗ.

Указатель Контакт-55СЗ выполнен в виде двух щупов основного и вспомогательного. Щупы соединены между собой изолированным проводом. На основном корпусе щупа расположены 5 индикаторных элементов (светодиодов) красного цвета свечения и штыревой электрод “Рh”. Три светодиода обозначенные цифрами «24», «220», и «380» В, служат для индикации переменного и постоянного напряжения. Род напряжения указывается при помощи светодиода, обозначенного знаком «-». Светодиод «Test/Ph» служит для индикации режимов «прозвонка цепи» и «определение фазы». Штыревой электрод «Рh» используется для работы в режиме «определение фазы». Вспомогательный щуп Контакт55ЭМ имеет элементы крепления для его фиксации на основном щупе в транспортном положении. Корпуса щупов выполнены из ударопрочного полистирола и снабжены упорами высотой З мм со стороны металлических электродов.

Источник

Главная
Продукция
Указатели напряжения низковольтные
Указатель напряжения Контакт 55 СЗ

Сертификат

Назначение

Указатель напряжения Контакт 55 СЗ предназначен для контроля приближенного определения величины напряжения в электроустановках переменного тока частотой 50Гц и постоянного тока напряжением 24-380В, при температуре воздуха от +40ºС до -45ºС и относительной влажности не более 98% при температуре +25ºС.

Указатель обеспечивает светозвуковую индикацию, позволяет определить полярность постоянного, фазу переменного напряжений и целостность электрических цепей с внешним сопротивлением (прозвонка).

Характеристики

Рабочее напряжение	24-380 В
Дискретные значения индицируемого напряжения	24,220,380
Погодные условия эксплуатации	-45 +40 Сº, относительная влажность не выше 98% при +25 С°
Длина соединительного провода, не менее	1,0 м
Виды индикации	свето-звуковая
Диапазон «прозвонки» цепи	0-500 кОм
Источник питания	Нет
Определение постоянного напряжения	Полярность В
Определение переменного напряжения	Фаза В
Вес	0,09 кг

Время зарядки от сети 220В, с	30
Время сохранения работоспособности указателя после одной зарядки, час, не менее	24
Время непрерывной индикации в режиме «прозвонка» мин., не менее	5
Количество замкнутых цепей, которое можно прозвонить от одной зарядки, не менее	30
Электрическая прочность изоляции корпуса, В, не менее	1000
Одноминутное испытательное напряжение при проверке исправности схемы, В	600

Комплект поставки

1. Указатель Контакт 55 СЗ	1 шт.
2. Паспорт и инструкция по эксплуатации	2 экз.
3. Пакет (zip-lock)	1 шт.

Оставьте заявку

Просто опишите, что Вам нужно, и мы вышлем Вам коммерческое предложение!

Источник

Инструкция по применению указателя напряжения Контакт — 55ЭМ. Паспорт.

Посмотреть, сколько это стоит в нашем магазине >>>

Общие сведения об изделии:

Наименование изделия — указатель напряжения «Контакт — 55ЭМ». Разработчик и изготовитель Научно-техническое предприятие «Инвертор». Номер стандарта — ГОСТ 20493-90 и ТУ У 19463435,006-95.

Указатель является переносным электронным прибором индивидуального пользования.

Прибор обеспечивает:

контроль наличия напряжения постоянного и переменного тока;
приближённое определение величины контролируемого напряжения;
проверку целостности («прозвонку») электрических цепей, полупроводниковых приборов (диоды, тиристоры), а также обмоток электродвигателей, реле, пускателей, трансформаторов и т.п.
определение фазного провода (электрода) в цепях переменного тока.

Указатель обеспечивает визуальную и звуковую индикацию во всех режимах работы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра, единицы измерения	Значение параметра
Диапазон контролируемых напряжений, Вольт, переменного тока частотой 40-60Гц	24-380
Диапазон контролируемых напряжений, Вольт, постоянного тока	24-380
Время зарядки от сети 220 Вольт, секунд, не более	30
Время сохранения работоспособности указателя в режимах «прозвонка» и «определение фазы» после полной зарядки, часов, не менее	24
Максимальное сопротивление внешней цепи, при котором обеспечивается «прозвонка», кОм, не менее	500
Время непрерывной индикации в режиме «прозвонка» мин., не менее	5
Электрическая прочность изоляции корпуса, Вольт	1000
Одноминутное испытательное напряжение на щупах при проверке работоспособности указателя, Вольт	600
Значение тока, протекающего через указатель при напряжении 380В+20%, mА не более	10
Минимальное переменное напряжение работы звукового сигнала, Вольт, не более	24

КОНСТРУКЦИЯ

Указатель выполнен в виде двух щупов: основного и вспомогательного. Щупы соединены между собой изолированным проводом. На основном щупе расположены 5 индикаторных элементов (светодиодов) красного цвета свечения и штыревой электрод «PH». Три светодиода обозначены цифрами 24, 220, 380 V, служат для индикации переменного и постоянного напряжения. Род тока определяется при помощи светодиода, обозначенного знаком «-«, см. таблицу 1. Светодиод «Test/Ph» служит для индикации режимов «прозвонка цепи» и «определение фазы».

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

Эксплуатация указателей должна осуществляться в соответствии с требованиями, изложенными в «Правилах технической эксплуатации электроустановок потребителей» и «Правилах техники безопасности по эксплуатации электроустановок потребителей» применительно к указателям напряжения до 500 В.

Определение состояния контролируемой цепи осуществляется при первом же кратковременном прикосновении электродами щупов к токоведущим частям электроустановки по комбинации светящихся индикаторных элементов в соответствии с таблицой 1.

Таблица 1

Режим	Визуальная индикация	Звуковой сигнал
Переменное напряжение, В	Test/Ph	«-«	380	220	24	прерывистый
24-100	◊	◊	●	●	◊
110-250	◊	◊	●	◊	◊
340-380	◊	◊	◊	◊	◊
Постоянное напряжение, В	Test/Ph	«-«	380	220	24	отсутствует
24-100	●	●	●	●	◊
110-250	●	●	●	◊	◊
«Прозвонка цепей»	◊	●	●	●	●	постоянный
Определение фазы	◊	●	●	●	●	прерывистый

Примечание: При работе с постоянным напряжением основной щуп должен быть соединён с «+» источника. Если он подключен к «-« источника, горят светодиоды Test/Ph и «-«, необходимо поменять щупы местами.

Для работы указателя в режимах «Прозвонка цепей» и «Определение фазы» его необходимо предварительно зарядить от источника переменного тока напряжением не менее 220В (в последнем случае основной щуп должен быть соединён с «+» источника).

Готовность указателя к работе в режиме «прозвонка» проверяется путём кратковременного замыкания электродов щупов после зарядки указателя. При этом должен зажечься светодиод Test/Ph и раздаётся звуковой сигнал.

Для проверки готовности указателя к работе в режиме «определение фазы» необходимо после зарядки указателя прикоснуться пальцем к штыревому электроду «Ph», а другой рукой к металлическому электроду основного щупа. При этом должен зажечься светодиод Test/Ph и раздаётся звуковой сигнал.

При определении фазы в цепях переменного тока вспомогательным щупом прикасаются к контролируемой токоведущей части и пальцем дотрагиваются до штыревого электрода «Ph». Свечение светодиода Test/Ph и звуковой сигнал свидетельствует о наличии фазы.

КОМПЛЕКТНОСТЬ

В комплект поставки входят:

Указатель напряжения «Контакт — 55ЭМ»
Паспорт с техническим описанием и инструкцией по эксплуатации

Источник

Главная
Каталог
Указатели, индикаторы и сигнализаторы напряжения
Указатели напряжения (НИЗКОВОЛЬТНЫЕ)

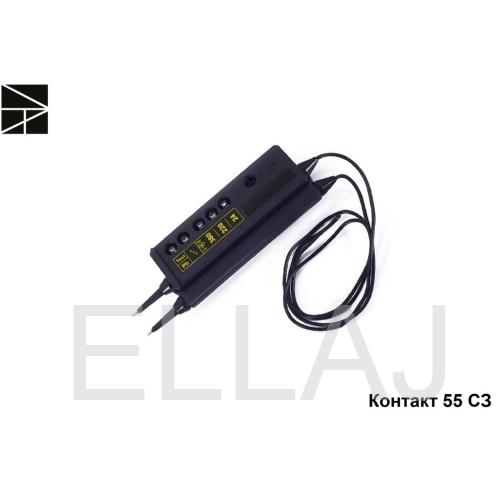

Указатель напряжения Контакт 55 СЗ

Артикул:
ET-UNN131

Указатель напряжения Контакт 55 СЗ предназначен для ступенчатого контроля приближенного определения величины напряжения в электроустановках переменного тока частотой 50Гц и постоянного тока напряжением 24-380В.

Доставка:
до ТК бесплатно

Самовывоз:
до 18:00

Описание товара
Сертификат
Комментарии

Общее описание

Характеристики

Рабочее напряжение	24-380 В
Порог индикации	24 В
Максимальный ток, не более	10 мА
Погодные условия эксплуатации	-45 +40 С°
Длина соединительного провода, не менее	1,0 м
Виды индикации	свето-звуковая
Диапазон «прозвонки» цепи	0-500 кОм
Определение постоянного напряжения	24-380 В
Определение переменного напряжения	24-380 В
Вес	0,080 кг
Габаритные размеры в упаковке	170х60х30 мм
