Универсальный пробник электрика предназначен для:
- определения ориентировочной величины напряжения тока;
- определение полярности постоянного тока;
- прозвонки цепей в т.ч. обмоток электродвигателей, пускателей, трансформаторов, контакторов, проверка исправности диодов, тиристоров, транзисторов и т.п.;
- определения фазного провода в цепях переменного тока.
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Технические требования универсального пробника должны соответствовать значениям, указанным в таблице 1.
ОСНОВНЫЕ ПАРАМЕТРЫ
| Наименование параметра, единица измерения | Значение параметра |
|---|---|
| Диапазон контролируемых напряжений, В | 12-380 |
| Максимальное сопротивление внешней цепи, при котором обеспечивается прозвонка, Ом | 10 000 |
| Время сохранения работоспособности пробника в режиме прозвонки после одной зарядки не менее, час | 24 |
| Количество замкнутых цепей, которое можно прозвонить от одной зарядки, не менее | 60 |
| Электрическая прочность изоляции, В | 2 000 |
| Одноминутное испытательное напряжение на щупах, В | 450 |
| Длина соединительного провода, мм | 1 000 |
| Габаритные размеры основного щупа, мм | 175х28х20 |
| Масса, гр | 70 |
Примечание: пробник обеспечивает визуальную и звуковую индикацию, во всех режимах работы.
КОМПЛЕКТНОСТЬ
В комплект поставки пробника входят:
- пробник в сборе …………………………………………1
- руководство по эксплуатации, экз……………… 1
- индивидуальная упаковка, шт…………………….1
ПОРЯДОК РАБОТЫ С ПРОБНИКОМ
- зарядка пробника производится от сети переменного или постоянного тока 110-380 В в течении 10-20 сек.
- при прозвонке цепей необходимо убедиться в зарядке пробника путем кратковременного соприкосновения щупов – на пробнике должен загореться индикатор «Test».
- при определении полярности постоянного тока загораются индикаторы «-» и «Test», если основной щуп пробника установлен на полюсе «-».
- при определении напряжения постоянного тока основной щуп пробника необходимо установить на полюс «+»
ГАРАНТИЯ ИЗГОТОВИТЕЛЯ
Предприятие-изготовитель гарантирует нормальную работу пробника в течении 12 месяцев с момента продажи при соблюдении потребителем правил хранения и эксплуатации.
В течении гарантийного срока предприятие-изготовитель обязуется бесплатно отремонтировать или заменить вышедший из строя пробник.
Предприятие-изготовитель не производит гарантийный ремонт или замену пробника в случае выхода его из строя из-за неправильной эксплуатации, небрежного транспортирования и хранения.
Покупатель должен обращаться для гарантийного ремонта к предприятию-изготовителю.
ссылка на этот пост: http://1000-instrumentov.ru/?p=1009
Указатель напряжения «Контакт 53М» является переносным электронным прибором индивидуального пользования и служит для:
- определения ориентировочной величины напряжения.
- определения полярности постоянного тока.
- прозвонки цепей в т.ч. обмоток электродвигателей, пускателей, трансформаторов, контакторов, проверка исправности диодов, тиристоров, транзисторов и т.п.
|
Наименование параметра, единица измерения |
Значение параметра |
|
Диапазон контролируемых напряжений, В |
12-380 |
|
Максимальное сопротивление внешней цепи, при которым обеспечивается прозвонка, Ом |
10 000 |
|
Время сохранения работоспособности пробника в режиме прозвонки после одной зарядки не менее, час |
24 |
|
Количество замкнутых цепей, которое можно прозвонить от одной зарядки, не менее |
60 |
|
Электрическая прочность изоляции, В |
2000 |
|
Одноминутное испытательное напряжение на щупах,В |
450 |
|
Длина соединительного провода, мм |
1000 |
|
Габаритные размеры основного щупа, мм |
120x35x20 |
Исполнение Контакта 53М
Указатель «Контакт 53М» выполнен в виде двух щупов: основного и вспомогательного. Щупы соединены между собой изолированным проводом. На основном щупе расположены 6 индикаторных элементов (светодиодов) красного цвета свечения и штыревой электрод «Рh». Три светодиода обозначены цифрами 12, 110, 220, 380 V служат для индикации переменного и постоянного напряжения. Род тока определяется при помощи светодиода обозначенного знаком «-».
Светодиод «Ф» служит для индикации режимов «прозвонка цепи» и «определение фазы».
Рис.1. Схема указателя напряжения «Контакт 53М»
Порядок работы
При работе с постоянным напряжением основной щуп должен быть соединен с «+» источника. Если он подключен к «-» источника горят светодиоды «Ф» и «-», необходимо поменять щупы местами. Для работы указателя в режимах «Прозвонка цепей» и «Определение фазы» его необходимо предварительно зарядить от источника переменного или постоянного тока напряжением не менее 220 В (в последнем случае основной щуп должен быть соединен с «+» источника.
Готовность указателя к работе в режиме «прозвонка» проверяется путем кратковременного замыкания электродов щупов после зарядки указателя. При этом должен зажечься светодиод «Ф».
Для проверки готовности указателя к работе в режиме «определение фазы» необходимо после зарядки указателя прикоснуться пальцем к штыревому электроду «Рh», а другой рукой к металлическому электроду основного щупа. При этом должен зажечься светодиод «Ф».
При определении фазы в цепях переменного тока вспомогательным щупом прикасаются к контролируемой токоведущей части и пальцем дотрагиваются до штыревого электрода «Рh». Свечение светодиода «Ф» свидетельствует о наличии фазы.
| № | Наименование | Количество |
| 1. | Указатель напряжения Контакт-53М | 1 |
| 2. | Руководство по эксплуатации | 1 |
| 3. | Индивидуальная упаковка | 1 |
Эксплуатационные условия
Эксплуатация указателей «Контакт 53М» должна осуществляться в соответствии с требованиями изложенными в «Правилах технической эксплуатации электроустановок потребителей» и «Правилах техники безопасности по эксплуатации электроустановок потребителей» применительно к указателям напряжения до 500 В. «ПТБ при эксплуатации электроустановок», «Правилах применения испытаний средств защиты используемых в электроустановках».
Климатические условия эксплуатации указателя «У» категории 2 по ГОСТ 15130 и ГОСТ 15543. Определение состояния контролируемой цепи осуществляется при первом же кратковременном прикосновении электродами щупов к токоведущим частям электроустановки по комбинации светящихся индикаторных элементов.
Комплект поставки
- Указатель напряжения «Контакт-53М» — 1шт.
- Паспорт с техническим описанием и инструкцией по эксплуатации — 1 шт.
Изготовитель гарантирует соответствие указателей требованиям ТУ У 19463435.006-95 при соблюдении потребителем условий эксплуатации, транспортировки и хранения, установленных указанными ТУ.
промышленное оборудование
- Промышленное оборудование
- КИПиА
- Указатели напряжения
- Указатель напряжения Контакт-53ЭМ
Срок доставки:
от 3 до 10 дней
- Описание
- Характеристики
- Эксплуатация
Порядок работы с пробником Контакт-53ЭМ:
- зарядка пробника производится от сети переменного и постоянного тока 110 — 380 В в течении 10 — 20 сек.
- при прозвонке цепей необходимо убедится в зарядке пробника путем кратковременного соприкоснования щупов — на пробнике должен загораться индикатор «Test».
- при определения полярности постоянного тока загораются индикаторы «-» и «Test», если основной щуп прибора установлен на полюсе «-«.
- при определении напряжения постоянного тока основной щуп пробника необходимо установить на полюс «+».
Похожие товары
Для проверки относительно высокого напряжения есть множество приборов.
Начиная от простейшего индикатора- отвёртки, до анализатора сети.Про пробники и мультиметры и не говорю.
Для более точной проверки напряжения, когда однополюсного индикатора- отвёртки маловато, используются двухполюсные индикаторы.
Я использую Контакт 53М, и он меня вполне устраивает.
Диапазон проверяемого переменного напряжения 12…380 вольт.Мне этого вполне достаточно, выше этих пределов- нет необходимости.Так же в пробнике есть прозвонка низкоомных цепей со звуковым оповещением.
Сразу бросился в глаза хлипкий провод индикатора.Сечение мизерное, да и изоляция слабовата.
Заменил его проводом в ткане-виниловой изоляции, ещё советского производства.Порвать его не получилось, значит крепкий. Дополнительно защитил его термоусадкой.У входа провода в щуп и измеритель дополнительно защитил
сверху клеевой термоусадкой. Изоляции для безопасности много не бывает.
Входной гасящий резистор, который гасит напряжение для работы схемы индикатора тоже заменил.По схеме стоит 22 кОм, мощностью 1 Вт.Заменил его цементным, того же номинала, но мощностью 5 Вт.
Это исключит вероятность прогара резистора при длительных измерениях.
Прозвонка работает за счёт накопленного заряда конденсатора 470 мкФ/25 Вольт.Увеличил его номинал в 2 раза, для более длительной работы прозвонки.
После пайки, покрыл плату несколькими слоями лака.Это повысит влагозащищенность измерительной схемы.Ведь проверять напряжение приходится и во всепогодных условиях.
Теперь, после переделки, можно работать индикатором спокойно.Считаю, что повысил его надёжность.А так же улучшил его безопасность, что не менее важно.
Согласен, наша безопасность — в наших руках! И измерительные приборы не должны ее ухудшать.Но для этого не обязательно должны использоваться лишь дорогие приборы.
Не все золото, что блестит, и не все плохо, если не Fluke.
Перейти к содержимому
Для проведения работ по прокладке или ремонту электрической проводке в частном доме или квартире удобнее пользоваться специальным монтерским пробником, чем тестером. Пробник меньше в размерах и он специально для этого предназначен.
Именно таким пробником и является «Контакт-53М»
Назначение прибора:
- Контроль присутствия напряжения переменного и постоянного тока.
- Приближенное определение значения контролируемого напряжения.
- Проверку (прозвонка) целостности электрических цепей, а также обмоток пускателей, электродвигателей, трансформаторов, реле, и т.п.
- В цепях переменного тока — определение фазного электрода.
Характеристики этого пробника такие:
- Определение фазы переменного напряжения
- Определение наличия и примерное измерение напряжения от 12 до 380В, переменное и постоянное.
- Прозвонка цепи до 24 кОм (в реальности у меня только до 3 кОм)
- Заряжается от сети 220В, время хранения заряда до 24 часов
- Длинна провода от пробника до выносного щупа 1м
Схема:
Схемы предшественники, из журнала Радио и не только:
Внешний вид:
Видео обзор такого пробника и его реставрация:
какой указатель напряжения выбрать электрику Поиск-1 или UNI-T UT15C Современный или советский сссрПодробнее

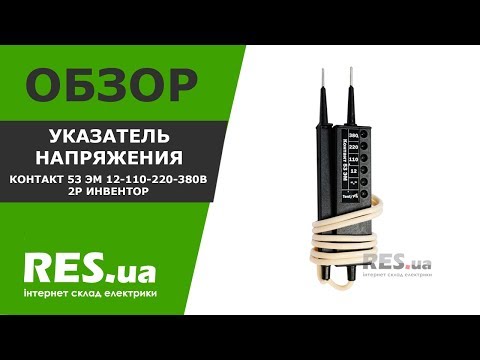

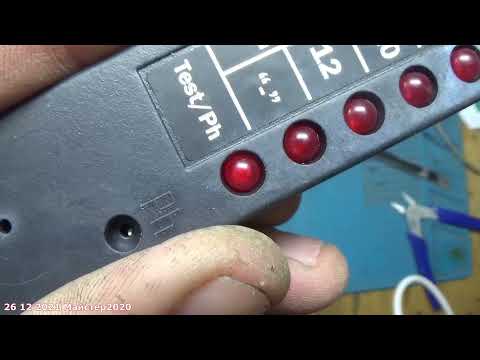

Указатель напряжения Контакт 53ЭМ 12 — 380 В #Рекомендациї #Майстер2020 #Ладичин #Розпаковка #РемонПодробнее

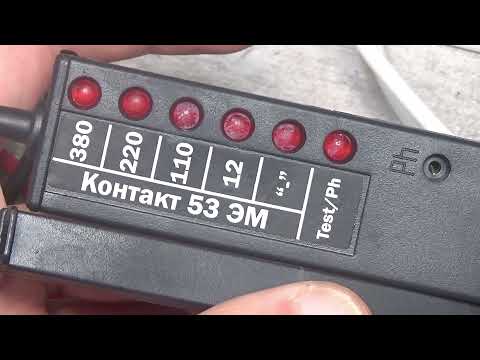

Пробник Контакт 53 ЭМ — так ли он хорош?Подробнее
Как пользоваться указателем напряжения «контакт».Подробнее
📡 ОБЗОР УКАЗАТЕЛЯ НАПРЯЖЕНИЯ КОНТАКТ ― 55 ЭМ ОТ ELECTRONOFFПодробнее
Указатели напряжения ПИН-90Э; Контакт 53-ЭМ и пробник ОПЭ-2Э от IEK.Подробнее
Указатель напряжения Контакт 53 ЭМ 12-110-220-380В 2p ИнвенторПодробнее
Обзор указателя напряжения. Контакт-55ЭМПодробнее

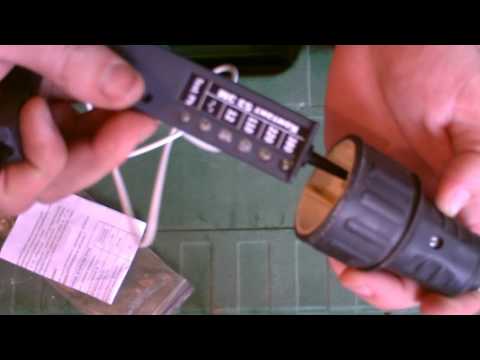

Обзор универсального пробника КОНТАКТ 53ЭМПодробнее
