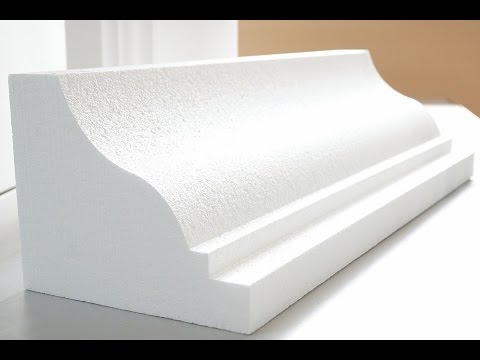

Резка карниза на станке фигурной резки пенопласта СРП-3222Подробнее

СБОРКА ПК из ПОСЫЛОК с Алиэкспресс за 30 тыщПодробнее

Сборка компьютера за 2340$ онлайн, без регистрации и SMSПодробнее

Горесборщики онлайн! Оптимальные сборки ПК! Самые выгодные комплектующие! Помощь в сборке ПК!Подробнее

ОТВРАТИТЕЛЬНАЯ сборка ПК от НИКИТЫ Happy PC! Ужасная сборка для CS2 за 100к! Cборки ПК в противовес!Подробнее

Как собрать РПС СМЕРШ от ССО? Инструкция по сборке.Подробнее

Горесборщики онлайн! Оптимальные сборки ПК! Самые выгодные комплектующие! Помощь в сборке ПК!Подробнее

Необычная RGB сборка ПК за 420.000 рублей i9-12900KF+RTX3080TI 🔥Подробнее

ЭТО САМАЯ ЛУЧШАЯ СБОРКА ДЛЯ СЛАБЫХ ПК | Samp RPПодробнее

МИЛАЯ РОЗОВАЯ СБОРКА — ДЛЯ РАЗБОРОК В САМПЕ!!!Подробнее

Самая оптимальная сборка за в 2023 г KAGE ready 2.0Подробнее

СБОРКА ЧВК ВАГНЕР В GTA SAMP / ЧВК ВАГНЕР / EVOVLVE RPПодробнее

Горесборщики онлайн! Оптимальные сборки ПК! Помощь в сборке ПК! Тест Kingston kc3000Подробнее

САМАЯ КРАСИВАЯ ПРИВАТНАЯ СБОРКА GTA SAMP: СЛАБЫЕ ПК / СРЕДНИЕ ПК (2023)Подробнее

1000FPS СБОРКА ДЛЯ СЛАБЫХ И ОЧЕНЬ СЛАБЫХ ПК ОТ SAKURAIJE! РЕБИЛД СБОРКИ GTA SAMP RP LegacyПодробнее

Карабин SAG АК-545 | Альтернатива RFB Escape from Tarkov | Тарков СБОРКА — ГАЙДПодробнее

S.P.E.C.I.A.L. СБОРКА [АРМЕЕЦ SAN ANDREAS]Подробнее

СБОРКА ДЛЯ СЛАБЫХ И ОЧЕНЬ СЛАБЫХ ПК | Samp Rp [#sakuto]Подробнее

ЯРКАЯ РОЗОВАЯ СБОРКА для СЛАБЫХ И ОЧЕНЬ СЛАБЫХ ПК ОТ TREYZ! НОВЫЙ РЕБИЛД В GTA SAMP RP UNDERGROUND!Подробнее

Актуальное

Источник

Станок для фигурной резки пенопласта

Характеристики:

Рабочее поле — 2200*1250*2200 мм.
Длина режущих струн — 2200 мм.
Количество режущих струн — 6.
Потребляемая мощность — 2000Вт.
Формат файлов — PLT, DXF, STL.
Гарантия 5 лет.
Наличие — есть в наличии.

Упаковка станка с ПС (картон, 99,59 кг, объём 0,17 м3):
1. 0,45*0,21*0,26 м. — 14,35 кг. (коробка)
2. 2,85*0,13*0,13 м. — 18,50 кг. (коробка)
3. 0,82*0,21*0,29 м. — 31,0 кг. (коробка)
4. 0,98*0,12*0,23 м. — 11,60 кг. (коробка)
5. 0,39*0,29*0,15 м. — 6,44 кг. (коробка)
6. 0,30*0,25*0,20 м. — 17,70 кг. (коробка)
Упаковка ПС: (картон, 12 кг, объём 0,04 м3):
1. 0,79*0,86*0,07 м. — 12 кг. (коробка)

Стоимость:
Станок в стандартной комплектации без ПС: 285 000 р.
Поворотный стол (ПС): 33 000 р.

Характеристики:

Рабочее поле — 2200*1250*2200 мм.
Длина режущих струн — 2200 мм.
Количество режущих струн — 6.
Потребляемая мощность — 2000Вт.
Формат файлов — PLT, DXF, STL.
Гарантия 5 лет.
Наличие — есть в наличии.

Стоимость:
Станок в стандартной комплектации без ПС: 285 000 р.
Поворотный стол (ПС): 33 000 р.

СРП-3222 «СуперМакси» – флагман линейки станков серии СРП. Станок подходит как для новичков, только решивших заняться фигурной резкой пенопласта, так и для профессионалов своего дела. Станок для фигурной резки пенопласта позволяет обрабатывать как вспененный пенополистирол (пенопласт) плотностью 15-50 кг/м3, так и экструдированный пенопласт любой плотности.
На станки серии СРП можно установить до 6 режущих струн одновременно. Рабочее поле станка для резки пенопласта СРП-3222 позволяет установить 2 блока пенополистирола одновременно.
Станок подходит как для 2D, так и 3D резки пенопласта.
Станок фигурной резки пенопласта СРП-3222 предназначен для резки таких изделий, как:

погонажные (карнизы, наличники, плинтуса).
утепление труб (скорлупа).
фасадные элементы, колонны, балясины.
объемные буквы.
объемные фигуры.
несъемная опалубка, теплоблоки, термопанели.
литье по газифицируемым моделям.
элементы упаковки и многое другое.

Управление станком фигурной резки пенопласта СРП-3222 осуществляется компьютером. Программа для управления станком фигурной резки пенопласта – наша собственная разработка, она полностью оригинальна и подходит только к нашим станкам. Программа управления станком фигурной резки распознает форматы файлов: PLT, DXF, STL. ПО постоянно обновляется и дорабатывается, с учетом пожеланий наших клиентов. Примерно, раз в квартал, выходят обновления для программы управления станком фигурной резки пенопласта.
Для начала работы вам потребуется только собрать станок фигурной резки пенопласта по инструкции (обычно на это уходит 2-3 дня) и подключить станок к USB-порту вашего компьютера. Наши станки работают напрямую через USB-порт, что позволяет использовать современные ПК и ноутбуки (без переходников LPT-USB) и обеспечивает стабильную работу под всеми версиями WINDOWS от ХР до 10, 32/64 бит.
Резка пенопласта на станке для фигурной резки осуществляется нихромовой струной. Диаметр струны может быть от 0,3мм (при установке 6 струн) до 0,5мм (максимум 2 струны). Регулировка накала нихромовой струны осуществляется в программе управления станком и может быть от 0 до 100%, задается с шагом 1%. Скорость фигурной резки пенопласта так же задается в управляющей программе, измеряется в мм/сек, задается с шагом в 0,1мм.
Станок резки пенопласта СРП-3222 собирается из алюминиевых рамы, направляющих и портала. Все узлы рамы станка с октября 2014г дополнены усиливающими уголками для большей жесткости конструкции. В конструкции использованы решения, обеспечивающие плавное и точное перемещение режущей струны станка фигурной резки пенопласта. Мы уделяем особое внимание качеству реза, для нагрева струны используется понижающий трансформатор с гальванической развязкой, что обеспечивает высокое качество реза вне зависимости от плотности материала, а так же безопасность оператора от удара электрическим током.
Блоки управления к станкам фигурной резки СРП — это сбалансированные системы управления ЧПУ, разработанные нашими специалистами непосредственно под линейку производимых станков. Использование качественных комплектующих, высокое качество монтажа, а так же применение электронных модулей собственной разработки, позволяют учитывать все особенности производимого оборудования.
Поворотный стол для резки тел вращения и объемных 3D-моделей с зубчатой передачей обеспечивает точность поворота заготовки.
Станок для фигурной резки пенопласта СРП-3222 поставляется в разобранном виде. Обязательно при передаче транспортной компании заказывается жесткая обрешетка. В комплекте со станком фигурной резки пенопласта идет 100м нихрома 0,3мм. Этого запаса хватает на 3-4 месяца постоянной работы.
Наша компания на рынке производства станков для фигурной резки пенопласта с 2000 года. Станки для резки пенопласта работают в России, Белоруссии, Казахстане, Киргизии, Узбекистане, Украине, Молдове, Латвии, Литве, США, Канаде, ОАЭ.

Дополнительное оборудование:

Дополнительное оборудование для изготовления 3D изделий

Стоимость: 33 000р.

Комплект дополнительного оборудования для фигурной резки пенопласта СРП-М «Мастер»

Подойдет для:

Резка тел вращения (шары, балясины, базы колонн и т.п.).

Резка в свободном стиле (ручной резак).

Работает совместно с поворотным столом.

Стоимость: 45 000р.

Комплект дополнительного оборудования для фигурной резки пенопласта СРП-Ц «Циркуль»

Подойдет для:

Резка радиусных арок.

Стоимость: 33 000р.

Комплект дополнительного оборудования для фигурной резки пенопласта СРП-Д «Дупликатор»

Подойдет для:

Одновременная резка до 16 тел вращений или 3D-моделей.

Стоимость: 51 000р.

Источник

Пенопласт является отличным утеплителем и материалом для изготовления фигур различных форм, но его нельзя разрезать обычным ножом или ножовкой, так как он крошится. Для этого лучше всего использовать станки для резки пенопласта, их можно как купить, так и сделать по одной из схем и руководству своими руками в домашних условиях. Останется лишь нарисовать чертеж на куске вспененного полистирола и вырезать фигуру.

Оглавление:

Разновидности
Модели станков и цены
Инструкция по сборке своими руками

Виды и принцип работы

Принцип действия струнного оборудования для резки одинаков у всех моделей: натянутая струна нагревается под воздействием электричества, подающегося блоком питания, затем по мере продвижения пенопласта с начерченной на нем схемой она его перерезает. В итоге получается ровный аккуратный срез необходимой толщины. Таким станком для фигурной резки пенопласта можно пользоваться самому в домашних условиях, главное, ознакомиться с инструкцией, чтобы не перегреть или порвать струну, а также соблюдать технику безопасности. Во время нарезки вспененного полистирола выделяется токсичный дым, опасный для здоровья, поэтому обязательно следует приобрести средства защиты и обеспечить хорошую вентиляцию в помещении.

Станки между собой различаются по способу резки и бывают следующих типов:

горизонтальные (линейная резка);
вертикальные (фигурная);
ЧПУ;
бесконтактные лазерные.

В первом случае нить расположена горизонтально и может меняться только ее высота. На таком станке чаще всего нарезают пенопласт для утепления чего-либо, например, стен, так как вырезать фигуру на нем крайне сложно. С вертикально расположенной нитью возможно сделать практически любую нарезку (буквы, объемные предметы, плинтуса и так далее) и пользоваться таким станком намного удобнее. Оборудование для резки с ЧПУ управляется компьютером через специальное программное обеспечение, существуют модели, которые могут нарезать одновременно несколько одинаковых фигур за счет наличия ряда струн, как, например, СРП-3220, который поддерживает установку до 6 нитей.

Самую качественную резку пенополистирола производит бесконтактный станок с лазером. Луч аккуратно и точно может разрезать материал какой угодно толщины и вырезать абсолютно любые фигуры – трафареты, животные, буквы. Именно его чаще всего используют при создании декораций из пенопласта для витрин магазинов, различных выставок и мероприятий. К тому же лазерный станок делает работу быстро и с минимальным количеством отходов.

Популярные модели и стоимость

Среди станков для пенопласта с ручным управлением наибольший спрос имеет СРП-К «Контур». Может использоваться как в строительстве, так и для рекламных изделий из пенопласта. Струна всего 1, но абсолютно точно повторяет действия оператора, к тому же станок имеет компактные размеры, что важно для транспортировки. Цена – приблизительно 50 000 рублей. А с ЧПУ наибольшей популярностью пользуется СРП-3222 «СуперМакси», имеет поворотный стол для создания объемных 3D-моделей, поэтому возможна одновременная установка 6 нитей.

Таблица цен, по которым можно купить станок для нарезки пенопласта:

Модель станка	Рабочее поле, мм (длина/ высота/ширина*)	Количество струн	Стоимость, рубли
СРП-3220 «Макси»	ЧПУ	1100х1100х2200	6	190000
СРП-3221 «Макси Универсал»	2200х1100х1500	6	190000
СРП-3222 «Супер Макси»	2200х1100х2200	6	204000
СРП-3223 «Мини»	700х700х700	1	170000
СРП–C «СКАТ» (ручное управление)	—х380х1320	1	44000

* — ширина стола равна длине нити.

Инструкция для самостоятельного изготовления

Для самодельного станка с вертикальным расположением струны потребуются следующие детали:

нихромовая проволока;
прут из алюминия (трубка);
основная опора (оргалит перфорированный) и 2 дополнительных бруска (ножки);
груз для струны – болт с гайками;
2 провода с зажимами («крокодильчиками») и блок питания с реостатом.

К основной опоре приделываются бруски, чтобы она надежно стояла и было пространство для закрепления груза и одного провода. На одной из сторон с ножкой проделывается отверстие для прута из алюминия, после чего его вставляют и проверяют, чтобы он крепко держался и не шевелился. Для этого через него в опору нужно просверлить отверстие и закрепить гвоздем. Теперь необходимо его согнуть своими силами, но так, чтобы резку пенопласта струной возможно было делать по центру опоры или ближе к противоположному краю от трубки. Для этого следует выбрать такую точку на оргалите, в которой будет наиболее удобно выполнять работу, и от нее отмеряется расстояние до прута. Именно на эту длину и необходимо согнуть алюминиевую трубку.

Далее следует просверлить отверстие в столе для резки своими руками, сквозь которое будет проходить нихромовая нить. После этого один ее конец протягивается через него и затягивается на болте между 2-мя гайками, а другой закручивается в виде петли и надевается на прут. К трубке подсоединяется провод с «+», а с «-» к болту и включается блок питания, а через реостат регулируется температура нагрева нити, чтобы она не перекалялась и не превышала 100°С.

Из этих же деталей возможно сделать станок своими руками в домашних условиях с горизонтальным расположением нити, за исключением трубки и груза – вместо них потребуется 2 гвоздя и пружина. Схема сборки следующая: на 2-х краях опоры забиваются гвозди, к 1-му привязывается один конец нити, а на 2-ой надевается пружина,с завязанной на ней струной. Далее подсоединяются провода, включается блок питания с реостатом, регулируется температура нагрева, и теперь можно приступать к резке пенопласта с чертежом.

Дата: 5 июля 2016

Источник

Характеристики

Рабочее поле — 2200х1250х2200мм
Длина режущих струн — 2200мм
Количество режущих струн — 6
Потребляемая мощность — 2000Вт
Формат файлов — PLT, DXF, STL
Наличие — есть в наличии

Подойдет для:

Производство элементов фасадного декора
Несъемная опалубка
Рекламные мастерские/ Свадебный декор / Объемные буквы;
Теплоизоляция, теплоблоки, термопанели, ЛГМ;
Элементы упаковки;
Прочее

Упаковка станка с пов. столом (картон, 115,14кг):

1. 0,45х0,25х0,22м — 14,58кг. (коробка)
2. 2,84х0,10х0,10м — 18,78кг. (коробка)
3. 0,97х0,11х0,23м — 12,26кг. (коробка)
4. 0,82х0,20х0,27м — 31,04кг. (коробка)
5. 0,46х0,36х0,17м — 8,48кг. (коробка)
6. 0,35х0,20х0,20м — 17,54кг. (коробка)
7. 0,86х0,78х0,10м — 12,46кг. (коробка)

СРП-3222 «СуперМакси» – флагман линейки станков серии СРП. Станок подходит как для новичков, только решивших заняться фигурной резкой пенопласта, так и для профессионалов своего дела. Станок для фигурной резки пенопласта позволяет обрабатывать как вспененный пенополистирол (пенопласт) плотностью 15-50 кг/м3, так и экструдированный пенопласт любой плотности.

На станки серии СРП можно установить до 6 режущих струн одновременно. Рабочее поле станка для резки пенопласта СРП-3222 позволяет установить 4 блока пенополистирола одновременно.

Станок подходит как для 2D, так и 3D резки пенопласта.

Для начала работы вам потребуется только собрать станок фигурной резки пенопласта по инструкции (обычно на это уходит 2-3 дня) и подключить станок к USB-порту вашего компьютера. Наши станки работают напрямую через USB-порт, что позволяет использовать современные ПК и ноутбуки (без переходников LPT-USB) и обеспечивает стабильную работу под всеми версиями WINDOWS от ХР до 10, 32/64 бит.

Резка пенопласта на станке для фигурной резки осуществляется нихромовой струной. Диаметр струны может быть от 0,3мм (при установке 6 струн) до 0,5мм (максимум 2 струны). Регулировка накала нихромовой струны осуществляется в программе управления станком и может быть от 0 до 100%, задается с шагом 1%. Скорость фигурной резки пенопласта так же задается в управляющей программе, измеряется в мм/сек, задается с шагом в 0,1мм.

Станок резки пенопласта СРП-3222 собирается из алюминиевых рамы, направляющих и портала. Все узлы рамы станка с октября 2014г дополнены усиливающими уголками для большей жесткости конструкции. В конструкции использованы решения, обеспечивающие плавное и точное перемещение режущей струны станка фигурной резки пенопласта. Мы уделяем особое внимание качеству реза, для нагрева струны используется понижающий трансформатор с гальванической развязкой, что обеспечивает высокое качество реза вне зависимости от плотности материала, а так же безопасность оператора от удара электрическим током.

Блоки управления к станкам фигурной резки СРП — это сбалансированные системы управления ЧПУ, разработанные нашими специалистами непосредственно под линейку производимых станков. Использование качественных комплектующих, высокое качество монтажа, а так же применение электронных модулей собственной разработки, позволяют учитывать все особенности производимого оборудования.

Поворотный стол для резки тел вращения и объемных 3D-моделей с зубчатой передачей обспечивает точность поворота заготовки.

Станок для фигурной резки пенопласта СРП-3222 поставляется в разобранном виде. Обязательно при передаче транспортной компании заказывается жесткая обрешетка. В комплекте со станком фигурной резки пенопласта идет 100м нихрома 0,3мм. Этого запаса хватает на 3-4 месяца постоянной работы.

Наша компания на рынке производства станков для фигурной резки пенопласта с 2000 года. Станки для резки пенопласта работают в России, Белоруссии, Казахстане, Киргизии, Узбекистане, Украине, Молдове, Латвии, Литве.

Источник

Пенополистирол — отличный материал, и его можно использовать для многих вещей, таких как прототипирование, изготовление пропеллеров и даже самолетов на радиоуправлении. Однако резать пенополистирол может быть очень непросто. Лучшим инструментом для этого является резак для поролона с горячей проволокой. Я хотел иметь возможность перерабатывать пенополистирол для будущих проектов, поэтому решил сделать свой собственный.

Станок для резки пенопласта с горячей проволокой довольно легко сделать, и многие люди это уже делали. Но я не хотел просто копировать чужой дизайн, поэтому разработал свой собственный с лучшими функциями, которые только мог придумать. Я тоже постарался, чтобы это выглядело круто и добавил на стол лазерную гравировку!

Этот проект был разработан для резки на фрезерном станке с ЧПУ, но его точно можно сделать вручную! Я включил все файлы дизайна, так что вы можете создать свой собственный станок для резки пенопласта. Давайте начнем!

Предупреждение:

Всегда режьте пенополистирол в хорошо проветриваемом помещении, чтобы не вдыхать пары. Провод ГОРЯЧИЙ, не трогайте его!

Примечание: данная статья является переводом.

Шаг 1. Дизайн и особенности

Дизайн

Поскольку я хотел использовать свой фрезерный станок с ЧПУ для изготовления всех деталей для этого проекта, мне пришлось сделать «полный» чертеж в Solidworks. Этот проект довольно простой, но я также хотел, чтобы он выглядел хорошо. Как видите, я добавил много кривых и других деталей для эстетики. На мой взгляд, выглядит довольно круто! Я экспортировал все детали как файлы DXF (см. Следующий шаг), чтобы я мог создать траектории для фрезерного станка с ЧПУ.

Функции:

Производительность резки: Этот резак для пенопласта может резать на максимальной высоте 200 мм и шириной 200 мм.
Упор: Он оснащен регулируемым упором, который позволяет делать точные прямые пропилы.
Стол с лазерной гравировкой: Метки на столе позволяют установить упор на точном расстоянии от режущей проволоки.
Металлическая защита стола: Съемная металлическая шайба защищает стол от случайных ожогов.
Пружина натяжителя: Нихромовая проволока при нагревании расширяется. Без натяжителя при нагревании резака проволока ослабнет. Пружина в верхней точке крепления удерживает трос прямо.
Банановые штекеры: Устройство можно легко подключить к настольному источнику питания с помощью нескольких банановых кабелей (тестовых проводов).
Легко собирается: Я добавил карманы ко всем деталям, которые помогают выровнять их при сборке машины.
Выглядит круто!

Шаг 2: Инструменты и материалы

Этот проект был сделан из вещей, которые валялись у меня дома. Если вам нужно приобрести все компоненты, это, вероятно, будет стоить около 20-30 долларов (без учета блока питания). Я использовал настольный переменный блок питания, потому что он позволяет изменять температуру провода.

Материалы:

Фанера березовая (12 мм и кусок 18 мм);
Клей для дерева;
Винты (примерно 22×4 мм);
2 рым-болта M6 или 1/4 дюйма;
2 болта с квадратным подголовком M6x40 мм или 1/4 дюйма;
Гайки и шайбы M6 или 1/4 дюйма;
2 ручки M6 или 1/4 дюйма;
Нихромовая проволока (я использовала 0,5 мм, 30 см);
Толкающая пружина;
Бронзовая втулка (дополнительный внутренний диаметр 6 мм) или 1/4 дюйма;
Банановые заглушки (опционально, розетка);
Шайба большая M12;
Проволока;
2-проводной разъем (круглый);
Резиновые ножки (опционально);
Отделка деревом (по желанию);
Настольный источник питания (или другой источник питания с правильным напряжением/током).

Инструменты:

Фрезерный станок с ЧПУ;
Лазерный гравер (опция);
Зажимы;
Сверлильный станок;
Шлифовальная машина/наждачная бумага;
Отвертка;
Клещи для обжима соединителей проводов (опция).

Шаг 3: Резка

С помощью фрезерного станка с ЧПУ:
Этот проект был разработан для резки на фрезерном станке с ЧПУ. Я использовал CamBam, чтобы преобразовать все файлы DXF в пути к инструментам для машины. CamBam — это очень простая в использовании программа, которая очень хорошо работает с простыми 2D-элементами. Я приложил все файлы DXF ниже.

Подачи и скорости:
— 1200 об/мин;
— 1500 мм/мин;
— глубина 3 мм за проход.

Концевая фреза с нисходящей спиралью
Для этого проекта я использовал специальную твердосплавную концевую фрезу со спиральной нисходящей кромкой. Эта концевая фреза не вытягивает стружку вверх, а толкает ее вниз. Этот тип концевой фрезы очень хорошо работает с фанерой. Я обнаружил, что обычные концевые фрезы могут оставлять очень грубые края, потому что они подтягивают верхний слой шпона. Концевая фреза с нижней кромкой оставляет очень чистую кромку! Основное преимущество для меня в том, что мне не нужно использовать выступы, чтобы удерживать детали на месте. Поскольку опилки попадают между заготовкой и обрезком, куски удерживаются на месте достаточно надежно, чтобы прорезать их насквозь. Для фанеры я всегда использую твердосплавные концевые фрезы. Клей в фанере действительно очень быстро затупляет концевые фрезы из быстрорежущей стали.

Вручную:
Если у вас нет фрезерного станка с ЧПУ, вы все равно можете сделать этот проект. Вы можете распечатать файлы DXF как шаблоны и наклеить их на фанеру. Ленточная пила, лобзик или даже лобзиковый станок должны хорошо подойти, чтобы вырезать все части. Обратите внимание, что все изгибы и отверстия на ручке чисто эстетические. Если хотите, можете оставить все квадраты. Карманы в столе и в основании служат для дополнительной поддержки и выравнивания деталей, но не являются полностью необходимыми.

Шаг 4: Сверление

Я использовал ЧПУ, чтобы просверлить предварительные отверстия. На сверлильном станке я просверлил их до окончательного размера. Все отверстия под винты утоплены, а в основании — большое отверстие снизу для гайки и шайбы рым-болта. В рычаге имеется 8-миллиметровое отверстие для бронзовых втулок. Я также просверлил отверстия, чтобы установить несколько банановых заглушек с внутренней резьбой. Они будут использоваться для подачи питания на резак.

Затем я установил стол и перенес места отверстий на опоры. Я просверлил эти отверстия предварительно, чтобы древесина не раскололась, когда позже в них будут закручены шурупы.

Шаг 5: Шлифование и подгонка

Теперь наступает любимая всеми часть всего проекта, шлифование. Легче шлифовать детали сейчас, чем когда все собрано. Я использовал шлифовальную машинку для поверхностей и вручную закруглял углы.

Фанера, которую я использовал, оказалась немного толще, чем я планировал. Я должен был измерить это заранее, потому что теперь карманы немного маловаты. Я использовал острый нож и стамески, чтобы немного расширить прорези.

Шаг 6: Лазерная гравировка стола

Около года назад я получил станок с ЧПУ Shapeoko от Instructables. Поскольку у меня уже есть самодельный фрезерный станок с ЧПУ, я решил переделать его в небольшой лазерный гравер.

Я хотел добавить на стол отметки в 1 см. Это позволяет точно установить упор на определенном расстоянии от проволоки.

Как вы, вероятно, можете видеть на картинке, я изначально испортил нумерацию строк… Я должен был начать с 0 вместо 1, поэтому мне пришлось отшлифовать и переделать числа.

Шаг 7: Приклеивание

Теперь, когда все детали готовы, пришло время склеить все вместе. При склеивании убедитесь, что все детали имеют правильную форму. Стол только прикручивается, это позволяет снять его, чтобы получить доступ к рым-болту.

Шаг 8: Отделка

Я использовал лак для мебели, для отделки всех деталей. Я не думаю, что это действительно необходимо для этой машины, но это немного улучшит ее внешний вид и защитит от жирных следов.

Шаг 9: Установка нихромовой проволоки

Шаг 1: Подсоедините клеммы к проводам и установите нижний рым-болт с двумя шайбами и двумя гайками.

Шаг 2: Проденьте нихромовую проволоку через рым-болт и закрутите ее вокруг, чтобы закрепить.

Шаг 3: Установите стол и пропустите проволоку через стол и шайбу.

Шаг 4: Временно прижмите рычаг к основанию, его положение будет изменено позже.

Шаг 5: Установите бронзовые втулки.

Шаг 6: Установите верхний рым-болт с прикрепленными пружиной и тросом (см. Рисунок).

Шаг 7: Надавите на верхний рым-болт до упора и подсоедините провод так же, как и к нижнему рым-болту.

Шаг 8: Убедитесь, что проволока перпендикулярна столу, и соответствующим образом отрегулируйте положение рычага.

Шаг 9: Закрепите рычаг на месте несколькими винтами. Я также добавил дополнительный болт через основание и рычаг, чтобы сделать соединение еще более прочным.

Шаг 10: Установка упора

Два болта с квадратным подголовком входят в прорези стола, квадратные детали под головкой не позволяют им поворачиваться.

Шаг 11: Подключение

Я установил на основание две розетки типа «банан», чтобы легко подключить резак к настольному источнику питания с помощью некоторых тестовых проводов. К этим штекерам подключаются кабели и крепятся стяжками к кронштейну.

Шаг 12: Ватты, амперы, вольты?

Я использовал этот калькулятор для нихромовой проволоки, чтобы выбрать правильное напряжение и силу тока. Настольный блок питания, который я использовал, имеет регулируемый предел тока. У меня 3 вольта и 2,2 ампера сработали хорошо.

Обратите внимание: если у вас нет регулируемого источника питания, вы можете попытаться найти источник питания с правильной мощностью.

Шаг 13: Тестовая резка

На фотографиях выше вы можете увидеть пару тестовых образцов, которые я сделал. Я использовал шаблон оленя, который можно найти здесь.

Шаг 14: Заключение

Как вы могли видеть на предыдущем шаге, резак работает очень хорошо! Мне очень нравится, как это получилось, и это будет отличный инструмент для использования в будущем. Упор и лазерная гравировка оказались очень удобными для изготовления заготовок из пенополистирола.

Я надеялся, что вам понравилось читать это руководство, и хотел бы услышать ваши идеи и предложения по этому проекту в комментариях.

Популярные станки для резки пенопласта:

Станок для резки пенопласта (пенополистирола) с ЧПУ СРП-3222

Станок подходит как для новичков, только решивших заняться фигурной резкой пенопласта, так и для профессионалов своего дела. Станок для фигурной резки пенопласта позволяет обрабатывать как вспененный пенополистирол (пенопласт) плотностью 15-50 кг/м3, так и экструдированный пенопласт любой плотности. На станок можно установить до 6 режущих струн одновременно. Рабочее поле станка для резки пенопласта СРП-3222 позволяет установить 4 блока пенополистирола одновременно.

Станок для резки пенопласта с ЧПУ СРП-3221

СРП-3221 – станок подходит как для новичков, только решивших заняться фигурной резкой пенопласта, так и для профессионалов своего дела. Станок для фигурной резки пенопласта позволяет обрабатывать как вспененный пенополистирол (пенопласт) плотностью 15-50 кг/м3, так и экструдированный пенопласт любой плотности.

Станок для резки пенопласта ручной СРП-С

Спектр применения станка с ручным управлением СРП-С подойдет для производства элементов утепления и отделки при строительстве и реставрации зданий (кровельные работы, фасады зданий и т.п.).

Источник

Рейтинг основных форумов
Городские форумы
Городской форум
Городской форум для новичков
Нижегородская политика
Жалобная книга
Бабский форум
Мужской
Анонимный медицинский форум
Дурацкие вопросы
Автофорумы
Автофорум главный
Девушка за рулем
ВАЗ форум
4х4 форум
Жалобный
Шевроле Форум
Такси
Автозапчасти
Гаражный форум
KIA-форум
Рено форум
Hyundai Форум
VAG Форум
Форумы покупок
Центр раздач: информационный форум
Глав-Пристрой (со всех форумов, взрослый)
Совместная покупка
Совместная покупка: центральный
Совместная покупка: взрослый
Совместная покупка: вкусный
Совместная покупка: мама и малыш
Совместная покупка: уютный
Совместная покупка: сбор предоплаты, раздачи
Совместная покупка: услуги
Совместная покупка: область
Совместная покупка: Дзержинск
Совместная покупка: Саров
Зарубежные интернет-покупки
Покупаем вместе
Покупаем Вместе: Основной
Покупаем вместе: БОЛЬШОЙ ШОПИНГ (взрослый)
Покупаем вместе: БЕБИ-ШОП (детский)
Покупаем вместе: ДОМОВОЙ
Покупаем вместе: ГАСТРОНОМ
Покупаем вместе: Сбор предоплаты, раздачи
Покупаем Вместе: пристрой
Покупаем Вместе: услуги
Выгодная покупка
Выгодная покупка — общие вопросы
Выгодная покупка — взрослый
Выгодная покупка — детский
Выгодная покупка — сбор предоплаты, раздачи
Выгодная покупка — объявления
Форум закупок
Мой малыш
Мой малыш — Основной
Мой малыш — Объявления. Общий
Мой малыш — Объявления: детская одежда
Мой малыш — Объявления: детская обувь
Мой малыш — Объявления: детский транспорт, игрушки, мебель
Халявный
Халявный (основной)
Котята и др. животные
Элитный (продажа неликвидных товаров)
Услуги
Домоводство
Полезный форум
Бытовые проблемы
Деревенский форум
Домоводство
Цветочный форум
Форум владельцев кошек
Дачный. Основной.
Бытовая Техника
Творческий
Рукоделие основной
Форумы по интересам
Фиолетовый форум
Сделаны в СССР
Музыкальный
Кино форум
Кладоискатели и коллекционеры
Рыболовный
Охотничий
Стильный форум
Флирт, Любовь, Знакомства
Фотофорум
Здоровье
Развитие Человека
Пивной форум
Кулинарный
Парфюмерный
Парфюмерная Лавка
Собачий форум
Собачий форум: Основной
Собачий форум: пристрой животных
Наши Дети
Наши дети
Школьный форум
Особые дети
Технофорумы
Интернет-НН
GPS форум
Мобильный форум
Техно-форум
Технотуса
Проф. и бизнес форумы
Бизнес форум
Фотография
Недвижимость
Банковский форум
Медицина
Форум трейдеров
Бухучет и аудит
Юридический
Подбор персонала
Разработчики ПО
Строительные форумы
Строительный форум (основной)
Окна
Форум электриков
Мебель
Кондиционирования и вентиляция
Форум строительных объявлений
Форум проектировщиков
Все строительные форумы
Туризм, отдых, экстрим
Туризм, отдых, экстрим
Спортивные форумы
Клуб болельщиков
Спортплощадка
Боевые искусства
Велофорумы Нижнего Новгорода
Велофорум Нижнего Новгорода
Путешествия
Нижегородская область
Недвижимость
Недвижимость
Ипотека
Земельный форум
ТСЖ
Садоводческое товарищество
Жилые районы
Автозаводский район
Сормовский район
Мещерское озеро
Все форумы районов
Форумы домов
Корабли
Новая Кузнечиха
Октава ЖК (ул. Глеба Успенского)
Мончегория ЖК
Аквамарин ЖК (Комсомольская пл.)
Сормовская Сторона ЖК
КМ Анкудиновский парк ЖК
Красная Поляна ЖК (Казанское шоссе)
Времена Года ЖК (Кстовский р-он)
Стрижи ЖК (Богородский р-он)
На Победной ЖК (Победная ул., у дома 18)
Окский берег ЖК (п. Новинки)
Цветы ЖК (ул. Академика Сахарова)
Деревня Крутая кп (Кстовский р-он)
Опалиха кп (Кстовский р-он)
Юг мкр. (Южный бульвар)
Гагаринские высоты мкр.
Бурнаковский мкр.
Белый город мкр. (60-лет Октября ул.)
Зенит ЖК (Гагарина пр.)
Седьмое небо ЖК
Все форумы домов
Частные форумы
Свадебный форум
Саровский Клуб Покупателей
Июньские мамочки
Форум безумных идей
Ночной форум
Королевство кривых зеркал
Ищу вторую половинку!
Лютики-цветочки КУПЛЯ-ПРОДАЖА
Отряд стройности
Пчеловодство
Форум ленивых
Волейбольный клуб туристов
Встречи для секса
Буду мамой!
Алкогольный форум
Лютики-цветочки
Котоводство
Форум сексуального опыта
Свободка
Форум модераторов
Форум забаненных
Новый форум модераторов
Отзывы и предложения (техподдержка)

По вашему запросу ничего не найдено.
Пожалуйста переформулируйте запрос.

Общение
Автофорумы
Автофорум главный

С друзьями на NN.RU

У вас пока нет друзей на NN.RU, поэтому ссылка на тему не может быть отправлена.

Воспользуйтесь поиском, чтобы найти новых друзей.

В социальных сетях

есть у кого нечто подобное ? нужны консультации или сделаю заказ на 450-500 кр.

лично я не понял о чём речь. типа ап.

типа изделия из пенопласта настолько востребованы? или я тоже не понимаю еврея

почему что? я только одно применение вижу — макеты. т.е. от силы раз в полгода будешь его запускать, и то если повезет

Александр, или к рекламщикам — декор52 и иже с ними, или собрать станочек самостоятельно. Самопальный станок обойдётся грубо в 30 тыр, всё есть на алиэкспрессе. Станок я могу собрать))) Он мне самому будет интересен, с последующим выкупом)))

Прикольная штука. А для чего она в практическом применении?

Мечтаю купить себе 3д принтер какой нибудь. Не для дела. Для души) Модельки какие нибудь «печатать». Но пока жаба душит для «безделья» покупать ))

в практическом применении — для хобби.
чуть доработав станок можно сделать ЧПУ фрезер (мебелЯ, ювелирка, спецзадачи). поменяв головку на плазменный эффектор (готовый китайский кит около 25 тыс. руб.) можно резать сталюгу.

Цены давно уже не такие. Да и с негабаритом и большим весом посылок- большой вопрос.

2 nema 23, 2 nema 17, 1 cnc board, 4 контроллера тянут всего на 3 кило, по деньгам 15 тыр

прокат, питалово и ШВП покупаются здесь

ну пусть бюджет будет в 40 тыр

а программа управления с привязкой к архикаду ?

mach3

из ахтыгада модель портируется 3ds’ом в другой ахтыгад или рино, разбивается на слои, рисуются входы-выходы струны, режется.

а возможность нареза шип-паз по всем четырём сторонам непрямоугольной выпукло-вогнутой детали ?

пятая ось в виде поворотного стола решит проблему

вообще контроллеры есть шестиосевые, к одному компу без плат расширения com-портов можно подключить два контроллера

можно сделать портальный станок-трансформер под струну и под фрезер — им такие вещи делать, но проще по сечениям с последующей склейкой

главное — понимание для чего нужна вырезанная деталь

мне — для последующего оклеивания двумя слоями стеклоткани весом 40 и 80 гр/м2)))

вообще после cnc станка доводочных операций вручную очень много.

склейка не подойдёт ибо перед окончательной сборкой конструкция имеет приличные зазоры . рассматриваю принцип лего с последующим армированием сеткой по клею или напылением бетона с фиброй .

тот рисунок в натуральную величину .

rabinovich писал(а)
рисунок в натуральну

гм. станок вроде имеет смысл делать.

расчёт на почту бы . под мои требования естнно .

тогда уж лучше замутить 3D принтер..
по цене встанет дешевле и изделия все таки пластиковые будут, а не пенопластовые…
и точность значительно выше…

ну приценись к изделию с размерами 1800х300х500 (ростовая фигура человека) — сколько на неё уйдёт катушек пластика

3д принтер это такой быдлогаджет (как и планшет), который представляет собой сильно упрощенный и удешевленный чпу фрезер.

точность… ну-ну. лучковая чпу пенорезка имеет точность 0,1 мм, но на пролёте 1,5 м. пенорезка на ШВП и хивиновских рельсах будет иметь точность в 0,05 мм, чпу фрезером можно ешшо точнее.

3д принтер настольного варианта имеет три дохлых шаговых моторчега как в струйном принтере и грубо термопистолет
цена комплектухи на 3д принтер от силы 5 тыр, однако прайс от 30 начинаецца)))

ну конечно для больших фигур это дорого будет..
а вот что то в пределах размеров автомобильного пластика (накладок разных и т.п), вполне приемлемо…
Все зависит от того, какие размеры деталей и какова конечная цель продукта.

откуда прайс начинается я знаю…)))) равно как и реальную его себестоимость..))

термопистолеты для чпу станков продаюцца отдельно, драйвера к ним тоже отдельно))) никто не мешает чпу фрезер оснастить такой головкой))) вот только имея чпу фрезер такой хернёй обычно не заморачиваются. наоборот — бывает, обратно — нет)))

я не утверждаю, что 3D лучше, чем ЧПУ.
Просто 3D дешевле в себестоимости изготовления и для малых форм возможно выгоднее использовать его..

BCT писал(а)
Просто 3D дешевле в себестоимости изготовления

дороже. сильно дороже. в десятки раз.

С друзьями на NN.RU

У вас пока нет друзей на NN.RU, поэтому ссылка на тему не может быть отправлена.

Воспользуйтесь поиском, чтобы найти новых друзей.

В социальных сетях

По вашему запросу ничего не найдено.
Пожалуйста переформулируйте запрос.

Источник

Актуальное

Станок для фигурной резки пенопласта

Характеристики

Подойдет для:

Упаковка станка с пов. столом (картон, 115,14кг):

Шаг 1. Дизайн и особенности

Дизайн

Функции:

Шаг 2: Инструменты и материалы

Материалы:

Инструменты:

Шаг 3: Резка

Шаг 4: Сверление

Шаг 5: Шлифование и подгонка

Шаг 6: Лазерная гравировка стола

Шаг 7: Приклеивание

Шаг 8: Отделка

Шаг 9: Установка нихромовой проволоки

Шаг 10: Установка упора

Шаг 11: Подключение

Шаг 12: Ватты, амперы, вольты?

Шаг 13: Тестовая резка

Шаг 14: Заключение

Популярные станки для резки пенопласта:

Это тоже интересно:
