Сник м6 10 инструкция по применению

Описание:

Сигнализатор напряжения индивидуальный касочный «СНИКМ 6-10» (в дальнейшем сигнализатор)

предназначен для предупреждения персонала, работающего на воздушных линиях электропередачи

(ВЛ) о нахождении в потенциально опасной зоне, из-за приближения к проводам, находящимся

под напряжением 6 – 10 кВ на опасное расстояние − менее 2 м, при этом чувствительность сигнализатора

такова, что сигналы о наличии напряжения подаются только при приближении оператора к проводам ВЛ

(при подъеме на опоры ВЛ) и не подаются при нахождении оператора на земле.


По требованию заказчика выпускается модификация сигнализатора для работы в распредустройствах 6-35 кВ,

при этом сигнализатор срабатывает только при открытой дверце ячейки.


Дистанция срабатывания – не менее 1м от токоведущей части.

Чувствительность сигнализатора (дистанция срабатывания) – расстояние между сигнализатором,

закрепленным на каске, одетой на голову электромонтера и ближайшим проводом, находящимся

под напряжением, при котором возникает прерывистый светозвуковой сигнал.

Комплект поставки:

Описание электроизмерительных приборов:

Электроизмерительные приборы это класс устройств, которые, так или иначе, измеряют различные электрические величины. Стоит заметить, что в эту группу входят не только те инструменты, которые направлены непосредственно на измерение величин, но и такие, которые могут выполнять и дополнительные функции, наряду с измерением. А также те, чьей основной задачей не является само измерение, но она выполняется в комплексе со всей работой прибора.

Область применения электроизмерительных приборов рассматриваемые приборы имеют широчайший спектр применения. Сюда входит и медицина, и научные исследования, и промышленность, и транспорт, и энергетика, и связь, и многие другие сферы. Используем мы и представителей электроизмерителей в быту, чтобы вести учет потребляемой нами электроэнергии. А с тех пор, как изобрели специальные датчики, которые преображают любой вид энергии в электрическую, применение таких приборов возросло до вселенских масштабов.

Продажа электроизмерительных приборов — основное направление деятельности компании. Купить электроизмерительные приборы в нашем интернет-магазине просто, выберите подходящую по характеристикам модель и нажмите заказать в один клик, и.

Электроизмерительные приборы:

В жизни современного человека повсеместно используются различные электронные устройства и электрическое оборудование. Вместе с этим широкую распространенность и востребованность получили электроизмерительные приборы, без которых просто невозможно обеспечить нормальное функционирование любой системы.

Необходимость контроля большего количества параметров, характеризующих качество и определяющие безопасность эксплуатации электрооборудования, обуславливает широкий выбор и разнообразие электроизмерительных приборов: от простейших индикаторов до специализированных регистраторов отдельных параметров, интеллектуальные измерители и многофункциональные системы дистанционного контроля.

Типы электроизмерительных приборов:

Классификация электроизмерительных приборов производится по назначению, принципу действия, измеряемым параметрам, исполнению, функциональности, способу представления результатов измерений и другим признакам.

Приборы индикаторного типа:

это простые и эффективные инструменты, с помощью которых вы можете не только выявить наличие напряжения переменного и постоянного тока, но и повысить безопасность выполнения работ.

Для определения численных величин электрических параметров ранее преимущественно использовались системы электроизмерительных приборов электромагнитного, магнитоэлектрического, индукционного, электродинамического типа, которые оснащались стрелочным индикатором. В настоящее время наибольшее распространение получили цифровые измерительные приборы, отличающиеся повышенной точностью, чувствительностью, компактностью и широким диапазоном измерений. Впрочем, аналоговые приборы по-прежнему используются в качестве учебных инструментов или там, где применение цифровой техники нежелательно.

В ходе диагностики и наладки различного оборудования будет полезен комбинированный электроизмерительный прибор или мультиметр, основным достоинством которого является универсальность и многофункциональность. Автоматические тестеры с процессорным управлением, представляющие собой многофункциональные приборы типа «всё в одном», обеспечивают возможность выполнения в автоматическом режиме целого комплекса проверок электрических агрегатов и систем при минимальных трудозатратах.

Осциллографы, с помощью которых вы можете визуально фиксировать форму сигнала, используются не только для наладки электронных устройств, но и для отслеживания наличия искажений и помех.

Наибольшую производительность и наибольшую функциональность обеспечивают измерительные системы, которые регистрируют одновременно несколько разнообразных электрических параметров. Преимуществом «интеллектуальных» электроизмерительных приборов является то, что помимо фиксации результатов измерений, они могут самостоятельно производить их анализ.

Выбирая, какие электроизмерительные приборы купить, следует учитывать, что для контроля качества, гарантийного обслуживания, наладки медицинского оборудования и проверки устройств безопасности, официальных исследований с документированием получаемых результатов могут использоваться только те модели, которые внесены в Государственный реестр средств измерений.

Сигнализатор напряжения СНИКМ 6-10 предназначен для предупреждения персонала, работающего на воздушных линиях электропередач (ВЛ) о нахождении в потенциально опасной зоне из-за приближения к проводам и мачтовым трансформаторным подстанциям, находящимся под напряжением 6-10 кВ на опасное расстояние − менее 2 м, при этом   чувствительность сигнализатора такова, что сигналы о наличии напряжения подаются только при   приближении оператора к проводам ВЛ (при подъеме на опоры ВЛ) и не подаются при нахождении   оператора на земле.
По требованию заказчика выпускается модификация сигнализатора для работы в  распредустройствах 6-10 кВ, при этом сигнализатор срабатывает только при открытой дверце ячейки.

Дистанция  срабатывания – не  менее 1м  от  токоведущей части.

Чувствительность сигнализатора СНИКМ 6-10 (дистанция срабатывания) – расстояние между  сигнализатором, закрепленным на каске, одетой на голову электромонтера и ближайшим проводом, находящимся под напряжением, при котором возникает прерывистый свето-звуковой сигнал.

При напряжении линии 6  – 10 кВ дистанция срабатывания составляет не более 2 м и не менее 0.6 м.

Низкая величина рабочего тока электрической схемы позволяет использовать сигнализатор без замены элемента питания в течение всего срока эксплуатации — 10 лет.

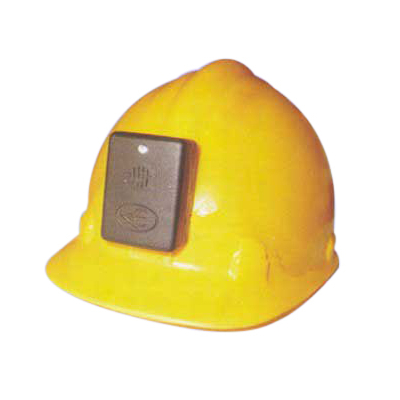

СНИКМ 6-10 – касочный сигнализатор напряжения

Назначение сигнализатора СНИКМ6-10

Сигнализатор напряжения индивидуальный касочный «СНИКМ 6-10» предназначен для предупреждения персонала, работающего на воздушных линиях электропередачи (BЛ) о нахождении в потенциально опасной зоне, из-за приближения к проводам, находящимся под напряжением 6-10 кВ на опасное расстояние — менее 2 м, при этом чувствительность сигнализатора такова, что сигналы о наличии напряжения полаются только при приближении оператора к проводам BЛ (при подъеме на опоры BЛ) и не подаются при нахождении оператора на земле.

По требованию заказчика выпускается модификация сигнализатора для работы в распредустройствах 6-10 кВ, при этом сигнализатор срабатывает только при открытой дверце ячейки.

Дистанция срабатывания — не менее 1 м от токоведущей части.

Чувствительность сигнализатора (дистанция срабатывания) — расстояние между сигнализатором, закрепленным на каске, одетой на голову электромонтера и ближайшим проводом, находящимся под напряжением, при котором возникает прерывистый свето-звуковой сигнал.

Принцип работы сигнализатора СНИКМ 6 10

Принцип действия сигнализатора основан на наведении разности потенц¬иалов между двумя электродами, внесенными в электрическое поле Сигнализатор выполнен в диэлектрическом корпусе, па задней поверхности которого размещен прижим, при помощи которого сигнализатор крепится на каске. Прижим одновременно является выключателем питания и самопроверки сигнализатора.

Включение (сигнализатора осуществляется автоматически при его установке на каске. При этом сигнализатор выдает короткий светозвуковой сигнал, подтверждающий его включение и работоспособность, т.е. имеет функцию самоконтроля.

Сигнализатор надежно работает на любых опорах, включая железобетонные, с заземляющим спуском, кабельным вводом, линейным разъединителем и т.п.

«МЕРТВАЯ ЗОНА» сигнализатора возможна при приближении головы монтера параллельно оси опоры на расстояние менее 0,2 метра

При отклонении на угол более 10 градусов или удалении от опоры на расстояние более 0,2 метра «МЕРТВАЯ ЗОНА» исчезает.

Сигнализатор обладает динамической чувствительностью, т.е. по мере приближения к токоведущим частям, находящимся под напряжением, частота светозвуковых импульсов сигнализатора увеличивается.

Сигнализатор позволяет производить предварительную оценку наличия напряжения на токоведущих частях на расстояниях между ними и оператором значительно превышающих безопасные, осуществляется по запросу оператора при замыкании контакта рукой и направлении сигнализатора на токоведущие части.

Низкая величина рабочего тока электрической схемы позволяет использовать сигнализатор без замены элемента питания в течение всего срока эксплуатации 10 лет

Технические характеристики сигнализатора СНИКМ 6-10

Комплектация сигнализатора СНИКМ 6-10

• Сигнализатор СНИКМ 6-10;
• Руководство по эксплуатации.

Документы, файлы, паспорт, инструкция СНИКМ 6-10
