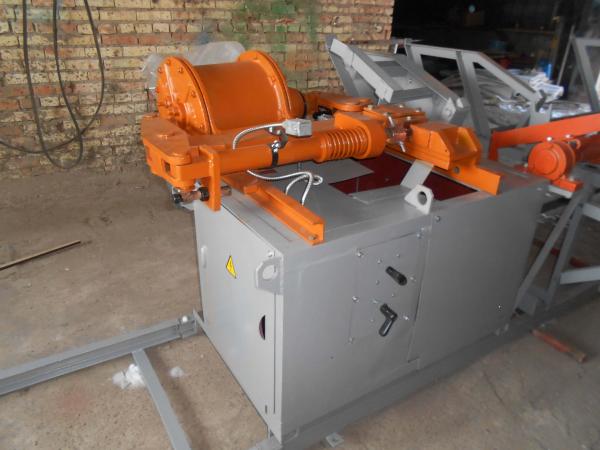

Машина СМЖ-128А для высадки анкеров
Машина предназначена для высадки анкерных головок с предварительным нагревом, осаживаемых на концах арматурного стержня.
Машина для высадки анкеров состоит из рамы, неподвижного и подвижного высадочно-зажимных устройств, механизма передвижения, загрузочного устройства и электрооборудования.
На сварной раме из швеллеров стационарно закреплено неподвижное высадочно-зажимное устройство.
Подвижное высадочно-зажимное устройство монтируется на роликах. Передвижение и фиксация его в требуемом положении осуществляется механизмом передвижения, состоящим из ходового винта и маховичков.
Высадочно-зажимное устройство представляет собой сварную раму, на которой установлены опорная и неподвижная траверсы, соединенные между собой штангами, по которым передвигается подвижная траверса.
Зажимные подвижная и неподвижная контактные губки установлены на неподвижной траверсе. Подвижная контактная губка представляет собой ползун, на котором устанавливаются съемные бронзовые или стальные вкладыши и стальные накладки. Неподвижная контактная губка представляет собой кронштейн, на котором устанавливаются аналогичные съемные вкладыши и накладки. Подвижная и неподвижная губки соединены между собой гибкой медной шиной. Второй контакт — высадочный пуансон — установлен на подвижной траверсе.
Пневмоцилиндр зажима губок установлен внутри рамы под неподвижной траверсой и при помощи рычагов соединен с подвижной губкой, установленной в направляющих неподвижной траверсы.
Пневмоцилиндр высадки установлен на опорной траверсе и шарнирно соединен с подвижной траверсой.
Трансформатор, контактор, электровоздушные клапаны, воздушный редуктор и токоведущие шины смонтированы внутри рамы.
На раме неподвижного высадочно-зажимного устройства установлен пульт управления.
Нагрев стержня до определенной температуры контролируется фотоэлектропирометрами, приемные головки которых установлены в зоне высадки анкера на кронштейнах, крепящихся на рамах обоих высадочно-зажимных устройств.
Для подачи и отвода охлаждающей воды на раме устанавливаются напорный и сливной коллекторы. Трансформатор губки и пуансон охлаждаются последовательно. Вода сливается через открытую воронку на сливном коллекторе.
На задней стенке высадочно-зажимного устройства установлен переключатель ступеней трансформатора. Для сбора окалины под подвижной траверсой установлен съемный лоток.
Загрузочное устройство представляет собой сварную раму, на которой установлены поворотный вал с рычагами, пневмоцилиндр и электровоздушный клапан. На раме со стороны оператора ряд кронштейнов вместе со склизами высадочно-зажимных устройств образуют наклонный стеллаж для заготовок. Подача стержней со стеллажа в зажимные губки, а также сброс готовых стержней в бункер осуществляется при помощи рычагов.
В специальном электрошкафу монтируются фотоэлектронные пирометры, стабилизатор напряжения и другое электрооборудование.
Работа на машине производится в следующем порядке.
Арматурные стержни укладываются на склизы загрузочного механизма. В начале работы один стержень вручную укладывается в губки машины, и установка начинает работать в автоматическом цикле.
При этом включаются электровоздушные клапаны, подающие воздух в пневмоцилиндры зажима стержня и через воз-Душные редукторы в пневмоцилиндры высадки анкеров.
После выдержки времени, достаточного для подхода пуансонов к торцам стержня, включаются трансформаторы нагрева.
По достижении требуемой температуры головки фотоэлектронных пирометров подают команду на отключение трансформаторов нагрева и на включение электровоздушных клапанов, обеспечивающих подачу полного рабочего давления в пневмоцилиндры высадки. Давление воздуха в пневмо-цилиндрах высадки повышается до расчетного, и происходит высадка анкеров на обоих концах арматурного стержня.
После отвода пуансона и разжима губок на левом и правом высадочных устройствах включается загрузочный механизм. При ходе «вверх» происходит подача готового стержня из губок в приемный бункер и захватывается следующая заготовка со склизов. При ходе «вниз» заготовка укладывается в губки машины и в дальнейшем работа происходит автоматически.
В комплект поставки входят машина для высадки анкеров; комплекты монтажных, сменных и запасных частей и техническая документация.
СМЖ-128Б.03.
Продажа машин для высадки анкеров СМЖ-128Б со склада (СПб, Москва, Челябинск, Казань, Ростов-на-Дону) от производителя, производство на заводах-изготовителях и поставки.
Прайс-листы с ценами на СМЖ-128Б.03 запрашивайте в отделе станочного оборудования.
Машина для высадки анкеров СМЖ-128Б.03.
 |
Машина для высадки анкеров СМЖ-128Б.03.02 предназначена для высадки анкерных головок с предварительным нагревом осаживаемых концов арматурных стержней.
|
Технические характеристики СМЖ-128:
| СМЖ-128Б.03 | СМЖ-128Б.03.02 | |
| Напряжение питающей сети, В | 380 | 380 |
| Частота сети, Гц | 50 | 50 |
| Диаметр арматурных стержней,мм (класс АтIV АтV) | 12-14 | 12-14 |
| Длина стержней, мм | 5630-7620 | 11700 |
| Расчетное давление сжатого воздуха, Мпа | 0,6 | 0,6 |
| Расход сжатого воздуха, л/мин | 500 | 500 |
| Установленная мощность, кВа | 150 | 150 |
| Производительность, шт./ч. | 130-80 | 130-80 |
| Усиление высадки, кН | 580 | 580 |
| Расход воды для охлаждения, л/ч. | 800 | 800 |
| Габаритные размеры установки, мм: длина/ширина/высота | 9620/1084/1150 | 12840/1084/1100 |
| Масса, кг | 1120 | 1200 |
Заказать и купить машину для высадки анкеров СМЖ-128 вы можете с заказом отгрузки транспортными компаниями в города: Архангельск, Владивосток, Волгоград, Воронеж, Екатеринбург, Ижевск, Иркутск, Казань, Кемерово, Краснодар, Красноярск, Москва, Нижний Новгород, Новосибирск, Омск, Оренбург, Пенза, Пермь, Ростов-на-Дону, Санкт-Петербург, Самара, Саратов, Тюмень, Уфа, Чебоксары, Челябинск, Ярославль и прочие регионы России.
Оборудование для напрягаемой арматуры
Машина для высадки анкеров СМЖ-128Б.03.02 предназначена для высадки анкерных головок с предварительным нагревом осаживаемых концов арматурных стержней.
На машине предусмотрена высадка анкеров на стержнях из стали классов А-IIIВ, А-IV, А-V, А-VI и термически упрочненных сталей классов Ат-V, Aт-VI.
Полученные заготовки используются при изготовлении предварительно напряженных железобетонных конструкций.
