Sa 30 public address amplifier инструкция

📆13 августа 2009
✒️Ateist
🔎23.399
💬2

Товар снят с производства!

SHOW SA30 представляет собой усилитель мощности, использующийся совместно с системами трансляции и системами оповещения. Максимальная мощность, выдаваемая устройством, достигает 30 Вт (с нагрузкой 4/8/16 Ом и напряжением 100 В). Коммутационные возможности модели представлены двумя микрофонными/линейными входами на разъемах Jack 6.3 мм, одним стерео линейным входом на разъеме RCA, а также одной телефонной линией.

Кроме этого усилитель мощности SA30 располагает регуляторами уровня громкости и тембра для верхних и нижних частот. В модель встроен трехполосный эквалайзер с параметрами 150/1000/6000 Гц. В целом устройством работает в широком частотном диапазоне от 50 до 20000 Гц.

Особенности SA30:

• Усилитель мощности используется в системах трансляции и системах оповещения
• Модель выдает до 30 Вт мощности на нагрузке в 4/8/16 Ом
• На корпусе устройства имеется 2 симметричных Mic/Line входа, 1 стерео линейный вход и 1 телефонная линия
• Диапазон рабочих частот в усилителе лежит в пределах от 50 до 20000 Гц

• SHOW
• Звук SHOW
• Усилители мощности SHOW

Файлы для скачивания

• Инструкция для SHOW SA30 (на англ) (PDF 3 Мб 103 Кб)

Переделка выходного каскада усилителя SHOW SA-30 на цифровой класса D

В ремонт принесли трансляционный усилитель SHOW SA30 (работающий на трансформатор) для удалённых репродукторов (схема 1).

Особенность этого усилителя в том, что он не может работать без нагрузки на выходе трансформатора. Сразу выходной каскад на транзисторах выходит из строя. Транзисторы пробивает. Мало того, что этот усилитель не имеет защиту от К3 или обрыва в линии, так еще и он подвержен сильному перегреву выходных транзисторов из-за малой площади радиатора охлаждения, что всегда ведет к пробою выходных транзисторов. В этом экземпляре, уже меняли пару выходных транзисторов, которые выгорели так, что плата вокруг выводов самих транзисторов выгорела, в некоторых местах обуглилась и её пришлось зачищать до дыр. Вообщем о надёжности выходного каскада усилителя SHOW SA30 ничего хорошего сказать нельзя.

В очередной раз этот усилитель вышел из строя из-за перенапряжения по сети. Сгорел сетевой трансформатор, который по своим характеристикам явно не соответствовал заявленной мощности усилителя (фото 1). Параметры трансформатора- 2*24V, при токе потребления 1.5-2А. Трансформатор довольно редкий по своим массо-габаритным характеристикам и параметрам. И сам усилитель имеет массу недостатков. Поэтому было принято решение переделать выходной каскад на стандартный усилитель на базе цифрового усилителя TPA3116D2 (фото 2), уже собранного на отдельной плате.

По габаритам плата цифрового усилителя хорошо входит в корпус усилителя SHOW SA30, вместо радиатора выходных транзисторов. Переделав крепление, установили вертикально этот цифровой усилитель. А для лучшего охлаждения на маленький охладитель TPA 3116D2 направили кулер на 12V. В качестве трансформатора очень хорошо подошел ТПП-267-220/50. Обмотки соединили, последовательно получив напряжение — 15V (после выпрямителя + /- 23V), при токе во вторичной обмотке 2,5 А. И с небольшой переделкой подключили его к старому усилителю, переделав двухполярное питание в однополярное. Предварительный усилитель с микшером входов использован от усилителя SHOW SA30, в его корпусе (фото 3) .

Фон переменного тока присутствующий на выходе усилителя полностью устранен заземлением минусового вывода выпрямителя питания, на корпус самого усилителя SA30. Качество звука идущего с выхода цифрового усилителя вполне приемлемо. Присутствует очень тихий «белый шум» (шорохи), который не слышно при минимальном уровне воспроизведения полезного звукового сигнала. В целом переделка конструкции усилителя удалась (фото 3). Заявленная мощность 50W. Усилитель прекрасно работает на удалённый динамик 25W, подключенный аудиокабелем сечением 1мм 2 , длинной 7-8 м.

Источник

Интегральный усилитель Arcam SA30: схемотехника класса G и система рум-коррекции Dirac Live

Новый флагманский интегральник Arcam SA30 войдет в серию HDA. Специалисты Arcam получили серьезный опыт работы со схемотехникой G-класса. Ее принцип предусматривает, по сути, использование класса A с подключением дополнительного источника питания для отработки сигналов повышенной амплитуды. Результат, достигнутый в SA30: 120 Вт мощности на канал при нагрузке 8 Ом и 220 Вт на 4 Ом.

Не менее интересна и структура модели, которая, в частности, дополнена 32-битным ЦАПом ESS Sabre ESS9038. SA30 получил поддержку потокового формата MQA (Master Quality Authenticated), в интерпретации, к примеру, Tidal. Статус Roon Endpoint позволит работать с плеером платформы и ее системой библиотек.

Поддержка беспроводных технологий обеспечила Arcam SA30 работу с AirPlay 2, режим стримера uPnP и совместимость с Chromecast. С другой стороны, наличие HDMI ARC позволит усилителю стать беспроблемным дополнением и к телевизору.

Системная интеграция модели обеспечит совместимость с системами управления Control4 и Crestron. Что касается кабельной коммутации, то Arcam SA30 получил четыре цифровых входа и пять аналоговых, в числе которых — переключаемый вход встроенного фонокорректора MM/MC.

И, наконец, Dirac Live, поддерживаемая SA30 технология коррекции помещения, позволит оптимизировать качество звука системы, созданной на базе усилителя, нейтрализуя влияние комнаты, где должна звучать музыка.

Новый интегральник Arcam SA30 станет доступен в Великобритании осенью 2019 года, а о его стоимости пока что ничего неизвестно.

Источник

Интегральный усилитель Arcam SA30: схемотехника класса G и система рум-коррекции Dirac Live

Новый флагманский интегральник Arcam SA30 войдет в серию HDA. Специалисты Arcam получили серьезный опыт работы со схемотехникой G-класса. Ее принцип предусматривает, по сути, использование класса A с подключением дополнительного источника питания для отработки сигналов повышенной амплитуды. Результат, достигнутый в SA30: 120 Вт мощности на канал при нагрузке 8 Ом и 220 Вт на 4 Ом.

Сохранить и прочитать потом —

Не менее интересна и структура модели, которая, в частности, дополнена 32-битным ЦАПом ESS Sabre ESS9038. SA30 получил поддержку потокового формата MQA (Master Quality Authenticated), в интерпретации, к примеру, Tidal. Статус Roon Endpoint позволит работать с плеером платформы и ее системой библиотек.

Поддержка беспроводных технологий обеспечила Arcam SA30 работу с AirPlay 2, режим стримера uPnP и совместимость с Chromecast. С другой стороны, наличие HDMI ARC позволит усилителю стать беспроблемным дополнением и к телевизору.

Системная интеграция модели обеспечит совместимость с системами управления Control4 и Crestron. Что касается кабельной коммутации, то Arcam SA30 получил четыре цифровых входа и пять аналоговых, в числе которых — переключаемый вход встроенного фонокорректора MM/MC.

И, наконец, Dirac Live, поддерживаемая SA30 технология коррекции помещения, позволит оптимизировать качество звука системы, созданной на базе усилителя, нейтрализуя влияние комнаты, где должна звучать музыка.

Новый интегральник Arcam SA30 станет доступен в Великобритании осенью 2019 года, а о его стоимости пока что ничего неизвестно.

Источник

Обзор Arcam SA30

Сохранить и прочитать потом —

Вердикт

Безупречное сочетание системы звукоусиления Arcam с современными функциями стриминга музыки

ПРОТИВ

Не каждый в этом мире отчаянно стремится казаться именно тем, что он представляет собой на самом деле. Некоторые идут на многое, чтобы скрыть свою истинную сущность – подпольные бары, певцы в масках, Брюс Уэйн – в то время как другие, такие как усилитель Arcam SA30, просто не склонны к хвастовству.

Если судить строго по внешности, SA30 вполне мог бы являться представителем любой линейки усилителей Arcam нескольких последних лет. Но, несмотря на отсутствие явных эстетических подсказок, новый Arcam представляет собой полноценную стриминговую систему; по сути это модель «просто добавь АС» того же типа, что и Naim Uniti Atom.

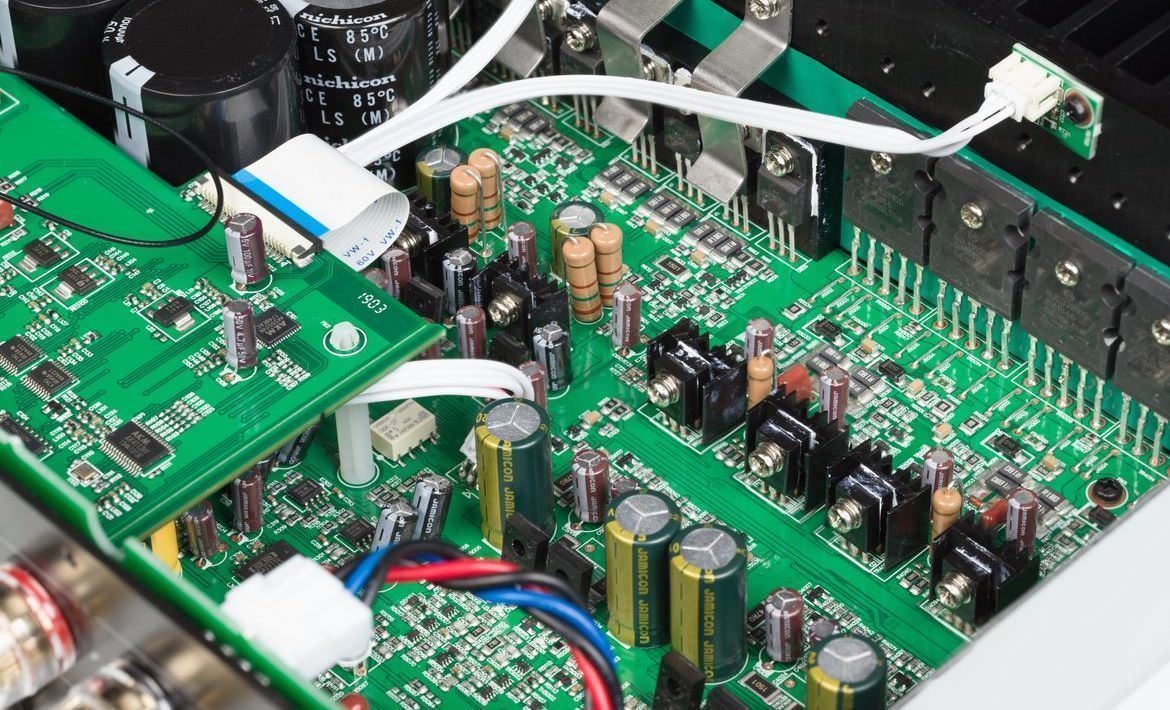

Дополнив свой прославленный стереоусилитель класса G мощностью 120 Вт на канал контуром потоковой трансляции, а также цифровыми и аналоговыми входами, компания Arcam еще больше приблизилась к реализации своей концепции «стереосистемы в коробке», впервые представленной несколько лет назад моделью Arcam Solo Music.

Оснащенность

Но если основной задачей Solo Music было проигрывание дисков, то таланты SA30 более разнообразны. Подсоединив его к сети Ethernet кабелем или посредством Wi-Fi (для последнего необходимо вкрутить антенну, которая входит в комплект), можно воспользоваться функцией AirPlay для прямой трансляции с устройств под iOS, а Google Chromecast обеспечивает стриминг из таких совместимых приложений, как Spotify, Tidal, Qobuz, Deezer и TuneIn Radio, при помощи нажатия одной кнопки.

Поддержка UPnP-трансляции позволяет сделать музыку в форматах Hi-Res-аудио, хранящуюся в той же сети на NAS-сервере, доступной собственному приложению Arcam MusicLife и любому стороннему для управления UPnP – например, mConnect или BubbleUPnP. На наш взгляд, второй вариант предпочтительнее, поскольку функциональность фирменного ПО Arcam оставляет желать лучшего. А подписчики Roon могут сделать в соответствующем приложении устройство Arcam конечной точкой.

32-разрядный ЦАП Arcam ESS Sabre ESS9038 поддерживает не только Hi-Res-аудио, но и MQA, включая файлы с Tidal Masters в этой кодировке.

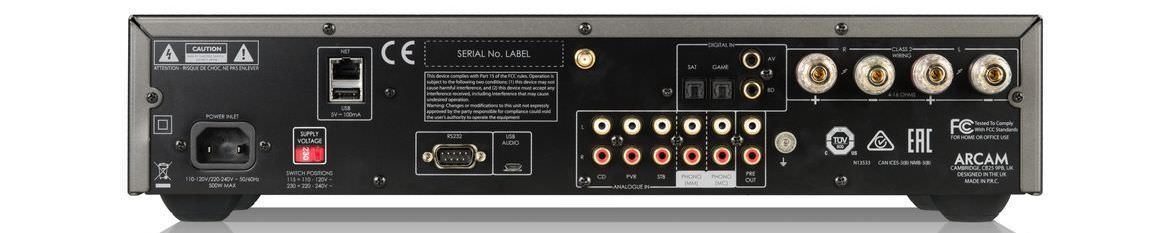

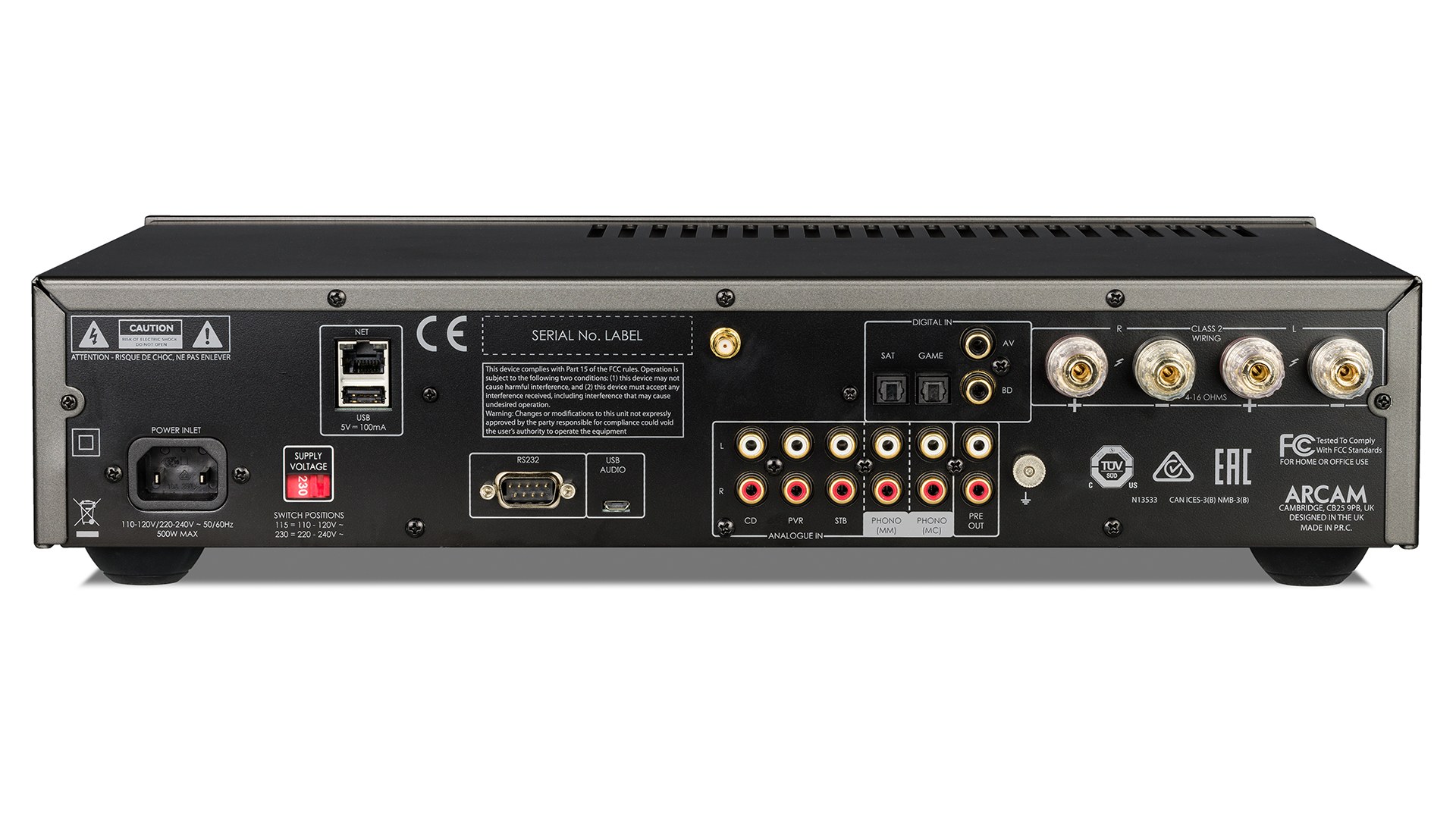

В заголовках новостей чаще упоминаются стриминговые возможности Arcam, однако его физические входы позволяют сделать SA30 ядром системы с множеством источников. В списке цифровых подключений – по два оптических и коаксиальных входа, по одному USB и HDMI с поддержкой eARC. Их дополняют аналоговые – три пары RCA и вход на MM/MC-фонокорректор. Пожалуй, к этому ресиверу без труда удастся подключить практически любой аудиокомпонент или телевизор.

Выход с предусилителя позволяет использовать вместо Arcam другой мощник, а с помощью разъема RS232 можно интегрировать SA30 в автоматизированную систему умного дома. 3,5-миллиметровый разъем на передней панели пригодится для наушников.

Подключите наушники или колонки – и можно отправляться в путешествие по волнам музыки. почти. В SA30 встроена фирменная технология Dirac Live компании Dirac Research подстройки звучания АС в зависимости от акустических свойств помещения, а также подавления нежелательных резонансов, вносимых комнатой.

Вам или вашему дилеру необходимо будет загрузить приложение Dirac Live для ПК или Mac, а затем выполнить требуемые действия (начиная с подключения комплектного микрофона и последующих замеров с его помощью сигналов в 13 позициях в комнате), на основе которой система произведет расчет и откорректирует звучание.

Вы получите кривую отклика, которую сможете легко подстроить вручную, а затем загрузить по беспроводному каналу на SA30. Эта простая процедура значительно повысила чистоту звучания в нашей комнате прослушивания.

Разумеется, для применения цифровой коррекции акустики помещения на любых входах SA30 преобразует аналоговые сигналы в цифровые при помощи встроенного АЦП, обеспечивая возможность их цифровой обработки, а затем с помощью ЦАП вновь превращает в аналог. Режим Analogue Direct позволяет обойтись без этого, напрямую отправляя сигнал с входа на каскад предусилителя.

Конструкция

Усилитель SA30 обзавелся модными функциями стриминга, однако с эстетической точки зрения его по-прежнему можно причислить к традиционным Hi-Fi-компонентам.

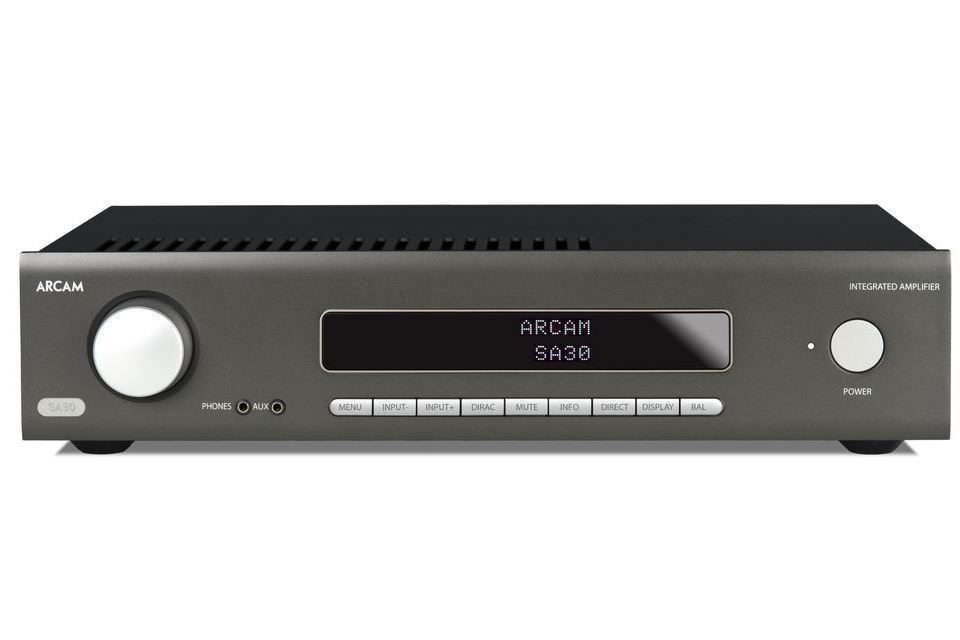

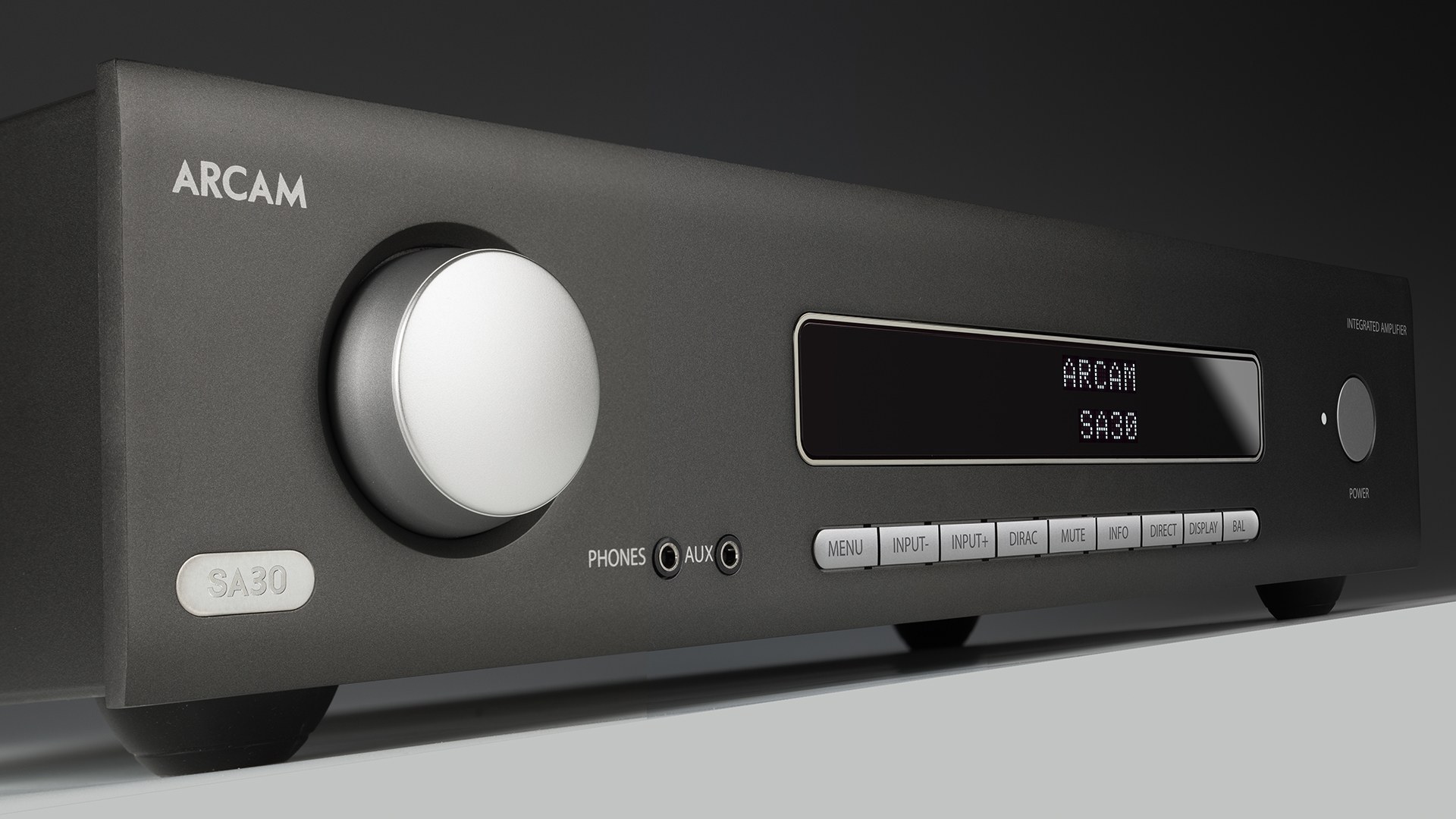

Полноразмерный корпус SA30 и круглые регуляторы (громкости и включения питания), расположенные по обеим сторонам компактного дисплея, воплощают в себе проверенный временем дизайн Arcam; аппарат отлично сочетается с остальными компонентами линейки HDA, в которую он входит, и резко отличается от стильного усилителя Arcam Solo Uno с поддержкой функции потоковой трансляции.

Нам представляется, что любой поклонник консервативных традиций дизайна Hi-Fi-аппаратуры высоко оценит эстетику SA30.

Ничто не намекает на присутствие в этой конструкции стримингового устройства: нет ни габаритного дисплея для демонстрации обложек альбомов, ни все более распространенных сенсорных регуляторов или пресетов. Даже массив кнопок, расположенный под небольшим светодиодным экраном, отвечает за стандартные функции – такие как выход в меню, переключение входов, отключение звука и баланс.

Дисплей не лучшим образом приспособлен для просмотра информации о воспроизводимом треке – смотреть на медленно ползущие буквы не очень-то увлекательно – и нам не хватало возможности время от времени разглядывать обложки альбомов.

SA30 в полной мере присущи плавность звучания, масштабность и могучая сила, которых мы привыкли ожидать от компонентов Arcam и, в частности, их усилителей класса G. В восторге от его универсальности, мы охотно транслировали и воспроизводили библиотеку файлов Hi-Res-аудио с сервера Naim, проигрывали потоки с Tidal и Spotify через Chromecast и дали референсному проигрывателю винила шанс покрасоваться – и все эти варианты прослушивания приносили настоящее удовольствие.

Композиция When The Poet Sings, исполняемая L.A. Salami, в подаче Arcam восхищает чистотой и детальностью: нежное бренчание на акустической гитаре звучит богато и осязаемо, полуразговорный вокал захватывающе динамичен, а все тончайшие нюансы, которые делают его повествование таким убедительным, сохранены целиком и полностью.

Arcam отличается беспримерной страстью к вокалу. Наделенный редкой чистотой и тонкостью проработки, тот разворачивается на масштабном, объемном и тонально сбалансированном полотне, предоставляющем достаточно пространства мелодичным электрическим и задумчивым акустическим струнным инструментам, не ограничивая взаимодействия между ними.

Несмотря на скорость и плавность, SA30 несколько уступает Naim Uniti Atom ритмическими талантами; последнему успешнее удается сплетать отдельные нити в гармоничный узор. Однако более масштабное и легкое звучание Arcam наверняка придется по душе многим слушателям.

SA30 с готовностью обеспечивает масштабность, открытость и мощные басы для достоверной передачи мрачного настроя группы Bon Iver в песне We – и в то же время формирует необходимый объем, сохраняя разборчивость все более плотной аранжировки. Подобная широта позволяет отдать должное атмосферным инструментальным композициям. Colours in Space звучит вполне космически, Arcam отменно воссоздает многомерность и динамический размах фантастического звукового ландшафта.

Из семи доступных цифровых фильтров мы предпочитаем установленный по умолчанию Apodizing; другие варианты, в частности, Brick Wall, Minimum Phase и Fast Roll Off, а также Linear Phase и Slow Roll, дают слегка отличающиеся результаты, так что с ними стоит поэкспериментировать.

Вердикт

Arcam SA30 – отличный пример того, как можно эффективно и ненавязчиво встроить функцию потоковой трансляции в традиционный Hi-Fi-компонент. Благодаря интеграции Chromecast, AirPlay и UPnP вам потребуются только устройство для управления (например, смартфон или планшет) и пара столь же талантливых колонок (таких как KEF LS50, Revel Concerta2 M16 или Fyne Audio F501).

Внушительная батарея входов Arcam позволяет подключить к нему все имеющиеся источники и погрузиться в открытое, плавное и детальное звучание.

Он обходится без роскошеств, ставших непременным атрибутом современных стриминговых устройств – модного дисплея, сенсорных кнопок и «навороченного» приложения – и к тому же немного уступает лидерам класса в ритмичности. Однако SA30 может похвастаться зрелой открытостью и чистотой, и если вы цените в музыке именно эти качества, он будет рад стать сердцем вашей аудиосистемы.

ОЦЕНКИ

Вся техника была протестирована в специальных комнатах «What Hi-Fi?»
https://www.whathifi.com/news/about-us

Подготовлено по материалам портала «What Hi-Fi?», июнь 2020 г.
