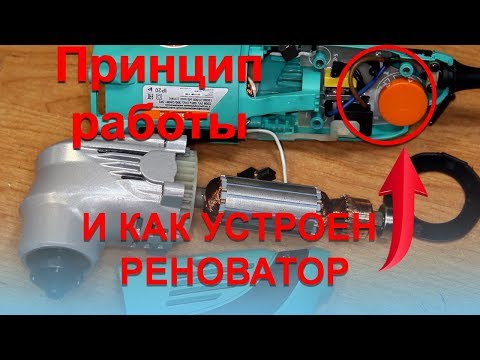

Как Устроен? Бюджетный Многофункциональный Электроинструмент / Реноватор Sturm MF5630C

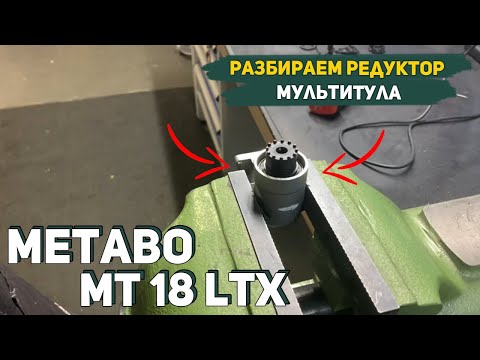

Как Разобрать Редуктор у Реноватора Metabo MT 18 LTX?

Starlock. Сделай сам и сэкономь кучу денег!

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *

Комментарий

Имя *

E-mail *

Сайт

Current ye@r *

Источник

Регистрация: 23.04.2015
Санкт-Петербург
Сообщений: 301

Добрый день хорошим людям. Внезапно перестал работать реноватор Hammer lkz 200. После некоторых танцев с бубном, удалось снять крышку, для доступа к электрической части. Запахов гари и явно подгоревшего нет. Внутри всё довольно чисто, щётки почти не изношены, так как аппарат работал крайне мало. С чего начать поиск неисправности? Мультиметр есть, обмотка ротора вроде целая.

Регистрация: 25.07.2018
Можайск
Сообщений: 13788

protsay написал:
С чего начать поиск неисправности?

с поиска мастера по ремонту бытовой техники
вывеска будет » рембыттехника»
или обратитесь в сервисный пункт — на инструкции реноватора указаны ближайшие

Регистрация: 15.10.2007
Москва
Сообщений: 18989

Если гарантия осталась, обменяйте в 220в на новый. Они их не ремонтируют.

Регистрация: 16.01.2016
Екатеринбург
Сообщений: 7982

protsay написал:
С чего начать поиск неисправности?

Проверить кабель и вилку. Почистить-продуть выключатель.

Регистрация: 23.04.2015
Санкт-Петербург
Сообщений: 301

Добрый день, выключатель и вилка рабочие. Спасибо за совет обратиться в сервис, но пока попробую сам немного поискать неисправность. Гарантия давно кончилась.

Администратор
Регистрация: 13.03.2006
Москва
Сообщений: 28151

protsay написал:
Добрый день, выключатель и вилка рабочие.

А регулятор скорости?

Регистрация: 23.04.2015
Санкт-Петербург
Сообщений: 301

Alex___dr, регулятора скорости нет. Досадно что проработал за четыре года всего то наверно полчаса.(

Регистрация: 25.07.2018
Можайск
Сообщений: 13788

protsay написал:
пока попробую сам немного поискать неисправность.

непонятно что движет вашим оптимизмом при таких навыках
но попробуйте уточнить — поступает ли напряжение на коллектор двигателя
хотя бы

Регистрация: 23.04.2015
Санкт-Петербург
Сообщений: 301

fhntv, добрый вечер. Напряжение на коллектор не поступает. При внимательном осмотре платы обратил внимание, что один контакт чёрного цилиндра не пропаян.

Регистрация: 25.07.2018
Можайск
Сообщений: 13788

protsay написал:
один контакт чёрного цилиндра не пропаян.

ухты вот это находка !
черный цилиндр ? вы верно программист ?

Регистрация: 20.04.2018
Краснодар
Сообщений: 415

fhntv, +100. Погромист.
protsay, Алексей же, извините, у Вас какое образование?

Регистрация: 23.04.2015
Санкт-Петербург
Сообщений: 301

Добрый день, всё получилось. При изготовлении у этой чёрной детальки слишком коротко отрезали вывод и он не был припаян. Вообщем сделал и работает. Спасибо за дельные советы. Если не лень, напишите пожалуйста, как эта деталька называется. И решил посмотреть редуктор, какую смазку надо туда добавлять?

Регистрация: 25.07.2018
Можайск
Сообщений: 13788

protsay написал:
какую смазку надо туда добавлять?

никакую
обычно туда трамбуют литол
но при работе его размазывает по стенкам и все едино деталюхи на сухую почти, благо что пластик

Регистрация: 23.04.2015
Санкт-Петербург
Сообщений: 301

Спасибо, посмотрю. Вдруг вообще ничего нет. А по поводу нести его в ремонт, то мне кажется смысла в этом нет никакого. Дешевле новый купить. Или самому попытаться.
Когда этот перестал работать, я уже начал присматриваться к чему нибудь получше.

Источник

Назад
1
2
3
4
5
6
Вперёд
Страница 1 из 6

Recommended Posts

Опубликовано: 31 января, 2019

· Жалоба

Реноватор Bosch GOP 12V28. Литий, безщеточный.

Гарантийный срок отработала. Подшипник заклинило, посадочные поплавило, износ шестерен…

С седлами разберемся. Подшипник – не проблема. Шестерни. Не просто шестерни…, если заказывать.

А, если поменять вращение!? Кто нить пробовал? Достаточно, жирные провода поменять местами? Иль там в, вумной плате, собака хитрая порылась?

Вставить Ник
Цитата

Поделиться сообщением

Ссылка на сообщение

Поделиться на другие сайты

Опубликовано: 1 февраля, 2019

· Жалоба

Х З . Не надо было еще ни разу . Даже интересно . Попытка не пытка. Два из 3-х идущих провода попробуй перекинуть.

Вставить Ник
Цитата

Поделиться сообщением

Ссылка на сообщение

Поделиться на другие сайты

Опубликовано: 1 февраля, 2019

· Жалоба

это обычный трехфазный синхронный двигатель с постоянными магнитами.

для реверса достаточно поменять 2 фазы местами.

Вставить Ник
Цитата

Поделиться сообщением

Ссылка на сообщение

Поделиться на другие сайты

Опубликовано: 1 февраля, 2019

· Жалоба

Синхронный то сам по себе это да . но вот в замкнутой системе управления с датчиками , как отнесется система и датчики к обратному вращению — вот в чем вопрос. Ну конечно если в данном случае там есть датчики положения.

Вставить Ник
Цитата

Поделиться сообщением

Ссылка на сообщение

Поделиться на другие сайты

Опубликовано: 1 февраля, 2019

· Жалоба

14 часа назад, Falkon58 сказал:

жирные провода

Иные есть или только этих три?

Вставить Ник
Цитата

Поделиться сообщением

Ссылка на сообщение

Поделиться на другие сайты

Опубликовано: 1 февраля, 2019

· Жалоба

Тонкие, управленческие.

4 часа назад, АндрейS сказал:

как отнесется система и датчики к обратному вращению — вот в чем вопрос.

Ну, да. Но в шуриках как то работает! Конечно, если внутри платы ковыряться…

8 часов назад, АндрейS сказал:

Даже интересно . Попытка не пытка. Два из 3-х идущих провода попробуй перекинуть.

Не хотелось бы плату менять. Она половину тушки стоит.

Вставить Ник
Цитата

Поделиться сообщением

Ссылка на сообщение

Поделиться на другие сайты

Опубликовано: 1 февраля, 2019

· Жалоба

4 часа назад, АндрейS сказал:

Синхронный то сам по себе это да . но вот в замкнутой системе управления с датчиками , как отнесется система и датчики к обратному вращению — вот в чем вопрос. Ну конечно если в данном случае там есть датчики положения.

датчики обычно представляют собой микросхему с датчиком холла и триггером.

они просто обязаны быть.

предназначены для отслеживания положения постоянных магнитов и в нужный момент подавать сигнал для формирования силового трапецеидального токового импульса в обмотки.

есть конечно системы с отслеживанием по направлению эдс обмоток.

Вставить Ник
Цитата

Поделиться сообщением

Ссылка на сообщение

Поделиться на другие сайты

Опубликовано: 1 февраля, 2019

· Жалоба

Как я понимаю, со скудными познаниями в триггерах — просто не сколхозить? Фигвам значит?

Вставить Ник
Цитата

Поделиться сообщением

Ссылка на сообщение

Поделиться на другие сайты

Опубликовано: 1 февраля, 2019

· Жалоба

2 минуты назад, Falkon58 сказал:

Как я понимаю, со скудными познаниями в триггерах — просто не сколхозить? Фигвам значит?

фазы перебросить в лом?

Вам это в буквальном смысле ничем не грозит.

Вставить Ник
Цитата

Поделиться сообщением

Ссылка на сообщение

Поделиться на другие сайты

Опубликовано: 1 февраля, 2019

· Жалоба

Поделиться сообщением

Ссылка на сообщение

Поделиться на другие сайты

Опубликовано: 1 февраля, 2019

· Жалоба

10 минут назад, Falkon58 сказал:

А переброска не войдет в конфликт с летальным исходом?

нет конечно.

Вставить Ник
Цитата

Поделиться сообщением

Ссылка на сообщение

Поделиться на другие сайты

Опубликовано: 1 февраля, 2019

· Жалоба

Поделиться сообщением

Ссылка на сообщение

Поделиться на другие сайты

Опубликовано: 1 февраля, 2019

· Жалоба

Только что, Falkon58 сказал:

Там ещё пять мелких выводов куды ты тянутся.

смотрите,синхронный двигатель не имеет возможности запуститься сразу после подачи 3 фаз на обмотки,ему нужен плавный разгон,организуемый в Вашем случае программно.

в случае чего-то экстраординарного в перепутывании каких-то там проводков двигатель будет просто стоять на месте и дребезжать.

ничего там спалить не получится,существуют токовые защиты.

Вставить Ник
Цитата

Поделиться сообщением

Ссылка на сообщение

Поделиться на другие сайты

Опубликовано: 1 февраля, 2019

· Жалоба

Поделиться сообщением

Ссылка на сообщение

Поделиться на другие сайты

Опубликовано: 1 февраля, 2019

· Жалоба

А плата с датчиками снимается? Можно проследить подключение тонких проводов?

А то может и провода датчиков положения также как и силовые реверсировать.

Вставить Ник
Цитата

Поделиться сообщением

Ссылка на сообщение

Поделиться на другие сайты

Опубликовано: 1 февраля, 2019

· Жалоба

2 минуты назад, Engineer сказал:

плата с датчиками снимается

Которая на статоре? Нет, на направляющих, пластиком запаяна.

Вставить Ник
Цитата

Поделиться сообщением

Ссылка на сообщение

Поделиться на другие сайты

Опубликовано: 1 февраля, 2019

· Жалоба

3 минуты назад, Falkon58 сказал:

А 5 мелких что делают?

Вам нужны «шашечки»?

иль ехать?

не забивайте свою голову ерундой,это сделают и без Вашего желания..

15 минут назад, Falkon58 сказал:

А 5 мелких что делают?

один общий,3 фазных,один термо.

Вставить Ник
Цитата

Поделиться сообщением

Ссылка на сообщение

Поделиться на другие сайты

Опубликовано: 1 февраля, 2019

· Жалоба

Я в этой гребаной асинхронной электронике не разбираюсь. Нет вумных мыслей, приходится ерундой забивать, что б решить — додолбать, или всё ж что то наколхозить.

Друг с сервиса сделал вумную лицо и выдал — «Замена корпусов, двигателя в сборе, редуктора. заказ, ждать, ещё ни кто не заказывал.» По деталям, больше тушки в сборе.

До этого, даже я додумался. В данный момент есть надежда оживить, если плата вылетит… У владельца он с грохотом крутился — выдавать полный труп не хотелось бы.

Вставить Ник
Цитата

Поделиться сообщением

Ссылка на сообщение

Поделиться на другие сайты

Опубликовано: 1 февраля, 2019

· Жалоба

10 минут назад, Falkon58 сказал:

Я в этой гребаной асинхронной электронике не разбираюсь. Нет вумных мыслей, приходится ерундой забивать, что б решить — додолбать, или всё ж что то наколхозить.

Друг с сервиса сделал вумную лицо и выдал — «Замена корпусов, двигателя в сборе, редуктора. заказ, ждать, ещё ни кто не заказывал.» По деталям, больше тушки в сборе.

До этого, даже я додумался. В данный момент есть надежда оживить, если плата вылетит… У владельца он с грохотом крутился — выдавать полный труп не хотелось бы.

кто не рискует-тот не пьет шампанского..

а я вам как-то говорил,шо эти хитрожопые двигатели вас настигнут в полный расплох..и очень скоро.

дальше будет только хуже.

Вставить Ник
Цитата

Поделиться сообщением

Ссылка на сообщение

Поделиться на другие сайты

Опубликовано: 1 февраля, 2019

· Жалоба

Дык я и не спорил. У меня, год лежит отбойник хилтовский, безщеточный. Денег, что ли дать владельцам, что б забрали! :cray:

Вставить Ник
Цитата

Поделиться сообщением

Ссылка на сообщение

Поделиться на другие сайты

Опубликовано: 1 февраля, 2019

· Жалоба

3 минуты назад, Falkon58 сказал:

Дык я и не спорил. У меня, год лежит отбойник хилтовский, безщеточный. Денег, что ли дать владельцам, что б забрали!

Саня,выход только один,там же где и вход..

учиться,учиться и т.д.

хотя..мож уже и поздно..

мне довелось подобные изделия производить примерно 20 лет назад..в промышленных объемах.

Вставить Ник
Цитата

Поделиться сообщением

Ссылка на сообщение

Поделиться на другие сайты

Опубликовано: 1 февраля, 2019

· Жалоба

Куда ж ещё учится?! Уж и так иногда полудурком себе кажусь. Я писал про друга… Раньше вместе работали на городской фирме, я остался, он в СЦ перешёл.Механик, слесарь, электрик, моторист в одном флаконе. Я ему помогаю разбираться в трудных вопросах, которые в карту ремонта не входят. Говорит, та часть мозга отрофировалась.

Если решусь влезать в электронику, с руками после механики перфа — да ну её на фиг, таким же стану. Кто ж кому помогать будет!?

Вставить Ник
Цитата

Поделиться сообщением

Ссылка на сообщение

Поделиться на другие сайты

Опубликовано: 1 февраля, 2019

· Жалоба

2 минуты назад, Falkon58 сказал:

Если решусь влезать в электронику, с руками после механики перфа — да ну её на фиг, таким же стану. Кто ж кому помогать начнет!?

интерес должен быть,бубновый..

ну шоб спать не мог,а остальное все фигня..

Вставить Ник
Цитата

Поделиться сообщением

Ссылка на сообщение

Поделиться на другие сайты

Опубликовано: 1 февраля, 2019

· Жалоба

2 минуты назад, sim сказал:

шоб спать не мог

С этим, уж давно — легко. Но — чем глубже в лес, тем мощнее нужен трактор…

Вставить Ник
Цитата

Поделиться сообщением

Ссылка на сообщение

Поделиться на другие сайты

Опубликовано: 1 февраля, 2019

· Жалоба

Среди пяти тонких проводов, с большой вероятностью: два — плюс/минус питания датчиков Холла, а три — их сигнальные выходы. Сигнальные надо вычислить по однотипности элементов на плате, или по однотипности обозначений подключений.

В общем вместе с реверсом силовых проводов, надо также реверсировать и сигнальные провода с датчиков.
