Откатные ворота — современные удобные в использовании конструкции, которые подходят даже для небольших участков. При открытии створка сдвигается вдоль забора, не занимая места возле дома или на подъезде к нему. Собрать и установить такие системы можно и самостоятельно, что позволит сэкономить средства, к примеру, на покупку автоматики. Для самых практичных хозяев мы подготовили пошаговую инструкцию по установке откатных ворот своими руками.

Первый шаг. Определение необходимой ширины проема, а также величины отката створки ворот

Чтобы автомобиль мог заезжать на участок и выезжать с него без риска быть случайно поцарапанным, нужно грамотно рассчитать необходимую ширину проема, которая зависит от габаритов машины. Так, для легкового автомобиля ширина проема должна составлять минимум 3,5 м, для грузового — более 4 м.

Далее определяем величину отката створки. Иными словами, рассчитываем, сколько свободного места нужно вдоль забора, чтобы ворота смогли беспрепятственно открываться. Для этого нужно прибавить к ширине проема 1,8-2 м. То есть, например, при ширине проема 3,5 м следует закладывать ширину отката как минимум 5,3 м.

Второй шаг. Подготовка фундамента и проводка электрики

Следующим шагом является заливка фундамента и прокладывание электрокабеля для автоматического управления воротами. Данный этап очень важен, так как срок службы конструкций во многом зависит от того, насколько грамотно было выполнено основание под них.

Все ключевые рекомендации по подготовке фундамента для откатных ворот мы рассмотрели в отдельной статье. В ней же описаны правила проводки электрики для работы привода.

Третий шаг. Покупка комплектующих и сборка откатных ворот

Качественные комплектующие — залог долговечности ворот. Для сборки конструкций откатных ворот понадобятся:

направляющая шина или швеллер,
роликовые опоры,
подставка,
заглушка,
опорный ролик,
нижний и верхний улавливатели,
верхний кронштейн,
удерживающий ролик,
упор.

Безусловно, подбирать все перечисленные детали по отдельности очень время- и трудозатратно. Поэтому проще заказать готовый комплект для сборки ворот у проверенного производителя.

К примеру, в ассортименте «АЛЮТЕХ» представлена специальная комплектация SGN. Производитель предлагает несколько вариаций комплектующих: с шиной 94 мм (для ворот массой до 700 кг) и 70 мм (для ворот массой до 450 кг). При этом максимальная ширина ворот, которые вы сможете собрать, используя данные детали, — 6 м. Для большинства частных и даже промышленных объектов этого достаточно.

Профессиональная подготовка фундамента

Каждая ошибка при подготовке фундамента может привести к поломке ваших ворот. Чтобы сэкономить время и деньги, доверьтесь профессионалам.

Начинать сборку ворот стоит с рамы. Ее основанием могут стать металлические трубы двух типоразмеров (большего — для силового каркаса и меньшего — для внутреннего заполнения в виде ребер жесткости), которые нужно будет сварить.

Для рамы легких ворот весом до 300 кг (проем до 4 м) применяются трубы из стали 60х30х2 или 50х25х2, для внутреннего усиления («раскосин») — трубы 20х20х2.
Каркас средних ворот весом до 500 кг (проем до 5 м) может быть изготовлен из стальных труб 60х30х2 или 60х40х2 с внутренним усилением из труб 20х20х2.
Для тяжелых откатных ворот массой до 800 кг (проем до 6 м) лучше выбирать стальные трубы 80х40х2 или 60х40х2 с «раскосинами» из профильной трубы 20х20х2 или 40х20х2.

Рисунок 2 – Схема откатных самонесущих ворот, открывание: влево

а) технологические отступы и основные размеры створки;

б) размер от столба проема до плоскости створки ворот при использовании кронштейна SGN.01.717, SGN.01.718, SGN.02.717, SGN.02.718;

в) размер от столба проема до плоскости створки ворот при использовании кронштейна SGN.01.719, SGN.02.719.

Размер a необходим для полного скрытия улавливателей за столб проема.

Размер b для полного скрытия створки ворот за столб проема в открытом состоянии.

Размеры 50 мм и 44 мм – минимальные размеры от столба проема до плоскости створки ворот.

Lm=A+a+b+(A/3-300)+c

Значения технологических отступов для разных серий приведены в таблице

Серия	Технологический отступ, мм
a	b	c
SGN.01	80	235	170
SGN.02	80	285	210

Выбор опоры роликовой в зависимости от массы створки

Серия	Максимальная масса створки ворот, кг
опора с полимерным роликом	опора со стальным роликом
SGN.01	300	450
SGN.02	500	700

Следующим этапом устанавливаются направляющие балки, по которым будет двигаться створка при открытии-закрытии, и два ролика. Учитывая, что на данные элементы приходится весь вес ворот, закрепить их нужно очень прочно. Оптимально — использовать специальные подставки. Это позволит уже в процессе эксплуатации регулировать створку, просто подкручивая болты. Причем располагать ролики нужно не в проеме ворот, а в стороне от него, чтобы они не мешали передвижению.

Важно: все диагонали створки не должны отличаться между собой более чем на 5 мм. Труба в каркасе ставится «в плоскости», т. е. широкой стороной параллельно земле. Потому что вертикальные весовые нагрузки принимает на себя направляющая балка, приваренная снизу к каркасу ворот. Сам каркас откатных ворот должен выдерживать еще и ветровые нагрузки, то есть иметь не только вертикальную, но и горизонтальную жесткость.

Заключительный этап сборки и монтажа откатных ворот — установка нижнего улавливателя («ловушки»), который не позволит воротам ударяться об опоры. Данный элемент приваривают либо крепят с помощью болтов уже после того, как ворота выставлены по уровню и обшиты. Причем монтируют его так, чтобы при входе полотна, створка приподнималась на несколько миллиметров, что позволит разгрузить опорные ролики откатных ворот.

Популярные готовые решения

Комплект на базе оцинкованной шины

Шина направляющая: 6 м. Опора роликовая (2 шт.), ролик опорный (1 шт.), улавливатель нижний (1 шт.), улавливатель верхний (1 шт.), упор (1 шт.), крышка (1 шт.), кронштейн (1 шт.), ролик поддерживающий (2 шт.).

Комплект на базе неоцинкованной шины

Комплект на базе оцинкованной шины

Шина направляющая: 6 м. Опора роликовая (2 шт.), ролик опорный (1 шт.), улавливатель нижний (1 шт.), улавливатель верхний (1 шт.), упор (1 шт.), кронштейн (1 шт.), ролик поддерживающий (2 шт.).

Комплект на базе неоцинкованной шины

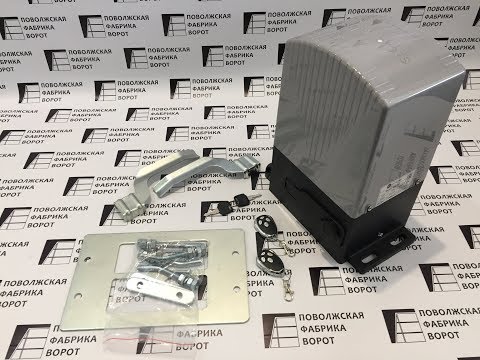

Четвертый шаг. Установка и подключение автоматики

Если электрика уже проведена, установка привода для откатных ворот не станет сложной задачей. Монтаж можно осуществить без сварочных работ при помощи специального С-профиля, который нужно зафиксировать саморезами внизу ворот. После этого в пазы вставляются бобышки. Их нужно передвинуть каждый на свое место и затянуть болты. При этом важно правильно состыковать две рейки между собой. Только при условии, что все зубцы совпадают идеально, при работе ворот не будет щелчков и стуков.

Следуйте инструкции производителя, чтобы правильно установить привод, фотоэлементы
и сигнальную лампу.

Схема подключения привода для откатных ворот

Пройдя все описанные шаги, вы сможете самостоятельно смонтировать на своем участке современные надежные откатные ворота, которые будут открываться одним нажатием кнопки на пульте.

Кстати, в помощь тем, кто решил своими руками собрать и установить откатные ворота, «АЛЮТЕХ» подготовил обучающий видеоролик.

Источник

💡 Дополнительные видео 🎥

Источник

На чтение 11 мин Просмотров 110 Опубликовано 8 апреля 2023 Обновлено 8 апреля 2023

Содержание

Подключение фотоэлементов безопасности
Возможные различия между моделями фотоэлементов
Схема подключения к приводу откатных ворот
Схема подключения с распашными воротами
Схема подключения датчиков безопасности к шлагбауму
СТАТЬЯ №8 — Ответ на вопрос — схема подключения фотоэлемента
Документация по откатным воротам
Документация
Сертификаты
Установка откатных ворот своими руками
Первый шаг. Определение необходимой ширины проема, а также величины отката створки ворот
Второй шаг. Подготовка фундамента и проводка электрики
Третий шаг. Покупка комплектующих и сборка откатных ворот

Подключение фотоэлементов безопасности

Фотоэлементы представляют собой инфракрасные сканеры, которые обнаруживают преграды на пути движения створок ворот и предотвращают столкновение.

Устанавливаются парные датчики по разные стороны проезда строго друг напротив друга. При включении автоматики от элемента-передатчика к элементу-приемнику идет инфракрасный луч, не видимый глазу. Если в проезде возникнет какое-либо препятствие, то оно прервет луч, после чего ворота остановятся или начнут открываться (зависит от настроек и направления движения створок).

Возможные различия между моделями фотоэлементов.
Схема подключения к приводу откатных ворот.
Схема подключения с распашными воротами.
Схема подключения датчиков безопасности к шлагбауму.

Возможные различия между моделями фотоэлементов

Различия между моделями фотоэлементов бывают по нескольким направлениям:

• Дальность действия датчиков и угол рассеивания луча

Можно приобрести проводные сканеры проезда или беспроводные модели.

Электропроводку традиционных датчиков прокладывают до монтажа самих элементов. Оптимальной считается скрытая проводка, когда под проездом провода протягивают внутри пластиковой водопроводной трубы сечением 15-25 мм, в грунте и внутри опор – в гофре.

Работа беспроводных фотоэлементов обеспечивается за счет пальчиковых батареек, установленных внутрь корпуса. Такие датчики обычно обходятся в 2-2,5 раза дороже обычных проводных моделей, к тому же требуют постоянного контроля работоспособности и своевременной замены элементов питания.

Рекомендуется устанавливать датчики на высоте 50-100 см от земли. Обычно выбирают отметку в 60 см, чтобы контролировать появление в проеме бампера машины.

Конструктивно датчики бывают встраиваемыми («утапливаются» заподлицо с монтажной поверхностью) или накладными (выступают над основанием).

Чаще всего фотоэлементы устанавливают непосредственно на воротные столбы.

С откатной конструкцией можно установить сканеры на нащельниках, спрятав их от посторонних глаз.

Для повышения уровня безопасности рекомендуется устанавливать вторую пару элементов на стойках с противоположной стороны проезда. С откатными конструкциями датчики можно установить со стороны двора близко к линии ворот – нескольких сантиметров будет достаточно.

С распашными воротами стойки выносятся за линию открытых створок. К примеру, при ширине створки в 2 м, датчики устанавливают на дистанции 2,2-2,5м от линии ворот, чтобы сами створки не перекрывали при движении инфракрасный луч.

Пример установки стоек с датчиками показан на схеме ниже. Ворота в данном случае открываются внутрь двора.

Иногда дополнительную пару фотоэлементов ставят на другой высоте, поближе к земле, чтобы обеспечить безопасность маленьким детям или домашним животным. Кстати, дети вообще могут экспериментировать с проползанием под лучом или перепрыгиванием через него, так что пара сканеров на разной высоте позволит усилить защиту.

Дальность действия датчиков и угол рассеивания луча

Для различных по ширине проемов предназначены разные модели датчиков. Определить подходящую пару позволяет значение дальности действия луча. Чаще всего параметр расположен в диапазоне от 10 до 30 м. Для небольших проездов подойдут любые датчики, а для более широких ворот следует внимательнее выбирать модель с достаточной дальностью луча.

Угол рассеивания луча влияет на требование к точности монтажа парных датчиков. В одних случаях места установки должны выбираться очень тщательно, чтобы соблюдался единый горизонт без каких-либо отклонений, в других требования будут менее жесткие. К примеру, значение 7° говорит о допустимости некоторого небольшого расхождения.

Некоторые модели оснащены поворотной платформой. В этом случае даже установка со значительным перепадом высоты между элементами не будет помехой для датчиков – работа оптики согласовывается за счет корректировки положения платформ.

Схема подключения к приводу откатных ворот

Продемонстрируем включение фотоэлементов в автоматическую откатную систему на примере привода Miller Technics 1000.

Подключение осуществляется между блоком управления и двумя фотоэлементами. Предварительно прокладываются электрокабели от привода к местам крепления датчиков. Оптимально провода в гофре проводить на глубине порядка 70 см, а к дальнему фотоэлементу под проезжей частью – внутри трубы (подойдет пластиковая водопроводная с диаметром 15-20 мм).

Ниже приводится схема разводки проводов с указанием количества жил и размеров сечения:

Сначала необходимо снять крышку привода и добраться к плате управления.

Для подключения ближайшего к приводу элемента к плате соединяют следующие контакты:

• «+» и «-» датчика с питанием 15 В платы;

С дальнего фотоэлемента идут лишь провода от контактов «+» и «-» к питанию 15В на плате.

Обычно в блоке управления предустановлена пара перемычек. При подключении фотоэлементов снимается перемычка с клемм «INFRO-GND», а на паре «STOP-GND» все остается без изменений.

Далее проверяется срабатывание датчиков. С откатной автоматикой остановка с реверсом предусмотрена только для закрывающейся створки. Поэтому следует открыть ворота, а при закрывании оборвать луч (просто встать между датчиками) – створка должна остановиться и начать открывание.

В случае, если ворота продолжают закрываться, не реагируя на прерывание луча, следует поменять местами проводку следующих пар контактов: «L1» с «L2» и «OL» с «CL».

Схема подключения с распашными воротами

Подключение инфракрасных датчиков к автоматической распашной системе проиллюстрируем на популярной модели Miller Technics 4000.

Плата управления размещена в отдельном коробе, который крепится на заборе или иной вертикальной поверхности рядом с одним из приводов. Проводка от фотоэлементов должна вестись к этому блоку.

К плате можно подвести две пары фотоэлементов. Пока они не установлены, DIP-переключатели с маркировкой «Ph_conn1» и «Ph_conn2» остаются в положении «ON». Когда подключается 1 пара фотоэлементов, то устанавливается положение «OFF» на DIP-переключателе с подписьюю «Ph_conn1», второй остается без изменений.

Далее приводятся схемы, как именно производятся подключения.

Ближний к блоку фотоэлемент:

Схема подключения датчиков безопасности к шлагбауму

Пример подключения сканеров к шлагбауму продемонстрируем на модели Professional 306.

Блок управления шлагбаума расположен внутри тумбы. Открываем дверцу и подключаем фотоэлементы к плате.

Фото ниже показывает узел с клеммами, которые отвечают за подключение датчиков безопасности.

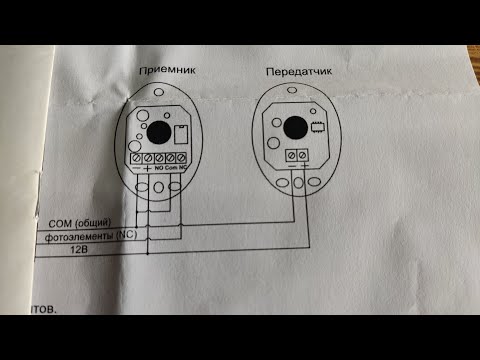

Схема подключения ближнего (Приемник) и дальнего (Передатчик) фотоэлементов выглядит следующим образом:

Важно: Фотоэлементы подключаются после того, как другое воротное оборудование установлено и проверено в работе.

При возникновении дополнительных вопросов по подключению фотоэлементов или иных аксессуаров можно обратиться за бесплатной консультацией к нашему инженеру.

Источник

СТАТЬЯ №8 — Ответ на вопрос — схема подключения фотоэлемента

Подключение и использование автоматики для ворот с и без подключения фотоэлементов.

Поводом написания данной статьи послужил один из часто задаваемых вопросов со стороны покупателей — зачем нужны фотоэлементы и можно ли обойтись без них?

На вопрос — зачем нужны фотоэлементы? Вы найдёте ответ в нашем каталоге статей. А вот как подключить фотоэлементы к автоматике откатных ворот, мы расскажем в этой статье.

Для подключения фотоэлементов нам понадобиться два провода, один из проводов должен быть 4-х жильный а второй 2-х жильный.

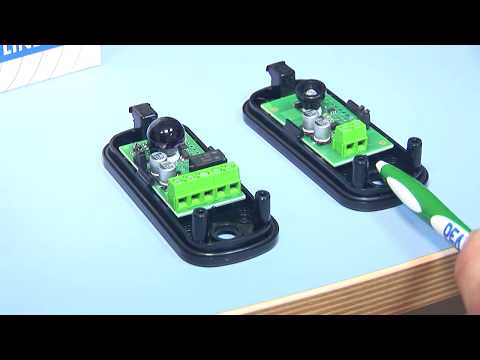

Итак у нас есть 2 фотоэлемента, внешних они абсолютно одинаковы. Снимаем крышки фотоэлементов и находим фотоэлемент который имеет колодку с двумя контактами, такой фотоэлемент имеет маркировку TX .

Подключаем к ним 2-х жильный кабель.

Берём другой фотоэлемент, его маркировка RX , у него 4 (5) контактов.
В этом фотоэлементе RX , есть одна особенность, нужно установить перемычку как показано на схеме:

К контактам «+» и «-»подключаем провода от первого фотоэлемента «+» и «-», 3 к 3. К контактам «+» и «-», «COM» м «OUT» подключаемых 4-х жильный провод, а другой его край подключаемых к блоку управления к соответствующим контактам. 2 провода «+» и «-» — это провода питания, а другие 2 провода «COM» м «OUT» — это сигнальные провода.

К блоку управления автоматики, провода подключаем согласно схемы приведенной на рисунке ниже:

Как видите нечего сложного нет, и нечего не надо паять и настраивать, достаточно подключить нужные провода в нужные места.

Для своих клиентов, специалисты интернет-магазина ВОРОТА откатные, проводят бесплатные консультации по монтажу. Став нашим клиентов, у Вас все получиться и Вы установите автоматику для откатных ворот своими руками.

Эксплуатация автоматики для откатных ворот без использования фотоэементов.

На блоке управления привода откатных ворот, устанавливаем перемычку между контактами «FOTO» и «GND»

Источник

Документация по откатным воротам

Документация

Руководство по эксплуатации

Сертификаты

Вторник	8:30 — 19:00
Среда	8:30 — 19:00
Четверг	8:30 — 19:00
Пятница	8:30 — 19:00
Суббота	Выходной
Воскресенье	Выходной
Понедельник	8:30 — 19:00

Вторник	9:00 — 18:00
Среда	9:00 — 18:00
Четверг	9:00 — 18:00
Пятница	9:00 — 18:00
Суббота	Выходной
Воскресенье	Выходной
Понедельник	9:00 — 18:00

196084, г. Санкт-Петербург, ул. Киевская дом 5, литера ШГБ

Вся представленная на сайте информация, касающаяся технических характеристик, наличия и стоимости товаров, носит информационный характер и не является публичной офертой.

Для более подробной информации необходимо обратиться в офис компании или позвонить по телефону +7 (812) 407-20-90.

Источник

Установка откатных ворот своими руками

Первый шаг. Определение необходимой ширины проема, а также величины отката створки ворот

Второй шаг. Подготовка фундамента и проводка электрики

Третий шаг. Покупка комплектующих и сборка откатных ворот

Качественные комплектующие — залог долговечности ворот. Для сборки конструкций понадобятся:

направляющая шина или швеллер,
роликовые опоры,
подставка,
заглушка,
опорный ролик,
нижний и верхний улавливатели,
верхний кронштейн,
удерживающий ролик,
упор.

Для рамы легких ворот весом до 300 кг (проем до 4 м) применяются трубы из стали 60х30х2 или 50х25х2, для внутреннего усиления («раскосин») — трубы 20х20х2.
Каркас средних ворот весом до 500 кг (проем до 5 м) может быть изготовлен из стальных труб 60х30х2 или 60х40х2 с внутренним усилением из труб 20х20х2.
Для тяжелых откатных ворот массой до 800 кг (проем до 6 м) лучше выбирать стальные трубы 80х40х2 или 60х40х2 с «раскосинами» из профильной трубы 20х20х2 или 40х20х2.

Рисунок 2 – Схема откатных самонесущих ворот, открывание: влево

а) технологические отступы и основные размеры створки;

в) размер от столба проема до плоскости створки ворот при использовании кронштейна SGN.01.719, SGN.02.719.

Размер a необходим для полного скрытия улавливателей за столб проема.

Размер b для полного скрытия створки ворот за столб проема в открытом состоянии.

Размеры 50 мм и 44 мм – минимальные размеры от столба проема до плоскости створки ворот.

Значения технологических отступов для разных серий приведены в таблице

Технологический отступ, мм

Источник

Преимущества фотоэлементов для откатных ворот алютех
Принцип работы фотоэлементов
Алютех фотоэлементы: основные характеристики
Как выбрать фотоэлементы для откатных ворот
Установка фотоэлементов: основные этапы
Правила безопасности при установке фотоэлементов
Функции дополнительных аксессуаров для фотоэлементов
Вопрос-ответ:
- - Можно ли самостоятельно подключить фотоэлементы для откатных ворот алютех?
  - Какие фотоэлементы используются для откатных ворот алютех?

Фотоэлементы для откатных ворот алютех – это важное устройство, которое обеспечивает безопасность и комфорт в использовании системы. Данные датчики контролируют движение ворот и, при обнаружении препятствия, автоматически останавливают или меняют направление движения ворот.

Подключение фотоэлементов к системе откатных ворот алютех – достаточно простая процедура, которую можно выполнить самостоятельно. Для этого вам потребуются фотоэлементы, провода, а также инструменты для снятия изоляции и подключения проводов.

Перед началом работ обязательно отключите систему от электропитания, чтобы избежать возможности поражения электрическим током!

Шаг 1: Выбор места установки

Определите место, где будут расположены фотоэлементы. Они должны быть установлены на высоте от 50 до 120 см от земли и на расстоянии не менее 40 см от края ворот. Установите первый фотоэлемент на столбе (возле ворот) с помощью кронштейна, который должен входить в комплект поставки ворот. Второй фотоэлемент установите на столбе, который находится на противоположной стороне от ворот.

Шаг 2: Подключение проводов

Подключите фотоэлементы к системе управления ворот. Для этого снимите изоляцию с концов проводов и надежно закрепите их в соответствующих точках на контроллере. Обычно провода подключаются с помощью винтовых клемм или зажимных колодок.

Преимущества фотоэлементов для откатных ворот алютех

Применение фотоэлементов для откатных ворот алютех имеет ряд преимуществ:

Безопасность: Фотоэлементы позволяют детектировать препятствия на пути ворот и предотвращать их столкновение с ними. Они обеспечивают максимальную защиту от аварийных ситуаций и несчастных случаев.
Комфорт: Фотоэлементы позволяют автоматически управлять процессом открытия и закрытия ворот. Они позволяют избавиться от необходимости вручную управлять воротами, что делает эксплуатацию более удобной и комфортной.
Надежность: Фотоэлементы имеют высокую степень надежности и долговечности. Они способны работать в тяжелых условиях эксплуатации, таких как сильные ветры, дождь, снег и другие атмосферные явления.
Универсальность: Фотоэлементы подходят для использования с различными моделями откатных ворот алютех. Они могут быть легко интегрированы в систему управления воротами и работать совместно с другими компонентами системы безопасности.
Экономия энергии: Фотоэлементы используют минимальное количество энергии. Это позволяет снизить энергопотребление системы и уменьшить расходы на эксплуатацию.

В итоге, применение фотоэлементов для откатных ворот алютех является необходимым шагом для обеспечения безопасной и удобной эксплуатации ворот. Они обеспечивают высокую степень защиты от аварийных ситуаций, повышают комфортную эксплуатацию и имеют высокую надежность.

Принцип работы фотоэлементов

Принцип работы фотоэлементов основан на использовании инфракрасного излучения. Передатчик создает инфракрасный луч, который направлен на приемник. Приемник непрерывно контролирует уровень инфракрасного излучения и, если луч прерывается, это означает наличие препятствия в зоне движения ворот.

При срабатывании фотоэлементов может быть выполнено несколько действий:
Остановка движения ворот – в случае, если препятствие обнаружено в зоне движения ворот, система безопасности автоматически останавливает их движение.
Изменение направления движения ворот – в случае, если препятствие обнаружено только на одной стороне ворот, система безопасности может изменить направление их движения, чтобы исключить возможность столкновения с препятствием.

Преимущества использования фотоэлементов для откатных ворот:

Безопасность – фотоэлементы позволяют предотвратить возможные аварии и несчастные случаи при движении ворот.
Удобство – фотоэлементы обеспечивают автоматическое управление движением ворот и позволяют избежать необходимости ручного контроля и останавливания ворот при появлении препятствий.
Надежность – фотоэлементы Алютех отличаются высоким качеством и долговечностью, обеспечивая надежную работу системы безопасности.

Важно отметить, что правильная установка фотоэлементов и регулярная проверка их работы являются неотъемлемой частью обеспечения безопасности при использовании откатных ворот. Рекомендуется производить ежемесячную проверку и регулярное техническое обслуживание системы фотоэлементов.

Преимущества	Недостатки
Безопасность	Требуется регулярная проверка и обслуживание
Удобство
Надежность

Алютех фотоэлементы: основные характеристики

Основные характеристики фотоэлементов для откатных ворот алютех включают:

Рабочую частоту — фотоэлементы могут работать на определенной частоте, которая указывается производителем. Наиболее распространенная рабочая частота составляет 24 ГГц.
Дальность обнаружения — это расстояние, на котором фотоэлементы могут обнаруживать препятствия. Обычно она составляет от 10 до 20 метров.
Скорость реакции и задержки — фотоэлементы должны реагировать на препятствия мгновенно, чтобы исключить возможность столкновения. Задержка между обнаружением препятствия и остановкой ворот должна быть минимальной.
Степень защиты — фотоэлементы должны иметь высокую степень защиты от атмосферных воздействий и повреждений механического характера. Обычно они имеют класс защиты IP65.

Важно учитывать данные характеристики при подборе фотоэлементов для откатных ворот алютех. Они должны соответствовать требуемым параметрам безопасной эксплуатации и надежной работы системы.

Как выбрать фотоэлементы для откатных ворот

При выборе фотоэлементов для откатных ворот следует обратить внимание на следующие критерии:

Тип фотоэлементов. Существуют различные типы фотоэлементов, такие как инфракрасные, ультразвуковые и радиочастотные. Каждый тип имеет свои особенности и достоинства, поэтому выбор зависит от конкретных требований и условий эксплуатации.
Дальность действия. Фотоэлементы имеют разную дальность действия, то есть максимальное расстояние, на котором они могут обнаружить препятствие. Необходимо выбрать фотоэлементы с достаточной дальностью, чтобы они покрывали всю площадь движения ворот.
Степень защиты оборудования. Важно выбирать фотоэлементы, которые имеют соответствующую степень защиты от пыли и влаги. Это особенно актуально, если ворота устанавливаются в открытых пространствах или в условиях повышенной влажности.
Совместимость с системой управления. Фотоэлементы должны быть совместимы с управляющим блоком ворот. При выборе следует обратить внимание на технические характеристики и совместимость разъемов.

Важно также обратить внимание на производителя фотоэлементов. Качественное оборудование от надежного производителя обеспечит надежную и долговечную работу системы безопасности ворот. Перед покупкой рекомендуется ознакомиться с отзывами других пользователей и получить консультацию специалиста.

Установка фотоэлементов: основные этапы

Важно отметить, что установка фотоэлементов должна проводиться в соответствии с инструкцией производителя и при необходимости с участием квалифицированного специалиста.

Выбор места установки:

Фотоэлементы должны быть установлены на высоте 0,3-0,6 м от земли.
Необходимо выбрать место, где фотоэлементы смогут обнаруживать препятствия во всей ширине открывающейся части ворот.
Рекомендуется устанавливать фотоэлементы на стойки или на специальные крепежные элементы, предусмотренные производителем.

Монтаж стоек и крепежных элементов:

Стойки должны быть установлены таким образом, чтобы они были стабильны и не перемещались при взаимодействии с фотоэлементами.
Прикрепление стоек к забору или другой поверхности должно быть качественным и прочным.
Крепежные элементы должны быть подобраны в соответствии с типом стоек и поверхности, на которую они будут установлены.

Установка фотоэлементов:

Подключите провода фотоэлементов к центральному блоку управления воротной системы, соблюдая правильную полярность.
Проверьте правильность подключения с помощью инструкции производителя или с помощью специалиста.
Фотоэлементы должны быть установлены таким образом, чтобы они не касались друг друга и не были случайно повреждены во время открывания или закрывания ворот.
Убедитесь, что фотоэлементы находятся в зоне видимости друг у друга и находятся на одной высоте.

После завершения установки необходимо протестировать правильную работу фотоэлементов, чтобы быть уверенным в их надежности и эффективности.

Правила безопасности при установке фотоэлементов

Перед началом работ необходимо ознакомиться с инструкцией по установке фотоэлементов от производителя. Это поможет избежать ошибок и несчастных случаев.
Во время установки фотоэлементов следует соблюдать меры предосторожности, носить защитные очки, перчатки и другие средства защиты.
Перед началом работ необходимо отключить питание откатных ворот, чтобы исключить возможность случайного запуска механизма и травмирования.
Перед установкой фотоэлементов необходимо проверить работоспособность ворот и исправность других систем безопасности.
Фотоэлементы должны быть установлены на определенной высоте. Рекомендуется устанавливать их на высоте от 0,4 до 0,6 метров от земли.
Фотоэлементы должны быть установлены параллельно друг другу и перпендикулярно оси движения ворот.
Не рекомендуется устанавливать фотоэлементы на грубых поверхностях или вблизи препятствий, таких как деревья или столбы, которые могут привести к неправильной работе системы.
После установки фотоэлементов необходимо провести их настройку и проверить их работоспособность.
Регулярно проверяйте состояние фотоэлементов и их крепления. В случае обнаружения повреждений или неисправностей необходимо немедленно заменить фотоэлементы или выполнить ремонт.

Соблюдение данных правил и рекомендаций обеспечит безопасную и эффективную работу фотоэлементов для откатных ворот алютех.

Функции дополнительных аксессуаров для фотоэлементов

Дополнительные аксессуары для фотоэлементов при установке на откатные ворота Алютех выполняют ряд важных функций, повышая безопасность и удобство использования системы.

Вот некоторые из наиболее популярных аксессуаров, которые можно использовать с фотоэлементами:

Светофорная сигнализация – установка светофорной сигнализации позволяет водителю легко определить состояние ворот. Она включается вместе с фотоэлементами при активации системы и позволяет водителю видеть, когда ворота открываются и закрываются.
Дополнительные светодиодные индикаторы – установка светодиодных индикаторов позволяет визуально отслеживать работу фотоэлементов и контролировать их состояние. Они могут быть размещены на уровне глаз водителя и предупреждать о наличии препятствий или неисправностей.
Звуковая сигнализация – установка звуковой сигнализации позволяет слышать акустическое предупреждение о наличии препятствий или неисправностей. Это особенно полезно для людей с ограниченными возможностями, которые могут испытывать трудности с визуальным восприятием.
Регулируемый кронштейн – использование регулируемого кронштейна позволяет настроить точное положение фотоэлементов, что обеспечивает более точное и надежное обнаружение препятствий. Кроме того, он упрощает установку и обслуживание фотоэлементов.

Каждый из указанных аксессуаров может быть полезен в зависимости от индивидуальных потребностей и условий установки системы фотоэлементов на откатные ворота Алютех. При выборе аксессуаров необходимо учитывать требования безопасности и функциональности, чтобы обеспечить наивысший уровень защиты и комфорта при использовании ворот.

Вопрос-ответ:

Можно ли самостоятельно подключить фотоэлементы для откатных ворот алютех?

Да, подключение фотоэлементов для откатных ворот Алютех можно выполнить самостоятельно. Для этого нужно ознакомиться с инструкцией по установке и подключению фотоэлементов, которая должна быть в комплекте с приобретенными датчиками. При подключении необходимо соблюдать все указания и требования производителя для обеспечения безопасности и надежной работы системы. Если у вас возникнут сложности или вопросы, всегда лучше обратиться к специалистам.

Какие фотоэлементы используются для откатных ворот алютех?

Для откатных ворот алютех используются инфракрасные фотоэлементы. Они состоят из передатчика и приемника, которые устанавливаются на разных сторонах проезда ворот. Передатчик посылает инфракрасный луч, который приемник должен принять. Если луч прерывается, фотоэлементы сигнализируют о преграде на проезде и останавливают движение ворот.
