Вертикальные промышленные паровые котлы BOOSTER: газовые, дизельные, мазутные
Паровой котел

Производительность

до 1500 кг/час

Температура пара

до 180 °С

Давление пара

до 9 кгс/см²

Сервис

Доставка по РФ и СНГ
Обучение персонала
Гарантия 12 месяцев
Тех. документация
Тех. поддержка
Сертификаты

Как купить?

У нас вы можете купить или взять в аренду промышленный парогенератор в Москве. Для того, чтобы купить котел серии NBO-G, пожалуйста, позвоните по телефону +7 (495) 988-76-26 или свяжитесь с нами через раздел «Контакты» на сайте. Специалисты нашей компании проконсультируют вас по вопросам использования котлов BOOSTER CO.,LTD, условиям аренды промышленного парогенератора и рассчитают стоимость оборудования.

Заказать с завода

15-20 дней

Описание, преимущества, характеристики

Отличительной особенностью паровых котлов указанных моделей является возможность использования трех видов топлива — дизельного топлива, сжиженного и природного газа. Это делает их очень универсальными устройствами.

Производитель котлов — корейская компания BOOSTER CO.,LTD. Продукция отличается высокой надежностью, долговечностью и отличными техническими характеристиками. Покупка такого котла позволит вам существенно сэкономить за счет высокого КПД, а также надежности и длительного срока эксплуатации устройства. Все модели сертифицированы на территории Российской Федерации.

Преимущества

Вертикальный водотрубный паровой котел производства завода BOOSTER CO.,LTD производит насыщенный пар с давлением до 10 кг/см2 (для модели NNB до 16 кг/см2) и максимальной температурой 180°С (для модели NNB 195 °С).

Весь корпус котла теплоизолирован, а воздух подогревается для горения, поэтому тепловые потери сводятся к минимуму. Выход на рабочий режим происходит через 3-4 минуты после запуска котлоагрегата, работающего на жидком топливе.

За счет конструктивных особенностей и небольшого объема используемой воды данные котлы можно устанавливать в производственных помещениях.

Возможности диспетчеризации, удаленного доступа и работы в каскаде.

Оснащение автоматической продувкой.

Все паровые котлы на жидком топливе производства BOOSTER CO.,LTD поставляются в соответствии с требованиями российских нормативов и обладают всеми необходимыми сертификатами и разрешениями.

Описание

Прямоточный парогенератор комбинированного типа (газ/дизельное топливо), произведенный в соответствии с новейшими технологическими требованиями энергосбережения. Это оборудование отвечает мировым стандартам и изготавливается с использованием деталей известных производителей с мировым именем.

Данная модель характеризуется производительность не меньше 91%. Такой показатель достигается в том числе и за счет минимальных потерь тепла благодаря наличию хорошей теплоизоляции и подогреву воздуха для горения. Достоинством котла можно считать и его компактные габариты в сочетании с современным промышленным дизайном. Эта комбинация дает возможность размещать оборудование в производственных помещениях.

Эксплуатация и обслуживание промышленного газово-дизельного парогенератора просты и максимально удобны. Система управление практически полностью автоматизирована, что позволяет минимизировать необходимость манипуляций со стороны обслуживающего персонала и исключить постоянный надзор. Это создает оптимальные условия для дистанционного и каскадного управления.

Прямоточный парогенератор полностью собирается на заводе и проходит тестирование, после чего поставляется почти полностью собранным на место монтажа. При условии работы специалистов монтаж производится достаточно оперативно и не представляет сложности.

Процесс работы парового котла

Аналогичные модели котлов

Доставка по РФ и СНГ

ПАРОВОЙ КОТЕЛ
BOP-800G
Доставка по РФ и СНГ

Паровой котел
BOP-1000G
Доставка по РФ и СНГ

Паровой котел BHS-300P
BHS-300P

ОСТАЛИСЬ ВОПРОСЫ?

НАШ ТЕЛЕФОН/ФАКС:

+7 (495) 988-76-26
ТЕХНИЧЕСКАЯ ПОДДЕРЖКА:

+7 (495) 367-13-93
Наша почта:

[email protected]
Часы работы:

С 9:00 до 21:00 Пн-Вс
Наш адрес:

Московская область, Одинцово город, поселок Трехгорка, Трехгорная улица, дом 4, пом. 57

оставить заявку

Наш специалист свяжется с Вами через несколько минут

Источник

Котлы предназначены для производства насыщенного сухого пара температурой до +180°С и давлением до 10 технических атмосфер (модель NNB может выдавать пар с температурой +195 °С).
Производитель котлов — корейская компания BOOSTER CO.,LTD. Продукция отличается высокой надежностью, долговечностью и отличными техническими характеристиками. Покупка такого котла позволит вам существенно сэкономить за счет высокого КПД, а также надежности и длительного срока эксплуатации устройства. Все модели сертифицированы на территории Российской Федерации.

Узнать цену

Минимальная сумма заказа — 10 000,00 р.

Работаем только с юридическими лицами и ИП.

Описание

Модель котла	Топливо	КПД,%
NBO-500G	газ	91,5
NBO-500M(D)	дизельное топливо	91
NBO-500GD	газ-дизельное топливо	91,5
NBO-500M (С)	мазут М100	91
NBO-600G	газ	91,5
NBO-600D	дизельное топливо	91
NBO-600GD	газ-дизельное топливо	91,5
NBO-600M (С)	мазут М100	91
NBO-800G	газ	91,5
NBO-800D	дизельное топливо	91
NBO-800GD	газ-дизельное топливо	91,5
NBO-800M (С)	мазут М100	91
NBO-1000G	газ	91,5
NBO-1000D	дизельное топливо	91
NBO-1000GD	газ-дизельное топливо	91,5
NBO-1000M (С)	мазут М100	91
NBO-1500G	газ	91,5
NBO-1500D	дизельное топливо	91
NBO-1500GD	газ-дизельное топливо	91,5
NBO-1500M (С)	мазут М100	91

Характеристики

Топливо	Газ, Дизельное топливо
Рабочее давление	9 кгс/см2
Паропроизводительность	500-1500 кг/час
КПД	> 91%

Источник

Описание

Котлы данной серии предназначены для производства насыщенного пара с максимальной температурой до 180 °С (у котлов NNB-1500M — до 195 °С) и давлением до 10 кг/см² (у котлов NNB-1500 M — до 16 кг/см²).

Они являются водотрубными и имеют вертикальную конструкцию.

Преимущества

Быстрый выход на рабочие параметры — уже через 5–7 минут после запуска котла.
Удобство управления: котлы оснащены многофункциональной системой Neuron, позволяющей автоматически регулировать работу котла, без присутствия персонала.
Сниженные теплопотери благодаря теплоизоляции корпуса котла и подогреву воздуха для горения.
Компактность: котлы данной серии имеют малые массогабаритные характеристики.
Система автоматической продувки позволяет поддерживать оптимально низкое содержание солей в котловой воде.
Возможность работы в каскаде.

Основные технические характеристики и параметры работы паровых котлов BOOSTER NNB (1500–3000) — M (жидкое топливо)

Наименование	Единицы измерения	NNB-1500D(М)	NNB-2000D(М)
Паропроизводительность	кг/ч	1500	2000
Теплопроизводительность	МВт	1,12	1,5
ккал/ч	965 550	1 290 000
Максимальное расчетное давление	кгс/см²	16	10
Максимальное рабочее давление	кгс/см²	15	9
Эффективность (КПД)	%	Не менее 90	Не менее 90
Поверхность нагрева	м²	12,64	28,7
Объем котловой воды	л	260	380
Напряжение	В	380×3Ø	380×3Ø
Общая потребляемая мощность	кВт	10,1 (17,1)	12 (24)
Мощность вентилятора	кВт	7,5	7,5
Насос водоснабжения	Тип	—	CR3-29	MVI 412–1
Мощность	кВт	2,2	3
Вес	кг	2000 (2150)	3450
Топливный насос	Тип	—	RSA-125 (E7NC1609)	E7NC10015P
Мощность	кВт	0,4	1,5
Габариты	Ширина (Ш)	мм	1700	1990
Длина (Д)	мм	2270	3330
Высота (В)	мм	2700	3027
Тип горелки	—	YBD-120-03 (YBD-120-03C)	YBD-300-02 (YBD-300-02C)
Система регулирования горелки	—	2-ступенчатая	3-ступенчатая
Розжиг	—	Электрический искровой разряд	Электрический искровой разряд
Топливо	Дизель/мазут	кг/ч	103 (108,8)	138,8 (146,7)
Диаметр соединительных отверстий	Вход топлива	Ø мм	20 (40)	25 (50)
Выход пара	Ø мм	65	80
Вход питательной воды	Ø мм	20 (насос 25)	25 (насос 32)
Дренаж	Ø мм	40	40
Предохранит. клапан	Ø мм	KZSAF-B 111 32×50	JSV-FT11Ø32
Подсоединение дымохода	Ø мм	350	400

Наименование	Единицы измерения	NNB-2500D(М)	NNB-3000D(М)
Паропроизводительность	кг/ч	2500	3000
Теплопроизводительность	МВт	1,87	2,25
ккал/ч	1 610 000	1 931 000
Максимальное расчетное давление	кгс/см²	10	10
Максимальное рабочее давление	кгс/см²	9	9
Эффективность (КПД)	%	Не менее 90	Не менее 90
Поверхность нагрева	м²	33,4	40,1
Объем котловой воды	л	420	480
Напряжение	В	380×3Ø	380×3Ø
Общая потребляемая мощность	кВт	15,5 (27,5)	15,5 (30,5)
Мощность вентилятора	кВт	11	11
Насос водоснабжения	Тип	—	MVI 412–1	MVI 412–1
Мощность	кВт	3	3
Вес	кг	3750	4550
Топливный насос	Тип	—	TA240105	TA240105
Мощность	кВт	1,5	1,5
Габариты	Ширина (Ш)	мм	1990	2320
Длина (Д)	мм	3375	3645
Высота (В)	мм	3240	3260
Тип горелки	—	YBD-300-02 (YBD-300-02C)	YBD-300-02 (YBD-300-02C)
Система регулирования горелки	—	3-ступенчатая	3-ступенчатая
Розжиг	—	Электрический искровой разряд	Электрический искровой разряд
Топливо	Дизель/мазут	кг/ч	173,5 (183,3)	208,3 (220)
Диаметр соединительных отверстий	Вход топлива	Ø мм	25 (50)	25 (50)
Выход пара	Ø мм	80	100
Вход питательной воды	Ø мм	25 (насос 32)	25 (насос 32)
Дренаж	Ø мм	40	40
Предохранит. клапан	Ø мм	JSV-FT11Ø40	JSV-FT11Ø40
Подсоединение дымохода	Ø мм	450	500

Технические характеристики, указанные в таблице, возможны при соблюдении следующих условий:

Теплопроизводительность топлива: дизель — 10 300 ккал/кг; мазут С — 9 750 ккал/кг;
Температура питательной воды 20 °С.

Характеристики

Тип котла	Паровой
Паропроизводительность, кг/час	1500 / 3000
Рабочее давление, кгс/см²	10 / 16
Топливо	Дизель

Не нашли то что искали?! Напишите нам и мы обязательно найдем решение по Вашему запросу.

Задать вопрос

Наши специалисты ответят на любой интересующий вопрос по товару

Задать вопрос

Цель нашей компании —
предложение широкого ассортимента товаров и услуг на постоянно высоком качестве обслуживания.

Источник

Вертикальные водотрубные паровые котлоагрегаты завода
BOOSTER предназначены для производства насыщенного
пара с максимальными температурой до 195°С и давлением
до 16 кг/см2;
Минимальные тепловые потери благодаря теплоизоляции
всего корпуса котла и подогрева воздуха для горения;
Выход на рабочий режим за 5-7 минут после запуска котла;
Конструктивные особенности и малый объем воды в котле
позволяют устанавливать их в производственных помещениях
(Пункт 7.1.3. ПБ 10-574-03);
Возможность удаленного доступа, диспетчеризация, работа
в каскаде;
Установлена автоматическая продувка;
Все котлы BOOSTER сертифицированы в России, имеют
необходимые Разрешения и поставляются в комплектации
согласно требований Российских нормативов.

Скачать полную таблицу технических характеристик

Скачать опросный лист

Название	Производительность, кг пара/ч	Расход (сжиженный газ), кг/час	Расход топлива (дизель), кг/час	Расход топлива (природный газ), куб.м/час	Цена
NNB-1500 G(GD)	1500	95,9	102,5	124,1	По запросу
NNB-2000 G(GD)	2000	166,4	138,8	173	По запросу
NNB-2500 G(GD)	2500	210,3	173,5	216	По запросу
NNB-3000 G(GD)	3000	252,4	208,3	260	По запросу

Источник

9 июля 2023 /

0 комментариев
/
9 просмотров

Котел бустер 1500 – это инновационное устройство, предназначенное для улучшения эффективности работы котельной системы. Оно позволяет снизить расходы на отопление и повысить комфорт в помещениях.

Принципиальная схема сепарационной блочной установки

Pum система

Горелка Blu 1000.1 pab TL Ecoflam

LH-d6240

Газоиспользующее оборудование котельной

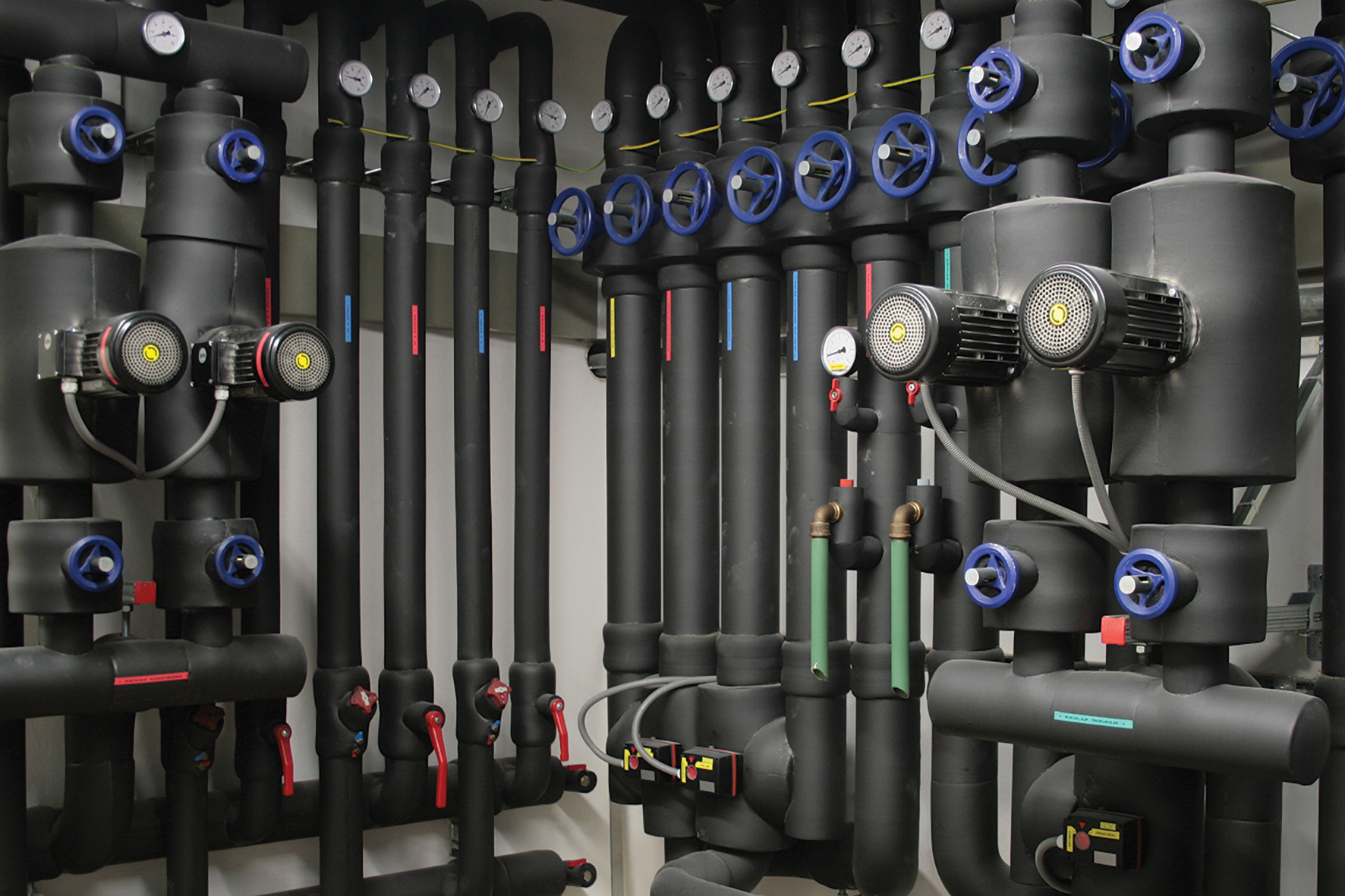

Система безопасности на водопроводе

Тепловая схема котельной с 3 котлами

Устройство и принцип работы Котла бустер 1500

Котел бустер 1500 состоит из нескольких основных компонентов: горелки, теплообменника, автоматики и системы управления. Горелка обеспечивает сгорание топлива, теплообменник передает полученное тепло в систему отопления, а автоматика контролирует и регулирует работу всего устройства.

Принцип работы Котла бустер 1500 основан на использовании теплового насоса, который позволяет извлекать тепло из окружающей среды и передавать его в систему отопления. Это позволяет значительно снизить энергозатраты и повысить эффективность работы котельной.

Насос для хим промывки теплообменников

Паровая турбина 30 КВТ

Схема подключения винтового компрессора

Горелки для котлов ПТВМ 30

Переходники для промывки теплообменников газовых

Настройка и установка Котла бустер 1500

Установка Котла бустер 1500 должна выполняться специалистами с опытом работы. Они проведут необходимые работы по подключению к системе отопления и электросети, а также установят и настроят управляющую систему.

После установки необходимо произвести наладку Котла бустер 1500. Это включает в себя настройку параметров работы устройства, оптимизацию работы теплообменника и проверку работоспособности всей системы.
