Монтаж мягкой кровли аккорд своими руками инструкция видео

Монтаж мягкой черепицы аккорд — это одно из основных требований при строительстве и ремонте кровли. Этот процесс требует тщательной подготовки и внимания к деталям. Если вы хотите самостоятельно установить мягкую черепицу на свою крышу, то вам потребуется следовать определенным инструкциям.

Ключевым моментом при монтаже мягкой черепицы аккорд является правильное выполнение аккордных соединений. Аккорды – это горизонтальные ряды черепицы, которые позволяют установить материал таким образом, чтобы он выглядел эстетично и служил долгое время. Для установки аккордов необходимо использовать специальные крепления, а также следовать инструкциям производителя.

Для выполнения монтажа мягкой черепицы аккорд своими руками важно также учесть особенности конструкции крыши. Необходимо провести проверку наличия гидроизоляции, состояния деревянной обрешетки и других элементов. Если вы обнаружили какие-либо проблемы, их необходимо устранить до установки черепицы.

Процесс монтажа мягкой черепицы аккорд может показаться сложным, но с правильной подготовкой и навыками он становится выполнимым заданием для опытного домовладельца. Настоящее руководство с фото и видео даст вам полное представление о том, как правильно монтировать мягкую черепицу аккорд своими руками.

Содержание

Монтаж мягкой черепицы аккорд своими руками
Подготовка к монтажу мягкой черепицы аккорд
Инструменты и материалы для монтажа
Последовательность монтажа мягкой черепицы аккорд
Как правильно укладывать мягкую черепицу аккорд
Секреты профессионального монтажа мягкой черепицы аккорд

Монтаж мягкой черепицы аккорд своими руками

Для монтажа мягкой черепицы аккорд вам потребуются следующие инструменты и материалы:

Инструменты	Материалы
Молоток с реверсом и гвоздодером	Мягкая черепица аккорд
Клещи для гибки гвоздей	Подложка из волокнистого картона
Ножницы по металлу	Двусторонний скотч
Строительный нож	Кровельный клей
Пруток для прижима	Гвозди
Уровень	Кровельный скобы

Перед началом монтажа необходимо подготовить поверхность крыши. Убедитесь, что она ровная и чистая от мусора и грязи. Если нужно, проведите ремонт крыши и замените поврежденные элементы.

Далее следует установить подложку из волокнистого картона. Она выполняет роль гидроизоляции и защищает мягкую черепицу от проникновения влаги. Подложка должна быть уложена плотно и ровно, с перекрытием швов.

После установки подложки можно приступать к монтажу мягкой черепицы аккорд. Монтаж проводится строго в соответствии с инструкцией производителя. Важно следить за правильной ориентацией и точностью укладки каждого элемента черепицы.

Для фиксации мягкой черепицы аккорд используются гвозди. Каждый элемент крепится не менее чем четырьмя гвоздями в соответствии с рекомендациями производителя. Гвозди должны быть забиты аккуратно и ровно.

После укладки последнего ряда черепицы необходимо закрепить его кровельными скобами для дополнительной надежности. Не забудьте проверить качество монтажа и произвести все необходимые доводки и финальные шлифовки.

Монтаж мягкой черепицы аккорд своими руками требует некоторого опыта и внимания к деталям, но при правильной установке вы получите качественное и прочное кровельное покрытие, которое будет выглядеть привлекательно на долгие годы.

Подготовка к монтажу мягкой черепицы аккорд

Перед началом монтажа мягкой черепицы аккорд необходимо провести ряд подготовительных работ. Важно следовать рекомендациям производителя и соблюдать все технические требования. Следующие шаги помогут грамотно подготовиться к монтажу мягкой черепицы:

1. Инструменты и материалы: перед началом работ подготовьте все необходимое: штакетник, рулетку, ножницы для металла, пескоразбрасыватель, клей, гвозди, гвоздодер, молоток, а также монтажную скамейку или леса, если планируется работать на высоте.

2. Проверка кровли: перед установкой мягкой черепицы аккорд необходимо убедиться в исправности кровли. Проверьте наличие повреждений, протечек или других проблем. В случае необходимости проведите ремонт кровли.

3. Очистка крыши: перед установкой черепицы аккорд необходимо очистить крышу от мусора, листвы и других загрязнений. Также удалите старую черепицу или другое покрытие, если оно имеется.

4. Подготовка поверхности: перед установкой мягкой черепицы аккорд обработайте поверхность крыши антисептиком или рубероидом. Это поможет защитить кровлю от гниения и повреждений.

5. Расчет материалов: перед началом монтажа мягкой черепицы аккорд произведите расчет необходимого количества материала. Учтите индивидуальные особенности вашей крыши и предусмотрите запас материалов.

Правильная подготовка к монтажу мягкой черепицы аккорд дает возможность получить качественный и надежный результат. Тщательно следуйте инструкциям и производите все необходимые работы перед началом установки черепицы.

Инструменты и материалы для монтажа

1. Мягкая черепица: для монтажа потребуется выбрать и приобрести необходимый объем мягкой черепицы – исходите из площади кровли вашего дома и не забудьте учесть запасной материал для замены поврежденных элементов в будущем.

2. Рубанок: инструмент, при помощи которого можно произвести обрезку черепицы по размеру и форме. Рекомендуется выбирать рубанки с наличием электрического или аккумуляторного питания.

3. Лезвие для рубанка: запасные лезвия для рубанка могут быть полезными при работе с труднообрабатываемыми участками черепицы.

4. Монтажная лопатка: подходит для надежного прокладывания черепицы и удаления воздушных пузырей из-под нее.

5. Лестница: необходима для доступа к крыше и проведения монтажных работ на высоте.

6. Гвозди: обычно используются гвозди с шапкой или саморезы для надежного крепления черепицы к основанию кровли.

7. Клей или герметик: может потребоваться для закрепления отдельных элементов черепицы или для улучшения герметичности монтажа.

8. Для удобства монтажа рекомендуем также использовать следующие инструменты:

лобзик или ножовку для обрезки отдельных элементов;
лента-метр для точных измерений;
штангенциркуль для определения углов наклона крыши;
клещи для обработки гвоздей;
плоскогубцы для снятия гвоздей и проведения других монтажных операций.

При подготовке к монтажу мягкой черепицы аккорд не забывайте использовать защитные средства, в частности, перчатки, маску и очки для защиты рук, органов дыхания и глаз от возможных травм и повреждений.

Последовательность монтажа мягкой черепицы аккорд

Шаг 1: Подготовьте поверхность к монтажу черепицы. Обработайте поверхность основного слоя кровельного материала, убедитесь, что она ровная и в хорошем состоянии. Очистите поверхность от грязи, пыли и остатков предыдущего покрытия. Убедитесь, что кровля надежно закреплена и не имеет просадок.

Шаг 2: Установите стартовую полосу. Крепежными гвоздями или шурупами закрепите стартовую полосу внизу кровли, по всей длине свеса. Убедитесь в правильном выравнивании стартовой полосы и ее надежном креплении.

Шаг 3: Установите брусок для комплектации свободного края черепицы. При помощи крепежных гвоздей или шурупов закрепите брусок на свободном краю кровли. Брусок поможет создать ровную и прочную основу для монтажа черепицы.

Шаг 4: Устанавливайте черепицу вдоль свеса. Начиная снизу, устанавливайте каждый ряд черепицы. Подрежьте последнюю плитку ряда, чтобы она соответствовала размерам свеса. Установите черепицу, прижимая ее к стартовой полосе и другим плиткам с помощью крепежных гвоздей или шурупов.

Шаг 5: Продолжайте устанавливать ряды черепицы. Постепенно перемещайтесь вверх, устанавливая следующие ряды плитки. Помните о необходимости правильного позиционирования и крепления каждой плитки. Следите за выравниванием и перекрытием плиток между рядами.

Шаг 6: Закончите установку черепицы. После того как вы установили все ряды черепицы, проверьте правильность и надежность крепления. Убедитесь, что все плитки плотно соприкасаются друг с другом и не имеют видимых зазоров.

Шаг 7: Закрепите дополнительные элементы. Установите гребень, вентиляционные элементы и другие комплектующие кровли в соответствии с требованиями производителя и проектного задания. Закрепите их, используя предусмотренный крепеж.

Шаг 8: Проверьте качество монтажа. После завершения монтажа мягкой черепицы аккорд, проведите инспекцию кровли. Убедитесь, что все плитки надежно закреплены, отсутствуют повреждения и дефекты. Проверьте герметичность и готовность кровли к эксплуатации.

Следуя этой последовательности действий, вы сможете смонтировать мягкую черепицу аккорд своими руками и получить качественное покрытие для вашей крыши.

Как правильно укладывать мягкую черепицу аккорд

Подготовительные работы. Прежде чем приступить к укладке черепицы, необходимо очистить кровлю от мусора и загрязнений. Также следует проверить состояние основания кровли и, при необходимости, произвести его ремонт.

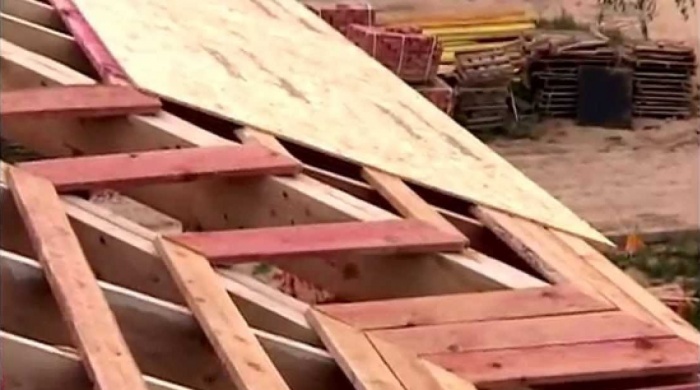

Установка брусьев обрешетки. Обрешетка служит основанием для укладки мягкой черепицы. Равномерно расположенные брусья обрешетки обеспечивают прочность и стабильность кровельной конструкции.
Установка гидро- и пароизоляции. Для защиты от проникновения влаги необходимо установить гидроизоляционную пленку. Пароизоляция помогает предотвратить скопление конденсата под черепицей.
Установка стартовой черепицы. Стартовая черепица укладывается внизу крыши и служит основой для укладки остальной черепицы. Она дополнительно защищает кровлю от протекания.
Укладка основной черепицы. Основная черепица укладывается сверху стартовой, при этом каждая пластина должна быть надежно закреплена специальными гвоздями. Черепица должна быть полностью прикреплена к основанию кровли.
Обрезка черепицы. После укладки основной черепицы, необходимо обрезать лишние крайние пластины с помощью ножниц для металла или специального инструмента.
Установка вентиляционных элементов. Для обеспечения правильной циркуляции воздуха под черепицей необходимо установить вентиляционные элементы: гребень и вентиляционные трубы.
Проверка качества укладки. После завершения укладки черепицы необходимо проверить ее качество и правильность выполнения всех предыдущих шагов. При обнаружении дефектов или ошибок, их следует немедленно исправить.

Секреты профессионального монтажа мягкой черепицы аккорд

1. Подготовка поверхности. Очистите кровлю от мусора, грязи и старой черепицы. Проверьте, нет ли поврежденных деревянных элементов подкровельной конструкции и замените их при необходимости. Убедитесь, что кровля имеет правильный уклон, чтобы избежать скопления воды.

2. Использование подложки. Правильный выбор и укладка подложки — важный шаг в монтаже мягкой черепицы аккорд. Подложка должна быть надежной, гидроизоляционной и дышащей, чтобы предотвратить попадание влаги под черепицу и рост плесени. Укладывайте подложку с перекрытием в 10-15 см и закрепляйте ее гвоздями или скобами, обеспечивая равномерное натяжение.

3. Выбор качественной черепицы. При выборе мягкой черепицы аккорд обратите внимание на ее качество. Она должна быть прочной, устойчивой к воздействию атмосферных условий и иметь хорошие показатели огнестойкости. Также учтите цвет и стиль черепицы, чтобы она гармонично вписалась в общий вид здания.

4. Правильный план укладки. Прежде чем приступить к укладке черепицы аккорд, составьте план укладки и схему раскроя, чтобы избежать лишних отходов и сократить время монтажа. Укладывайте черепицу по строго заданной схеме, обеспечивая правильное распределение веса и снижая риск протечек.

5. Правильное крепление. Каждый элемент мягкой черепицы аккорд должен быть надежно закреплен гвоздями, шурупами или специальными скобами. Следите за правильным расстоянием между гвоздями или скобами, чтобы избежать пробоев и деформации черепицы. Не забудьте закрепить края и узлы черепицы дополнительно, чтобы предотвратить их отрыв во время сильного ветра.

6. Последующая обработка. После укладки черепицы аккорд проведите дополнительную обработку стыков, прыжков и узлов специальными герметиками или клеем. Это поможет предотвратить попадание влаги под черепицу и повысит ее долговечность. Также установите дополнительные элементы, такие как металлические карнизы, водосточные системы и вентиляцию, чтобы обеспечить надежную и функциональную кровлю.

Следуя этим секретам профессионального монтажа мягкой черепицы аккорд, вы достигнете отличных результатов и обеспечите долговечность и надежность вашей кровли. Не забудьте о технике безопасности и при необходимости проконсультируйтесь с опытным специалистом. Удачного вам монтажа!

Источник

На чтение 10 мин Просмотров 98 Опубликовано 12 апреля 2023 Обновлено 11 апреля 2023

Содержание

Укладка гибкой черепицы ТехноНИКОЛЬ Шинглас
1. Общие рекомендации по монтажу гибкой черепицы ТехноНИКОЛЬ SHINGLAS
2. Фиксация рядовой черепицы
3. Фиксация стартовой полосы
4. Правила фиксации первого и последующих рядов рядовой черепицы
5. Устройство ендовы
6. Устройство ребер скатов и коньков
7. Укладка гибкой черепицы ТехноНИКОЛЬ SHINGLAS на купольные и конические поверхности
8. Выполнение примыканий
9. Обустройство кровельных проходок

Укладка гибкой черепицы ТехноНИКОЛЬ Шинглас

1. Общие рекомендации по монтажу гибкой черепицы ТехноНИКОЛЬ SHINGLAS

Не применять на одной и той же кровле продукцию с разными кодами цвета и датой выпуска. Для минимизации тонального дисбаланса перед применением следует перемешать содержимое 5–6 упаковок в случайном порядке.

Если кровельные работы проводятся при температуре ниже +5°C, упаковки с гибкой черепицей ТехноНИКОЛЬ SHINGLAS следует выдержать в теплом помещении при температуре +20°C не менее суток и подавать для производства работ по 5–6 пачек. Самоклеющуюся полосу на плитке необходимо дополнительно подогревать строительным (тепловым) феном при температуре окружающей среды ниже + 10°С.

Чтобы исключить повреждение целостности кровли, резать материал на крыше следует на специально подложенной дощечке.

Внимание: во избежание появления пятен и следов от обуви не рекомендуется ходить по кровле в жаркую солнечную и холодную влажную погоду. Для перемещения по скату крыши следует использовать специальные лазы.

2. Фиксация рядовой черепицы

Правильное прибивание гвоздей

Рис.12

Каждая рядовая черепица крепится к основанию кровли с помощью специальных оцинкованных гвоздей с широкими шляпками, количество которых зависит от угла наклона ската. Правильное прибивание специальных гвоздейочень важный момент. Гвозди следует прибивать таким образом, чтобы шляпка находилась в одной плоскости с поверхностью ТехноНИКОЛЬ SHINGLAS, а не врезалась в нее (рис. 12).

Правильное расположение гвоздей и их количество для каждой формы гибкой черепицы ТехноНИКОЛЬ SHINGLAS указано на рис. 11.

Внимание: В коллекциях КАНТРИ и ДЖАЗ гвоздь одновременно должен крепить место нахлеста двух составных частей черепицы. Для ориентира завод производитель наносит специальную монтажную линию на лицевую поверхность ламинированной черепицы (рис. 12). По месту монтажа следует убедится, что данное условие выполняется. Под коллекцию КОНТИНЕНТ применять гвозди длиной 45 мм.

3. Фиксация стартовой полосы

В качестве стартовой полосы применяется универсальная коньково-карнизная черепица либо выкройка из рядовой черепицы (гонт с обрезанными лепестками).

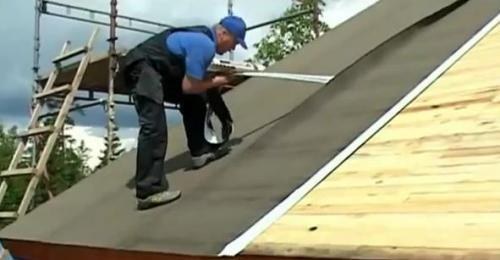

Карнизная черепица наклеивается поверх подкладочного ковра с отступом от места перегиба 1–2 см и прибивается гвоздями (рис. 13). Величина отступа зависит от длины и угла наклона ската. При увеличении длины и крутизны ската, отступ от места перегиба металлической карнизной планки также увеличивается.

Рис.13

Выкройка из рядовой черепицы используется под формы нарезки Трио, Бобровый хвост, Соната, Аккорд. При укладке тыльная сторона в зоне отсутствия клейкого слоя промазывается мастикой ТехноНИКОЛЬ. Далее укладывается аналогично монтажу коньково-карнизной черепицы.

При форме нарезки Драконий зуб и Континент стартовая полоса укладывается из рядовой черепицы без предварительной обрезки. В этом случае используется метод монтажа аналогичный способу укладки выкройки из рядовой черепицы.

4. Правила фиксации первого и последующих рядов рядовой черепицы

На длинных скатах укладку первого ряда рекомендуется производить с центра ската для удобства нивелировки по горизонтали. Первый ряд укладывается с отступом от начальной полосы на 1–2 см (рис. 13).

Монтаж необходимо производить диагональными полосами (рис. 14, 15).

Рис.14, Рис.15

Второй ряд монтируется с центра ската со смещением влево или вправо на половину лепестка. Прибивать гибкую черепицу ТехноНИКОЛЬ SHINGLAS необходимо таким образом, чтобы нижний край лепестков находился на одном уровне с верхним краем вырезов в первом ряде кладки.

Третий ряд укладывается со смещением относительно второго на половину лепестка влево или вправо в зависимости от первоначально выбранного направления.

Укладку черепицы начинать с центра ската, в виде полосы или пирамиды (рис. 16, 17).

Рис.16

Рис.17

Для максимально эффективной защиты от косого дождя рекомендуется проклеивать рядовую черепицу битумной мастикой ТехноНИКОЛЬ вдоль края крыши на величину 10 см в местах отсутствия самоклеющегося слоя. Верхние углы гибкой черепицы ТехноНИКОЛЬ SHINGLAS, которые подходят к металлической фронтонной планке, следует обрезать на 2–3 см для отбоя воды, как указано на рис. 9. При начале укладки необходимо следить, чтобы стык стартовой черепицы не совпадал со стыком черепицы первого ряда.

Примечание: При укладке гибкой черепицы серий ДЖАЗ, КАНТРИ и РАНЧО величина горизонтального смещения гонтов последующего ряда относительно предыдущего может варьироваться в интервале от 15 до 85 см (рис. 15). При этом не должно прослеживаться определенного правила подбора рисунка. Рисунок готовой кровли должен быть абстрактным.

5. Устройство ендовы

Метод открытой ендовы

Рис.18

Рядовая черепица укладывается поверх ендовного ковра и монтируется в хаотичном порядке до линии подреза (3) в сторону оси ендовы (1) (рис. 18). Каждая черепица дополнительно фиксируется с помощью кровельных гвоздей в верхней части (2). Не следует прибивать специальные гвозди на расстоянии ближе 30 см от центральной оси ендовы (1). Так собираются две поверхности ската относительно ендовы. После чего при помощи шнурки (отбивки) отбиваются две мелованные линии (3). Затем рядовая черепица прорезается по линии 3. При этом необходимо подкладывать специальную дощечку, чтобы не повредить целостность гидроизоляционного ковра. Для отбоя воды в ендове необходимо подрезать каждую черепицу (4) и промазывать битумной мастикой ТехноНИКОЛЬ с тыльной стороны на величину 10 см в местах отсутствия самоклеющегося слоя (5).

Если водоток со скатов существенно отличается, то желоб ендовы необходимо смещать в сторону меньшего водотока для компенсации подмыва воды стыка рядовой черепицы и ендовного ковра. Ширина желоба ендовы варьируется от 5 до 15 см в зависимости от месторасположения здания или сооружения. Если объект строительства находится в чаще леса, необходимо увеличивать ширину желоба для беспрепятственного удаления листвы.

Метод подреза

Сначала монтаж рядовой черепицы выполняют на малоуклонном скате с нахлестом на более крутой скат на величину не менее 30 см (рис. 18). Каждая черепица дополнительно фиксируется с помощью кровельных гвоздей в верхней части (2). Не следует прибивать специальные гвозди на расстоянии ближе 30 см от центральной оси ендовы (1). Так укрывается весь малоуклонный скат крыши. Затем «отбивается» меловая линия (3) на более крутом скате. Расстояние от меловой линии (3) до центральной оси ендовы (1) составляет 7–8 см. Гибкая черепица с более крутого ската подрезается по меловой линии (3). Для отбоя воды в ендову необходимо подрезать каждую черепицу (4) и промазывать битумной мастикой ТехноНИКОЛЬ с тыльной стороны на величину 10 см в местах отсутствия самоклеющегося слоя (5).

Рис.19

6. Устройство ребер скатов и коньков

При устройстве ребер скатов и коньков по этому способу используется коньковая черепица, получаемая при делении коньково-карнизной черепицы на 3 части по местам перфорации. Коньково-карнизная черепица поставляется для форм нарезок Соната, Аккорд, Вестерн, Драконий зуб, Континент.

Ребро. Рядовая черепица, выходящая на ребро, подрезается так, чтобы между покрытиями смежных скатов была прорезь шириной 0,5 см. Шнуркой «отбиваются» габариты будущего ребра (две полосы вдоль ребра). Укладка коньковой черепицы ведется снизу вверх. Каждая черепица фиксируется четырьмя гвоздями (по два с каждой стороны) так, что бы нахлест (3–5 см) вышележащей черепицы перекрывал гвозди нижележащей.

Конек. Укладка конька ведется со стороны, противоположной преобладающей розе ветров в данном районе. В остальном, монтаж коньков аналогичен способу монтажа ребер.

Для форм нарезки Бобровый хвост, Трио, Соната и Драконий зуб коньковую черепицу можно вырезать из рядовой черепицы. При этом для гибкой черепицы ТехноНИКОЛЬ SHINGLAS формы нарезки Соната верхняя часть является видимой, а нижняя – закрываемой (рис. 20).

Рис.20

При укладке выкройки коньковой черепицы ее тыльная часть в местах отсутствия самоклеющегося слоя дополнительно промазывается мастикой ТехноНИКОЛЬ. В остальном, монтаж ребер/коньков с использованием выкройки коньковой черепицы аналогичен монтажу с использованием коньково-карнизной черепицы.

Внимание: Для предотвращения образований трещин в холодное время года (при температуре ниже +5°С) на ТехноНИКОЛЬ SHINGLAS серии КЛАССИК и ФИНСКАЯ ЧЕРЕПИЦА рекомендуется производить изгиб на металлической искусственно подогретой трубе диаметром примерно 10 см. Элементы конька, изготовленные из ДЖАЗА, КАНТРИ и РАНЧО, изгибать на подогретой трубе при любой температуре.

7. Укладка гибкой черепицы ТехноНИКОЛЬ SHINGLAS на купольные и конические поверхности

Существует два рекомендованных способа укладки ТехноНИКОЛЬ SHINGLAS на криволинейные поверхности: сегментарный и бесшовный. В обоих случаев первоначально укладывается подкладочный ковер.

Сегментарный способ предусматривает деление поверхности купола или конуса на равные сегменты с помощью «отбивки». На каждый сегмент укладывается рядовая черепица. Стыки между сегментами перекрываются коньковой черепицей аналогично ребрам и коньку крыши. Размеры сегментов и ширина коньковой черепицы должны соответствовать масштабу покрываемой поверхности.

Рис.21

1) Металлический наконечник (устанавливается после монтажа гибкой черепицы ТехноНИКОЛЬ SHINGLAS);

2) вертикальные линии обрезки (разметка ската);

3) целый лепесток черепицы;

5) подкладочный ковер ANDEREP.

Бесшовный метод укладки (рис. 21) требует особого внимания к разметке ската. На основание крыши наносятся меловые насечки, расстояние между которыми равно половине лепестка гибкой черепицы. Меловые линии соединяются с крыши. Затем необходимо раскроить рядовую черепицу на отдельные лепестки и смонтировать первый ряд. Вышележащие ряды предварительно подрезанных лепестков черепицы укладываются со смещением на половину лепестка нижележащего ряда черепицы. Подрезка черепицы производится согласно нанесенным меловым линиям. Как только ширина лепестка рядовой черепицы в ряду становится меньше первоначальной в два раза, укладка следующего ряда начинается лепестками черепицы с исходными размерами. В такой последовательности монтаж ведется до вершины кровли. Вершина крыши оформляется с помощью металлического колпака.

8. Выполнение примыканий

В местах стыков ската кровли со стенами (рис. 22) набивается треугольная рейка (1), на которую заводится рядовая черепица (4). В качестве треугольной рейки может быть использован деревянный брус 50х50 мм, распущенный по диагонали, либо обычный деревянный плинтус (1). Если поверхность вертикальной стены кирпичная, то ее необходимо предварительно оштукатурить и праймировать. Поверх рядовой черепицы монтируются полосы ендовного ковра ТехноНИКОЛЬ (5) шириной не менее 500 мм с проклейкой битумной мастикой ТехноНИКОЛЬ (мастика наносится на всю тыльную поверхность выкройки ендовного ковра). На стену полоса заводится не менее чем на 300 мм, а в климатических зонах с повышенными снеговыми нагрузками эта величина может быть увеличена. Верхняя часть примыкания заводится в штрабу и закрывается металлическим фартуком (2), который закрепляется механически и герметизируется силиконовым, тиоколовым или полиуретановым герметиком (3).

Рис.22

Для герметизации дымовых и вентиляционных труб делают выкройку либо из ендовного ковра (рис. 24), либо из металла с антикоррозийным покрытием (рис. 24). Полученные выкройки сгибаются или надрезаются в определенных местах. Способ монтажа показан на рисунке 23. Первоначально монтируется лицевая выкройка с заводом на рядовую черепицу. Затем монтируется левая и правая, которые заводятся под черепицу. В последнюю очередь монтируется тыльная выкройка. При монтаже необходимо соблюдать принцип каскадности воды. Слева, справа и с тыльной стороны необходимо выполнить желоб шириной 8 см. Места сопряжения рядовой черепицы следует проклеить битумной мастикой ТехноНИКОЛЬ в местах отсутствия самоклеющегося слоя на величину 10 см и отрезать уголки для отбоя воды.

Рис.23

Рис.24

Для предотвращения скапливания снега за дымовыми и вентиляционными трубами, если их сечение превышает 500х500 мм и они расположены поперек ската, рекомендуется устраивать разжелобок (рис. 25).

Рис.25

Если скат кровли заканчивается примыканием к стене, в конце ската следует установить ливневой отбойник из металла с антикоррозионным покрытием (рис. 26).

Рис.26

9. Обустройство кровельных проходок

Герметизация нижних частей кровельных проходок, антенн, труб коммуникаций осуществляется с помощью специальных проходных элементов (рис. 27).

Рис.27

Проходные элементы фиксируются гвоздевыми соединениями. Ряды гонтов укладываются на проходной элемент, обрезаются и приклеиваются к фланцу битумной мастикой ТехноНИКОЛЬ № 23 ФИКСЕР. Далее на проходной элемент монтируется необходимый кровельный выход.

Вентиляционные выходы ТехноНИКОЛЬ выпускаются двух типов: неизолированные и изолированные (рис. 28) для использования в регионах с продолжительными морозными периодами и использование для внутренней вентиляции помещения и для канализации.

Рис.28

На изолированный полиуретаном вентиляционный выход не намерзает изнутри конденсат даже при длительных морозах. Выходы канализации не рекомендуется оснащать колпаком, т.к. намерзание конденсата внутри колпака приводит к ухудшению вентиляции.

Для эстетического выражения крыши допустимо использовать декоративный колпак без внутреннего рассекания (рис. 29).

Рис.29

Попадание при этом осадков или листьев в трубу не вызывает неприятностей, т.к. все уходит в систему водоотведения здания и сооружения.

Источник

Смотрите также

МЯГКАЯ КРОВЛЯ — За 10 Минут | Гибкая Черепица От Начала До Конца

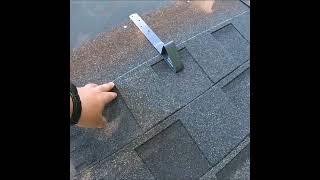

Куда забивать гвозди при монтаже гибкой черепицы

Как смонтировать битумную черепицу. Инструкция. Строй и Живи.

Монтаж черепицы Шинглас

СДСР 26. Кроем крышу Shinglas Ранчо.

Монтаж обрешетки и OSB под гибкую черепицу. Подготовка основания для мягкой кровли

ТОП 7 ошибок при монтаже ГИБКОЙ ЧЕРЕПИЦЫ!

1.9 Каркасная баня. Мягкая кровля Katepal монтаж. Как делать ендову правильно, устройство, монтаж.

Видеоинструкция по монтажу битумной черепицы IKO

Монтаж гибкой черепицы SHINGLAS ТЕХНОНИКОЛЬ | Инструкция

Карнизные и фронтонные планки: правильный монтаж

Источник

Транспортировка и хранение

Во-первых, упаковка с гонтами гибкой черепицы ТЕХНОНИКОЛЬ SHINGLAS имеет небольшой вес, поэтому легко переносится руками, не требует привлечения грузоподъемных механизмов и специальных приспособлений. Небольшими партиями их можно перевозить даже в личном автомобиле. Однако на этапе перевозки очень важно не испортить материал. Так, ни в коем случае нельзя ставить поддоны с материалами друг на друга — они могут деформировать гонты черепицы. Переносить упаковки с черепицей можно только ребром (как показано на рисунке).

Во время монтажа упаковки, как и отдельные гонты, не стоит складывать на перегибе конька.

Еще одна особенность — прежде чем вскрывать упаковку, её необходимо немного согнуть и встряхнуть. Это заметно облегчит извлечение слежавшихся гонтов.
Для минимизации цветового дисбаланса (образования цветовых пятен) кровельного покрытия гонты из 5-6 упаковок стоит перемешивать между собой.

Разметка

Непосредственно перед монтажом на подкладочный ковер наносится разметка. Она является общим ориентиром, по которому можно выравнивать листы гибкой черепицы по вертикали и горизонтали в процессе укладки. То есть гонты не укладываются четко по линиям этой разметки. Но она особенно хорошо выручает, если крыша имеет закругления или скаты.

Учитывая габариты любой кровли лучше всего разметку делать с помощью строительной шнурки.

Разметка наносится в виде сетки, в которой горизонтальные линии имеют шаг, равный пяти рядам черепицы (70-75 см), вертикальные — один метр, по размеру одного гонта гибкой черепицы.

Ассортимент

В ассортименте гибкой черепицы производства ТЕХНОНИКОЛЬ — девять форм нарезок: «континент», «атлантика», «вестерн», «дракой зуб» — формы многослойной черепицы, «аккорд», «соната», «брикс», «бобровый хвост», «трио» — формы однослойной черепицы.

Каждая из форм представлена в разнообразной цветовой гамме.

Например, форма нарезки «континент» представлена серией аналогичного названия с четырьмя оттенками: «Европа», «Америка», «Азия», «Африка». Наиболее большая коллекция цветов у нарезки «драконий зуб» — 18 оттенков в коллекциях «Джаз» и «Кантри».

Определиться с формой нарезки, коллекцией и оттенком, а также примерить ту или иную коллекцию на модели жилого дома можно на сайте ТЕХНОНИКОЛЬ SHINGLAS.

Монтаж

Рассмотрим монтаж гибкой черепицы ТЕХНОНИКОЛЬ SHINGLAS в подробностях, на примере двухслойной гибкой черепицы формы нарезки «драконий зуб».
На длинных скатах укладка гонтов черепицы ведется снизу вверх — от карнизного свеса до конька кровли, от центра нижнего края, чтобы было легче выставлять черепицу по горизонтали.

Процесс монтажа гибкой черепицы начинается с укладки стартовой полосы вдоль карнизного свеса. Она делается из специальной коньково-карнизной черепицы. Она не имеет «лепестков» какой-либо формы нарезки, состоит из трех частей и крепится на 12 кровельных гвоздей — шесть гвоздей вверху, шесть — внизу. В последующем они будут закрыты первым рядом черепицы.

Также стартовую полосу можно сделать самостоятельно — из гонта рядовой однослойной черепицы, аккуратно отрезав кровельным ножом у гонта «лепестки». В случае с нарезкой «драконий зуб» стартовую полосу делают из рядовой черепицы, без обрезки.

Стартовая полоса укладывается на подкладочный ковер с отступом от перегиба карнизного свеса на 1-2 см. При угле наклона кровли более 45 градусов отступ необходимо увеличить на пару сантиметров. При укладке первого ряда гибкой черепицы тыльная сторона материала хорошо промазывается битумной мастикой ТЕХНОНИКОЛЬ ФИКСЕР и дополнительно фиксируется кровельными гвоздями.

У всех гонтов гибкой черепицы на тыльной стороне есть специальные защитные полосы. При укладке многослойной черепицы в нарезке «драконий зуб» коллекций «Джаз», «Кантри» и «Ранчо», в отличие от всех остальных видов и коллекций, защитная пленка не снимается. Эта пленка нужна исключительно для транспортировки гонтов, чтобы они не слипались между собой.

При работе с другими формами и коллекциями пленка снимается, так как она защищает клеящий слой.

У процесса монтажа гонтов «драконий зуб» есть еще одна особенность — полосы укладываются со смещением вертикального шва не менее чем на 15 см таким образом, чтобы «лепестки» верхнего ряда полностью закрывали крепление нижележащего ряда.

Первый ряд укладывается от нижнего края стартовой полосы с отступом в 1-2 см, полностью прикрывая гвоздевое крепление стартовой полосы. Со стороны фронтона область крепления необходимо промазать мастикой ТЕХНОНИКОЛЬ ФИКСЕР — шириной примерно 10 см и толщиной не более 1 мм.

Напомним, что укладка гонтов ведется от центральной оси кровли, поэтому у фронтонного свеса длинных скатов гонт, возможно, придется отрезать на необходимую ширину. Но надо учесть, что она не должна быть меньше 20 см и крепится минимум двумя гвоздями.

Верхний угол крайнего гонта у фронтонной планки подрезается для обеспечения отбоя воды.

Общий момент для всех форм нарезки — в процессе укладки каждый последующий ряд полос укладывается со смещением на поллепестка.

Гонты гибкой черепицы ТЕХНОНИКОЛЬ SHINGLAS крепятся на оцинкованные кровельные гвозди с широкой шляпкой 30 мм, длиной 3,5 см. У каждой формы нарезки свое количество точек гвоздевого крепления.

Они прибиваются вдоль специальной линии, которая есть на каждом гонте, и нанесена в заводских условиях. Это очень удобно — ошибиться крайне трудно.
Отметим, что количество гвоздей на гонте также зависит от угла наклона кровли — если она меньше 45 градусов. Например, в нарезке «драконий зуб» на один гонт хватает пяти гвоздей, если угол больше — то восемь.

Кровельные гвозди должны входить ровно и шляпка не должна «утапливаться» в черепицу. При этом каждый гвоздь должен крепить сразу два гонта — по отмеченной линии верхний гонт и верхнюю часть нижнего гонта. Это напрямую влияет на устойчивость и надежность всей конструкции из гибкой черепицы. Важно! При крепеже трехслойной гибкой черепицы форм нарезки «континент» и «атлантика» надо использовать кровельные гвозди длиной 45 мм.

Общая схема размещения гвоздевых креплений и места нанесения мастики в зависимости от формы нарезки и угла наклона крыши представлена на схеме:

Рис. Система перемещения по скатной кровле. Фото: ТЕХНОНИКОЛЬ

Для более комфортного и безопасного монтажа гибкой черепицы, а также хранения материалов и размещения инструмента, компания ТЕХНОНИКОЛЬ предлагает специальные кронштейны. Они могут регулироваться по углу наклона кровли на 40, 50 и 60 градусов, и не повреждают монтируемые материалы.

Основная часть кронштейна прибивается поверх уложенного слоя черепицы — верхняя часть к основе кровли. При укладке последующих полос она закрывается черепицей.

Далее в кроншейн укладывается деревянные доски — леса-подмости, по которым можно свободно передвигаться.

Демонтаж кронштейнов также не представляет сложности — гонт черпицы аккуратно отгибается, вытаскиваются крепления (шурупы или гвозди), после чего отогнутый гонт укладывается на место.

На правах рекламы

Источник

Мягкая черепица, она же гибкая, она же битумная, материал, который появился на строительном рынке относительно недавно. Это симбиоз двух кровельных материалов, один из которых лег в основу производства, второй обозначил форму и принцип укладки. Первый материал – это рубероид, второй – это черепица из керамики. Получилось так, что мягкая кровля обозначила новую технологию покрытия крыш. А так как производителей этого кровельного материала много, а это большой модельный ряд, то соответственно и монтаж мягкой черепицы отличается у каждой марки. В принципе, технология одна, но есть определенные нюансы и строительные приемы, которые и обозначают те самые различия.

Технология монтажа

Как и всякий строительный процесс, укладка мягкой черепицы, делится на два этапа: подготовительный и основной.

Подготовка

В первую очередь необходимо понять, что сама – материал не плотный. Он прогибается под любой тяжестью, поэтому под нее необходима сплошная обрешетка. Изготавливают обрешетку из разных плитных и плоских материалов. Чаще всего из влагостойкой фанеры, плит ОСП или шпунтованных досок. Важно – между элементами обрешетки оставлять небольшой зазор. Он будет выполнять функции компенсатора линейного расширения древесных материалов, на которые на крыше воздействуют перепады температур и влажности.

Сплошная обрешетка под мягкую черепицу укладывается на обычную обрешетку из досок и крепится к ней саморезами. Плитные изделия необходимо укладывать вразбежку, то есть, со смещением. Оптимальный вариант – если смещение будет производиться на половину размера плиты. Такое расположение дает возможность равномерно распределить по всей площади крыши действующие на нее нагрузки.

Внимание!
Все деревянные элементы необходимо обработать антисептическим и антиперейным составом.

И еще один момент. Минимальный уклон кровли, на которую монтируется мягкая черепица, должен составлять 1:5. То есть, крыша должна быть скатной.

Монтаж

Итак, переходим к основному вопросу, как укладывать мягкую черепицу. Что входит в комплект мягкой кровли, какими инструментами необходимо пользоваться при ее укладке.

В комплект входят:

рядовая черепица;
коньково-карнизная черепица;
подкладочный ковер – это рулонный материал из того же сырья, что и сам кровельный материал, его ширина – 1 м;
ендовый ковер, если в конструкции крыши есть соединения разного наклона;
металлические планки, которыми закрывается передняя часть кровли, то есть карниз;
клей на основе битума;
гвозди для мягкой черепицы;
колпаки для выводов (труб),
саморезы.

Из инструментов понадобиться:

молоток;
ножницы по металлу;
рулетка;
шпатель.

Укладка подкладочного ковра

В первую очередь скат крыши закрывается подкладочным ковром. Полосы материала можно укладывать как поперек ската, так и вдоль. Настил производится с нахлестом относительно друг друга, размер которого составляет 10-15 см. Необходимо отметить, что первая полоса наносится на ендову, если таковая имеется в конструкции крыши. Ее крепят к обрешетке гвоздями при помощи молотка, расстояние между крепежами 20-40 см.

Далее производится укладка остальных полос с перехлестом с уже уложенной в пределах 15 см. При этом подкладочный ковер, укладываемый сверху полосы на ендове, должен быть подрезан по месту стыковки двух полос с 15-миллиметровым нахлестом. Место соединения проклеивается битумным клеем на всю ширину нахлеста (15 см).

Необходимо обратить внимание, что крепление полос подкладочного ковра начинается с конька кровли, где они пробиваются гвоздями. Затем снизу надо подтянуть полосу, чтобы на ней не осталось складок. И также пробить их снизу по карнизу, а далее по всему скату на участках соединения двух полос.

Важно!
Подкладочные полосы нужно уложить так, чтобы они свисали после карниза на 2-3 см. Причина – это своеобразная защита обрешетки от дождя.

Монтаж планок

Следующая операция – установка карнизных металлических планок. Начинать укладку надо с любого фронтона, двигаясь к противоположному. Установка производится внахлест со смещением 5-10 см. Для крепления используются или кровельный гвозди, или саморезы.

Очень важно правильно соблюсти шаг крепежа. Он не должен быть маленьким, потому что металлическое изделия в процессе изменения температур сильно подвержено линейному расширению, поэтому планку может покоробить. Оптимально – шаг 10-15 см, крепление производится в шахматном порядке, как показано на видео. Специалисты рекомендуют планки устанавливать и на торцах.

Укладка ендового ковра

Хотя весь скат, и ендова в том числе, покрыт подкладочным ковром, необходимо саму ендову закрыть еще одним слоем. Для этого используется рулонный материал в цвет, как и сама мягкая черепица. Ширина рулона – 70 см. Его просто раскатывают по ендове и подрезают под угол стыка двух скатов.

Здесь используется двойное крепление:

битумным клеем;
гвоздями через каждые 10 см.

Укладка мягкой черепицы

Монтаж мягкой черепицы начинается с карниза, где используется карнизная черепица. Это прямоугольной формы изделия, которые имеют с обратной стороны самоклеящейся слой. На него они и крепятся. Способ соединения – встык. Расстояние от края карниза до края элемента – 2-3 см.

После этого можно начинать укладку и рядовых черепиц. Сборка производится от карниза к коньку. Укладывается первый ряд, который кровельными гвоздями прикрепляется к обрешетке через карнизные элементы. Второй ряд крепится через элементы первого ряда. Первый ряд укладывается так, чтобы гонт черепицы находился на расстоянии 2 см от нижнего края карнизной черепицы. При этом используются длинные гвозди, чтобы они могли насквозь пробить сплошную обрешетку. Короткие гвозди будут выходить из обрешетки в период ее колебания под действием перепадов температур и влажности.

Гвозди забиваются в местах выреза гонта, поэтому на каждый элемент приходится всего четыре гвоздя. Две соседние мягкие черепицы укладываются встык относительно друг друга. Начинать монтаж надо с середины ската крыши. Обычно верхние уложенные элементы у конька не помещаются полностью, поэтому их надо просто подрезать под необходимый размер. У торцов также производится подрезка под размер укладки, при этом черепица с нижней стороны промазывается клеем и прижимается к торцевой металлической планке.

Непростой момент – это укладка мягкой битумной черепицы на ендовах. Их нужно уложить и подрезать под углом наклона ендовы. При этом оставляется нахлест размером 10 см. Его промазывают битумным клеем, прижимают к ендовому ковру, гвоздями в этом месте ничего не крепится.

Соединение с трубами

Перед тем как укладывать мягкую черепицу, необходимо позаботиться о герметизации труб, которые выступают над крышей дома. Обычно для этого используют специальные колпаки, изготовленные из полимерного материала.

Находится место вывода трубы.
Делается в кровле отверстие.
Устанавливается колпак, который крепится битумным клеем и гвоздями по всему периметру (см. видео, как это делается).
Монтируется труба.
После чего укладывается рядовая мягкая черепица с вырезом под форму уложенного колпака.
Перед тем как класть элемент, необходимо по всему фланцу колпака нанести клеевой состав.

В этом месте очень важно правильно положить кровельный материал, чтобы он точно по форме и размерам колпака закрыл его полностью. То есть, из ската кровли должна торчать только труба, а сам колпак виден быть не должен.

И последнее – это укладка коньковой черепицы. То есть, сначала закрываются оба ската, затем монтируется и коньковая мягкая черепица. Ее укладывают поверх конька, точно посередине так, чтобы она равномерно закрывала собой два участка на двух скатах. Крепление производится гвоздями, укладка – внахлест 5-6 см.

Кровля из битумной мягкой черепицы удобна в эксплуатации, долговечна и эстетична. Большой ее плюс в том, что вполне возможен самостоятельный монтаж. Технология не самая сложная, вес фрагмента небольшой, крепится на клеевую основу, дополнительно фиксируются кровельными гвоздями. Так что монтаж мягкой черепицы своими руками можно сделать даже в одиночку.

Кровельный пирог для мягкой черепицы

Чердак под кровлей может быть теплым или холодным, в зависимости от этого изменяется состав кровельного пирога. Но его часть от стропил и выше всегда остается неизменной:

по стропилам набивается гидроизоляция;
на нее — бруски толщиной не менее 30 мм;
сплошной настил.

Вот эти материалы и рассмотрим подробнее — из чего и как делать, какие особенности у каждого из них есть.

Гидроизоляция

Гидроизоляционные мембраны бывают одно, двух и трехслойными. Однослойные мембраны — самые простые и дешевые, выполняют только двойную задачу — не пропускать влагу в сторону помещения и выпускают пары наружу. Таким простым способом не только защищается чердак или от проникновения конденсата или просочившихся, вдруг, осадков, но и из воздуха удаляется избыточная влага, сопровождающая жизнедеятельность человека. Однослойные мембраны представлены на рынке слабо. Практически их выпускает одна фирма — Tyvek.

Двух и трехслойные мембраны более прочные. У них, кроме гидроизоляционного слоя, имеется еще и прослойка, придающая большую прочность на разрыв. Третий слой, если он есть, это адсорбирующий слой. То есть, даже если на поверхности мембраны образовалась капля конденсата, этот слой впитывает ее в себя, не позволяя пролиться на другие материалы. При достаточной вентиляции, влага из этого слоя постепенно испаряется и уносится потоками вддуха.

Трехслойные мембраны (например, EUROTOP N35, RANKKA, ЮТАКОН) желательны, если чердак у вас утепленный и в качестве утеплителя использована минеральная вата. Она боится намокания и при повышении влажности на 10% теряет половину своих теплоизоляционных свойств.

Если под мягкой черепицей будет холодный чердак, желательно использование двухслойной гидроизоляционной мембраны. По прочности она намного лучше однослойных, а по цене лишь немного дороже.

Обрешетка

Поверх гидроизоляционной пленки, параллельно свесу, набиваются планки обрешетки. Они необходимы для создания вентиляционного зазора. Он позволит поддерживать нормальную влажность кровельных материалов.

Обрешетку делают из досок хвойных пород (преимущественно сосны). Толщина досок — не менее 30 мм. Это минимальный зазор, который обеспечит нормальное движение воздуха в подкровельном пространстве. Перед укладкой древесину необходимо обработать пропиткой, защищающей от вредителей, грибков, после высыхания этого слоя обрабатывают еще антипиренами, которые снижают горючесть древесины.

Минимальная длинна доски для обрешетки — не менее двух пролетов стропил. Крепятся и соединяются они над стропильными ногами. Соединять их в другом месте нельзя.

Настил

Настил под мягкую черепицу делается сплошной. Материалы выбираются исходя из того, что в него должны вбиваться гвозди, потому используют обычно:

ОСП 3;
влагостойкую фанеру;
шпунтованную или обрезную доску одинаковой толщины (25 мм) влажностью не более 20%.

При укладке настила под мягкую черепицу, между элементами необходимо оставлять зазоры — для компенсации температурных расширений. При использовании фанеры или ОСП зазор составляет 3 мм, между обрезными досками 1-5 мм. Листовой материал крепят с разбежкой швов, то есть так, чтобы стыки не были сплошными. Крепят ОСБ при помощи саморезов или ершеных гвоздей.

Используя в качестве настила доски, надо следить чтобы годовые кольца древесины были направлены вниз. При обратном расположении, их выгнет дугой, мягкую черепицу поднимет, может нарушиться герметичность покрытия. Есть еще одна хитрость, которая позволит сохранить деревянный настил ровным даже в том случае, если влажность досок выше 20%. Концы досок при укладке дополнительно крепятся двумя гвоздями или саморезами, забитыми близко к краю. Этот дополнительный крепеж не даст доскам выгнуться при усушке.

Выбор толщина материала для настила под мягкую черепицу зависит от шага обрешетки. Чем больше шаг, тем толще необходим настил. Оптимальный вариант — частый шаг и тонкие плиты. В этом случае получается легкое, но жесткое основание.

Еще один момент касается устройства настила под мягкую черепицу вокруг трубы дымохода. При кирпичной трубе, ширина которой более 50 см, за ней делают разжелобок (на фото). Эта конструкция, напоминающая мини-кровлю. Она разделяет дождевые потоки, они скатываются по сторонам от трубы, не затекая в подкровельное пространство.

После установки настила, проверяется его геометрия. Измеряются длинна, ширина ската вверху и внизу, высоту ската с обоих сторон, перемеряются диагонали. И последняя проверка — отслеживание плоскости — весь скат должен целиком лежать в одной плоскости.

Технология настила кровли из мягкой черепицы

При покупке, вас, скорее всего, снабдят инструкцией, к которой монтаж мягкой черепицы будет расписан пошагово и подробно, с указанием всех точных размеров, которые требует именно этот производитель. Этих рекомендаций и стоит придерживаться. Однако, предварительно с порядком работ и их объемами познакомиться стоит загодя — чтобы разобраться в тонкостях монтажа и необходимом количестве материалов.

Сразу скажем, что обращаться с мягкой черепицей при укладке надо осторожно — она не любит, если ее перегибают. Поэтому старайтесь без необходимости не сгибать и не сминать гонты (это один фрагмент, состоящий из видимой и монтажной части).

Усиление свеса

Первой устанавливается капельная планка. Это Г-образный лист металла, покрытый краской или полимерным составом. Полимерное покрытие более дорогое, но и более надежное. Цвет подбирают близкий к окрасу битумной черепицы.

Капельную планку устанавливают вдоль свесов кровли

Задача капельной планки — защищать обрешетку, срезы стропил и настила от попадания влаги. Одним краем капельник укладывается на настил, вторым закрывает свес. Крепится гвоздями из оцинковки (нержавейки), которые забиваются в шахматном порядке (один ближе к сгибу, второй почти у края). Шаг установки крепежа — 20-25 см.

Продается капельная планка двухметровыми кусками. Уложив первый элемент, второй крепят с перехлестом не менее 3 см. При желании, зазор можно закрыть: промазать стык битумной мастикой, заполнить герметиком. На этом же этапе монтируется , во всяком случае прибиваются крюки, которые будут удерживать водосточные желоба.

Укладка гидроизоляционного ковра

Независимо от угла кровли, в и вдоль ската, обязательно укладывается гидроизоляционный подкладочный ковер. Его продают в рулонах метровой ширины. На нижнюю сторону нанесен клеящий состав, закрытый защитной пленкой или бумагой. Перед укладкой бумагу снимают, ендовный ковер приклеивают к настилу.

Монтаж гидроизоляционного ковра начинается с укладки его в ендове. Раскатывают материал метровой ширины, распределив по 50 см с обоих сторон от места перегиба. Тут желательно обойтись без стыков, но, при необходимости, нахлест двух полотен должен быть не менее 15 см. Укладка идет снизу-вверх, место соединения дополнительно промазывается битумной мастикой, материал хорошо прижимается.

Далее гидроизоляционный ковер под гибкую черепицу укладывается вдоль карнизного свеса. Минимальная ширина ковра на карнизном свесе — величина самого свеса, плюс 60 см. Нижний край располагается поверх капельника, может на несколько сантиметров загибаться вниз. Сначала ковер раскатывают, если необходимо — подрезают, затем снимают защитную пленку с изнанки и приклеивают на подложку. Дополнительно фиксируют по краям гвоздями из нержавейки или оцинковки с большой плоской шляпкой (шаг 20-25 см).

В местах горизонтального стыка нахлест двух полотен не менее 10 см, в вертикальном направлении — не менее 15 см. Все стыки дополнительно промазываются битумной мастикой, материал обжимается.

Подкладочный ковер

Подкладочный ковер, так же как и гидроизоляционный, продается в рулонах метровой ширины, тыльная сторона покрыта клеящим составом. Способ укладки зависит от уклона кровли и от профиля выбранной битумной черепицы.

При использовании битумной черепицы с разрезами (типа Джаз, Трио, Бобровый хвост), вне зависимости от уклона, подкладочный ковер расстилается на всей поверхности кровли.

Монтаж подкладочного ковра часто требует подреза. Делают это при помощи остро отточенного ножа. Чтобы при раскрое не повредить расположенный ниже материал, подкладывают обрезок фанеры или ОСП.

Фронтонная (торцевая) планка

На боковых срезах свесов монтируются фронтонные планки. Это полосы металла, согнутые в виде буквы «Г», по линии сгиба которых идет небольшой выступ. Они закрывают уложенные кровельные материалы от ветровых нагрузок, от попадания влаги. Укладывается фронтонная планка на настил поверх подкладочного или гидроизоляционного ковра, фиксируется гвоздями (нержавейка или оцинковка) в шахматном порядке с шагом 15 см.

Эти планки также идут кусками по 2 м, укладываются с нахлестом не менее 3 см.

Разметка ската

Чтобы монтаж мягкой черепицы был простым, на подкладочный ковер или настил наносится разметка в виде сетки. Делают это при помощи малярного шнура. Линии вдоль карнизного свеса наносятся на расстоянии, равном 5 рядам черепицы, в вертикальном — через метр (длина одного гонта гибкой черепицы). Эта разметка делают проще укладку — по ней ровняют края, проще отслеживать расстояния.

Ендовный ковер

Поверх уже уложенного гидроизоляционного ковра укладывается еще ендовный материал. Он немного шире, служит дополнительной гарантией отсутствия протечек. Не снимая защитной пленки с нижней стороны, его укладывают, подрезают внизу в районе свеса, отмечают границы. Отступив от отметки 4-5 см, наносится специальная мастика повышенной фиксации Фиксер. Она наносится из шприца, валиком, затем шпателем растирается в полосу, шириной около 10 см.

На мастику раскладывается ендовный ковер, складки разглаживаются, края прижимаются. Отступив от края на 3 см, он фиксируется гвоздями с шагом 20 см.

Примыкание к кирпичной трубе

Для обхода труб и выходов вентиляции делают выкройки из ендовного ковра или оцинкованного металла, окрашенного в соответствующий цвет. Поверхность трубы оштукатуривается, обрабатывается праймером.

При использовании ендовного ковра, делается выкройка так, чтобы на трубу материал заходил не менее чем на 30 см, на кровле должно оставаться не менее 20 см.

Выкройка промазывается битумой мастикой, укладывается на место. первой устанавливается лицевая часть, затем правая и левая.

Часть боковых элементов заворачивается на лицевую часть. Задняя стенка устанавливается в последнюю очередь. Ее части заходят на боковые.

При правильном монтаже на настиле вокруг трубы получается площадка, сплошняком застеленная ендовным ковром. Перед укладкой черепицы в этом месте, поверхность промазывается битумной мастикой.

Черепица с трех сторон заходит на уложенный ковер, не доходя до стенок трубы 8 см.

Верхняя часть примыкания герметизируется при помощи металлической планки, которая крепится на дюбеля.

Все зазоры заполняются термостойким герметиком.

Вывод круглых труб

Для прохода вентиляционных труб есть специальные проходные устройства. Они располагаются так, чтобы нижний край элемента заходил на черепицу не менее чем на 2 см.

Приложив проходной элемент к кровле, обводят его внутреннее отверстие. По нанесенному контуру в подложке выпиливают отверстие, в которое выводится круглая труба.

Тыльная часть юбки проходного элемента промазывается битумной мастикой, выставляется в нужное положение, дополнительно крепится по периметру гвоздями. При монтаже мягкой черепицы юбка проходки промазывается мастикой.

Гонт подрезается как можно ближе к выступу проходки, зазор затем заполняется мастикой, которая покрывается специальной посыпкой, защищающей от ультрафиолета.

Стартовая полоса

Монтаж мягкой черепицы начинается с укладки стартовой полосы. Обычно это коньково-карнизная черепица или рядовая с обрезанными лепестками. Первый элемент укладывается на один из краев ската, краем заходя на фронтонную планку. Нижний край стартовой полосы укладывается на капельник, отступив от его сгиба 1,5 см.

Перед монтажом с тыльной части снимается защитная пленка, гонт выравнивается и укладывается. Каждая секция битумной черепицы крепится четырьмя гвоздями — по углам каждого фрагмента, отступив от края или линии перфорации 2-3 см.

Если в качестве стартовой полосы используется нарезка из рядовой черепицы, в некоторой ее части будет отсутствовать клейкий состав. В этих местах подложка промазывается битумной мастикой.

Монтаж мягкой рядовой черепицы

Есть гибкая черепица с нанесенной клеевой массой, защищенной пленкой, а есть состав, который не требует защитной пленки, хотя на крыше он тоже хорошо фиксирует элементы. При использовании материала первого вида, пленка снимается непосредственно перед монтажом.

Перед укладкой битумной черепицы на кровлю, вскрывают несколько пачек — 5-6 штук. Кладку ведут из всех пачек одновременно, беря поочередно по одному гонту из каждой. В противном случае на крыше будут явно выраженные пятна, отличающиеся по цвету.

Первый гонт укладывается так, чтобы его край не доходил до края стартовой полосы на 1 см. Кроме клеевого состава, черепицу фиксируют еще и кровельными гвоздями. Количество крепежа зависит от угла ската:

При монтаже мягкой черепицы важно правильно вбивать гвозди. Шляпки должны прижиматься к гонту, но не прорывать его поверхность.

Оформление ендовы

При помощи малярного шнура в ендове намечают зону, в которую нельзя вбивать гвозди — это 30 см от середины ендовы. Затем отмечают границы желоба. Они могут быть от 5 до 15 см в обе стороны.

Верхний уголок, который повернут в сторону ендовы, подрезают

При укладке рядовой черепицы гвозди забиваются как можно ближе к линии, за пределами которой гвозди бить нельзя, а подрезается гонт пол линии укладки желоба. Чтобы вода не затекала под материал, верхний уголок черепицы подрезают наискосок, срезав около 4-5 см. Незакрепленный край черепицы смазывают битумной мастикой и фиксируют гвоздями.

Оформление фронтона

На боках ската черепицу обрезают так, чтобы до ребра (выступа) торцевой планки оставался 1 см. Верхний уголок гонта обрезается также, как и в ендове — наискосок кусочек в 4-5 см. Край черепицы промазывается мастикой. Полоса мастики — не менее 10 см. Затем фиксируется гвоздями, как и остальные элементы.

Если настил в районе конька сделан сплошным, вдоль конька прорезают отверстие, которое не должно доходить до конца ребра 30 см. Битумная черепица укладывается до начала отверстия, после чего устанавливается специальный коньковый профиль с вентиляционными отверстиями.

Фиксируется он длинными кровельными гвоздями. На длинном коньке могут использоваться несколько элементов, они соединяются встык. Установленный металлический конек покрывается коньковой черепицей. С нее снимается защитная пленка, затем фрагмент фиксируется четырьмя гвоздями (по два с каждой стороны). Монтаж мягкой черепицы на коньке идет навстречу преобладающим ветрам, один фрагмент заходит на другой на 3-5 см.

Коньковая черепица — это разделенная на три части коньково-карнизная. На ней нанесена перфорация, по ней и отрывается фрагмент (сначала согнуть, прижать сгиб, потом отрывать).

Такие же элементы можно нарезать с рядовой черепицы. Ее делят на три части, не обращая внимание на рисунок. У полученных черепичек срезают уголок — примерно на 2-3 см с каждой стороны. Середину фрагмента прогревают строительным феном с двух сторон, укладывают серединой на брусок и, аккуратно прижимая, перегибают.

Ребра и перегибы

Ребра закрываются коньковой черепицей. Вдоль перегиба на требуемом расстоянии малярным шнуром отбивается линия. По ней выравнивается край черепицы. Укладка гибкой черепицы на ребре идет снизу-вверх, каждый фрагмент приклеивается, затем отступив от верхнего края 2 см, фиксируется гвоздями — по два с каждой стороны. Следующий фрагмент заходит на уложенный на 3-5 см.

Мягкая черепица, она же гибкая или битумная, это кровельный материал, в основе которого лежит стеклохолст, покрытый битумом и каменной посыпкой. Стекловолокнистая основа – это прочность и длительный срок эксплуатации, битум придаёт ему высокие гидроизоляционные качества, а каменная посыпка – это защитный слой от солнечных лучей и механических нагрузок. Главное преимущество битумной черепицы перед другими кровельными материалами – её гибкая структура, что даёт возможность проводить монтаж на крыши любой конфигурации и формы без лишних подрезов и отходов.

Технология укладки

Перед тем как крыть крышу мягкой кровлей, необходимо понимать, что этот материал не только имеет гибкую структуру, он мягкий. А значит, под него надо укладывать очень прочную основу. Поэтому в первую очередь обрешётка под гибкую черепицу должна быть сплошной и изготовлена из прочных материалов. Обычно для этого используют плиты ОСП-3, фанеру (влагостойкую), доски шпунтованные, или обрезные (влажностью не более 20%).

Что допустимо при сборке обрешётки под мягкую кровлю:

небольшой зазор между элементами в пределах 1–2 см;
перепад плоскости в пределах 2–3 мм.

Если в качестве элементов обрешётки используются ОСП или фанера, то их укладку производят со смещением. То есть, швы между панелями не должны совпадать в горизонтальных рядах. Причина такой укладки – создать плоскость, которая равномерно будет распределять нагрузки на всю свою поверхность. Выглядит это должно так:

Подготовка к монтажу

Перед тем как покрыть крышу битумной черепицей, необходимо подготовить все необходимое, кроме самого кровельного материала. Из инструментов надо приготовить:

молоток;
ножницы или нож;
карандаш и рулетка;
шпатель.

Из дополнительных изделий:

специальные гвозди для крепления;
битумная мастика для соединения гонтов между собой;
металлические планки: карнизные и торцевые.

Монтажные операции

Самая первая монтажная операция – укладка подкладочного слоя. Это рулонный материал шириною 1 м и длиною до 15 м, который раскладывается параллельно карнизному свесу. Его основанная задача – скрыть перепады плоскости, плюс увеличить гидроизоляционные характеристики кровли в целом. По своему составу он напоминает саму мягкую кровлю, потому что в основе его лежит стеклохолст, пропитанный битумом. Выглядит этот процесс примерно так:

На что необходимо обратить внимание, укладывая подкладочный ковёр:

крепление к обрешётке производится гвоздями для битумной черепицы, шаг установки крепёжных изделий – 25 см;
укладываются соседние полосы внахлёст относительно друг друга со смещением 10–15 см;
места нахлестов промазываются битумной мастикой с помощью шпателя, толщина наносимой мастики – не более 1 мм.

Вторая монтажная операция – это установка и крепление карнизных планок. Они служат для усиления кровельной конструкции, плюс создают условия отвода атмосферных осадков в виде воды с плоскости крыши. Их укладывают по карнизу ребром так, чтобы планка собой закрывала две плоскости карниза горизонтальную и вертикальную. Крепление производится обычными кровельными гвоздями, которые располагают в шахматном порядке. Расстояние между крепёжными изделиями 15 см. Для наглядности приведём фото-пример процесса монтажа:

Третья операция – установка и крепление торцевых планок. Они монтируются поверх подкладочного ковра. Как и карнизные планки, они крепятся к обрешётке кровельными гвоздями в шахматном порядке с шагом в 15 см.

Укладка и крепление мягкой кровли

Все подготовительные операции проведены, остаётся произвести монтаж самой битумной черепицы. Процесс этот на самом деле прост, но вопрос, как правильно это сделать, сегодня звучит постоянно. Поэтому очень важно выполнять монтажные процедуры строго в определённой последовательности.

В первую очередь надо уложить стартовую полосу. Это не отдельный элемент, это обычная рядовая битумная черепица, от которой своими руками отрезаются лепестки. Для этого требуется линейка и нож. Полученную полосу укладывают по краям карниза на карнизные планки с отступом от перегиба на 1–2 см. Крепление полосы производится с помощью битумной мастики, которую намазывают на тыльную сторону элемента шириною 10 см и толщиною не более 1 мм. Перед нанесением не забываем снять защитную плёнку. Дополнительно после укладки полосы пробиваются гвоздями по внешнему краю (по карнизной планке) с шагом 25 см.

Обратите внимание!
Перед укладкой полос надо промазать мастикой и торцевые планки, чтобы материал хорошо к ним прикрепился. Это важный момент, который упускать нельзя.

Перед укладкой каждого элемента мягкой черепицы необходимо с тыльной стороны снять защитную полимерную плёнку. Снимать её надо с внутренней стороны, вытягивая в сторону расположения лепестков.

Первый нижний ряд гонтов укладывается с любого края кровли с укладкой на промазанную часть торцевых планок. Материал должен укладываться строго параллельно карнизу. Крепление производится гвоздями для гибкой черепицы в строго определённых местах. Здесь надо обозначить, что у каждого производителя свои места крепления. Но чаще всего это участки между лепестками. Это делается для того, чтобы была возможность закрыть лепестками выше располагаемого гонта места крепления гвоздями. То есть, шляпки гвоздей остаются под лепестками и не подвергаются негативному воздействию природных осадков.

Обратите внимание!
Если угол наклона кровельной конструкции меньше 45°, то для крепления гонтов используется четыре гвоздя. Если угол превышает 45°, то применяется шесть гвоздей.

Оформление конька

Правильно покрыть крышу мягкой черепицей – это непросто уложить кровельный материал строго по технологии. Это создать покров, который бы покрывал собой всю конструкцию, не оставляя зазоров и щелей, через них дождь, снег и другие осадки могут проникнуть под кровельное покрытие. Поэтому очень важно правильно закрыть конёк.

Для этого используют саму мягкую кровлю, гонты которой нарезают на части, а точнее, на лепестки, делая надрезы ножом по линейке перпендикулярно гонтам. То есть, должны получиться элементы из лепестков черепицы. Теперь о том, как правильно укладывать полученные выкройки:

их укладывают по коньку вдоль, то есть, лепестки должны «смотреть» по коньковому элементу;
монтаж производится внахлёст, чтобы не оставалось щелей и зазоров;
нахлест проводится с учётом, с какой стороны чаще дует ветер, то есть укладку элементов надо проводить с учётом наименьшего сопротивления.

Сам процесс сборки производится по следующей технологии:

Снимается с выкроек защитная плёнка.
Тыльная сторона обмазывается битумной мастикой.
Производится укладка.
Проводится крепление гвоздями – по два с каждой стороны от конька. Шляпки гвоздей должны закрывать нахлестом следующего элемента.

Для лучшего восприятия предлагаем ознакомиться с фото-инструкцией оформления конька крыши:

Для обеспечения вентиляции кровли конёк крыши часто сплошным ковром не закрывают. Его оставляют открытым, а сверху устанавливается специальное приспособление (обычно из пластика в цвет кровельного покрытия), похожего на двускатную крышу. Крепят приспособление гвоздями или саморезами прямо по уложенной гибкой черепице. В его конструкции есть прорези, через которые и будет выходить воздух из-под кровельной конструкции.

Оформление ендов

Перед тем как покрыть крышу, используя мягкую черепицу, необходимо обратить внимание, а есть ли в её конструкции ендова. Это часть крыши, которая подвергается самому большому воздействию со стороны атмосферных осадков. Именно по ней они и стекают в большом количестве. Поэтому её укрепляют двумя слоями металлических планок: одна снизу обрешётки, другая сверху. Монтаж планок производится внахлёст со смещением не менее 15 см.

Что касается защиты, то поверх обрешётки и планки укладывается подкладочный слой. А уже поверх него укладывается так называемый ендовый ковёр во всю свою ширину (1 м). То есть, с каждой стороны ендовы будет собой закрывать плоскости шириной по 50 см. Урезать и экономить здесь ничего нельзя. Что касается длины ендовы, то если длины подкладочного материала не хватает, то его укладывают внахлёст со смещением не менее 30 см.

Внимание!
Уложенный на ендову на подкладочный материал ковёр должен пролежать до начала монтажа самой черепицы несколько часов. За это время он распрямится и точно примет форму ендовы.

Крепление ендового ковра производится битумной мастикой и ершовыми гвоздями через каждые 15 см по краям уложенной полосы. В принципе, сам ковёр – это уже готовое покрытие, обсыпанное каменной крошкой и пропитанное битумом. Его подбирают в цвет кровельного материала, так что собой он крышу не испортит.

Ендовый ковёр необязательно закрывать мягкой черепицей, хотя крепёжные изделия (шляпки гвоздей) закрыть придётся.

Оформление труб

Дымоходные и вентиляционные трубы – неотъемлемая часть крыш. Это серьёзные выступы, когда ставится вопрос, как покрыть крышу битумной черепицей. Хорошо, если они проходят сквозь конёк. Но чаще они располагаются на скатах крыш, поэтому при укладке мягкой черепицы надо строго следовать правилам монтажа подкладочного слоя с использованием специальным устройств, которые обеспечивают герметичность прилегания труб к плоскости крыши.

Эти устройства собой представляют пластиковые изделия в виде колпаков со сквозным отверстием, диаметр которого подбирается под диаметр дымохода или трубы вентиляции. Для установки трубы надо сначала смонтировать колпак.

Поэтому в уложенном подкладочном слое в месте прохождения трубы делается отверстие.
Затем по месту установки колпака по уложенному подкладочному материалу наносится шпателем битумная мастика.
Колпак укладывается по месту, прижимается к плоскости крыши.
Дополнительно крепится к обрешётке саморезами или кровельными гвоздями по периметру, лучше двумя линиями: по внешнему краю и ближе к трубе.

Затем один из гонтов, который будет упираться в нижнюю часть трубы колпака, надо уложить по месту и вырезать часть верхней полосы по окружности трубы. То есть, черепица должна точно описать форму трубы, чтобы все смотрелось красиво.

Верхние поверхности (поля) колпака смазываются мастикой. На него укладывается подготовленный гонт, который, в свою очередь, как обычно, прикрепляется к крыше гвоздями. Точно так же производится подгонка и укладка гонтов по бокам и сверху колпака. Необходимо отметить, что промазывать мастикой надо обязательно. В этом случае она выполняет функции не только скрепляющего материала, но и герметика.

Важно!
Рекомендуется место стыка черепицы и пластикового колпака дополнительно усилить герметиком. Для этого используется все та же битумная мастика, только не из банки, а из пистолета. Она более густая, да и из пистолета материал подаётся ровной бороздкой. В дополнение нанесённую мастику надо закрыть каменной крошкой. Просто посыпаете материал камешками, которые можно собрать с самой мягкой кровли. Каменное покрытие будет защищать герметик от негативного воздействия солнца.

Видео-инструкции монтажных работ

Обобщение по теме

Как показывает практика, сегодня все чаще владельцы загородной недвижимости некоторые строительные процессы стараются провести своими руками , экономя семейный бюджет. В этом плане покрыть крышу гибкой черепицей проще всего. Конечно, для покрытия больших крыш придётся вызвать мастеров, а вот для того, чтобы закрыть крышу беседки или веранды, террасы, бани или гаража, можно специалистов не вызывать.

Компания «РСК 24» выполняет кровельные работы любой сложности в Москве и Московской области. Все мероприятия, связанные с установкой основных и вспомогательных конструкций и оборудования, проводятся быстро и качественно. Монтаж гибкой черепицы включает в себя ряд операций, в том числе — настил паро-, тепло- и гидроизоляции, утепление и защиту материала. Все это выполняется в кратчайшие сроки с использованием современного оборудования.

Монтаж гибкой черепицы подразумевает проведение серии технологических операций, включая настил тепло-, паро- и гидроизоляционных материалов, а также утепление и защиту уложенных слоев. Благодаря опыту сотрудников «РСК 24» и использованию профессионального инструмента установка основных и вспомогательных конструкций отнимает минимум времени. Кровельные работы выполняются под ключ.

№	Наименование работ	Единица измерения	Стоимость работ без материала
1	Антисептирование материалов	м2	45 руб.
2	Монтаж мауэрлата 150*150мм	м.п.	от 190 руб.
3	Монтаж стропильной системы	м2	от 230 руб.
4	Монтаж внутренней подшивки доской, с шагом 100 мм	м2	от 80 руб.
5	Монтаж пароизоляции	м2	от 45 руб.
6	Монтаж утеплителя 150 мм.	м2	от 120 руб.
7	Монтаж диффузионной мембраны	м2	от 55 руб.
8	Монтаж контр обрешётки	м2	от 85 руб.
9	Монтаж OSB плиты	м2	от 110 руб.
10	Монтаж подкладочного ковра	м2	от 70 руб.
11	Монтаж мягкой черепицы	м2	250 руб.
12	Монтаж примыканий к стене/трубе	пог.м.	от 300 руб.
13	Устройство ендов	пог.м.	от 280 руб.
14	Монтаж коньков	пог.м.	от 165 руб.
15	Монтаж карнизных, торцевых планок	пог.м.	от 125 руб.

Скачать полный прайс-лист

Структура гибкой черепицы

Гибкая черепица — экологически безопасный многослойный материал, основой которого является обработанный битумом синтетический стеклохолст, стеклоткань или органическая целлюлоза. Основа создает прочный армирующий слой для фиксации битума, обогащенного модифицирующими добавками и связующими полимерами. За счет этих веществ материал приобретает высокую гибкость и пластичность, стойкость к механическим воздействиям и эстетичность. Структура гибкой черепицы также включает декоративный внешний слой с основой из минеральной, сланцевой или базальтовой крошки и съемную защитную пленку..

Подготовка основания кровли и вентиляции

Основание крыши создается из листов фанеры, ОСП или обрезных досок. Его толщина определяется исходя из расстояния между элементами стропильной системы. Если используются доски, между ними оставляют зазор до 0,5 см. Если работы осуществляются в холодное время, нужен зазор не меньше 0,3 см. Поверхность основы должна быть жесткой, сплошной и ровной. Площадь входных отверстий для вентиляционной системы должна быть на 15 % больше площади входных. Технология нарушена, когда в карнизных планках нет отверстий для притока воздуха.

Установка дополнительных элементов

Для крепления материала к трубам используется основа для ендовы или металл, устойчивый к коррозии. Материал заводят за черепицу на 20 см, а также на трубу на 30 см. Площадь соединений промазывают мастикой. После материалы закрывают конструкцией из металла и обрабатывают герметиком.

Усиление свеса

Во время монтажных работ в первую очередь устанавливается капельная планка для защиты обрешетки, стропильной системы и срезов настила от попадания влаги. Это металлический лист Г-образной формы, сверху обработанный полимерным составом или краской. Цвет покрытия в идеале совпадает с оттенком черепицы.

Капельная планка располагается вдоль кровельного свеса. Элемент одной стороной укладывается на настил, а другой закрывает свес. Крепится с помощью гвоздей в шахматном порядке с шагом 20–25 см. Планки соединяются внахлест на 30 см и более. Образовавшийся зазор можно закрыть битумной мастикой или герметиком.

Монтаж гидроизоляционного ковра

На этом этапе производится установка сливной системы. Сначала нужно закрепить крюки, которые удерживают водосточный желоб, а потом положить гидроизоляционный ковер вдоль скатов, на коньках и в ендове с учетом угла наклона кровли. Снизу гидроизоляционного ковра есть клеевая полоса с защитной пленкой.

Гидроизоляционный слой сначала укладывается в ендове. Рулон раскатывается снизу вверх, на поверхности с двух сторон от сгиба отмечается по 50 см. Стыков нужно избегать, но если все-таки приходится укладывать полотно внахлест, то должно быть не меньше 15 см. На места соединений предварительно наносится битумная мастика. Гидроизоляционное полотно плотно прижимается к основанию. Стыки (не меньше 10 см) обрабатываются с помощью мастики.

Настил подкладочного ковра

Методика настила выбирается исходя из угла наклона кровли и профиля. Если угол больше 18°, то материал можно раскатывать только на зонах перегиба. В области ребер, конька и изломов скатов нужно стелить цельный рулон. Вдоль мест примыкания к стенам и вдоль фронта работают с полосами подкладочного материала шириной 50 см.

Установка фронтонной планки

Во время укладки гибкой черепицы на боковых срезах свесов монтируются торцевые планки. Это специальные полосы из металла, согнутые в форме буквы Г и имеющие маленькие выступы по линии сгиба. Они закрывают уложенные материалы и защищают от разрушительного воздействия влаги и ветра. Их устанавливают на подкладочный ковер или гидроизоляционный слой и фиксируют с помощью гвоздей.

Разметка ската и настил ковра ендовы

При помощи малярного шнура на расстоянии пяти рядов черепицы обозначают линии. Для работы нужен специальный ковер, чтобы защитить внутренние кровельные перегибы. Этот материал сокращает негативное воздействие снега и дождя на кровлю, а также предотвращает образование протечек. Ковер ендовы укладывается на гидроизоляционный слой.

Гибкую черепицу выкладывают с отступом 1 см от стартовой полосы. Материал крепят оцинкованными гвоздями с широкими шляпками или саморезами с пресс-шайбами. Шляпки оставляют на уровне гонта.

С помощью малярного шнура в ендове отмечаются места, в которые нельзя вбивать гвозди (примерно 30 см от середины) и границы желобов. Верхний уголок всегда подрезают. Гвозди вбивают вдоль намеченной линии. Материал подрезается по линии монтажа желоба. Чтобы исключить попадание влаги под покрытие, наискосок срезают верхний уголок черепицы. Незакрепленный край смазывается мастикой и крепится на гвозди.

Оформление фронтона

Материал обрезают по краям ската, оставляя 1 см до ребра торцевой планки. Покрытие промазывают мастикой и крепят на гвозди. Металлические ветровые планки под цвет основного материала устанавливают на торцах фронтона, декоративные элементы — на покрытие и подкладочный ковер.

Источник

В избранное

Зарегистрируйтесь, чтобы добавлять в избранное

Читать 1 минуту

По данной ссылке вы сможете просмотреть серию кротких обучающих видеороликов на YouTube по монтажу гибкой черепицы SHINGLAS

Содержание и прямые ссылки на серии:

Серия 1: Кровельные работы: подготовка и техника безопасности

Серия 2: Пароизоляция для крыши

Серия 3: Теплоизоляция крыши: монтаж утеплителя

Серия 4: Ветрозащита и гидроизоляция кровли

Серия 5: Вентиляция крыши (подкровельная): монтаж обрешетки

Серия 6: Подготовка сплошного основания
