Монтаж металлочерепицы на четырехскатную крышу пошаговая инструкция

Профилированную кровельную сталь, стилизованную под натуральную черепицу, редко применяли для покрытия сложных в архитектурном отношении крыш. Ее крупногабаритные листы идеально подходят для укладки на двускатные варианты с прямоугольными плоскостями правильной формы.

Однако в среде владельцев загородных домов растет число желающих узнать, как сооружается четырехскатная крыша из металлочерепицы, чтобы использовать недорогой, но достаточно прочный и эффектный материал в обустройстве шатровых и вальмовых конструкций.

Суть осложняющей укладку «загвоздки»

Основные представители класса четырехскатных крыш – шатровые и вальмовые разновидности. Привлекают они интересной конфигурацией, снижением нагрузок, непосредственно связанным с «обтекаемой» формой, и экономичностью.

К их числу также отнесены  полувальмовые датские и голландские конструкции, в строении которых присутствуют элементы крыш с двумя скатами, потому в техническое название и включено дополнение «полу».

Четырехскатные крыши отличаются от двухскатных аналогов тем, что у них нет вертикальных фронтонов или щипцов. Все четыре ската установлены под наклоном к горизонту и друг к другу. В полувальмовых вариантах есть укороченные вертикальные составляющие типа небольших фронтонов над или под парными скатами.

Конструктивная специфика крыш этого класса заключается в форме скатных плоскостей, напоминающей:

• Треугольник. В шатровых конструкциях все скаты конгруэнтны, обладают формой равносторонних треугольников, вершины которых сведены в одной общей точке. В вальмовых крышах треугольные скаты, именуемые вальмами, расположены со стороны коротких стен постройки.
• Трапециевидные. В вальмовых конструкциях это скаты, примыкающие к коньковому прогону. Расположенные они со стороны длинных стен строения. В голландских полувальмовых системах все четыре скатных плоскости имеют форму трапеции.

Фронтонный скат датской полувальмовой крыши укорочен. Основной его собрат имеет трапециевидную форму только в верхнем сегменте – в зоне примыкания к вальме. Остальная часть стандартно прямоугольна, что слегка облегчает процесс устройства на нем металлического профилированного покрытия.

Как «подружить» четыре ската с металлочерепицей

Главное затруднение на пути мастеров, желающих применить металлочерепицу в обустройстве крыш с четырьмя скатами, состоит как раз в форме скатных плоскостей. Они далеки от правильного прямоугольника, безупречно совместимого с конфигурацией крупногабаритных элементов листового покрытия.

Стандартная полезная ширина материала 1,1 м с некоторыми отклонениями, зависящими от производственной специфики. Есть марки с определенным видом профиля шириной около 0,5 м. Однако и они ненамного облегчат тяжкую участь кровельщика, незнакомого с технологией укладки металлочерепицы на треугольные и трапециевидные кровельные скаты.

Общие требования к укладке металлочерепицы

Независимо от количества и формы скатов в устройстве крыш с металлическим покрытием должны соблюдаться общие правила, обеспечивающие нормальную работу и долгосрочность службы системы, это:

• Грамотное формирование кровельного пирога, компоненты которого только при грамотной укладке смогут радовать практичностью и демонстрацией безупречных технических характеристик.
• Обеспечение вентиляционных зазоров между металлической кровлей и составляющими кровельного пирога. Без вентиляции накопится конденсат, снижающий теплотехнические свойства и негативно влияющий на деревянные детали стропильного каркаса.
• Сооружение обрешетки с шагом, необходимым для надежного опирания металлических профилированных листов.
• Правильное использование доборов. Стыки плоскостей и открытые края скатов должны обустраиваться с помощью доборных элементов, исключающих проникновение под кровлю атмосферной воды, насекомых, пыли. В их задачи входит также эстетическое оформление крыши и защита от срыва ветрами.
• Применение крепежа с герметизирующими уплотнителями в порядке, рекомендованном производителем профилированного покрытия.

Перечисленные правила необходимо соблюдать при обустройстве крыш с любым количеством скатов. Специфика укладки кровли из листов металлочерепицы заключается в необходимости раскроя крупногабаритного материала и особом способе крепления компонентов кровельного пирога.

Исследуем процесс в той последовательности, которую требуется соблюдать при устройстве конструкции с металлическим финишным покрытием.

Кровельный пирог под металлическое покрытие

Кровельный пирог четырехскатных конструкций включает стандартное для всех крыш число компонентов с традиционным расположением его функциональных слоев. Каждый слой системы обязан безотказно решать поставленные перед ним задачи. Потому укладывается характерным образом и укладывается в соответствии с очередью, предписанной ему технологическими правилами.

В кровельный пирог под покрытие металлочерепицей включены следующие слои:

• Пароизоляция. Первый со стороны помещений защитный слой, предотвращающий проникновение в толщу утеплителя бытовых испарений.
• Теплоизоляция. Используется в утепленных кровельных конструкциях. Мощность слоя рассчитывается согласно климатическим данным региона строительства.
• Гидроизоляция. Водонепроницаемый верхний слой кровельного пирога, исключающий воздействие талых вод и атмосферной воды на утепляющий компонент.

В указанной очередности сооружаются пироги для всех видов крыш с любым числом скатов. В случае устройства неутепленной кровельной системы количество компонентов сводится к одному.

Вместо трех слоев используется только гидроизоляция, в качестве которой под металлическую кровлю применяются подкровельные ворсистые гидроизоляционные материалы с антиконденсатным эффектом.

Важно помнить, что применение водоотталкивающих материалов с битумной основой в качестве гидроизоляционной прослойки по металлические профилированные листы запрещено.

К использованию в качестве гидроизоляции допускаются:

• Традиционные полиэтиленовые армированные пленки. С тыльной и наружной сторон этот вид гидроизоляции необходимо обеспечить вентиляционными каналами. Материал укладывается с некоторым провисанием с целью исключения разрыва при «игре» деревянных стропильных систем.
• Супердиффузионные мембраны. Новаторское поколение гидроизоляционных материалов, самопроизвольно выпускающее конденсат из утеплителя наружу, но препятствующее прохождению атмосферной влаги и пыли внутрь. Вентиляционный зазор между теплоизоляцией и мембраной не требуется.
• Антиконденсатные ворсистые материалы. Влагопоглощающим ворсом они задерживает конденсат, от которого избавляются во время проветривания. Нуждаются в устройстве вентиляционного зазора между ними и утеплителем.

Величина вентиляционных зазоров от 30 до 50 мм. Устраивают их посредством установки контробрешетки на стропила. Величина зазоров определяется в соответствии с площадью скатов, определяется соотношением 100:1, т.е. 100 м² площади кровли должны быть обеспечены 1 м² вентиляционных каналов.

Принципы расчета материала

Веский минус устройства кровли из металлочерепицы на шатровых и вальмовых конструкциях заключается в довольно внушительных расходах основного и сопутствующего материала. Как листы металлического покрытия, так и изоляционные пленки необходимо будет подкраивать для обеспечения прилегания к вальмовым ребрам.

При подготовке проекта и покупке материала нужно придерживаться следующих правил:

• В предпочтении схема укладки металлочерепицы в один ряд. К монтажу листов покрытия в два ряда следует прибегать, если нет возможности заказать раскрой материала строго по размерам крыши. С другой стороны слишком длинные листы создадут осложнения в транспортировке и установке.
• Для обустройства вальмовых ребер потребуются коньковые планки, для карнизных свесов капельники и карнизные доборы, для конька вальмовой крыши – коньковый элемент с заглушками по краям. Доборы имеют стандартную длину 2 м, укладываются с нахлестами по 10 – 15 см. Упрощенный расчет проводят путем деления общей фактической длины на 1,9.
• Расход покрытия рассчитывается по ширине основания треугольников и трапеций. Длина листов, раскраиваемых на производстве, от 0,5 до 6,5 м. Располагая собственноручно составленной схемой или проектом, можно точно подобрать по длине листы с сокращением обрезков.
• Длина кровли равна расстоянию от конькового ребра или вершины до края карниза. Определение длины покрытия должно учитывать ширину свеса с карниза – это еще 5 см.
• Количество листов вычисляют путем сложения полезной, а не полной ширины листа. Например, общая ширина 1,18 м, а полезная 1,10 м. Рассчитывать надо по второму значению, т.к. 8 см пойду внахлест по боковой грани.
• Для укладки листов в два и более ряда необходимо учитывать нахлесты по вертикали. Это 15 см на каждый ряд.
• Паро- и гидроизоляционный материал укладываются полосами с напусками в 15 – 20 см. Полосы перекидывают через вальмовое ребро на 20 см и обрезают. С учетом перечисленных нюансов площадь крыши умножают на 1,5 – 1,7 для определения требующегося количества изоляционных материалов.
• Теплоизоляцию приобретают в виде жестких минераловатных плит. Рассчитывают посредством умножения площади кровли на 0,2.
• Количество саморезов определяется из расчета 7 шт. на 1м², т.е. площадь кровли банально умножается на 7. Для доборов их длину умножаем на 8.
• Для формирования вентиляционных зазоров в случае толщины теплоизоляции, равной ширине стропильной ноги, приобретается брусок 30×50 мм для крепления к стропильным ногам по всех их длине. Тот же объем материала потребуется для крепления пароизоляции с другой стороны стропилин.

Кроме расчетов по крепежу, все варианты определения расходов округляются до целых чисел в большую сторону. Материал приобретают с учетом формата поставок. К примеру, гидроизоляция поставляется рулонами с конкретным количеством м², доборы – планками по 2м.

Для удобства транспортировки и монтажа на производстве, например в компании Grand Line, можно заказать набор раскроенных для конкретной вальмовой крыши листов металлочерепицы. Они все равно будут прямоугольными, но покупателю не предстоит оплачивать излишки. Оптимальной длиной листа считается 4 – 4,5 м, работать удобнее с элементами по 2 – 2,5 м.

Мы привели упрощенный вариант расчетов для четырехскатной конструкции без слуховых окон с примыкающими к кровле небольшими скатами, которые требуют устройства ендов по бокам, без примыканий и кровельных проходов. При наличии этих элементов расход материала для их устройства рассчитывается по общей схеме и суммируется с основным объемом.

Сооружение кровельного пирога

Перед устройством кровельного пирога необходимо проверить геометрические пропорции стропильной конструкции и при необходимости поправить положение. Проверка производится путем сравнения длин диагональных стропилин и контроля горизонтальности конькового прогона вальмовой системы.

Будем считать, что по периметру уже набита лобовая доска, что установлены длинные держатели водосточного желоба, поверх которых закреплена планка капельника, предназначенная для отвода конденсата из-под гидроизоляции. Допустим, что ширина стропилин на 30 мм больше толщины утеплителя. Значит, нет необходимости в устройстве контробрешетки, формирующей вентиляционный зазор между слоем утепления и гидроизоляцией.

Алгоритм устройства пирога под утепленную металлочерепичную кровлю с традиционной гидроизоляцией:

• Стелем гидроизоляцию полосами параллельно карнизному свесу. Стартуем от нижней кромки и продвигаемся вверх к шатровой вершине или вальмовому коньку.
• Полосы настилаем горизонтально с заходом в 20 см на смежный скат через вальмовое ребро. Между стропилинами материал должен слегка провисать.
• Каждой вышележащей полосой перекрываем предыдущую нахлестом в 15 – 20 см по горизонтали. Благодаря чему вода впоследствии будет стекать вниз, не попадая в толщу утепления.
• Между собой полосы гидроизоляции соединяем клейкой лентой.
• К стропилинам водоотталкивающий ковер крепим в период укладки степлером, затем устанавливаем обрешетку для укладки покрытия.
• Со стороны помещений в пространство между стропилинами устанавливаем заранее раскроенные по размеру минераловатные плиты. Раскраиваем так, чтобы ширина плиты была больше предназначенного ей места на 1 – 1,5 см.
• Устанавливаем теплоизоляцию, предварительно слегка сжав материал, чтобы он расправился и самопроизвольно зафиксировался в предназначенной ему своеобразной «ячейке».
• Пароизоляционную прослойку устраиваем изнутри, действуем по аналогии с устройством водоотталкивающего ковра.

Алгоритм сооружения системы холодной кровли значительно короче, потому что в ее пироге лишь один слой, который необходимо обеспечивать вентиляционными каналами с обеих сторон.

Не забываем, что между любым видом гидроизоляции, применяемой в комплексе с металлическими покрытиями, и самой кровлей должен быть сформирован вентиляционный канал для регулярного и своевременного выветривания конденсата.

Вентиляционный зазор формируется обрешеткой, установленной с шагом в точности равным расстоянию между поперечными волнами материала. У большинства производителей этот шаг от 300 до 400 мм в зависимости от типа профиля. Правда между первой и второй решетиной расстояние меньше на 5 – 7 см: это свес металлического покрытия над карнизом.

Первая решетина должна быть шире остальных на высоту волны, т.к. на нее опирается верх профилированной «ступеньки». К примеру, если для устройства рядовых решетин приобретен брусок 30×50 мм, то для первого ряда обрешетки потребуется брусок 50×50 мм.

Технология укладки металлочерепицы

Для укладки на треугольные и трапециевидные кровельные скаты раскрой металлочерепицы производится непосредственно на объекте. Резку выполняют ножовкой по металлу или электролобзиком. Пользоваться болгаркой запрещено, потому что в ходе раскроя выжигается слой оцинковки по линии среза и повреждается полимерная оболочка в зоне производства работ.

В зависимости от типа четырехскатной конструкции работы по установке и креплению листов начинаются:

• С центра ската. Первый лист устанавливается так, чтобы его центральная ось совпадала с аналогичной линией скатной плоскости. Метод применяется для укладки покрытия на треугольные скаты.
• С правого или левого верхнего угла условной трапеции. Это место установки цельного листа, не требующего прирезки. Способ используется при обустройстве трапециевидных скатов.

Стартовый лист фиксируется в его вершине по центру одним саморезом без затягивания, чтобы его положение можно было слегка скорректировать. После укладки соседнего листа, корректировки и проверки горизонтальности с вертикальностью обоих элементов крепеж затягивают с усилием, но без фанатизма.

Рекомендуется укладывать с временным креплением по три-четыре элемента кровли, вместе выравнивать их в горизонт, проверять выровненный сегмент по горизонтали, только потом выполнять крепление металлочерепицы к обрешетке.

От стартового листа продвигаться можно в любую, удобную для монтажника сторону. Последующие элементы кровли накладываются на установленный лист для примерки, размечаются, затем подрезаются согласно разметке. Примеряемый лист обязан перекрыть одну волну установленной детали покрытия вместе с капиллярной канавкой, обеспечивающей отвод просочившейся под кромку металлочерепицы атмосферной воды.

Капиллярные канавки в зависимости от производителя могут быть расположены вдоль левого или правого края. В любом случае на сторону с канавкой следующий лист укладывается поверх, а с противоположной стороны подсовывается. Второй вариант не слишком удобен в монтаже, зато облегчает фиксацию незакрепленного листа, т.к. самопроизвольно придерживает его край.

После выравнивания собранного из двух-четырех листов сегмента кровли производится соединение их между собой. Крепление проводится короткими саморезами через общую выпуклую волну так, чтобы эта линия не фиксировалась к обрешетке. Короткие саморезы устанавливаются под каждой поперечной волной металлочерепицы.

Крепление к обрешетке выполняется длинными саморезами в каждом ряду под поперечной профильной ступенькой через одну-две продольные волны. На 1 м² покрытия должно быть равномерно распределено 7 крепежных точек, в формировании которых используются шурупы с подобранными в тон покрытию шестигранными шляпками и с гидроизолирующими уплотнителями.

Самый ответственный момент в монтаже листовой кровли на стропильную систему четырехскатной крыши заключается в раскрое листов. Для облегчения и повышения точности процесса разметки косых срезов изготавливается «черток». Он представляет собой элементарную конструкцию из четырех досок с шарнирными соединениями.

Во время примерки разметки листа, подготавливаемого к раскрою, «черток» приставляют к одной стороной к вальмовому ребру, чтобы противоположная его часть четко обозначила линию предстоящего среза.

После крепления металлической кровли на крыше вальмовые хребты закрывают коньковыми планками. Начинают именно с них, потому поверх вальмовых доборов должна быть установлена декоративно-защитная деталь конька с заглушками.

Видео о правилах укладки листов металлочерепицы

Кровельщики об особенностях работы:

Общие правила устройства металлочерепичной кровли:

Ролик о последовательности действий по обустройству четырехскатной крыши:

Сведения о правилах устройства вальмовой и шатровой крыш из листов металлочерепицы на крышах с четырьмя скатами поможет грамотно и красиво уложить крупногабаритное листовое покрытие непростую стропильную конструкцию косыми хребтами.

Как укладывать металлочерепицу на вальмовую крышу: расчет материалов и монтаж

Содержание:

1. Отличия и особенности конструкций четырехскатных крыш
2. Металлочерепица и вальмовые кровли
3. Габариты металлочерепицы под вальмовую кровлю: длина и ширина листа
4. Расчет металлочерепицы для вальмовой крыши
5. Конструкция и материалы кровельного пирога вальмовой крыши из металлочерепицы
   1. Стропильный каркас
   2. Теплоизоляция для вальмовой крыши из металлочерепицы
   3. Пароизоляция для теплой вальмовой крыши из металлочерепицы
   4. Гидроизоляция для вальмовой крыши
   5. Контробрешетка вальмовой кровли под металлочерепицу
   6. Доска основной обрешетки для четырехскатной крыши под металлочерепицу
   7. Доборные элементы для вальмовой кровли из металлочерепицы
   8. Крепеж и аксессуары для кровли из металлочерепицы вальмового типа
6. Монтаж вальмовой кровли из металлочерепицы: технология и последовательность

Вальмовая крыша имеет четыре ската, за счет чего относится к более сложным конструкциям. Верхним покрытием такой кровли в жилых домах, чаще всего, устанавливаются металлические листовые материалы, как металлочерепица. В статье предлагаем ознакомится с конструкцией четырехскатных крыш, расчетом материалов, способом и нюансами монтажа металлочерепицы своими руками на вальмовую крышу.

Отличия и особенности конструкций четырехскатных крыш

Четырехскатные крыши бывают нескольких типов по конструкции. К наиболее распространенным относятся:

•  Вальмовая;

•  Шатровая;

•  Полувальмовая;

•  Вальмово-фронтонная.

Особенность вальмовой кровли заключается в наличии двух больших (основных) и двух маленьких (фронтонных) ската. Они располагаются симметрично друг напротив друга и имеют одинаковый размер. Большие скаты в верхней точке стыка образуют внешнее коньковое ребро. Это основной конек, который располагает параллельно уровню земли. Фронтонные скаты на стыке с основными формируют боковые ребра, которые располагаются под уклоном. Боковые коньки начинаются от края основного конька и опускаются на угол здания.

Отличие вальмовой кровли от двухскатной или односкатной заключается в отсутствии фронтонов. Все четыре ската располагаются под уклоном от верхней точки соединения и до карниза. Кровли, боковые скаты которых имеют малый размер, формирующий небольшой фронтон, называют полувальмовыми.

Еще один тип кровли – шатровые. Они обладают похожей конструкцией с полной вальмовой. Но их особенность в том, что все четыре ската имеют форму треугольника и стыкуются по верхней точке, образуя пирамидальную конструкцию без верхнего горизонтального конькового ребра. В большинстве, такие разновидности крыш можно установить на домах квадратной формы.

Металлочерепица и вальмовые кровли

Вальмовая кровля, хотя и относится к более сложным, но является вполне приемлемым вариантом для обустройства не ней металлочерепицы. Это обуславливается плоскостностью скатов. Главная же проблема и сложность совмещения кровельного покрытия с четырехскатной конструкцией заключается в отсутствии прямых углов скатов.

Скаты кровель вальмового типа могут быть в виде трапеции или треугольника. Металлочерепичный лист является прямоугольным изделием. Таким образом, при монтаже металлочерепицы на сложные четырехскатные крыши всегда будет необходимость выполнять резку кровельных материалов до получения нужной формы.

Правило такое: чем более пологими будут боковые грани фигуры ската, тем больше отходов получается от резки листов металлочерепицы.

Исходя из данной особенности, профессиональные кровельщики выбирают количество рядов покрытия на одном скате и один их главных размеров металлочерепицы при строительстве вальмовых крыш – длину листа.

Принципы выбора основываются на следующем:

•  Если укладывать один длинный лист металлочерепицы на скат треугольной формы, то при резке изделия для придания нужной формы получиться огромное количество отходов.

•  Если выполнять монтаж металлочерепицы в несколько рядов, то при резке боковых листов каждого ряда выйдет существенно меньше отходов.

Таким образом, в первом случае существенно увеличивается расход материал и цена строительства. Во втором варианте оптимизируется расход материала, уменьшается стоимость возведения вальмовой кровли из металлочерепицы, но повышается трудоемкость процесса. Поскольку финансовый вопрос у многих является актуальным, о и выбирают обычно укладку металлочерепицы на вальмовую кровлю по второй схеме – в несколько рядов.

Габариты металлочерепицы под вальмовую кровлю: длина и ширина листа

Стандартно, лист металлочерепицы имеет ширину около 1100 мм. Размер зависит от формы профиля и технологических особенностей предприятий, которые производят ту или иную модель данного кровельного покрытия. Ширина ската является важной, поскольку от нее зависит расчет количества листов металлочерепицы для покрытия вальмовой кровли.

Длина металлочерепицы – второй параметр расчета количества материала для покрытия четырехскатной крыши. Она бывает от 500 мм до 8000 мм. Шаг зависит от длины волны (расстояния между ступеней профиля на одной вертикальной линии). Обычно, металлочерепицу делают с типовым шагом волны 350 мм. Однако есть в продаже модели, которые выпускаются с длиной волны 300 мм и 400 мм. Таким образом, шаг длин металлочерепичных листов также может быть 300, 350 или 400 мм.

Во избежание большого перерасхода материала от резки для придания формы крыши (треугольник или трапеция), мастера выбирают изделия по длине, основываясь на крутизне боковой грани фигуры ската.

Чем больше рядов станет на крышу, тем меньше отходов будет при резке. Но такая работа требует больших усилий кровельщиков, времени на резку, обработку, крепления изделий. Если заказывать вы будете монтаж металлический черепицы у строительных организаций, то за подобные манипуляции они повысят цену услуг. Поэтому, обычно, длину листов принимают среднюю, чтобы отходов было не много и сна сложность монтажа это не особо влияло. В каждом конкретном случае выбор схемы крепления выполняется на основе расчетов.

Расчет металлочерепицы для вальмовой крыши

Расчет металлочерепичных листов для укладки на вальмовую кровлю выполняется для каждого ската отдельно. Если противоположные скаты имеют одинаковый размер, то можно выполнять подсчеты только по двум – большому и малому.

Выполнять расчет листов нужно только при помощи эскиза. Чертеж поможет точно отметить все точки установки листов Он наглядно продемонстрирует, какое количество обрезков вы получите при установке металлочерепицы той или другой длины на вальмовую крышу.

Чертежи намного проще и правильнее делать на миллиметровой бумаге. Обязательно следует сделать эскиз с учетом масштаба. Любые отклонения или изготовление схемы «на глаз» приведут к ошибкам подсчета количества материала, получения большого количества отбраковки, потери денег. В итоге может потребоваться покупать недостающие материалы, или решать проблему с их заменой.

Пошагово эскиз делают так:

•  На чертеже наносят линии будущего ската, с учетом формы;

•  Отмечаются линии рядов укладки металлочерепичных листов выбранной длины;

•  Линия пересечения рядов с краем ската позволит рассчитать количество обрезков, при необходимости можно увеличить или уменьшить длину выбранного листа.

•  Дальше отмечают ширину листов металлочерепицы.

•  Выполняется подсчет количества листов для каждого ската.

Все полученные данные суммируют. Когда вы это сделали, можно рассчитать, сколько нужно металлочерепицы для покрытия всей вальмовой крыши.

Конструкция и материалы кровельного пирога вальмовой крыши из металлочерепицы

Расчет остальных материалов для возведения вальмовой кровли из металлочерепицы должен основываться на конструктивных особенностях кровельного пирога.

Типовая схема слоев кровельного пирога для теплой вальмовой крыши следующая:

•  Стропильные ноги;

•  Утеплитель;

•  Пароизоляция под утеплителем;

•  Обрешетка внутренняя под пароизоляции;

•  Гидроизоляция над утеплителем;

•  Контробрешетка;

•  Доска основной обрешетки.

Стропильный каркас

Стропильный каркас состоит из опорных балок, раскосов и стропильных ног. Последние – являются несущими балками стропильной системы, которые служат для закрепления остальных элементов кровельного пирога. К их функциям также относится восприятие нагрузок от веса материалов, ветровых и снеговых нагрузок с последующей передачей на стены и фундамент задания.

Стропильные ноги для теплых вальмовых кровель выбирают с учетом как нагрузок, так и размера утеплителя. Обычно расстояние между соседними стропилами составляет 0,9-1,0 метр.

Теплоизоляция для вальмовой крыши из металлочерепицы

В качестве теплоизоляции должна укладываться минеральная вата в плитах или рулонах. Материал является паропроницаемым, что позволяет создать «дышащую» крышу из металлочерепицы. За счет этого достигается отсутствие образования конденсата на внутренних потолочных поверхностях чердака при существенном снижении теплопотерь.

Минеральную вату устанавливают между стропильными ногами. При расчете на чертеже скатов вальмовой крыши стоит отметить стропила с расстоянием 0,9-1,0 метров масштабе. Дальше можно посчитать общую длину пролетов между ними. Таким образом, при типовой ширине плит или рулона минеральной ваты мы можем рассчитать ее количество по общей длине.

Пароизоляция для теплой вальмовой крыши из металлочерепицы

Пароизоляционная пленка обязательно устанавливается под утеплителем. Ее задача заключается в недопущении попадания влажного воздуха и молекул пара в утеплитель со стороны помещений чердака.

Современная пароизоляция – это двухслойная полипропиленовая пленка. Между двумя полотнами в ней может предусматриваться армирующая сетка из полипропиленовой нити. Такой материал обладает более высокой прочностью. Поэтому им предпочтительнее крыть своими руками крышу из металлочерепицы вальмового типа.

Монтируют пароизоляцию вдоль ската вальмовой крыши от одного конькового ребра до другого. Расчет количества данного материала зависит от длины каждого закрепляемого полотна.

Гидроизоляция для вальмовой крыши

Гидроизоляция закрепляется на стропильных ногах вальмовой крыши. Ее цель – обеспечить защиту утеплителя от попадания влаги и проникновения пара в теплоизоляционный материал, защита чердака от протечек при возникновении аварийных ситуаций.

Гидроизоляция есть в продаже в нескольких вариантах. Однако не все материалы подходят для строительства вальмовых кровель из металлочерепицы:

•  Битумная гидроизоляция – известна как рубероид, еврорубероид, пергамин и прочее. Данный материал имеет нулевую водо- и паропроницаемость. Но его основные недостатки – хрупкость при замерзании, текучесть и выделение токсических веществ при нагревании. Производители металлочерепицы не рекомендуют применять данный вид гидроизоляции при возведении любых кровель из стальных листов, включая вальмовые.

•  Полимерная пленка. Обычно изготовлена из полиэтилена, полипропилена или ПВХ. Имеет сплошную структуру, не пропускает влагу и пар. Такой материал может применяться при устройстве вальмовых кровель холодного типа.

•  Диффузионные гидроизоляционные мембраны. Это новый современный материал. Он обладает способностью пропускать молекулы пара только в одном направлении. Идеален для теплых вальмовых крыш из металлочерепицы. Устанавливают так, чтобы была возможность отводить пар из утеплителя в вентиляционное отверстие над гидроизоляцией.

Расчет гидроизоляции для вальмовой кровли не отличается от выполнения подсчет количества пароизоляции. Монтируют гидробарьер параллельно карнизному свесу. Зная ширину полотен и учитываю нахлест в 15-20 см, можно рассчитать общее количество гидроизоляции для вальмовой кровли из металлочерепицы.

Контробрешетка вальмовой кровли под металлочерепицу

Для увеличения дистанции между гидроизоляцией и кровельным покрытием (металлочерепицей) устанавливают контробрешетку. Это бруски, которые набивают поверх гидробарьера к стропильным ногам. Таким образом формируется вентиляционный зазор. По нему воздух свободно циркулирует в подкровельном пространстве, предотвращая риск появления конденсата и выветривает влагу.

Нормы предусматривают величину вентилируемого зазора от 40 до 50 мм. Таким образом, контробрешетка должна изготавливаться из деревянного бруска сечением 40х50 мм или 50х50 мм.

Рассчитать количество брусков для контробрешетки просто. Длина такого пиломатериала равняется длине всех стропильных ног. Обратите внимание, что на карнизе скаты должны формировать свес для стекания дождевой и талой воды в желоб водостока. Поэтому к величине каждой стропильной ноги (для расчета длины бруса) нужно добавить минимум 50 мм.

Доска основной обрешетки для четырехскатной крыши под металлочерепицу

Металлочерепица на вальмовой кровле кладется и крепится к доскам обрешетки. Этот пиломатериал выбирают с сечением 150х25 мм для скатов с крутым наклоном. Если угол уклона крыши небольшой, то размеры досок увеличиваются до 200х25 мм. Также может увеличиваться толщина доски до 50 мм, если предположительные нагрузки от веса снега на кровле будут большими.

При расчете количества досок обязательно делают чертеж. На нем отмечаются ряды крепления досок. При выполнении учитываются:

•  Стартовая доска крепится параллельно карнизной (лобовой) доске.

•  Выбирается шаг между рядами обрешетки Он должен равняться длине волны, устанавливаемой металлочерепицы. Обратите внимание, что шаг между стартовой и второй доской должен быть уменьшен на 50 мм. Это делается, чтобы была возможность опустить лист металлочерепицы под формирование карнизного свеса.

•  Под шагом обрешетки следует понимать дистанцию между центрами устанавливаемых досок. Многие ошибочно предполагают, что это расстояние между краями.

•  В местах крепления доборных элементов, как коньковые планки и планки примыкания, устанавливается сплошная обрешетка. Она необходимо для обеспечения опирания доборов, также для возможности их крепления метизами.

Выполнив чертеж с описанными рекомендациями, можно посчитать длину досок для монтажа обрешетки. Это позволит приобрести точное количество пиломатериала без недостач.

Доборные элементы для вальмовой кровли из металлочерепицы

На вальмовой кровле из металлочерепицы кровельные доборы устанавливают для герметизации стыков между скатами по конькам. Также они обязательно монтируется в местах выход кровельных элементов, как вентиляционные трубы, дымоходы, окна мансарды, люки и прочее. Основные типы кровельных доборов:

• Коньковая планка. Устанавливается в месте сопряжения двух скатов вальмовой кровли. Такие доборы обычно выпускают длиной 2 метра. При расчете учитываются нахлест в 10 см.
• Y-образный переходник. Устанавливается в месте пересечения трех скатов вальмовой крыши.
• Карнизная планка. Монтируется под свесом ската из металлочерепицы для предотвращения попадания влаги на лобовую доску, ветра в подкровельное пространство.
• Капельник. Монтируется под гидроизоляцией для предотвращения стекания конденсата из подкровельного пространства на стены дома.
• Планки примыкания. Устанавливаются в месте стыка металлочерепичных листов с трубами, окнами и других выступающих элементов.

Обязательно под коньковыми планками должно быть расположены специальные уплотнители. Их также необходимо предусмотреть при проектировании вальмовой крыши из металлочерепицы.

Крепеж и аксессуары для кровли из металлочерепицы вальмового типа

В ходе монтажа своими руками металлочерепицы на вальмовую крышу потребуется иметь типовой набор крепежа и расходных материалов. В их перечень входят:

•  Гвозди оцинкованные ершеные. Применяются для набивки обрешетки. Также могут использоваться строительные оцинкованные гвозди или саморезы.

•  Гвоздики мелкие оцинкованные – применяют для крепления карнизной планки, капельника.

•  Степлер строительный и скобы. Необходим для крепления полотен пароизоляции и гидроизоляции к стропильным ногам.

•  Саморезы кровельные. Используются для крепления металлочерепичных листов и доборных элементов к обрешетке.

•  Герметик кровельный. Нужен для дополнительной герметизации стыков между листами металлочерепицы и доборными элементами, а также герметизации выступающих кровельных элементов.

•  Самоклеящаяся демпферная лента. Уплотнитель, используемых для качественного крепления контробрешетки и досок внутренней обрешетки к стропилам.

•  Двухсторонняя самоклеящаяся лента. Применяется для приклеивания гидроизоляции на карнизе к капельнику.

•  Уплотнитель коньковый. Приклеивается под коньковыми планками для предотвращения задувания ветра и снега в подкровельное пространство.

•  Скотч. Используется для приклеивания полотен пароизоляции на стыках.

•  Упрочненная самоклеящаяся лента для соединения полотен гидроизоляции на стыке.

Монтаж вальмовой кровли из металлочерепицы: технология и последовательность

Монтаж вальмовой кровли выполняется последовательно по типовой технологии. Делают это в таком порядке:

• К нижней стороне стропильных ног крепят пароизоляционную пленку. Выполняют это так, чтобы одно полотно накрывало другое на 15-20 см. Когда это сделали, места стыков полотен надо проклеить скотчем.
• Прибивается внутренняя черновая обрешетка из досок к стропилам. Рекомендуется приклеить уплотнительную ленту по стропилам для герметизации отверстий от крепления доски по пароизоляции.
• Монтируется утеплитель. Минеральную вату нужно уложить в распор между стропильными ногами с опиранием на черновую внутреннюю обрешетку. Если есть стыки между плитами – их нужно герметизировать, приклеив скотчем.
• Дальше нужно смонтировать капельник в карнизной части по периметру крыши дома.
• Укладывают полотна гидроизоляции. Стыки проклеивают. Гидробарьер приклеивается к капельнику.
• По стропилам должна быть установлена демпферную ленту. Она уплотняет место крепления и повышает шумоизоляцию.
• Прибивается брус контробрешетки.
• Устанавливают доску обрешетки и прибивают ее с заранее выбранным шагом.
• Монтируют дополнительные доски под установку кровельных доборов.
• Устанавливают карнизную планку по всему примеру свеса крыши.
• Выполняется крепление металлочерепицы. Перед этим листы надо разрезать до нужной формы. Использовать для резки болгарку производители не рекомендуют, ввиду потери гарантии продукцией. Лучше данный процесс выполнять ножницами по металлу. После резки, края среза важно покрасить прозрачным лаком для защиты от коррозии и продления срока службы покрытия.
• Устанавливают уплотнители под коньками. Сверху закрепляют коньковые планки.

На завершающем этапе выполняют крепление софитов. Выполняют установку желобов водосточной системы.

Строительство вальмовой крыши из металлочерепицы: правила установки элементов конструкции

Четырехскатные вальмовые крыши из металлочерепицы считаются одним из лучших видов кровли, которую отличает долговечность, устойчивость к ветровым нагрузкам и конструкционное разнообразие, обеспечивающие создание привлекательного экстерьера строения.

Свое название такая кровля получила из-за треугольных торцевых скатов, заменяющих вертикальные фронтоны. Укладка металлочерепицы на треугольные вальмы требует проведения точных расчетов, соблюдения последовательности создания всех элементов конструкции.

Особенности конструкции, разновидности и фото

Классическая конструкция вальмовой крыши включает в себя четыре ската, которые устанавливаются под наклоном к наружным стенам. Боковые центральные части и торцовые вальмы имеют две вершины, которые соединяются общим коньком.

Благодаря особой конструкции вальмовой кровли проще организовать жилое пространство в чердачной части дома и установить в нем мансардные окна. Известно несколько видов вальмовой кровли:

Для справки! Известно около 20 видов разнообразных крыш с четырьмя скатами, начиная от классической датской конструкции, заканчивая сложной кровлей китайской пагоды.

Преимущества и недостатки

У вальмовой крыши из металлочерепицы есть большое количество достоинств:

• Для такой кровли не потребуется ориентировать дом на местности относительно розы ветров, так как четырехскатная конструкция обладает повышенной устойчивостью к штормовым порывам ветра и обильным снежным осадкам.
• Металлочерепица обладает повышенным сроком эксплуатации, она не боится коррозии, так как имеет защитное покрытие.
• Небольшой размер сегментов, напоминающих керамическую черепицу, позволяет проводить самостоятельный монтаж кровли, имеющей угол наклона от 14 градусов и выше.
• Материал обладает устойчивостью к температурным перепадам, легко монтируется.

Недостатков у вальмовой кровли из металлочерепицы не так много:

• сложность монтажа и подгонки треугольных деталей в четырехскатной крыше;
• необходимость соблюдения геометрии каркаса из стропил;
• большие затраты на раскрой прямоугольных листов меатллочерепицы для треугольной вальмовой кровли.

Для справки! Металлочерепица имеет профилированную поверхность, поэтому нужно правильно выбрать для нее угол наклона, иначе влага будет попадать под коньковую накладку.

При проведении монтажа кровли с разными углами наклона потребуется подрезать кромку кровельных листов для создания зазора между смежными листами металлочерепицы.

Подробно об устройстве вальмовой крыши мы рассказывали в этой статье.

Особенности кровельного пирога, вентиляция

Вальмовая кровля, как и любая утепленная крыша, состоит из нескольких последовательно расположенных слоев и элементов:

• кровельного материала (металлочерепицы);
• обрешетки;
• контробрешетки;
• гидроизоляции между стропилами;
• утеплителя;
• паробарьера;
• обшивки.

Непосредственно кровельный пирог содержит 3 слоя:

• пароизоляцию;
• утеплитель;
• гидроизоляцию.

При монтаже каждого слоя следует учитывать особенности работы с материалами:

• Металлочерепица, как листовой кровельный материал, требует соблюдения технологии монтажа, рекомендованного производителем.
• Обрешетку и контробрешетку делают из дерева. Обрешетка нужна для скрепления элементов стропильной системы. Конррейки создают нужный зазор для вентиляции.
• Гидроизоляция создается из специальной мембраны или простого рубероида, который не даст влаге попадать внутрь крыши.
• Между балками стропильной системы производится укладка утеплителя. Чаще всего в этом качестве выступает минвата или строительный пенопласт. У каждого типа утеплителя есть свои преимущества и недостатки.

  Минеральная вата устойчива к возгоранию и хорошо держит тепло. Пенопласт обладает легким весом, простотой монтажа и доступной стоимостью.

• Паропроницаемая мембрана обеспечивает выход пара из дома, не давая ему поступать вовнутрь.
• Гипсокартоном или другим материалом обшивается внутренняя часть вальмовой кровли со стороны чердачного помещения.

Минимальный скат

• При обустройстве двускатной крыши минимальный угол наклона ската для металлочерепицы составляет 10 -14 градусов.
• У вальмовой кровли минимальные значения наклона ската начинаются от 22 градусов.
• В шатровой конструкции, в которой боковые скаты и вальмы имеют одинаковую длину, минимальный угол наклона металлочерепицы начинается от 35 градусов.

Правильный выбор угла наклона обеспечивает долговечность и прочность конструкции крыши. Расчет данного параметра вычисляется делением расстояния от самой высшей точки кровли — конька до конца ската на половину всей ширины дома.

От данного значения зависят важные условия работы:

• количество используемой металлочерепицы;
• тип конструкции каркаса крыши;
• устойчивость кровли к ветровой и снежной нагрузке;
• общий вес кровли;
• стоимость всего объема кровельных работ.

Для справки! Увеличение уклона скатов с 22 до 45 градусов приводит к увеличению длины ската на 20%, что влечет за собой увеличение количества необходимых кровельных материалов.

Проводить расчет уклона ската следует на этапе проектирования здания, чтобы знать, какую нагрузку на фундамент и несущие стены будет оказывать четырехскатная крыша. Точное значение наклона скатов позволяет правильно рассчитать прочность всей вальмовой конструкции и точное количество металлочерепицы для кровли.

Оптимальным для стандартной четырехскатной крыши, у которой все четыре ската располагаются под одинаковым углом, будет наклона в 35 градусов. В этом случае будет обеспечена минимальная нагрузка на всю четырехскатную конструкцию, стропильный каркас будет прочным и будет гарантирован хороший сход воды с кровли.

Пошаговая инструкция по строительству

Самым простым вариантом для самостоятельного монтажа вальмовой крыши станет классическая конструкция со скатами и вальмами одинаковой длины. Монтаж конструкции выполняется по следующей схеме:

1. После монтажа мауэрлата, лежней и перекрытий, устанавливается стропильная система, на которую будут крепиться все элементы кровли.
2. Затем проводится укладка изолирующих слоев: утеплителя, гидро- и пароизоляции.

   Пароизоляционную мембрану и гидроизоляционную пленку крепят при помощи строительного степлера, теплоизоляционный материал кладут в ячейки между стропильными ногами.

3. После этого делают контробрешетку и обрешетку, на которую крепится кровельный материал.
4. Затем на лобной доске фиксируется карнизная планка, защищающая крышу от ветра. После чего начинается укладка металлочерепицы. Они должны выступать над краем обрешетки на 5 см и выравниваться по линии карниза.

   Для создания дополнительной устойчивости кровельному настилу на дополнительные доски прикрепляют коньковую планку, закрывающую стыки двух скатов.

5. После закрытия кровли обустраивают чердачное помещение, делают обшивку.

Важно! Между всеми слоями пирога вальмовой кровли должны оставаться зазоры для обеспечения хорошей вентиляции внутреннего пространства кровли.

Стропильная система

Все виды стропильных систем вальмовых крыш имеют общие основные элементы:

• Стропильные ноги, с помощью которых фиксируются скаты.
• Мауэрлат или брус, который устанавливаются на стене дома, на него крепят нижнюю часть стропильных ног.
• Конек, который образует стык каркасов двух скатов. Это самая высокая горизонтальная линия крыши, на которую крепятся верхние части стропил.
• Обрешетка из реек или бруса, которую устанавливаются с определенным шагом.
• Подпорные детали: прогоны, стойки, стяжки, лежни и иные элементы, придающие стропильной системе жесткость.

Базовые стропильные системы вальмовых крыш делят на несколько видов, в зависимости от их конструкции:

• Наклонные стропильные конструкции устанавливают в домах, имеющих внутренние несущие стены. Монтаж таких стропильных конструкций простой, так как внутри коробки здания имеется надежная опора для стропил.
• Висячие системы используют в домах, где нет внутренних несущих стен, а расстояние между наружными стенами составляет от 6 до 11 метров и больше.
• Комбинированные стропильные конструкции соединяют в себе особенности двух первых систем и требуют привлечения профессиональных кровельщиков для установки.

Расчет длины и расстояний между стропильных ног:

Гидроизоляция и пароизоляция

В качестве гидро- и пароизоляции для металлочерепицы используются разные виды материалов. Они защищают от влаги и не дают развиваться очагам плесени под кровельным материалом.

При выборе материала следует обращать внимание на его долговечность.

Эксплуатационный срок металлочерепицы составляет 50 лет, поэтому паро- и гидроизоляция должна обладать такой же долговечностью.

При монтаже важно не перепутать очередность слоев. Пароизоляция укладывается со стороны чердачного помещения, а гидроизоляция поверх стропил под обрешетку.

Обрешетка и контробрешетка

Перед обустройством обрешетки нужно убедиться, что сделан вентзазор между гидроизоляцией и досками. После укладки гидроизоляции вдоль стропил прибивается брусок размером от 30х50 мм до 50х50 мм — контр-рейка. Шаг контробрешетки равен ширине пролета стропильной системы.

Для обрешетки используется доска 25(30)х100 мм. Толщина не имеет значения, т.к. вес металлической крыши не превышает 7 кг/м². Материал без труда выдержит и снеговые нагрузки. Основной момент — толщина досок должна быть одинаковой или с отклонением не более 2 мм.

Для металлочерепицы используется 3 типа обрешетки:

• разреженная;
• сплошная;
• комбинированная.

Первый вид наиболее распространенный, т.к. применяется на разных формах кровли с уклоном более 20 градусов. Шаг в таком случае равен длине волны металлочерепицы.

Правила монтажа кровельного покрытия

Перед укладкой резку металлочерепицы можно проводить только электрическими вырубными ножницами, насадкой для электродрели или ручным инструментом в тех случаях, когда требуется сделать небольшой надрез.

Важно! Нельзя использовать углошлифовальные машинки или «болгарки», так как в этом случае не получиться сохранить внешний вид и технические характеристики такого кровельного материала.

Крепление листов проводится с помощью саморезов размером 4,8х29 мм или 4.8х35мм, имеющих резиновый уплотнитель и головку, окрашенную в цвет покрытия металлочерепицы.

Шуруповерт нужно отрегулировать, чтобы в закрученном саморезе прокладка была сжатой. Вкручивать саморезы нужно перпендикулярно обрешетке.

Начинать установку листов можно как справа, так и слева. Лучше начинать с той стороны, где не нужно проводить обрезку листового материала.

При монтаже следует следить за тем, чтобы новый лист накрывал крайний, если укладка ведется справа налево. При ведении укладки слева в правую сторону новый лист подкладывается под крайний.

Установка конька

Перед установкой конька следует прибить дополнительную доску обрешетки, которая должна быть толще уже имеющейся доски на высоту волны металлочерепицы. Перед установкой конька нужно прикрепить на стык «хребет», который будет защищать место стыка от пыли и снега.

При использовании скатных или коньковых кровельных точечных вентелей можно установить в качестве защиты самоклеящийся уплотнитель.

Распространенные ошибки и рекомендации экспертов

Чаще всего при самостоятельной установке вальмовой кровли из металлочерепицы неопытные кровельщики допускают ошибки в местах примыкания и ребра двух стыков. Это приводит к тому, что под кровлю попадает в образовавшиеся зазоры влага, которую не может удержать уплотнитель и доборные элементы.

Чтобы избежать таких грубых ошибок при монтаже вальмовой кровли из металлочерепицы нужно в места стыков подкладывать дополнительный слой гидроизоляции.

Также потребуется под кромку уложить Омега-профиль, который не даст просочившейся воде попасть внутрь конструкции и направит ее вниз. Такой профиль пришивается к стропилам и проклеивается для прочности герметиком.

Заключение

Даже самая простая по конструкции четырехскатная кровля из металлочерепицы является более трудоемким и сложным делом, по сравнению с монтажом двускатной крыши. Необходимо перед началом кровельных работ сделать точные расчеты, закупить весь необходимый материал и правильно выбрать стропильную систему. Если владелец дома не имеет навыков проведения строительных работ, следует доверить установку вальмовой кровли профессионалам.

Двускатная крыша является довольно простой конструкцией кровли, ее расчет и возведение можно выполнить своими силами, без привлечения специалистов. Функциональные параметры кровли зависят от характеристик утеплителя, несущей способности стропильной системы и качественного монтажа металлочерепицы.

Металлочерепица прочно вошла в нашу жизнь. Именно этот вариант все большее количество людей выбирает для покрытия крыши. Преимуществ у него много, и одно из главных считается большой срок эксплуатации и надежность. Но чтобы эти плюсы действительно работали, следует правильно провести монтаж. А какая технология укладки металлочерепицы на крышу? какие могут возникнуть трудности на пути реализации этой задачи? Об этом и пойдет речь в статье.

Сколько нужно материала и как его выбрать

Укладка металлочерепицы своими руками – это вполне реализуемая задача. Но прежде чем к ней приступить, следует приобрести сам материал, причем в нужном количестве. Для того, чтобы определить сколько листов металлочерепицы вам понадобиться, следует сделать следующее:

1. Рассчитать площадь кровли. Если крыша двухскатная, то сделать это будет несложно. Трудности с расчетами возникнут при более сложной конфигурации кровли. Для четырехскатного, ломаного или другого варианта, следует высчитать площадь каждого ската по отдельности.
2. После этого, можно определиться с нужным количеством самой металлочерепицы. Но и тут могут возникнуть трудности. Во-первых, укладка материала на кровлю проводится с нахлестом. Во-вторых, следует обязательно следить за правильностью рисунка.
3. К расчетному количеству металлочерепицы следует обязательно прибавить 10-15 процентов. Уложить материал без обрезков, особенно на кровлю со сложной конфигурацией у вас никак не получится.

После расчета нужного количества металлочерепицы для укладки на крышу вашего нового дома, можно идти в строительный магазин. Но саму покупку следует делать внимательно, чтобы не приобрести некачественные изделия. Чтобы так не произошло, стоит обращать внимание на некоторые особенности.

Во-первых, защитный полимерный слой металлочерепицы не должен иметь сколов и трещин. Во-вторых, сами листы должны быть ровными, без вмятин и перегибов. Кроме того, потребуйте у продавцов документацию на материал. Там должно быть указано, что металлочерепица изготовлена по существующему ГОСТу.

Еще один совет — это делать покупку непосредственно у крупного производителя. В этом случае стоимость металлочерепицы может быть меньше процентов на тридцать. А почему у крупного? Дело в том, что станки по производству металлочерепицы покупают многие предприниматели. Но не у всех у них, качество изделий на нужном уровне. Крупные производители более «трепетно» относятся к своей репутации.


Подготовка основания под металлочерепицу

Укладка металлочерепицы на крышу производится с использованием обрешетки. Сделать ее можно своими руками. Для этого нужно подготовить материал. Как правило, для обрешетки используется деревянные доски или бруски, но можно положить и лист ДСП. Последний вариант в случае с металлочерепицей применяется редко. Для этого вида кровельного материала обрешетка делается разряженной.

Используемые доски или бруски должны отвечать следующим требованиям:

1. Влажность материала не более 10-12 процентов.
2. Все доски должны быть одинакового размера, особенно это касается их толщины.
3. Нельзя использовать материал с «изъянами», например, с трещинами или местами подверженными гниению.

Для чаще всего используют доски с размерами 25 на 100 миллиметров. Если крыша имеет сложную конфигурацию, то лучше применить более толстые бруски.

Очень важно определиться с шагом обрешетки. Тут все зависит от . Шаг укладки досок должен равняться расстоянию между волнами. Но это касается не всех участков кровли. У карниза шаг между досками обрешетки должен быть меньше, примерно на 2-3 сантиметра.

Технология укладки досок обрешетки крыши под металлочерепицу простая. Начинать работу следует от карниза. Первая доска монтируется на самый край. Далее, делается отступ в 23-28 сантиметров и крепится следующая. После этого, доски укладывают с шагом, равным шагу волны металлочерепицы.

Крепить можно с помощью саморезов по дереву или с использованием гвоздей. Первый вариант считается наиболее надежным. Крепление производится непосредственно к стропилам, двумя точками.


Перед монтажом очень важно обработать все доски специальными пропитками. Древесина – это «капризный» материал. Он «боится» влаги, огня и биологического воздействия, если доски не обработать пропитками, то они быстро сгниют.

Не стоит забывать и про гидроизоляцию. Конечно, если правильно класть металлочерепицу, то кровля протекать не будет. Но без дополнительного слоя гидроизоляции обойтись нельзя. Дело в том, что при перепадах температур под кровельным материалом начинает образовываться конденсат. Если влага попадет на деревянные элементы стропильной системы, то они начнут гнить.

В качестве гидроизоляции можно использовать различные материалы. Можно укладывать толстую полиэтиленовую пленку или специальную мембрану. В качестве недорогого варианта можно применять и рубероид, но тут следует быть осторожными. Если битум попадет на полимерный слой металлочерепицы, то последний может начать «портиться».


Что понадобиться для укладки материала

Положить металлочерепицу своими руками на крышу дома – это задача несложная. Но, чтобы все шло быстро и без запинок, следует подготовиться к работе. В первую очередь нужно обзавестись всеми инструментами и приспособлениями.

Укладка металлочерепицы на кровлю своими руками проводится с использованием следующего:



Также следует подготовить и нужные материалы. Кроме саморезов и самой металлочерепицы следует «запастись» доборными изделиями. Любая крыша дома не обходится без карнизной и торцевой планки, конька и других деталей. Их желательно приобрести у того же производителя, у которого была куплена металлочерепица.


Инструкция по укладке

Теперь стоит рассмотреть такой вопрос, как укладка металлочерепицы шаг за шагом. Технология этого процесса выглядит следующим образом:

1. Первым делом следует закрепить карнизную и торцовую планку. Эти доборные элементы играют важную роль, они защищают крышу дома. Перед тем как монтировать карнизную планку прибивают лобовую доску. На нее крепят кронштейны для водостока. После этого проводится укладка карнизной планки.
2. Если крыша имеет отрицательный углы, то следующий шаг будет монтаж ендовы. Этот элемент нужно класть на сплошную обрешетку.

3. Далее можно проводить укладку самой металлочерепицы. Делать это нужно от карниза. С какой стороны крыши, с правой или с левой, начать – это дело самого мастера. Это не принципиально. Первый лист нужно класть вровень с карнизом и краем крыши. Следующий укладывают справа или слева.
4. Порядок укладки простой. Вначале монтируется нижний ряд. Далее, следующий и так до конька. Самый оптимальный вариант – это если совпадает с длиной ската. В таком случае и укладка будет проводиться быстрее, и сама кровля получится надежней (будет мало стыков). Но если крыша ломаная или имеет сложную конфигурацию, то так поступить не получиться.

5. Крепить листы металлочерепицы к обрешетке сразу не нужно. Вначале производится раскладка одного ряда. Далее следует выровнять все листы относительно друг друга и краев крыши. После этого проводится . При этом на каждый квадратный метр должно быть минимум восемь саморезов.
6. Места крепления должны быть строго над досками обрешетки. Инструкция по монтажу указывает на то, что саморезы вкручиваются на полтора сантиметра ниже штамповочной линии металлочерепицы. При этом сильно усердствовать нельзя. Шляпка должна плотно прижимать металлочерепицу к основанию, при этом, не повредив ее.

7. Инструкция по укладке металлочерепицы указывает на следующий шаг – это крепление верхней ендовы. Ее укладка проводится поверх кровельного материала. При этом нужно использовать специальные изделия, которые улучшают герметичность стыков. Ендова – это самое опасное место любой крыши. Именно здесь, чаще всего наблюдаются протечки.

8. Далее, по , идет укладка доборных изделий. Это конек, торцевые планки и так далее. Лучше всего, чтобы они были от одного и того же производителя. В этом случае укладка пройдет без особых сложностей. Кроме того, это обеспечит более привлекательный внешний вид и значительно улучшить защиту крыши дома.
9. При укладке доборных материалов также следует внимательно относится к гидроизоляции и другим «дополнениям». Особенно это касается конька. Здесь, помимо уплотнителя для улучшения защиты от протекания, следует использовать и другие приспособления, которые будут обеспечивать наличие вентиляционного зазора. Без такой «щели», конденсат, образовывающийся под металлочерепицей при смене температур, может быстро вывести стропильную систему из строя.

Металлочерепица представляет собой инженерно-технический «сплав» стальной прочности и эстетики традиционной кровельной керамики. Легкие профилированные листы практически не влияют на вес строения и радуют монтажников удобными размерами.

Уверенный плюс в копилке приоритетов материала – возможность самостоятельно провести весь цикл кровельных работ без платного участия строителей. Только предварительно нужно выяснить, как сооружается кровля из металлочерепицы своими руками, и узнать о правилах и тонкостях процесса ее устройства.

Волнистые металлические листы популярного ныне покрытия оснащены двойной защитой от атмосферных атак. Стальные профилированные заготовки сначала погружаются в емкости с горячим цинком, благодаря чему на поверхности образуется противокоррозионная пленка. Затем внешнюю сторону материала покрывают цветной полимерной оболочкой, выполняющей эстетическую и защитную функции.

Однако обе степени защиты не смогут противостоять нападкам осадков и бытовых испарений, если кровельный пирог устроен с нарушениями и ошибками. В пространстве под покрытием станет накапливаться конденсат, который медленно, но верно доберется до металла. Увлажнится утеплитель и потеряет свои изоляционные качества. Намокнут деревянные элементы, в результате чего загниют.

Полностью полагаться на легкий вес и внушительную площадь листов материала тоже не стоит: и стропильная система должна быть достаточно прочной, и обрешетка нужна такая, чтобы каждый элемент закреплялся в требующемся количестве точек. Посему к самостоятельному монтажу металлочерепицы следует грамотно подготовиться, т.е. ознакомиться с нюансами сооружения стропильной конструкции, обрешетки и кровельного пирога.

Стропильная система и обрешетка

Металлочерепица применяется в обустройстве холодных и утепленных крыш. Стропильная система для холодного типа может быть возведена из стальных или алюминиевых элементов. Но в приоритете все же древесина, потому что крепить листы покрытия к ней проще. Утепленные конструкции требуют более мощных стропильных ферм, потому что между их ногами будет располагаться теплоизоляция. Применение металла в таких ситуациях нецелесообразно, поэтому теплые крыши устраивают по деревянным стропилам с обрешеткой.

Отметим, что устройство кровли из металлочерепицы возможно на скатных крышах с минимальной крутизной скатов 14º. Оптимальной считается крутизна крыш от 15º до 20º.

В сооружении стропильной системы для теплой крыши с металлочерепицей есть свои правила, это:

• Шаг между стропильными ногами не должен превышать 90см. Минимальное расстояние между стропилами 60см. Если шаг существующей стропильной системы больше указанного верхнего предела, устраивается дополнительная обрешетка из поперечно установленной доски.
• Стропильная система устраивается из доски толщиной 50мм. Рекомендованная высота доски 100 или 150мм в зависимости от толщины теплоизоляции.
• Уложенный в распор между стропильными ногами не должен контактировать с традиционной гидроизоляцией. Если толщина утеплителя равна поперечной высоте доски, использованной в устройстве стропильной конструкции, то на стропила вдоль их направления набивается дополнительная контррейка размером 30×50 или 50×50. Она создаст зазор в 3-5см.

С целью обеспечения вентиляции деревянных элементов желательно в стропильных ногах сбоку просверлить отверстия Ø 2-2,5см. Формирование отверстий – процедура необязательная, но настойчиво рекомендованная производителями металлической черепицы. Если есть опасения по поводу ослабления конструкции, располагать их советуют ближе к коньку в два-три ряда с шагом 30см.

Перед сооружением обрешетки, работающей как основа для крепления листов, следует проверить геометрические параметры стропильной системы. Измерить и сверить следует длины диагоналей прямоугольных скатов. На мансардных крышах длины диагоналей каждой части ската отдельно. Проконтролировать нужно горизонтальность свесов и конька, а также расположение внешней поверхности стропильных ног в одной плоскости. Своевременное выявление отклонений в геометрии исключит дальнейшие ошибки.

Убедившись в геометрической безупречности стропильных ферм, можно приступать к сооружению обрешетки, в устройстве которой по аналогии действуют четкие правила:

• Первая решетина – самая нижняя рейка на свесе должна быть выше последующих рядовых реек. Для ее сооружения надо взять брусок толще, чем для рядовых решетин. Например, для нижней рейки 50×50, а для всех последующих 30×50.
• Начальная рейка обрешетки должна быть четко параллельна линии карниза.
• Шаг между первой и второй решетиной 28 или 30см. Шаг между последующими рейками 30, 35 или 40см. шаг определяется расстоянием между поперечными волнами металлической черепицы.
• В процессе устройства обрешетки учитываются сквозные проходки через кровлю и устанавливаются крепежные приспособления для труб.
• В разжелобках, вокруг мансардных окон, дымоходных, фановых и прочих труб устраивается сплошная обрешетка из доски.
• В верхней части скатов к стропилам прибиваются по две доски для обеспечения надежной фиксации карнизной планки. Доски устанавливаются на расстоянии 5 см друг от друга.

Помимо всего прочего, перед устройством обрешетки все деревянные составляющие следует обработать антисептиком и противопожарным составом.

Обрешетка играет не только роль основы для крепления листов, но вместе с тем выполняет еще одну весьма важную работу. Она формирует вентиляционные каналы, по которым воздушные потоки циркулируют от свеса к коньку, и обеспечивает вентиляционный зазор между гидроизоляционным слоем и покрытием.

Вентиляционные каналы должны оставаться свободными, чтобы воздух без помех поступал под металлические листы и так же выходил. Со стороны свесов и со стороны конька они просто прикрываются перфорированной лентой, предотвращающей попадание пыли и мусора в кровельный пирог.

Конструктивные доски кровли

Карнизные доски используются для усиления ската и придания ему жестокости в случае, если крышу планируется оснастить организованным водостоком или подшить свесы виниловым сайдингом. В ситуациях, когда подшивка выполняется банально доской, необходимости в применении дощатого усиления нет.

Укладываются карнизные доски вдоль свесов в пазы, заранее выбранные в стропилах. Размеры пазов должны соответствовать размерам доски, чтобы плоскость свеса осталась без изменений и высота стропильной системы не увеличилась. Если запланирована установка длинных крюков, применяемых для фиксации водосточного желоба, в карнизной доске выпиливаются пазы для их крепления. Крюки с короткой ножкой привинчиваются только к лобовой доске. Применяются они, когда устройство водосточной системы заранее не планировалось и при ремонте старых крыш. Шаг установки всех типов крюков равен шагу стропильных ног.

Лобовую доску используют, если крыша не имеет организованного водостока. Крепится она к торцам стропил оцинкованными гвоздями. Служит элементом для крепления различных кровельных деталей и аксессуаров, в том числе для подшивания свесов. Торцевая доска служит основой под торцевую планку, последняя закрывает постеленную поверх доски гидроизоляцию. Кроме декоративной функции планка, прибиваемая к торцевой доске, предотвращает дребезжание кровли.

Время подшить свесы

Производители покрытия настойчиво советуют подшивать свесы специально выпускаемыми для этих целей вентилями, например KTV или Vilpe. Для подшивки карнизов рекомендуют сайдинг, профлист или виниловые софиты. Доборы продаются с полным приложением соединительных деталей и с инструкцией. Экономно подшить можно доской, прикрепляемой с зазором для кровельной вентиляции.

Специфика кровельного пирога

Состав и структура кровельного пирога под металлочерепицу зависит от того, будет утеплена конструкция или нет. В простейшей неутепленной схеме используется только гидроизоляционная пленка. Пароизоляционный барьер применяется, если чердачное помещение предполагается подшить.

Утепленный кровельный пирог включает три стандартных слоя, это:

• Пароизоляция.
  Располагается со стороны будущего поступления бытовых испарений, т.е. изнутри стропильной системы. Ее работа заключается в защите утеплителя от пара. Полосы пароизоляционного материала настилаются параллельно свесам с нахлестом в 10-15см. К стропилам крепятся степлером, а в единое полотно соединяются клейкой лентой. Между внутренней обшивкой чердака и пароизоляцией следует создать зазор путем установки обрешетки.
• Теплоизоляция.
  В качестве утеплителя чаще всего используются миниральноватные плиты, толщина которых определяется согласно предписаниям СНиП II-3-79. Материал устанавливается враспор между стропильными ногами. Чтобы обеспечить жесткость установки плиты нарезаются шириной на 1,5-2см больше, чем расстояние между стропилами.
• Гидроизоляция.
  Нужна она в качестве барьера от атмосферных осадков. Стелют ее с внешней стороны стропильной системы перед устройством обрешетки, стараются устроить сразу после укладки утеплителя, чтоб не намок. Гидроизоляционный материал укладывается, как пароизоляция, полосами с аналогичным нахлестом и способами крепления.

Гидроизоляционный слой стелют так, чтобы его полотно перекрывало линии стен по периметру минимум на 20см. В зонах состыковки скатов, в ендовах укладка производится с перехлестами в 20-30см. По линии конька гидроизоляция обязана иметь разрыв, чтобы не мешать циркуляции воздуха.

Важное условие: в качестве гидроизоляции кровельного пирога при монтаже кровли из металлочерепицы не могут быть использованы битумные водоотталкивающие материалы. Гидроизоляция обязана пропускать пар и конденсат, скопившийся в утеплителе.

Способ устройства водоотталкивающего слоя зависит от применяемого материала:

• Классический вариант гидроизоляции – армированная или неармированная полиэтиленовая пленка, которую необходимо обеспечить двумя вентиляционными зазорами. Первый из них формируется стропильной системой и находится между утеплителем и пленкой, второй – формируется обрешеткой и находится между пленкой и кровельным покрытием. Размер каждого из зазоров 3-5см.
• Супердиффузионная мембрана может прекрасно работать с одним вентиляционным зазором шириной 3-5см. Создается он между мембраной и металлической черепицей. При использовании полимерного материала в разрыве контакта между гидроизоляцией и утеплителем нет смысла. Ведь мембрана способна пропускать излишки влаги наружу, предотвращая попадание внутрь.
• Антиконденсатные материалы с ворсистой поверхностью, предназначенной для аккумуляции влаги. Их ворс быстро проветривается при омовении воздухом, которому следует обеспечить путь. Потому данный вариант также нуждается в двухконтурной вентиляции, как и классика. Применяется преимущественно при обустройстве холодных крыш.

Все типы изоляционных материалов, кроме полимерной гидроизоляции, укладываются с провисанием. Так надо, чтобы при натяжении пленки не разорвало. В укладке с провисанием не нуждается только мембрана – она имеет свойство растягиваться.

Вокруг сквозных проходов через кровлю гидроизоляция заводится на стенки коммуникационных труб на 5-7см. В идеале вокруг труб и прочих ослабленных участков крыши рекомендовано устроить дополнительный гидроизоляционный слой.

Установка деталей перед укладкой покрытия

Перед укладкой металлочерепицы в обязательном порядке устанавливаются:

• Карнизные планки, исключающие проникновение в подкровельное пространство пыли и мусора. Монтируют их поверх прикрепленной к торцам вентиляционной ленты и ножек водосточных крюков. Крепятся планки к лобовой и карнизной доске саморезами с шагом 30см. Чтобы от порывов ветра не происходило дребезжание, данные металлические детали устанавливают с натягом.
• Карнизные капельники, которые располагаются под гидроизоляционной пленкой. Нужны они для отвода влаги с гидроизоляции.
• Нижняя ендова, усиливающая защиту вогнутых углов крыши. Представляет собой металлический уголок, повторяющий форму разжелобка. Монтируется сверху сплошной дощатой обрешетки. Нижний край уголка располагается над карнизной доской. В почти плоских разжелобках дощатый настил оснащается дополнительной полосой гидроизоляции. Нижняя ендова привинчивается саморезами через каждые 30см. Поверх нижней ендовы застилается пористый уплотнитель.
• Защитный обвод вокруг дымоходных труб, пересекающих кровлю. Выполняется с помощью металлических планок обвода, верхний край которых крепится в сформированную в стенках трубы штробу и обрабатывается герметиком. Штробить в шов запрещено! Те же правила действуют при обустройстве примыканий к стенам.
• Молниеотвод, требующийся для безопасной эксплуатации металлической крыши.

В систему молниеотвода входят три основные части. Первая – молниеприемник, представляющий собой стальной или алюминиевый пруток Ø 12мм длиной от 20см до 1,5м. Вторая составляющая токоотвод – это приваренный к молниеприемнику одножильный стальной или алюминиевый провод Ø 6мм. Прокладывают токоотвод по обрешетке и по стенам, выводят к заземлению. Заземление, третья деталь системы, это зарытая на глубине 1,5м железная балка длиной 1,5м или стальной лист площадью 1м×1м, к примеру.

Правила укладки листов металлочерепицы

Перед укладкой профилированных листов надо устроить лаги для транспортировки материала на крышу. Чтобы не поднимать покрытие по одному листу наверху желательно соорудить стеллажи для временного хранения. Еще домашнему мастеру потребуется мягкая обувь, усердие и аккуратность в процессе перемещения по крыше. Исполнителю работ разрешается наступать исключительно лишь в прогибы профилированных волн.

При укладке металлической черепицы продвигаться можно хоть влево, хоть вправо от первого закрепленного листа. Главное, чтобы уложенным сверху листом перекрывалась капиллярная канавка. Ориентир выбора направления укладки – удобство. Однако лучше действовать так, чтобы уложенный сверху элемент сразу подкладывался под крайнюю волну предыдущего и защелкивался капиллярной канавкой. Так он зафиксируется на месте и не сползет.

Типовая последовательность монтажных действий

Непререкаемые правила монтажа металлочерепицы:

• Стартовые листы крепятся к первой решетине через волну сверху поперечной ступеньки покрытия. Нижний их край выходит на 5см за карниз.
• Все последующие крепления листов выполняются в спадах волн снизу поперечной ступеньки.
• Вдоль торцевой доски профилированное покрытие крепится во все волны.

Перед креплением надо тщательно проконтролировать горизонтальность расположения листа. Убедившись в безупречности установки, его временно крепят одним саморезом у верхней кромки в центре. Затем укладывают второй лист, выравнивают его и временно фиксируют аналогичным образом. Выровненные листы скрепляют между собой. Точно так же поступают с третьим и четвертым.

Привинчивание к обрешетке осуществляется, когда уложен и временно закреплен блок из 3-4 листов. Фиксируют блок во всех положенных точках. Не прикручивается к обрешетке только крайний лист, чтобы осталась возможность соединить его с последующим элементом.

Процесс укладки металлочерепичных листов в несколько рядов отличается только тем, что ряды материала предстоит крепить еще и между собой. Листы в высоту наращиваются по вертикали.

Профилированные листы подходят для скатных крыш любой конфигурации. Однако для грамотного устройства вальмовой или шатровой кровли из металлочерепицы действовать придется по другой схеме.

Монтаж листов на скаты треугольной формы:

• Находим центр свеса и прочерчиваем через него центральную ось.
• Берем первый лист и проделываем с ним те же действия.
• Совмещаем оси ската и листа по факту, выверяем горизонтальность и вертикальность.
• Временно крепим лист саморезом в центре у верхней кромки.
• Устанавливаем листы справа и слева от центрального элемента покрытия обычным методом.

После крепления волнистых листов излишки обрезаются.

Удобство обрезки с разметкой материала для обустройства ендов, треугольных, трапециевидных и косых скатов, обеспечит самодельный «черток». Сооружают его из четырех досок шириной 10 см. Доски располагаются параллельными парами и соединяются между собой по шарнирному принципу. Простое приспособление поможет точно очертить обрезаемые сегменты.

Завершающие монтажные работы

После укладки волнистого покрытия с легкой душой можно приступить к завершающим штрихам:

• Установить проходные элементы вокруг труб, антенн и прочих коммуникаций. Все составляющие кровельного пирога в точках пересечения герметизируются клейкой лентой. Стыковые швы заполняются герметиком.
• Привинтить торцевую планку к торцевой доске саморезами через 50-60см.
• Прикрутить верхнюю планку ендовы, настелив перед тем на покрытие саморасширяющийся уплотнитель.
• Соорудить конек. Для этого область конька снаружи оклеивается гидроизоляцией марки Металролл или Фигароль. Вентиляционные каналы должны остаться открытыми. Фиксируется конек саморезами к обрешетке, крепеж следует завинтить через выпуклый гребень. Торцы конькового элемента закрываются заглушками.

По уложенному покрытию монтируется водосточная система, снегозадержатели, лестницы для обслуживания и ограждения, если планировались.

Отличным закреплением информации об устройстве на крыше прочной кровли из металлочерепицы своими хозяйскими руками станет подробная видео-инструкция:

Нюансов в устройстве крыши с металлической черепицей немало. Однако чего-либо сверхсложного в технологии нет. Ознакомиться с тонкостями устройства и соблюдать их необходимо, чтобы вновь не пришлось менять кровлю на следующий вариант.

Металлочерепица – популярный материал для обшивки кровли. Он обладает превосходными техническими характеристиками и скромной массой. Для его монтажа принято приглашать специалистов, но можно все работы провести самостоятельно, следуя пошаговой инструкции и соблюдая необходимые критерии.

Чтобы монтаж металлочерепицы своими руками прошёл без ошибок, следует соблюдать следующие правила
:

1. Листы материала укладываются двумя методами: с левой стороны на правую и наоборот. В первом варианте обязательно накладывается предыдущий лист. Во втором – укладка каждого следующего листа осуществляется внахлёст на предыдущий элемент.
2. Каждый лист не крепится сразу и целиком. Перед прикручиванием материала уложите 3-4 листа и немного прихватите их крепежами для фиксации. Удостоверьтесь, что они занимают правильные позиции, при необходимости подровняйте их. Для финального крепежа применяется один саморез. И он пронизывает все листы.
3. На эксплуатационный период кровли серьёзно влияет качество применяемых саморезов. Используйте оцинкованные изделия со специальными уплотнителями на головках. Они герметично закроют все отверстия при полном закручивании самореза в отверстие.
4. В тех участках, где один крепёж фиксирует одновременно несколько листов, возникает уплотнение. Для его сглаживания срежьте часть угла, либо выпрямите капиллярную ямку, устроенную под линией штамповки.
5. Фиксация торцевых планок происходит внахлёст – 2 см. Параметр волны подгоняется под ширину ската. Иначе на фронтоне окажется гребень.
6. Карнизная планка также имеет нахлёст. Он составляет 10 см и находится на нижнем обрешёточном бруске. К нему планка фиксируется гвоздями.
7. Кровельную планку и лист черепицы должен отделять слой уплотнителя.
8. Компоненты, сосредоточенные ниже конька, обустраиваются с помощью одномодульных листов. Для трубы и оконного проёма необходимо по 2 штуки.
9. При наличии покатого ската крыши монтируется аэроролик. Он устраивается между металлочерепицей и планкой конька. Благодаря этой мере под конёк не попадут осадки.
10. Конёк фиксируется к планкам, находящимся в торце общей конструкции. При расчётах учитывается требующийся выступ (2-3 см). Если конёк плоский, то крепление устраивается внахлёст. При работе с полукруглыми аналогами крепёж основывается на линии профиля.

Перед укладкой теплоизоляции сначала на стропила помещается пароизоляция. Максимальный слой материала для удержания тепла – 25 см
. На него монтируется антиоксидантная плёнка, крёпёж происходит деревянными брусками к стропилам.

Чтобы осадки стекали в водосток, теплоизоляцию фиксируйте с незначительным припуском (2-3 см).

Технология и инструкция по монтажу металлочерепицы

Данная работа состоит из нескольких стадий:

1. Проведение расчётов.
2. Укладывается гидроизоляция.
3. Создаётся контробрешётка.
4. Крепятся кронштейны к водостоку.
5. Монтируется обрешётка.
6. Ставится карнизная планка.
7. Присоединяется ендова.
8. Укладываются и фиксируются листы материала.
9. Монтируются дополнительные элементы (конёк, торцевая планка и др.)

Предварительные расчёты необходимы для определения требующегося количества материалов. Математика сводится к проведению таких операций:

1. Вычислению площади каждого ската;
2. Расчёту эффективного параметра листа материала. Из его всей площади требуется вычесть площадь в нахлёсте.
3. Определению числа рядов материала на скате. Его функциональная длина делится на ширину черепичного листа.
4. Подсчёту числа листов в линии (ряду).
5. Перемножению количества рядов и листов в каждом из них. Здесь следует учитывать и параметр перехлёста, это примерно 15-20 см.

Материала хватит гарантированно, если округлите все показатели в большую сторону.

Полезно составлять схему расчёта материала. Например, она может быть такой
:

Также до покупки уделите внимание углу наклона крыши
. Он должен быть не менее 11 градусов
. Это минимальный показатель для проведения монтажа.

Для самих работ понадобятся следующие инструменты:

1. Ножницы по металлу.
2. Электрическая дрель.
3. Шуруповёрт.
4. Рулетка.
5. Молоток.
6. Специальная лента для монтажа.
7. Маркер.

Также обеспечьте себя стремянкой и защитными средствами (очками и перчатками).

Помимо металлочерепицы в работе требуется наличие:

• материалов для гидроизоляции;
• кровельных планок;
• аэророликов;
• коньковых и торцевых планок;
• досок 2,5 х 10 см;
• направляющей доски;
• саморезов и уплотнителей для них.

Укладка гидроизоляции

Наиболее популярными материалами являются полиэтиленовые плёнки. Лучше использовать
диффузионные мембраны. Их можно укладывать на плиты утеплителя, не боясь образования конденсата
со стороны утеплителя.

Схема обустройства такова:

Пароизоляцией является барьером, блокирующий попадание влаги из помещений во внутренние участки крыши. Он устроен в самом низу кровельного формирования, под стропилами, к которым и монтируется, и теплоизоляцией. Она так же оберегается от конденсата.

Установка контробрешетки

Контробрешётка образует вентилируемое пространство между гидроизоляцией и кровельным покрытием. Её рейки следует ставить со значительным шагом. Между ними получается пустота, заполненная воздухом.

Контробрешётка не несёт несущую нагрузку, но выполняет такие функции:

1. Опоры для работников при создании главной обрешётки.
2. Защита гидроизоляции от повреждений и обрешётки от влаги.
3. Фиксация гидрозащитной плёнки, её удержание от меньшего провисания.

Сам её монтаж осуществляется в таком порядке
:

После этих действий монтируются доски главной обрешётки. Работа стартует от карниза.

Крепление кронштейнов для водосточной системы

В решении этой задачи следует опираться на следующие критерии:

1. Если стена трёхслойная, кронштейны крепятся лишь на поверхностный слой. При его плотности в 9 см анкер углубляется на 6 см, в 12 см – на 8-9 см.
2. Если стена имеет два слоя, крепёжный компонент помещается вглубь на 6-9 см и входит в следующий слой.
3. В однослойную стену погружение идёт на 6-7 см. Для крепления используются шурупы или распорные дюбели.
4. Если стена деревянная, держатель крепится саморезами. Используется острый длинный стержень.

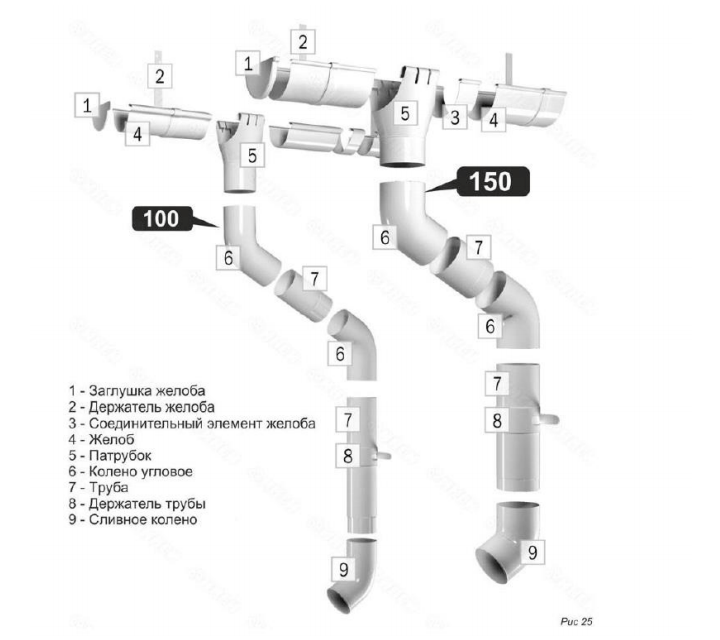

Сам монтаж водосточного желоба проходит в таком алгоритме
:

Монтаж обрешетки

Так как металлочерепица не обладает внушительной массой, для неё не требуется создавать мощное основание.

Обрешётка прибивается к стропилам. Дистанция между начальной и последующей доской – 35-40 см. между центрами досок. Здесь имеют значение изгибы листа. Этот показатель различен у разных моделей металлочерепицы.

Стоит знать, что нельзя устраивать стропила над самими окнами!

В участках, где находятся енды, и металлочерепица примыкает к трубе, а также около окон создаётся сплошная обрешётка
.

Данный компонент присоединяется после создания лобовой доски, которую держат на торцах стропил оцинкованные гвозди.

Крепление идёт в таком порядке:

1. Подшивание шпоновой доски на передний участок основания.
2. Крепление опорного бруса к стене. Он становится опорой при монтаже свисания карнизного системы.
3. Установка кронштейнов на водосток. Места их крепления: ноги стропил или доска карниза.
4. Сборка самой планки. Участки её размещения – это те зоны, где водосток соединяется с карнизной, либо лобовой доской. Саморезы друг от друга отдалены минимум на 30-35 см.

В этой работе для каждой такой составляющей необходимо прикреплять дополнительную доску. Процесс начинается с нижней части с постепенным продвижением вверх. Обязательно сохраняется нахлёст 25-30 см.

Ниже линии карниза обрезается нижняя планка. После чего устраивается отбортовка, а под неё ложится уплотнитель.

Листы материал и ось отделяет зазор в 8-10 см.

В 1,5 см от линии штамповки в обрезанный материал завинчиваются шурупы. Крепёж отдалён от оси на 25 см. Так лист в точке крепежа состыкуется с доской, на которой сосредоточена ендова.

Внизу ендова монтируется до укладки кровли. Благодаря этому вода будет стекать в прямо в доборную составляющую.

Монтаж кровли из металлочерепицы
по схеме обустройства ендовы выглядит так:

Для прикрытия участков, где заметен обрезанный материал, используйте декоративные накладные средства.

Схема устройства ендовы

Если начало или окончание ендовы находятся прямо на скате, подкладывается отдельная доска, для окна в черепичном листе создаётся отверстие, а для карнизного среза делается перекрытие в виде планки. В этой ситуации вдоль стен прокладывается уплотнитель.

Укладка и крепление листов металлочерепицы

Данная работа начинается на прямоугольном скате, а точнее с его правой крайней стороны. При обратном направлении каждый новый лист помещается под предшествующий.

Технология монтажа кровли из металлочерепицы на скате – треугольнике основывается на таких критериях: начальный лист размещается в середине ската. Другие листы монтируются к нему с двух сторон.

Порядок укладки металлочерепицы
здесь следующий
:

1. Укладка начального ряда. Листы не фиксируются основательно, а прихватываются в одной точке, а затем выравниваются по отношению друг к другу краю ската. Первая их линия свисает с карниза примерно на 4-6 см. Процесс начинается с любой стороны: правой или левой.
2. Фиксация саморезами через волну. Они завинчиваются крепко, но их кольцо-уплотнитель не пережимается.
3. На стыковом участке угол подрезается, так устраняется уплотнения. Можно выпрямить капиллярную ямку под штамповкой.
4. Процесс дублируется для вторых и следующих линий.
5. Фиксация торцевых планок. Их укладка идёт внахлёст 2 см.

Монтаж конька, торцевой планки металлочерепицы и примыкания к стене

Конёк монтируется в такой последовательности:

Как укладывать металлочерепицу на крышу? На участки отопительных или вентиляционных труб устраиваются фартуки. Работа идёт так
:

Фиксация торцевых планок осуществляется внахлёст 2 см. Параметр волны и ширина ската должны быть идентичными. В ином случае гребень разместится на фронтоне.

Видео: Монтаж металлочерепицы — видео инструкция.

Установка снегозадержателей

Эти приспособления могут быть трубчатыми, решётчатыми и уголковыми. Первые фиксируются в таком порядке:

1. Создание разметки расположения устройств.
2. Усиление обрешётки с помощью дополнительного бруска.
3. Сборка конструкции. Болты не затягиваются.
4. Сам монтаж к кровле, в которой создаются отверстия для крепежей. Для их размещения подходит только нижняя волна, прилегающая к обрешётке.
5. Присоединение к скату болтами. 0,8 х 6 см. Шаг – 30-50 см.
6. Гидроизоляция отверстий – применяются резиновые прокладки.
7. Вставка самих трубок.

При наличии мансарды они устраиваются над всеми оконными проёмами. Их дистанция от крайней части крыши – 40-50 см.

Вторые ставятся под значительным углом там, где концентрируются огромные объёмы снега. Предельная высота решётки – 20 см.

Третьи фиксируются саморезами или стальными уголками, обязательно на верхнюю волну материала. Вариации расположения: хаотичное или в один ряд.

Длина листа от 550 до 8000 мм
Масса — 4,75 кг/м 2

2. Обрешётка, гидро- и пароизоляция

В качестве обрешётки для металлочерепицы
используются профили из оцинкованной стали производства «ИНСИ» (ПШ-28-0,7, ПШ-28-1,0, ПШ-61-1,5), либо дерево (доски 25×100, 32×100 или брус 50×50), которые крепятся к стропилам снизу вверх (от карниза к коньку) с шагом, соответствующим шагу металлочерепицы. Пароизоляционная плёнка устанавливается со стороны тёплого помещения. Гидроизоляция монтируется по стропильным конструкциям.

Супердиффузионные мембраны укладываются на утеплитель без зазора, обращая внимание на расположение стороны, которая должна примыкать к утеплителю. Антиконденсатные плёнки должны устанавливаться с зазором между плёнкой и утеплителем. Необходимо строго следовать рекомендациям производителя плёнки по её применению и способу установки. При устройстве холодного чердака возможно не устанавливать гидроизоляцию, при гарантии надлежащей вентиляции подкровельного пространства.

Подкровельные плёнки укладываются по стропилам, снизу вверх поперёк ската, параллельно карнизу. Стык плёнки делается по ширине ската, с нахлёстом не менее 100 мм. По длине полотнища плёнки стыкуются на стропилах с перехлёстом 100 мм. Допустимый провис плёнки между стропилами 2 см. Максимальное расстояние при монтаже плёнок между стропильными конструкциями 1,2 м. При монтаже с использованием деревянной обрешётки антиконденсатная плёнка устанавливается под контробрешётку, для улучшения вентиляции между листом черепицы и плёнкой.

3. Карниз

Карниз крепится до монтажа листов металлочерепицы
вдоль нижнего края ската. Если предусмотрено устройство организованного водостока, держатели желоба устанавливаются до монтажа карниза. В этом случае карниз должен быть смонтирован так, чтобы окончание его приходило в первую треть желоба от стены.

Карниз выравнивается по нижнему обрезу ската с помощью шнурки. Крепится к обрешётке с помощью самосверлящих винтов с плоской головкой. Стык карнизов осуществляется с нахлёстом 50-100 мм.

Подшивка карнизного свеса кровли выполняется различными способами. Для подшивки используют: профлист, металлосайдинг, фасадную панель. Возможны два варианта расположения материалов: вдоль или перпендикулярно стене.

4. Монтаж листов металлочерепицы

Укладку листов металлочерепицы
производить справа налево. Монтаж начинается с установки первых двух листов. Первый лист металлочерепицы
крепится само-резом в нижнем правом углу так, чтобы нижний край листа приходился по краю обрешётки. Второй лист металлочерепицы
накладывается сверху, закрывая капиллярную канавку. Края листов выравниваются по карнизу и плоскости фронтона ската. Выполнив выравнивание, листы закрепляются. Далее приступают к монтажу последующих листов металлочерепицы
.

При длине ската более 6 м рекомендуется выполнять его составным, из-за неудобства транспортировки и монтажа листов. При устройстве составного ската листы металлочерепицы монтируются снизу вверх, справа налево, по схеме. Важно при таком монтаже совместить капиллярные канавки нижнего и верхнего листов. В противном случае образуется зазор между листами металлочерепицы
. Листы всех укладываются с нахлёстом по длине 200 мм. Для правильной организации нахлёста длина нижнего листа металлочерепицы должна удовлетворять формуле:

Lн.л.=0,2+b*Nш

b — величина шага черепицы; Nш — число шагов черепицы по скату

Например, этой формуле подчиняются листы длиной 3,0; 3,4; 3,8; 4,2; 4,6; 5,0 м.

Для монтажа металлочерепицы
используются кровельные саморезы 4,8×35 или 4,8×20 мм. Крепление листов металлочерепицы произво¬дится в нижний прогиб профиля (рис. 12), саморезы располагаются на листах в шахматном порядке, вблизи края ската (карниз, конёк, фронтон, ендова)
в каждую волну. Продольный стык листов скрепляется саморезами или заклёпками. В случаях, когда уклон кровли меньше 14° необходимо герметизировать продольные и поперечные стыки листов.

Крепление металлочерепицы в верхний прогиб волны категорически запрещается!

Крепление металлочерепицы гвоздями или саморезами без уплотняющих прокладок категорически запрещается!

Забивание кровельных саморезов молотком категорически запрещается!

По металлочерепице
надо ходить аккуратно, в обуви с мягкой подошвой и наступать только в нижний прогиб волны в местах обрешётки.

Самосверлящий винт с уплотнительной прокладкой устанавливается в прогиб волны металлочерепицы
под поперечной волной(в низ волны), перпендикулярно листам. Винт закручивается до момента выпрямления прокладки в горизонтальную линию. Излишнее закручивание ведёт к выгибанию прокладки и отрыву её от плоскости листа.

5. Ендова

Обрешётка в месте стыков скатов выполняется сплошной на расстоянии 400…500 мм от середины. Нижняя ендова
крепится к обрешётке с помощью кляммеров. Листы металлочерепицы
укладываются таким образом, чтобы от края листа до низа ендовы оставалось не менее 100 мм.

Верхняя ендова
устанавливается после укладки листов металлочерепицы и крепится кровельными саморезами через 200…300 мм в верх волны металлочерепицы. Саморезы не должны нарушать целостность нижней ендовы.

6. Фронтон

Фронтон
крепится таким образом, чтобы накрыть верхний прогиб волны металлочерепицы. На Рис. 13 показана подшивка выступающего со стороны фронтона свеса кровли профилем стеновым С-13
, расположенным поперёк ската кровли. С-13, в этом случае, заказывается заранее или нарезается на месте в соответствии с размером выноса.

7. Конек

Стыкуются коньковые элементы с нахлёстом 100 мм. Конёк крепится кровельными саморезами 4,8 х 80 мм к обрешётке, к вершине каждой второй волны. Конёк плоский крепится кровельными саморезами 4,8 х 80 к обрешётке или 4,8 х 35 к листам металлочерепицы, к вершине каждой второй волны.

Между коньком и металлочерепицей укладывается уплотнитель пено-полиуретановый. Торцы фасонного конька закрываются декоративной заглушкой.

Для вентиляции подкровельного пространства используется вентилятор конька, который крепится кровельными саморезами к коньку. Стык обрабатывается герметиком.

8. Профиль пристенный

В местах примыкания кровли к стене, трубам и слуховым окнам устанавливается пристенный профиль. Профиль накладывается на листы металлочерепицы и крепится к стене.

Выступающие из кровли кирпичные прямоугольные трубы обрамляются следующим способом:

шаг 1 — Установка нижнего фартука трубы

Сначала нужно подготовить места примыкания нижнего фартука к боковым поверхностям трубы. Для этого, используя элементы фартука как шаблон, на трубе намечают линии реза. Затем с помощью углорезательной машинки (болгарки) делается штроба в кирпичных стенках трубы. Очистив штробу и поверхность обрешётки от кирпичной пыли, начинают монтаж элементов нижнего фартука, предварительно подрезав каждый элемент и подогнув по уклону кровли. При монтаже фартука отогнутая верхняя кромка заводится в штробу, вертикальная стенка плотно прижимается к поверхности трубы, и в таком положении элемент фиксируется кровельными саморезами с уплотнительной прокладкой к обрешётке. Первым монтируется элемент к нижней грани трубы, затем два боковых и в конце — элемент к верхней грани. Нахлёст верхлежащих элементов на нижние должен быть не менее 150 мм. После закрепления всех элементов к обрешётке вставленная в штробу кромка фартука промазывается силиконовым герметиком. Внимание! Для лучшего сцепления штробу нужно промыть водой.

шаг 2 — Монтаж нижнего листа от трубы до карниза

На этом этапе устанавливается плоский (оцинкованный или окрашенный) лист. Длина листа должна соответствовать расстоянию от нижней грани трубы до карниза или ближайшей ендовы, ширина не меньше ширины нижнего элемента фартука (с учётом боковых отгибок). Один край листа заводится под нижний элемент фартука, а другой выводится сверху, на карниз или ендову. После закрепления плоского листа к обрешётке с его боковых сторон делаются отгибки с помощью ручного инструмента.

шаг 3 — Укладка листов металлочерепицы по низу и с боков трубы

шаг 4 — Установка пристенного профиля

После монтажа листов металлочерепицы вокруг трубы начинают отделку трубы пристенным профилем. Порядок монтажа аналогично элементам нижнего фартука. Сначала устанавливается пристенный профиль к нижней грани трубы, с предварительной подрезкой его по её ширине, согласно рисунку. Крепление к трубе выполняется с использованием дюбель-гвоздей, а к металлочерепице профиль крепится кровельными саморезами в верхнюю часть волны.

шаг 5 — Установка пристенного профиля с боков трубы

Необходимо обработать два пристенных профиля по боковому размеру трубы и установить их на боковые грани.

шаг 6 — Установка пристенного профиля на верхнюю грань трубы

Установить пристенный профиль на верхнюю грань трубы, при этом выступающие за контур трубы вертикальные части подрезать снизу и загнуть на боковые грани трубы, закрепив дюбель-гвоздями.

шаг 7 — Установка верхнего листа металлочерепицы

Установить верхний лист металлочерепицы поверх пристенных профилей и листов металлочерепицы, уложенных ранее, при этом оставить зазор не менее 100 мм между нижним краем листа металлочерепицы и трубой. Под металлочерепицу уложить пенополиуретановый уплотнитель. В небольшой зазор, получающийся в месте стыка пристенного профиля, верхнего и бокового листов металлочерепицы заложить герметик.

Пристенный профиль используется и при внутренних переломах кровли. На внешнем переломе кровли используется элемент карниз.

Если планируется обшить трубу профлистом, тогда после обрамления трубы монтируется каркас из шляпного профиля, на него крепится профлист, углы оформляются уголком наружным 50×50.

Дымник крепится к трубе дюбель-гвоздями до монтажа профлиста.

Видео монтажа металлочерепицы

9. Водосточная система

Водосточная система применяется на промышленных, жилых и общественных зданиях для организованного отвода воды с кровель.

Водосточная система с диаметром трубы 150мм позволит отвести дождевую воду со 117 квадратных метров ската. Значительно уменьшится количество труб на фасадах зданий. Держатели желобов монтируются на расстоянии не далее 0,7м, держатели трубы — не далее 2 м друг от друга.

Водосточная система с диаметром трубы 100мм позволит отвести дождевую воду с 52 квадратных метров ската. Держатели желобов монтируются на расстоянии не далее 0,9 м друг от друга (расчётное расстояние — 0,75 м), держатели трубы — не далее 3 м друг от друга (например, на трубу длиной 5 м необходимо 3 держателя, для трубы длиной 3 м достаточно двух.

В случае угрозы промерзания водосточной системы рекомендуется использовать системы подогрева желобов и труб.

При площади водосбора менее 30 кв.м на одну водосточную трубу желоба можно монтировать с нулевым уклоном, при большей площади водосбора уклон желобов может быть до 2%.

10. Монтаж водосточной системы:

шаг 1 — Расчет количества держателей желоба.

Общую длину желоба разделить на выбранный шаг держателей (не более 900 мм, рекомендованный шаг держателей желоба 750 мм) (см. рис.26). Полученное количество отрезков +1 — это количество держателей желоба.

шаг 2 —
Разметка под держатели желоба.

На нижней обрешетке отметить места установки держателей желоба с шагом, выбранным на предыдущем этапе.

шаг 3 —
Выбор уклона желоба.

Выбрать величину занижения водосточного желоба (h)
исходя из эстетического восприятия линии желоба. Линия желоба должна плавно уходить вниз, не вызывая зрительного ощущения сильной кривизны края ската или облицовки карнизного свеса. Рекомендованный уклон (i)
желоба составляет 1%, то есть, от 1 см на 1 м. Разницу в высотах верхней и нижней точек желоба (h)
можно посчитать как:

h= L x i

где L — длина желоба;
i — уклон желоба

шаг 4 — Определение мест загиба держателей желоба.

Пронумеровать держатели от начала желоба до водосточной воронки. Отметить место загиба на первом держателе определив таким образом начальное (верхнее) положение желоба. Надо учесть при разметке, чтобы край желоба оказался на 2 -2,5 см ниже относительно линии уклона кровли (см. рис. 27).

Сложить держатели по порядку возрастания номеров и отметить места загиба, как показано на рис. 28.

шаг 5 — Крепление держателей желоба.

Выравнивая место загиба с краем обрешетки, прикрепить держатели желоба к обрешетке самосверлящими оцинкованными винтами 4,8х22 с плоской головкой по 3 шт. на один держатель. При использовании в качестве обрешетки брусков 50х50 для надежного крепления держателей необходимо установить сдвоенный брус.

Шаг 6 — Создание уклона

Для создания уклона отогнуть первый и последний держатель, натянуть шнур между ними. Остальные держатели подогнуть так, чтобы они касались шнура (рис.29).

шаг 7 — Монтаж патрубка

В желобе на расстоянии 150 мм от нижнего края вырезать отверстие диаметром 100 мм для патрубка. Вставить патрубок по месту отверстия (рис. 30). Завести передний край патрубка под внешний загиб желоба. Загнуть фланец патрубка на заднюю кромку желоба и закрепить двумя саморезными винтами 4,2×16.

шаг 8 — Установка желоба

По торцам установить заглушки желоба (рис. 31).

Шаг 9 — Установка желоба.

Вставить желоб в держатели, заведя заднюю кромку желоба в выступ держателя.

шаг 10 —
Соединение желобов.

На месте стыка желобов установить соединительный элемент желоба (рис. 32).

Шаг 11 — Монтаж углового колена.

С помощью углового колена создать переход к стене здания. Длина соединительной трубы определяется по месту (рис. 33).

Шаг 12 — Монтаж трубы.

Крепление трубы к стене выполняется с помощью держателей трубы. Труба вымеряется, при необходимости наращивается в месте установки держателя трубы, фиксируется замком (рис. 34).

Шаг 13 — Монтаж сливного колена.

Сливное колено завершает водосточную трубу, служит для отвода воды от фундамента здания. Низ сливного колена должен располагаться на высоте 300 мм от отмостки здания (рис. 35).

11. Снегозадержатель и ограждение кровли

Для безопасного передвижения по кровле на уровне карниза, начиная со второй линии обрешётки, устанавливаются ограждения кровли.

Ограждение изготовляется в зависимости от уклона кровли и вида черепицы. Крепление производится к обрешёточному профилю через лист металлочерепицы и уплотнительную резиновую прокладку в месте прогиба волны самосверлящими оцинкованными болтами 5,5×25 мм для металлической обрешётки и 5,5×60 мм для деревянной обрешётки. Крепить кровельное ограждение к одному листу металлочерепицы запрещается. Между собой секции ограждения крепятся на болтовые соединения.

Для предотвращения схода больших масс снега устанавливаются снегозадержатели. Конструкция снегозадержателя состоит из кронштейнов и труб. Кронштейны устанавливаются в прогиб волны и крепятся через металлочерепицу и резиновую уплотнительную прокладку к обрешетке крыши. В местах установки для крепления кронштейна заранее монтируется дополнительный обрешеточный профиль на расстоянии 120мм (по осям профилей обрешетки). Снегозадержатели устанавливаются выше кровельного ограждения. При отсутствии кровельного ограждения снегозадержатели устанавливают не ниже третьего ряда обрешётки. При длине ската более 10метров рекомендуется устанавливать два ряда снегозадержателей. В районах с большим количеством снеговых осадков предусматривается установка тяги кронштейна. Тяга снегозадержателя крепится одним концом к кронштейну, другим- к другому обрешеточному профилю через уплотнительную прокладку и лист металоочерепицы (см. рис. 38).

Крепить кронштейн снегозадержания к одному листу металлочерепицы запрещается!

Шаг установки кронштейнов снегозадержания зависит от снегового района строительства, конструкции кровли, крепёжного элемента. Разработаны рекомендации по расчету шага установки кроншейнов. Расчет выполнен исходя из применения саморезов диаметром 4,8 мм. Глубина погружения саморезов показана на рис. 39.

снегозадержателей доступна в формате
HTML
данной инструкции.

12. Аксессуары

В качестве аксессуаров на кровле устанавливаются флюгеры, декоративные шпили, дымники. Установка всех аксессуаров производится в соответствии с нормами СНиП.

Для устройства выходов из кровли антенн, мачт и вентиляционных труб круглого сечения диаметром до 330 мм (с температурой наружной поверхности до 130°) используются кровельные уплотнители Master Flash.

13. Обработка деревянных конструкций

Деревянные конструкции, используемые при устройстве кровли, нуждаются в антисептической и антипиреновой (противопожарной обработке) обработке. Обработка может проводится как до сюорки конструкций (обработка отдельных досок и брусков), так и после (обработка стропил и обрешётки). Обработка проводится различными методами (погружение в емкость с раствором, нанесение кистью, нанесение распылителем.

14. Инструменты

1. Шуруповерт с шестигранной насадкой 6 мм.
2. Электрические высечные ножницы или ниблер.
3. Ручные кровельные ножницы.
4. Киянки (деревянные, каучуковые).
5. Ножовка, лобзик, молоток (используются при устройстве стропил и обрешётки).
6. Углошлифовальная машина («болгарка»), перфоратор, дрель, пистолет для выпрессовки герметика (используется при установке пристенного профиля).
7. Уровень, нивелир, отвес, измерительные инструменты и приспособления.

15. Внимание!

Использование в качестве подконьковых или ендовных уплотнителей монтажной пены категорически запрещается!

Все изделия, производимые заводом фасада и кровли «ИНСИ» , разработаны для применения на скатных кровлях согласно настоящей инструкции по монтажу. Завод «ИНСИ» не несёт ответственности за убытки или потери, которые могут возникнуть при использовании изделий «ИНСИ» для выполнения несвойственных им функций.

Металлочерепица значительно выделяется среди других вариантов кровли. Еще бы: кровля крыши металлочерепицей – это легко, красиво и недорого. Благодаря нынешним технологиям, существует масса разновидностей этого материала, которые ранжируются по базовому материалу, покрытию, глубине стельки и геометрии.

Оформление такой крыши самостоятельно – не самое сложное дело, особенно если вы вооружитесь знаниями и инструментами.

Виды металлочерепицы

Чтобы правильно выбрать металлочерепицу для кровли, нужно иметь в виду плюсы и минусы каждой ее разновидности.

По основе:

• стальная – самый популярный вид, крайне устойчива к внешним воздействиям;
• алюминиевая – самая легкая черепица, долговечна, не страдает от коррозии. Однако, она дороже стальной, и спектр ее расцветок ограничен;
• медная – отличный вариант для кровли, не нуждается в защитном покрытии, благородно выглядит.

На фото — одна из разновидностей металлочерепицы, алюминиевая каскадная

По покрытию:

• полиэстеровая – самый дешевый вариант. Такая металлочерепица может быть матовой или глянцевой;
• пластизоловая – также не самый дорогой вид покрытия. Представляет собой пластиковую пленку;
• пураловая – металлочерепица-глянец. Такое покрытие устойчиво к коррозии и базируется на полиуретане;
• ПВФ2 – эластичное покрытие, стойкое к температурам и имеющее множество оттенков.

По глубине стельки и геометрии:

• андалузия – покрытие со скрытым креплением. Минус – необходимость в точной и частой обрешетке;
• банга – черепица с внушительной высотой волны, но меньшей монтажной шириной. Позволяет получить эффект «3D»;
• кантри – этот вид похож на натуральную черепицу, имеет утонченный вид (мягкие и ровные волны), легок в монтаже и долговечен;
• каскад – самый экономичный вариант металлочерепицы. Монтажная ширина достаточная, формы прямолинейные, что позволяет подчеркнуть классический стиль здания и его изысканность;
• монтеррей – самый распространенный вид. Очень похож на настоящую черепицу, может иметь симметричные или несимметричные ступени, профиль округлен.

Самостоятельный монтаж кровли металлочерепицей подразумевает 3 этапа: подготовка конструкции, установка металлочерепицы, монтаж дополнительных элементов.

Инструкция по монтажу

Для работы необходимы:

• отвертка или шуроповерт;
• молоток;
• ножницы просечные и по металлу;
• ножовка для металла;
• рейка и маркеры для разметки;
• электролобзик.

Готовим стропильную систему

1. Управляемся с обрешеткой. Чем более пологий уклон кровли, тем меньше шаг обрешетки. Правильное расстояние необходимо для точной установки листов металлочеперицы. Пропитайте обрешетку средствами против возгорания и гниения.
2. Если вы намерены использовать помещение под кровлей, установите теплоизоляцию.
3. Смонтируйте из спецпленки пароизоляцию, соблюдая 3 правила:
   1. от 150 мм между листами пароизолянта;
   2. от 200 мм напуска материала на стены;
   3. закрепление с небольшим провисанием.

Укладываем металлочерепицу

Важно! Для раскроя листов металлочерепицы нельзя использовать «болгарку». Область возле разреза сильно нагревается, декоративный, защитный слои и цинковое гальванопокрытие попросту выгорают. На листах образуется коррозия.

Монтаж других элементов

1. Части конька монтируем внахлест, величина которого указана в паспорте. Через каждую волну нижних листов коньки крепятся саморезами.
2. Чтобы обустроить желоба водостока, примените элементы из комплекта с металлочерепицей. Под них нужны спецконструкции обрешетки.
3. Карнизы, щипцовые доски и дымовые трубы, вентиляционные коробы, слуховые окна, кабели, снегозадержатели, ограждения, лестницы и мостики тоже устанавливаются с помощью комплектных материалов и прилагаемых инструкции.

Кровля мансардной крыши металлочерепицей

Металлочерепица, набирая популярность, не обошла стороной и мансардные крыши. Причины все те же: простой монтаж, эстетичный вид и долговечность.

На фотографии — загородный дом мансардным этажом, покрытым кровлей из металлочерепицы

Особенности

Существует 5 особенностей, на которых основывается монтаж мансардной крыши металлочерепицей:

1. состыковка листов должна проходить по волне;
2. листы стыкуются также по рядам доски обрешетки, саморезы на стыках устанавливаются в каждую волну;
3. при креплении на карнизе лист кровли на 5 см выступает за край карниза, между первой доской обрешетки и краем карниза – не больше 25 см;
4. коньковая доска обрешетки толще других на 1 см для хорошей вентиляции, крепление происходит с шагом в 0,8 м в гребень волны;
5. монтаж кровли на торцах подразумевает торцевые планки на саморезах с шагом 0,8 м. То же касается водостоков.

Инструкция по монтажу

Свод правил по монтажу металлочерепицей мансардной крыши будет зависеть от ее типа. Рассмотрим прямоугольный вариант:

• Монтируем стропильную систему и обрешетку. Шаг для стропил – 60-90 см, доска обрешетки шириной 10 мм, толщиной – 25. Карнизную доску выравниваем и забиваем.
• Затем устанавливаем крюки для водостока на планку карниза. Для лучшей состыковки всех листов, вначале саморезами крепят через два ряда, после – полностью.
• Для нормального крепления 4 листов в одном ряду монтируются 2 листа, к ним – пара другого ряда. Уплотнение в месте стыковки устраняют выравниванием капиллярной канавки и срезанием части угла.
• При наличии мансардных окон лучше применить одномодульные листы – по 2 на каждое окно.
• Укладывается металлочерепица от торца – конек монтируется на планки торца с выступом в 2-3 см. Элементы плоского конька делаем внахлест, полукруглый – по линии профиля.

Важно! Большую роль имеет подкровельная вентиляция. Если мансардная крыша из металлочерепицы – пологая, рекомендуется установить аэроролик, блокирующий сход снега под конек. Если конек оборудован вентиляцией в виде точечных отверстий, требуется укладка уплотнителя.

Кровля крыши профнастилом своими руками

Профнастил обладает высокими показателями качества, среди которых универсальность его как рабочего материала, простота монтажа и реконструкции, минимальные отходы после работы и возможность установить листы без спецподготовки.

Виды профнастила

При выборе профнастила, руководствуйтесь буквой маркировки:

• Н («несущий») – самый прочный лист, придает строению удивительную стойкость и долговечность;
• НС («несуще-стеновой») – универсальный вид, имеет средние размеры листов и гофры;
• С («стеновой») – изящный вариант, применяемый в отделке стен, кровель, изготовления оград и прочего.

Инструкция по монтажу

Монтаж крыши профнастилом происходит в 3 этапа.

Стоимость кровли крыши из металлочерепицы

Цена на металлочерепичную крышу варьируется в зависимости от стоимости материала, кровельных и дополнительных работ.

Хорошая металлочерепица стоит в районе 160-700 руб. за квадрат.

Работа без материалов обойдется за квадрат:

• 500-600 руб. – только кровля;
• 770-820 руб. – кровля и обрешетка;
• 1000-1200 руб.– монтаж стропильной системы, обрешетка, кровля;
• 1500-1650 руб. – новая скатная кровля мансардного типа с чердаком, стропильная система, изолянты, обрешетка, кровля.

Дополнительные услуги могут «влететь в копеечку»:

• 250-280 руб. за м. пог. – снегозадержатели и водосточная система;
• около 150 руб. за м. пог. – монтаж карнизных и торцевых планок;
• около 450 руб. за м. кв. – стропильная система с нуля;
• свыше 7500 руб. – монтаж мансардного окна в готовую кровлю.

Видео

Из видео вы узнаете, как профессионально покрыть крышу металлочерепицей, избегая распространённых ошибок. Также рассматриваются варианты монтажа дополнительных аксессуаров для данного типа кровли.

Закупая один из лучших кровельных материалов – металлочерепицу – не экономьте на комплектующих. Лучше приобретать полный комплект в одной фирме: некоторые компании не дают гарантии на свои строительные материалы, если они монтируются «чужими» составляющими. При необходимости лучше сэкономить на рабочей силе и установить качественную и красивую металлочерепицу своими руками.
