Midland GXT-1050 инструкция по эксплуатации
(20 страниц)
- Языки:Русский
-
Тип:
PDF -
Размер:
2.05 MB -
Описание:
Рация
Просмотр
На NoDevice можно скачать инструкцию по эксплуатации для Midland GXT-1050. Руководство пользователя необходимо для ознакомления с правилами установки и эксплуатации Midland GXT-1050. Инструкции по использованию помогут правильно настроить Midland GXT-1050, исправить ошибки и выявить неполадки.
LPD радиостанция
GXT-1000/1050
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
www.midland.ru
Радиостанция Midland GXT-1000/1050
СОДЕРЖАНИЕ
|
Введение |
3 |
|
LCD-диСплей |
4 |
|
СреДСтвА упрАВлеНИя |
4 |
|
УстанОВка элементов питания |
5 |
|
УстанОВка пояснОго зажИма (клипсы) |
5 |
|
Зарядка аккумулятора рАДИОСтанции |
6 |
|
ИндИкатор рАзряда батарЕИ/аккумуляторА |
6 |
|
УпрАВлеНИЕ рАДИОСтаНцией |
7 – 16 |
|
ГНЕздО для вНЕшнЕго дИНАмика/микрофоНА |
16 |
|
ВозмоЖНые проблемы и нЕполаДки |
17 |
|
ПРАВИла эксплуатациИ и ухоДА |
18 |
|
ТехничеСкие спецификации и таблицы чаСтот |
18 – 19 |
Радиостанция Midland GXT-1000/1050
Добро пожаловать в мир Midland!
Поздравляем Вас с покупкой высококачественной продукции марки MIDLAND. Ваша приемопередающая радиостанция представляет собой продукт высоких технологий, современное достижение инженерной науки. Разработанная для работы в стандарте LPD, эта компактная радиостанция отличается прекрасными эксплуатационными характеристиками. Квалифицированная сборка из высококачественных деталей – гарантия качества данной радиостанции. Используется твердотельная (полупроводниковая) схема, которая собрана на прочной печатной плате. Радиостанция предназначена для надежной и безотказной работы в течение многих лет.
Основные характеристики
– Влагозащитное исполнение стандарта JIS4 – 69 каналов LPD
– 142 кода (38 CTCSS / 104 DCS)
– Персональный вызов (только в групповом режиме)
– VOX – режим активации передачи голосом «Hands Free» (9 уровней)
– Вызывной сигнал (CALL) – Функция Dual Watch
– Вибровызов
– Режим сканирования (SCAN)
– Режим контроля радиоэфира (MONITOR) – Сигнал окончания передачи (Roger Beep) – Режим бесшумной работы
– Блокировка клавиатуры (Lock) – 3 уровня мощности (Hi/Med/Low)
– Индикатор уровня разряда батареи
– Гнезда для подключения внешней гарнитуры (динамика/микрофона)
ВНИМАНИЕ: Любые изменения и модификации данной радиостанции категорически не одобряются производителем/поставщиком и могут лишить вас права на пользование радиостанцией. Ваша радиостанция настроена на передачу установленного сигнала на заданной частоте. Менять эти параметры, чтобы превысить указанные ограничения – противозаконно. Любая настройка вашей радиостанции должна производиться только квалифицированными специалистами.
Радиостанция Midland GXT-1000/1050
LCD ДИСПЛЕЙ
Средства упрАВлеНИя
1.Индикатор разряда батареи –
показывает уровень разряда батареи.
2.Whisper – активирована функция передачи качественного сигнала, когда вы говорите очень тихо или даже шепотом.
3.Иконка блокировки клавиатуры – показывает, что кнопки радиостанции заблокированы.
4.VOX – показывает, что включен режим VOX.
5.Номер канала – показывает номер выбранного канала, изменяется от 1 до 69.
6.Иконка группового режима –
показывает, что активирован режим общения в группе.
7.Иконка вибровызова – показывает, что включен режим вибровызова.
8.Иконка сирены SOS – показывает, что включена сирена SOS.
9.«RX» – показывает, что радиостанция находится в режиме приема.
«TX» – показывает, что радиостанция находится в режиме передачи.
10.«Н», «М», или «L» – показывает уровень выходной ВЧ мощности в режиме ТХ H – высокий, М – средний, L – низкий.
11.CTCSS/DCS – показывает, какая система кодирования выбрана.
12.Номер тона/кода (CTCSS/DCS) –
показывает тон/код выбранной системы кодирования.
13.Ручка включения/выключения радиостанции и контроля уровня громкости.
14.кнопка PTT – используется для передачи речевого сообщения.
15.Кнопка CALL/LOCK – используется для блокировки клавиатуры и подачи вызывного сигнала.
16.Кнопки «
» и «
» – используются для выбора настроек в режиме «Меню». Кнопка «
» также используется для включения сирены SOS.
17.Встроенный динамик.
18.Антенна.
19.гнездо для внешнего динамика/ микрофона.
20.Кнопка «MENU» – используется для доступа в режим настроек.
21.Кнопка «MON/SCAN» – «Монитор» / «Сканирование».
22.MIC – встроенный микрофон.
Радиостанция Midland GXT-1000/1050
Установка элементов питания
Радиостанция Midland GXT-1000/1050 работает от перезаряжаемого штатного 6 вольтового NiMH аккумулятора, но также может работать от 4 х отдельных аккумуляторов размером AA либо от 4 х щелочных батареек размера AA. Установку и извлечение элементов питания следует осуществлять, предварительно сняв поясной зажим (клипсу).
Для установки элементов питания:
1.Поверните радиостанцию задней поверхностью к себе и снимите поясной зажим (см. схему). Затем откройте защелку в нижней части корпуса радиостанции, удерживающую крышку батарейного отсека, и откройте крышку батарейного отсека, поднимая ее за нижний край.
2.Вставьте элементы питания, обязательно соблюдая полярность.
При неправильно установленных элементах питания радиостанция не только не будет работать, но и может быть повреждена.
3.Установите на место крышку батарейного отсека и закройте защелку.
4.Установите поясной зажим, убедившись, что он прочно держится
|
на радиостанции. |
КРЫШКА БАТАРЕЙНОГО |
|
|
ОТСЕКА |
||
БАТАРЕЙНЫЙ
ОТСЕК
Установка поясНОго зажИма (клипсы)
ЗАЩЕЛКА БАТАРЕЙНОГО ОТСЕКА
ЯЗЫЧОК ФИКСИРУЮЩЕГО МЕХАНИЗМА КЛИПСЫ
Чтобы установить поясной зажим на радиостанцию, вставьте его сверху в паз на задней поверхности прибора и потяните вниз, пока не услышите щелчок. Чтобы снять поясной зажим, оттяните на себя язычок фиксирующего механизма и сдвиньте клипсу вверх.
ПАЗ ДЛЯ УСТАНОВКИ КЛИПСЫ
Радиостанция Midland GXT-1000/1050
Зарядка аккумулятора рАДИОСтанции
Радиостанция Midland GXT-1000/1050 работает от 6 вольтового аккумулятора NiMH, который можно перезаряжать с помощью настольного зарядного устройства. Окончание процесса зарядки определяется только временем зарядки. Время первой зарядки составляет 14 – 16 часов, впоследствии зарядка осуществляется за 12 часов. Чтобы продлить срок службы аккумулятора, мы рекомендуем заряжать его, когда на дисплее появляется иконка низкого заряда батареи.
Необходимо вынимать радиостанцию из зарядного устройства, как только закончится время зарядки.
Для зарядки с помощью настольного зарядного устройства:
1.Установите аккумулятор в радиостанцию.
2.Вставьте разъем адаптера переменного напряжения (или DC-адаптера прикуривателя, если заряжаете прибор в автомобиле) в гнездо настольного зарядного устройства.
3.Вставьте вилку адаптера переменного напряжения в розетку сети 220 В.
4.Поместите радиостанции в пазы зарядного устройства и убедитесь, что загорелся светодиодный индикатор красного цвета, показывающий, что идет процесс зарядки.
Чтобы полностью зарядить аккумулятор, мы рекомендуем производить зарядку в течение, по крайней мере, 12 часов, при этом радиостанция должна быть выключена.
1.Используйте только фирменные NiMH аккумуляторы.
2.Не пытайтесь заряжать щелочные батарейки или любые другие аккумуляторы, кроме указанных в этом руководстве. Это может привести к протечке батарей и/или повреждению прибора.
3.Если вы не будете пользоваться радиостанцией долгое время, выключите ее и извлеките источник питания.
Индикатор рАзряда батареИ/аккумулятора
Радиостанция Midland GXT-1000/1050 оснащена ИНДИКАТОРОМ РАЗРЯДА БАТАРЕИ
, который показывает уровень разряда батареек или аккумуляторов. Чем меньше количество полосок на изображении батарейки на дисплее, тем ниже уровень заряда. Когда батарея (аккумулятор) разряжается до низкого уровня, на дисплее начинает мигать изображение пустой батарейки и надпись «Lo bt». В этом случае необходимо зарядить аккумулятор или заменить батарейки.
Loading…
Содержание
- Инструкция и руководство для Midland GXT1050 на русском
- LPD радиостанция GXT.
- СОДЕРЖАНИЕ ВВЕДЕНИЕ .
- Добро пожаловать в мир midland
- Пш-Пшш. Обзор портативной радиостанции Midland GXT-1050
- Характеристики радиомодуля
- Комплектация
- Внешний вид
- Органы управления и интерфейс
- Возможности
- В жизни
- Плюсы и минусы
- Выводы
Инструкция и руководство для
Midland GXT1050 на русском
10 страниц подробных инструкций и пользовательских руководств по эксплуатации
ПОХОДНЫЕ РАЦИИ Midland GXT-1050. Обзор и тест в условиях гор под дождем
Портативная рация midland gxt 1050 о рации midland gxt-1000
Радиостанция Midland GXT 1050 каналы и частоты
Рации «Midland GXT-1050» (обзор с испытанием)
Midland GXT1050 Two Way Radio Review

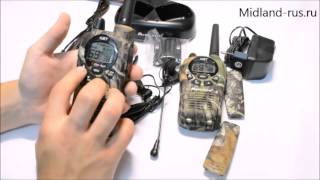

Обзор рации Midland GXT 1050
Midland GXT 1050 Two Way Radio
Обзор моей давней рации Midland GXT 1050
LPD радиостанция GXT.
СОДЕРЖАНИЕ ВВЕДЕНИЕ .
уСтАНОВкА элЕмЕНтОВ пИтАНИя
уСтАНОВкА пОяСНОгО зАЖИмА (клИпСы)
зАРяДкА АккумулятОРА РАДИОСтАНцИИ
ИНДИкАтОР РАзРяДА бАтАРЕИ/АккумулятОРА
гНЕзДО Для ВНЕшНЕгО ДИНАмИкА/мИкРОфОНА
ВОзмОЖНыЕ пРОблЕмы И НЕпОлАДкИ
пРАВИлА экСплуАтАцИИ И ухОДА
тЕхНИчЕСкИЕ СпЕцИфИкАцИИ И тАблИцы чАСтОт 18 – 19
Радиостанция Midland GXT-1000/1050
Добро пожаловать в мир Midland!
Поздравляем Вас с покупкой высококачественной продукции марки
MIDLAND. Ваша приемопередающая радиостанция представляет собой
продукт высоких технологий, современное достижение инженерной науки.
Разработанная для работы в стандарте LPD, эта компактная радиостанция
отличается прекрасными эксплуатационными характеристиками.
Квалифицированная сборка из высококачественных деталей –
гарантия качества данной радиостанции. Используется твердотельная
(полупроводниковая) схема, которая собрана на прочной печатной плате.
Радиостанция предназначена для надежной и безотказной работы
в течение многих лет.
– Влагозащитное исполнение стандарта JIS4
– 69 каналов LPD
– 142 кода (38 CTCSS / 104 DCS)
– Персональный вызов (только в групповом режиме)
– VOX – режим активации передачи голосом «Hands Free»
– Вызывной сигнал (CALL)
– Функция Dual Watch
– Вибровызов
– Режим сканирования (SCAN)
– Режим контроля радиоэфира (MONITOR)
– Сигнал окончания передачи (Roger Beep)
– Режим бесшумной работы
– Блокировка клавиатуры (Lock)
– 3 уровня мощности (Hi/Med/Low)
– Индикатор уровня разряда батареи
– Гнезда для подключения внешней гарнитуры
ВНИМАНИЕ: Любые изменения и модификации данной радиостанции категорически
не одобряются производителем/поставщиком и могут лишить вас права на пользование
радиостанцией. Ваша радиостанция настроена на передачу установленного
сигнала на заданной частоте. Менять эти параметры, чтобы превысить указанные
ограничения – противозаконно. Любая настройка вашей радиостанции должна
производиться только квалифицированными специалистами.
Источник
Пш-Пшш. Обзор портативной радиостанции Midland GXT-1050
Можете спросить – зачем сейчас вообще нужны рации, когда стоимость минимального набора для связи (звонилка + сим-карта) примерно равна среднему чеку в кафе? Вопрос справедлив. С одной стороны – телефон действительно есть уже даже у каждого ребёнка. С другой – несмотря на то, что сейчас 2015 год, на территории нашей родины всё ещё остаются места, где качество сотовой связи оставлять желать лучшего (или желать ее наличия в принципе). И хоть рации не решают глобально эту проблему, хоронить их явно рановато – даже если не брать в расчёт необходимость раций для спецслужб, для упрощения коммуникации на крупных предприятиях и так далее.
Пш-Пшш.
Прелести рации начинаешь понимать, когда попользуешься ею некоторое время. Во-первых, для общения на природе или даже в городе не требуется никакой инфраструтктуры. Не надо звонить собеседнику, тратить деньги – просто бесплатно жмёшь кнопку и всё, почти всегда на связи. Во-вторых, рация стоит сравнительно (со смартфонами) смешных денег, а связь по ней стоит копейки – если не считать электричество для зарядки аккумуляторов, но много ли она нажрёт? В-третьих, есть масса случаев в жизни, когда связь подобным способом облегчает жизнь во много раз. Охота, рыбалка, поход за грибами, шашлыки, прогулка на велосипедах, пейнтбол, спортивное ориентирование, всякие Encounter’ы и прочие современные игры с дополненной реальностью. В общем, учитывая цену и предоставляемые портативной радиостанцией возможности – лучше иметь и редко пользоваться, чем не иметь совсем и даже не знать о том, что многие вещи можно было сделать по-другому, проще, быстрее и лучше, имея вот такой способ связи.
Поэтому предупреждение: после прочтения поста вам может захотеться обзавестись комплектом раций, даже если раньше вы никогда о них не думали. По крайней мере у меня теперь это идея-фикс к 23 февраля.
Итак, Midland GXT-1050 – флагманский комплект из двух раций данного производителя, предназначенный для работы в LPD-диапазоне.
Характеристики радиомодуля
Стандарт: LPD
Частоты: 433.075 – 434.775 МГц
Мощность передатчика: 0.01 Вт
Количество каналов: 69
Кодирование: DST, CTCSS
Количество кодов: 142 (38 CTCSS / 104 DCS)
Три уровня мощности передатчика (H/M/L)
Режимы сканирования / контроля радиоэфира
Комплектация
Устройства продаются в яркой упаковке, внутри которой есть всё необходимое: докупать что-либо для начала работы не нужно. Более того: комплектация приятно порадовала, видимо, на фоне полуполных (я оптимист) коробок скупых производителей.
– Две рации
– Два аккумулятора
– Две съёмных защёлки для крепления на пояс
– Две гарнитуры (один наушник и микрофон с кнопкой)
– Зарядная док-станция на 2 рации
– Адаптер для док-станции
– Автомобильный адаптер
– Инструкция
Док-станция позволяет заряжать сразу обе рации, время полного заряда составляет примерно 12 часов (!) – на столько же хватает рации в режиме non stop на максимальной мощности работы передатчика.
Внешний вид
На вид – рация как рация. Наш экземпляр был выполнен в цветах хаки и с текстурой листьев, причём на обоих рациях текстура была разная. В принципе, если вы берёте подобный девайс не для походов, а для работы с ним в городе – никаких проблем. Но на природе будьте готовы к тому, что на поиски упавшей в листву рации придётся потратить время; с оранжевой или красной такого бы не случилось.
Материал – прочный матовый пластик, внутри которого используется твердотельная схема, собранная на прочной печатной плате. Всё это обладает влагозащитными свойствами – радиостанции не страшны брызги, капли, кратковременные (упала-поднял) попадания в воду. Она легко переносит мягкие чистящие средства, но не более. Никаких IP67 и «погружение до получаса», тем не менее, производитель обещает надёжную и безотказную работу устройств в течение многих лет.
Девайс очень приятный на ощупь и комфортно лежит как в правой, так и в левой руке: PTT-кнопка у правшей будет под подушечкой указательного пальца, у левшей – под большим пальцем.
Батарейный отсек имеет хитрую конструкцию: в нём можно использовать как аккумулятор из комплекта (Ni-Mh, 700мА*ч, 6.0В), так и комплект из 4 пальчиковых (АА) батареек.
Приятно, что производитель позаботился о возможности использования альтернативного питания рации, так как не всегда есть возможность подзарядить встроенную батарею в пути, в то время как комплект батареек можно купить в любом ларьке.
Антенна несъёмная, не поворачивающаяся, не раскладывающаяся и, более того, почти не гнётся.
Органы управления не вызывают никаких вопросов. Мощные прорезиненные кнопки, крупная крутилка, дисплей трансрефлективный, монохромный, имеет оранжевую подсветку.
С правой стороны находиться только PTT-кнопка для передачи сообщений, слева – откидная заглушка, защищающая разъём для подключения проводной гарнитуры. Снизу – контакты для зарядки док-станции.
Видно, что девайс не Джони Айв делал – тут вам и работа в перчатках, и ударопрочный корпус, и вырубленный топором дизайн — в общем, для своих задач всё практически идеально.
Я пытался, но так и не смог найти каких-либо недостатков у внешнего вида и конструкции рации. Чего не скажешь о дружелюбности интерфейса на экране…
Органы управления и интерфейс
Всё управление сведено, фактически, к четырём кнопкам. Устроено примерно так же, как меню на любом телевизоре или мониторе. В инструкции производитель приводит полную «карту» – вещь полезная, но в нужный момент у вас её с собой скорее всего не окажется.
Смотришь на эту шпаргалку и вроде бы всё даже понятно. Но стоит убрать её и увидеть на телефоне символы «Ub», как тут же теряешься. Поэтому вариант один – учить обозначения настроек, чтобы не пугаться малой информативности встроенного дисплея.
В большую часть этих настроек вы попадёте несколько раз в жизни, при первой настройке, или если обнаружите, что частоты заняты, ну а всякие настройки мелодий вызова (15 штук на выбор, включая 5 животных: ягуара, утку, ворону, волка и индейку), вибрации, «бульканья» после окончания отправки сообщения («Roger beep») и вовсе будут включены единожды и забыты. По крайней мере даже с настройкой рингтонов на смартфоне (где интерфейс в разы понятней) именно так.
И да, про малую информативность дисплея (выше) я, пожалуй, погорячился. На экран выводится огромное количество всей необходимой информации, из которой сразу станет понятно: на каком вы канале, в группе или нет, какая мощность передатчика выставлена, статус вибровызова и т.д.
Единственный ощутимый интерфейсный минус – реализация индикатора заряда батарей. Дело в том, что он показывает не напряжение АКБ, а «доступность потребляемого тока». В режиме ожидания потребление минимально, батарейка будет казаться полной. Начнёте говорить – батарейка моментально окажется «пустой» (какой она на самом деле и являлась), рация вырубится. В «боевых условиях» это может сыграть злую шутку.
Возможности
– Классический PTT (Push-To-Talk) – нажал и говоришь, собеседник в это время слушает. Во время передачи сообщения на экране горит индикатор TX, во время приёма – RX (+ кратковременная подсветка дисплея и вибровызов, если настроено).
– Режим VOX (Handsfree) – обеспечивает автоматическую передачу звука, когда микрофон рации уловит вашу речь. Превращает рацию в аналог TeamSpeak’a: как только вы что-то громко сказали – рация переходит в TX-режим и отправляет ваши слова собеседнику. Есть девять уровней чувствительности микрофона, но следует учесть один нюанс: первое слово съела корова. На определение громкости, включение микрофона «в эфир», активацию режима передачи и отправку вашего голоса тратится примерно пол секунды/секунда, так что первым делом стоит сказать «Приём!» или ещё какое бесполезное слово, а уж после – передавать важную информацию.
– Режим Whisper переводит микрофон рации в режим высокой чувствительности, благодаря чему вы можете говорить очень тихо или почти шёпотом, а ваш собеседник будет слышать вас громко и чётко. В ряде случаев это просто незаменимая функция!
Ну и последний, не столько самостоятельный режим, сколько возможность улучшить любой из трёх имеющихся – режим работы через комплектную гарнитуру, которая особенно актуальная для режима Whisper (когда условия использования рации не позволяют пользоваться ей в полный голос). К сожалению, прочность конструкции штатной гарнитуры (и микрофона) вызывает у меня большие сомнения, а использование сторонних гарнитур осложнено разнесёнными minijack-разъёмами. Можно поискать подходящий П-образный переходник, но что мешало производителю совместить в одном миниджеке микрофон и спикер?
На этом перечень интересных возможностей раций Midland GTX-1050 не заканчивается. Загибайте пальцы:
На кнопке MON / SCAN:
– Функция контроля радиочастот. Рация умеет временно отключать автоматический подавитель фоновых шумов, чтобы слышать на выбранном канале даже слабые сигналы.
– Функция сканирования. Позволяет просканировать все 69 каналов, проверяя их на наличие сигнала. Станция автоматически остановится на канале, если по нему ведётся какая-либо передача, и продолжит перебирать остальные, как только передача закончится. Вместе с тем, никто не запрещает принудительно отправить рацию в дальнейшие поиски, причём как «вперёд», так и «назад» по диапазону частот: направление выбирается стрелками вверх/вниз.
В паре с двумя предыдущими функциями может оказаться полезная такая фича, как Dual Watch – возможность оставаться рации сразу на двух каналах. Мне не довелось попользоваться этой функцией (очень уж она нишевая), поэтому просто приведу цитату с сайта компании:
После включения функции Dual Watch радиостанция начнет «прослушивать» 2 канала – на экране попеременно загораются номера двух выбранных каналов и горят иконки «RX» и «TX», сигнализирующие о том, что включена функция Dual Watch. Радиостанция осуществляет сканирование двух каналов, останавливаясь на активном канале. Через 5 секунд, после того как канал перестанет быть активным, функция Dual Watch снова активируется. При остановке на активном канале вы можете активировать режим передачи и вести переговоры. В этом случае функция Dual Watch снова активируется через 5 секунд, после того как канал станет неактивный.
Ну и последняя возможность комплекта, которая очень даже может пригодиться – режим групповой работы. Группой считается некоторое количество абонентов, объединённых общим протоколом. Всего доступно 142 группы, в каждой может находиться максимум 10 радиостанций, работать можно одновременно только в одной группе (внутри группы рации сами договариваются об используемых частотах). В теории это должно работать без проблем и может пригодиться всяким поисковым отрядам или командам, но по вполне понятным причинам, на практике я не смог попробовать эту возможность в полной мере. Как бы то ни было, по мобильнику десятерым сразу не позвонишь.
Громкость работы настраивается вручную (это удобно делать даже одной рукой) регулятором в верхней части – уровни громкости без «градаций». На максимальной громкости сообщения слышно идеально, можно даже сказать, что громкость исчерпывающа.
В жизни
Я тестировал комплект в различных условиях, разумеется, заявленные производителем 20 километров работают только в двухмерных условиях на бумажном носителе. В чистом (ну, почти чистом) поле максимальное расстояние приёма/передачи сигнала варьируется от 7 до 13 километров. На качество приёма на большой дистанции сильно влияют погодные условия и свет с Венеры, отражающийся от верхних слоёв атмосферы.
В лесу или парке зона приёма ограничивается до 5-7 километров. В городе из-за большого количества построек, состоящих, в основном, из не самых радиопрозрачных материалов можно расчитывать на работу в пределах километра, если повезёт – двух. Но я считаю, что даже такого результата будет достаточно для большинства задач, которые решаются с помощью раций (особенно в городе).
Телефон прижимать к уху в таких условиях не удобно, использовать виртуальные веб-рации типа Zello может быть накладно как финансово, так и с точки зрения батарейки вашего девайса, да и грязными руками или в перчатках не всегда можно потыкать сенсорный смартфон. Рации же ничего не будет, помыл потом тёплой водой с мылом, да высушил. К слову, комплект радиосвязи отлично помогает при проведении строительных/ремонтных работ: не надо перекрикиваться из комнаты в комнату или из дома на улицу, сильно экономит и нервы, и время.
А вот для совместных автомобильных поездок рация практически не подходит: на скорости выше 40 км/ч приём и передача сильно ухудшаются, а на скорости в 70 разговаривать просто невозможно. Ну а если останавливаться, чтобы переговорить – так ничего не мешает и из окошка высунуться на обочине. В общем, на работу на большой скорости можно не расчитывать, сигнал «сдувает». На велосипедных и квадроцикловых скоростях всё ок и работать рации в таких условиях будут.
Плюсы и минусы
+ Качество сборки и материалов корпуса
+ Возможность питания как от аккумулятора, так и от АА-батареек
+ Широкий и достаточно популярный диапазон частот
+ Удобные органы управления
+ Влагозащита (пусть и слабенькая)
+ Цена
+ Куча режимов работы
+ Штатная зарядка обеспечивает питанием сразу две рации, их не надо «сменять»
+ Автомобильный зарядник в комплекте
– Проприетарный разъём гарнитуры (наверняка, есть переходники, но всё же).
– Штатная АКБ всего 700 мА*ч
– Плохое качество работы раций на скорости
– Неинформативный индикатор заряда
Изначально я хотел отнести к минусам ещё и «потеряйный» цвет корпуса, однако, нескольким моим знакомым такой раскрас наоборот дичайше понравился.
Стоимость комплекта раций Midland GXT1050 в магазине Юлмарт составляет 5840 рублей (на момент публикации обзора). Это почти на 400 рублей меньше, чем на официальном сайте.
Различных альтернатив у нас в магазине тоже много, но эта моделька интересна в первую очередь неплохим набором функций и возможностью альтернативных источников питания, помноженных на приятную цену и отличное качество самих раций.
Выводы
Для новичка возможности этой рации будут исчерпывающими, он не будет использовать и трети функций. Для продвинутого пользователя самое то – соотношение «цена-качество» тут на отличном уровне. Также комплект подойдет для группового использования, особенно на природе.
Источник
Рация Midland GXT1050
Технические характеристики
| Стандарт | LPD |
| Диапазон частот | 433.075-434.775 МГц |
| Мощность передатчика | 0.01 Вт |
| Переключение мощности передатчика | есть |
| Количество каналов | 69 |
| Поддержка кодирования | CTCSS, DCS |
| Количество кодов | 142 |
| Голосовая активация через гарнитуру (VOX) | есть |
| Функция «Нажми и говори» (PTT) | есть |
| Сканирование каналов | есть |
| Мониторинг каналов | есть |
| Сканирование двух каналов (Dual Watch) | есть |
| Блокировка клавиатуры | есть |
| Сигнал окончания передачи (Roger Beep) | есть |
| Антенна | несъемная |
| Отображение информации | дисплей с подсветкой |
| Корпус | влагозащищенный |
| Количество элементов питания | 1 |
| Формат | свой собственный |
| Тип аккумулятора | Ni-MH |
| Емкость аккумулятора | 800 мАч |
| Подключение зарядного устройства | есть |
| Особенности | индикатор заряда |
| Регулировка громкости | есть |
| Сигнал вызова | есть, количество мелодий: 15 |
| Вибровызов | есть |
| Подключение гарнитуры | есть |
| Количество устройств в комплекте | 2 |
| Зарядное устройство | есть |
| Автомобильное зарядное устройство | есть |
| Подставка для подзарядки | есть |
| Гарнитура | есть |
| Аккумуляторы | есть |
| Крепление | есть |
| Особенности | групповой режим, функция Whisper, режим бесшумной работы, сирена SOS, 3 уровня мощности, можно использовать 4 AA батарейки или аккумуляторы |
Видео
Embedded video
22:45
ПОХОДНЫЕ РАЦИИ Midland GXT-1050. Обзор и тест в условиях гор под дождем
12:15
Портативная рация midland gxt 1050 о рации midland gxt-1000
16:31
Радиостанция Midland GXT 1050 каналы и частоты
17:25
Рации «Midland GXT-1050» (обзор с испытанием)
06:02
Midland GXT1050 Two Way Radio Review
03:40
Обзор рации Midland GXT 1050
02:02
Midland GXT 1050 Two Way Radio
11:38
Обзор моей давней рации Midland GXT 1050
LPD радиостанция
GXT-1000/1050
www.midland.ru
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
СОДЕРЖАНИЕ
ВВЕДЕНИЕ
3
LCD-ДИСплЕй
4
СРЕДСтВА упРАВлЕНИя
4
уСтАНОВкА элЕмЕНтОВ пИтАНИя
5
уСтАНОВкА пОяСНОгО зАЖИмА (клИпСы)
5
зАРяДкА АккумулятОРА РАДИОСтАНцИИ
6
ИНДИкАтОР РАзРяДА бАтАРЕИ/АккумулятОРА
6
упРАВлЕНИЕ РАДИОСтАНцИЕй
7 – 16
гНЕзДО Для ВНЕшНЕгО ДИНАмИкА/мИкРОфОНА
16
ВОзмОЖНыЕ пРОблЕмы И НЕпОлАДкИ
17
пРАВИлА экСплуАтАцИИ И ухОДА
18
тЕхНИчЕСкИЕ СпЕцИфИкАцИИ И тАблИцы чАСтОт 18 – 19
Стр. 2
www.midland.ru
Радиостанция Midland GXT-1000/1050
Добро пожаловать в мир Midland!
Поздравляем Вас с покупкой высококачественной продукции марки
MIDLAND. Ваша приемопередающая радиостанция представляет собой
продукт высоких технологий, современное достижение инженерной науки.
Разработанная для работы в стандарте LPD, эта компактная радиостанция
отличается прекрасными эксплуатационными характеристиками.
Квалифицированная сборка из высококачественных деталей –
гарантия качества данной радиостанции. Используется твердотельная
(полупроводниковая) схема, которая собрана на прочной печатной плате.
Радиостанция предназначена для надежной и безотказной работы
в течение многих лет.
Основные характеристики
– Влагозащитное исполнение стандарта JIS4
– 69 каналов LPD
– 142 кода (38 CTCSS / 104 DCS)
– Персональный вызов (только в групповом режиме)
– VOX – режим активации передачи голосом «Hands Free»
(9 уровней)
– Вызывной сигнал (CALL)
– Функция Dual Watch
– Вибровызов
– Режим сканирования (SCAN)
– Режим контроля радиоэфира (MONITOR)
– Сигнал окончания передачи (Roger Beep)
– Режим бесшумной работы
– Блокировка клавиатуры (Lock)
– 3 уровня мощности (Hi/Med/Low)
– Индикатор уровня разряда батареи
– Гнезда для подключения внешней гарнитуры
(динамика/микрофона)
ВНИМАНИЕ: Любые изменения и модификации данной радиостанции категорически
не одобряются производителем/поставщиком и могут лишить вас права на пользование
радиостанцией. Ваша радиостанция настроена на передачу установленного
сигнала на заданной частоте. Менять эти параметры, чтобы превысить указанные
ограничения – противозаконно. Любая настройка вашей радиостанции должна
производиться только квалифицированными специалистами.
Стр. 3
www.midland.ru
Радиостанция Midland GXT-1000/1050
LCD ДИСплЕй
СРЕДСтВА упРАВлЕНИя
1. Индикатор разряда батареи –
показывает уровень разряда батареи.
2. Whisper – активирована функция
передачи качественного сигнала,
когда вы говорите очень тихо
или даже шепотом.
3. Иконка блокировки клавиатуры –
показывает, что кнопки радиостанции
заблокированы.
4. VOX – показывает, что включен
режим VOX.
5. Номер канала – показывает номер
выбранного канала, изменяется от 1 до 69.
6. Иконка группового режима –
показывает, что активирован
режим общения в группе.
7. Иконка вибровызова – показывает,
что включен режим вибровызова.
8. Иконка сирены SOS – показывает,
что включена сирена SOS.
9. «RX» – показывает, что радиостанция
находится в режиме приема.
«TX» – показывает, что радиостанция
находится в режиме передачи.
10. «Н», «м», или «L» – показывает уровень
выходной ВЧ мощности в режиме ТХ
H – высокий, М – средний, L – низкий.
11. CTCSS/DCS – показывает, какая система
кодирования выбрана.
12. Номер тона/кода (CTCSS/DCS) –
показывает тон/код выбранной системы
кодирования.
13. Ручка включения/выключения
радиостанции и контроля уровня
громкости.
14. кнопка PTT – используется для передачи
речевого сообщения.
15. кнопка CALL/LOCK – используется
для блокировки клавиатуры и подачи
вызывного сигнала.
16. кнопки « » и « » – используются
для выбора настроек в режиме «Меню».
Кнопка « » также используется для
включения сирены SOS.
17. Встроенный динамик.
18. Антенна.
19. гнездо для внешнего динамика/
микрофона.
20. кнопка «MENU» – используется
для доступа в режим настроек.
21. кнопка «MON/SCAN» –
«Монитор» / «Сканирование».
22. MIC – встроенный микрофон.
Стр. 4
www.midland.ru
Радиостанция Midland GXT-1000/1050
Установка элементов питания, Установка поясного зажима (клипсы)
Страница 5
- Изображение
- Текст
уСтАНОВкА элЕмЕНтОВ пИтАНИя
Радиостанция Midland GXT-1000/1050 работает от перезаряжаемого
штатного 6 вольтового NiMH аккумулятора, но также может работать
от 4-х отдельных аккумуляторов размером AA либо от 4-х щелочных
батареек размера AA. Установку и извлечение элементов питания следует
осуществлять, предварительно сняв поясной зажим (клипсу).
Для установки элементов питания:
1.
Поверните радиостанцию задней поверхностью к себе и снимите
поясной зажим (см. схему). Затем откройте защелку в нижней части
корпуса радиостанции, удерживающую крышку батарейного отсека,
и откройте крышку батарейного отсека, поднимая ее за нижний край.
2. Вставьте элементы питания, обязательно соблюдая полярность.
при неправильно установленных элементах питания радиостанция
не только не будет работать, но и может быть повреждена.
3. Установите на место крышку батарейного отсека и закройте защелку.
4.
Установите поясной зажим, убедившись, что он прочно держится
на радиостанции.
уСтАНОВкА пОяСНОгО
зАЖИмА (клИпСы)
Чтобы установить поясной зажим на радиостанцию,
вставьте его сверху в паз на задней поверхности
прибора и потяните вниз, пока не услышите щелчок.
Чтобы снять поясной зажим, оттяните на себя язычок
фиксирующего механизма и сдвиньте клипсу вверх.
БАТАРЕЙНЫЙ
ОТСЕК
КРЫШКА БАТАРЕЙНОГО
ОТСЕКА
ЗАЩЕЛКА БАТАРЕЙНОГО
ОТСЕКА
ЯЗЫЧОК ФИКСИРУЮЩЕГО
МЕХАНИЗМА КЛИПСЫ
ПАЗ ДЛЯ УСТАНОВКИ
КЛИПСЫ
Стр. 5
www.midland.ru
Радиостанция Midland GXT-1000/1050
Зарядка аккумулятора радиостанции, Индикатор разряда батареи/аккумулятора
Страница 6
- Изображение
- Текст
зАРяДкА АккумулятОРА РАДИОСтАНцИИ
Радиостанция Midland GXT-1000/1050 работает от 6 вольтового аккумулятора
NiMH, который можно перезаряжать с помощью настольного зарядного
устройства. Окончание процесса зарядки определяется только временем
зарядки. Время первой зарядки составляет 14 – 16 часов, впоследствии
зарядка осуществляется за 12 часов. Чтобы продлить срок службы
аккумулятора, мы рекомендуем заряжать его, когда на дисплее появляется
иконка низкого заряда батареи.
Необходимо вынимать радиостанцию из зарядного устройства, как только
закончится время зарядки.
Для зарядки с помощью настольного зарядного устройства:
1. Установите аккумулятор в радиостанцию.
2. Вставьте разъем адаптера переменного напряжения (или DC-адаптера
прикуривателя, если заряжаете прибор в автомобиле) в гнездо
настольного зарядного устройства.
3. Вставьте вилку адаптера переменного напряжения в розетку сети 220 В.
4. Поместите радиостанции в пазы зарядного устройства и убедитесь,
что загорелся светодиодный индикатор красного цвета,
показывающий, что идет процесс зарядки.
Чтобы полностью зарядить аккумулятор, мы рекомендуем
производить зарядку в течение, по крайней мере, 12 часов,
при этом радиостанция должна быть выключена.
1. Используйте только фирменные NiMH аккумуляторы.
2. Не пытайтесь заряжать щелочные батарейки или любые другие
аккумуляторы, кроме указанных в этом руководстве. Это может
привести к протечке батарей и/или повреждению прибора.
3. Если вы не будете пользоваться радиостанцией долгое время,
выключите ее и извлеките источник питания.
ИНДИкАтОР РАзРяДА бАтАРЕИ/АккумулятОРА
Радиостанция Midland GXT-1000/1050 оснащена ИНДИкАтОРОм РАзРяДА
бАтАРЕИ
, который показывает уровень разряда батареек
или аккумуляторов. Чем меньше количество полосок на изображении
батарейки на дисплее, тем ниже уровень заряда. Когда батарея
(аккумулятор) разряжается до низкого уровня, на дисплее начинает мигать
пустой батарейки и надпись «Lo bt». В этом случае
необходимо зарядить аккумулятор или заменить батарейки.
Стр. 6
www.midland.ru
Радиостанция Midland GXT-1000/1050
упРАВлЕНИЕ РАДИОСтАНцИЕй
ВключЕНИЕ/ВыключЕНИЕ И РЕгулИРОВкА гРОмкОСтИ
Чтобы включить радиостанцию или увеличить громкость – поверните ручку
включения питания по часовой стрелке. Чтобы уменьшить громкость
или выключить радиостанцию – поверните ручку против часовой стрелки.
После включения радиостанция издаст 2 сигнала различного тона, на дисплее
на 1 секунду появятся все иконки (тестовый режим), затем на дисплее
останется номер последнего выбранного канала и текущие установки.
пРИЕм И пЕРЕДАчА
Для осуществления радиосвязи все радиостанции вашей группы должны
быть настроены на одинаковые канал и тон кодирования.
1. Чтобы ваши слова передавались разборчиво, держите радиостанцию
примерно в 5 – 10 см ото рта.
2. Нажмите и удерживайте кнопку «PTT», говорите в микрофон обычным
голосом. На дисплее появится иконка «TX», обозначающая, что
радиостанция находится в режиме передачи.
3. Чтобы перейти в режим приема отпустите кнопку «PTT». При приеме
сигнала на дисплее появится иконка «RX», обозначающая, что
радиостанция находится в режиме приема.
РАДИуС ДЕйСтВИя
Максимальный радиус действия радиостанции возможен только
при оптимальных условиях.
Максимальный радиус действия
отсутствие помех в поле зрения
Средний радиус действия
частичные помехи на линии прямой видимости
Короткий радиус действия
значительные помехи на линии прямой видимости
Оптимальные условия:
• Над водой.
• Открытая сельская местность, где отсутствуют препятствия.
• Местность, где другой пользователь находится в зоне видимости.
— Убедитесь, что в радиостанции установлены новые батарейки или
аккумуляторы полностью заряжены – низкий уровень заряда снижает
уровень мощности.
— Установите высокий уровень мощности.
Стр. 7
www.midland.ru
Радиостанция Midland GXT-1000/1050
СхЕмА мЕНю РАДИОСтАНцИИ MIDLAND GXT-1000/1050
eVOX
Privacy
Roger Beep
On/Off
Call Tone
1~10
Vibrate
On/Off
Silent Operation
On/Off
oF~9
Off
CTCSS
DCS
1~38
1~104
Power
H/M/L
1~69
Off
0~5
0~142
4 digit code (0~9),
Press MON to
choose each digit
1~10
Dual Watch
Channel
1~42
Off
CTCSS
DCS
1~38
1~104
DUAL WATCH FUNCTION
Dual Watch
Privacy
МЕНЮ
Номер
канала
Номер группы
bP
Режим бесшумной
работы
выбор
системы
кодирования
РЕЖИМ СКАНИРОВАНИЯ ДВУХ КАНАЛОВ
4 цифры
нажми MON
для выбора
цифры
Off
On
VOX
9r grp
Групповой режим
Caller ID
Вызывной
номер
СА
вызывной
сигнал
Ub
Режим
вибровызова
rb
Сигнал окончания
передачи
oF du
Сканирование
двух каналов
Id
ID номер
rt
Тон вызова
в группе
Выбор системы
кодирования
Pr
Мощность
WI
Функция
Whisper
On/Off
фуНкцИя кОНтРОля РАДИОэфИРА (MONITOR)
Функция контроля радиоэфира временно отключает автоматический
подавитель фоновых шумов (squelch), чтобы вы могли слышать на выбранном
канале даже слабые сигналы. Эта функция может использоваться для
проверки активности вашего текущего канала перед началом сеанса
передачи. Нажмите кнопку «MON» и удерживайте ее 2 секунды, вы услышите
шум и можете настроить громкость радиостанции. Нажмите и удерживайте
кнопку «MON» 2 секунды, чтобы вернуться в нормальный режим.
фуНкцИя СкАНИРОВАНИя (SCAN)
Радиостанция Midland GXT-1000/1050 оснащена функцией SCAN, которая
позволяет сканировать все 69 каналов, проверяя их на наличие сигнала.
Чтобы включить/выключить режим сканирования, однократно нажмите
кнопку «SCAN». В режиме сканирования радиостанция поочередно
«прослушивает» все 69 каналов и останавливается на канале, где
присутствует сигнал, и остается на нем, пока есть активность. Продолжить
сканирование можно, нажав на одну из кнопок « » / « », выбирая, таким
образом, направление сканирования каналов.
Сканирование возобновляется автоматически через 4 секунды после того,
как канал становится неактивным.
Если вы нажимаете кнопку «PTT», чтобы начать передачу на активном
канале, режим сканирования останавливается, радиостанция остается
на этом канале, пока есть активность. Сканирование возобновляется, если
ни с одной стороны в течение 5 секунд нет активности.
Стр. 8
www.midland.ru
Радиостанция Midland GXT-1000/1050
СИгНАл ВызОВА (CALL)
Радиостанция Midland GXT-1000/1050 может передавать вызывной сигнал
на текущем канале. Чтобы отправить вызывной сигнал, кратко нажмите
кнопку «CALL». Во время передачи сигнала на дисплее появится иконка
«TX», в качестве подтверждения вы услышите вызывной сигнал в динамике,
если не включен режим бесшумной работы.
Радиостанция GXT-1000 имеет 10 вариантов сигнала вызова,
Радиостанция GXT-1050 – 15 вариантов, включая 5 «звуков животных»:
ягуар, утка, ворона, волк, индейка.
блОкИРОВкА клАВИАтуРы
Чтобы избежать случайной смены настроек радиостанции, нажмите
кнопку «LOCK» и держите ее 2 – 3 секунды. На дисплее появится иконка
блокировки клавиатуры. В этом режиме активными остаются кнопки «PTT»
и «CALL». Чтобы разблокировать клавиши, снова нажмите кнопку «LOCK»
и удерживайте ее 2 – 3 секунды.
пОДСВЕткА ДИСплЕя
Подсветка дисплея работает в течение примерно 5 секунд после включения
радиостанции. Подсветка также включается при нажатии кнопок «MENU»,
«MON/SCAN» и кнопок « » / « ».
ВыбОР кАНАлА
Однократно нажмите кнопку «MENU», затем кнопками « » и « » выберите
один из 69 каналов LPD. Чтобы подтвердить выбор, нажмите кнопку «PTT»
или кнопку «MENU» для перехода к следующему пункту меню.
гРуппОВОй РЕЖИм РАбОты РАДИОСтАНцИИ
Радиостанция Midland GXT-1000/1050 оснащена возможностью работы
в групповом режиме.
Группой называется некоторое количество пользователей (радиостанций),
объединенных определенным протоколом общения. Работа в группе
позволяет «разделить» канал связи между пользователями, не мешая друг
другу. В групповом режиме имеется возможность передавать вызывные
сигналы отдельным пользователям в группе без оповещения группы
в целом.
Количество групп – 142.
Максимальное количество радиостанций в группе – 10.
Единовременно радиостанция может находиться только в одной группе.
Стр. 9
www.midland.ru
Радиостанция Midland GXT-1000/1050
Для работы в этом режиме необходимо:
• перевести радиостанцию в групповой режим работы;
• выбрать номер группы (от 1 до 142);
• установить Идентификационный (ID) номер радиостанции (от 1 до 10);
• установить Вызывной номер (Caller ID);
• выбрать Вызывной тон (Ring tone).
Внимание! Для осуществления радиосвязи в групповом
режиме радиостанции должны быть настроены
на одинаковые: канал и номер группы.
ВключЕНИЕ/ВыключЕНИЕ гРуппОВОгО РЕЖИмА РАбОты
Для включения/выключения группового режима работы нажимайте
на кнопку «MENU» до тех пор, пока на дисплее не появятся: вверху –
мигающая иконка «grp», внизу – иконка «gr», справа – мигающее значение
«oF» (Выключено) или «on» (Включено). С помощью кнопок « » и « »
выберите нужное значение. Чтобы подтвердить выбор, нажмите кнопку
«PTT» или кнопку «MENU» для перехода к следующему пункту меню. Когда
групповой режим включен, на дисплее вверху высвечивается иконка «grp».
уСтАНОВкА НОмЕРА гРуппы
В радиостанции Midland GXT-1000/1050 доступно 142 группы. Для выбора
номера группы, находясь в групповом режиме работы (горит иконка «grp»),
нажимайте на кнопку «MENU» до тех пор, пока на дисплее рядом с номером
канала не начнет мигать номер группы. С помощью кнопок« » и « » выберите
один из 142 номеров групп, который будет отображаться на дисплее.
Чтобы подтвердить выбор, нажмите кнопку «PTT» или кнопку «MENU»
для перехода к следующему пункту меню.
уСтАНОВкА
ИДЕНтИфИкАцИОННОгО (ID) НОмЕРА РАДИОСтАНцИИ
В радиостанции Midland GXT-1000/1050 доступно 10 ID номеров. В каждой
радиостанции, входящей в группу, должен быть установлен свой ID номер.
Чтобы установить ID номер, нажимайте на кнопку «MENU» до тех пор, пока
на дисплее не появится иконка «Id», а справа от нее мигающее значение
текущего ID номера. С помощью кнопок « » и « » выберите один из 10
ID номеров. Чтобы подтвердить выбор, нажмите кнопку «PTT» или кнопку
«MENU» для перехода к следующему пункту меню.
Стр. 10
www.midland.ru
Радиостанция Midland GXT-1000/1050
Комментарии
-
Инструкции по эксплуатации
1
Midland GXT-1050 инструкция по эксплуатации
(20 страниц)
- Языки:Русский
-
Тип:
PDF -
Размер:
2.05 MB -
Описание:
Рация
Просмотр
На NoDevice можно скачать инструкцию по эксплуатации для Midland GXT-1050. Руководство пользователя необходимо для ознакомления с правилами установки и эксплуатации Midland GXT-1050. Инструкции по использованию помогут правильно настроить Midland GXT-1050, исправить ошибки и выявить неполадки.
(скачивание инструкции бесплатно)
Формат файла: PDF
Доступность: Бесплатно как и все руководства на сайте. Без регистрации и SMS.
Дополнительно: Чтение инструкции онлайн
LPD радиостанция
GXT-1000/1050
www.midland.ru
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Страница:
(1 из 20)
навигация
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Оглавление инструкции
- Страница 1 из 21
LPD радиостанция GXT-1000/1050 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ www.midland.ru - Страница 2 из 21
Радиостанция Midland GXT-1000/1050 СОДЕРЖАНИЕ Введение 3 4 LCD-дисплей 4 Средства управления Установка элементов питания 5 Установка поясного зажима (клипсы) 5 Зарядка аккумулятора радиостанции 6 6 Индикатор разряда батареи/аккумулятора Управление радиостанцией 7 – 16 16 Гнездо для внешнего - Страница 3 из 21
Радиостанция Midland GXT-1000/1050 Добро пожаловать в мир Midland! Поздравляем Вас с покупкой высококачественной продукции марки MIDLAND. Ваша приемопередающая радиостанция представляет собой продукт высоких технологий, современное достижение инженерной науки. Разработанная для работы в стандарте - Страница 4 из 21
Радиостанция Midland GXT-1000/1050 LCD ДИСПЛЕЙ Средства управления 1. Индикатор разряда батареи – показывает уровень разряда батареи. 2. Whisper – активирована функция передачи качественного сигнала, когда вы говорите очень тихо или даже шепотом. 3. Иконка блокировки клавиатуры – показывает, - Страница 5 из 21
Радиостанция Midland GXT-1000/1050 Установка элементов питания Радиостанция Midland GXT-1000/1050 работает от перезаряжаемого штатного 6 вольтового NiMH аккумулятора, но также может работать от 4‑х отдельных аккумуляторов размером AA либо от 4‑х щелочных батареек размера AA. Установку - Страница 6 из 21
Радиостанция Midland GXT-1000/1050 Зарядка аккумулятора радиостанции Радиостанция Midland GXT-1000/1050 работает от 6 вольтового аккумулятора NiMH, который можно перезаряжать с помощью настольного зарядного устройства. Окончание процесса зарядки определяется только временем зарядки. Время первой - Страница 7 из 21
Радиостанция Midland GXT-1000/1050 Управление радиостанцией Включение/выключение и регулировка громкости Чтобы включить радиостанцию или увеличить громкость – поверните ручку включения питания по часовой стрелке. Чтобы уменьшить громкость или выключить радиостанцию – поверните ручку против часовой - Страница 8 из 21
Радиостанция Midland GXT-1000/1050 Схема меню радиостанции Midland GXT-1000/1050 9r grp Номер канала Групповой режим 1~69 МЕНЮ On Off Off ID номер 1~10 0~142 bP Caller ID Id Номер группы rb Вызывной номер 4 code (0~9), 4 digitцифры нажми MON Press MON to для выбора choose each digit цифры СА rt Тон - Страница 9 из 21
Радиостанция Midland GXT-1000/1050 Сигнал вызова (CALL) Радиостанция Midland GXT-1000/1050 может передавать вызывной сигнал на текущем канале. Чтобы отправить вызывной сигнал, кратко нажмите кнопку «CALL». Во время передачи сигнала на дисплее появится иконка «TX», в качестве подтверждения вы - Страница 10 из 21
Радиостанция Midland GXT-1000/1050 Для работы в этом режиме необходимо: • перевести радиостанцию в групповой режим работы; • выбрать номер группы (от 1 до 142); • установить Идентификационный (ID) номер радиостанции (от 1 до 10); • установить Вызывной номер (Caller ID); • выбрать Вызывной тон (Ring - Страница 11 из 21
Радиостанция Midland GXT-1000/1050 Установка вызывного идентификационного (Caller ID) номера Ваша радиостанция может осуществлять персональные вызовы абонентов вашей группы. Для этого в своей радиостанции вы должны установить индивидуальный четырехзначный вызывной идентификационный номер, который - Страница 12 из 21
Радиостанция Midland GXT-1000/1050 Использование радиостанции в стандартном режиме Для общения с пользователями, радиостанции которых не имеют такого группового режима работы как в Midland GXT-1000/1050, Вы можете установить стандартный режим работы радиостанции. Для установки стандартного режима - Страница 13 из 21
Радиостанция Midland GXT-1000/1050 Для экономии заряда аккумулятора/батареи выбирайте минимально возможный для организации связи в данных условиях уровень выходной мощности. При низком уровне заряда батареи происходит автоматическое переключение с высокого или среднего на низкий уровень мощности. - Страница 14 из 21
Радиостанция Midland GXT-1000/1050 Выбор вызывного сигнала CALL TONE Функция «CALL TONE» позволяет с вашей радиостанции, работающей в стандартном режиме, послать общий вызывной сигнал на все радиостанции, находящиеся на вашем канале. Принять этот сигнал смогут только те радиостанции, которые имеют - Страница 15 из 21
Радиостанция Midland GXT-1000/1050 по уровню громкости сигнал. Такой режим работы может быть полезен, например, работникам охраны или при работе в условиях, не позволяющих использовать обычную по громкости речь. Рекомендуется использовать данную функцию при работе радиостанции с гарнитурой. Для - Страница 16 из 21
Радиостанция Midland GXT-1000/1050 Радиостанция начнет издавать громкий тревожный сигнал, загорится подсветка дисплея. Для отключения сирены дважды нажмите кнопку PTT. Включайте сирену SOS только в экстренных случаях. Гнездо для внешнего динамика/микрофона Радиостанцию Midland GXT-1000/1050 можно - Страница 17 из 21
Радиостанция Midland GXT-1000/1050 Возможные проблемы и неполадки ПРОБЛЕМА ВОЗМОЖНЫЕ ПРИЧИНЫ И РЕШЕНИЯ Радиостанция не включается — Проверьте правильность установки аккумуляторов/ батареек и их работоспособность. Радиостанция вибрирует — Зарядите или замените источник питания. Тусклый дисплей — - Страница 18 из 21
Радиостанция Midland GXT-1000/1050 Правила эксплуатации и ухода 1. Для чистки радиостанции не пользуйтесь агрессивными жидкостями и чистящими средствами. 2. Протирайте радиостанцию мягким, влажным, чистым кусочком ткани. 3. Оберегайте радиостанцию от ударов и падений, особенно на твердое - Страница 19 из 21
Радиостанция Midland GXT-1000/1050 Таблица частот тонов CTCSS (Гц) № К Час-та № К Час-та № К Час-та № К Час-та № К Час-та 1 67.0 9 91.5 17 118.8 25 156.7 33 210.7 2 71.9 10 94.8 18 123.0 26 162.2 34 218.1 3 74.4 11 97.4 19 127.3 27 167.9 35 225.7 4 77.0 12 100.0 20 131.8 28 173.8 36 233.6 5 79.7 13 - Страница 20 из 21
Произведено или импортировано: CTE INTERNATIONAL srl Via R. Sevardi 7- 42010 Mancasale — Reggio Emilia — Italia СТЕ Интернешнл с.р.л., ул. Р. Севарди 7 — 42010 Манкасаль, Реджио Эмилия, Италия Импортер в России – ЗАО «Алан-Связь». Интернет сайт: www.midland.ru Адрес: Москва, 105187, Фортунатовская - Страница 21 из 21
Инструкции и руководства похожие на MIDLAND GXT1050, GXT1000
Другие инструкции и руководства из категории Рация
© 2023 manuals-help.ru, Все права защищены
Многие недоумённо пожимают плечами: а зачем вообще нужны эти рации, когда можно купить какой-нибудь простенький брендированный смартфон, выложив за него сумму, примерно равную среднему чеку в кафе? Мнение более чем справедливо, но есть здесь пара нюансов, которые никак нельзя сбрасывать со счетов.
С одной стороны — да, смартфон сегодня есть даже у ребёнка, но с другой – несмотря на повсеместную телефонизацию населения, российские регионы полны мест, где качество мобильной связи оставляет желать лучшего (или желать её присутствия в принципе). Конечно, рации не могут как-то глобально помочь с этой проблемой, но тем не менее хоронить их явно рановато.
Аргументы за
Все прелести обладания рацией ощущаешь в полной мере после пары дней пользования. Первый аргумент – это автономность, то есть для общения между собеседниками не нужна какая-то дополнительная инфраструктура: как таковых звонков нет и тратить деньги за соединение не нужно – жми на кнопку и разговаривай. Второе, на что стоит обратить внимание, – это стоимость комплекта, где самый богатый набор можно купить по цене простенького смартфона.
И последнее, о чём нужно упомянуть, – это специфичность гаджета. Можно привести массу случаев, когда именно рация заметно облегчает жизнь. Здесь речь идёт в первую очередь об охоте, рыбалке, спортивном ориентировании и пейнтболе, а также о походах за грибами, экстремальном велоспорте и прочих, не менее интересных развлечениях.
Целесообразность покупки
Смотря на рацию в общем, а также взяв в расчёт цену и имеющиеся возможности гаджета, можно сказать, что лучше иметь и пользоваться от случая к случаю, чем не иметь совсем. Тем более если знать, что многие обыденные вещи можно было бы проделать гораздо интереснее, а где-то проще, быстрее и лучше, имея данный вид связи.
Итак, предмет сегодняшнего обзора – портативная радиостанция Midland GXT 1050. Характеристики модели, её достоинства и недостатки вкупе с отзывами пользователей будут рассмотрены в этой статье.
Комплект поставки
Пара гаджетов поставляется в яркой коробке оранжево-чёрного цвета из среднего по плотности картона. Упаковка построена по типу витрины, где в центральной части расположился сам комплект, а потайные отделы скрывают остальные аксессуары. На лицевой стороне указаны самые примечательные характеристики устройств, а на оборотной можно увидеть более подробную спецификацию.
Комплектность:
- пара раций Midland GXT 1050;
- инструкция по эксплуатации;
- две аккумуляторных батареи;
- защёлки для крепления на ремне;
- два комплекта наушников и микрофона;
- док-станция на два места;
- сетевое зарядное устройство;
- автомобильный адаптер на 12 В.
Комплектацию можно назвать богатой, особенно посмотрев на аналогичные конкурирующие девайсы других производителей, где мы увидим полупустые коробки. Особенно владельцев порадовало наличие толковой док-станции, где можно заряжать сразу два гаджета одновременно. Инструкция на Midland GXT 1050 более чем подробна и понятна, поэтому проблем с эксплуатацией быть не должно (если, конечно, внимательно прочитать её).
Адаптеры, равно как и проводка, выглядят вполне надёжно и не похожи на то, что мы привыкли видеть в китайском ширпотребе. Зарядка для авто держится в прикуривателе довольно плотно и не норовит выскочить или как-то согнуться. То же самое можно сказать и о сетевом адаптере.
Внешний вид
Midland GXT 1050 выглядит как обычная рация, коих сотни на прилавках магазинов. Производитель сделал основной упор на цвета хаки и лиственные текстуры. Отдельные партии могут отличаться по гамме, но незначительно.
Если вы собираетесь пользоваться радиостанцией Midland GXT 1050 в городских условиях, то проблем не будет, – расцветка хорошо видна на стуле, бетоне, скамейке или других атрибутах мегаполиса. Но вот на природе будьте готовы к тому, что упавший в осеннюю листву гаджет заставит вас его поискать; с ярко-жёлтой или оранжевой расцветкой таких бы проблем не было.
Сборка
Материалом корпуса рации Midland GXT 1050 служит пластик – прочный и с матовым покрытием. Конструкция получила твердотельную схему и собрана на монолитной печатной плате. Кроме того, девайс оснащён несколькими классами защиты: устройству не страшны брызги, капли и даже падения в воду (кратковременные). Имеющийся уровень стойкости не отвечает требованиям IP67 и выше, поэтому ни о каких «погружениях на полчаса» и речи быть не может. Рация хорошо переносит контакт с чистящими средствами и влагой во время мытья, но не более.
Эргономичность
Гаджет приятен тактильно и эргономичен: с должным комфортом им можно пользоваться как левой, так и правой рукой. Отдельно стоит отметить особенности отсека элемента питания, который имеет хитрую конструкцию, где владелец может использовать не только стандартный аккумулятор Midland GXT 1050, имеющийся в комплекте, но и обычные батарейки АА (4 штуки). Пользователи не раз отзывались добрым словом о таком решении. Этот момент позволяет значительно увеличить время автономной работы, потому как не всегда есть возможность зарядить элемент питания на природе, а пальчиковые батарейки – самый распространённый вид питания.
Антенна у рации Midland GXT 1050 почти не гнётся, никак не поворачивается, не снимается и не раскладывается. К элементам управления нет никаких вопросов: достаточно крупная «крутилка», обычный и ничем не примечательный монохромный дисплей с неплохими углами обзора, прорезиненные кнопки и оранжевая подсветка по периметру.
Судя по отзывам о Midland GXT 1050, внешний вид и сборку пользователи оценили почти на пять баллов. Здесь и работа в перчатках, и универсальный дизайн, и ударопрочный корпус – в общем, для решения поставленных производителем задач это практически идеальный инструмент. Найти какие-то критичные недостатки у Midland GXT 1050 относительно конструкции и внешнего вида очень сложно.
Интерфейсы и удобство пользования
Можно сказать, что основных элементов управления у рации всего четыре – это кнопки сродни тем, которые нужны для управления меню на телевизоре или мониторе. Конечно, бренд подробно и дотошно описывает все тонкости работы с рацией в инструкции по эксплуатации, но, как оно часто бывает, в нужный момент её не оказывается рядом.
Если держать мануал под рукой, вроде бы всё понятно, но стоит только убрать шпаргалку и увидеть на экране символы вроде Ub, у многих начинается ступор. Поэтому здесь вариантов немного: либо штудировать инструкцию с должной тщательностью и вниманием, либо всегда держать её под рукой. Пользователи в своих отзывах не раз жаловались на специфичность меню и подачу информации в целом, поэтому пункт юзабилити тянет у Midland GXT 1050 с большой натяжкой на три балла.
Особенности управления
В добрую половину веток вы зайдёте лишь однажды: при первой настройке или когда обнаружите, что все выставленные частоты заняты. Прочий антураж, вроде мелодий вызова (15 штук), вибрации и «бульканья» после отправки бип-сообщения, может понадобиться раз в год или вовсе будет отключён.
Информативность дисплея Midland GXT 1050 на хорошем уровне. При взгляде (не беглом) на экран вам будете понятно, на каком вы канале, какова мощность передатчика, статус вызова, номер вашей группы и т. д. Ещё один минус юзабилити – это индикатор аккумуляторной батареи. Судя по отзывам, большинство пользователей привыкло видеть напряжение элемента питания, а в нашем случае это доступность потребляемого тока. То есть, к примеру, у вас 30% заряда, а в режиме сна батарея будет показываться полной, и как только вы начнёте говорить по рации, индикатор с датчиком тут же сбросят показатель на минимум. В полевых условиях такой момент может сыграть злую шутку.
Аппарат в работе
Портативная радиостанция Midland GXT 1050 отлично работает в классическом режиме РТТ (Push-To-Talk) на 5-7 километрах, то есть нажал и говоришь, а на том конце вас слушают. В момент отправки каких-либо сообщений на дисплее загорается индикация ТХ, а при приёме – RX. Также экран меняет свою подсветку и предупреждает пользователя вибровызовом, если таковой был настроен в меню.
Имеется режим VOX, или по-другому «без рук», где звук автоматически передаётся собеседнику на том конце, когда микрофон уловит вашу речь. То есть здесь мы видим некое подобие TeamSpeak’a: было что-то громко сказано – рация начинает работать в ТХ-формате и передаёт данные. Чувствительность микрофона можно настроить в меню, благо для этого есть аж девять уровней. Единственное, многие пользователи в своих отзывах сетуют на один нюанс, которым обременена буквально каждая рация такого плана – это первое слово. На включение микрофона, активацию режима отправки и определение громкости требуется около секунды, что и есть одно слово. Поэтому лучше начать с фразы «Приём!», а уж только потом переходить непосредственно к разговору.
Другие режимы
Также имеется режим «Шёпот» (Whisper), который сразу включает высокий уровень чувствительности микрофона. Здесь можно без преувеличения шёпотом передавать информацию, а собеседник на том конце будет всё слышать достаточно громко и ясно. В некоторый случаях это незаменимый режим. К «Шёпоту» можно добавить гарнитуру из комплекта, и получится вполне себе шпионская сборка.
Модель Midland GXT 1050 с LPD-стандартом оснащена функцией контроля радиочастот. То есть гаджет в состоянии временно отключать автоматический подавитель фона, что позволяет работать даже с самыми слабыми сигналами. Также имеется возможность автоматического сканирования, где рация проверяет все 69 каналов на наличие сигнала. Это своего рода магнитола, ищущая нужную радиостанцию: нашла, остановилась, запомнила и продолжила перебирать дальше.
В синергии с двумя предыдущими функциями крайне полезен будет такой режим, как Dual Watch, то есть возможность оставаться на связи сразу по двум каналам. Сюда же можно отнести групповой функционал, где вам доступны 142 ветки, в каждой из которых может находиться до 10 станций, что незаменимо для поисковых отрядов и пейнтбольных команд.
Автономная работа
Гаджет оснащён никель-металл-гидридной аккумуляторной батареей с ёмкостью в 700 мАч (6 В). Как уже говорилось выше, в качестве альтернативного источника питания можно использовать обычные пальчиковые батарейки.
Заряжается элемент питания примерно 12 часов, причём независимо от того, сколько аккумуляторов установлено в док-станцию. В режиме нон-стоп зарядки хватает на 11-13 часов, что очень даже неплохо для техники такого плана. Если разговаривать время от времени, то время автономной работы можно растянуть до 3-х суток.
Подводя итог
Для новичка имеющихся возможностей рации будет хватать с лихвой, тем более что пользоваться он наверняка будет не полным набором функционала. Для более щепетильных пользователей данное решение можно назвать оптимальным – соотношение «цена/качество» соблюдено как надо. Комплект прекрасно подойдёт для тех, кто любит игры на природе и хочет быть всегда на связи.
Что касается эксплуатационных условий, то дела здесь обстоят также очень неплохо. В лесу или парковой зоне вы получите стабильный приём вплоть до 7 километров. В городских реалиях сигнал, естественно, будет хуже. Обилие построек, которые отличаются не самой лучшей радиопроводимостью, позволят работать с гаджетами в пределах одного-двух километров. Но даже такого расстояния вполне достаточно для решения большинства задач, решаемых именно с помощью раций. Отзывы о модели в основном лестные, а каких-то критичных замечаний пользователи не оставляют, поэтому гаджет можно порекомендовать любому желающему.
Преимущества модели:
- качественная сборка с такими же материалами;
- работа с двумя элементами питания – комплектным аккумулятором и батареями типа АА (пальчиковые);
- популярный и широкий разброс диапазонных частот;
- удобные элементы управления;
- защита от влаги и падений;
- много полезных режимов работы;
- док-станция позволяет заряжать сразу две рации без смены;
- наличие гарнитуры и автомобильного адаптера в комплекте;
- универсальный и приятный внешний вид;
- демократичный ценник.
Недостатки:
- собственный и редкий интерфейс для гарнитуры (нужен переходник для сторонней периферии или оригинальные аксессуары);
- на скорости (велосипед, автомобиль) качество приёма сигнала заметно ниже;
- непривычная и неудобная индикация остатка заряда батареи;
- запутанное меню и сложные настройки.
Ориентировочная стоимость – в районе 5000 рублей.
СИгНАл ВызОВА (CALL)
Радиостанция Midland GXT-1000/1050 может передавать вызывной сигнал
на текущем канале. Чтобы отправить вызывной сигнал, кратко нажмите
кнопку «CALL». Во время передачи сигнала на дисплее появится иконка
«TX», в качестве подтверждения вы услышите вызывной сигнал в динамике,
если не включен режим бесшумной работы.
Радиостанция GXT-1000 имеет 10 вариантов сигнала вызова,
Радиостанция GXT-1050 – 15 вариантов, включая 5 «звуков животных»:
ягуар, утка, ворона, волк, индейка.
блОкИРОВкА клАВИАтуРы
Чтобы избежать случайной смены настроек радиостанции, нажмите
кнопку «LOCK» и держите ее 2 – 3 секунды. На дисплее появится иконка
блокировки клавиатуры. В этом режиме активными остаются кнопки «PTT»
и «CALL». Чтобы разблокировать клавиши, снова нажмите кнопку «LOCK»
и удерживайте ее 2 – 3 секунды.
пОДСВЕткА ДИСплЕя
Подсветка дисплея работает в течение примерно 5 секунд после включения
радиостанции. Подсветка также включается при нажатии кнопок «MENU»,
«MON/SCAN» и кнопок « » / « ».
ВыбОР кАНАлА
Однократно нажмите кнопку «MENU», затем кнопками « » и « » выберите
один из 69 каналов LPD. Чтобы подтвердить выбор, нажмите кнопку «PTT»
или кнопку «MENU» для перехода к следующему пункту меню.
гРуппОВОй РЕЖИм РАбОты РАДИОСтАНцИИ
Радиостанция Midland GXT-1000/1050 оснащена возможностью работы
в групповом режиме.
Группой называется некоторое количество пользователей (радиостанций),
объединенных определенным протоколом общения. Работа в группе
позволяет «разделить» канал связи между пользователями, не мешая друг
другу. В групповом режиме имеется возможность передавать вызывные
сигналы отдельным пользователям в группе без оповещения группы
в целом.
Количество групп – 142.
Максимальное количество радиостанций в группе – 10.
Единовременно радиостанция может находиться только в одной группе.
Стр. 9
www.midland.ru
Радиостанция Midland GXT-1000/1050
