УСИЛИТЕЛЬ
- полный
РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ

Модель усилителя полного «Кумир У-001» стерео
H'-f'i удостоена серебряной медали ВДНХ СССР за
1987 г.
1.	Общие указания
1.1.	При покупке усилителя «Кумир У-001» стерео
Н>—Fi требуйте проверки его работоспособности путем
демонстрации качества звучания.
Работоспособность усилителя можно проверить с лю-
бым из источников монофонического или стереофоничес-
кого сигналов при наличии акустических систем номи-
нальной мощностью не менее 35 Вт и номинальным со-
противлением 4-5-8 Ом.
Усилитель предназначен для работы в помещениях
при температуре (25±10)°С.
Убедитесь, что в гарантийном и отрывном талонах про-
ставлены штамп магазина, разборчивая подпись или
штамп продавца и дата продажи.
Помните, что при утере гарантийного талона вы ли-
шаетесь права на гарантийный ремонт.
Проверьте сохранность пломб на усилителе и его ком-
плектность согласно настоящему руководству по эк-
сплуатации (РЭ). После хранения усилителя в холодном
помещении или после перевозки в зимних условиях перед
включением в электрическую сеть надо дать ему прог-
реться до комнатной температуры в течение 2—3 часов.
Прежде чем включить усилитель, внимательно озна-
комьтесь с настоящим РЭ, органами управления и над-
. писями на передней и задней панелях усилителя.
Отрывной! талон на гарантийный ремонт вырезается
работниками обслуживающей организации только после
того, как работа фактически выполнена.
2.	Комплект поставки
1.	Усилитель полный «Кумир У-001» стерео Hi-Fi
— 1 шт.
2.	Комплект ЗИП, содержащий:
— вставки плавкие ВПТ 6—7 или ВПБ 6—7 — 2 шт.
3.	Руководство по эксплуатации с гарантийным
и отрывным талонами	— 1 шт.
1
1)	тонкомпенсированная регулировка громкости с шн
мощностью отключения цепей тонкомпепсацпп, н<нмож
ность режима МОНО-СТЕРЕО;
2)	возможность прослушивания звуковой программы
при помощи одной из двух акустических систем;
3)	возможность прослушивания звуковой программы
через головные стереотелефоны;
4)	наличие эффективно действующей системы защиты
усилителя от перегрузки и защита акустических систем
при внезапном выходе усилителя из строя;
5)	возможность отключения регуляторов тембра;
6)	ступенчатое уменьшение выходного уровня на 20 дБ;
7)	возможность подключения одного магнитофона в
режиме ЗАПИСЬ (обеспечивается выход по току — кон-
такты 1, 4, 2 и по напряжению — контакты 3, 5, 2. Для
записи рекомендуется использовать выход по напряже-
нию) ;
8)	возможность подключения магнитофона па воспро-
изведение в режиме КОНТР ЗАПИСЬ;
9)	возможность перезаписи с магнитофона на магни-
тофон;
10)	подключение в сеть через дополнительные розетки
усилителя двух устройств, суммарная потребляемая мощ-
ность которых не должна превышать 200 В • А, розетка
50 В  А 220 В отключается кнопкой СЕТЬ:
11)	раздельная регулировка тембра по низким, сред-
ним и высоким частотам.
Расположение органов управления н подсоединения
усилителя показано на рис. 1 и 2.
Схема электрическая принципиальная и электромон-
тажные чертежи печатных плат приведены в приложении
к настоящему РЭ.

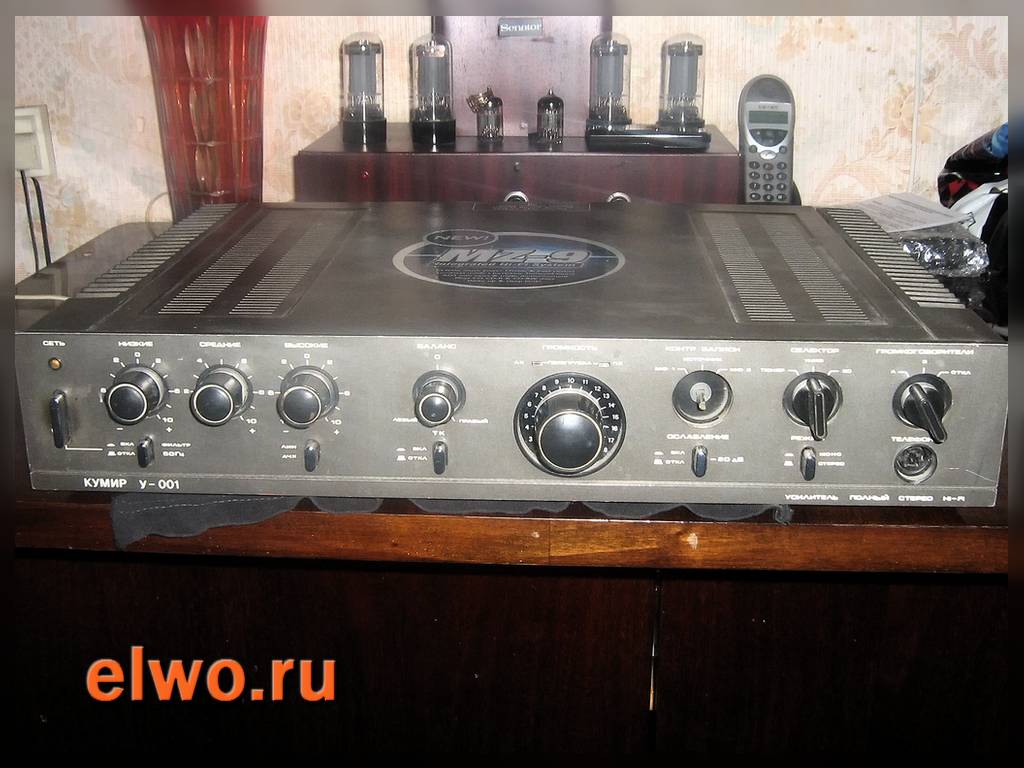

На передней панели усилителя расположены:
4
Расположение органов управления на передней панели
в
1 — СЕТЬ	— индикатор включения сети
2 — НИЗКИЕ	— регулятор тембра низких частот
3 — СРЕДНИЕ	— регулятор тембра средних частот
4 — ВЫСОКИЕ	—регулятор тембра высоких час пн С
5 —БАЛАНС	— регулятор уровней звучания в правом и левом каналах
6—ПЕРЕГРУЗКА лк, пк	— индикаторы неисправности или перегрузки усилителя по выходу
7 — ГРОМКОСТЬ	— общий регулятор громкости
8 —КОНТР ЗАПИСИ	— переключатель контроля записи. В положении МФ1 (МФ2) осу- ществляется контроль записанной программы, а в положении ИС- ТОЧНИК осуществляется конт- троль записываемой программы
9 — СЕЛЕКТОР	—переключатель, используемый для выбора источника программ, име- ет’следующие положения:
ЗС ТЮНЕР	— звукосниматель	• — тюнер
УНИВ.	— источник звуковой программы с уровнем выходного сигнала 200 мВ
10— -ГРОМКОГО—переключатель акустических си-
ВОРИТЕЛИ А, Б, ОТКЛ.	стем (система А и система Б)
11— ВКЛ.— ОТКЛ.— кнопка включения и отключения
сети
12 —ФИЛЬТР 50 Гц	— кнопка включения фильтра огра- ничения частот ниже 50 Гц обес- печивает спад АЧХ в области низ- ких частот крутизной 12 дБ на октаву
13 —ЛИН. АЧХ	— кнопка оперативного отключения регуляторов тембра
14 —ТК 4	— переключатель цепей тонкомпен- сации, улучшающих качество зву-
6
чания при малом уровне громко-
сти
15 — ОСЛАБЛЕНИЕ—переключатель для ослабления
— 20 дБ	сигналов в обоих каналах на 20
дБ (в 10 раз)
116 — РЕЖИМ. —переключатель выбора режима
МОНО-СТЕРЕО работы «(МОНО или СТЕРЕО)
17 — ТЕЛЕФОНЫ —розетка для подключения телефо
нов.
На задней панели усилителя (рис. 2) расположены
следующие элементы присоединения:
7
10 \Н
8
1— I	— корпусная клемма, используемая для соединения корпуса усилите- ля е корпусами источников сиг- нала
вход	— входы для подключения источпи-
*2 —ЗС	ков сигнала — розетка для подключения прои- грывателя с электромагнитным звукоснимателем (2 — 5) мВ
3 —УНИВ	— розетка для подключения источ- ников программ с уровнем сигна- ла 200 мВ
4 —ТЮНЕР ’	— розетка для подключения тюнера с уровнем сигнала 200 мВ
TF СИ С	’ОМКОГОВОРИТЕЛИ ТЕМА А—СИСТЕМА Б
5, 13 — ПРАВЫЙ	— розетки для подключения громко- говорителей правового канала
6, 14 —ЛЕВЫЙ	— розетки для подключения громко- говорителей левого канала
7 —ВЫХОД СЕТ 50 В  А 220 В 150 В • А 220 В	Ь —розетки для подключения двух устройств к электрической сети мощностью не более 50 В  А и 150 В  А (розетка 50 В  А 220 В отключается одновременно с вы- ключением усилителя кнопкой
8—220 В 50 Гц	СЕТЬ) — шпур для подключения усилителя в сеть
’ 9, 11—ВОСПР. ПЕРЕЗАПИС	— розетки для подключения выхо- Ь дов магнитофонов на воспроизве- дение в режиме КОНТР ЗАПИСИ и перезаписи с магнитофона па магнитофон
10 —ЗАПИСЬ	— розетка для подключения магни- тофона на запись от источников программ, подключенных ко вхо- дам ЗС, УНИВ или ТЮНЕР
12 — ВХОД УП	—вход для подключения внешнего
15	Т 1,0	усилителя предварительного А — держатель вставки плавкой в це- пи питания усилителя.
9
6.	Подготовка к работе и порядок работы
с усилителем
6.1.	Установка усилителя
Усилитель установить на стол, специальную стойку или
другое место, удобное для работы с элементами управ-
ления.	।
НЕ СТАВЬТЕ усилитель около печей, радиаторов цен-
трального отопления и в сырых местах.
НЕ ЗАКРЫВАЙТЕ вентиляционных отверстий на
верхней и нижней крышках и боковые радиаторы во
время эксплуатации усилителя.
6.2.	Включение и настройка
ВНИМАНИЕ! Усилитель включается в сеть перемен-
I 5
кого тока напряжением 220 В _)10 % частотой 50 Гц.
Перед включением в сеть:
1)	подключите акустические системы к соответствую-
щим разъемам, расположенным на задней стенке усили-
теля (рис. 2);
2)	подключите выход источника сигнала к соответ-
ствующему входу усилителя;
3)	включите вилку шнура питания в штепсельную
розетку сети;
4)	ручку регулятора ГРОМКОСТЬ выведите влево до
отказа;	--
5)	установите заглушку ЗАГЛУШКА УП в гнездо
ВХОД УП на задней панели усилителя.
При работе с внешним усилителем предварительным
заглушку снять и подключить к гнезду ВХОД УП внеш-
ний усилитель;
6)	включите усилитель нажатием кнопки СЕТЬ, при
этом должны засветиться индикаторы СЕТЬ и инди-
каторы перегрузки левого и правого каналов (ЛК, ПК),
через несколько секунд индикаторы перегрузки отклю-
чаются автоматически.
Подключение источников сигнала и нагрузок к усили-
телю показано на рис. 3.
10
11
Ручкой ГРОМКОСТЬ установите желаемый уровень
громкости, затем, в зависимости от содержания звуковой
программы, настройте тембр звучания, пользуясь ручка-
ми регуляторов тембра.
ВНИМАНИЕ! При манипулировании упомянутыми ре-
гуляторами помните, что предел увеличения выходной
мощности .соответствует уровню, при котором загораются
индикаторы перегрузки, в связи с этим не рекомендует-
ся использование усилителя на уровнях, близких к пре-
дельной мощности воспроизведения.
При вращении ручек управления без подачи входного
сигнала возможно прослушивание в акустических систе-
мах незначительных шорохов, что не является дефектом
усилителя и не влияет на качество воспроизведения му-
зыкальных и речевых программ.
Для того, чтобы избавиться от паразитных щелчков и
помех при включении Вашей звуковоспроизводящей ап-
паратуры, включайте усилитель после включения источ-
ников программ. При использоватши отключаемой розет-
ки Вы можете включить и выключить одновременно
источник программ и усилитель кнопкой СЕТЬ.
В усилителе также предусмотрена защита акустичес-
ких систем от перегрузки по постоянному току, которая
может возникнуть при кратковременном или полном вы-
ходе оконечных каскадов из строя, при этом происходит
автоматическое отключение акустических систем от
усилителя и включаются -индикаторы перегрузки.
Переключателем ФИЛЬТР 50 Гц подключается фильтр,
снижающий уровень помех в области низких частот. При
необходимости оперативного ослабления сигнала па 20
дБ следует нажать па кнопку ОСЛАБЛЕНИЕ— 20 дЬ
Переключатель ГРОМКОГОВОРИТЕЛИ служит для пе-
реключения и отключения акустических систем.
При помощи ручки БАЛАНС добиваются одинаковой
громкости звучания- в акустических системах левого и
правого каналов.
6.3.	Работа усилителя в режиме МОНО, СТЕРЕО
В режиме МОНО, СТЕРЕО сигнал, поступающий на
вход усилителя, воспроизводится одновременно двумя
каналами усилителя па две акустические системы, при
этом переключатель МОНО, СТЕРЕО должен быть уста-
новлен в соответствующее положение.
12
Для этого необходимо:
1)	подключить источник сигнала к соответствующему
входу (ЗС, ТЮНЕР, УНИВ);
2)	""переключатель СЕЛЕКТОР установить в положе-
ние, соответствующее выбранному источнику сигнала;
3)	переключатель РЕЖИМ установить в положение
МОНО;
4)	ручкой ГРОМКОСТЬ установить оптимальный
уровень громкости.
Аналогично производится включение усилителя в ре-
жиме СТЕРЕО.
Изменение режима работы производится при помощи
переключателя РЕЖИМ.
6 4. Работа усилителя в режиме КОНТР ЗАПИСИ
Этот режим работы применяется для оперативного
контроля качества записываемой программы на один из
двух стереомагнитофонов, обладающих сквозным трак-
том в процессе записи.
Режим КОНТР ЗАПИСИ реализуется следующим об-
разом:
1)	от стереофонического источника подать сигнал на •
соответствующий вход усилителя;
2)	переключатель РЕЖИМ установить в положение,
СТЕРЕО;
3)	подключить линейный вход магнитофона, на кото-
рый будет осуществляться запись программы, к разъему
ЗАПИСЬ (рекомендуется использовать выход по напря-
жению — контакт^ 3, 5, 2);
4)	подключить выход магнитофона к разъему МАГ-
НИТОФОН 1 ВОСПР или МАГНИТОФОН 2 ВОСПР;
- 5) переключатель КОНТР ЗАПИСИ установить в по-
ложение ИСТОЧНИК;
6)	включить источник сигнала и усилитель;
7)	регулировками громкости и тембра выставить уро-
вень звучания, благоприятный для прослушивайня.
Примечание^ Положения регулировок громкости и
тембра усилителя не влияют на уровень и качество запи-
си программы;
13
8)	включить режим записи магнитофонов и по индика-
торам магнитофонов убедиться в том, что запись про-
грамм производится во всех каналах;
9)	желая проконтролировать качество записанной
программы на магнитофон, установите переключатель
КОНТР ЗАПИСИ в положение МФ1 или МФ2 соответ-
ственно входу усилителя, к которому подлючен выход
магнитофона, производящего запись программы.
Примечание. Положение переключателя КОНТР ЗА-
ПИСИ не влияет на качество записываемых программ.
6.5. Замена вставки плавкой.
При замене вставки плавкой необходимо выключить
усилитель и отсоединить его от электрической сети, от-
верткой вывернуть винт крепления колпачка, снять его и
сменить неисправную вставку плавкую.
7. Гарантийные обзательства
Усилитель полный «Кумир У-001» стерео Hi-Fi соот-
ветствует утвержденному образцу.
Изготовитель гарантирует соответствие усилителя тре-
бованиям технических условий 2.032.044 ТУ при соблюде-
нии владельцем правил эксплуатации, изложенных в ру-
ководстве по эксплуатации.
Гарантийный срок эксплуатации усилителя 12 месяцев
со дня продажи через розничную торговую сеть.
При отсутствии даты продажи и штампа магазина в
гарантийном и отрывном талонах гарантийный срок ис-
числяется со дня выпуска изделия предприятием-изгото-
вителем.
В течение гарантийного срока эксплуатации владелец
ймеет право на бесплатное техническое обслуживание из-
делия (если оно предусмотрена), а в случае отказа из-
делия — на бесплатный ремонт по .предъявлении га-
рантийного талона. При этом . за первый ремонт и
(или) техническое обслуживание каждого года гаран-
тии вырезают отрывной талон, соответствующий выпол-
ненной работе. Последующие в течение гарантийного
срока ремонты выполняют также бесплатно и записы-
вают данные о виде ремонта в учетно-техническую кар-
точку, которая находится в ремонтном предприятии, и
- На обратной стороне гарантийного талона.
14
Техническое обслуживание и ремонт изделия выпол-
няют ремонтные предприятия, информацию о которых
можно получить в магазине радиотоваров.
Без предъявления гарантийного и отрывного талонов
и (или) при нарушении сохранности пломб на усилителе
претензии к качеству работы не принимаются и гаран-
тийный ремонт не производится.
В течение гарантийного срока эксплуатации, установ-
ленного на усилитель, ремонт производится за счет вла-
дельца в случае, если он эксплуатирует его не в соответ-
ствии с настоящим руководством по эксплуатации или
не выполняет рекомендаций ремонтного предприятия,
направленных на обеспечение нормальной работы усили-
теля.
Обмен неисправных усилителей осуществляется через
торговую сеть по предъявлении справки ремонтного
предприятия и гарантийного талона в соответствии с
действующими правилами обмена промышленных това-
ров, купленных в розничной торговой сети государст-
венной и кооперативной торговли.
Неисправности акустических систем не могут являться
причиной для замены или возврата, усилителя.	*
Гарантийное обслуживание и ремонт акустических си-
стем производятся согласно разделу «Гарантийные обя-
зательства», их руководствам по эксплуатации.
15
Действителен по заполнении
Цена усилителя без
акустических систем
300 руб.
KUM1R
КУМИР
Цепа усилителя с
комплектом
акустических систем
типа
ЛЛкфИгсй ЗЗАС-ШЗа,
-----------;__________руб-
Дополнительный прейскурант № 084-1979/464 ч. 1.
ГАРАНТИЙНЫЙ ТАЛОН
Заполняет предприятие-изготовитель
Усилитель полный «Кумир У-001» стерео Hi-Fi
Зав, №	90998  Дата выпуска /У. л?
Представитель ОТК предприятия-изготовителя
	с
(штамп ОТК)--------------------------------/ *
Адрес для предъявления претензий к качеству работы
усилителя: 432600, г. Ульяновск, а/я № 81, производст-
во «Кумир», бюро гарантийнрго обслуживания.
Заполняет торговое предприятие
Акустические системы №№________£___________________
Л	(п,ри комплектовании)
Дата продажи _
Продавец______
Штамп магазина
Поставлен на гарантийное обслуживание„
(наименование ремонтного предприятия, число, месяц, год)
Гарантийный номер
16
Действителен по заполнении
KUMiR
Корешок отрывного талона на гарантийный ремонт в течение первого года гарантии
со
н
CU
Ей
О
Д
к
д
к
отрывной талон
на гарантийный ремонт в течение
ПЕРВОГО ГОДА ГАРАНТИИ
(Заполняет предприятие-изготовитель
Усилитель полный «Кумир У-001» стерео Hi-Fi
Зав. №	.Дата выпуска & f
Представитель ОТК предприятия-изготовителя
(штамп ОТК) -'
Адрес для возврата талона на предприятие-из-
готовитель: 432600, г. Ульяновск, а/я № 81,
производство «Кумир», бюро гарантийного обслу-
живания.	„ *
Заполняет торговое предприятие
Акустические системы №№____________________
(при комплектовании)
Дата продажи____________________7________
(число, месяцАлю/Т/' /''($> О
Продавец
(подпись или/штамп
Штамп магазина
17,
Действителен по заполнении
Гарантийный номер усилителя_________-_______
Содержание (ремонта. Наименование и номер по
схеме измененной детали или узла. Место и ха-
рактер дефектов.
Дата ремонта_________________________________
(число, месяц, год)
Подпись, владельца усилителя, подтверждающая
ремонт_______________________________________
Штамп ремонтного предприятия
с указанием города
Линия отреза
18
19
УСИЛИТЕЛЬ ПОЛНЫЙ	. (УМИР У-ООГ СТЕРЕО Hi-Fi
ат тиши	, ринципиальная


Полный стереофонический усилитель »Кумир У-001-стерео» предназначен для комутации и усиления звуковых сигналов от различных источников. В нём предусмотрена регулировка тембра по низким, средним и высоким звуковым частотам, а так же ступенчатое ослабление громкости на 20 дБ и отключаемый фильтр инфра-низких частот.

Ульяновский механический завод. Выпуск 1988 год

К усилителю »Кумир У-001-стерео» можно подключить две пары акустических систем и стереотелефонов, или два магнитофона работающие в режимах записи либо воспроизведения. В каждом канале предусмотрена электронная защита выходных транзисторов от короткого замыкания в нагрузке. На задней стенке внешнего корпуса усилителя установлены 2 розетки, через которые можно подключить к электросети любые два радиоаппарата с общей мощностью не превышающей 200 Вт.

Технические характеристики усилителя «Кумир У-001-стерео»:
Номинальная выходная мощность — 2х35 Вт (4 Ом).
Суммарный коэффициент гармоник — 0,15%.
Номинальный диапазон воспроизводимых частот — 20…25000 Гц.
Отношение сигнал/взвешенный шум — -85 дБ.
Переходное затухание между каналами — 48 дБ.
Пределы регулировки тембров по:
НЧ частотам — ±12 дБ.
СЧ частотам — ±10 дБ.
ВЧ частотам — ±15 дБ.
Габариты аппарата — 460х90х360 мм.
Масса — 10 кг.
Цена — 300 рублей.

ℹ️ На данной странице портала FixMag.ru представлен список файлов, категории Аудиотехника → Усилители, которые можно с легкостью скачать в один клик. Здесь найдете такие модели как КУМИР У-001. Для просмотра других моделей, перейдите на следующую страницу или воспользуйтесь поиском.

Ответ мастера:

У многих меломанов, которые поистине ценят качество звучания музыки, непременно есть советские усилители звука. Чаще всего таковыми являются усилители «Кумир -001», время от времени выходящие из строя, как, в принципе, и другая техника.

Итак, если ваш УНЧ «Кумир» вдруг отказался работать, то причина может скрываться в разных деталях. Но для начала нужно знать, что представляет собой это устройство. На громоздком металлическом корпусе есть переключатели входов-выходов, мощный регулятор громкости и баланса, кнопка для тонкомпенсации. Боковые стороны корпуса «оснащены» дюралевыми радиаторами с транзисторами КТ818 и КТ819. Было бы хорошо, если у вас нашлась схема вашего усилителя.

Внутри устройство скомпоновано аналогично схеме Амфитона: в центре установлен трансформатор с несколькими стабилизаторами, темброблок – впереди и каналы – по бокам. Для выяснения причины неисправности подключите к усилителю колонки (50Вт) и подайте сигнал от любого МР3-плеера, используя самый простейший переходник.

Если вы услышали, что регулятор громкости «хрипит», а один из каналов звучит значительно тише при полностью проваленных басах, начните ремонт с замены испорченного переменного резистора на регуляторе громкости. Регуляторы советского производства довольно-таки проигрывают в качестве регуляторам импортным. Но поскольку не всегда можно найти ALPS устройство, установите регулятор, аналогичный прежнему регулятору. Сразу станет заметно исчезновение шумов при вращении установленного нового регулятора.

Далее, устраняем проблему с НЧ. Оставьте на второй план темброблок и займитесь конденсаторами электролитами. Именно из-за их высыхания так часто приходит в негодность советская радиоэлектронная аппаратура. Включите музыку и «ножки» нового, желательно импортного, конденсатора (20 мкФ) поочередно приставляйте к старым конденсаторам на плате. Во время такой процедуры параллельного подключения конденсаторов вы непременно найдёте неисправный элемент: он сразу выдаст себя резким поднятием басов. Замените деталь и проведите такие же манипуляции с другим каналом. Таким образом, проблема с НЧ решиться.

Теперь вам останется выровнять баланс мощности обоих каналов. Замерьте токи покоя. Если обнаружится 2-х кратный перекос в потреблении тока левого и правого каналов, то причина может скрываться в постепенном смещении режимов, либо в регуляторе тока, который, наверняка, ранее хорошенько встряхнули. Немного подкрутите подстроечный резистор, чтобы уровень выходной мощности на обоих каналах был одинаковым. Может быть немного «подкачает» середина, но скрученным регулятором СЧ её не отрегулировать. Да и зачем, звук и так будет прекрасным.

Соберите усилитель и прогоните его в течение хотя бы часа.

Безусловно, устройство хоть и советское, но работает по высшему классу: глубокие мягкие басы, отличные верха, значительный запас мощности. И всё это притом, что УНЧ имеет только 2х35 Ватт мощности.

РЕМОНТ УСИЛИТЕЛЯ КУМИР

Недавно один мой клиент, которому я отремонтировал немало аппаратуры, привёл свего брата — весьма солидного и состоятельного человека (имеет обувной магазин). И что бы вы думали, он попросил меня починить советский усилитель! Это был УНЧ высшего класса «КУМИР — 001». Как выяснилось, тот человек большой фанат качественного звука, для чего у него отведена специальная комната с компьютером, большим метровым экраном, колонками АС-90, дивидишником, старым аналоговым японским ФМ тюнером и конечно отечественным усилителем «КУМИР». Ремонт интересный, человек тоже, поэтому взялся с удовольствием.

Итак, усилитель. В нём имеется трёхполосный темброблок, переключатели входов и выходов, регулятор громости, баланса и кнопка тонкомпенсации. Большой железный корпус, по бокам которого мощные дюралевые радиаторы с транзисторами КТ818 — КТ819. Кто желает, может в разделе КНИГИ усилителя.

Компоновка внутри почти копия Амфитона: спереди темброблок, по бокам каналы, а в центре трансформатор со стабилизаторами. Подключаю к нему свои самодельные 50-ти ваттные колонки, подаю сигнал от МП3 плеера Iriver через простой переходник и начинаю опрос: На что жалуемся? Хрипит регулятор громкости, один канал играет заметно тише другого и почти полностью провалены басы.

Начнём с замены переменного резистора на РГ. Советские регуляторы заметно проигрывают по качеству импортным, но так как ALPS-а под рукой не оказалось, пришлось ставить такой-же самый. Шумы при вращении нового регулятора сразу исчезли. Уже лучше.

Едем дальше, проблемы с НЧ. Естественно первая мысль — темброблок. Вторая мысль — конденсаторы электролиты. Это одна из болезней советской радиоэлектронной аппаратуры и с их высыханием приходилось сталкиваться не раз. Беру новый импортный конденсатор на 50В (для гарантии) 20 микрофарад и начинаю поочерёдно тыкать его паралельно установленным на плате старым конденсаторам. Естественно при включенной музыке.

Почти сразу же нашёл кандидата на выпаивание. Басы резко поднялись. Заменяю конденсатор. Та же процедура и для другого канала. Всё, проблема с НЧ решена. Осталось выровнять баланс мощности каналов.

Замеры тока покоя выявили почти двухкратный перекос в токопотреблении правого и левого каналов. То ли режимы со временем ушли, то ли регулятор тока покоя чуть стряхнули… В общем немного покрутив подстроечный резистор добился одинакового тока и соответственно практически одинакового уровня выходной мощности обеих каналов. Вот и всё. Собираем, закрываем и устраиваем усилителю обязательную часовую прогонку после ремонта.

Доброго времени суток, уважаемые форумчане! Прошу вашей помощи, ибо самому «тягу нехватает». Имеется усилитель Кумир 35У-201С. Усилитель был в отличном состоянии, заменены все конденсаторы, на выходе левого канала 0,003В постоянки, правого -0,002. Ток покоя обоих оконечников 65мА. Работал прекрасно, никаких шумов, сделано несколько доработок — входы УМ и УП на отдельных тюльпанах, сетевая розетка от компьютерного БП, выходы на зажимах, корректирующий усилитель и платы селекторов входов удалены, вместо РП1-57 (болезнь этих усилителей) стоит Tocos A100K.

Во время очередной доработки случилась неудача. Не вдаваясь в нюансы, скажу, что 12 контакт платы индикации (она же плата защиты) посадил на землю или на фазу розетки. Что имеем сейчас: не выключается защита, горят индикаторы перегрузки, реле не срабатывают.
Во время поиска неисправности установлено:
-питание всех блоков в норме;
-постоянки на выходе оконечника нет;
-оборваны транзисторы V7,V8,V9 платы индикации (защиты). После их замены V9 опять обрывает.
Напряжения:
на базе V9 0,6В вместо 1,2В(по схеме);
на базе V7 0,2В вместо 0В(по схеме);
на 4,5 контактах 0В (сюда постоянка приходит с выхода УМ)
на коллекторе V9 40В

Принцип работы защиты этого усилителя:

Реле включаются транзистором VT9 КТ972А на плате индикации. Ёмкостью кондера С4 500мкФ определяется время задержки включения релюх.
При работе усилителя сигнал с выходов УМ через цепь R15R16С3 поступает на базу транзистора VT7, там же на плате индикации. В штатном режиме работы усилителя этот транзистор закрыт, потому что при отсутствии постоянки на выходах УМ, напряжение на кондере С3 и базе этого транзистора не успевает достичь напряжения открывания.
Если на выходе какого ни будь канала УМ появляется постоянное положительное напряжение, С3 заряжается, и открывается VT7. Напряжение на его коллекторе и базе VT9 резко падает ниже порога открывания, и VT9 закрывается, выключая релюхи.
При появлении отрицательного постоянного напряжения на выходах УМ VT9 закрывается благодаря VT8.

Схему усилителя прилагаю, плата индикации (защиты) на последней странице в правом нижнем углу.
Схема усилителя

Читалка схемы
(djvu reader)
