РЕНТГЕНОВСКИЙ КРОУЛЕР FOTON-200:
1. Кроулеры спроектированы для выполнения неразрушающего контроля сварных
поперечных стыков трубопроводов диаметрами от 210 до 720 мм.
2. Мощность рентгеновских аппаратов, которые можно использовать в составе Кроулера: 180 — 200 кВ, (Site-X180, РПД180СВП, СХТ200-48N).
3. Питание Кроулера осуществляется от высоко эффективных, морозостойких, герметичных литиевых аккумуляторов.
4. Оборудование имеет 24-х месячную гарантию, которая распространяется на электронные комплектующие и качество изготовления.
5. Полное дистанционное управление режимами движения, остановки и выполнения
экспозиции осуществляется извне трубопровода за счет использования управляющего магнетопа.
6. Параметры, обеспечивающие безопасное использование оборудования, включают в себя специальную схему предотвращающую несанкционированное движение и датчики остановки у торца трубы.
РЕНТГЕНОВСКИЙ КРОУЛЕР FOTON 500:
Кроулер предназначен для выполнения рентгеновского контроля сварных поперечных стыков трубопроводов диаметрами от 520 до 1400 мм. при температуре окружающей среды от -45 С° до +70С°
Мощность рентгеновских аппаратов, которые можно использовать в составе Кроулера: 200 — 300 кВ, (РПД-200СВП, РПД-250СВП, YXLON EVO 300/600).
Преимущества кроулера Фотон-500
1. Аккумуляторный блок кроулера емкостью 35 А/ч. оснащен инновационными, морозостойкими, герметичными литиевыми аккумуляторами, срок службы которых не менее 10 лет, и в отличие от свинцовых аккумуляторов, которые теряют 50% емкости уже при -20 С° применены аккумуляторы, которые теряют не более 10% емкости при -45 С°.
2. Кроулер укомплектован системой контроля заряда аккумуляторов со звуковой и визуальной индикацией, и системой автоматического автовозврата к точке запуска кроулера при снижении заряда до порогового значения.
5. Автоматическая система внутреннего подогрева систем кроулера предназначена для эксплуатации кроулера при -45 С°.
3. Компактные размеры кроулера длина которого всего 1008 мм. при весе шасси 36кг, и весе аккумулятора 32кг позволяет перевозить его на любом легковом автомобиле, а также упрощает работу с ним в стесненных условиях траншей и трубосварочных баз.
4. Применение неразрезных сменных валов, прочной конструкции корпуса и подшипниковых узлов позволяет при необходимости использовать кроулер для перевозки внутри трубопровода грузов массой до 200 кг.
5. Автоматическая система внутреннего подогрева систем кроулера предназначена для эксплуатации кроулера при -45 С°.
6. Полное дистанционное управление режимами движения, остановки и выполнения экспозиции осуществляется извне трубопровода за счет использования управляющей электромагнитной системы управления с дополнительным дистанционным пультом.
7. Системы обеспечивающие безопасное и надежное использование кроулера, включают в себя специальную схему предотвращающую несанкционированное движение, а также датчики остановки у торца трубы, датчики уровня воды и датчики препятствия в трубопроводе.
8. Оборудование имеет 24-х месячную гарантию, которая распространяется на электронные комплектующие и качество изготовления.
-
Главная
-
Каталог
-
Рентгеновский контроль
-
Рентгеновские кроулеры
-
Рентгеновский кроулер «Фотон-200»
![Рентгеновский кроулер «Фотон-200» [фото №1]](https://ncontrol.ru/upload/files/2960/conversions/7fbdb6820d85dfddd7dc9aa36e3bee35-medium.jpg)
![Рентгеновский кроулер «Фотон-200» [фото №1]](https://ncontrol.ru/upload/files/2960/conversions/7fbdb6820d85dfddd7dc9aa36e3bee35-big.jpg)
Рентгеновский кроулер «Фотон-200» предназначен для выполнения рентгеновского контроля сварных поперечных стыков трубопроводов диаметрами от 219 до 720 мм. Мощность рентгеновских аппаратов, которые можно использовать в составе кроулера: 180 – 200 кВ.
Кроулер используется в составе системы оборудования неразрушающего контроля сварных швов трубопроводов в комплекте с рентгенаппаратом, представляющим собой панорамный источник рентгеновского излучения. Питание кроулера осуществляется от высокоэффективных, морозостойких, герметичных литиевых аккумуляторов.
Полное дистанционное управление режимами движения, остановки и выполнения экспозиции осуществляется извне трубопровода за счёт использования управляющего магнетопа. Внешнее управление сводится к минимуму благодаря предварительной настройке кроулера для работы в конкретном трубопроводе с учётом его диаметра и толщины стенки.
Специальная схема предотвращает несанкционированное движение, имеются датчики остановки у торца трубы, что обеспечивает безопасное использование оборудования.
13 м/мин
Скорость перемещения
Документы в PDF

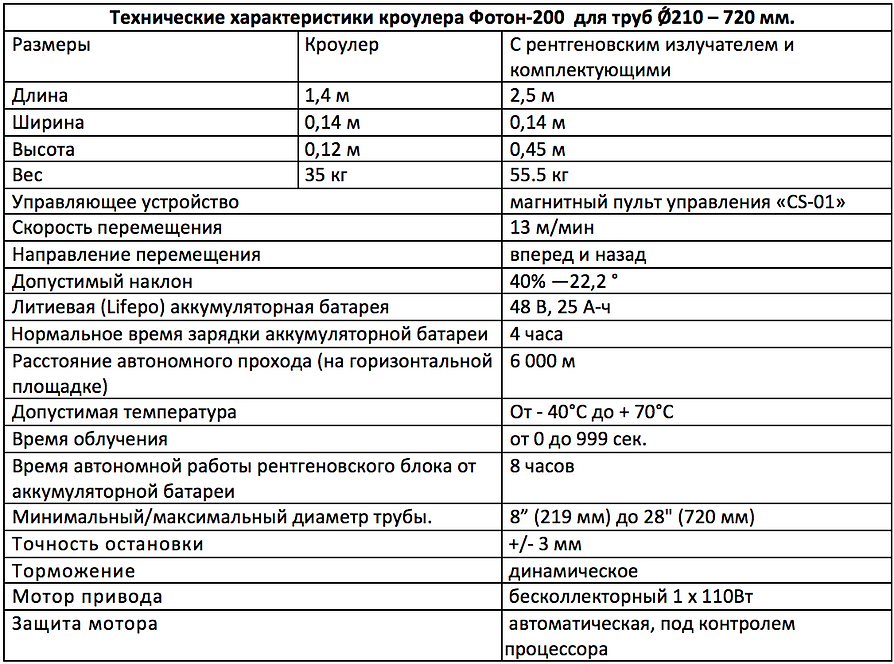

Технические характеристики
| Управляющее устройство | магнитный пульт управления CS-01 |
|---|---|
| Скорость перемещения | 13 м/мин |
| Направление перемещения | вперёд и назад |
| Допустимый наклон | 40% — 22,2 ° |
| Литиевая (Lifepo) аккумуляторная батарея двигательной установки | 48 В, 25 А-ч |
| Нормальное время зарядки аккумуляторной батареи | 4 часа |
| Расстояние автономного прохода (на горизонтальной площадке) | 6 000 м |
| Допустимая температура | от -40 до +70 °С |
| Время облучения | от 0 до 999 секунд |
| Время автономной работы рентгеновского блока от аккумуляторной батареи | 8 часов |
| Минимальный/максимальный диаметр трубы, для модификации с рентгеновским излучателем | 8” (219 мм) до 28″ (720 мм) |
| Точность остановки | +/- 3 мм |
| Торможение | динамическое |
| Параметры приводящего мотора | бесколлекторный 1×110 Вт |
| Защита мотора | автоматическая, под контролем процессора |
|
Габаритные размеры (Д×Ш×В): – кроулера – вместе с излучателем и комплектующими |
1400×140×120 мм 2500×140×450 мм |
|
Вес: – кроулера – вместе с излучателем и комплектующими |
35 кг 55,5 кг |
Хит!
Рентгеновский кроулер «Фотон-200» предназначен для выполнения рентгеновского контроля сварных поперечных стыков трубопроводов диаметрами от 219 до 720 мм. Мощность рентгеновских аппаратов, которые можно использовать в составе кроулера: 180 – 200 кВ.
Доставим куда угодно
Работаем по всей России и СНГ
Своевременные поставки
Точные сроки
Гарантии от производителей
Оригинальная, качественная продукция
Всегда на связи
+7(495) 225-54-47
РЕНТГЕНОВСКИЙ КРОУЛЕР FOTON-200 (CR-219):
1. Кроулер спроектирован для выполнения неразрушающего контроля сварных
поперечных стыков трубопроводов диаметрами от 210 до 720 мм.
2. Мощность рентгеновских аппаратов, которые можно использовать в составе Кроулера: 180 — 200 кВ, (SITE-X C1802,SITE-X CP160CR, РПД180СВП).
3. Питание Кроулера осуществляется от высоко эффективных, морозостойких, герметичных литиевых аккумуляторов.
4. Оборудование имеет 24-х месячную гарантию, которая распространяется на электронные комплектующие и качество изготовления.
5. Полное дистанционное управление режимами движения, остановки и выполнения экспозиции осуществляется из вне трубопровода за счет использования управляющего магнетопа.
6. Параметры, обеспечивающие безопасное использование оборудования, включают в себя специальную схему предотвращающую несанкционированное движение и датчики остановки у торца трубы.
Рентгеновский кроулер «Фотон-200» представляет собой элемент самоходной системы, обеспечивающей автоматизацию рентгенологического контроля качества трубопроводных коммуникационных систем. Работает с рентгеновскими аппаратами, имеющими диапазон мощности 180-200кВ. Батареи обладают устойчивостью к холоду и увеличивают непрерывное время работы системы. Имеется возможность присоединения дополнительных датчиков и контроллеров.
Особенности и преимущества модели «Фотон-200»:
- диаметр исследуемых трубопроводных коммуникаций составляет 21,9-75 см — именно на этот диапазон рассчитана конструкция кроулера;
- для обеспечения автономного питания применяются морозоустойчивые аккумуляторы, увеличивая время непрерывной работы системы до 8 часов;
- время полного заряда аккумулятора составляет 5 часов, а срок службы — 10 лет;
- прибор оснащен микропроцессором, отвечающим за самодиагностику систем — он определяет неисправности и сигнализирует о них пользователю при помощи индикации на управляющей панели;
- также процессор управляет, сохраняет и передает на компьютер данные и файлы о процессе и результате рентгенологического диагностирования;
- устройство имеет предустановленные датчики-сигнализаторы, которые определяют окончание трубы, прекращая перемещение кроулера, и наличия жидкости (воды) — возвращая прибор в исходную точку с параллельной сигнализацией пользователю;
- управление осуществляется посредством специального пульта магнитного типа.
Характеристики
КомплектацияРекомендуемый комплект поставки:
Дополнительная информация
|
||||||||||||||||||||||||||||||||||
| Внесен в госреестр | Не внесен | |||||||||||||||||||||||||||||||||
| Поверка | Не включена в стоимость | |||||||||||||||||||||||||||||||||
| Производитель | «ИПЦ «КРОУЛЕР», Россия |
Рентгеновский кроулер «Фотон-200» отзывы
About this product reviews yet. Be the first!
РЕНТГЕНОВСКИЙ КРОУЛЕР FOTON-200:
1. Кроулер спроектирован для выполнения неразрушающего контроля сварных
поперечных стыков трубопроводов диаметрами от 210 до 720 мм.
2. Мощность рентгеновских аппаратов, которые можно использовать в составе Кроулера: 180 — 200 кВ, (Site-X180, РПД180СВП, ERESCO-160).
3. Питание Кроулера осуществляется от высоко эффективных, морозостойких, герметичных литиевых аккумуляторов.
4. Оборудование имеет 24-х месячную гарантию, которая распространяется на электронные комплектующие и качество изготовления.
5. Полное дистанционное управление режимами движения, остановки и выполнения экспозиции осуществляется из вне трубопровода за счет использования управляющего магнетопа.
6. Параметры, обеспечивающие безопасное использование оборудования, включают в себя специальную схему предотвращающую несанкционированное движение и датчики остановки у торца трубы.
Данный товар Вы можете приобрести по оформив заказ на нашем сайте.
Для этого на странице выбранного товара нажмите «Заказать» и заполните открывшуюся форму, после чего с Вами свяжется специалист нашего центра и
уточнит сроки и способ доставки.
Оплата производится по безналичному расчету
- Viber
- Я.Дзен
- YouTube
- Главная
- Радиографический контроль
- Рентгеновский кроулер ФОТОН-200
- 1
- Описание
- Полные характеристики
| Вес и размеры | ||
| Размеры | Кроулер | C рентгеновским излучателем РПД180СВП и комплектующими |
| Длина | 1,4 м | 2,5 м |
| Ширина | 0,14 м | 0,14 м |
| Высота | 0,12 м | 0,45 м |
| Вес | 35 кг | 55.5 кг |
| Управление | ||
| Принцип управления | Магнитная система управления CR40M | |
| Максимальная толщина стенки трубопровода | 40 мм | |
| Точность остановки | ±5 мм | |
| Передающее устройство (репер) | Репер с контролем разряда батареи | |
| Приемное устройство (приёмник) | Электромагнитный приемник низкой частоты с полосовым фильтром | |
| Нормальное время зарядки репера | 2,5 – 4 ч. | |
| Время непрерывной работы репера | 10 ч. | |
| Технические характеристики аппарата «РПД-180 СПК» | ||
| Напряжение питания постоянного тока, В | 48 | |
| Потребляемый ток, не более, А | 10 | |
| Мощность на аноде, Вт | 400 | |
| Размеры фокусного пятна, не более, мм | 3,5 х 1 | |
| Угол выхода пучка, градус | 40 х 360 | |
| Габаритные размеры моноблоков,мм | Ø120 х 890 | |
| Вес моноблоков, кг | 15 | |
| Питание | ||
| Литиевая аккумуляторная батарея | 48 В, 30 А-ч | |
| Нормальное время зарядки аккумуляторной батареи | 4 часа | |
| Расстояние автономного прохода от заряженного аккумулятора в трубопроводе | 6 000 м | |
| Допустимая температура | От — 45°С до + 70°С | |
| Время устанавливаемого облучения | от 0 до 999 сек. | |
| Минимальный/максимальный диаметр трубы. | 8” (219 мм) до 32″ (820 мм) | |
| Привод | ||
| Точность остановки | +/- 3 мм | |
| Торможение | динамическое | |
| Мотор привода | бесколлекторный 1 х 110Вт | |
| Защита мотора | автоматическая, под контролем процессора | |
| Скорость перемещения | 13 м/мин | |
| Допустимый наклон | 40% —22,2 ° |
