Электронный контроллер «Невский» отслеживает изменения температуры на улице и в соответствии с этим подает нужную команду котлу. Контроллер является энергосберегающим оборудованием и предназначен для управления электрическими, жидкотопливными, а так же любыми другими котлами, имеющими соответствующие сигналы цепи управления.
Установив контроллер «Невский», Вы можете не беспокоиться о колебаниях уличной температуры. Контроллер отследит изменения температуры на улице и в соответствии с этим подаст нужную команду котлу. Отопление всегда работает ровно, не допуская сильных колебаний температуры воздуха в помещении. Суммарная экономия электроэнергии в течение отопительного сезона при применении контроллера составляет 20-30%.
Технические характеристики электронного контроллера «Невский»:
- Питающее напряжение: 220 В
- Электропотребление: 3 ВА
- Длинна кабеля датчиков (Стандартная комплектация): Подкл. котла — 3 м; Т прямой – 5 м; Т комнатная – 5 м; Т уличная. – 15 м
- Размер температурного датчика: D=6 мм L=30 мм
- Диапазон изменения температуры: + 5 — + 80 оС
- Диапазон измерения температуры: — 55 — + 80 оС
- Точность измерения температуры: ± 1 оС
- Климатические условия эксплуатации: 0 ± 40 оС
- Класс защиты корпуса: IP30
- Габаритные размеры: 140х87х60 мм
- Масса: 350 гр
|
|
Управление котлом по уличной температуре
Параметры, которые можно задавать:
|
|
Управление котлом по температуре в помещении
|
|
|
|
Управление котлом по температуре в трубопроводе
|
|
Совместная работа Контроллера и GSM-Модуля
|
|
|
|
Управление каскадом из нескольких котлов
|
Температура воздуха в домах с водяным отоплением регулируется температурой теплоносителя, подаваемого в батареи. Когда уличная температура падает, температура теплоносителя должна увеличиваться и наоборот. На практике изменения температуры происходят столь часто, что единственным верным решением является установка автоматики.
Установив контроллер «Невский», Вы можете не беспокоиться о колебаниях уличной температуры. Контроллер отследит изменения температуры на улице и в соответствии с этим подаст нужную команду котлу. Отопление всегда работает ровно, не допуская сильных колебаний температуры воздуха в помещении. Суммарная экономия электроэнергии в течение отопительного сезона при применении контроллера составляет 25-35%.
Параметры, которые можно задавать:
- минимальная t° теплоносителя — для того чтобы не замёрз теплоноситель;
- максимальная t° теплоносителя — для дополнительной защиты котла от перегрева;
Настройка гистерезиса — точности поддержания температуры включения и выключения – экономит ресурсы контакторов
Жидкокристаллический дисплей отображает в реальном времени текущие рабочие параметры:
- установленная t°;
- уличная t°;
- комнатная t°;
- t° на выходе из котла
При работе по графикам возможно выбрать график
При работе по прямой выставлять температуру в прямой
При работе по комнатной выставлять комнатную температуру
Возможность поддержания температуры помещения по недельному программатору
Удобство работы
- Предельная простота подключения, и управления
- Небольшой размер и масса, легко монтируется на стене.
Безопасность эксплуатации
Самодиагностика: при возникновении сбоя в работе котла на экране высвечивается характер неисправности:
- Неисправность датчиков температуры
- Отсутствие протока (при установленном датчике)
- Отсутствие теплоносителя (при установленном датчике)
- Выключение при перегреве
- Защита от размораживания — не допускает падения t°; теплоносителя ниже установленного значения
Опции контроллера:
- GSM-модуль дистанционного управления котлом «Невский»,
- Датчик наличия теплоносителя — аварийно отключает котлы при пропадании теплоносителя
- Реле протока — аварийно отключает котлы при остановке циркуляции в системе
- Увеличение длины проводов датчиков температуры до 50м. (стандартная длина датчиков Т воды – 3м.; Т нар. – 6м; Т пом. – 15м.)
Описание
Электронный контроллер «Невский» отслеживает изменения температуры на улице и в соответствии с этим подает нужную команду котлу. Контроллер является энергосберегающим оборудованием и предназначен для управления электрическим котлом «Невский»
Установив контроллер «Невский», Вы можете не беспокоиться о колебаниях уличной температуры. Контроллер отследит изменения температуры на улице и в соответствии с этим подаст нужную команду котлу. Отопление всегда работает ровно, не допуская сильных колебаний температуры воздуха в помещении. Суммарная экономия электроэнергии в течение отопительного сезона при применении контроллера составляет 20-30%.
Возможности контроллера:
1. Управление котлом по уличной температуре
- Регулирование температуры теплоносителя по графику, в зависимости от температуры наружного воздуха
- 16 температурных графиков один из которых может установить сам пользователь
- Настройка гистерезиса — точности поддержания температуры включения и выключения – экономит ресурсы контакторов.
- Возможность поддержания температуры помещения по недельному программатору;
- Параметры, которые можно задавать:
- Минимальная t° теплоносителя — чтобы в системе не замёрз теплоноситель;
- Максимальная t° теплоносителя — для дополнительной защиты котла от перегрева;
2. Управление котлом по температуре в помещении
- Регулирование температуры теплоносителя по датчику комнатной температуры
- Настройка гистерезиса — точности поддержания температуры включения и выключения – экономит ресурсы контакторов.
- Возможность поддержания температуры помещения по недельному программатору;
- Параметры, которые можно задавать:
- Минимальная t° теплоносителя — чтобы в системе не замёрз теплоноситель;
- Максимальная t° теплоносителя — для дополнительной защиты котла от перегрева;
3. Управление котлом по температуре в трубопроводе
- Прямое регулирование температуры теплоносителя в трубопроводе на выходе из котла
- Настройка гистерезиса — точности поддержания температуры включения и выключения – экономит ресурсы контакторов.
- Возможность поддержания температуры помещения по недельному программатору;
- Параметры, которые можно задавать:
- Минимальная t° теплоносителя — чтобы в системе не замёрз теплоноситель;
- Максимальная t° теплоносителя — для дополнительной защиты котла от перегрева;
4. Совместная работа Контроллера и GSM-Модуля
- Установка температуры в помещении с помощью SMS
- Управление температурой по прямой и графикам
- Включение и выключение котла с помощью SMS
- Оповещение об отклонениях в работе котла по SMS
- Получение сигналов от охранной сигнализации
- Есть возможность управления дополнительным оборудованием
5. Управление каскадом из нескольких котлов
- От 1го до 6-и котлов в погодозависимом режим или по температуре в помещении
- Каскадное включение котлов
- Настройка гистерезиса — точности поддержания температуры включения и выключения – экономит ресурсы контакторов.
- Возможность поддержания температуры помещения по недельному программатору;
- Параметры, которые можно задавать:
- Минимальная t° теплоносителя — чтобы в системе не замёрз теплоноситель;
- Максимальная t° теплоносителя — для дополнительной защиты котла от перегрева;

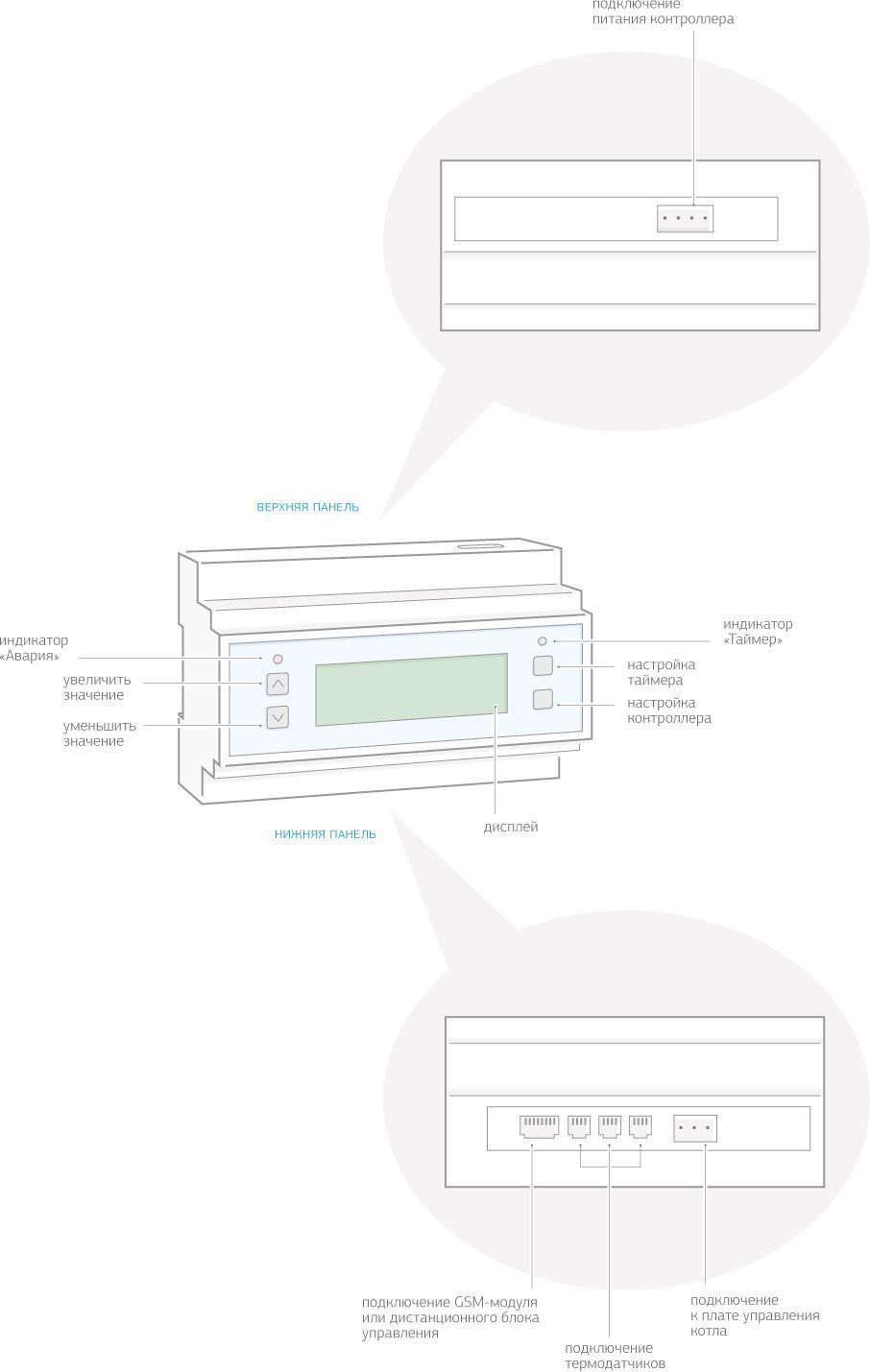

Устройство

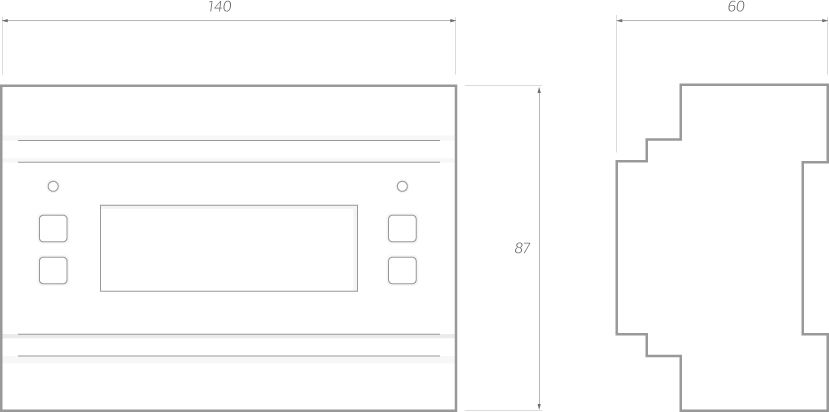

Габариты
Часто задаваемые вопросы
Как я могу вернуть (обменять) товар?
В течение 7 дней вы можете вернуть или обменять товар. Для этого необходимо обратиться в Службу Контроля Качества на бесплатную линию 8 (800) 775 22 19 доб 140. Вернуть товар Вы можете самостоятельно, либо силами нашего отдела доставки.
Товар сломался до окончания гарантийного срока
Можете обратиться в сервисный центр производителя в Вашем городе по контактам указанным в гарантийном талоне, либо в службу контроля качества MirCli на бесплатную линию 8 800 775 22 19 доб 140. В случае невозможности проведения гарантийного ремонта в установленный законом срок, товар будет заменен.
Как отремонтировать товар если гарантия закончилась?
Вы можете обратиться в нашу службу контроля качества на бесплатную линию 8 (800) 775 22 19 доб 140. Мы имеем договоренности с сервисными центрами по постгарантийному ремонту. В большинстве случаев посгарантийный ремонт осуществляется бесплатно.
Я обнаружил повреждение после приемки товара
Товар ненадлежащего качества подлежит замене в течение 7 дней. При наличии видимых механических повреждений, обнаруженных после приемки товара, Вам необходимо выслать фотографии поврежденного товара на почту 140@mircli.ru. Каждый случай тщательно разбирается Службой Контроля Качества.
Что нужно проверить при получении заказа?
Проверьте соответствие маркировки заказанного товара в чеке и на самой коробке, а также убедитесь в отсутствии видимых механических повреждений коробки или самого товара.
- Главная
- ОТОПЛЕНИЕ
- Котлы
- Автоматика
- Контроллер погодозависимый «Невский» КН-3
- Обзор
- Характеристики
- Отзывы (0)
Электронный контроллер «Невский» отслеживает изменения температуры на улице и в соответствии с этим подает нужную команду котлу. Контроллер является энергосберегающим оборудованием и предназначен для управления электрическими, жидкотопливными, а так же любыми другими котлами, имеющими соответствующие сигналы цепи управления.
Установив контроллер «Невский», Вы можете не беспокоиться о колебаниях уличной температуры. Контроллер отследит изменения температуры на улице и в соответствии с этим подаст нужную команду котлу. Отопление всегда работает ровно, не допуская сильных колебаний температуры воздуха в помещении. Суммарная экономия электроэнергии в течение отопительного сезона при применении контроллера составляет 20-30%
Для котла«Промышленный» и любые другие котлы
Устройство
Технические характеристики
| ПОКАЗАТЕЛИ | ЕД. ИЗМ. | КОНТРОЛЛЕР КН-3 |
| Питающее напряжение | В | 220 |
| Электропотребление | В А | 3 |
| Длинна кабеля датчиков (Стандартная комплектация) | м | Т прямой – 5 Т комнатная – 5 Т уличная. – 15 |
| Размер температурного датчика | мм | D=6 L=30 |
| Диапазон изменения температуры | °С | 5 + 80 |
| Диапазон измерения температуры | °С | -55 + 80 |
| Точность измерения температуры | °С | ± 1 |
| Климатические условия эксплуатации | °С | 0 ± 40 |
| Класс защиты корпуса | IP | 30 |
| Габаритные размеры | мм | 140х87х60 |
| Масса | гр | 350 |
