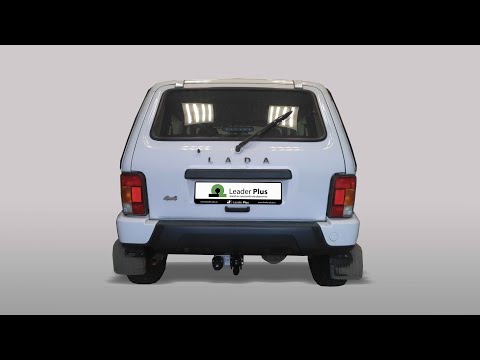

Как установить фаркоп на ниву 2121 видео инструкция

На Ниву часто устанавливают фаркоп. С помощью этого изделия, появляется возможность для транспортировки прицепов и других автомобилей. На легковых авто на которые ставятся ТСУ используют фаркоп, оснащенный сцепным шаром. Эта конструкция позволяет соединить дышло прицепа и крюк без образования серьезного люфта между ними. Некоторые модели автомобилей оснащены данным устройством штатно. Что касается Нивы, то завод-производитель не устанавливает фаркоп, однако конструкция машины предусматривает монтаж ТСУ на транспортное средство.

Виды

Перед тем, как монтировать фаркоп на Ниву 2121, и прочие модификации Lada 4×4, следует ознакомиться с видами ТСУ:

• Съемный.

Тяговое сцепное устройство крепится на двух или более болтах. В случае необходимости, деталь может быть полностью демонтирована. Походит для установки на ВАЗ 21213 и другие модели.

• Несъемный.

Данный вариант фаркопа достаточно трудно демонтировать, так как он закреплен на специальных площадках, с помощью крупных болтов (также часто деталь «наглухо» приваривают к крепежному механизму). Может быть установлен на моделях 2121, 21213 и других Нивах.

• Быстросъемный.

Крюк, сцепной шар ТСУ легко снять. Эти Комплектующие хранят отдельно от остальной конструкции фаркопа, и используют при необходимости. Фиксирующая муфта, слегка выходит за границы заднего бампера автомобиля. Деталь устанавливается на многие модели Нивы. К примеру, автомобиль ВАЗ 21214 со съемным шаром ТСУ особенно популярен среди автолюбителей.

• Быстросъемный, оснащенный вертикальным креплением.

В данной конструкции, крюк вынимается вниз. После демонтажа крепления не видно, так как оно отклоняется под днище автомобиля. Такой фаркоп устанавливается на ВАЗ 2131 и другие модели Lada 4×4.

При выборе фаркопа, следует обратить внимание на цифры, указанные на детали. Они обозначают максимальную тягловую нагрузку, и являются подтверждением оригинальности изделия.

При выборе фаркопа на Ниву, нужно обратить внимание на продукцию фирм-производителей: «Босал», «АвтоС», «Авто-Хак».

Нюансы установки

Перед установкой фаркопа на Ниву, следует провести ряд подготовительных мероприятий:

• Поставить автомобиль на эстакаду, смотровую яму или приподнять заднюю часть машины с помощью домкрата.
• Обесточить автомобиль.
• Снять с машины молдинги, брызговики, пластиковые накладки.
• Демонтировать колеса.
• Освободить багажник и снять обшивку.

Многие модели Нивы оснащены штатными местами для крепления фаркопа.

После окончания подготовки, приступают непосредственно к монтажу детали:

1. С помощью двух болтов, к тяге крепят поперечину.
2. Под бампер ставят фаркоп. Важно учитывать, что при верной установке задний уголок ТСУ упирается в поперечную балку авто, но при этом не мешает работе узлов автомобиля.
3. С помощью двух хомутов, крепят на держателе бампера поперечину тяглового устройства.
4. Заднюю часть фаркопа прижимают снизу к поперечному лонжерону, через него сверлят два отверстия диаметром 1,05 см. Со стороны салона рассверливают полученные отверстия до диаметра 1,08 сантиметра и глубины 0,5 см. В полученные ниши устанавливаются четыре втулки, идущие в комплекте к фаркопу.
5. В области багажника, в держателях бампера также высверливаются два отверстия диаметром 1,25 сантиметров. Далее, по аналогии, они расширяются до 1,8 сантиметров, и в них вставляются втулки.
6. Далее монтируется подрозетник и устанавливается непосредственно сам шар.

В завершении работы, на машину устанавливают ранее демонтированные детали и защитный колпачок на шар ТСУ.

Принято считать, что тяговое сцепное устройство не уменьшает дорожный просвет транспортного средства. Кроме тех случаев, когда на авто ставится усиленный бампер вместе с фаркопом.

Подключение розетки устройства

Что касается схемы подключения розетки, предназначенной для обеспечения током прицепного устройства, то она рассчитана на то, что второй и пятый контакт остаются свободными. На первый контакт припаивается желтый провод ТСУ, он отвечает за левый поворот, на третий – желто-зеленый (выступает в роли массы прицепа). Четвертый контакт отведет под припаивание белого провода, который будет обеспечивать работу правого поворота, шестой – красный, отвечающий за стоп-сигнал, ну а функционируют габаритные огни благодаря голубому проводу, припаянному к седьмому контакту.

Подготовка проводов прицепа легкового автомобиля к пайке, осуществляется по следующей инструкции:

• Провода (за исключением голубого), выпускаются из кабеля на 2 сантиметра.
• Зачищаются от изоляции на 7 миллиметров (голубой на 13-14 миллиметров, кроме того, он обрезается на конце на 0,5 сантиметра).
• Питание подается от коннекторов, расположенных на задних фонарях.

При подключении розетки, необходимо позаботиться о хорошей изоляции. При попадании воды на контакты, произойдет окисление, и он станет нерабочим. Велик риск возникновения короткого замыкания. В качестве изоляционных материалов выступает резиновая прокладка, идущая в комплекте с розеткой и герметик.

Правила эксплуатации

Чтобы деталь прослужила достаточно долго, и не возникло проблем с ГИБДД, следует соблюдать следующие правила эксплуатации ТСУ на автомобиле:

• Перед монтажом ТСУ, следует уточнить, предусматривает ли производитель транспортного средства, установку данного оборудования. Если этого не сделать, и не зарегистрировать внесение изменений в конструкцию автомобиля, то могут возникнуть проблемы с ГИБДД.
• При транспортировке прицепа, имеющего полную массу близкую к максимальному значению, максимально допустимая скорость автомобиля не должна превышать показатель в 90 километров в час.
• Регулярно проверять затяжку соединений ТСУ. Специалисты рекомендуют проводить эту операцию Специалисты рекомендуют проводить эту операцию через каждые 1000 км автопробега.
• Чтобы обезопасить неиспользуемое долгое время изделие от разрушения, и уберечь от негативного воздействия окружающей среды, используют защитный колпачок и специальную смазку.
• Царапины и сколы, возникающие на детали в процессе эксплуатации, покрываются специальным восстанавливающим составом. Кроме того, с нее регулярно следует удалять влагу, соль и грязь. Это необходимо для защиты ТСУ от коррозии.

При бережном использовании ТСУ, деталь прослужит 10 лет.

Самостоятельное изготовление фаркопа

Несмотря на продажу готовых фаркопов, автомобилисты самостоятельно изготавливают ТСУ для Нивы. Для самостоятельного конструирования изделия потребуется:

1. Подготовить чертеж будущей детали. Его можно создать самостоятельно, заказать у специалиста или скачать в интернете. В технической документации должны быть указаны размеры всех компонентов ТСУ и тип крепежей.
2. Приобрести высококачественные материалы. Использование некачественного металла приведет к быстрому выхожу фаркопа из строя.
3. Обеспечение надежного соединения всех частей ТСУ между собой. Одним из наиболее популярных видов самодельных фаркопов является несъемный. Данный выбор объясняется относительной простотой конструкции и отсутствием в ней подвижных механизмов и элементов.

Качество самодельного ТСУ окажется на порядок хуже серийного. Кроме того, возникнут существенные проблемы с регистрацией самодельной детали в ГИБДД. Также необходимо позаботиться о правильной установке. В противном случае, при использовании фаркопа может быть разрушена задняя часть автомобиля.

Нива – легковой автомобиль повышенной проходимости. Транспортное средство используют для поездок за город, путешествий на рыбалку и охоту. Также машина часто выступает в роли буксира для застрявших транспортных средств. Установив фаркоп, вы в полной мере сможете насладиться эксплуатацией автомобиля.

Актуальное

Здравствуйте, дорогие друзья! Сегодня речь пойдет про фаркоп на Ниву. Только о ТСУ на Шевроле Ниву мы уже с вами говорили, потому сегодняшний материал будет посвящен классическому отечественному внедорожнику.

Фаркоп Нивы должен соответствовать спецификациям автомобиля. То есть учитывается нагрузка на сам фаркоп, его грузоподъемность, тип используемого прицепа. Тут вам лучше отталкиваться от конкретно вашего авто, поскольку это может быть 2131, 2121, 21214, 21213, версия Урбан или даже Бертоне. Это далеко не полный список вариантов Нивы, которые выпускает и выпускал наш завод.

Конструктивно вы должны получить сцепной шар фаркопа, который будет соединяться со сцепной головкой, устанавливаемой на дышло прицепа. Такое устройство заменило обычный крюк и стало настоящим прорывом, поскольку удалось избавиться от люфта между крюками и дышлом.

Выбор ТСУ

Предусмотрен ли на Нивах вариант установки фаркопов, если изначально с завода машина шла без него? Да. На этих отечественных кроссоверах предусмотрены специальные отверстия, потому монтируется ТСУ в штатные места. Но также потребуется дополнительно просверлить несколько отверстий. Тут уже смотрите конкретно на свою машину.

Автовладельцам Нивы предлагается установка нескольких вариантов ТСУ:

• неснимаемые или несъемные, на которых крюк или сцепной шар приварен к основанию;
• условно-съемные, крепление которых осуществляется несколькими болтами;
• быстросъемные, имеющие немного выступающую муфту для фиксации, которые позволяют хранить крюк с шаром отдельно;
• быстросъемные с вертикальным типом крепления, где крюк вынимают вниз, а крепежа не видно;
• автоматические с крюком, который отклоняют вниз, но конструкция остается несъемной.

Скажу сразу, что съемный шар для меня более предпочтительный, поскольку такая конструкция позволяет использовать ТСУ только по мере необходимости. Причем лучше брать быстросъемные устройства, ведь для откручивания нескольких болтов придется потратить довольно много времени.

Для ВАЗ Нива 4×4 обычно предпочитают выбирать наиболее простые варианты фаркопов. Они недорогие, можно приобрести за несколько тысяч рублей. Хотя тут есть и свои недостатки.

Альтернативные варианты ТСУ

Существуют альтернативные решения, которые хотел бы с вами обсудить.

• Усиленный бампер с фаркопом. Сейчас очень большой популярностью пользуется фаркоп Нивы Шевроле с защитой бампера. Но и на классическую Ниву никто не мешает его поставить. Это готовый бампер, в который вмонтировано ТСУ. Продукция фирмы Bosal (Босал) или РИФ обойдется примерно в 30 тысяч рублей. Эта стоимость оправдана, поскольку вы получаете бампер с мощной калиткой и усилителем, обеспечивающие высокую степень жесткости и устойчивость к нагрузкам. Позволяет тащить за собой более тяжелые грузы. При этом монтаж осуществляется на обычные кронштейны кузова кроссовера и никакая доработка не требуется;
• Фаркоп под квадрат. Еще один вариант заднего бампера. Стоит примерно в 2 раза дешевле предыдущего ТСУ. Но потребуется отдельно купить себе шаровый узел. Пользуется большим спросом из-за цены, удобства эксплуатации и выдерживаемых нагрузок. Да и выглядит довольно оригинально по сравнению со стандартными фаркопами. Только смотрите на цифры, указанные на ТСУ. Они говорят о допустимых тяговых нагрузках и дополнительно помогают удостовериться, что перед вами не подделка.

Вообще тема силового бампера для Нивы заслуживает отдельного внимания.

К каждому фаркопу приложена схема подключения и установки, есть в комплекте розетка фаркопа и инструкция о том, как осуществляется подключение розетки и всей электрической составляющей.

Некоторые предпочитают собирать фаркоп своими руками, опираясь на чертежи, фото и видео инструкции. Лично мое мнение, это не самый лучший вариант. Чтобы собрать полноценный качественный фаркоп, требуется учитывать все размеры, подбирать высококачественные материалы, использовать соответствующие провода для электрики и так далее. И сколько стоит собрать самодельное ТСУ? Если качественное и надежное, то примерно столько же, сколько стандартный заводской фаркоп. Это мнимая экономия денег. Цена будет одинаковой, а вот качество конструкции нет. Плюс самодельный фаркоп регистрировать сложнее, могут возникнуть проблемы при оформлении.

Советую отдельно предварительно ознакомиться с тем, можно ли устанавливать себе ТСУ и что об этом сейчас говорит ПДД.

Рекомендации по монтажу

Вы уже определились, что ставим на Ниву, нашли артикул товара, приобрели его и готовы приступать к монтажу.

А как вы делали? Сначала купили прицеп, а потом фаркоп, либо наоборот? Напишите в комментариях. И не забудьте почитать о подводных камнях покупки легковых прицепов через Интернет.

Если вам захотелось купить бу фаркоп, то тщательно проверьте его качество и состояние. Все же длительная эксплуатация могла негативно отразиться на надежности ТСУ. Вот почему лучше покупать новый фаркоп Нивы.

Ну да ладно, решать вам. Мы же переходим к вопросу о том, как установить на автомобиль тягово-сцепное устройство.

• Сначала снимите все молдинги, брызговики, бампера, противотуманные фары, задний усилитель и глушитель. То есть все то, что может вам помешать в процессе монтажа ТСУ;
• В некоторых Нивах или при каких-то доработках приходится снимать задние колеса, вывешивать машину с помощью домкратов или ставить ее на яму;
• Достаньте все лишнее из багажника. Тут могут возникнуть проблемы у машин с ГБО. Если внедорожник переделан под газ, то в багажнике наверняка будет стоять баллон с газом. Демонтировать его сложно, а осуществлять работы сварочными аппаратом и дрелью — не самая здравая мысль. Придется или отказаться от идеи установки, либо доверить это специалистам. Я не могу позволить себе советовать работать в таких условиях своими руками;
• Если с доступом к багажнику все хорошо, поднимите пол, снимите обшивку;
• К тяге крепится поперечина с помощью двух гаек и болтов (их размер будет М12×40). Затем фаркоп заводится под бампер так, чтобы задний угол упирался в поперечную балку кроссовера. Так удастся зафиксировать поперечину ТСУ двумя хомутами к держателю вашего бампера на авто;

• Задний угол фаркопа прижимается к поперечной балке снизу, и просверливается через него пара отверстий на 10,5 мм. Из салона отверстия просверливаются дальше, чтобы получить диаметр 18 мм и глубину 5 мм. В них устанавливаются втулки, идущие в комплекте. Всего 4 штуки;
• В районе багажника делается пара отверстий диаметром 12,5 мм в держателях от бампера и расширяются до 18 мм, чтобы вставить втулки;
• Далее очередь за подрозетником и электрической частью. Здесь нужно отталкиваться от заводского руководства к Ниве и инструкции к приобретенному ТСУ. На Нивах используются семиконтактные разъемы, где 2 и 5 окажутся свободными согласно схеме. Розетка будет соединяться с вилкой прицепа для возможности осуществлять управление оптикой;
• Завершается все обратной сборкой демонтированных деталей и проверкой функционирования всех составляющих.

Поздравляю, вы все сделали своими руками! Ура!

Подводим итоги

Практика наглядно показывает, что даже при отсутствии богатого опыта реально своими силами установить на любой автомобиль, включая Ниву, тягово-сцепное устройство. Но если присутствует доля неуверенности, вы сомневаетесь в своих знаниях и возможностях, тогда доверьте работу специалистам.

Вы же можете пока приобрести себе прицеп, подобрать для усовершенствованной Нивы экспедиционный багажник или любой другой вариант багажника на крышу, поскольку внутреннего объема багажного пространства такой машины явно недостаточно.

Для поклонников рыбалки, охоты, трофи-рейдов или просто жителей регионов с очень плохими дорогами настоящим спасением станет установка лифт-комплекта. Он повышает проходимость машины, плюс придает ей внешний вид настоящего покорителя бездорожья.

Решать в любом случае только вам. Мне же остается попрощаться и пожелать всего самого наилучшего. Новые материалы уже совсем скоро!

Спасибо за внимание! Подписывайтесь, оставляйте комментарии, задавайте вопросы и приглашайте к нам своих друзей!

 19 февраля 2020
 Лада.Онлайн
 26 943


---



В качестве дополнительного оборудования на автомобили LADA 4×4 (ВАЗ 2121 и ВАЗ 2131) может устанавливаться тягово-сцепное устройство (ТСУ или фаркоп). Конструкция внедорожника предусматривает возможность установки фаркопа без сверления отверстий в кузове. Далее представлена инструкция по самостоятельной установке и подключению штатного фаркопа на Lada 4×4.

Потребуется

Артикулы оригинальных аксессуаров:

• 99999212107216 Тягово-сцепное устройство Lada 4×4 (без электропроводки), цена около 5000 рублей
• 99999000017182 Комплекты электропроводки необходимы для подключения розетки тягово-сцепного устройства, цена около 750 рублей.



Установка

На рисунке 2-18 приведен основной вариант ТСУ, устанавливаемый на автомобиль LADA 4×4:



Рисунок 2-18 – Конструкция и комплект поставки ТСУ LADA 4×4: 1 – планка закладная; 2 – втулка; 3– штанга в сборе с кронштейнами; 4 – подрозетник; 5 – крюк

Отвернуть с правой и левой стороны болт 2, рисунок 2-19, крепления кронштейна 1 бампера (головка сменная 19, вороток).

Отвернуть задний болт 3 крепления буксирной проушины 4, при ее наличии на автомобиле (головка сменная 17, вороток).



Рисунок 2-19 – Подготовка к установке ТСУ: 1– кронштейн заднего бампера; 2 – болт крепления кронштейна; 3 – болт крепления буксирной проушины; 4 – буксирная проушина

Установить на кузов штангу ТСУ и закрепить ее на кронштейнах бампера, не затягивая, штатными болтами, предварительно установив внутрь кронштейнов упорные втулки из комплекта поставки.

Установить на место и завернуть задний болт буксирной проушины. В случае отсутствия на автомобиле буксирной проушины, закрепить штангу болтом и закладной планкой из комплекта поставки (головка сменная 17, вороток).

Затянуть болты крепления кронштейнов бампера (головка сменная 19, вороток).

Установить на штангу крюк 5, см. рисунок 2-18, и подрозетник 4 (ключ гаечный 19, головка сменная 19, вороток).

Произвести монтаж и подключение электрооборудованиия ТСУ

Моменты затяжки резьбовых соединений:

• М6 – 9,8 Нм (0,98 кгс/м);
• М8 – 24,0 Нм (2,4 кгс/м);
• М10 – 47,0 Нм (4,7 кгс/м);
• М12 – 81,0 Нм (8,1 кгс/м).

Техническое обслуживание ТСУ заключается в периодическом осмотре, подтяжке болтовых соединений, проверке геометрических параметров сцепного шара.

Периодичность технического обслуживания ТСУ проводить совместно с техническим обслуживанием автомобиля.

Подключение

Схема подключения:

Контакт	Место соединения
1	Левый поворот
2	ПТФ
3	Масса
4	Правый поворот
5	Задний ход
6	Стоп-сигнал
7	Габариты



Напомним, другие доработки LADA 4×4 найдете в этой категории.

Ключевые слова: багажник 4х4

Поделиться в социальных сетях:

Комментарии

Гости не могут оставлять комментарии в новостях, пожалуйста авторизируйтесь.

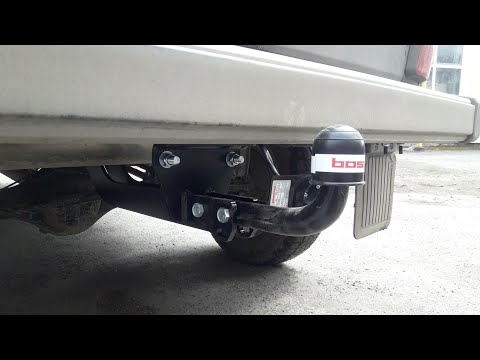

Всем привет! Еще до покупки Нивы заказал новый фаркоп фирмы Bosal, ибо часто приходится что то перевозить.
Купил я его по рекомендации Сережи Романова, если Вы интересуетесь доработками Нивы, то явно знаете кто это такой. В общем на его Ниве стоит точно такой же.
Если Вам лень читать этот текст по установке фаркопа, то вот в видеоформате все тоже самое.

Но знаю, что не все могут смотреть видео, потому что сидят на работе, поэтому все тоже самое опишу в текстовом формате.
Вот такая комплектация

Первым делом ставим трубу и слегка закручиваем болты, не затягивая их

Трубу нужно ставить углом 90 градусов на внешнюю сторону, иначе она упрется в кузов машины

Далее берем силовую часть, и так же слегка наживляем болты, соединяя с трубой

В балке есть 2 отверстия, куда вставляете болты, и затягиваете их

После этого можно затягивать болты, соединяя силовую часть с трубой

После этого затягиваете болты крепления трубы фаркопа к трубам, которые держат бампер.

Как видно, слева один болт упирается в выхлопную трубу, поэтому просто спиливаете его болгаркой
Далее вставляете сам съемный квадрат, и фиксируете это все шплинтом.

Вставляете шар, и закручиваете его

Обратите внимание, у этого фаркопа есть 2 положения.
Если у Вас высокий прицеп на больших колесах, то возможно Вам подойдет такое положение

У меня же прицеп низкий, поэтому все останется как на предыдущей фотографии.
Смазываем все это дело литолом, и надеваем колпачек, Все! Фаркоп готов!

На фаркопе снизу есть болт, к которому можно прикрепить цепи прицепа, чтобы в случает отцепления дышла от шара прицеп остался на фаркопе.

Но чем мне он понравился, так это двумя отверстиями в нижней части. Болт отворачивать каждый раз очень неудобно, поэтому я просто буду вщёлкивать в эти отверстия 2 карабина.

Ну и самое главное — проверка как все это работает.

Поскольку прицеп на момент установки фаркопа находился вот в таком состоянии,

то одолжил прицеп у знакомых

2.5 года назад прицеп был вот таким новеньким

но летом попал в ДТП, разъезжался со встречкой, Ниву (уже бывшую) успел вырулить, она не пострадала, а вот прицеп не успел и врезался в знак, его оторвало от фаркопа, у него в одном месте погнуло раму, погнуло ось, а в остальном его потрепала жизнь и нещадная эксплуатация.
Сейчас он уже восстановлен, немного по другому выглядит, его Вы можете посмотреть в видео.
На этом все, спасибо за внимание и до Новых встреч!
Как и обещал постараюсь каждый пост выкладывать в текстовом и видео формате, сегодня видео немного скучное, ибо техническое, и на улице было -19 градусов, снимать перебивки не было никакого желания, и так замерз, а потом еще Ниву полчаса откапывал — решил срезать по полю в одном месте прямо с прицепом, и попал в тракторную колею. Буду очень благодарен всем подписавшимся на машину, и на канал.

Фаркоп брал тут
