Инструкция по заправке hp 117a

Posted by Общая 0 Comments

Ресурс, стр.	1000
Совместимый тонер:	Samsung CLP-300/310/315/320/325/CLX2160/3160
Масса тонера:	60-70
Чип:	Работу не блокирует

Перед заправкой картриджа осмотрите вал переноса тонера и кромку дозирующего лезвия. Если кромка лезвия имеет дефекты, или вал переноса имеет механические повреждения поверхности, то дальнейшую заправку лучше не проводить, так как печать будет не качественной. Картридж лучше заменить но новый или приобрести первопроходный (Virgin).

В настоящее время выпущены следующие аппараты к данному картриджу:
HP Color Laser 150a
HP Color Laser 178a
HP Color Laser 179a

Номера картриджей и их ресурс:

HP Laser 117A, Black W2070A ресурс 1000 страниц
HP Laser 117A, Cyan W2071A ресурс 700 страниц
HP Laser 117A, Yellow W2072A ресурс 700 страниц
HP Laser 117A, Magenta W2073A ресурс 700 страниц

Необходимые инструменты:
Пылесос для тонера
Маленькая плоская отвертка
Крестообразная отвертка
Канцелярский нож или скальпель
Термоклей
ПаяльникНеобходимые принадлежности:
Ватные диски
Ватные палочки
Токопроводящая смазка
Изопропиловый спирт

На стороне с контактами, открутите два винта, удерживающие боковую крышку и снимите ее.

Открутите один винт на торцевой крышке с шестернями

С помощью острого ножа или скальпеля, срежьте пластиковую заклепку.

Снимите боковую крышку, закрывающую шестерёнки.

Открутите два винта с дозирующего лезвия (будьте крайне осторожны, металлическая кромка лезвия очень тоненькая и очень легко повреждоется). Обратите внимание на две пластины-прессы на каждой стороне. Они обеспечивают давление на ракель. Не потеряйте их!

Осторожно подденьте крышку с помощью обыкновенной отвертки и снимите её. Очистите металлические втулки ватной палочкой, смоченным в изопропиловом спирте. Снимите зеленую пластмассовую втулку.

Снимите шайбу и шестерню с оси вала переноса.

Снимите три оставшиеся шестерни, два винта и внутреннюю зубчатую пластину.

Снимите вал переноса.
ВНИМАНИЕ будьте осторожны, чтобы не потерять зеленые втулки, которые находятся по обеим сторонам вала.

Очистите вал переноса ватным диском смоченным в изопропиловом спирте. Очистите отсек для отработанного тонера (для этого лучше использовать тонерный пылесос).

Отверстия для засыпки тонера в таких картриджах запаяно, поэтому нужно сделать отверстие, чтобы можно было очистить бункер и заправить картридж. Найдите на картридже пресс-след круглой формы на гладкой части картриджа.

Разогретым паяльником расплавьте отверстие в картридже размером 19 мм. (3/4’’). Будьте осторожны, чтобы не повредить пластик внутри бункера.

Аккуратно очистите расплавленные зазубрины вокруг отверстия канцелярским ножом или скальпелем.

Пропылесосьте камеру для тонера

Установите вал переноса в соответствии с положением зеленых втулок, вставьте длинную сторону вала в поддерживающий паз.

Установите зеленую втулку на противоположной стороне.

Установите внутреннюю зубчатую пластину, два винта и четыре шестерни.

Установите на шестерни крышку и один винт. На место заклёпки, которая была вырезана, нанесите пару капель термоклея.

Установите боковую крышку на стороне контактов и прикрутите ее двумя винтами.

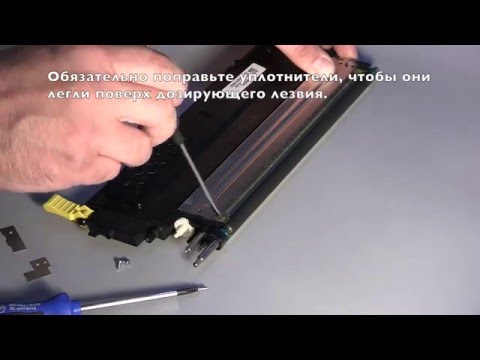

Установите лезвие и специальные прижимные пластины ракеля на их места и прикрепите двумя винтами.

Засыпьте тонер в картридж

Заклейте отверстие (можно использовать армированный скотч или другую плотную самоклеющуюся основу). Убедитесь в отсутствии просыпаний тонера из под заклеенного отверстия.

Для замены чипа возьмите маленькую металлическую линейку и разместите её вдоль края картриджа, как показано на рисунке.

Прочным острым ножом сделайте надрез на крышке чипа.

Осторожно разрезайте вдоль линии, пока крышка чипа не будет срезана.

Замените старый чип на новый и заклейте края термоклеем как показано на рисунке.

Картридж готов к раб

Источник

Недавно на рынке появился новые цветные лазерные принтеры из серии HP Color Laser 150a, 150nw, 178nw MFP, 179fnw MFP. Суть заключается в том, что картриджи в них нет смысла заправлять, не прошив принтер, так как производитель посчитал нужным чтобы покупатель покупал только новые оригинальные картриджи за баснословные деньги. Но народ придумает любой способ чтобы выкрутиться и заправлять картриджи по дешёвке.

На сегодняшний день уже существует прошивка и заправка производиться легко и без всяких трудностей, главное не переборщить с граммами. Так на черный картридж HP W2070A приходиться 60 грамм тонера, а на цветные HP W2071A, W2072A, W2073A приходиться 45 грамм, главное не пересыпать иначе пойдут полосы и придется перезаправлять, что отнимет время и деньги. Если вы вдруг сами захотите заправить, то мы рекомендуем тонер Samsung CLP-300. В домашних условиях лучше картриджи не разбирать, проще сделать небольшое отверстие в нижней части картриджа, засыпать тонер и аккуратно его заклеить скотчем чтобы тонер не высыпался.

Между тем прошивку надо производить аккуратно по инструкции с оригинальными картриджами.

После прошивки чипы на картриджах нужно обязательно заклеить, во избежание блокировки принтера и других проблем, которые вам не нужны.

Сам по себе эти принтеры неплохи для домашних условий и цена и качество цветов очень хорошее, так что рекомендуем.
