D300—06—101 I56—1753—112

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ ДЫМОВОГО

АДРЕСНОГО ПОЖАРНОГО ИЗВЕЩАТЕЛЯ

ИП212—60А «Leonardo—O»

УСТАНОВКА БАЗ И МОНТАЖ АДРЕСНОЙ ШИНЫ

Базы В401L, В401LI устанавливаются непосредственно на поверхность, или с использова нием приспособления RMK400 — для утопленной

установки в подвесной потолок, либо с использованием монтажных комплектов SMK400E для открытой проводки и WB—1 для влажных

помещений. На рис. 1 показана схема подключения базы B401L к адресной шине (АШ) и к выносному оптическому сигнализатору (ВОС).

Установка извещателей и монтаж адресной шины должны проводиться в соответствии с требованиями действующих нормативных

документов (ГОСТ, СП и т.д.).

Извещатель пожарный адресный ИП212-60А с модулем адресным АМ-99 прошел сертификацию и испытанияна соответствие требованиям

пожарной безопасности, установленным в ГОСТ Р 53325-2009 и СП 5.13130.2009

ПРОГРАММИРОВАНИЕ ИЗВЕЩАТЕЛЕЙ СЕРИИ LEONARDO

В абсолютном большинстве случаев достаточно запрограммировать только адрес извещателя, сохранив другие установки

без изменения. Установки режимов работы извещателя записываются в энергонезависимую память и сохраняются при отключении

питания. Извещатели могут перепрограммироваться неограниченное число раз. Запись и считывание информации производится через

индикатор извещателя при использовании многофункционального пульта дистанционного управления (МПДУ) непосредственно или через

инфракрасный ретранслятор ИКР (см. Руководство по использованию МПДУ, ИКР I56-1720-003RU). Считывание/запись информации

производится МПДУ с расстояния 20 — 30 мм от индикатора, через ИКР — с расстояния 3 — 6 метров без отключения от адресной шины.

Запись/считывание адресов извещателей по цепи питания производится при использовании программатора адреса ПА. Запишите адреса

в извещатели и наклейте на них соответствующие номера (стикеры поставляются в комплекте с адресным модулем АМ-99). Для нумерации

баз (рис. 2) используются самоклеющиеся метки ADD-TAG (опция). Метка наклеивается на боковую поверхность базы, с указанием информации,

например, адрес извещателя, его тип и т.д.

Рис. 2. Нумерация баз

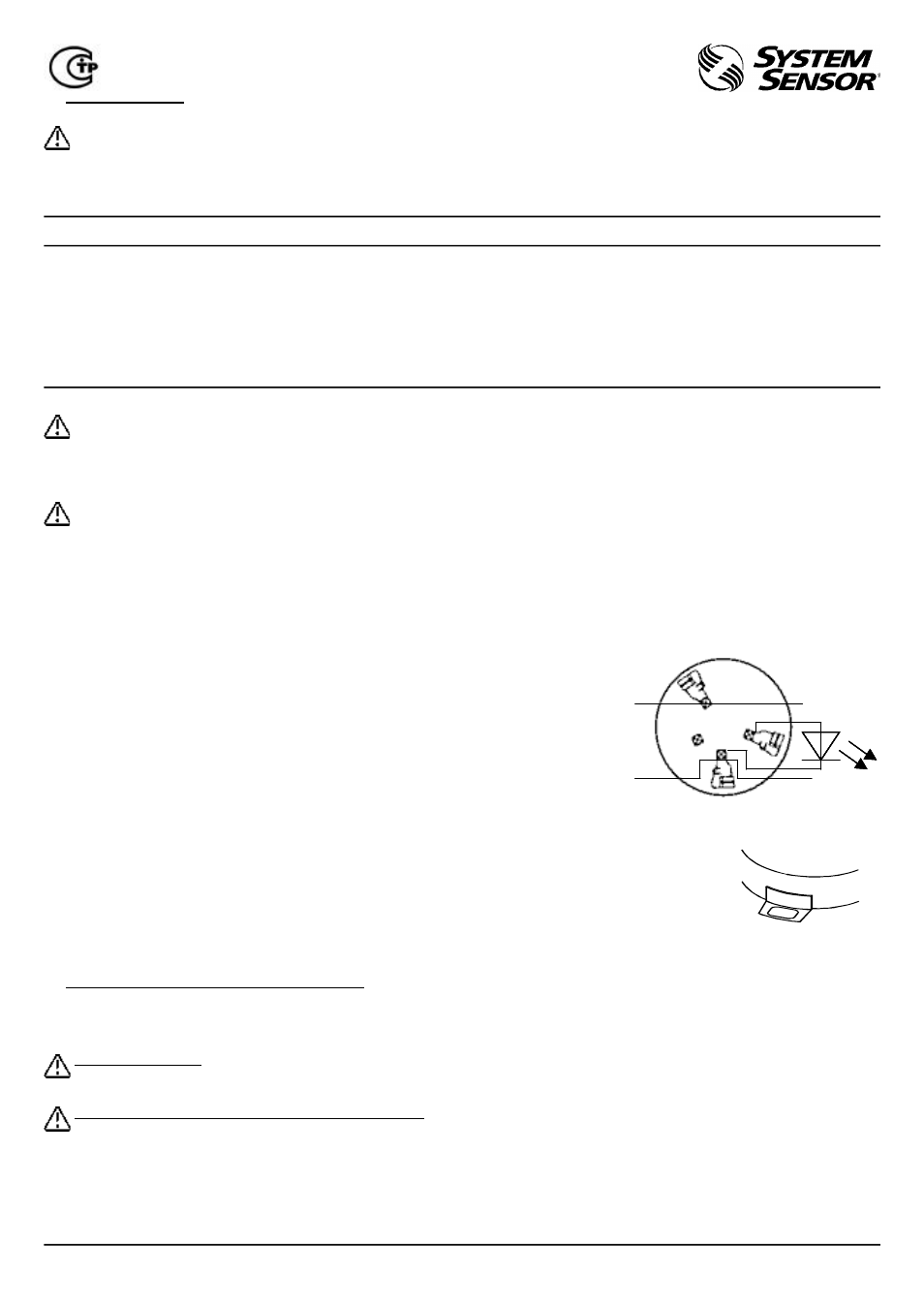

Рис. 1. Подключение базового основания

серии B401L

4

1

2

—АШ

+АШ

ВОС

+АШ

—АШ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Чувствительность извещателя (типовая):

повышенная 0,08 дБ/м

средняя (заводская установка) 0,12 дБ/м

пониженная 0,16 дБ/м

Площадь, контролируемая одним извещателем* 176,6 м

2

(при высоте защищаемого помещения

до 15м)

Допустимый уровень воздействия фоновой освещенности 12000 лк

Допустимая скорость воздушного потока до 20 м/сек

Помехоустойчивость (по НПБ 57-97):

к наносекундным импульсам напряжения 2 степень жесткости

к электростатическому разряду 2 степень жесткости

к электромагнитному полю 3 степень жесткости

Напряжение питания от 8 до 30 В

Номинальный ток потребления в дежурном режиме 120 мкА

Диапазон рабочих температур от -30

0

C до +70

0

C

Допустимая относительная влажность до 95%, без конденсации

Степень защиты оболочки извещателя,

при использовании монтажного комплекта WB-1 IP43

Габариты: высота с базой В401L, В401LI 45 мм

диаметр 102 мм

Вес, без учета базы 95 гр.

*) Максимальное расстояние между извещателями, извещателем и стеной определяется исходя из защищаемой области в

виде круга радиусом 7,5 м.

* — сохраняется предыдущее состояние реле ПОЖАР1, ПОЖАР2;

вкл/выкл — реле НЕИСПРАВНОСТЬ выключается примерно на 4 с один раз в минуту

Вид дисплея Содержание сообщения СОСТОЯНИЯ РЕЛЕ АМ—99

ПОЖАР1 ПОЖАР2 НЕИСПРАВНОСТЬ

П. Х Х Датчик номер ХХ в режиме ПОЖАР (первый сработавший) вкл выкл вкл

П Х Х Датчик номер ХХ в режиме ПОЖАР (любой другой, кроме первого) вкл вкл вкл

ЗА Короткое ЗАмыкание адресной шины * * вкл/выкл

НО Х Х Датчик номер ХХ Не Обнаружен * * вкл/выкл

ОС ХХ Отсутствует Связь с датчиком ХХ (включены два датчика с адресом ХХ) * * вкл/выкл

НС Нет Связи (опрос извещателей не производится) * * вкл/выкл

Н Х Х Датчик номер ХХ Неисправен (падение чувствительности) * * вкл/выкл

СО Х Х Датчик номер ХХ загрязнен (Срочное техническое Обслуживание) * * вкл/выкл

П Р О Г Включен режим ПРОГРАММИРОВАНИЕ извещателей * * вкл/выкл

. . . Извещатели Leonardo в режиме СБРОС выкл выкл вкл

Отключено напряжение питания модуля выкл выкл выкл

Соответствие требованиям пункта 13.3.3 Свода Правил СП 5.13130.2009 позволяет устанавливать один извещатель ИП212—60А на

помещение вместо двух неадресных извещателей. В системе Leonardo реализованы функции, повышающие достоверность обнаружения

пожара: микропроцессорная предварительная обработка информации, цифровая фильтрация сигналов, помехоустойчивое кодирование и

др. Функция автоматической компенсации запыленности дымовой камеры обеспечивает сохранение чувствительности извещателя на

установленном уровне при отсутствии ложных срабатываний, что существенно увеличивает периоды эксплуатации между техническим

обслуживанием. При достижении границы диапазона автокомпенсации на дисплее АМ-99 индицируется сообщение СО ХХ, после получения

которого необходимо в течении 1 — 4 недель провести техническое обслуживание извещателя ХХ (см. раздел ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ).

При отсутствии проведения технического обслуживания чувствительность извещателя начнет повышаться, что со временем

приведет к ложному срабатыванию. Компания System Sensor не гарантирует работоспособность извещателя без проведения

технического обслуживания.

Режим работы извещателя ИП212-60А индицируется трехцветным светодиодом:

— в дежурном режиме в момент опроса светодиод мигает зеленым цветом или не горит (в зависимости от установки);

— в случае обнаружения неисправности — мигает оранжевым цветом;

— при наличии признаков пожара светодиод непрерывно горит красным цветом.

К извещателю может быть подключен выносной оптический сигнализатор (ВОС) для индикации режима ПОЖАР (см. рис. 1). Допускается

подключение одного ВОС к нескольким извещателям ИП 212-60А. Схемотехнические и конструктивные решения, в том числе защитная

сетка, экранировка фотодиода и электронной схемы, обеспечивают высокоэффективную защиту от электромагнитных помех (в том числе

от сигналов сотовой связи), от насекомых и от пыли. Защита от коррозии на уровне требований стандарта EN 54-7 обеспечена герметизацией

электронной схемы и полимерным покрытием печатной платы.

ОБЩЕЕ ОПИСАНИЕ

Дымовые оптико—электронные адресные интеллектуальные извещатели ИП212-60А предназначены для обнаружения возгораний в

помещениях различных зданий и сооружений по увеличению оптической плотности среды при её задымлённости.

Извещатель ИП212-60А должен использоваться только с адресным модулем АМ—99 или с совместимым адресным приемно—

контрольным прибором (список совместимых панелей можно получить в компании “Систем Сенсор Фаир Детекторс”).

Максимум 99 адресных извещателей ИП212-60А, либо в любом сочетании с другими извещателями серии Leonardo, подключаются к

безадресному приемно—контрольному прибору (ПКП) через один адресный модуль АМ-99. Питание извещателей и связь с АМ-99 производится

по 2-х проводной адресной шине. Каждые 5 секунд контролируется состояние каждого извещателя — ПОЖАР/Дежурный режим/

работоспособность. Извещатель ИП212-60А и адресный модуль АМ—99 имеют функцию запоминания активизированного состояния. На 4-

х значном дисплее АМ-99 отображается адрес сработавшего или неисправного извещателя с соответствующими сообщениями:

ПРЕДУПРЕЖДЕНИЕ: в целях предохранения устройств в процессе доставки и при первой установке на извещатели

надеты пылезащитные крышки оранжевого цвета. Данные крышки не обеспечивают полную защиту от загрязнения,

поэтому перед началом строительных, ремонтных или иных видов работ, способствующих появлению большого количества

пыли в помещении, извещатели необходимо снять.

D300-06-101

I56-1753-112

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ ДЫМОВОГО

АДРЕСНОГО ПОЖАРНОГО ИЗВЕЩАТЕЛЯ

ИП212-60А «Leonardo-O»

УСТАНОВКА БАЗ И МОНТАЖ АДРЕСНОЙ ШИНЫ

Базы В401L В401LI устанавливаются непосредственно на поверхность или с использова нием приспособления RMK400 для утопленной установки в подвесной потолок либо с использованием монтажных комплектов SMK400E для открытой проводки и WB-1 для влажных помещений На рис 1 показана схема подключения базы B401L к адресной шине (АШ) и к выносному оптическому сигнализатору (ВОС).

Установка извещателей и монтаж адресной шины должны проводиться в соответствии с требованиями действующих нормативных документов (ГОСТ СП и т.д.).

Извещатель пожарный адресный ИП212-60А с модулем адресным АМ-99 прошел сертификацию и испытания на соответствие требованиям пожарной безопасности установленным в ГОСТ Р 53325-2009 и СП 5.13130.2009

ПРОГРАММИРОВАНИЕ ИЗВЕЩАТЕЛЕЙ СЕРИИ LEONARDO

В абсолютном большинстве случаев достаточно запрограммировать только адрес извещателя сохранив другие установки без изменения Установки режимов работы извещателя записываются в энергонезависимую память и сохраняются при отключении питания Извещатели могут перепрограммироваться неограниченное число раз Запись и считывание информации производится через индикатор извещателя при использовании многофункционального пульта дистанционного управления (МПДУ) непосредственно или через инфракрасный ретранслятор ИКР (см Руководство по использованию МПДУ ИКР I56-1720-003RU) Считывание/запись информации производится МПДУ с расстояния 20 30 мм от индикатора через ИКР с расстояния 3 6 метров без отключения от адресной шины.

Запись/считывание адресов извещателей по цепи питания производится при использовании программатора адреса ПА Запишите адреса в извещатели и наклейте на них соответствующие номера (стикеры поставляются в комплекте с адресным модулем АМ-99) Для нумерации баз (рис 2) используются самоклеющиеся метки ADD-TAG (опция) Метка наклеивается на боковую поверхность базы с указанием информации например адрес извещателя его тип и т.д.

Рис 2 Нумерация баз

Рис 1 Подключение базового основания серии B401L

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Чувствительность извещателя (типовая):

повышенная

0,08 дБ/м средняя (заводская установка)

0,12 дБ/м пониженная

0,16 дБ/м

Площадь контролируемая одним извещателем*

176,6 м

при высоте защищаемого помещения до 15м)

Допустимый уровень воздействия фоновой освещенности

12000 лк

Допустимая скорость воздушного потока до 20 м/сек

Помехоустойчивость (по НПБ 57-97):

к наносекундным импульсам напряжения

2 степень жесткости к электростатическому разряду

2 степень жесткости к электромагнитному полю

3 степень жесткости

Напряжение питания от 8 до 30 В

Номинальный ток потребления в дежурном режиме

120 мкА

Диапазон рабочих температур от 30

C до +70

Допустимая относительная влажность до 95% без конденсации

Степень защиты оболочки извещателя при использовании монтажного комплекта WB-1

IP43

Габариты: высота с базой В401L В401LI

45 мм диаметр

102 мм

Вес без учета базы

95 гр.

Максимальное расстояние между извещателями извещателем и стеной определяется исходя из защищаемой области в виде круга радиусом 7,5 м.

* сохраняется предыдущее состояние реле ПОЖАР1 ПОЖАР2;

вкл/выкл реле НЕИСПРАВНОСТЬ выключается примерно на 4 с один раз в минуту

Вид дисплея

Содержание сообщения

СОСТОЯНИЯ РЕЛЕ АМ-99 ПОЖАР1

ПОЖАР2

НЕИСПРАВНОСТЬ

П Х Х

Датчик номер ХХ в режиме ПОЖАР (первый сработавший)

вкл выкл вкл

П Х Х

Датчик номер ХХ в режиме ПОЖАР (любой другой кроме первого)

вкл вкл вкл

Короткое ЗАмыкание адресной шины

вкл/выкл

НО Х Х

Датчик номер ХХ Не Обнаружен

вкл/выкл

ОС ХХ

Отсутствует Связь с датчиком ХХ (включены два датчика с адресом ХХ)

вкл/выкл

Нет Связи (опрос извещателей не производится)

вкл/выкл

Н Х Х

Датчик номер ХХ Неисправен (падение чувствительности)

вкл/выкл

СО Х Х

Датчик номер ХХ загрязнен (Срочное техническое Обслуживание)

вкл/выкл

П Р О Г

Включен режим ПРОГРАММИРОВАНИЕ извещателей

вкл/выкл

Извещатели Leonardo в режиме СБРОС

выкл выкл вкл

Отключено напряжение питания модуля выкл выкл выкл

Соответствие требованиям пункта 13.3.3 Свода Правил СП 5.13130.2009 позволяет устанавливать один извещатель ИП212-60А на помещение вместо двух неадресных извещателей В системе Leonardo реализованы функции повышающие достоверность обнаружения пожара: микропроцессорная предварительная обработка информации цифровая фильтрация сигналов помехоустойчивое кодирование и др Функция автоматической компенсации запыленности дымовой камеры обеспечивает сохранение чувствительности извещателя на установленном уровне при отсутствии ложных срабатываний что существенно увеличивает периоды эксплуатации между техническим обслуживанием При достижении границы диапазона автокомпенсации на дисплее АМ-99 индицируется сообщение СО ХХ после получения которого необходимо в течении 1 4 недель провести техническое обслуживание извещателя ХХ (см раздел ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ).

При отсутствии проведения технического обслуживания чувствительность извещателя начнет повышаться что со временем приведет к ложному срабатыванию Компания System Sensor не гарантирует работоспособность извещателя без проведения технического обслуживания.

Режим работы извещателя ИП212-60А индицируется трехцветным светодиодом:

в дежурном режиме в момент опроса светодиод мигает зеленым цветом или не горит (в зависимости от установки);

в случае обнаружения неисправности мигает оранжевым цветом;

при наличии признаков пожара светодиод непрерывно горит красным цветом.

К извещателю может быть подключен выносной оптический сигнализатор (ВОС) для индикации режима ПОЖАР (см рис 1) Допускается подключение одного ВОС к нескольким извещателям ИП 212-60А Схемотехнические и конструктивные решения в том числе защитная сетка экранировка фотодиода и электронной схемы обеспечивают высокоэффективную защиту от электромагнитных помех (в том числе от сигналов сотовой связи) от насекомых и от пыли Защита от коррозии на уровне требований стандарта EN 54-7 обеспечена герметизацией электронной схемы и полимерным покрытием печатной платы.

ОБЩЕЕ ОПИСАНИЕ

Дымовые оптико-электронные адресные интеллектуальные извещатели ИП212-60А предназначены для обнаружения возгораний в помещениях различных зданий и сооружений по увеличению оптической плотности среды при её задымлённости.

Извещатель ИП212-60А должен использоваться только с адресным модулем АМ-99 или с совместимым адресным приемноконтрольным прибором (список совместимых панелей можно получить в компании “Систем Сенсор Фаир Детекторс”).

Максимум 99 адресных извещателей ИП212-60А либо в любом сочетании с другими извещателями серии Leonardo подключаются к безадресному приемно-контрольному прибору (ПКП) через один адресный модуль АМ-99 Питание извещателей и связь с АМ-99 производится по 2-х проводной адресной шине Каждые 5 секунд контролируется состояние каждого извещателя ПОЖАР/Дежурный режим/

работоспособность Извещатель ИП212-60А и адресный модуль АМ-99 имеют функцию запоминания активизированного состояния На 4-

х значном дисплее АМ-99 отображается адрес сработавшего или неисправного извещателя с соответствующими сообщениями:

ПРЕДУПРЕЖДЕНИЕ: в целях предохранения устройств в процессе доставки и при первой установке на извещатели надеты пылезащитные крышки оранжевого цвета Данные крышки не обеспечивают полную защиту от загрязнения поэтому перед началом строительных ремонтных или иных видов работ способствующих появлению большого количества пыли в помещении извещатели необходимо снять.

Инструкция по эксплуатации System Sensor ИП212-60А «Leonardo-О»

Безопасность System Sensor

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ ДЫМОВОГО

АДРЕСНОГО ПОЖАРНОГО ИЗВЕЩАТЕЛЯ

УСТАНОВКА БАЗ И МОНТАЖ АДРЕСНОЙ ШИНЫ

Базы В401L, В401LI устанавливаются непосредственно на поверхность, или с использова нием приспособления RMK400 — для утопленной

установки в подвесной потолок, либо с использованием монтажных комплектов SMK400E для открытой проводки и WB-1 для влажных

помещений. На рис. 1 показана схема подключения базы B401L к адресной шине (АШ) и к выносному оптическому сигнализатору (ВОС).

Установка извещателей и монтаж адресной шины должны проводиться в соответствии с требованиями действующих нормативных

Извещатель пожарный адресный ИП212-60А с модулем адресным АМ-99 прошел сертификацию и испытания на соответствие требованиям

пожарной безопасности, установленным в ГОСТ Р 53325-2009 и СП 5.13130.2009

ПРОГРАММИРОВАНИЕ ИЗВЕЩАТЕЛЕЙ СЕРИИ LEONARDO

В абсолютном большинстве случаев достаточно запрограммировать только адрес извещателя, сохранив другие установки

без изменения. Установки режимов работы извещателя записываются в энергонезависимую память и сохраняются при отключении

питания. Извещатели могут перепрограммироваться неограниченное число раз. Запись и считывание информации производится через

индикатор извещателя при использовании многофункционального пульта дистанционного управления (МПДУ) непосредственно или через

инфракрасный ретранслятор ИКР (см. Руководство по использованию МПДУ, ИКР I56-1720-003RU). Считывание/запись информации

производится МПДУ с расстояния 20 — 30 мм от индикатора, через ИКР — с расстояния 3 — 6 метров без отключения от адресной шины.

Запись/считывание адресов извещателей по цепи питания производится при использовании программатора адреса ПА. Запишите адреса

в извещатели и наклейте на них соответствующие номера (стикеры поставляются в комплекте с адресным модулем АМ-99). Для нумерации

баз (рис. 2) используются самоклеющиеся метки ADD-TAG (опция). Метка наклеивается на боковую поверхность базы, с указанием информации,

например, адрес извещателя, его тип и т.д.

Рис. 1. Подключение базового основания

Чувствительность извещателя (типовая):

средняя (заводская установка)

Площадь, контролируемая одним извещателем*

при высоте защищаемого помещения

Допустимый уровень воздействия фоновой освещенности

Допустимая скорость воздушного потока

Помехоустойчивость (по НПБ 57-97):

к наносекундным импульсам напряжения

к электростатическому разряду

Номинальный ток потребления в дежурном режиме

Диапазон рабочих температур

Допустимая относительная влажность

Степень защиты оболочки извещателя,
при использовании монтажного комплекта WB-1

Габариты: высота с базой В401L, В401LI

Максимальное расстояние между извещателями, извещателем и стеной определяется исходя из защищаемой области в

сохраняется предыдущее состояние реле ПОЖАР1, ПОЖАР2;

вкл/выкл — реле НЕИСПРАВНОСТЬ выключается примерно на 4 с один раз в минуту

СОСТОЯНИЯ РЕЛЕ АМ-99
ПОЖАР1

Датчик номер ХХ в режиме ПОЖАР (первый сработавший)

Датчик номер ХХ в режиме ПОЖАР (любой другой, кроме первого)

Короткое ЗАмыкание адресной шины

Датчик номер ХХ Не Обнаружен

Отсутствует Связь с датчиком ХХ (включены два датчика с адресом ХХ)

Нет Связи (опрос извещателей не производится)

Датчик номер ХХ Неисправен (падение чувствительности)

Датчик номер ХХ загрязнен (Срочное техническое Обслуживание)

Включен режим ПРОГРАММИРОВАНИЕ извещателей

Извещатели Leonardo в режиме СБРОС

Отключено напряжение питания модуля

Соответствие требованиям пункта 13.3.3 Свода Правил СП 5.13130.2009 позволяет устанавливать один извещатель ИП212-60А на

помещение вместо двух неадресных извещателей. В системе Leonardo реализованы функции, повышающие достоверность обнаружения

пожара: микропроцессорная предварительная обработка информации, цифровая фильтрация сигналов, помехоустойчивое кодирование и

др. Функция автоматической компенсации запыленности дымовой камеры обеспечивает сохранение чувствительности извещателя на

установленном уровне при отсутствии ложных срабатываний, что существенно увеличивает периоды эксплуатации между техническим

обслуживанием. При достижении границы диапазона автокомпенсации на дисплее АМ-99 индицируется сообщение СО ХХ, после получения

которого необходимо в течении 1 — 4 недель провести техническое обслуживание извещателя ХХ (см. раздел ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ).

При отсутствии проведения технического обслуживания чувствительность извещателя начнет повышаться, что со временем

приведет к ложному срабатыванию. Компания System Sensor не гарантирует работоспособность извещателя без проведения

Режим работы извещателя ИП212-60А индицируется трехцветным светодиодом:

в дежурном режиме в момент опроса светодиод мигает зеленым цветом или не горит (в зависимости от установки);

в случае обнаружения неисправности — мигает оранжевым цветом;

при наличии признаков пожара светодиод непрерывно горит красным цветом.

К извещателю может быть подключен выносной оптический сигнализатор (ВОС) для индикации режима ПОЖАР (см. рис. 1). Допускается

подключение одного ВОС к нескольким извещателям ИП 212-60А. Схемотехнические и конструктивные решения, в том числе защитная

сетка, экранировка фотодиода и электронной схемы, обеспечивают высокоэффективную защиту от электромагнитных помех (в том числе

от сигналов сотовой связи), от насекомых и от пыли. Защита от коррозии на уровне требований стандарта EN 54-7 обеспечена герметизацией

электронной схемы и полимерным покрытием печатной платы.

Дымовые оптико-электронные адресные интеллектуальные извещатели ИП212-60А предназначены для обнаружения возгораний в

помещениях различных зданий и сооружений по увеличению оптической плотности среды при её задымлённости.

Извещатель ИП212-60А должен использоваться только с адресным модулем АМ-99 или с совместимым адресным приемно-

контрольным прибором (список совместимых панелей можно получить в компании “Систем Сенсор Фаир Детекторс”).

Максимум 99 адресных извещателей ИП212-60А, либо в любом сочетании с другими извещателями серии Leonardo, подключаются к

безадресному приемно-контрольному прибору (ПКП) через один адресный модуль АМ-99. Питание извещателей и связь с АМ-99 производится

по 2-х проводной адресной шине. Каждые 5 секунд контролируется состояние каждого извещателя — ПОЖАР/Дежурный режим/

работоспособность. Извещатель ИП212-60А и адресный модуль АМ-99 имеют функцию запоминания активизированного состояния. На 4-

х значном дисплее АМ-99 отображается адрес сработавшего или неисправного извещателя с соответствующими сообщениями:

ПРЕДУПРЕЖДЕНИЕ: в целях предохранения устройств в процессе доставки и при первой установке на извещатели

надеты пылезащитные крышки оранжевого цвета. Данные крышки не обеспечивают полную защиту от загрязнения,

поэтому перед началом строительных, ремонтных или иных видов работ, способствующих появлению большого количества

пыли в помещении, извещатели необходимо снять.

Источник

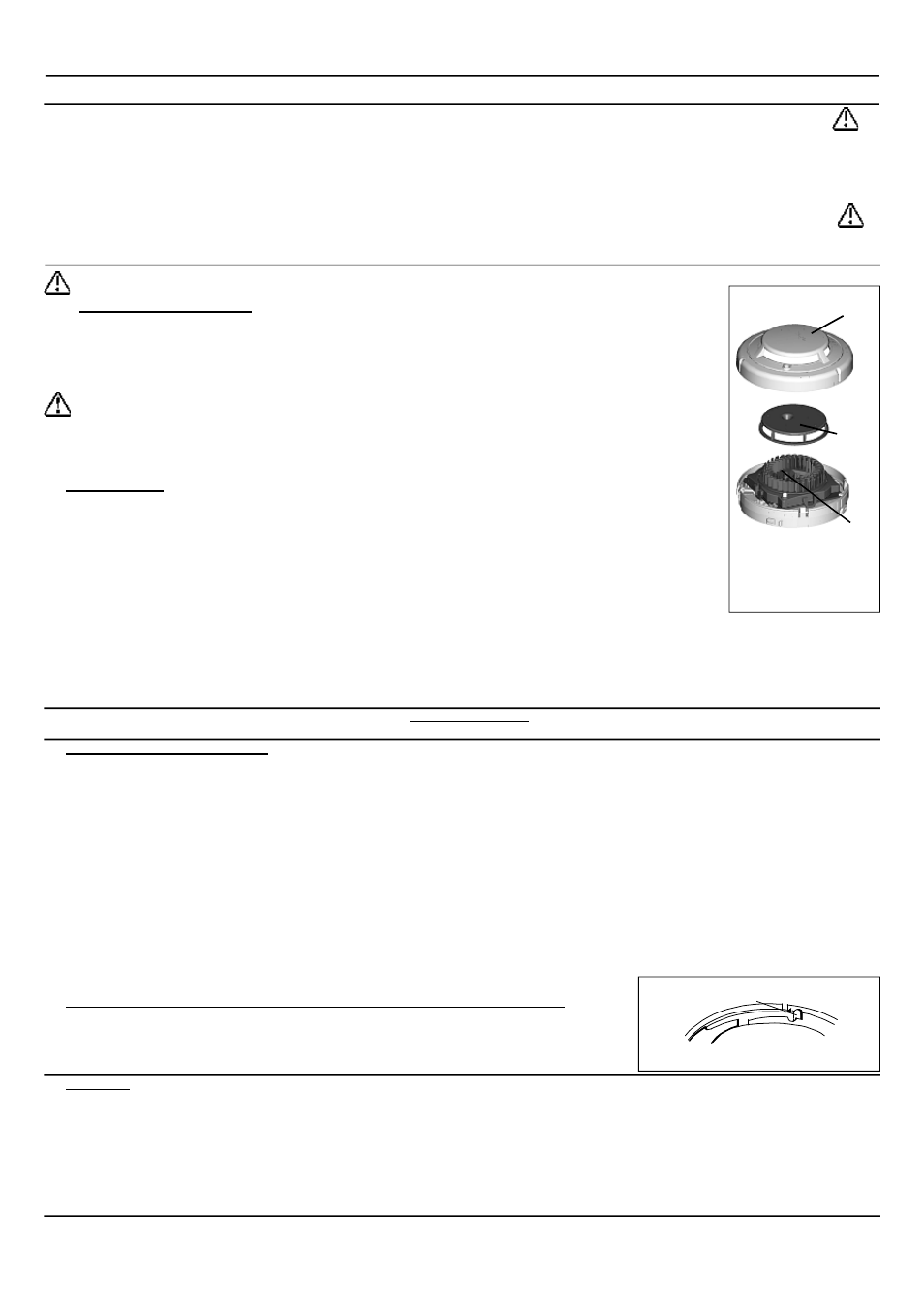

Инструкция по эксплуатации System Sensor ИП212-60А «Leonardo-О»

Страница 2

Проводите техническое обслуживание извещателей ИП212-60А при появлении сообщения СО ХХ на дисплее адресного модуля АМ-99 и

по результатам тестирования. Перед проведением технического обслуживания уведомите соответствующие службы о том, что система

будет временно отключена. Во избежание ложного срабатывания выключите напряжение питания адресного модуля АМ-99.

Извлеките извещатель, подлежащий техническому обслуживанию, из базы. При необходимости используйте указания раздела

Активизация функции защиты от несанкционированного извлечения извещателя».

Снимите крышку извещателя (рис. 3), для чего при помощи отвертки с тонким плоским шлицем осторожно нажмите на каждую из

четырех защелок в направлении центра извещателя.

Осторожно очистите пылесосом наружную поверхность экрана, не снимая его, и внутреннюю поверхность крышки.

При помощи пылесоса и мягкой кисточки или струи чистого сухого сжатого воздуха удалите пыль и грязь из оптической камеры и с

Установите экран извещателя на оптическую камеру. Убедитесь в том, что треугольные значки на экране и на корпусе дымовой

камеры ориентированы друг на друга, а направляющие дымовой камеры вошли до упора в посадочные отверстия экрана извещателя.

Наденьте крышку, сориентировав ее отностительно световода индикатора и проконтролируйте срабатывание каждой из четырех

После того, как собранные извещатели будут установлены в базы, восстановите подачу питания в систему и произведите испытание

извещателей в соответствии с тем, как это описано в разделе «ТЕСТИРОВАНИЕ» данного руководства.

При использовании пульта МПДУ запишите новую дату технического обслуживания (см.

Руководство по использованию МПДУ и ИКР I56-1720-003RU).

Фирма System Sensor гарантирует работоспособность устройства в течение 5 лет начиная с даты изготовления, при соблюдении

указанных в данной инструкции условий эксплуатации, при регулярном техническом обслуживании, при защите от механических ударов и

повреждений. Если дефекты обнаружились, обратитесь в компанию Систем Сенсор Фаир Детекторс или к дистрибьютору компании Систем

Сенсор Фаир Детекторс, у которого было приобретено устройство. Компания не гарантирует работоспособность устройства, если условия

эксплуатации отличаются от указанных в данной инструкции. Компания не обязана ремонтировать или заменять устройства, которые

стали неисправными вследствие механического повреждения, использования не по назначению, или не в соответствии с требованиями

предыдущих разделов настоящего документа, модификаций или изменений, имевших место после изготовления. Компания несет

ответственность только за те нарушения, которые были допущены по вине самой компании.

Дата выпуска извещателя приведена на его обратной стороне в правом нижнем углу шильдика: первые две цифры обозначают год

выпуска, а вторые две цифры — номер недели в году.

Российская Федерация, 111033, Москва, ул. Волочаевская 40, стр. 2

Систем Сенсор Фаир Детекторс, тел. (495) 937-79-82, факс (495) 937-79-83
http://www.systemsensor.ru E-mail: moscow@systemsensor.com

АКТИВИЗАЦИЯ ФУНКЦИИ ЗАЩИТЫ ОТ НЕСАНКЦИОНИРОВАННОГО ИЗВЛЕЧЕНИЯ

При необходимости защиты извещателя от несанкционированного извлечения или для

обеспечения надежного крепления при наличии вибрации перед установкой базы произведите

операции в соответствии с указаниями на рис. 4. Для снятия извещателя после активизации

функции защиты отверткой с узким плоским шлицем отожмите пластиковый рычаг к центру базы

через прямоугольное отверстие между базой и извещателем.

Установки по умолчанию, возможности по перепрограммированию и информация, которая записана в извещатель, представлены в

Тестирование извещателей ИП212-60А должно производиться непосредственно после установки, а также

при проведении технического обслуживания. Перед проведением испытаний уведомите соответствующие

службы о том, что будет производиться техническое обслуживание системы пожарной сигнализации, и в связи

с этим данная система должна быть временно отключена. Во избежание нежелательного срабатывания отключите

участок или систему, подлежащие техобслуживанию.

Включение извещателя в режим «Пожар» производится дистанционно (с расстояния до 6 метров) при передаче

сигнала с лазерного тестера ЛТ (в комплект поставки не входит), обеспечивающего передачу кодированного

сигнала на светодиод извещателя. Через несколько секунд светодиод извещателя должен загореться красным

цветом, а на табло адресного модуля АМ-99 должно отобразиться сообщение П.ХХ (ХХ — адрес извещателя).

Возвратите извещатель и адресный модуль АМ-99 в дежурный режим при помощи ПКП.

Также тестирование можно провести при использовании МПДУ и ИКР в соответствии с Руководствтвом по их использованию I56-1720-
003RU,

при этом можно считать уровень загрязнения дымовой камеры, уровень чувствительности, дату последнего технического

обслуживания и дату выпуска извещателя и т.д. Для тестирования датчиков рекомендуется использовать генераторы дыма, например,

устройства фирмы “No Climb Products Ltd” с аэрозольными имитаторами дыма “Solo 330 Smoke Dispenser”, “Trutest”. Извещатели, не

прошедшие тестирования, должны быть почищены в соответствии с указаниями раздела «ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ» и

протестированы повторно. Извещатели, не прошедшие повторное тестирование, должны быть отправлены в ремонт. После проверки всех

извещателей уведомите соответствующие службы о том, что данная система введена в эксплуатацию.

Для работы с АМ-99 адреса извещателей должны быть запрограммированы ПОДРЯД начиная с 01 до максимального. Порядок

установки извещателей в адресной шине произвольный.

Рис. 4. Активизация функции защиты от

ВНИМАНИЕ! Перед установкой извещателей снимите напряжение питания с адресного модуля АМ-99.
1.

Снимите пылезащитную крышку с извещателя.

Поместите извещатель в базу и с легким усилием поворачивайте его по часовой стрелке, пока его основание

не войдет по направляющим в базу.
3.

Продолжайте поворачивать извещатель по часовой стрелке, чтобы зафиксировать его.

После того, как все извещатели будут установлены, включите питание ПКП и адресного модуля АМ-99.

Проконтролируйте наличие напряжения на входах ШС+, ШС- модуля АМ-99.

При отсутствии напряжения на входах модуля ШС+, ШС- происходит СБРОС адресной шины и отключение

Запишите в извещатели адреса при помощи пульта МПДУ в соответствии с Инструкцией I56-1720-003RU,

если извещатели не были запрограммированы в автономном режиме.
6.

Произведите проверку извещателей в соответствии с указаниями раздела «ТЕСТИРОВАНИЕ».

Возвратите извещатели и адресный модуль АМ-99 в дежурный режим при помощи ПКП.

Источник

Извещатель дымовой ИП 212-60А Leonardo-О паспорт

ПАСПОРТ

Перед установкой извещателей, пожалуйста, внимательно прочтите Руководство System Sensor I56-407-xx Эксплуатация дымовых
пожарных извещателей System Sensorв котором содержится информация о размещении, монтаже и особенностях использования
данных извещателей. Это руководство можно получить в компании Систем Сенсор Фаир Детекторс Соответствие требованиям пункта 12.17 НПБ 88-01 позволяет устанавливать один извещатель ИП 212-60А на помещение вместо двух безадресных извещателей. В системе Leonardo реализованы функции, повышающие достоверность обнаружения пожара: микропроцессорная предварительная обработка информации, цифровая фильтрация сигналов, помехоустойчивое кодирование и др.
Имеется функция автоматической компенсации запыленности дымовой камеры, которая обеспечивает сохранение чувствительности извещателя ИП 212-60А Leonardo-О на установленном уровне при отсутствии ложных срабатываний, что существенно увеличивает периоды эксплуатации между техническим обслуживанием. При достижении границы диапазона автокомпенсации на дисплее АМ-99 индицируется сообщение СО ХХ, после получения которого необходимо в течении 1 — 4 недель провести техническое обслуживание извещателя ХХ (см. раздел
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ).
При отсутствии проведения технического обслуживания чувствительность извещателя начнет повышаться, что приведет к ложному срабатыванию. Компания System Sensor не гарантирует работоспособность загрязненного извещателя без проведения его технического обслуживания (см. раздел ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ).
Режим работы извещателя ИП 212-60А Leonardo-О индицируется трехцветным светодиодом:
¤ в дежурном режиме светодиод в момент опроса адресным модулем АМ-99 мигает зеленым цветом или не горит (в зависимости от установки);
¤ в случае обнаружения неисправности — мигает оранжевым цветом;
¤ при наличии признаков пожара светодиод непрерывно горит красным цветом.
Может быть подключен выносной оптический сигнализатор для индикации режима ПОЖАР.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ ДЫМОВОГО АДРЕСНОГО ПОЖАРНОГО ИЗВЕЩАТЕЛЯ ИП 212-60А Leonardo-O

ОБЩЕЕ ОПИСАНИЕ
Дымовые оптико-электронные адресные интеллектуальные извещатели ИП 212-60А Leonardo предназначены для обнаружения возгораний в помещениях различных зданий и сооружений по увеличению оптической плотности среды при её задымлённости. Извещатель ИП 212-60А должен использоваться только с адресным модулем АМ — 99 в соответствии с Инструкцией I56-1770-100. Максимум 99 адресных извещателей ИП212-60А, либо в любом сочетании с другими извещателями серии Leonardo (в соответствии с НПБ 88-01), подключаются к безадресному приемно-контрольному прибору (ПКП) через адресный модуль АМ-99 (см.
Инструкцию по установке АМ-99 I56-1770-100). Питание извещателей ИП 212-60А Leonardo-О и связь с АМ-99 производится по 2-х проводной адресной шине. Каждые 5 секунд контролируется состояние каждого извещателя — ПОЖАР/Дежурный режим/работоспособность. Извещатель ИП212-60А и адресный модуль АМ-99 имеют функцию запоминания активизированного состояния. На 4-х значном дисплее АМ-99 отображается
адрес сработавшего или неисправного извещателя с соответствующими сообщениями:

УСТАНОВКА БАЗ И МОНТАЖ АДРЕСНОЙ ШИНЫ
База серии В401 устанавливается непосредственно на поверхность, или с использованием приспособления RMK400 — для утопленной установки в подвесной потолок, либо с использованием монтажного комплекта WB-1 для влажных помещений. На рис. 1 показана схема подключения базы B401 к адресной шине (АШ) и к выносному оптическому сигнализатору (ВОС). Характеристики кабеля шины приведены в Инструкции на адресный модуль АМ-99 I56-1756-100. Установка извещателей и монтаж адресной шины должны проводиться в соответствии с требованиями действующих нормативных документов (ГОСТ, СНиП, НПБ и т.д.).

ПРЕДУПРЕЖДЕНИЕ: в целях предохранения устройств в процессе доставки и при первой установке на извещатели надеты пылезащитные крышки оранжевого цвета. Данные крышки не обеспечивают полную защиту от загрязнения, поэтому перед началом строительных, ремонтных или иных видов работ, способствующих появлению большого количества пыли в помещении, извещатели необходимо снять.

ПРОГРАММИРОВАНИЕ ИЗВЕЩАТЕЛЕЙ СЕРИИ LEONARDO
В абсолютном большинстве случаев достаточно запрограммировать только адрес извещателя, сохранив другие установки без изменения. Установки режимов работы извещателя ИП 212-60А Leonardo-О записываются в энергонезависимую память и сохраняются при отключении питания. Извещатели могут перепрограммироваться неограниченное число раз. Запись и считывание информации производится через индикатор извещателя при использовании многофункционального пульта дистанционного управления (МПДУ) непосредственно или через инфракрасный ретранслятор ИКР. Считывание/запись информации производится МПДУ с расстояния 20 — 30 мм от индикатора, через ИКР с расстояния 3 — 6 метров без отключения от адресной шины (см. Руководство по использованию МПДУ, ИКР I56-1720-001RU).
Запись/считывание адресов извещателей по цепи питания производится при использовании программатора адреса ПА. Запишите адреса в извещатели и наклейте на них соответствующие номера (стикеры поставляются в комплекте с адресным модулем АМ-99).

Да, это то что мне надо, скачать паспорт на извещатель дымовой ИП 212-60А Leonardo-О

Источник

Дымовой оптико-электронный Leonardo-O без базы В401L

Артикул Систем Сенсор:
ИП 212-60А (Leonardo-O)

Код производителя —

ИП 212-60А (Leonardo-O);

Изготовитель —

Систем Сенсор;

Диапазон рабочих температур, °С —

-30…+70;

Масса, не более, кг —

0.95;

Степень защиты —

IP43;

Тип извещателя —

адресный;

— по шлейфу сигнализации —

8…30;

— в дежурном режиме —

0.12;

Чувствительность извещателя, дБ/м —

0.05…0.2;

Световая индикация —

«Дежурный режим»; «Пожар»; «Запыленность»; «Неисправность»;

— диаметр —

102;

— высота —

45;

Купить ип 212-60а (leonardo-o) | извещатель пожарный дымовой оптико-электронный адресно-аналоговый в интернет-магазине

Выгодно купить ип 212-60а (leonardo-o) | извещатель пожарный дымовой оптико-электронный адресно-аналоговый для бытовых и профессиональных задач можно на нашем сайте.

ИП 212-60А (Leonardo-O) | Извещатель пожарный дымовой оптико-электронный адресно-аналоговый цена

Актуальная цена на ИП 212-60А (Leonardo-O) | Извещатель пожарный дымовой оптико-электронный адресно-аналоговый — с НДС со склада официального дилера Систем Сенсор в Екатеринбурге ООО Современные технологии. Для постоянных и оптовых покупателей, а так же торгующих организаций предоставляются специальные условия сотрудничества:

• оптовый прайс
• отсрочка платежа
• срочная отгрузка
• шеф-монтаж
• прямая отгрузка вашего клиента

Наше предприятие сотрудничает со всеми транспортными компаниями, присутствующими на рынке, доставка до терминала осуществляется на следующий рабочий день после подтверждения заказа.

ВНИМАНИЕ! Уважаемые посетители сайта st-ekb.ru, хотим вас предупредить, что вся информация на нашем сайте носит информативный характер, но ни в коем случае не является публичной офертой согласно Статьи 437 п.2 ГК РФ. Чтобы узнать максимально точную информацию о стоимости и параметрах товара, пожалуйста, обратитесь к менеджерам компании по телефону: +7 (343) 318-26-18 или по эл.почте: zakaz@st-ekb.ru или в техническую службу поддержки производителя товара. Это связано с тем, что иногда производители меняют параметры или обновляют прайсы и не ставят нас в известность об этом, из-за этого в момент заказа конкретного товара стоимость, внешний вид, комплектность или другие параметры могут отличаться от указанных ранее
