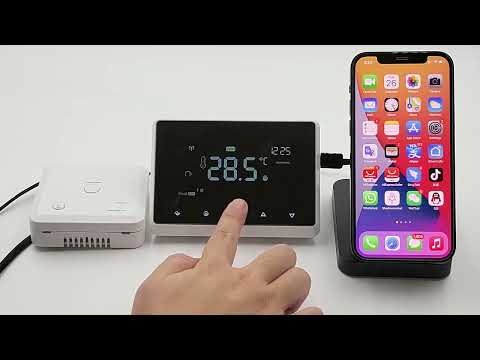

What Is Wifi Remote Control Floor Heating Thermostat

A WiFi remote control floor heating thermostat is a modern heating control device that allows homeowners to remotely manage and control their floor heating systems through a wireless internet connection. It combines the functionality of a traditional thermostat with the convenience and accessibility of WiFi technology.

Unlike traditional thermostats that require manual adjustments on-site, WiFi remote control thermostats enable users to monitor and control their floor heating systems from anywhere using their smartphones, tablets, or other Internet-enabled devices. By connecting the thermostat to the home’s WiFi network, users can access a dedicated mobile application or web interface to adjust temperature settings, set schedules, and access additional features.

Benefits and Features of Wifi Remote Control Floor Heating Thermostat

WiFi remote control floor heating thermostats offer several benefits and features that enhance comfort, convenience, and energy efficiency. Some of these features include:

Remote Access: Users can control their floor heating systems remotely, allowing them to adjust temperature settings and monitor energy usage even when they are away from home. This feature is particularly useful for individuals who travel frequently or want to ensure a comfortable environment upon their return.

Programmable Scheduling: WiFi thermostats often include programmable scheduling capabilities, allowing users to set customized temperature schedules for different times of the day or week. By programming the thermostat to lower the temperature during periods of absence or at night, users can save energy and reduce heating costs without compromising comfort.

Energy Monitoring and Reporting: Many WiFi thermostats provide energy monitoring and reporting features, giving users insights into their heating system’s energy consumption. This information can help homeowners identify energy-saving opportunities and make informed decisions about temperature settings and scheduling.

Продолжаю рассказывать про один, на мой взгляд, из лучших на текущей день терморегуляторов для с функцией Wi-Fi для электрических теплых полов, по соотношению цена/качество – Minco Heating MK60E WI-FI. Почему я рекомендую именного его я уже рассказывал ЗДЕСЬ.

Более того, данную модель я заказал себе с Aliexpress и уже установил. Подробная пошаговая инструкция с большим количеством фото вышла совсем недавно.

В этой же статье, также поэтапно покажу как настроить wi-fi на терморегуляторе после установки, какое нужно, где скачать официальное приложение и как его установить.

А уже в следующем материале, мы поговорим непосредственно о настройках терморегулятора, режимах его работы, ну и главное – я поделюсь впечатлениями о его установке и работе. Следите за выходом новых статей.

Переходим к первичной настройке терморегулятора Minco, установке приложения, синхронизации с мобильным телефоном и подключении к сети wi-fi.

При этом, как я не устаю повторять, в Китае выпускается масса аналогов данного прибора и зачастую отличие лишь в наименовании. Поэтому, если ваш терморегулятор для электрического теплого пола, внешне схож с представленным здесь – смело пользуйтесь этой инструкцией по настройке.

Как вы уже поняли – управлять терморегулятором с функцией wi-fi будет мобильное приложение в вашем смартфоне. При этом терморегулятор после всех настроек соединяется с домашней сетью wi-fi, и при подключенном интернете, становится доступным вам из любого уголка планеты. Ручное управление также предусмотрено, но оно максимально неудобное, доступны лишь базовые настройки режимов, тонкие регулировки есть лишь в приложении.

Приступаем к настройке терморегулятора

1. Установка мобильного приложения на смартфон для управления терморегулятором с wi-fi

1.1. Первым шагом нам необходимо скачать официальное мобильное приложение, с помощью которого мы будем подключаться и менять настройки термостата.

Приложение называется — Tuya Smart, можете просто искать по названию в своей магазине приложений, если другими способами найти его не удалось.

1.2. Устанавливаем мобильное приложение для управления смарт устройствами Tuya Smart. Как вы потом убедитесь, терморегулятор, это далеко не единственный девайс, которым можно управлять с помощью него.

На этом установка завершена, переходим к следующему этапу.

2. Настройка приложения Tuya Smart – для управления wi-fi терморегулятором

     — Выбрать вашу страну из списка

3. Добавление вашего терморегулятора с WI-FI в мобильную программу управления

В начале статьи я уже обмолвился, что программа Tuya Smart имеет очень широкие возможности и сделана не только для терморегулятора.

Вам откроется список поддерживаемого смарт оборудования и он по-настоящему внушительный. Все устройства разделены на категории и даже я сперва растерялся.

Вам необходимо зайти в категорию (столбец слева) – МЕЛКАЯ БЫТОВАЯ ТЕХНИКА

И выбрать там, примерно в середине перечня, в подразделе HVAC — ТЕРМОСТАТ С Wi-Fi

Если же вы сомневаетесь и хотите, чтобы программа сама нашла ваш термостат, пользуйтесь автоматическим поиском.

3.8.2. АВТОМАТИЧЕСКОЕ ОПРЕДЕЛЕНИЕ ПРИЛОЖЕНИЕМ WI-FI ТЕРМОРЕГУЛЯТОРА

Для того, чтобы мобильное программа, сама нашла термостат, необходимо выбрать соответствующую вкладку — АВТОМАТИЧЕСКОЕ СКАНИРОВАНИЕ, она находится сверху справа. И нажать кнопку НАЧАТЬ СКАНИРОВАНИЕ.

Довольно быстро приложение покажет ваше устройство. Логотип слева в центре экрана – это он, жмите клавишу ДАЛЕЕ.

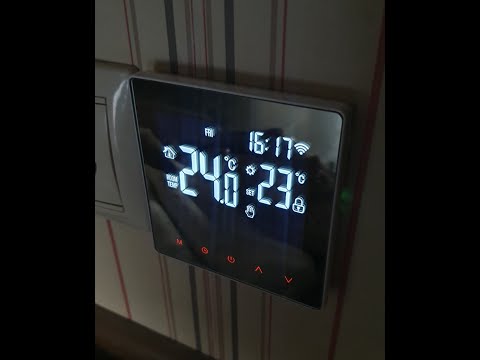

4. Настройка и подключение терморегулятора к вашей домашней сети Wi-Fi

Ручная и автоматическая регулировка температуры в помещении от современных источников отопления производится при помощи терморегуляторов или термостатов.

Они бывают механическими и электронными. У каждого из них есть свои плюсы и минусы.

Среди электронных моделей наибольшее распространение получили три типа:

По своему внешнему виду они все очень похожи друг на друга, однако схемотехника у них отличается.

Давайте подробнее рассмотрим особенности подключения терморегулятора к газовому котлу, его схему, ошибки и возможные проблемы при эксплуатации подобных устройств.

Преимущества использования терморегулятора

Чтобы правильно выбрать нужную модель термостата переверните его и внимательно изучите обратную сторону. А именно — схему, надписи и контактные колодки.

Если там будет указано “Dry Contact” (сухой контакт) – вы сделали правильный выбор. Так обозначаются терморегуляторы, предназначенные для работы с газовыми котлами.

Термин “сухой контакт” говорит, что в любом состоянии напряжение на этих зажимах отсутствует. То есть, подача питания 220V на колодки L и N термостата, никак не будет связана с сухими контактами, и напряжение туда никогда не попадет.

В отличие от терморегуляторов тёплого пола, как на схеме ниже. У них контакты подачи питания (3-4) и нагрузки (1-2) соединены напрямую между собой.

Зачем вообще нужна эта штука для газового котла? Без такого программатора, котел после выхода на заданную температуру будет работать с задержкой примерно в 3 минуты.

Включился, поработал, набрал температуру и потух. Через три минуты заново включается и все повторяется по новому циклу. За сутки устройство будет запускаться около 200-240 раз.

Таким образом, за весь отопительный сезон газовый котел включится-отключится 40 000 раз. Подключив терморегулятор, вы в несколько раз сокращаете эти коммутации, добиваясь тем самым не только экономии газа, но и уменьшаете износ отопительного оборудования.

Какую температуру выставлять?

Логика работы здесь следующая. В заводских настройках котел греет воду по температуре теплоносителя.

Устанавливая выносной термостат, мы тем самым даем ему команду, греть воду не так как хочется котлу, а согласно настройкам терморегулятора, т.е. на определенную температуру в том или ином помещении.

При нормальном утеплении дома и минимальных теплопотерях, газовый котел с терморегулятором в сутки будет работать всего 3-4 часа.

Если термостат после установки никак не повлиял на время работы котла, то скорее всего на газовом приборе выставлена меньшая температура, чем необходимо. Датчик регулятора просто не успевает прогреться до нужного значения и сработать, в то время как t теплоносителя уже достигла заданного порога.

В инструкциях отдельно прописывают минимальную t на котле при использовании внешнего термостата. Как правило, она должна быть не меньше 65 градусов.

Изначально на отопительном приборе рекомендуют выставлять расчетную температуру, которая полностью покрывает теплопотери здания. Когда эти теплопотери не известны, для стандартной системы отопления берут значения от 60 до 70С.

Если вы проживаете в относительно теплом климате, и зимой температуру в батареях не поднимаете выше 45С, для работы с термостатом ее все равно придется увеличить.

Некоторые задаются вопросом, а какой тогда смысл в установке регулятора и как это приводит к экономии?

Из-за того, что температура получится больше, ничего страшного нет:

Куда и где подключать провода на газовом котле?

Для подключения термостата от клеммной колодки котла к контактам Dry Contact вам нужно подвести два проводника.

По инструкции рекомендуемое сечение медных жил – не менее 0,75мм2.

Длина кабеля до места установки термостата не должна превышать 50 метров.

Необходимые клеммы на самом котле ищите в инструкции завода изготовителя, либо ориентируйтесь по надписям на колодках.

Данные клеммы чаще всего расположены с обратной стороны платы управления.

Однако иногда производители их выносят за пределы платы.

Еще некоторые монтажники при установке подключают сюда кабель и выводят его наружу, чтобы потребитель в дальнейшем не лез к плате и чего-нибудь там не напутал. Так как термостат еще не установлен, концы кабеля закорачивают.

Кстати, с этой выносной колодкой будьте внимательны. Некоторые потребители сталкивались с проблемой заводского перепутывания проводов, как например у Protherm (Протерм).

В итоге все начинало работать как надо, только при обратном подключении.

Изначально между клеммами стоит перемычка. Если перемычку разорвать, то газовый котел просто-напросто перестанет работать.

При подключении термостата заводскую перемычку демонтируют и на ее место заводят кабель, проложенный до места установки терморегулятора. Самое главное никаких внутренних настроек на котле изменять не нужно.

Через эти контакты подается управляющий импульс низкого напряжения (обычно 24В).

У нас есть управляющее устройство (термостат) и ведомое (котел). Между ними по слаботочной линии постоянно происходит передача набора запросов-ответов.

Принцип работы здесь простой – замыкая сухой контакт, мы тем самым разрешаем работу котла, размыкая – прерываем передачу данных и запрещаем. Замыкание и размыкание происходит через реле термостата, в зависимости от выставленной температуры на устройстве и сравнения текущих показателей в комнате.

При срабатывании сначала отключается горелка, затем через определенный промежуток (время выбега насоса) и циркуляционный насос. Хотя в разных моделях алгоритм работы насоса может отличаться.

Не желательно, чтобы насос отключался сразу же после срабатывания термостата. В этом случае выставьте в меню выбег от 5 до 10 минут. Тогда вся система отопления будет остывать равномерно и промежутки времени срабатывания автоматики увеличатся.

На дорогих моделях, поддерживающих протокол OpenTherm, через выносной программатор можно управлять многими встроенными параметрами котла, а не только его включением-отключением.

Вот наглядные примеры, куда подключать термостат для разных моделей котлов:

А что будет, если терморегулятор выйдет из строя? Как в этом случае поведет себя котел?

Все зависит от того, в каком положении останется сухой контакт. Если замкнут — ничего страшного не случится. Котел просто начнет работать по своей последней заданной программе.

Если разомкнут, то отопление не запустится и работать не будет.

Обратите внимание, что на работу горелки в режиме горячего водоснабжения термостат не влияет.

На контакты питания терморегулятора заводится напряжение 220V – фаза и ноль (L и N). Это можно сделать как от отдельной розетки или распредкоробки, так и взять их непосредственно с самого котла.

На регуляторе с сухими контактами без разницы, куда заводить фазу или ноль, а вот на моделях для эл.теплых полов это играет существенную роль в вопросе безопасности эксплуатации.

Так как при неправильном подключении разрываться будет только нулевой проводник, а фаза будет постоянно дежурить на кабеле обогрева.

Механический или электронный термостат

Кстати, для газового котла можно использовать и другой простейший тип регулятора, на который даже не придется подавать напряжение 220В. Например, механический термостат Termec Emmeti или другие подобные модели.

Вот «обычная» схема подключения Termec.

Вам же нужно задействовать только нормально замкнутые контакты 1 и 3, полностью исключив переменку 220В (L и N).

Встроенный датчик при изменении температуры в комнате будет замыкать и размыкать внутренний контакт. Никакого питания ему не нужно. При этом вся логика работы отопления аналогична рассмотренной ранее.

Только не забывайте, что практически у всех механических моделей очень большой гистерезис. Комфортную температуру в помещениях с их помощью не создашь.

Поэтому по возможности выбирайте электронные девайсы с подключением по WiFi. Благо в наше время у китайцев можно найти очень достойные и недорогие варианты.

Например, такие как этот (тысячи довольных покупателей и положительных отзывов). Подробнее

В некоторых моделях есть контакты, обозначенные как NO (нормально открытые), NC (нормально замкнутые) и COM (общий). Кто-то советует подключать через них, а именно через NC и COM.

Однако будьте осторожны, термостат термостату рознь и всегда изучайте инструкцию. Через них может также подаваться переменное напряжения 220V, и вы тем самым запустите фазу на плату управление куда не нужно.

Вот яркий пример таких многофункциональных регуляторов Fluoreon и Beok.

На многофункциональных устройствах, температура в комнате также определяется при помощи встроенного температурного датчика.

Однако у них на корпусе есть клеммы для подключения и внешнего (Sensor). Он чаще всего используется для теплых полов.

Как известно, температура воздуха в помещении с традиционными системами обогрева на радиаторах, прогревается неравномерно. Возле пола она ниже, под потолком выше.

Исходя из наличия в терморегуляторах именно встроенного температурного датчика, их высота установки регламентируется.

Размещать такие термостаты нужно на высоте 1,2-1,5м от уровня пола и как можно дальше от источников обогрева, в том числе защищать от попадания прямых солнечных лучей.

Также не рекомендуется ставить термостаты в коридоре или на кухне.

Подключение термостата теплого пола на газовый котел

Зачастую потребители задаются вопросом, а можно ли использовать стандартный терморегулятор от теплых полов на 220В для работы с газовым котлом?

Вдруг вы не нашли специальный термостат с сухими контактами, а модель от теплых полов у вас уже есть в наличии. Такое подключение возможно.

Однако для этого вам понадобится “развязать” напряжение 220V. В большинстве термостатов теплых полов оно приходит на клеммы питания и далее снимается с клемм, отходящих на кабель обогрева. А как говорилось выше, при работе с газовым котлом используются “сухие контакты”, по которым передаются импульсы низкого напряжения.

Если вы напрямую подключите сюда кабель с платы управления котла, то спровоцируете короткое замыкание и выведете из строя свой котел.

Для безопасного подключения в схему придется добавить промежуточное реле или дополнительный контактор с нормально открытыми контактами.

С клемм термостата вместо кабеля теплого пола подаете напряжение 220В на катушку реле (контактора), а уже через его нормально открытые контакты (1-2 или 3-4), подключаете провода на газовый котел.

Принцип работы здесь такой же, как был рассмотрен ранее. Однако имейте в виду следующую особенность.

Так как это термостат все-таки для теплых полов, то скорее всего он будет работать по схеме: датчик воздуха + датчик пола. А значит потребует от вас установки и выставления ограничения температуры по датчику пола, которого у вас не будет.

Поэтому в настройках придется отвязать датчик пола и оставить в работе только датчик воздуха. Как это сделать, подробно читайте в инструкции к своей модели. У разных девайсов могут быть отличия.

Например, у Devi Touch для этого приходится ломать на задней стороне специальную перемычку.

Дабы не иметь всех этих сложностей и проблем, лучше все-таки изначально выбирать правильную модель терморегулятора.

Терморегулятор для коллектора водяных полов

При наличии в отдельных комнатах водяного теплого пола, который может быть запитан от того же газового котла, нужен несколько иной тип терморегулятора. Его необходимо подключать к сервоприводам на распределительном коллекторе.

Обратная сторона такого устройства выглядит следующим образом.

Если у вас сервопривод нормально закрытый, то жилы кабеля заводятся на клеммы 1 (Close или NC) и 3 (N-ноль или COM). Если нормально открытый – 2 (Open или NO) и 3 (N-ноль или COM).

Принцип работы здесь следующий. Когда в системе установлен нормально открытый сервопривод и при этом на питающем кабеле происходит прерывание подачи напряжения, сервопривод открывает проток. В нормально закрытом, ситуация противоположная.

При этом не путайте, это не какое-то реле или эл.магнитный привод, который при подаче напряжения 220В перещелкивается и моментально переходит в другое состояние. Это термоэлектрический привод, который открывает-закрывает клапан постепенно.

Поэтому, если вы захотите испытать работоспособность подобного устройства, не удивляйтесь, что он сразу же не среагирует на подачу сигнала и моментально не перекроет поток.

Подключение питания термостата осуществляется на колодках L и N. На боковых клеммах заводится кабель выносного температурного датчика в полу.

Как то писал про выбор терморегулятора, но не показал как его можно настроить, сегодня исправляюсь. Дело в том, что дешевые Российские или Китайские модели практически идентичны — все собираются в Китае, имеют одни и те же настройки. Название у производителей может быть – EASTEC, MENRED, RTC, InTERMOE – 202 или может просто носить аббревиатуру E51 (иногда приписывается — .716), наименований много — суть одна. Регулятор действительно неплохой, но есть один большой минус — в комплектации не идет инструкция по настройке. Тем более нет глубоких настроек, исправляем эту несправедливость, расскажу все подробно — будет как фото, так и видео материал …

СОДЕРЖАНИЕ СТАТЬИ

Терморегулятор действительно неплохой у меня дома стоят 3 штуки и работают уже много лет, никаких нареканий нет. Да и цена сейчас в пределах 1500 – 2000 рублей, очень неплохая, особенно в кризис. Но блин, действительно, сложно было положить инструкцию по настройке!? Тут хочется немного поругать производителей, причем ее нет ни в одном выше перечисленном. Поэтому справедливо мне задают вопросы мои читатели. Я то, эти терморегуляторы уже с закрытыми глазами могу настраивать, скоро и вы сможете, не будем тянуть начнем …

Перед настройкой

У нашей модели, условно ее назову E51.716 есть несколько вариантов работы — это ручной и автоматический с регулировкой часов и дней недели. Также есть и углубленная настройка с калибровкой датчиков и отключением не нужных. Ведь он поддерживает сразу два датчика — один для теплого пола (проводной), который идет в комплекте, второй встроенный металлический для воздуха, чуть ниже дисплея (металлическая полоска).

1) Для того чтобы вручную регулировать, нужно проделать не сложные манипуляции — просто включаем и устанавливаем температуру которую нужно, клавишами – «вверх вниз».

2) Автоматический режим. А вот тут нужно повозиться:

Установка времени и даты

Для начала устанавливаем время: Для этого нажимаем одновременно кнопки «книжка» и «вверх», держим в течение 5 секунд. Заходим в меню, тут все интуитивно понятно: — настройка часов «вверх» «вниз» переключение «книжка». Также внизу нужно поставить нужный день недели, там идет градация от 1 до 7, где 1 – понедельник, 7 – воскресение. После настройки нажимаем кнопку «питания».

Установка нагрева по дням и часам

Второе нам нужно настроить включение по дням недели (включая выходные), а также по часам. Тут также все просто. Настройки активируются нажиманием клавиши «книжка» (держим пять секунд).

После переходим в основные настройки временного интервала, сначала идет для будних дней. Время меняется также «вверх» «вниз», выбор опции «книжка», сначала идет время, затем температура. Идет целый цикл.

Всего тут шесть настроек:

— Когда встали

— Ушли из дома

— Пришли на обед

— Ушли с обеда

— Пришли вечером

— Легли спать

Также можно установить и дня выходных

Простите если немного не понятно, обязательно смотрите видео в конце, там все разложено по «полочкам».

Углубленные настройки

Предупреждение – если нет надобности, лучше туда не лезть. Иначе можем спалить как сам термодатчик, так и теплый пол. Включаются настройки при выключенном терморегуляторе. Нам нужно зажать клавишу «включения» и «книжку». Это так называемое сервисное меню.

Тут десять настроек:

1) Это калибровка датчиков. Не советую вам играться этими настройками, там итак все хорошо выставлено.

2) Переключение датчиков. Вот это нужные настройки. По умолчанию включены оба датчика и «воздушный» и «пола». Температура будет показываться средняя. Если у вас встроено все в плитку, то воздушный вам не нужен, он используется только для пленочного теплого пола. Тогда, если для плитки выбираем «OUT», если для комнаты (воздушный) – выбираем «IN», если нужно оба ставим – ALL.

3) Ограничение температуры, задается вручную.

4) Шаг регулировки температуры. По умолчанию стоит 1 градус. То есть пол будет прогреваться боле на градус, а затем отключаться. Также и остывать будет на градус, а затем включаться.

5) Система от замерзания. Если она активирована, то пол будет автоматически поддерживать температуру минимум в пять градусов. Нужно для дач и загородных домов.

6) Выбор дней недели, можно задать шести или семи дневную рабочую неделю.

7) Функция отключена

Функция отключена

9) Максимальный нагрев. Можно задать даже до 90 градусов.

10) Сброс на заводские настройки.

Блокировка от детей

Последнее что хочется отметить это блокировка от «подвижных детей». Если настроили, как нужно терморегулятор можно его «заблокировать», просто жмем одновременно клавиши «вверх» и «вниз» в течение пяти секунд, появится значок замочка (разблокировка таким же способом).

Ребята вот и все. Вот такие основные настройки, извините если не очень понятно. Для этого я создал еще и видеоверсию, там просто «разжевал» информацию, так что смотрим.

Видео версия

НА этом все, надеюсь, кому-то помог с настройкой терморегулятора E51, который штампуется еще под многими брендами. Читайте наш строительный блог.

Добрый день, уважаемый читатель! Предлагаю вашему вниманию небольшой обзор самого дешевого китайского автономного недельного термостата для газового (или иного) котла под замысловатым названием MINCO HEAT ME83.

Когда требуется автоматизировать какой-либо процесс, далеко не всегда необходимо браться за паяльник и влезать в программирование. Во многих случаях трудолюбивые китайцы уже придумали и предлагают нам готовые устройства с необходимым функционалом. Другое дело, что иногда качество таких устройств может немного хромать, но зато и делать самому ничего не требуется.

Термостатов на AliExpress – великое множество, большинство из них обладают схожим функционалом, и даже меню управления очень похоже у разных производителей. Чувствуется рука одного мастера. Я выбрал данную модель из-за низкой цены и большого яркого экрана (на фото продавца) (на самом деле это не совсем так).

Данная статья – не реклама, а скорее руководство по эксплуатации и установке. Я никак не связан ни с производителем ни с продавцом. Просто заказал на Ali и помог установить и настроить одному из соседей. А поскольку прилагаемая к прибору инструкция на “китайском английском” (есть такой диалект), то решил написать своего рода инструкцию по программированию.

Важное замечание! Прежде чем приобрести данный термостат для своего котла, я рекомендую вначале выяснить, поддерживает ли ваш котел управление с помощью внешнего комнатного термостата. Обычно в паспорте котла имеется специальный раздел “подключение комнатного термостата”.

Я не рекомендую выполнять непосредственное подключение термостата к котлу самостоятельно, а обратиться в организацию, которая обслуживает ваше ВДГО (внутри домовое газовое оборудование). Но подготовить все необходимое к подключению (установить термостат на постоянное место, протянуть провода до котла и т.д.) вы вполне можете и самостоятельно.

ME83 представляет собой недельный программируемый термостат с автономным питанием и большим дисплеем, предназначенный для управления газовым котлом (или иным отопительным прибором с небольшим током коммутации) по расписанию.

• Термостат предназначен только для работы с отопительными котлами. В данной модели управление кондиционерами (работа на охлаждение) не предусмотрено.
• Датчик температуры: встроенный, NTC. Точность измерения: ±1°С. Есть возможность корректировки измеряемой температуры в некоторых пределах (например по образцовому термометру).
• Режимы работы: ручной (поддержание постоянной температуры) или по расписанию (позволяет задавать разную температуру в разные периоды времени суток и дней недели)
• Расписание: недельное, три варианта: 5+2 (пн-пт + сб-вс), 6+1 (пн-сб + вс), 7+0 (вся неделя). Для будней предусмотрены шесть временных интервалов (подъем, ушли на работу, обед, вновь ушли на работу, вечер, сон), для выходных дней – только два (день, сон)
• При работе по расписанию есть возможность временной корректировки температуры на текущий временной интервал (без записи изменений в расписание).
• Точность поддержания температуры (или гистерезис, то есть разница температуры между включением и отключением котла): от 1°С до 5°С (настраиваемый)
• Режим антизамерзания включит котёл, когда температура в помещении упадет ниже заданного минимума 5°С, даже если вы выключили термостат и отопление (разумеется, батарейки должны быть в приборе).
• Коммутируемый ток: до 2 А, коммутируемое напряжение до 250 VAC. То есть отлично подойдет для газовых котлов с электронным управлением. А для управления более мощной нагрузкой типа электрических теплых полов необходимо будет подобрать другой термостат.
• Питание: две батарейки АА, продавец обещает работу до года на одном комплекте
• Дисплей: жидкокристаллический с синей или оранжевой подсветкой. Есть вариант без цветной подсветки.
• Данная модель не имеет WiFi модуля и не может быть использована для дистанционного управления со смартфона.

А теперь давайте поподробнее…

Датчик температуры

Термостат имеет только внутренний NTC сенсор для изменения температуры. Подключение внешнего сенсора не предусмотрено. Заявленная продавцом точность измерения ±1°С. Если вы уверены, что в месте установки термостата температура будет выше или ниже общей по помещению, то можно скорректировать ее значение в пределах от минус 9 до плюс 9 градусов. Сенсор достаточно точный, купленный экземпляр показывает температуру в помещении правильно без каких-либо корректировок. Но при этом сенсор температуры имеет одну интересную особенность – показания температуры очень быстро растут, когда вы держите прибор в руках, а потом очень медленно понижаются до нормальных значений. Возможно это связано с особенностями конструкции прибора или с программной фильтрацией результатов измерений. Поэтому точной настройкой прибора следует заниматься только после того, как прибор будет закреплен на стене для минимизации нагрева его руками.

Дисплей

Дисплей огромный, занимает большую часть передней панели прибора. Сам дисплей вызывает двойственные ощущения, замеченные мной недостатки прибора связаны в основном с дисплеем.

С одной стороны символы достаточно крупные и довольно легко читаются даже без подсветки.

Но при этом углы обзора “влево-вправо” недостаточно большие, а частота обновления экрана настолько низкая, что мерцание заметно невооруженным глазом, особенно при взгляде сбоку. Сами символы как будто немного “размыты” по краям (особенно заметно на 2 фотографии).

Подсветка экрана достаточно яркая, но заметно неравномерная (символы в верхней части немного блёкнут) и гаснет через несколько секунд после нажатия любой клавиши.

Но вот включить подсветку повторно, без выключения котла или смены режима – невозможно. Первое же нажатие на любую из клавиш управления приведет либо к выполнению её основной функции – выключению термостата вместе с котлом, либо к смене режима работы, либо к изменению времени или температурной уставки. Поэтому встав ночью “до ветру” не получится посмотреть время, не включая в помещении свет или отключив термостат хотя бы на время. На мой взгляд, при погашенной подсветке логичнее было бы вначале включить экран, а только вторым нажатием выполнять какое-либо действие.

Расположение данных на экране следующее:

В верхней части экрана расположена индикация текущего дня недели и времени.

В левой части экрана (самые крупные символы) отображается текущая измеренная температура в помещении. Этот блок данных аж дважды помечен как ROOM TEMP и символом дома с термометром. Дабы не запутались, однако.

Правая половина (ну почти) экрана отведена под режим работы и температурную уставку: cимвол 🤚🏻 обозначает ручной режим работы; символ 🕙 указывает на работу по расписанию; ♨️ указывает на то, что работа котла в данный момент разрешена (но это не гарантирует, что в данный момент в котле горит газ, так как котёл использует ещё и свой датчик температуры теплоносителя); ну а цифры указывают на значение уставки – то есть заданной температуры.

Нижняя часть экрана отведена под символы интервалов дня: подъем и завтрак, рабочее время, полдень, поход с портфелем, возвращение домой и сон.

Клавиши

Панель управления имеет пять клавиш:

• ⏺ – включить или выключить термостат (выключить вместе с котлом!)
• Ⓜ️ – mode / режим работы
• 🕙 – установка часов и дня недели
• 🔼 – прибавить
• 🔽 – убавить

Внутренний мир

Чтобы снять заднюю крышку, необходимо воспользоваться отверткой – защелки достаточно тугие и руками открыть их не получится. Но это и хорошо – сам открываться не будет.

Внутри расположен бокс для двух элементов питания и винтовые клеммы для подключения к отопителю. Бокс для установки батареек на удивление оказался качественным – батарейки отлично фиксируются, ничего не шатается и батарейки даже не пытаются выпрыгнуть из своих мест (как это обычно бывает на других устройствах).

Клеммы стандартные, с шагом ~5 мм. Можно использовать либо нормально замкнутые (NC), либо нормально разомкнутые (NO) контакты. В большинстве котлов используется вариант с NO, то есть для включения горелки эти контакты должны быть замкнуты.

В углу притаилось реле управления – EC2-3TNU. Сигнальное реле с фиксацией контактов, с двумя катушками, номинальный ток нагрузки: Iн = 2 А, коммутируемое напряжение: до 250 VAC или 220 VDC. Это говорит о том, что реле работает в режиме триггера, и при управлении котлом напряжение на катушку подается только в момент переключения. То есть при включенном отоплении энергия от батареек бесполезно не расходуется.

Ручной режим работы

Ручной режим ( 🤚🏻 ) предполагает поддержание термостатом всегда одной и той же постоянной температуры в любое время суток и в любой день недели. Этот режим удобно использовать, когда необходимо поддержание заданной температуры вне расписания для каких-либо неординарных случаев: при уборке, в отпуске, в праздники, при болезни и т.д., дабы не перенастраивать расписание.

Для включения ручного режима нажмите клавишу Ⓜ️, чтобы экране появился символ 🤚🏻. После этого вы можете задать желаемую температуру с помощью кнопок 🔼 и 🔽.

Режим работы по расписанию

Автоматический режим ( 🕙 ) предполагает более продвинутое управление климатом: по расписанию в зависимости от дня недели и времени суток. Автоматический режим предусматривает три три варианта:

• 5+2 – будни: понедельник-пятница, выходные: суббота-воскресенье
• 6+1 – будни: понедельник-суббота, выходной: воскресенье
• 7+0 – будни: понедельник-воскресенье

Для будней предусмотрены шесть временных интервалов:

• подъем
• ушли на работу
• обед
• вновь ушли на работу
• вечер
• сон

Для выходных дней – только два:

• день
• сон

Временные метки для начала каждого из интервалов могут быть легко изменены по желанию при настройке недельной программы.

Для включения автоматического режима нажмите клавишу Ⓜ️, чтобы экране появился символ 🕙. После этого термостат автоматически установит температурный режим для текущего времени суток и дня недели. Но вы по прежнему можете в любой момент времени скорректировать желаемую температуру с помощью кнопок 🔼 и 🔽. Но действовать эти изменения будут только до смены режима или интервала суток, после чего термостат опять вернется к заранее запрограммированным значениям.

Установка времени

Прежде всего необходимо настроить время и день недели. Для этого термостат должен быть включен, затем нажмите кнопку 🕙. Начнет мигать значение часов, измените его кнопками 🔼 и 🔽. Для перехода к минутам вновь нажмите 🕙, после установки минут аналогично выберите день недели.

Программирование расписания

Для программирования расписания необходимо выключить устройство клавишей ⏺ (чтобы экран полностью погас). Затем одновременно нажмите и удерживайте несколько секунд клавиши Ⓜ️ и 🕙, пока не начнет мигать символ часов – вы вошли в режим программирования. Схема программирования не сложная:

• Устанавливаете время начала интервала: часы, затем минуты. Настраиваемый интервал при этом отображается в нижней части экрана.
• Устанавливаете желаемую температуру выбранного интервала

Повторяете эти шаги 1-2 для всех интервалов:

• сначала будни: подъем, ушли на работу, обед, вновь ушли на работу, вечер, сон
• затем два интервала для выходных: подъем, сон.

Примечание: количество программируемых интервалов может быть изменено в зависимости от схемы, какую вы установили в расширенных настройках.

Для перехода на следующее значение используйте кнопку Ⓜ️, для изменения значения – кнопки 🔼 и 🔽. После того, как все значения введены и вы вернулись на первый интервал будней, просто выключите устройство и включите его вновь.

Блокировка клавиатуры

Для блокировки клавиатуры от детей нажмите и удерживайте кнопки 🔼 и 🔽 одновременно в течении пяти секунд (пока не появится 🔒). Разблокировка в обратном порядке.

Расширенные настройки

Для входа в меню расширенных настроек необходимо выключить термостат клавишей ⏺ (экран полностью погас). Затем одновременно нажмите и удерживайте несколько секунд клавиши 🔼 и 🔽.

Здесь можно изменить следующие параметры:

1. Корректировка температуры: от -9 до +9°С
2. Защита от перегрева: от 5 до 60°С. Совершенно непонятная для меня функция
3. Гистерезис (разница между температурой включения и выключения): от 1 до 5°С
4. Функция AntiFroze: можно только включить или выключить, изменить температуру нельзя
5. Режим недели: 5+2 (по умолчанию), 6+1 или 7+0
6. Максимальная температура: от 30 до 90°С. Имеется в виду максимальная температура, которую можно задать кнопками.
7. Минимальная температура: от 5 до 20°С. Имеется в виду минимальная температура, которую можно задать кнопками.
8. Сброс на заводские настройки. Удерживайте 🔼 больше 3 секунд для сброса.

Особенности управления газовым котлом

При управлении газовым котлом (да и не только газовым) следует учитывать следующие факторы:

1. Котёл не может мгновенно нагреть воздух в помещении, поэтому закладывайте в настройки дополнительное время, когда требуется прогреть помещение к определенному сроку. Например, если вам требуется 23°С к моменту пробуждения в 07:00, а ночью установлена более низкая температура, то начало интервала 1 (подъем) нужно устанавливать не на 07:00, а на 06:30 или даже 06:00.
2. Наличие символа ♨️ да дисплее термостата отнюдь не гарантирует того, что горелка котла в данный момент включена. Символ ♨️ указывает лишь на то, что работа котла разрешена. Котлы оснащены комплексом своих датчиков, один из которых измеряет температуру теплоносителя в системе отопления, и именно по его данным и работает котёл. Внешний вход управления может лишь полностью блокировать или разрешать работу котла.

Исходя из вышесказанного, если вы желаете изменять температуру по расписанию, то стоит выставить на панели управления котлом несколько более высокую температуру теплоносителя, чем это требуется для “равномерного” отопления домом. Это позволит котлу быстрее прогревать дом при необходимости увеличить температуру, а затем термостат его отключит на какое-то время.

Если вы используете уличный датчик температуры, подключенный непосредственно к котлу – то в этом случае котел сам регулирует температуру теплоносителя в системе. Вам потребуется установить более “высокую” кривую управления. Но для относительно высоких температур на улице (от +10 и выше) температура теплоносителя всё равно останется невысокой и котёл не сможет быстро прогреть помещение, если до этого в нем поддерживалась невысокая температура. В этом случае вам поможет дополнительный выключатель – “блокиратор”, с помощью которого можно просто отключить на время потепления этот самый датчик температуры и выставить температуру теплоносителя вручную.

Данный термостат вполне подходит для дачного дома, когда в будни поддерживается относительно низкая температура (например 15°С), а в выходные – более комфортная. Существует ошибочное мнение, что снижать температуру в доме на период отсутствия хозяев до 10-15°С “нет никакого смысла, так всё равно потом греть до 25°С“. На самом деле это ошибка. Теплопотери дома зависят от разницы температур между улицей и домом, и чем меньше эта разница, тем меньше теплопотери, а значит меньше и потребление газа или энергии. И зависимость эта нелинейная.

То есть затраты на прогрев один раз в неделю с 15 до 25 будут существенно ниже затрат на поддержание 25°С каждый день.

Хотя для дачи я бы лучше купил такой же, но с перламутровыми пуговицами с WiFi-управлением, дабы иметь возможность удаленного управления. Обзор такого устройства палнируется в ближайшее время на данном канале.

Подключение к газовому котлу

Предупреждение!
Я не рекомендую выполнять подключение термостата к котлу самостоятельно – вскрывать котел и выполнять все подключения к нему “по хорошему” должен специалист газового хозяйства, обслуживающий ваше оборудование и имеющий соответствующую лицензию.
Но подготовить все необходимое к подключению (установить термостат на постоянное место, протянуть провода до котла, установить “аварийный” включатель и т.д.) вы вполне можете и самостоятельно. Обслуживающему инженеру останется только подключить выведенные провода к колодке вашего бойлера.
Если вы решитесь выполнить подключение самостоятельно, то вы должны принять на себя все риски своих действий и точно понимать что делаете. В первую очередь обратитесь к документации на свой котел и выясните, как подключается термостат.
Я выполнял подключение самостоятельно, но:
– с разрешения обслуживающей организации, с которой у меня заключен договор на обслуживание ВДГО
– я когда-то проработал в нашем местном горгазе шесть лет слесарем КИПиА и имею некоторый опыт работы с таким оборудованием и с электронным оборудованием

Для управления котлом необходимо найти в котле клеммы (или провода) для подключения внешнего комнатного термостата. Пожалуйста, обратитесь к документации на свой котёл – обычно в его паспорте имеется специальный раздел “подключение комнатного термостата”. С завода эти клеммы обычно замкнуты проволочной перемычной, её необходимо будет удалить и подключить вместо неё провода от термостата.

Для Baxi Eco Four это выглядит так:

Простейший вариант подключения термостат – просто соединить двумя проводами контакты COM и NO с соответствующими контактами котла. Вот такую схему предлагается в описании товара:

Но я дополнительно к этому советую установить обычный выключатель, включив его параллельно контактам термостата. Это позволит при необходимости быстро перевести котел в обычный, автономный режим без термостата. Например если данная китайская игрушка сломается или сбойнет, а дома стало холодно. В этому случае объяснить по телефону домочадцам (или соседям), какой включить выключатель гораздо проще; чем объяснить как вскрыть термостат и замкнуть провода (да не каждый и рискнет).

Например это может выглядеть как на фото ниже. Левый выключатель отвечает за блокировку термостата, правый отключает уличный датчик котла (листайте галерею):

На этом пока всё, если что-то не ясно – задавайте вопросы. Может быть про что-то я и забыл написать в данной статье. Данный термостат установлен не у меня, а у соседа, но по памяти что смогу – расскажу.

На этом пока всё, до встречи на сайте и на dzen-канале!
