CRUNCH
2140S
-5-
2140S
ЛАЗЕР/РАДАР-ДЕТЕКТОР
ОСОБЕННОСТИ МОДЕЛИ
1. Обнаружение радара в диапазонах Х, К, широкополосном Ка
2. Обнаружение импульсного радара Ultra X, Ultra K
3. Отключаемый режим обнаружения системы VG-2
4. Круговое (360°) обнаружение лазера в диапазоне La = 800-1100 нм
5. Цифровая обработка сигнала
6. Защита от ложных срабатываний. Режим CITY
7. Светодиодный символьный дисплей
8. Условная индикация уровня обнаруженного сигнала
9. Настройка яркости дисплея. Режим DIM
10. Звуковой сигнализатор. Тональное оповещение индивидуальным, для
каждого диапазона, сигналом
11. Выбор тональности звукового сигнала
12. Плавное изменение громкости
13. Ручное приглушение и блокировка сигнала тревоги. Режим MUTE
14. Автоматическое тестирование
15. Сохранение настроек после отключения прибора
16. Компактный корпус. Оригинальная конструкция
17. Два варианта установки. Панель приборов и ветровое стекло
CRUNCH
2140S
-6-
2140S
ЛАЗЕР/РАДАР-ДЕТЕКТОР
ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ
На рисунке показан внешний вид прибора, органы управления и инди-
кация:
1. Гнездо подключения кабеля питания. Электрический разъём,
предназначенный для подключения прибора к источнику электропита-
ния с помощью штатного кабеля питания (входит в комплект). Подроб-
ности в главе «Установка прибора».
2. Поворотный выключатель «POWER/VOL». Электрический вы-
ключатель с функцией реостата, предназначенный для включения (вы-
ключения) устройства, а так же изменение громкости звучания тональ-
ных сигналов. Подробности в главе «Режимы работы».
3. Кнопка «DIM». Орган управления, предназначенный для настрой-
ки яркости свечения дисплея. Подробности в главе «Режимы работы».
4. Кнопка «MUTE». Орган управления, предназначенный для опера-
тивного отключения звуковой тревоги. Подробности в главе «Режим
ТИШИНА».
5. Кнопка «CITY». Орган управления, предназначенный для измене-
ния чувствительности прибора к ложным сигналам. Подробности в главе
«Режим ГОРОД».
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
CRUNCH
2140S
-7-
2140S
ЛАЗЕР/РАДАР-ДЕТЕКТОР
6. Приёмник оптического диапазона. Многокаскадное устройство
приёма и обработки сигнала в оптическом диапазоне. Входным элемен-
том устройства является фронтальная широкоугольная линза расши-
ренная дополнительной верхней приёмной линзой.
Примечание. В Лазер/Радар-детекторе CRUNCH 2140S верхняя при-
ёмная линза расширяет сектор приёма сигнала лазера до 360°.
7. Сверхвысокочастотная антенна. Встроенная рупорная антенна
является входным элементом радиоприёмного устройства и предназна-
чена для приёма сигнала в строго определенных диапазонах частот (Х,
К, Ка, VG-2).
8. Технологический паз. Фигурная прорезь во фронтальной части
корпуса прибора. Используется для установки детектора на кронштейн.
Подробности в главе «Установка прибора».
9. Звуковой сигнализатор. Устройство воспроизведения звуковых
сигналов тревоги и тонального подтверждения изменений настройки
прибора.
10. Дисплей. Светодиодное символьное табло. Служит визуальным
сигнализатором, предназначенным для отображения информации о
диапазоне и типе обнаруженного сигнала, а так же текущего режима
работы. Дисплей представляет собой восьмиразрядный трафарет, под-
свеченный разноцветными светодиодами. Каждый светодиод является
отдельным индикатором, в совокупности с трафаретом, формирует сим-
вол дисплея. Каждый символ дисплея определяет функцию или режим
работы детектора:
11. Индикатор [
Р
]. Символ оранжевого цвета. Электропитание вклю-
чено. Непрерывное свечение индикатора подтверждает исправность
радар-детектора и готовность его к работе.
12. Индикатор [
Х
]. Символ красного цвета. Мигание символа (с пере-
менной интенсивностью) сигнализирует пользователю о присутствии
сигнала в диапазоне Х. Интенсивность мигания пропорционально мощ-
ности обнаруженного сигнала.
13. Индикатор [
К/Ка
]. Групповой символ зелёного цвета. Мигание
символа (с переменной интенсивностью) сигнализирует пользователю о
присутствии сигнала в диапазоне К или Ка. Различие между диапазона-
ми формируется звуковым сигнализатором, который генерирует инди-
видуальные (отличные) сигналы для каждого диапазона. Интенсивность
мигания индикатора пропорциональна мощности обнаруженного сигна-
ла.
14. Индикатор [
С
]. Символ оранжевого цвета. Символ загорается при
активации режима ГОРОД и гаснет после отключения режима. Подроб-
ности в главе «режим ГОРОД».
15. Индикаторы [
2
], [
3
], [
4
]. Символы красного цвета. Индикаторы
уровня принимаемого сигнала. Могут загораться только совместно с
CRUNCH
2140S
-8-
2140S
ЛАЗЕР/РАДАР-ДЕТЕКТОР
символами [
Х
] или [
К/Ка
]. Последовательное включение данных сим-
волов указывает на приближение к источнику обнаруженного сигнала.
16. Индикатор [
L
]. Символ зелёного цвета. Мигание символа (с макси-
мальной интенсивностью) сигнализирует пользователю о том, что обна-
ружено присутствие сигнала La (лазера).
Дополнение. Одновременная индикация символов
12-[
X
] и 13-[
K/Ка
]
сигнализируют пользователю о присутствии сигнала системы VG-2.
УСТАНОВКА ПРИБОРА
Установка Лазер/Радар-детектор
CRUNCH 2140S
производит-
ся внутри салона автомобиля двумя способами: на панели приборов и
на ветровом стекле. Процесс установки не предполагает участие техни-
ческого персонала, радар-детектор может поставить любой автолюби-
тель, не обладающий специальной подготовкой. При установке прибора
необходимо придерживаться следующих правил:
1. Место расположения прибора должно обеспечивать свободный дос-
туп водителя к органам управления
2. После установки, прибор не должен ограничивать обзор водителю
3. Радар-детектор не должен угрожать водителю или пассажиру нане-
сением травмы в случае резкого торможения или другой нештатной
ситуации в пути
4. Лазер/Радар-детектор ориентируется строго горизонтально и по на-
правлению движения
5. Установка прибора на панель приборов необходимо производить при
температуре поверхностей не ниже +5°С.
Установка на панель приборов
Велкро застёжка (липучка), входящая в ком-
плект поставки прибора, в некоторых случаях, наиболее
удобный вариант крепления.
Для установки Лазер/Радар-детектора
CRUNCH
на па-
нель приборов необходимо:
1. Тщательно протереть место предполагаемой установки
на панели приборов, а также основание самого радар-детектора, ис-
пользуя для этого влажную ткань. Дождаться высыхание поверхностей.
2. Удалить защитное бумажное покрытие с клейкой стороны велкро и
прижать к основанию детектора на 10 — 15 секунд.
3. Удалить защитное бумажное покрытие с другой стороны велкро и
прижать клейкой стороной к выбранному месту установки на панели
приборов, на 10 — 15 секунд.
4. Установить детектор, совместив обе части велкро застёжки.
ВНИМАНИЕ! Приклеивание велкро застёжки необходимо производить
при температуре поверхностей не ниже +5°С. При температуре ниже
CRUNCH
2140S
-9-
2140S
ЛАЗЕР/РАДАР-ДЕТЕКТОР
+5°С свойства клейкого основания резко ухудшаются и удержание де-
тектора на поверхности панели становится не надёжным.
Необходимо помнить! Переустановка велкро снижает надёжность
крепления устройства на приборной панели по причине потери удержи-
вающего качества клейкого основания.
Установка на ветровое стекло
Установка прибора на ветровое стекло автомобиля предпола-
гает использование кронштейна с вакуумными крепежами (присосками),
входящими в комплект поставки.
Для этого необходимо выполнить следующие операции:
1. В первую очередь, следует закрепить присоски на крон-
штейне, вставив их в специально выполненные отверстия
(если это необходимо).
2. Для фиксации кронштейна на ветровом стекле нужно
прижать присоски, с небольшим усилием, к поверхности
стекла.
3. Чтобы установить детектор на держатель кронштейна,
используйте технологический паз в верхней части прибора.
Для наилучшего обзора и оптимального угла обнаружения, при необхо-
димости, можно подогнуть держатель.
ВНИМАНИЕ! Подгибание держателя необходимо производит только
после демонтажа радар-детектора с кронштейна, в противном случае
велика вероятность повреждения технологического паза и корпуса при-
бора.
Подключение питания
Питание Лазер/Радар-детектора
CRUNCH 2140S
рассчитано
от сети постоянного напряжения в диапазоне 12 — 15В, с отрицательным
потенциалом (минусом) на корпусе автомобиля. Не соответствие пи-
тающего напряжения приводит к снижению эффективности прибора
(пропуск сигнала радара, увеличение количества ложных срабатыва-
ний) или выходу прибора из строя.
В комплектацию прибора входит кабель питания с адаптером прикури-
вателя автомобиля и штекером подключения в гнездо питания прибора.
1. Подключите малый штекер кабеля питания в гнездо питания детекто-
ра. Штекер должен войти до упора.
2. Извлеките прикуриватель из гнезда и подключите адаптер кабеля
питания прибора в гнездо прикуривателя до упора.
Замена предохранителя
В адаптере кабеля питания используется 2-х амперный предо-
хранитель (тип 3AG — входит в комплект).
Неисправный предохранитель меняется следующим образом:
1. Аккуратно открутите верхнюю часть адаптера прикуривателя, при-
держивая прижимную пружину.
CRUNCH
2140S
-10-
2140S
ЛАЗЕР/РАДАР-ДЕТЕКТОР
Помните: откручивать необходимо осторожно, так как предохранитель
прижат пружиной, которая, при высвобождении, может вылететь.
2. Извлеките предохранитель и установите на его место новый.
РЕЖИМЫ
РАБОТЫ
Включение и автоматическое тестирование (автотест) прибора
Устройство подключается к источнику питания с помощью
штатного кабеля (входит в комплект). После подключения кабеля пита-
ния включите устройство поворотом выключателя «POWER/VOL» от
себя до щелчка. В качестве подтверждения включения, прозвучит зву-
ковой сигнал и автоматически запустится цикл автоматического тести-
рования (проверка дисплея и функций радар-детектора). Все символы
дисплея поочерёдно вспыхнут и погаснут.
После последовательной проверки индикаторов устройство автоматиче-
ски переходит в рабочий режим. На дисплее загорится символ [
P
] и,
возможно, индикатор текущего режима работы детектора, например:
[
С
] – режим ГОРОД. Символ [
P
] – подтверждает исправность и готов-
ность детектора к работе.
Регулировка громкости
В радар-детекторе
CRUNCH 2140S
применяется плавное из-
менение громкости звуковых сигналов. Уровень громкости изменяется
поворотным регулятором «POWER/VOL». Вращение колёсика «от се-
бя» увеличивает громкость, «на себя» уменьшает.
Изменение тональности звуковой тревоги
В данной модели детектора включена функция изменения
тональности звуковой тревоги. Данная функция позволяет настроить
звуковое сопровождение устройство, в соответствии с собственными
предпочтениями пользователя. Что, в свою очередь, добавляет комфор-
та при эксплуатации прибора.
Выбор тональности звукового сигнала производится длитель-
ным нажатием кнопки «MUTE» (удержание кнопки не менее 3 секунд).
Изменение подтверждается звуковым сигналом.
Режим ТИШИНА
В случае появлении необходимости оперативного отключения
звукового сигнала тревоги, пользователю необходимо однократно на-
жать на кнопку «MUTE». Произойдет блокировка звуковой тревоги. В
качестве подтверждения прозвучит двойной тональный сигнал «бип-
бип».
CRUNCH
2140S
-11-
2140S
ЛАЗЕР/РАДАР-ДЕТЕКТОР
Возврат в исходный режим звукового оповещения производится по-
вторным нажатием кнопки «MUTE» и подтверждается одиночным сиг-
налом «бип».
Изменение яркости свечения дисплея
Подсветка дисплея изменяется коротким нажатием на кнопку
«DIM». Настройка является дискретной и цикличной. Каждое нажатие
на кнопку «DIM» изменяет яркость дисплея. Всего три уровня:
ЯРКО — подсветка дисплея максимальная (уровень яркости установлен
по умолчанию). Характеризуется максимальной яркостью индикаторов
дисплея.
После нажатия на кнопку «DIM», освещение дисплея снижается.
ТУСКЛО — пониженная яркость дисплея. В данном режиме свечение
светодиодов дисплея снижается на 50% относительно максимального
значения. Переход в режим ТУСКЛО сопровождается однократным то-
нальным сигналом «бип».
Второе нажатие на кнопку «DIM» отключает подсветку дисплея.
ТЕМНО — все светодиоды, не зависимо от сигнальной обстановки будут
отключены, за исключением индикатора [
P
]. Свечение индикатора
«Питание» останется тусклым. Данный индикатор, в режиме ТЕМНО,
напомнит пользователю об активном состоянии устройства и его ис-
правности. Переход в режим ТЕМНО подтверждается двойным тональ-
ным сигналом «бип-бип».
Для возврата в исходный режим яркости дисплея (максималь-
ная яркость), необходимо нажать на кнопку «DIM» в третий раз. Яр-
кость дисплея восстановится. Переход в режим максимального свечения
дисплея звуковой сигнализатор подтвердит тройным «бип-бип-бип».
Установка яркости подсветки дисплея позволяет добиться не-
обходимого соотношения между подсветкой дисплея и внешней осве-
щённостью. Так, например, в тёмное время суток интенсивное свечение
дисплея вызывает усталость глаз и поэтому рекомендуется использо-
вать менее яркий дисплей. В условиях повышенной внешней освещён-
ности (ясный, солнечный день) для обеспечения читаемости дисплея
необходимо увеличить яркость.
ВНИМАНИЕ! Не допускайте отключение звуковой тревоги и индикации
дисплея одновременно. Такая конфигурация прибора может привести к
пропуску сигнала радара.
Режим ГОРОД
Режим ГОРОД обеспечивает ослабление воздействия помех на
работу Лазер/Радар-детектора. Фактически режим снижает чувстви-
тельность прибора к сигналам, по своим характеристикам, отличным от
сигнала радара. Сигналы помехи могут формировать устройства, в ра-
боте которых участвуют различные высокочастотные датчики. Ярким
примером таких устройств являются автоматические двери в магазинах,
CRUNCH
2140S
-12-
2140S
ЛАЗЕР/РАДАР-ДЕТЕКТОР
автоматические шлагбаумы на стоянках. Мешать работе детектора мо-
гут и другие радиоэлектронные устройства. Например, оборудование
спутникового телевидения, различные средства локальной связи и, в
том числе, сторонние радар-детекторы, установленные на других авто-
мобилях. У всех этих устройств есть одно объединяющее качество. Уро-
вень излучения, таких устройств, крайне низок, по сравнению с мощно-
стью сигнала, излучаемого полицейским радаром. В Лазер/Радар-
детекторе
CRUNCH 2140S
присутствует механизм защиты от подобных
сигналов.
Для активации режима ГОРОД нажмите на кнопку «CITY».
На дисплее прибора появится символ оранжевого цвета [
С
]. Звуковой
сигнализатор подтвердит включение режима тональным сигналом. На
рисунке показан внешний вид дисплея после активации режима
ГОРОД:
Отключение режима производится повторным нажатием на
кнопку «CITY». Радар-детектор перейдёт в режим ТРАССА. На дис-
плее прибора погаснет символ [
С
], звуковой сигнализатор так же под-
твердит, изменение режима, тональным сигналом.
Данный режим (режим ТРАССА) характеризируется повышен-
ной чувствительностью приёмного устройства радар-детектора и позво-
ляет обнаруживать полицейские радары на максимальной дальности, в
условиях низкого уровня помех и высоких скоростей движения, напри-
мер при движении по автостраде или шоссе.
Отключение режима VG-2
Лазер/Радар-детектор
CRUNCH 2140S
оборудован системой
обнаружения сигнала VG-2. Устройства, подобные VG-2, используются
дорожной инспекцией для обнаружения действующих радар-детекторов
установленных на автомобили владельцев, в тех государствах, где ис-
пользование радар-детектора запрещено. Система обнаруживает актив-
ную систему пеленгации по излучению гетеродина приёмника и опове-
щает пользователя светодиодным символьным индикатором и специ-
альной звуковой тревогой.
Следует отметить, что использование Лазер/Радар-детекторов
на территории Российской Федерации, стран СНГ и большинства стран
Европы не запрещено. Дорожная полиция, на указанных территориях,
системы, подобные VG-2, не использует. В то же самое время, по кана-
лу VG-2 радар-детектора просачивается множество ложных сигналов,
что дополнительно нагружает процессор прибора, снижая быстродейст-
вие и увеличивая энергопотребление устройства.
На чтение 3 мин Опубликовано Обновлено
Антирадары становятся все более популярными у автолюбителей, ведь они помогают избегать штрафов за превышение скорости и других нарушений. Crunch 2140s – одна из самых популярных моделей антирадара на рынке, и в этой статье мы расскажем вам, как правильно настроить его для оптимальной работы.
Шаг 1: Установите антирадар
Прежде чем приступать к настройке, необходимо правильно установить антирадар в автомобиль. Руководство пользователя, прилагаемое к антирадару, содержит подробные инструкции по его установке. Уделите этому вопросу достаточно внимания, чтобы обеспечить максимальную эффективность работы антирадара.
Шаг 2: Настройте частоты
Настройка частот антирадара – важный этап, который позволяет ему корректно функционировать. Выберите режим «Настройка» в меню антирадара и следуйте инструкциям на его дисплее. Вам необходимо ввести частоты, на которые работают радары вашего региона. Обратитесь к информации, доступной в интернете, или обратитесь за помощью к специалисту, чтобы узнать актуальные частоты для вашей местности.
Шаг 3: Установите чувствительность
Чувствительность антирадара – это параметр, влияющий на его способность обнаружить радары во время движения. Слишком высокая чувствительность может вызвать ложные тревоги, а слишком низкая – пропустить реальные радары. Руководство пользователя антирадара crunch 2140s предоставляет рекомендации о настройке чувствительности в зависимости от дорожных условий вашего региона. Используйте эти рекомендации в качестве отправной точки и, при необходимости, вносите свои корректировки в настройках антирадара.
Следуя этой пошаговой инструкции, вы сможете правильно настроить антирадар crunch 2140s и максимально использовать его возможности для обнаружения радаров и предотвращения нарушений правил дорожного движения.
Описание антирадара Crunch 2140S
Одной из основных особенностей антирадара Crunch 2140S является его высокая точность обнаружения радаров. Устройство использует современные технологии и алгоритмы, позволяющие своевременно распознавать радары различных типов, включая стационарные и передвижные.
Антирадар Crunch 2140S также оснащен функцией оповещения о камерах контроля скорости, которая позволяет водителю своевременно реагировать и снижать скорость в зоне их установки. Это способствует соблюдению ПДД и повышает безопасность дорожного движения.
Для удобства использования, антирадар Crunch 2140S оснащен ярким LED-дисплеем, на котором отображается вся необходимая информация о радарах и камерах контроля скорости. Кроме того, устройство имеет голосовое оповещение, которое позволяет водителю оставаться сосредоточенным на дороге и не отвлекаться на просмотр дисплея.
Антирадар Crunch 2140S имеет компактный и стильный дизайн, который позволяет его легко установить в автомобиле. Устройство может быть подключено к автомобильному прикуривателю или другому источнику питания с помощью специального кабеля в комплекте.
В целом, антирадар Crunch 2140S — это надежное и удобное устройство, которое помогает водителю соблюдать правила дорожного движения и избегать штрафов за превышение скорости. Благодаря своим функциям и современным технологиям, этот антирадар является идеальным выбором для активного водителя.
CRUNCH РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ СОДЕРЖАНИЕ ВВЕДЕНИЕ 3 КОМПЛЕКТАЦИЯ 4 ОСОБЕННОСТИ МОДЕЛИ 5 6 ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ УСТАНОВКА ПРИБОРА 8 ЛАЗЕР/РАДАР-ДЕТЕКТОР РЕЖИМЫ РАБОТЫ 10 Включение и автоматическое тестирование прибора 10 10 Регулировка громкости Изменение тональности звуковой тревоги 10 CRUNCH Режим ТИШИНА 10 Изменение яркости свечения дисплея 11 Режим ГОРОД 11 2140S Отключение режима VG-2 12 Сохранение настроек 13 ОБНАРУЖЕНИЕ СИГНАЛА 13 УХОД И СБЕРЕЖЕНИЕ 16 17 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ в диапазонах СПЕЦИФИКАЦИЯ 18 X, Ultra-X, К, Ultra-K, АДРЕСА СЕРВИСНЫХ ЦЕНТРОВ 19 широкополосном Ка, обнаружение сигнала лазера и VG-2 светодиодный символьный дисплей индикация уровня сигнала При нарушении целостности контрольной наклейки гарантия теряет силу 2140S -2- 2140S ЛАЗЕР/РАДАР-ДЕТЕКТОР CRUNCH CRUNCH ВВЕДЕНИЕ КОМПЛЕКТАЦИЯ В состав комплекта Лазер/Радар-детектора входят следующие элемен- Уважаемый Пользователь, поздравляем Вас с приобретением ты: Лазер/Радар-детектора от известного производителя CRUNCH! 1. Радар-детектор CRUNCH 2140S 2. Кронштейн с двумя присосками. Крепление устройства на вет- Лазер/Радар-детектор CRUNCH 2140S является высокопроиз- ровое стекло водительным и функциональным устройством. Рабочие диапазоны час- 3. Велкро застёжка с клейким основанием. Крепление устройства тот позволяют обнаруживать радары в диапазонах Х, К, широкополос- на панели приборов ном Ка. Параметры приёмного устройство детектора обеспечивают об- 4. Кабель питания с защитой от короткого замыкания. Витой наружение короткоимпульсных сигналов Ultra X, Ultra K. Дополни- 5. Запасной предохранитель тельно в состав детектора интегрирован приёмник сигнала в оптическом 6. Руководство пользователя на русском языке диапазоне, обеспечивающий приём сигнала лазера La в секторе 360°. В момент обнаружения радара (лидара) Лазер/Радар-детектор CRUNCH 2140S предупреждает визуально и звуковым сигналом трево- ги. Данная модель детектора оборудована светодиодным символьным дисплеем и звуковым сигнализатором на базе цифрового зуммера. Све- тодиодный символьный дисплей отображает информацию о диапазоне, мощности обнаруженного сигнала, а так же текущем режиме работы. Звуковой сигнализатор оповестит пользователя индивидуальной, для каждого диапазона, тревогой и подтвердит изменения в настройках Лазер/Радар- Кронштейн с Велкро прибора. детектор присосками застёжка CRUNCH доверяют пользователи, которые неоднократно убе- ждались в высокой эффективности, функциональности и одновременно простоте в использовании, а так же надёжности радар-детекторов этой марки. Устройства экономичны, компактны и не прихотливы в обслужи- вании. CRUNCH верный и надежный спутник автолюбителя на всех дорогах и в любом путешествии. Кабель питания Запасной Руководство предохранитель пользователя ПРИМЕЧАНИЕ. Комплектация может быть изменена Производителем без Необходимо помнить! В некоторых государствах и федеральных объедине- предварительного уведомления! ниях местные законы запрещают использование Лазер/Радар-детекторов. Перед тем, как использовать прибор, пожалуйста, удостоверьтесь, что на территории применения детектора, его использование не запрещено. На всей территории Российской Федерации и стран СНГ использование радар-детектора не запрещено! 2140S -3- 2140S 2140S -4- 2140S ЛАЗЕР/РАДАР-ДЕТЕКТОР ЛАЗЕР/РАДАР-ДЕТЕКТОР
CRUNCH CRUNCH ОСОБЕННОСТИ МОДЕЛИ ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ На рисунке показан внешний вид прибора, органы управления и инди- 1. Обнаружение радара в диапазонах Х, К, широкополосном Ка кация: 2. Обнаружение импульсного радара Ultra X, Ultra K 3. Отключаемый режим обнаружения системы VG-2 8 9 4. Круговое (360°) обнаружение лазера в диапазоне La = 800-1100 нм 7 5. Цифровая обработка сигнала 6. Защита от ложных срабатываний. Режим CITY 6 4 5 7. Светодиодный символьный дисплей 8. Условная индикация уровня обнаруженного сигнала 9. Настройка яркости дисплея. Режим DIM 1 3 10. Звуковой сигнализатор. Тональное оповещение индивидуальным, для 2 каждого диапазона, сигналом 10 11. Выбор тональности звукового сигнала 10 12. Плавное изменение громкости 13. Ручное приглушение и блокировка сигнала тревоги. Режим MUTE 14. Автоматическое тестирование 15. Сохранение настроек после отключения прибора 16. Компактный корпус. Оригинальная конструкция 11 12 13 14 15 16 17. Два варианта установки. Панель приборов и ветровое стекло 1. Гнездо подключения кабеля питания. Электрический разъём, предназначенный для подключения прибора к источнику электропита- ния с помощью штатного кабеля питания (входит в комплект). Подроб- ности в главе «Установка прибора». 2. Поворотный выключатель «POWER/VOL». Электрический вы- ключатель с функцией реостата, предназначенный для включения (вы- ключения) устройства, а так же изменение громкости звучания тональ- ных сигналов. Подробности в главе «Режимы работы». 3. Кнопка «DIM». Орган управления, предназначенный для настрой- ки яркости свечения дисплея. Подробности в главе «Режимы работы». 4. Кнопка «MUTE». Орган управления, предназначенный для опера- тивного отключения звуковой тревоги. Подробности в главе «Режим ТИШИНА». 5. Кнопка «CITY». Орган управления, предназначенный для измене- ния чувствительности прибора к ложным сигналам. Подробности в главе «Режим ГОРОД». 2140S -5- 2140S 2140S -6- 2140S ЛАЗЕР/РАДАР-ДЕТЕКТОР ЛАЗЕР/РАДАР-ДЕТЕКТОР CRUNCH CRUNCH 6. Приёмник оптического диапазона. Многокаскадное устройство символами [Х] или [К/Ка]. Последовательное включение данных сим- приёма и обработки сигнала в оптическом диапазоне. Входным элемен- волов указывает на приближение к источнику обнаруженного сигнала. том устройства является фронтальная широкоугольная линза расши- 16. Индикатор [L]. Символ зелёного цвета. Мигание символа (с макси- ренная дополнительной верхней приёмной линзой. мальной интенсивностью) сигнализирует пользователю о том, что обна- Примечание. В Лазер/Радар-детекторе CRUNCH 2140S верхняя при- ружено присутствие сигнала La (лазера). ёмная линза расширяет сектор приёма сигнала лазера до 360°. Дополнение. Одновременная индикация символов 12-[X] и 13-[K/Ка] 7. Сверхвысокочастотная антенна. Встроенная рупорная антенна сигнализируют пользователю о присутствии сигнала системы VG-2. является входным элементом радиоприёмного устройства и предназна- чена для приёма сигнала в строго определенных диапазонах частот (Х, УСТАНОВКА ПРИБОРА К, Ка, VG-2). Установка Лазер/Радар-детектор CRUNCH 2140S производит- 8. Технологический паз. Фигурная прорезь во фронтальной части ся внутри салона автомобиля двумя способами: на панели приборов и корпуса прибора. Используется для установки детектора на кронштейн. на ветровом стекле. Процесс установки не предполагает участие техни- Подробности в главе «Установка прибора». ческого персонала, радар-детектор может поставить любой автолюби- 9. Звуковой сигнализатор. Устройство воспроизведения звуковых тель, не обладающий специальной подготовкой. При установке прибора сигналов тревоги и тонального подтверждения изменений настройки необходимо придерживаться следующих правил: прибора. 1. Место расположения прибора должно обеспечивать свободный дос- 10. Дисплей. Светодиодное символьное табло. Служит визуальным туп водителя к органам управления сигнализатором, предназначенным для отображения информации о 2. После установки, прибор не должен ограничивать обзор водителю диапазоне и типе обнаруженного сигнала, а так же текущего режима 3. Радар-детектор не должен угрожать водителю или пассажиру нане- работы. Дисплей представляет собой восьмиразрядный трафарет, под- сением травмы в случае резкого торможения или другой нештатной свеченный разноцветными светодиодами. Каждый светодиод является ситуации в пути отдельным индикатором, в совокупности с трафаретом, формирует сим- 4. Лазер/Радар-детектор ориентируется строго горизонтально и по на- вол дисплея. Каждый символ дисплея определяет функцию или режим правлению движения работы детектора: 5. Установка прибора на панель приборов необходимо производить при 11. Индикатор [Р]. Символ оранжевого цвета. Электропитание вклю- температуре поверхностей не ниже +5°С. чено. Непрерывное свечение индикатора подтверждает исправность радар-детектора и готовность его к работе. Установка на панель приборов 12. Индикатор [Х]. Символ красного цвета. Мигание символа (с пере- Велкро застёжка (липучка), входящая в ком- менной интенсивностью) сигнализирует пользователю о присутствии плект поставки прибора, в некоторых случаях, наиболее сигнала в диапазоне Х. Интенсивность мигания пропорционально мощ- удобный вариант крепления. ности обнаруженного сигнала. Для установки Лазер/Радар-детектора CRUNCH на па- 13. Индикатор [К/Ка]. Групповой символ зелёного цвета. Мигание нель приборов необходимо: символа (с переменной интенсивностью) сигнализирует пользователю о 1. Тщательно протереть место предполагаемой установки присутствии сигнала в диапазоне К или Ка. Различие между диапазона- на панели приборов, а также основание самого радар-детектора, ис- ми формируется звуковым сигнализатором, который генерирует инди- пользуя для этого влажную ткань. Дождаться высыхание поверхностей. видуальные (отличные) сигналы для каждого диапазона. Интенсивность 2. Удалить защитное бумажное покрытие с клейкой стороны велкро и мигания индикатора пропорциональна мощности обнаруженного сигна- прижать к основанию детектора на 10 - 15 секунд. ла. 3. Удалить защитное бумажное покрытие с другой стороны велкро и 14. Индикатор [С]. Символ оранжевого цвета. Символ загорается при прижать клейкой стороной к выбранному месту установки на панели активации режима ГОРОД и гаснет после отключения режима. Подроб- приборов, на 10 - 15 секунд. ности в главе «режим ГОРОД». 4. Установить детектор, совместив обе части велкро застёжки. 15. Индикаторы [2], [3], [4]. Символы красного цвета. Индикаторы ВНИМАНИЕ! Приклеивание велкро застёжки необходимо производить уровня принимаемого сигнала. Могут загораться только совместно с при температуре поверхностей не ниже +5°С. При температуре ниже 2140S -7- 2140S 2140S -8- 2140S ЛАЗЕР/РАДАР-ДЕТЕКТОР ЛАЗЕР/РАДАР-ДЕТЕКТОР
CRUNCH CRUNCH +5°С свойства клейкого основания резко ухудшаются и удержание де- Помните: откручивать необходимо осторожно, так как предохранитель тектора на поверхности панели становится не надёжным. прижат пружиной, которая, при высвобождении, может вылететь. Необходимо помнить! Переустановка велкро снижает надёжность крепления устройства на приборной панели по причине потери удержи- вающего качества клейкого основания. Установка на ветровое стекло 2. Извлеките предохранитель и установите на его место новый. Установка прибора на ветровое стекло автомобиля предпола- гает использование кронштейна с вакуумными крепежами (присосками), РЕЖИМЫ РАБОТЫ входящими в комплект поставки. Для этого необходимо выполнить следующие операции: Включение и автоматическое тестирование (автотест) прибора 1. В первую очередь, следует закрепить присоски на крон- Устройство подключается к источнику питания с помощью штейне, вставив их в специально выполненные отверстия штатного кабеля (входит в комплект). После подключения кабеля пита- (если это необходимо). ния включите устройство поворотом выключателя «POWER/VOL» от 2. Для фиксации кронштейна на ветровом стекле нужно себя до щелчка. В качестве подтверждения включения, прозвучит зву- прижать присоски, с небольшим усилием, к поверхности ковой сигнал и автоматически запустится цикл автоматического тести- стекла. рования (проверка дисплея и функций радар-детектора). Все символы 3. Чтобы установить детектор на держатель кронштейна, дисплея поочерёдно вспыхнут и погаснут. используйте технологический паз в верхней части прибора. После последовательной проверки индикаторов устройство автоматиче- Для наилучшего обзора и оптимального угла обнаружения, при необхо- ски переходит в рабочий режим. На дисплее загорится символ [P] и, димости, можно подогнуть держатель. возможно, индикатор текущего режима работы детектора, например: ВНИМАНИЕ! Подгибание держателя необходимо производит только [С] – режим ГОРОД. Символ [P] – подтверждает исправность и готов- после демонтажа радар-детектора с кронштейна, в противном случае ность детектора к работе. велика вероятность повреждения технологического паза и корпуса при- Регулировка громкости бора. В радар-детекторе CRUNCH 2140S применяется плавное из- менение громкости звуковых сигналов. Уровень громкости изменяется Подключение питания Питание Лазер/Радар-детектора CRUNCH 2140S рассчитано поворотным регулятором «POWER/VOL». Вращение колёсика «от се- от сети постоянного напряжения в диапазоне 12 - 15В, с отрицательным бя» увеличивает громкость, «на себя» уменьшает. потенциалом (минусом) на корпусе автомобиля. Не соответствие пи- Изменение тональности звуковой тревоги тающего напряжения приводит к снижению эффективности прибора В данной модели детектора включена функция изменения (пропуск сигнала радара, увеличение количества ложных срабатыва- тональности звуковой тревоги. Данная функция позволяет настроить ний) или выходу прибора из строя. звуковое сопровождение устройство, в соответствии с собственными В комплектацию прибора входит кабель питания с адаптером прикури- предпочтениями пользователя. Что, в свою очередь, добавляет комфор- вателя автомобиля и штекером подключения в гнездо питания прибора. та при эксплуатации прибора. 1. Подключите малый штекер кабеля питания в гнездо питания детекто- Выбор тональности звукового сигнала производится длитель- ра. Штекер должен войти до упора. ным нажатием кнопки «MUTE» (удержание кнопки не менее 3 секунд). 2. Извлеките прикуриватель из гнезда и подключите адаптер кабеля Изменение подтверждается звуковым сигналом. питания прибора в гнездо прикуривателя до упора. Режим ТИШИНА Замена предохранителя В случае появлении необходимости оперативного отключения В адаптере кабеля питания используется 2-х амперный предо- звукового сигнала тревоги, пользователю необходимо однократно на- хранитель (тип 3AG - входит в комплект). жать на кнопку «MUTE». Произойдет блокировка звуковой тревоги. В Неисправный предохранитель меняется следующим образом: качестве подтверждения прозвучит двойной тональный сигнал «бип- 1. Аккуратно открутите верхнюю часть адаптера прикуривателя, при- бип». держивая прижимную пружину. 2140S -9- 2140S 2140S -10- 2140S ЛАЗЕР/РАДАР-ДЕТЕКТОР ЛАЗЕР/РАДАР-ДЕТЕКТОР CRUNCH CRUNCH Возврат в исходный режим звукового оповещения производится по- автоматические шлагбаумы на стоянках. Мешать работе детектора мо- вторным нажатием кнопки «MUTE» и подтверждается одиночным сиг- гут и другие радиоэлектронные устройства. Например, оборудование налом «бип». спутникового телевидения, различные средства локальной связи и, в том числе, сторонние радар-детекторы, установленные на других авто- Изменение яркости свечения дисплея Подсветка дисплея изменяется коротким нажатием на кнопку мобилях. У всех этих устройств есть одно объединяющее качество. Уро- вень излучения, таких устройств, крайне низок, по сравнению с мощно- «DIM». Настройка является дискретной и цикличной. Каждое нажатие на кнопку «DIM» изменяет яркость дисплея. Всего три уровня: стью сигнала, излучаемого полицейским радаром. В Лазер/Радар- детекторе CRUNCH 2140S присутствует механизм защиты от подобных ЯРКО - подсветка дисплея максимальная (уровень яркости установлен по умолчанию). Характеризуется максимальной яркостью индикаторов сигналов. Для активации режима ГОРОД нажмите на кнопку «CITY». дисплея. После нажатия на кнопку «DIM», освещение дисплея снижается. На дисплее прибора появится символ оранжевого цвета [С]. Звуковой сигнализатор подтвердит включение режима тональным сигналом. На ТУСКЛО - пониженная яркость дисплея. В данном режиме свечение светодиодов дисплея снижается на 50% относительно максимального рисунке показан внешний вид дисплея после активации режима ГОРОД: значения. Переход в режим ТУСКЛО сопровождается однократным то- нальным сигналом «бип». Второе нажатие на кнопку «DIM» отключает подсветку дисплея. ТЕМНО - все светодиоды, не зависимо от сигнальной обстановки будут отключены, за исключением индикатора [P]. Свечение индикатора Отключение режима производится повторным нажатием на «Питание» останется тусклым. Данный индикатор, в режиме ТЕМНО, кнопку «CITY». Радар-детектор перейдёт в режим ТРАССА. На дис- напомнит пользователю об активном состоянии устройства и его ис- плее прибора погаснет символ [С], звуковой сигнализатор так же под- правности. Переход в режим ТЕМНО подтверждается двойным тональ- твердит, изменение режима, тональным сигналом. ным сигналом «бип-бип». Данный режим (режим ТРАССА) характеризируется повышен- Для возврата в исходный режим яркости дисплея (максималь- ной чувствительностью приёмного устройства радар-детектора и позво- ная яркость), необходимо нажать на кнопку «DIM» в третий раз. Яр- ляет обнаруживать полицейские радары на максимальной дальности, в кость дисплея восстановится. Переход в режим максимального свечения условиях низкого уровня помех и высоких скоростей движения, напри- дисплея звуковой сигнализатор подтвердит тройным «бип-бип-бип». мер при движении по автостраде или шоссе. Установка яркости подсветки дисплея позволяет добиться не- обходимого соотношения между подсветкой дисплея и внешней осве- Отключение режима VG-2 щённостью. Так, например, в тёмное время суток интенсивное свечение Лазер/Радар-детектор CRUNCH 2140S оборудован системой дисплея вызывает усталость глаз и поэтому рекомендуется использо- обнаружения сигнала VG-2. Устройства, подобные VG-2, используются вать менее яркий дисплей. В условиях повышенной внешней освещён- дорожной инспекцией для обнаружения действующих радар-детекторов ности (ясный, солнечный день) для обеспечения читаемости дисплея установленных на автомобили владельцев, в тех государствах, где ис- необходимо увеличить яркость. пользование радар-детектора запрещено. Система обнаруживает актив- ВНИМАНИЕ! Не допускайте отключение звуковой тревоги и индикации ную систему пеленгации по излучению гетеродина приёмника и опове- дисплея одновременно. Такая конфигурация прибора может привести к щает пользователя светодиодным символьным индикатором и специ- пропуску сигнала радара. альной звуковой тревогой. Следует отметить, что использование Лазер/Радар-детекторов Режим ГОРОД на территории Российской Федерации, стран СНГ и большинства стран Режим ГОРОД обеспечивает ослабление воздействия помех на Европы не запрещено. Дорожная полиция, на указанных территориях, работу Лазер/Радар-детектора. Фактически режим снижает чувстви- системы, подобные VG-2, не использует. В то же самое время, по кана- тельность прибора к сигналам, по своим характеристикам, отличным от лу VG-2 радар-детектора просачивается множество ложных сигналов, сигнала радара. Сигналы помехи могут формировать устройства, в ра- что дополнительно нагружает процессор прибора, снижая быстродейст- боте которых участвуют различные высокочастотные датчики. Ярким вие и увеличивая энергопотребление устройства. примером таких устройств являются автоматические двери в магазинах, 2140S -11- 2140S 2140S -12- 2140S ЛАЗЕР/РАДАР-ДЕТЕКТОР ЛАЗЕР/РАДАР-ДЕТЕКТОР
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
ЛАЗЕР/РАДАР-ДЕТЕКТОР
CRUNCH
2140S
в диапазонах
X, Ultra-X, К, Ultra-K,
широкополосном Ка,
обнаружение сигнала лазера и VG-2
светодиодный символьный дисплей
индикация уровня сигнала
При нарушении целостности контрольной наклейки гарантия теряет силу
CRUNCH
2140S
-2-
2140S
ЛАЗЕР/РАДАР-ДЕТЕКТОР
СОДЕРЖАНИЕ
ВВЕДЕНИЕ
3
КОМПЛЕКТАЦИЯ
4
ОСОБЕННОСТИ МОДЕЛИ
5
ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ
6
УСТАНОВКА ПРИБОРА
8
РЕЖИМЫ РАБОТЫ
10
Включение и автоматическое тестирование прибора
10
Регулировка громкости
10
Изменение тональности звуковой тревоги
10
Режим ТИШИНА
10
Изменение яркости свечения дисплея
11
Режим ГОРОД
11
Отключение режима VG-2
12
Сохранение настроек
13
ОБНАРУЖЕНИЕ СИГНАЛА
13
УХОД И СБЕРЕЖЕНИЕ
16
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ
17
СПЕЦИФИКАЦИЯ
18
АДРЕСА СЕРВИСНЫХ ЦЕНТРОВ
19
CRUNCH
2140S
-3-
2140S
ЛАЗЕР/РАДАР-ДЕТЕКТОР
ВВЕДЕНИЕ
Уважаемый Пользователь, поздравляем Вас с приобретением
Лазер/Радар-детектора от известного производителя
CRUNCH
!
Лазер/Радар-детектор
CRUNCH 2140S
является высокопроиз-
водительным и функциональным устройством. Рабочие диапазоны час-
тот позволяют обнаруживать радары в диапазонах Х, К, широкополос-
ном Ка. Параметры приёмного устройство детектора обеспечивают об-
наружение короткоимпульсных сигналов Ultra X, Ultra K. Дополни-
тельно в состав детектора интегрирован приёмник сигнала в оптическом
диапазоне, обеспечивающий приём сигнала лазера La в секторе 360°.
В момент обнаружения радара (лидара) Лазер/Радар-детектор
CRUNCH 2140S
предупреждает визуально и звуковым сигналом трево-
ги. Данная модель детектора оборудована светодиодным символьным
дисплеем и звуковым сигнализатором на базе цифрового зуммера. Све-
тодиодный символьный дисплей отображает информацию о диапазоне,
мощности обнаруженного сигнала, а так же текущем режиме работы.
Звуковой сигнализатор оповестит пользователя индивидуальной, для
каждого диапазона, тревогой и подтвердит изменения в настройках
прибора.
CRUNCH
доверяют пользователи, которые неоднократно убе-
ждались в высокой эффективности, функциональности и одновременно
простоте в использовании, а так же надёжности радар-детекторов этой
марки. Устройства экономичны, компактны и не прихотливы в обслужи-
вании.
CRUNCH
верный и надежный спутник автолюбителя на всех дорогах и в
Необходимо помнить! В некоторых государствах и федеральных объедине-
ниях местные законы запрещают использование Лазер/Радар-детекторов.
Перед тем, как использовать прибор, пожалуйста, удостоверьтесь, что на
территории применения детектора, его использование не запрещено.
На всей территории Российской Федерации и стран СНГ использование
радар-детектора не запрещено!
CRUNCH
2140S
-4-
2140S
ЛАЗЕР/РАДАР-ДЕТЕКТОР

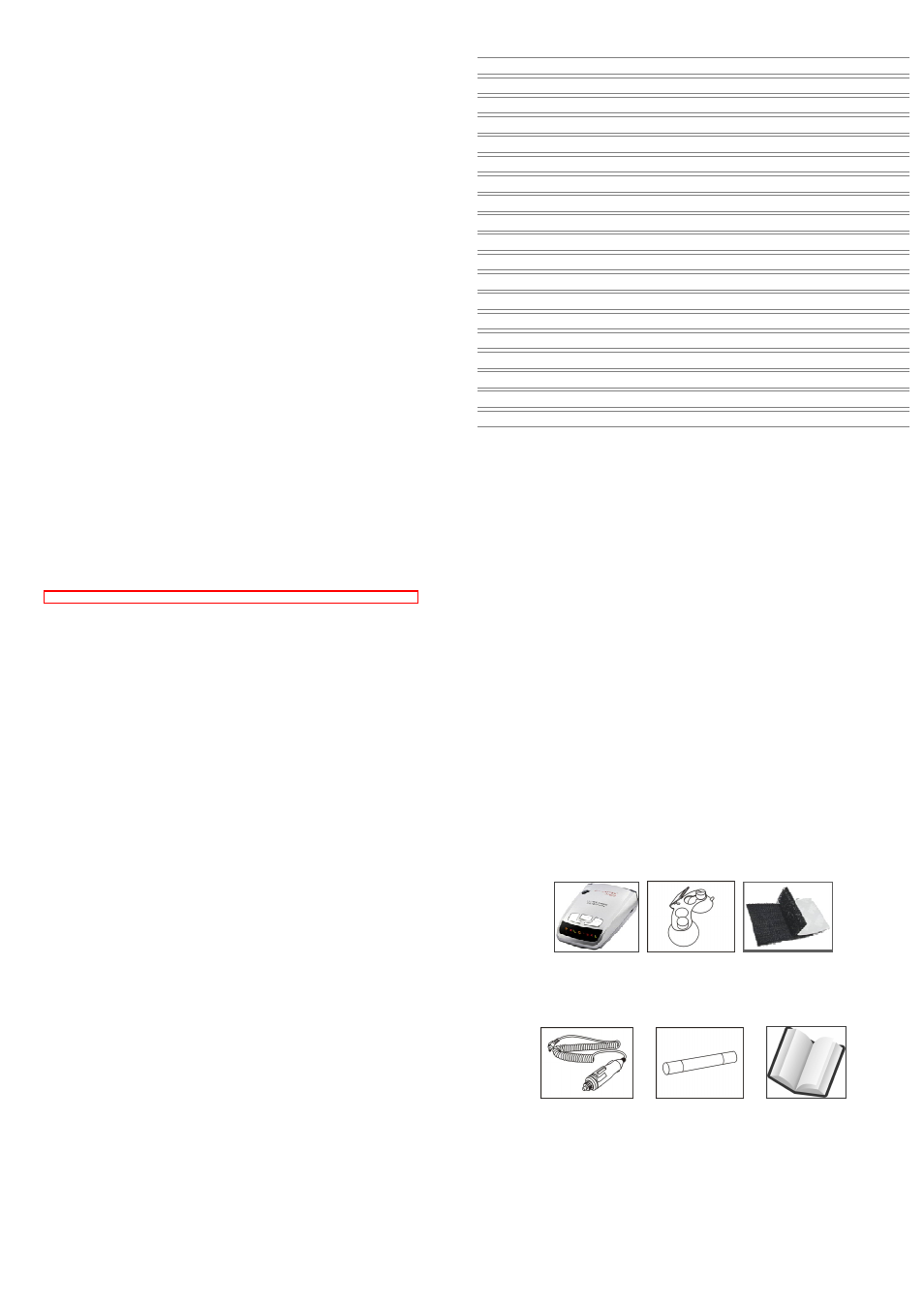

КОМПЛЕКТАЦИЯ
В состав комплекта Лазер/Радар-детектора входят следующие элемен-
ты:
1.
Радар-детектор
CRUNCH 2140S
2.
Кронштейн с двумя присосками. Крепление устройства на вет-
ровое стекло
3.
Велкро застёжка с клейким основанием. Крепление устройства
на панели приборов
4.
Кабель питания с защитой от короткого замыкания. Витой
5.
Запасной предохранитель
6.
Руководство пользователя на русском языке
ПРИМЕЧАНИЕ. Комплектация может быть изменена Производителем без
предварительного уведомления!
Лазер/Радар-
детектор
Кронштейн с
присосками
Велкро
застёжка
Кабель питания
Запасной
предохранитель
Руководство
пользователя
