Впервые увидев и услышав акустическую гитару Yamaha серии «TransAcoustic» был удивлен ее звучанию и эффектам, которые воспроизводила гитара, не подключенная к усилительному тракту. Начал разбираться, что это и как работает и набрел на просторах АлиЭкспресс на готовое решение, позволяющее превратить своими руками любую обычную акустическую гитару в трансакустическую без ее радикального переделывания, о чем и хочу поделиться в обзоре ниже. Кроме того в конце обзора расскажу о возникшей в процессе испытаний устройства проблеме и её решении, а так же покажу видео с примерами звучания гитары с установленным звукоснимателем.

Про установленный на свою гитару звукосниматель X2DOUBLE G0 я уже обмолвился в своем обзоре на гитару Doff D022: mysku.club/blog/russia-stores/78522.html поэтому и решил продолжить.

На просторах сети мне попадались компании, занимающиеся продажами гитар и оборудования, которые готовы продать как комплект такого звукоснимателя для установки, так и установить его на Ваш инструмент, правда на этом звукоснимателе будет присутствовать дополнительная надпись Enya, а стоимость без установки будет порядка 10 тыс. рублей. Судя по всему, Enya является заказчиком у компании X2DOUBLE и устанавливает их звукосниматели на свои инструменты.

Думаю тут стоит пояснить, что же представляет из себя трансакустическая гитара. Такая гитара, позволяет помимо воспроизведения обычного звучания, получить звучание с эффектами хорус, делей и ревербератор без подключения к комбоусилителям и другим отдельным устройствам. Сигнал, который снимает звукосниматель со струн гитары, обрабатывается внутри самого устройства тем или иным эффектом, усиливается и воспроизводится посредством вибродинамика, приклеенного на заднюю деку гитары. Таким образом, обработанный эффектами звук происходит из самого корпуса гитары, что поначалу кажется очень необычным.

Данный звукосниматель был заказан на распродаже 11.11, плюс еще был применен купон и в итоге стоимость получилась чуть больше 6 тыс. рублей.

Добиралась до меня посылка чуть больше месяца. Коробка была завернута в пупырку и в обычный серый почтовый пакет.

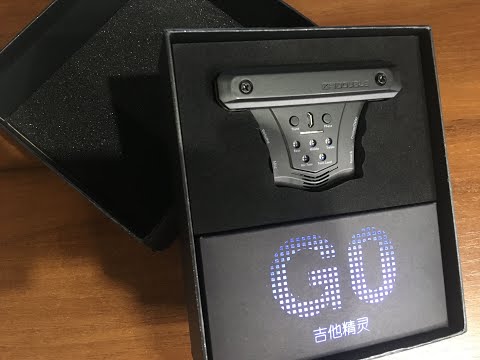

Внутри находилась привлекательного вида коробка, а в подарок продавец добавил медиатор и фирменную салфетку Sagitar.

Внутри коробки была вложена инструкция и набор для установки звукоснимателя на гитару: сам звукосниматель, кабель с разъемами для подключения к звукоусилительной аппаратуре, кабель микроЮСБ для зарядки (да-да! Теперь и акустическую гитару можно заряжать! )))), вибродинамик и комплект крепления.

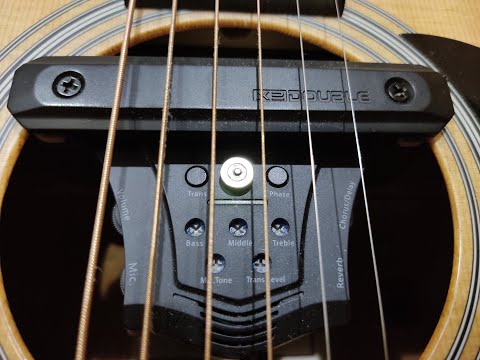

На передней панели установлены кнопка включения эффектов «Trans», кнопка переключения фазы сигнала с микрофона «Phase» — работает при подключении звукоснимателя кабелем и помогает снизить самовозбуждение инструмента, разъем для зарядки «MicroUSB», индикатор работы устройства, светящийся красным при разряженном аккумуляторе и при зарядке и зеленым при нормальной работе, три регулятора тембра «Bass», «Middle», «Treble» и два регулятора «Mic Tone» — регулирующего частоту звучания сигнала, снятого встроенным микрофоном и «Trans Level» регулирующий уровень подмешиваемого сигнала с эффектами. Для кручения этих регуляторов в комплекте прилагается маленькая крестовая отвертка

С одного бока установлены регулятор общего уровня звука «Volume» и «Mic»регулирующий уровень подмешиваемого сигнала, снятого микрофоном. С другого бока регулятор уровня эффекта реверберации «Reverb» и один регулятор двух эффектов «Chorus/Delay». Первую половину оборота этого регулятора изменяется глубина эффекта Хорус, а во второй половине оборота включается и регулируется частота эффекта Делей.
С обратной стороны расположены два гнезда для подключения вибродинамика и кабеля для подключения к звуковоспроизводящей аппаратуре, аккумулятор в формате 18650 и микрофон

Подробнее про АКБ:

Полностью разряженный, при зарядке в устройстве, судя по показанием «белого доктора» потреблял ток 0,46А и забрал в себя 2806 мАч

Вывернув два винта, устройство разбирается на 2 части. В верхней находится катушка звукоснимателя с магнитами, в нижней вся электроника для обработки сигнала.

Посмотрим, что внутри:

Сделано аккуратно, видно, что исполнение фабричное, а не на коленке.

Вибродинамик с фирменной наклейкой, но, думаю ничем не отличается от тех, что в рассыпуху продают на Али. Клеится на 3М-овский скотч

Разъем для подключения кабеля выполнен качественно, но синий цвет мне не понравился, на фоне дерева гитары смотрится чужеродно. Для установки на гитару понадобится сверло или фреза диаметром 12мм:

Для эксперимента решил провести установку звукоснимателя на свой старый дредноут Cremona D-670.

И уже позже, когда ко мне попала гитара Doff D-022 mysku.club/blog/russia-stores/78522.html я переустановил его на нее.

Итак берем гитару, снимаем с нее струны (можно полностью не снимать, закрепить их на грифе каподастром или лентой, ослабить и вынуть из задней подставки и аккуратно закрепить к грифу, чтобы не мешались) снимаем с нее держатель ремня и сверлим отверстие сначала сверлом на 4-6мм, а после 12мм. При сверлении сильно давить не стоит, чтобы не раскололся нижний клец. Хотя думаю, сложно создать такие условия, чтобы он раскололся.

В полученное отверстие заводим любой кабель с большим Джеком на конце и вытаскиваем его через отверстие резонатора. Далее вставляем Джек в устанавливаемый разъем и вытягиваем разъем в отверстие

Можно обойтись и без кабеля с Джеком, просто пропустив кусок провода и примотав его изолентой к разъему, но вовсе обойтись без этого вряд ли получится, т.к. у меня рука с разъемом, вставленная в резонаторное отверстие не доставала до просверленного отверстия изнутри.
Далее накидываем шайбу и закручиваем гайку крепления, при этом разъем, чтобы не прокручивался можно зафиксировать чем-либо тонким, в том числе и комплектной отверткой.

Расположением гаек на разъеме можно подгонять длину его резьбовой части к толщине клеца гитары.

Далее накручиваем колпачок:

Но комплектный синий мне не понравился и я заменил его на хром, который был у меня с аналогичного разъема

Далее прикидываем как провода от разъема и вибродинамика будут проходить до звукоснимателя и клеим внутрь гитары штатные зажимы для проводов:

Они клеятся так же на штатный 3М-овский скотч

У меня на Cremona ранее уже был установлен комплект звукоснимателя Fishman, поэтому я использовал уже ранее установленное крепление для проводов от него.

Клеим вибродинамик на заднюю деку, в соответствии со схемой производителя

Заправляем провода в зажимы

Подключаем провода к устройству

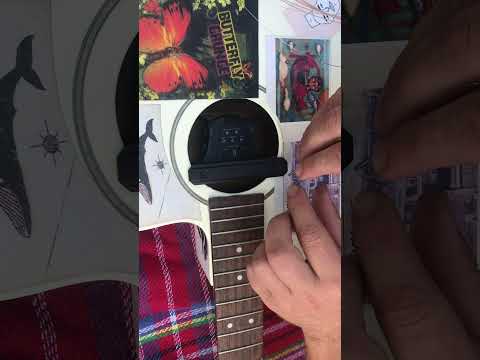

Устанавливаем устройство в отверстие гитары и затягиваем винты.

Готово!
И тут я натягиваю струны на гитаре и…. слышу при работе звукоснимателя лишние призвуки.
Причем данная проблема с призвуками возникала только тогда, когда звукосниматель работал без подключения. В случае подключения его кабелем к комбоусилителю все звучало как надо, без искажений. Поэтому сделал вывод, что проблема в выходном тракте, который усиливал и передавал сигнал на вибродинамик.

Снял видео с проблемой, приложил его в спор на Али с частичной компенсацией стоимости товара, но решением поддержки Али был возврат товара продавцу и полный возврат средств. Но меня такой вариант не устроил, т.к. пересылка стоит денег, плюс потеря времени, да и купить после по такой стоимости, как покупал 11.11. с купоном уже бы не получилось, поэтому спустил решение Али на тормозах, спор автоматически закрылся, а звукосниматель остался у меня.
Подумав, в чем может быть проблема, решил поэкспериментировать. В процессе выяснил, что искажения начинают пропадать, когда образуется некоторое расстояние между верхней частью звукоснимателя с катушкой и магнитами и основным блоком со схемой обработки и усиления сигнала. Скорее всего электромагнитное поле, создаваемое катушкой при получении сигнала со струн оказывала влияние на тракт усилителя. Поначалу хотел экранировать часть с катушкой, по аналогии с тем, как это делают с синглами в электрогитарах для уменьшения фона, но после остановился на решении с изготовлением из пластика 4мм проставок, после установки которых увеличилось расстояние между частями звукоснимателя, которое меня полностью устроило – призвуки и искажения полностью исчезли.

Я уже писал выше, что после появления у меня гитары Doff D022 данный комплект был переустановлен на нее. Но эта гитара имеет не только меньший корпус, но и меньшее резонаторное отверстие, поэтому с установкой пришлось повозиться, т.к. корпус встал туда впритирку, ну и крутить колесики регуляторов стало не так удобно, но возможно.
По сути, минимальным диаметром резонаторного отверстия гитары, на которую можно установить такой звукосниматель можно считать 85мм

На Cremona диаметр на 12 мм больше и составляет 97мм.

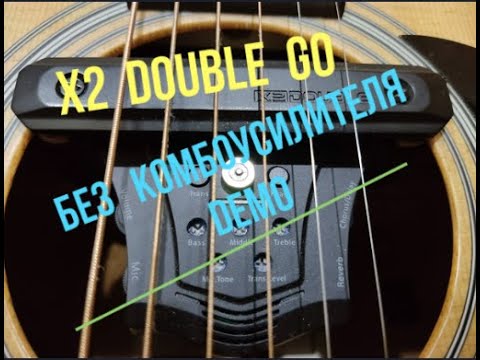

Ну и в конце прилагаю видео, в котором постарался продемонстрировать работы эффектов и звучание гитары с ними. Гитара на видео звучит в живую, без подключения к каким либо устройствам.

При подключении гитары к звуковоспроизводящей аппаратуре все эффекты сохраняют свое действие, но так же добавляется возможность подмешивать сигнал, снятый встроенным микрофоном, что так же влияет на воспроизводимое звучание.

На этом, пожалуй, все! На возникающие вопросы готов ответить в комментариях ниже.
