Тактические носилки
Тактические носилки «Фома-180» и «Фома-215» разработаны для своевременной эвакуации раненых в условиях городских боёв и являются важной составляющей в спасении жизни военнослужащих, добровольцев и мирных жителей, находящихся в зоне спецоперации.
Новинка! Скачать схемы и посмотреть на особенности сборки стола и носилок «Фома-215».
Правила сборки, пошива и комплектации носилок «Фома-180»
-
Материалы и технические требования к ним
-
Изготовление столешницы для сборки носилок
-
Нарезка строп и сборка носилок
-
Как правильно сложить носилки
Материалы для «Фома-180» и технические требования к ним
-
СТРОПА ДЛЯ ПОШИВА НОСИЛОК
20мм плотность 11 гр метр + — 1 гр
25мм плотность 14 гр метр + — 1 гр
Разрывная нагрузка 250-275 кг.
Цвета: хаки, олива, коричневый, чёрный, серый. -
КОЛИЧЕСТВО МАТЕРИАЛОВ
На 1 носилки необходимо 34,03 метра стропы
Изготовление столешницы для сборки носилок «Фома-180»
На столешницу размером 1820х920х43 мм потребуется:
-
Плита ХДФ 3 мм 1820х920 мм – 1 шт.
-
Брусок строганый 30х40×3000 мм – 2 шт.
-
Саморезы по дереву 25-30 мм – 25-30 шт.
-
Перьевое сверло по дереву 10-15 мм – 1 шт.
-
Линейка длинная, карандаш, перманентный маркер.
Общая сумма по материалам на 1 столешницу – около 1000 рублей.
Лучше сразу заказать распил материала при покупке, если есть такая возможность (например, в ЛеруаМерлен). Это дополнительно будет стоить около 270 рублей, но это того стоит – очень быстро и точно распилят и готовые части легко можно увезти в машине.
Размер плиты ХДФ для столешницы – 182х92 см
Размер брусков для столешницы – 92 см, 6 шт.
Порядок изготовления столешницы для носилок «Фома-180»
-
Разметка
Размечаем на плите ХДФ макет под носилки 180х90 см (по краям плиты останутся припуски по 1 см), делим на равные промежутки и размечаем места расположения строп, сначала карандашом, затем перманентным маркером (когда всё выверено).
-
Намечаем места пересечения строп
Просверливаем круглые отверстия в местах пересечения разметки под стропы
-
Крепим бруски
Под плиту ХДФ подкладываем (поперёк) 6 6русков, равномерно распределяя их на примерно равном расстоянии друг от друга в местах, где нет отверстий, прикручиваем саморезами плиту к брускам по 4-5 саморезов на 1 брусок. Лучше сделать так, чтобы шляпка самореза была заподлицо с поверхностью (мастера знают).
Готово! Итоговый размер столешницы: 1820х920х43 мм
Видео изготовления столешницы для сборки носилок «Фома-180»
Нарезка строп и сборка тактических носилок
НАРЕЗКА строп осуществляется вручную с использованием:
✔ Машинки (смотрите видео)
✔ Шпателя
✔ Горячих ножниц
✔ Выжигательного аппарата
Нарезка строп с использованием машинки
Сборка тактических носилок
-
Сборка носилок производится на шаблоне с закреплением их на пластиковые скобы с применением этикет пистолета.
-
Для наибольшей прочности сборка производится в определённой последовательности, методом переплетения.
-
Для изготовления 1 шт. носилок понадобится:
11 лент по 187 см (продольные),
5 лент по 97 см (поперечные),
3 ленты по 287 см (поперечные с ручками).
На изображениях ниже:
— сборка носилок «Фома-180» с размерами для стропы шириной 20 мм,
— 3 варианта последовательности сборки.
— Размещение на столе каркаса и скрепление носилок пистолетом
Как правильно собирать носилки
Подробный мастер-класс с пояснениями по всем этапам сборки носилок со всеми нюансами каждого этапа сборки — обработка краев, разложение по схеме, натяжение, переплетение и т.д.
Краткий обзор — правильная сборка носилок
На видео показаны уже собранные носилки с пояснениями, на что обращать внимание при сборке. Удобно для самопроверки.
Процесс скрепления носилок на картоне
Отдельно лайфхак по одному из этапов — процесс скрепления носилок на картоне. Картон помогает ускорить процесс сборки тактических носилок. Пистолет простреливает сразу две стропы и приподнимает их, позволяя скрепить. Не нужно самостоятельно захватывать пальцами каждое перекрестие.
Ускоренный процесс сборки носилок
Ускоренное видео без пояснений. Видны все этапы сборки носилок. Новичкам для общего понимания.
Как шить носилки
ВАЖНО!
Качественный прошив носилок — это спасённая жизнь!
Друзья, ценна и важна ваша помощь в пошиве. И при этом очень важно качество! Иначе носилки порвутся и не выполнят свою главную задачу — спасение жизни человека!
-
Все перекрестия носилок отшиваются одним их двух способов:
1. «закрытым конвертом» в 3 прохода;
2. машинной штопкой в два прохода. -
В одном перекрестии должно быть 150-160 проколов.
-
В местах соединения ручек и центральной поперечной стропы делаем 3 закрепа.
-
НИТКИ для шитья используем Армированные лавсановые 80 ЛЛ (70ЛЛ).
-
ВАЖНО! Соблюдать ПЕРПЕНДИКУЛЯРНОСТЬ строп при шитье.
На видео: технология пошива тактических носилок «Фома-180» методом машинной штопки в два прохода.
Технологические особенности носилок «Фома-215»
Чертеж столешницы для сборки носилок «Фома-215»
Чертеж столешницы для сборки носилок «Фома-215»
ПРИМЕЧАНИЯ:
1. Все размеры указаны в миллиметрах.
2. Диаметр отверстия — 12 мм.
3. Материал столешницы накладной — ХДФ, толщина 3 -4 мм.
4. Материал для изготовления стола — фанера, ОСБ. Толщина 18-20 мм.
5. Отверстия для соединения ручек делать в 3, 6, 8 и 11 поперечных
рядах, по обе стороны от центральной продольной линии стропы
Последовательная схема сборки носилок «Фома-215»
Скачать схемы сборки носилок «Фома-215» и раскладку стола в pdf-формате
Видео-помощник. Как правильно сложить носилки
Инструкция по применению носилок
Тактические носилки «Фома-180» разработаны для своевременной эвакуации раненых в условиях городских боёв и являются важной составляющей в спасении жизни военнослужащих, добровольцев и мирных жителей, находящихся в зоне спецоперации.
Бескаркасные носилки, помимо своего прямого назначения, могут быть применены:
✔ в качестве пожарной косынки,
✔ в качестве стандартных каркасных носилок,
✔ в качестве маскировочной сетки,
✔ в качестве гамака,
✔ для переноса тяжелого габаритного груза.
Как пользоваться носилками, показано на видео от разработчика.
★★★★★
Тактические носилки Фома-180 разработаны для своевременной эвакуации раненых в условиях городских боёв и являются важной составляющей в спасении жизни военнослужащих, добровольцев и мирных жителей, находящихся в зоне спецоперации.
Также мы изготавливаем разгрузочные изделия:
— эвакуационная стропа и
— ременная стропа для выноса раненого из красной зоны.
НА САЙТЕ ПРЕДСТАВЛЕНЫ:
➔ Волонтерам: правила сборки, пошива и комплектации носилок
➔ Инструкция по использованию носилок
❗Если у вас есть вопросы или вы хотите присоединиться к движению, заходите в наш телеграм-канал
🠗🠗🠗
Волонтерам: правила сборки, пошива и комплектации носилок
Требуемое количество материалов
На 1 носилки необходимо 34,03 метра стропы,
на 1 эвакуационную стропу — 10 метров,
на 1 ременную стропу для красной зоны — 3,84 метров.
Технические требования
СТРОПА ДЛЯ ПОШИВА НОСИЛОК
Ширина 20 и 25 мм.
Плотность 14,0-14,8 гр/м.
Разрывная нагрузка 250-275 кг.
Цвета: хаки, олива, коричневый, чёрный.
СТРОПА ДЛЯ ПОШИВА РАЗГРУЗОЧНЫХ ИЗДЕЛИЙ
Эвакуационная стропа, ременная стропа для выноса из красной зоны:
Ширина 50 мм
Плотность 24 гр/м
Разрывная нагрузка 250-275 кг
Цвета: хаки, олива, коричневый, чёрный
Нарезка строп
НАРЕЗКА строп осуществляется вручную с использованием:
✔ Машинки (смотрите видео)
✔ Шпателя
✔ Горячих ножниц
✔ Выжигательного аппарата
Изготовление столешницы для сборки носилок
На столешницу размером 1820х920х43 мм потребуется:
1. Плита ХДФ 3 мм 1820х920 мм – 1 шт.
2. Брусок строганый 30х40×3000 мм – 2 шт. (пилим 6 брусков по 920 мм)
3. Саморезы по дереву 25-30 мм – 25-30 шт.
4. Перьевое сверло по дереву 10-15 мм – 1 шт.
I. Размечаем на плите ХДФ макет под носилки 180х90 см (по краям плиты останутся припуски по 1 см), делим на равные промежутки и размечаем места расположения строп, сначала карандашом, затем маркером.
II. Сверлим круглые отверстия в местах пересечения разметки под стропы.
III. Под плиту ХДФ подкладываем (поперёк) 6 брусков, распределяя их на равном расстоянии друг от друга в местах, где нет отверстий, прикручиваем саморезами плиту к брускам.
Сборка
Сборка носилок производится на шаблоне с закреплением их на пластиковые скобы с применением этикет пистолета.
Для наибольшей прочности сборка производится в определённой последовательности, методом переплетения.
Для 1-й штуки носилок понадобится:
11 лент по 187 см (продольные),
5 лент по 97 см (поперечные),
3 ленты по 287 см (поперечные с ручками).
На изображении:
— сборка носилок с размерами для стропы шириной 20 мм,
— 3 варианта последовательности сборки.
Видео-помощник «Как скреплять носилки этикет-пистолетом»
ВАЖНО!!!!!! КАЧЕСТВЕННЫЙ ПРОШИВ НОСИЛОК!
Друзья, ценна и важна помощь в пошиве. И при этом очень важно качество! Иначе носилки порвутся.
Как шить носилки
Все перекрестия носилок отшиваются:
— «закрытым конвертом» в 3 прохода либо
— машинной штопкой в два прохода.
В одном перекрестии должно быть 150-160 проколов. В местах соединения ручек и центральной поперечной стропы делаем 3 закрепа.
НИТКИ для шитья используем Армированные лавсановые 80 ЛЛ (70ЛЛ).
ВАЖНО! Соблюдать ПЕРПЕНДИКУЛЯРНОСТЬ строп при шитье.
Эвакуационная стропа
— ширина 38-50 мм
— длина стропы — 10 м.
Изготовление:
1. Отрезаем стропу и находим середину.
2. Берем шаблон 14-15 см и накручиваем на него стропу от найденной середины, оставляя длинные концы (55-60см) для дальнейшей работы.
3. Закрепляем тесьмой или резинкой.
4. Делаем разметку на концах стропы: от края 10 см, 15 см, 25 см, 30 см, 40 см.
5. На промежутке 15-25 см с краев подгибаем по 1 см и прошиваем вдоль длинных краев загнутой части.
6. Совмещаем отметки 10 и 30 см и прошиваем по ним, таким образом формируется петля.
Совмещаем промежутки 30-40 см и от начала до 10 см и прошиваем их в 3 прохода «закрытым конвертом».
Видео-помощник «Как правильно сложить носилки»
Инструкция по применению носилок
Тактические носилки «Фома-180»
Тактические носилки "Фома-180" разработаны для своевременной эвакуации раненых в условиях городских боёв и являются важной составляющей в спасении жизни военнослужащих, добровольцев и мирных жителей, находящихся в зоне спецоперации.
Бескаркасные носилки, помимо своего прямого назначения, могут быть применены:
— в качестве пожарной косынки,
— в качестве стандартных каркасных носилок,
— в качестве маскировочной сетки,
— в качестве гамака,
— для переноса тяжелого габаритного груза.
Как пользоваться носилками, показано на видео от разработчика, дана инструкция для печати.
СМИ о нашем движении
Похожие видео 🎦
🎥 Дополнительные видео 📽️

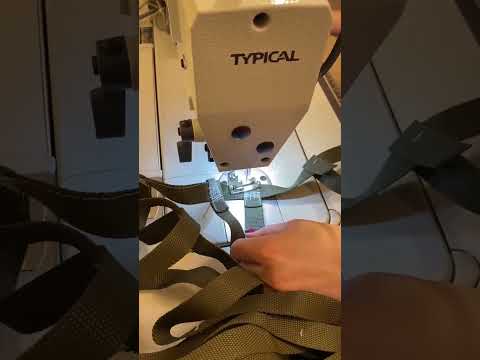

Мастер-класс по пошиву носилок от «Золотые руки Ангела»
Перевязочный бандаж. Технология изготовления. Золотые руки ангелаПодробнее
Абдоминальный бандаж. Технология изготовления. Золотые руки ангелаПодробнее
Мастер-класс по пошиву носилок от «Золотые руки Ангела»Подробнее
Мастер-класс по пошиву носилок от «Золотые руки Ангела»Подробнее
Из Башкирии про движение Золотые Руки АнгелаПодробнее
В Костромской области волонтеры организуют производство носилок для переноса раненых (ОТРК «Русь»)Подробнее
Носилки Фома-180. Стандарт сборки носилок в Румянцево.Подробнее
Волонтерское движении «Золотые руки ангела» в ТольяттиПодробнее
«Золотые руки ангела»: в Марий Эл изготавливают тактические носилки для фронтаПодробнее
Волонтеры движения «Золотые руки ангела» проводят мастер-классы по пошиву тактических носилокПодробнее

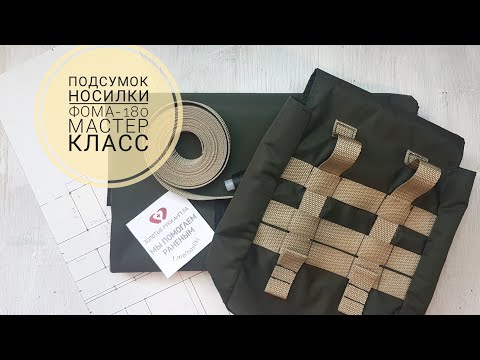

Подсумок для носилок Фома-180 / МАСТЕР КЛАСС / Волонтерское Движение Золотые Руки АнгелаПодробнее
