Оригинальное зажигание Саруман, упаковано только в фирменную чёрно/зелёную коробку, которая сохранит его при транспортировке, и имеет надпись на коробке, белыми буквами «Микропроцессорное зажигание Саруман». Опасайтесь подделок! Оригинальное зажигание продаётся только на этом сайте.

ФУОЗ Саруман это формирователь угла опережения зажигания. Зажигание устанавливается на мотоциклы Урал, Днепр, К750, М72, Иж, Ява, Чезет, ТМЗ. Позволяет автоматически изменять угол опережения зажигания, в зависимости от количества оборотов, но обо всём по порядку. Система зажигания- служит, для подачи электрической искры, воспламеняющей топливовоздушную смесь в цилиндрах двигателя внутреннего сгорания, в нужный момент. На наших мотоциклах установлены контактная и БСЗ (бесконтактная система зажигания). БСЗ делится на обычное электронное зажигание, с неизменяемым углом зажигания и МПСЗ (микропроцессорная система зажигания), с автоматически изменяемым углом зажигания, к части этой системы, относится ФУОЗ Саруман.

Можно сказать, что время контактной системы (см. рисунок слева) практически ушло, но к сожалению, ещё много мотоциклов остаются с такой системой, не позволяющей мотоциклу получить максимальную мощность мотора, быстро разогнаться и сэкономить топливо или вообще завестись. Контактная система зажигания имеет высокую нестабильность в работе, даже новая, она имеет зазоры и люфты, которые не могут обеспечить правильность подачи искры, ваш мотоцикл отказывается нормально работать. Для достижения мотоциклом высоких скоростей и для работы мотора на высоких оборотах, контактное зажигание полностью не подходит. В данной системе быстро подгорают контакты, прерывающие напряжение, что понижает его передачу на катушку, а следовательно, искра получается слабой, топливовоздушная смесь сгорает неэффективно. Итог: мотор работает с перебоями, ваш мотоцикл плохо разгоняется, расходуя большое количество топлива или вообще не заводится.

Обычная электронная система зажигания, лишена многих недостатков, контактного зажигания, но не имеет УОЗ (угла опережения зажигания), а значит полностью неэффективна на высоких оборотах мотора, не позволяет быстро разогнать мотоцикл и достичь максимальной скорости, ограничивая её.

При работе двигателя, топливовоздушная смесь засасывается, сжимается, поджигается, горит, толкая поршень обратно. Самое большое давление в цилиндре должно быть тогда, когда поршень проходит ВМТ (верхняя мертвая точка), только так достигается самый большой КПД. Если бы топливовоздушная смесь поджигалась в верхней мертвой точке, она не успевала прогореть. Чтобы вовремя, происходил, поджег топливо воздушной смеси, зажигание должно выдавать искру с опережением. Благодаря опережению, горение как раз, успевает равномерно распространится, по всей камере сгорания к моменту подхода поршня к ВМТ, и он под давлением идёт обратно. Угол опережения зажигания- очень важный параметр, который очень существенно влияет на правильность работы мотора.

Зажигание Саруман или МПСЗ Саруман, тут есть небольшая путаница в названиях, это совокупность формирователя угла опережения Саруман и коммутатора (или похожего устройства на коммутатор или упрощённого, например, на нескольких транзисторах). ФУОЗ Саруман, это только один формирователь опережения, но часто ФУОЗ Саруман называют всю систему зажигания Саруман в целом.

ФУОЗ Саруман позволяет автоматически изменять угол опережения, в зависимости от количества оборотов двигателя. Считывание оборотов происходит с распредвала четырёхтактных и с коленвала двухтактных мотоциклов. Для этого служит датчик холла или оптический датчик. Далее, в микроконтроллере зажигания, происходит сопоставление количество считанных оборотов с нужным опережением искры, для этих оборотов. Блок зажигание (коммутатор+фуоз саруман) подаёт импульс на катушку зажигания, которая выдаёт искру с нужным опережением.

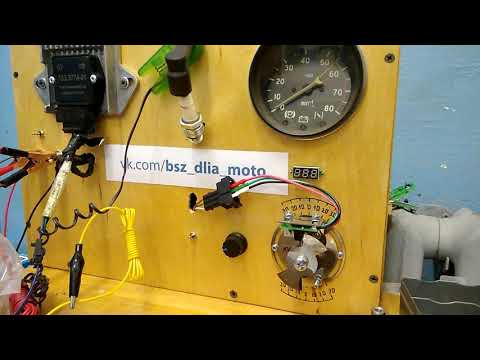

В зажигание записано сразу 3 графика УОЗ (угла опережения зажигания), их можно менять, на ходу, переключателем на блоке зажигания. 3 графика УОЗ помогают подобрать оптимальный режим работы, вашего мотоцикла. Например, для зажигания мотоцикла Урал, это «Тяговый» график УОЗ (см. нижний рисунок слева), рассчитанный для мотоцикла с коляской, для обеспечения тягового усилия. График УОЗ для «Динамичной езды», он является копией графика, заложенного в зажигание Уктус 2. Данный график имеет свои особенности, резкий подъём опережения до 2000 оборотов/минуту, сменяется, постоянным опережением до 3000 об/мин., далее снова резким подъёмом опережения. Данный график УОЗ мотоцикла Урал, подходит, больше всего, для путешествий по шоссе, но всё же не так быстро разгоняет мотоцикл, как следующий график УОЗ «Спорт». График УОЗ «Спорт» (см. нижний рисунок справа) имеет самый высокий подъём опережения, что позволяет, за самое короткое время, набрать требуемую скорость мотоциклу. Графики УОЗ для других мотоциклов, обладают схожими свойствами, но имеют разные кривые. Их можно увидеть по ссылке Графики УОЗ Саруман

Описание регулировки зажигания и другие графики УОЗ, можно увидеть на главной странице сайта Зажигание Саруман.

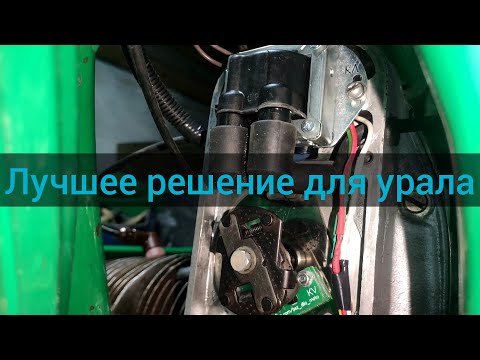

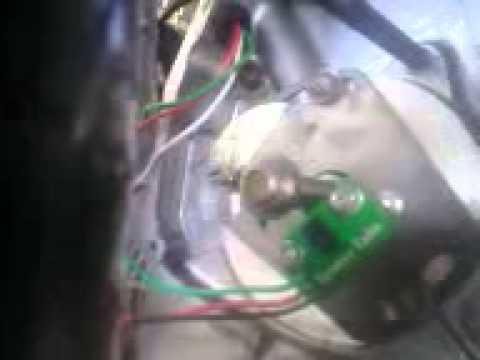

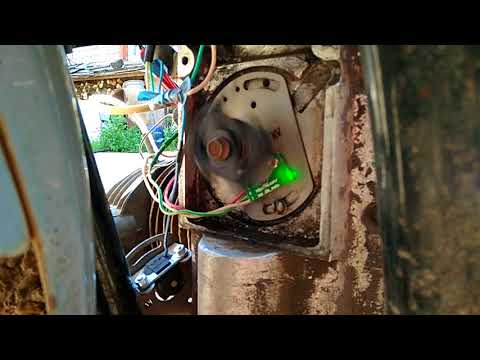

Считывать обороты, как описано выше, могут датчик Холла (ДХ) (см. нижний рисунок слева) или Оптический датчик (см. нижний рисунок справа). Принцип работы датчика холла основан на эффекте Холла. Он основан на проводимости полупроводника в магнитном потоке. Оптического датчика- на прерывание инфракрасного луча внутри оптопары.

Последний, превосходит по своим показателям ДХ. На работу оптического датчика не влияют электрические помехи, которые есть в борт сети мотоцикла. Для двухтактных мотоциклов, особенно актуально негативное влияние магнитного поля генератора, из-за особенности установки самого датчика и модулятора (шторки), на него, оптический датчик избавлен от этого недостатка. Он не подвержен броскам напряжения, которые могут вывести из строя ДХ. Оптический датчик считывает обороты с большей точностью, что позволяет достичь максимальной эффективности работы мотора и вашего разгона на мотоцикле. Датчик холла тоже эффективно работает с ФУОЗ Саруман, и не значит, что он обязательно сгорит при броске напряжения, например, вызванное генератором или реле регулятором. Выбор остаётся за покупателем.

В зажигании, так же, записано 2 функции на выбор, включается тумблером, на блоке зажигания: ДВИГАТЕЛЬ-СТОП — при включении функции, двигатель глохнет, когда функция отключена двигатель работает; ПРОГРЕВ СВЕЧЕЙ — когда двигатель заглушен (нет сигнала с датчика) и включена данная функция, микроконтроллер непрерывно даёт искру с частотой, примерно, соответствующей 1500 об/мин, если двигатель запущен эта функция не работает; ЗАЩИТА 1500 или 2000 ОБ/МИН — в этом режиме двигатель может работать только на низких оборотах, при превышении некоторого числа оборотов (1500 или 2000 об/мин) коленвала, двигатель отключается, индикаторный светодиод при этом постоянно горит, после срабатывания защиты, вновь запустить двигатель, можно только выключив и включив зажигание; ОГРАНИЧЕНИЕ ОБОРОТОВ 3000 или 3500 или 4000 или 5000 или 6000 ОБ/МИН — при включении данной функции, микроконтроллер ограничивает обороты двигателя, на соответствующей частоте, причем двигатель не глохнет, а за счет пропуска искры перестает набирать обороты. Эта функция может использоваться при обкатке.

Преимущества ФУОЗ Саруман: это очень ровная работа двигателя, сразу заметно на холостых оборотах. Лёгкий запуск двигателя мотоцикла. Нет обратных ударов, при пуске или очень слабые. Мощная искра. Минимум обслуживания. ФУОЗ Саруман обеспечивает полноценное сгорание топлива, что даёт: Повышение крутящего момента во всем диапазоне оборотов. Уменьшение расхода топлива. Улучшаются плавность хода и динамические показатели. Вы получаете быстрый разгон вашего мотоцикла и навсегда забудете про контактное зажигание.

С установкой ФУОЗ Саруман не возникнет проблем. К зажиганию прилагается инструкция, по его установке и эксплуатации. Оригинальное зажигание Саруман, упаковано только в фирменную чёрно/зелёную коробку, которая сохранит его при транспортировке, и имеет надпись на коробке, белыми буквами «Микропроцессорное зажигание Саруман». Опасайтесь подделок! Оригинальное зажигание продаётся только на этом сайте.

Купить ФУОЗ Саруман…открыть

ФУОЗ Саруман в контакте…открыть

Миртрудмай всем!

В конце 2014 купил через ВК эл.зажигу состоящую из оптопары, ФУОЗ (Сарумана,по утверждению продавца) и коммутатора 133.3774-01. Тока щас руки дошли поиграться.
В ФУОЗе прошиты 2 функции на выбор(ограничение оборотов,»прогрев» свечей и тп), а также предлагались 3 штатных графика УОЗ, отличавшихся, условно, крутизной участка 0-4000 об.
Типа такова
https://pp.userapi.com/c620131/v620131719/22b21/Yyx87-QTiO8.jpg
https://pp.userapi.com/c620131/v620131719/22b28/x7vLN9IJ6r8.jpg
https://pp.userapi.com/c620131/v620131719/22b2f/I0FcGqqXJgU.jpg

Я, начитался всяких статей в сети (включая сайт Сарумана) и выпендрился, попросив прошить графики собственного разлива, т.к. меня больше интересовала возможность переключения между АИ-80, АИ-92 и коктейлем из них (50/50), нежели выбор между «моща», «тяга» и «полет в космос».

Вопщем, базовую функцию замутил из линий 2 и 4 (граница детонации,типа, + оптимум углов),рис.1.
http://www.nvtkg.narod.ru/DRYOZ.html

Это как бы УОЗ для АИ-80. А для коктейля и АИ-92 сместил ее вверх (по Y) на сколько-то град (уже не помню из каких соображений). интуитивно,типо.

(аппроксимация между реперными точками — целые, как правило значения — вручную. чиста по кривизне.)

В итоге, по моим представлениям, есть как бы условно (!) некая идеальная кривая УОЗ, а переключалки помогают ее двигать вверх-вниз в зависимости от ОЧ палива. Вместо того, чтобы крутить модулятор или основание датчика — вопрос сугубо удобства.

Теперь вопросы.
1. Установка по ВМТ (момент выхода «бабочки» из оптопары) показывает, что зажигание явно позднее.
На странице продавца, кст, сказано, что для комплектов с ФУОЗ нач.смещение поршня д.б. 1мм (причем без уточнения для каких именно мотаков).
Для Урала 650 1 мм соответствует опережению 12.4 град по коленвалу. Для К750 — 11.6 град.

NB. По ИЭ Совека, например, зажига устанавливается именно в ВМТ!

Получается, что базовые графики производителя таким образом сдвигаются вверх на ХХ град (причем эти градусы разные для разных мотаков — зависят от радиуса кривошипа и длины шатуна — т.к. неизменным задается пресловутый
1мм смещения поршня. (Остаются ли базовые графики одинаковыми для разных мотов или прошивки иные — мне неизвестно.)

В итоге, при установке по ВМТ зажига явно позднит, мот ожидаемо греется.
К сожалению, конструктив набора не позволяет подкручивать основание датчика на работающем двиге — он плохо центруется, по факту, относительно картера/РВ. подкручивать можно только поворотом модулятора.

В итоге, установил начальный угол порядка 10-12 град.
Получается, что и мои графики «уехали» вверх дополнительно на эти 10-12 град? Это так?
Работает вполне себе норм (пока испытал только вокруг гаража.), но гложут сомнения — не дофига ли УОЗ получается (детонации/звона, вроде не слышно)? Почему позднит с «базовыми» углами?

2. Переключение между графиками никак не не ощущается. Ни на ХХ,ни на ходу. Я мало «разнес» графики между собой? Такая разница на оппозите не будет ощущаться? А сколько тогда нужно?

Есть мысль построить 3 графика как на рис.4 (не помню уже почему так не сделал). Но и на них разница не шибко велика — единицы градусов. Будет ли толк?

Пока в голову пришло только то, что данная статья- автомобильная. И подразумевается СЖ порядка 9 (жиги, скажем).
У нас — 6-7 очков.
Может здесь разгадка? Типа, смесь при более высокой СЖ горит быстрее? У оппозита, соответственно — медленнее?
Посему, и УОЗы должны быть больше?

Поделитесь знаниями, плз.
Спасиб.

ПС. Если надумаю графики поправить — есть в Москве умельцы?

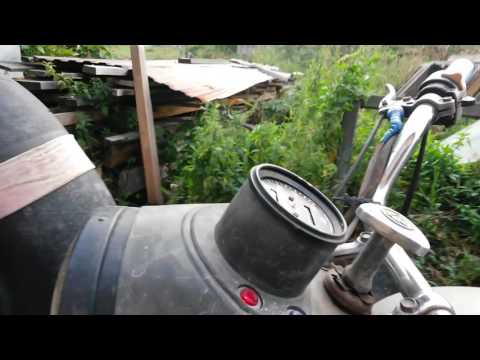

Установка зажигания Саруман на Урал от Вадима Карамова .
