ЗАРЯДНОЕ УСТРОЙСТВО
СВ10 СВ15 СВ20
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!
Благодарим Вас за приобретение зарядного устройства Wester. Вся продукция Wester спроектирована и изготовлена с учетом самых высоких требований к качеству изделий.
Для эффективной и безопасной работы внимательно прочтите данную инструкцию и сохраните ее для дальнейших справок.
Сохраните эту инструкцию для дальнейших справок. При передаче устройства третьим лицам прилагайте к нему данную инструкцию.
При работе с зарядным устройством всегда руководствуйтесь указаниям по безопасности, содержащимися в данной инструкции по эксплуатации. Категорически запрещается вносить изменения в конструкцию зарядного устройства.
В случае несоблюдения правил эксплуатации зарядного устройства или внесения каких-либо изменений в его конструкцию, оборудование не подлежит гарантийному ремонту.
Обращайте особое внимание на те положения инструкции, которые отмечены знаком «ВНИМАНИЕ!». Несоблюдение данной инструкции по эксплуатации может
привести к тяжелым последствиям: нанесению ущерба имуществу и здоровью людей.
НАЗНАЧЕНИЕ ОБОРУДОВАНИЯ
Данные 7-этапные зарядные устройства предназначены для зарядки 12 – вольтовых свинцово-кислотных аккумуляторных батарей с жидким электролитом (WET), кальциевые (Са), герметичные GEL и AGM-аккумуляторов (изготовленные из гигроскопичного стекловолокна). Также данные зарядные устройства способны помочь восстановить высохшие и сульфатированные аккумуляторы.
2
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Модель: |
СВ10 |
СВ15 |
СВ20 |
|||||
|
Сетевое напряжение, В/Гц |
220-240/50-60 |
|||||||
|
Потребляемая мощность, Вт |
154 |
307 |
415 |
|||||
|
Выходное напряжение, В |
12В (пост. ток) |
|||||||
|
Ток заряда, А |
5 |
10 |
15 |
|||||
|
Мин. напряжение АКБ, В |
2 |
2 |
2 |
|||||
|
Предохранитель, А |
250В пер. тока, Т3.15А |
|||||||
|
Тестирование и |
Импульсный заряд, вплоть до напряжения на |
|||||||
|
десульфатизация |
клеммах 11В |
|||||||
|
Плавный старт, А |
Половина от установленного номинального тока, |
|||||||
|
до напряжения на клеммах 12В |
||||||||
|
Заряд |
5 |
10 |
15 |
|||||
|
макс. током, А |
(до 14,4В) |
(до 14,4В) |
(до 14,4В) |
|||||
|
Постоянное напряжение, |
||||||||
|
Поглощение |
пока ток заряда не упадет до |
|||||||
|
0,75А |
1,05А |
3А |
||||||
|
Диагностика |
Контроль напряжения на клеммах в течение 90 |
|||||||
|
секунд |
||||||||
|
Восстановление |
Постоянный ток в течение 4 часов, с |
|||||||
|
ограничением напряжения до 16В |
||||||||
|
(уравнивающий заряд) |
||||||||
|
0,75А |
1,5А |
2,25А. |
||||||
|
Буферный режим |
Для поддержания уровня напряжения 13,8В, |
|||||||
|
также с импульсным зарядом |
||||||||
|
КПД |
>85% |
|||||||
|
Термозащита |
65°С+/-5°С |
|||||||
|
Вентилятор охлаждения |
С автоматическим контролем температуры |
|||||||
|
срабатывания |
||||||||
|
Температура окружающей |
От -20°С до +50°С, выходная мощность |
|||||||
|
снижается автоматически при высокой |
||||||||
|
среды |
||||||||
|
температуре |
||||||||
|
Защита от перенапряжения |
Защита, если напряжение на выходе становится |
|||||||
|
выше 17,5В |
||||||||
|
Емкость аккумулятора, Ач |
25-100 |
70-200 |
100-300 |
|||||
|
Габариты, мм |
195х115х62 |
195х115х62 |
215х115х62 |
|||||
|
Масса, кг |
1,03 |
1,07 |
1,25 |
ВНИМАНИЕ! Проверьте, соответствует ли напряжение питающей сети указанному на передней панели зарядного устройства, а также имеет ли сетевая вилка заземление.
4
ТЕХНИКА БЕЗОПАСНОСТИ
•Зарядное устройство должно подсоединяться только к сетевой розетке с внутренним заземлением.
•Данные зарядные устройства предназначены для заряда только 12В аккумуляторных батарей.
•При зарядке аккумуляторов выделяется водород! Не допускать образование искр и пламени. НЕ КУРИТЬ!
•Проводить зарядку только в хорошо вентилируемых помещениях. Не пользоваться зарядным устройством под дождем и снегом.
•Вначале следует присоединить клеммы на аккумулятор (соблюдая полярность на клеммах – «+» к «+» и «-» к «-»), затем дать питание на зарядное устройство.
•Отключайте зарядное устройство от сети 220В переменного тока перед присоединением или отсоединением аккумулятора.
•Подключайте зарядное устройство к сети электропитания через сетевую розетку, оборудованную заземлением.
•Никогда не заряжайте замерзшую аккумуляторную батарею.
•Прежде чем проводить зарядку аккумулятора, убедитесь, что все вспомогательные устройства автомобиля, включая осветительные приборы, нагревательные элементы, электрические и электронные приборы и т.п., были отключены.
•Обязательно необходимо следовать инструкциям производителей автомобилей, в части зарядки аккумуляторной батареи.
•Любая операция по ремонту или обслуживанию внутренних частей зарядного устройства должна проводиться только квалифицированными специалистами сервисного центра.
•Вышедший из строя силовой кабель можно заменить только оригинальным кабелем.
•Не пытайтесь заряжать не подлежащие зарядке элементы питания.
•Данное устройство не предназначено для пользования детьми и людьми, находящимися в болезненном состоянии, либо под влиянием наркотиков, спиртных напитков или лекарств.
5
4
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель:
СВ10
СВ15
СВ20
Сетевое напряжение, В/Гц
220-240/50-60
Потребляемая мощность, Вт 154
307
415
Выходное напряжение, В
12В (пост. ток)
Ток заряда, А
5
10
15
Мин. напряжение АКБ, В
2
2
2
Предохранитель, А
250В пер. тока, Т3.15А
Тестирование и
десульфатизация
Импульсный заряд, вплоть до напряжения на
клеммах 11В
Плавный старт, А
Половина от установленного номинального тока,
до напряжения на клеммах 12В
Заряд
макс. током, А
5
(до 14,4В)
10
(до 14,4В)
15
(до 14,4В)
Поглощение
Постоянное напряжение,
пока ток заряда не упадет до
0,75А
1,05А
3А
Диагностика
Контроль напряжения на клеммах в течение 90
секунд
Восстановление
(уравнивающий заряд)
Постоянный ток в течение 4 часов, с
ограничением напряжения до 16В
0,75А
1,5А
2,25А.
Буферный режим
Для поддержания уровня напряжения 13,8В,
также с импульсным зарядом
КПД
>85%
Термозащита
65°С+/-5°С
Вентилятор охлаждения
С автоматическим контролем температуры
срабатывания
Температура окружающей
среды
От -20°С до +50°С, выходная мощность
снижается автоматически при высокой
температуре
Защита от перенапряжения
Защита, если напряжение на выходе становится
выше 17,5В
Емкость аккумулятора, Ач
25-100
70-200
100-300
Габариты, мм
195х115х62
19
5х115х62
215х115х62
Масса, кг
1,03
1,07
1,25
ВНИМАНИЕ! Проверьте, соответствует ли напряжение питающей сети указанному
на передней панели зарядного устройства, а также имеет ли сетевая вилка
заземление.
-
User manuals
1
WESTER CB15 user manual
(16 pages)
- Languages:Russian
-
Type:
PDF -
Size:
460.97 KB -
Description:
Автомобильное зарядное устройство
Preview
WESTER CB15 user manual for download at NoDevice. The user manual is needed for WESTER CB15 correct installation and adjustment. The user manuals will help to adjust WESTER CB15 properly, fix errors and correct failures.
Перед вами файл pdf, где представлена инструкция (руководство) на русском для WESTER CB15. Вы можете скачать ее либо изучить в онлайн режиме.
Подробные сведения об инструкции:
Устройство из раздела: автомобильное зарядное устройство
Бренд-производитель: WESTER
Наименование модели: WESTER CB15
Язык: Руководство на русском языке
Файл: pdf
Размер файла: 460,97 kB
Скачать инструкцию к HARPER HDT2-1110
ЗАГРУЗИТЬ
Просмотр инструкции онлайн
Всем привет.

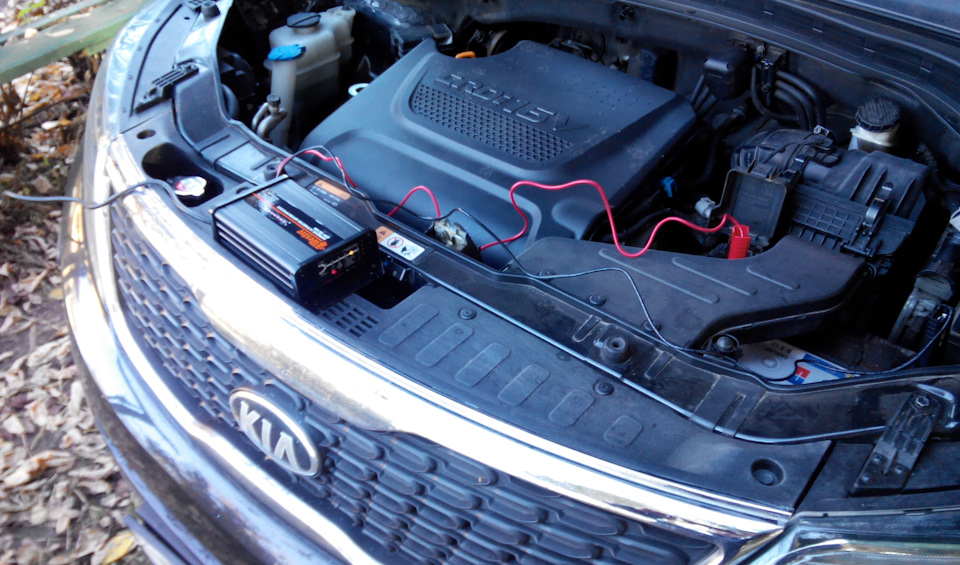

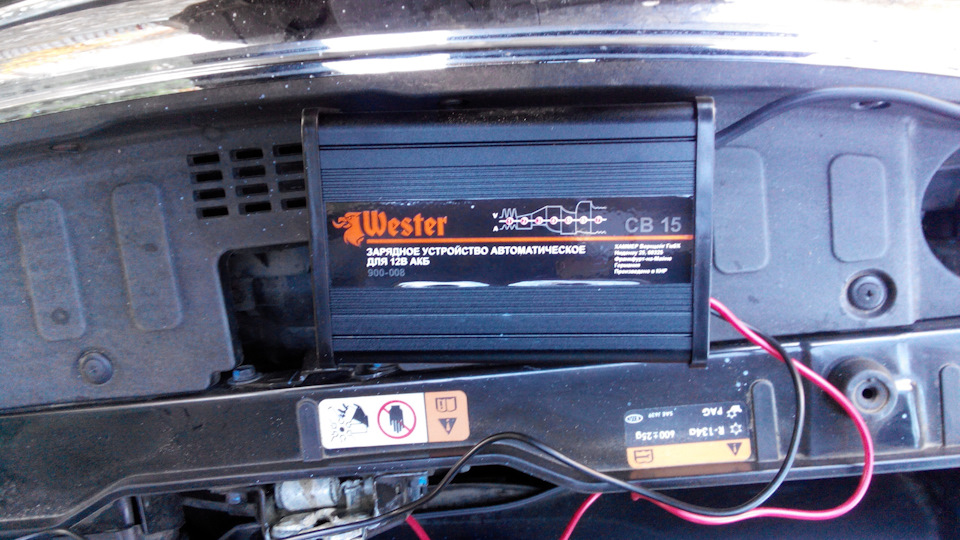

Решил наконец применить по назначению, давно купленное с большой скидкой ЗУ — WESTER СВ15. Полезно ж заряжать аккум. …ну вот.

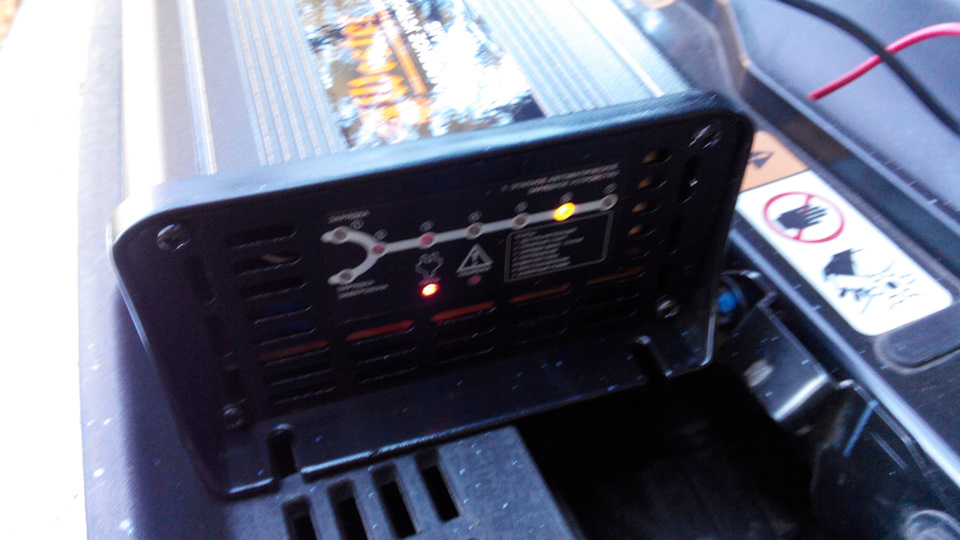

После подключения, быстро промигали первые три этапа и начался собственно заряд, который продолжался где-то час. Потом на 4 часа включился режим дозаряда до 100%.
…ну и потом зажглась лампочка, что аккум полностью заряжен.
Собственно, своей цели я добился и это хорошо. К зиме готов. …но!
Не понятным осталось несколько моментов.

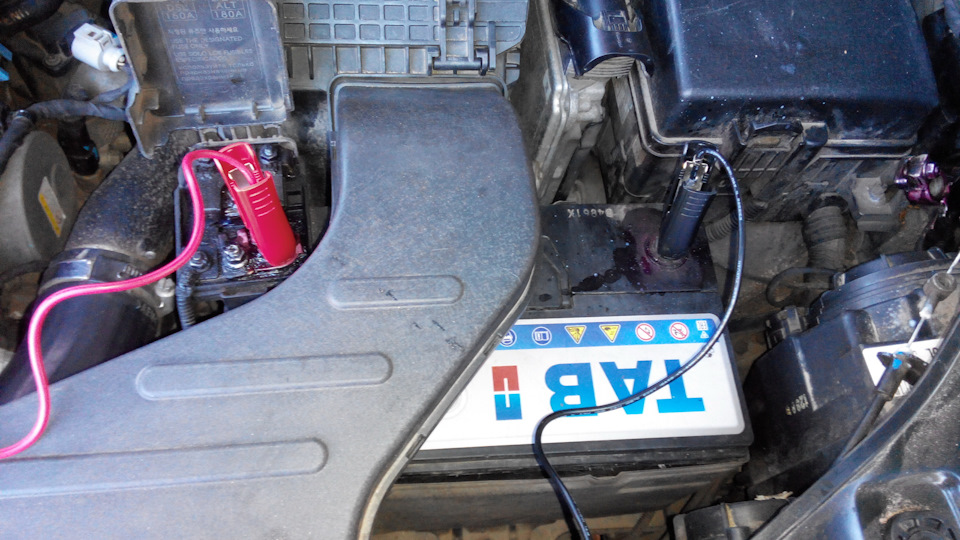

1. почему-то зу отказалось работать по схеме подключения «не снимая с автомобиля», когда + подключается к + аккума, а минус к массе (в моём случае на двигатель). Просто горел индикатор, что сеть подключена и ничего не происходило. Пришлось скинуть отрицательную клемму с аккума и подключить зу к аккуму напрямую — вот тогда всё пошло как надо. …правда потом естественно пришлось выставлять часы.
