Подкровельная диффузионная плёнка ЮТАФОЛ Д

Назначение

Подкровельная диффузионная пленка ЮТАФОЛ Д предназначена
для защиты подкровельного пространства от пыли, копоти и влажности,
возникающей вследствие дождя и снега, а в чердачных помещениях
предохраняет теплоизоляцию от воздействия внешней влаги. Благодаря микроперфорации
водяные пары отводятся из внутренних помещений. Предназначена только для проветриваемых систем наклонных крыш.

Спецификация

Есть разные типы пленок в зависимости от их плотности,
степени горючести, УФ-стабилизации, цвета и т.д. ЮТАФОЛ Д
Стандарт и ЮТАФОЛ Д Специал состоят из трех слоев: основного – арматурная сетка, выполненная из полиэтиленовых полос, которая с обеих
сторон ламинирована полиэтиленом. Арматурная сетка придает прочность, двустороннее ламинирование обеспечивает
гидроизоляционные свойства, а выполненная микроперфорация обеспечивает проницаемость для пара. Пароизоляция обладает
пониженной воспламеняемостью, т. к. содержит самозатухающий реагент, не выделяет горючих капель. В эту группу входит и полипропиленовая пленка
ЮТАФОЛ Д Сильвер.

На поверхности некоторых пленок на расстоянии около 12 см от края
расположена цветная полоска (красная или зеленая) (рис. 2а), означающая рекомендуемую горизонтальную поверхность нахлеста с последующим полотном, а также паропроницаемый вариант исполнения.

ЮТАФОЛ Д имеет размеры 1,5 х 50 м и плотность 96 и 110 г./м². Имеет длительный срок
службы, не подвержена гниению, образованию плесени,
воздействию вредителей. Для предотвращения
повреждений рулон упаковывается в полиэтилен.

Продукция сертифицирована

Сертификат соответствия ГОССТРОЯ РОССИИ № РОСС

CZ.АЮ62.Н00252 от 31.07.2007 г.
Санитарно-эпидемиологическое заключение
№ 77.01.03.570.П.005444.02.07 от 02.02.2007 г.

Монтаж

Пароизоляция ЮТАФОЛ Д закрепляется непосредственно на плоскости
стропил, лаг или иных строительных элементов кровли скобами сшивателя или оцинкованными гвоздями с плоской шляпкой.
Расстояние между несущими стропилами не должно превышать
1,2 м. Высота провиса должна быть не более 2 см (см. рис. 1).
После закрепления на несущей конструкции кровли следует усилить крепление путем установки контрреек по стропилам. Лучше всего
использовать пропитанный материал сечением 3 х 5 см, который укладывается таким образом, чтобы обеспечивалась полноценная вентиляция водяных паров из внутренних помещений (см. рис. 1).
В противном случае, у кровельных покрытий может произойти ухудшение внешнего вида. Рулон с наматывается таким образом, чтобы ее легко можно было раскатать по крыше
(см. рис. 2а, 2б). Нельзя путать сторону укладки пленки. Надпись и яркая
сторона цветной полоски на краю полотна рулона для ЮТАФОЛ
Д Стандарт и ЮТАФОЛ Д Специал означает ту поверхность, которая
должна быть обращена к кровельному покрытию (для гидроизоляции ЮТАФОЛ
Д Сильвер к кровельному покрытию обращена темная сторона).
Если уложить пленку не той стороной, то ухудшаются как ее гидроизоляционные, так и паропропускающие свойства.

Пленку нельзя укладывать непосредственно на опалубку или другие настилы, а также допускать ее соприкосновение с теплоизоляцией. На реконструируемую кровлю с опалубкой или другим настилом контррейки монтируют по
скату крыши между настилом и пленкой. Расстояние между контррейками не должно превышать 1,2 м, а их сечение должно составлять 3 х 5
см. При соприкосновении материала с настилом материал теряет свои гидроизоляционные свойства, которые основаны на использовании поверхностного натяжения воды или на так называемом «шатровом эффекте».
Следовательно, между пленкой и теплоизоляцией в соответствии с наклоном кровли следует обеспечить зазор 2-4 см, а также выполнить крепление кромок по коньку и низу кровли в соответствии с требованиями циркуляции воздуха (1/500 площади стороны кровли, но минимум 200 см²/1 пог. м.). В области конька должен быть зазор не менее 5 см для вентиляции (см. рис. 3, 6, 7), а кромка должна достигать окантовки, причем рекомендуется нижнюю
кромку пленки соединять с желобом кровли. Вентиляцию в коньковой
зоне кровли можно осуществить с помощью вентиляционного паропроницаемого полотна в области конька либо с помощью вентиляционных
элементов в кровле вблизи конька или угла (в каждом полотне между
контррейками). Если пленка заканчивается в углу, необходимо обеспечить вентиляцию во всех углах с помощью добавочных контрреек, расположенных на расстоянии 1-2 см от края угловых стропил.

Ютафол Д будет подсоединена к этим добавочным контррейкам (параллельным угловым стропилам и расположенным на уровне обычных контрреек) – см.
рис. 8. Если пленка оканчивается в разжелобке, необходимо обеспечить вентиляцию таким образом, чтобы на расстоянии 2 см с обеих сторон от стропила в разжелобке размещались добавочные контррейки (на
уровне обычных контрреек, но параллельно стропилам в разжелобке).
Пленка подсоединяется к верхней стороне этих добавочных контрреек.
Обычные контррейки необходимо отрегулировать таким образом, чтобы
было можно инсталлировать параллельные контррейки и в то же время
чтобы между добавочной и обычной контррейкой осталось пространство
по крайней мере 5 см для вывода стекающей воды. Пространство под металлическим разжелобком необходимо сделать водонепроницаемым, например, с помощью ЮТАФОЛ ДТБ или битумного полотна.
Более подробная информация в таблице.

В зоне элементов, нарушающих целостность поверхности кровли, например, антенных стоек, вентиляционных труб и т.д., пленку следует
разрезать и прикрепить к ближайшей нижней или верхней обрешетке
(см. рис. 4).

Для закрепления к выступающим строительным или другим
элементам кровли может быть использована двусторонняя соединительная лента ЮТАФОЛ СП 1. При небольшой толщине стропил (менее 14 см), где нет пространства для зазора между пленкой и теплоизоляцией, первый слой теплоизоляции высотой 10-12 см укладывают между стропилами, а второй слой высотой 4-6 см укладывают поперек под стропила между поперечными рейками потолка (см. рис. 9,
10). Так обеспечивается не только возможность создания зазора, но и перекрываются каналы утечки тепла через материал стропил и не возникает конденсации водяных паров на внутренней стороне
стропил. Нарушение воздушной вентиляции в зазоре под пленкой в месте врезки мансардного окна устраняется устройством боковых отверстий
в стропилах над и под мансардным окном (по 3 шт. диам. 1 см). Крепление к мансардным окнам осуществляется с учетом конкретного
строительного решения данного окна, так как разные изготовители мансардных окон (Велюкс, Факро и Рото) предлагают различные решения
крепления к своим изделиям. Пленку рекомендуется закрыть
кровлей не позднее 3 месяцев. На пленку не должно попадать УФ-излучение через чердачное окно, эркер, в том числе и на пленки, инсталлированные на ближние либо на противоположные стороны кровли.
Можно применять на кровле с уклоном от 17°, в случае более
низкого уклона необходимо заранее получить письменную консультацию
у производителя. При уклоне менее 22° рекомендуется нахлесты соединить лентами ЮТАФОЛ СП 1.

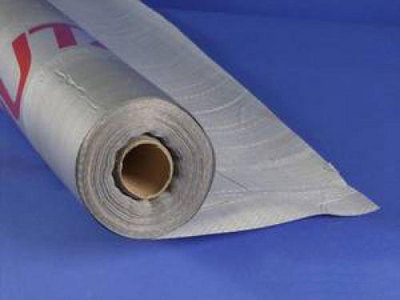

Гидроизоляционная диффузионная мембрана «Ютафол Д 96 Сильвер» (не путать с «Ютафол Н 96») является успешным продуктом компании «Юта», которая существует на рынке уже более 15 лет. Данный материал обеспечивает надежную защиту пространства от избыточной влажности, пыли, грязи и других неблагоприятных воздействий. Мембрана создана из нитей полиэтилена, которые сверху покрыты защитной пленкой. Пропускающие способности для гидро- и пароизоляции обусловлены наличием мелких отверстий. За счет этого возможно осуществление вентиляции пара.

Особенности мембраны

Данный материал отличается высоким качеством и долговечностью. Его главной отличительной особенностью является возможность применения исключительно в хорошо вентилируемых конструкциях. Из-за того, что пленка имеет перфорированную структуру, она способна обеспечивать проветриваемость внутри помещений. Если такой материал правильно установить и эксплуатировать, получится добиться с его помощью длительной и первоклассной защиты слоя теплоизоляции от проникновения лишней влаги. При этом конструкция после монтажа мембраны становится полностью воздухонепроницаемой. А значит, она будет надежно защищена от ветра и теплопотерь.

Мембрана «Ютафол Д 96 Сильвер» полностью соответствует российским и зарубежным стандартам качества. Ее эффективность тестируется, а качество материалов проходит строгий контроль. Это подтверждают соответствующие сертификаты, прилагаемые к изделию.

Мембрана данной марки полностью безопасна для окружающей среды и здоровья человека. При ее изготовлении не используется токсичное сырье. При этом стоимость такого товара доступна каждому.

Технические характеристики

Данный материал способен выдержать усилие на разрыв при протыкании в 170/160Н/20 см. При этом общие показатели прочности при растяжении составляют 250Н/5 см в продольном направлении и 240Н/5 см в поперечном направлении. Паропроницаемость мембраны составляет более 35 г на 1 м2 в сутки. Все эти показатели сохраняются при интенсивном ультрафиолетовом излучении на протяжении 3 месяцев.

Сфера использования

Пропускающие характеристики материала обеспечивают оптимальное проветривание конструкций, позволяют не допускать негативного воздействия влаги на сооружение. Мембрана эффективно применяется в отделке теплых полов, а также для помещений с высоким уровнем влажности (бань, саун, промышленных цехов, бассейнов).

Нюансы применения

Инструкция по применению

После монтажа мембраны в кровельных конструкциях между ней и утеплителем обязательно должно оставаться пространство. Для фиксации стыков необходимо использовать ленту от того же производителя, что и сама мембрана. Тогда получится достигнуть максимально высокое качество работы, ведь производитель создал ленту специально для «Ютафол Д 96 Сильвер». Ни в коем случае не используйте герметики на основе клея.

Для работы выбирайте импрегнированные (покрытые антигнилостным составом) деревянные рейки. Не проводите работу в мороз. Оптимальная температура воздуха для монтажа пленки составляет не менее 5 градусов С. Данный гидроизоляционный материал подходит для использования в помещениях, где температура воздуха не бывает ниже -40 и не превышает – 80 градусов С.

Отзывы покупателей

О том, как монтировать все виды пленок марки JUTA, смотрите в видео ниже.

Подкровельная диффузионная мембрана ЮТАФОЛ Д 96 СИЛЬВЕР представляет собой однослойную перфорированную пленку из полипропилена, применяемую для изоляции подкровельного пространства от негативного влияния внешней среды (пыль, дождь, снег, град). Мембрана ЮТАФОЛ Д 96 СИЛЬВЕР является препятствием для проникновения в теплоизоляцию атмосферной влаги. Обладает паропроницаемостью. Материал используют в проветриваемых системах скатных кровель.

Применение:

Состав паро-, гидроизоляции Юта ЮТАФОЛ Д 96 Сильвер:

Материал состоит из одного слоя перфорированной полипропиленовой пленки. Размеры Ютафол Д 96 Сильвер составляют 1,5 х 50 м, плотность 96 г/м2. Рулон упакован в пленку из полиэтилена.

Советы по монтажу паро-, гидроизоляции Juta ЮТАФОЛ Д 96 Сильвер:

Применение ЮТАФОЛ Д Сильвер при устройстве гидроизоляции кровли требует обязательного зазора над утеплителем, и провиса не менее 20 мм. Герметичное соединение пленок обеспечивает использование двусторонней самоклеящейся ленты из бутилкаучука ЮТАФОЛ СП 1.

Не соединяйте гидро-пароизоляционные пленки лентами и герметиками, имеющими липкий слой из акрилата, силикона или полиуретана!

Транспортировку следует производить в чистых транспортных средствах. Несмотря на упаковку из полиэтилена, пленки и мембраны при погрузке и других видах работ могут получить механические повреждения, поэтому стоит внимательно отнестись к перевозке. Для хранения помещать изделия следует в помещения, куда не попадает УФ-излучение. Использование материалов целесообразно в конструкциях с диапазоном температуры в области размещения материала -40°C — +80°C. Соединяются паронепроницаемые и подкровельные пленки, мембраны при помощи ленты при температуре не менее +5°C.

Особенности паро-, гидроизоляции Юта ЮТАФОЛ Д 96 Сильвер:

Ютафол Silver 96 (D и H) — подкровельная диффузионная пленка, предназначением которой является защита подкровельного пространства от пыли и влажности и предохранение теплоизоляции от влияния влаги в чердачных помещениях.

Микроперфорация позволяет вентилировать водяные пары из внутренних помещений объекта. Используется пленка только для проветриваемых систем наклонных кровель.

Подкровельные гидроизоляционные пленки ЮТАФОЛ прочны при растяжении в любом направлении, а также при разрыве.

Правильное применение подкровельных пленок обеспечивает водонепроницаемость конструкции – на протяжении всего срока эксплуатации кровельного покрытия. Грамотный монтаж паронепроницаемых пленок сохраняет теплоизоляционные слои от увлажнения, предотвращая значительное повышение теплопроводности. Это приводит к длительному сроку эксплуатации теплоизоляции и предотвращению возникновения конденсата в кровельных и стеновых конструкциях. Кроме того, конструкция приобретает воздухонепроницаемость и предотвращается утечка тепла.

Ютафол Д 96 Сильвер технические характеристики:

Гидроизоляционные пленки и диффузионные мембраны JUTA

Рассмотрим наиболее популярные пленки для гидроизоляции утепленных и “холодных” скатных и плоских крыш.

Гидроизоляция Ютафол Д 96 Сильвер, Д 110 Специал и Д 110 Стандарт

Ютафол Д 96 Сильвер

Кровельная диффузионная пленка Ютафол Д 96 Сильвер предназначена для защиты подкровельного пространства (теплоизоляции, в случае утепления крыши) от влаги (дождя и снега). Пленка представляет собой армированный слой из полипропилена с микроперфорацией, благодаря которой обеспечивается вентиляция паров из помещения. Ютафол Д 96 применяется для скатных конструкций крыш, имеет поверхностную плотность – 96 г/м2. Размеры гидроизоляции 50х1,5м. Отпускается в рулонах, упакованных в полиэтиленовую пленку.

Гидроизоляция Ютафол Д 96 укладывается горизонтально снизу-вверх стороной с изображением к кровельному материалу и закрепляется к обрешетке строительными скобами. Следующий слой гидроизоляции укладывается внахлест (около 10см). Для наилучшей герметичности соединения проклеиваются специальным скотчем. Нежелательно использовать в качестве диффузионной мембраны для утепленных крыш. В случае применения необходим вентиляционный зазор между теплоизоляцией (утеплителем) и пленкой 30-40мм.

Пленки Ютафол Д 110 состоят из трех слоев: микроперфорированная полиэтиленовая пленка с двух сторон и арматурная сетка для предания прочности и плотности (110 г/м2). По остальным характеристикам и назначению пленка аналогична гидроизоляции Ютафол Д 96.

Гидроизоляция Ютафол Д 110 Специал, плюс ко всему, обладает пониженной воспламеняемостью благодаря специальному реагенту.

Подкровельная супердиффузионная мембрана Ютавек

Пленки, именуемые “супердиффузионными мембранами”, помимо защиты от атмосферных явлений обладают повышенной паропроницаемостью. Такие мембраны способны пропускать пары со стороны теплоизоляции, что позволяет защитить утеплитель, стропильную систему и обрешетку от излишней влаги (конденсата) за счет постоянной вентиляции воздуха в подкровельном пространстве.

Супердиффузионные мембраны идеально подходят для “утепленных” крыш благодаря повышенной паропроницаемости.

К такому типу гидроизоляционных пленок производителя JUTA относятся мембраны марки Ютавек (JUTAVEK). Как и рассмотренные выше пленки Ютафол, супердиффузионные мембраны Ютавек отличаются между собой главным образом плотностью. Например Ютавек 100 имеет плотность – 100 г/м2, а Ютавек 115 и Ютавек 135 – 100 и 135 г/м2, соответственно. Пленки представляют собой трехслойный полипропиленовый материал, состоящий из двух внешних слоев, обеспечивающих прочность и одного внутреннего, создающего супердиффузионные свойства гидроизоляции.

Ютавек в отличие от пленок Ютафол можно укладывать непосредственно на теплоизоляцию (утеплитель), т.е. дополнительный вентиляционный зазор делать нет необходимости.

Монтируйте все гидроизоляционные пленки JUTA принтом (надписью) к стороне кровельного материала, не ошибетесь

Назначение мембраны ЮТАФОЛ ДТБ.

Подкровельная гидроизоляционная плёнка ЮТАФОЛ ДТБ используется для защиты внутреннего пространства дома от атмосферных осадков (дождя и снега), пыли и ветра. Благодаря химическому составу и диффузионной способности мембрана обеспечивает возможность вывода водяных паров из внутренних помещений.

Плёнка ЮТАФОЛ ДТБ предназначена для наклонных кровель вентилируемых чердачных помещений, а также для ветроизоляции строительных конструкций кровель и стен.

ЮТАФОЛ ДТБ можно укладывать непосредственно на опалубку/другие настилы, а также на теплоизоляцию (при соблюдении специальных условий).

Дополнительные акссесуары Juta для крепления пароизоляции

Не все знают, что пароизоляционные пленки Ютафол соединять можно только фирменными соединительными лентами, и ни в коем случае не скотчем с акриловым, силиконовым или полиуретановым слоем!

А теперь давайте разберемся, чем правильно крепить пароизоляцию Ютафол, и что для этой задачи предлагает сам производитель:

• Ютафол СП1 – этой двухсторонняя клеящаяся лена, которая особенно хороша для соединения с выступающими деталями, для всех элементов кровли, которые проходят через пленку. Кроме того, такая лента крепит пароизоляцию не только к деревянным конструкциям, но и к металлическим, ведь она изготовлена из специального бутилкаучука. Также при помощи именно этой ленты делают герматизацию угловых узлов
• Клеящаяся лента Ютафол СП АЛ, как уже понятно из названия, – это односторонний скотч, который тоже состоит из синтетического каучука, но дополнительно покрыт отражающим алюминиевым слоем. Дополнительно к нему добавлен адгезионный материал, который значительно упрощает с ним работу.

Какая из этих лент вам понадобится, зависит от того, какую именно пароизоляцию вы выбрали, и для каких задач. А чешский производитель Juta не стоит на месте, и вполне вероятно, что в ближайшее время мы будем изучать еще какую-нибудь новинку для пароизоляции, со своими инновационными, уникальными свойствами!

Плюсы и минусы пароизоляции

К преимуществам данной марки относят:

• Надежную защиту поверхности крыш или подкровельного пространства от водяного пара, конденсата, грибка и плесени.
• Продление срока службы строительных конструкций.
• Достаточную прочность на разрыв и растяжение, стойкость к внешним воздействиям.
• Соответствие санитарным и гигиеничным нормам (вся продукция Ютафол сертифицирована).
• Простой монтаж пароизоляции.
• Доступную стоимость.

К недостаткам помимо стандартно низкой устойчивости полиэтилена к ультрафиолету относят определенные ограничения в укладке. Высокая герметичность имеет обратную сторону, материал не выводит влагу и не рекомендуется в качестве прослойки кровельного пирога в теплых помещениях. Однослойная разновидность Ютафол имеет слегка неоднородную структуру и не используется на ответственных объектах. Некоторые отзывы отмечают такой недостаток, как микротрещины на поверхности. В целом, Jutafol – достаточно надежная и доступная пароизоляция с конкретной сферой применения.

Нюансы монтажа

Трехслойные пленки от Ютафол имеют по краям черную полосу, такая маркировка свидетельствует о паронепроницаемом исполнении и используется для определения величины необходимого нахлеста. Эта линия отступает на 12 мм – обязательный минимум. Согласно руководству по монтажу пароизоляции фирмы Ютафол, материал разрешается укладывать любой стороной. Процесс крепления паробарьера начинается после размещения теплоизоляционной прослойки и обработки дерева антисептиками.

Пленка разматывается поверх утеплителя и фиксируется к несущим элементам степлером или оцинкованными гвоздями с широкой головкой. Допускается крепление пароизоляции к дереву, пластику, металлу или стеклу с помощью специальной соединительной ленты той же фирмы. Материал берегут от повреждений, укладывают плотно, но без натягивания. Любые отверстия и дефекты рекомендуется скрыть все той же лентой.

Нахлест пленки – обязательное условие монтажа этой пароизоляции, это же относится к герметизации отдельно размещаемых полос и краев. К прилегающим конструкциям и проходящим элементам Ютафол также крепят с помощью клейких лент: обычных – для армированной разновидности, с алюминиевой фольгой – для отражающей. Использовать стройматериалы других фирм не рекомендуется, в составе соединительных скотчев не должно быть акрилата, силикон, полиуретанов или разрушающих полипропиленовую пленку веществ.

По возможности избегают образования утечек и лишних отверстий. В частности, при размещении внешней обшивки обрешетку крепят не к пароизоляции, а к несущим элементам стен или кровли. При риске повреждения материала стоит предусмотреть прокладку дополнительного слоя – геотекстиля. При монтаже отражающей разновидности Ютафол оставляется обязательный зазор для вывода конденсата в пределах 4-6 мм, игнорирование этого правила ведет к потере пароизоляцией полезных свойств.

Стоимость Jutafol

Ютафол VAP: «умная» мембрана с контролем SD

Еще один интересный продукт нового поколения от Juta – это дышащая пароизоляционная мембрана Ютафол VAP. Она была специально разработана для домов с переменной влажностью, и у нее ограниченная пропускная способность пара. Она немного выше, чем у обычных полиэтиленовых пленок, но значительно ниже, чем у паробарьерных мембран:

Ютафол VAP позволяет частично пропускать влажный пар во внешний слой кровли, откуда тот легко выходит наружу. Поэтому сопротивление диффузии водяного пара коэффициент у нее составляет от 3 до 12. Т.е. такая мембрана контролирует, по сути, активность движения молекул воды при разных показателях влажности и температуры, благодаря чему полностью предотвращается образование конденсата и сырости. Также такую мембрану можно комбинировать с супердиффузными мембранами, чтобы еще больше улучшить микроклимат внутри помещения.

А чтобы понять, что именно имеется в виду, давайте немного разберемся с понятием SD. Речь идет о коэффициенте сопротивления диффузии водяного пара и толщине этого сопротивления. Дело в том, что при разности температур снаружи и внутри жилого дома происходит естественный конвективный перенос воздушных масс. Другими словами, из теплого помещения теплый поток всегда будет стремиться в более прохладную внешнюю среду, особенно, если существует стыки и плохо загерметизированные нахлесты пароизоляции.

Такое движение происходит из-за разницы парциального давления. В любом воздухе, кроме кислорода и углекислого газа, содержится также невидимая глазу газообразная вода. И в каждом воздухе у нее – свое давление, и даже в двух рядом находящихся жилых комнатах под одной крышей это давление может оказаться разным.

Чем больше парциальное давление пара, тем больше воды в воздухе, и тем больше, соответственно, его влажность. И если между этими двумя помещениями есть какое-то соединение – швы или мостики холода – тогда парциальное давление будет стремиться выровняться, как и сама разница температур. Т.е. водяной пар всегда будет тянуть в более сухое помещение, пока не исчезнет это разница. Вот как раз коэффициент SD и измеряет это понятие. И далеко не всегда ту же мансарду нужно пароизолирвоать «наглухо»:

Паробарьер Ютафол VAP сочетается в техническом плане со всеми производителями минеральной и базальтовой теплоизоляции. Но его нельзя применять в помещениях с высокой температурой и повышенной влажностью, как ванна или сауна, либо когда в кровельном пироге был уложен гидробарьер, а не супердиффузионная мембрана, и тогда остаточная влажность попросту не сможет наружу.

Обзор видов изоляции и характеристики

1. Ютафол Н 96 Сильвер.

Однослойная пленка из полипропилена с высокой прочностью, предназначенная для монтажа на внутренних поверхностях подкровельного чердачного пространства (закрывает конструкции и утеплитель от водяного пара). Используется на плоских и скатных крышах. Еще одним вариантом применения Juta Ютафол Н 96 Сильвер является создание защитного барьера от ветра и влаги при утеплении наружных стен. Это самая дешевая разновидность пароизоляционных пленок Jutafol, стоимость 1 м2 не превышает 20 рублей. Относится к группе горючих материалов.

2. Ютафол Н 110 Стандарт.

Трехслойный материал с армированной основой из перехлестнутых полос полиэтилена. Сфера применения совпадает с предыдущей маркой, но эта разновидность более плотная и обеспечивает лучшую герметичность и защиту. Н 110 Стандарт оптимален в плане прочностных и изоляционных характеристики и стоимости. Единственным недостатком является низкая группа огнестойкости.

3. Н 110 Специал.

Трехслойная пароизоляция из полипропилена с пониженной воспламеняемостью из-за ввода самозатухающих химических реагентов. Имеет сходные характеристики и свойства с Jutafol Н 110 Стандарт, но из-за соответствия нормам пожаробезопасности и, следовательно, более широкой сферы использования стоит на 20 % дороже. По внешнему виду эти разновидности неотличимы (рулон с черной полосой для обозначения ориентировочной величины нахлеста), марки Н 110 имеют общую инструкцию по применению.

4. H AL 170 Специал.

Четырехслойная пленка с повышенными паронепроницаемыми свойствами и отражающим покрытием из алюминиевой фольги. Помимо основного назначения (пароизоляция скатных и плоских кровель с внутренней стороны) используется в помещениях с повышенной влажностью. Также ее рекомендуют купить для монтажа в качестве основания в системах обогрева по типу «теплый пол». Обладает способностью сохранять тепло в комнатах, степень отражения инфракрасных лучей достигает 97%.

Из всех пленок Ютафол эта разновидность самая прочная, удельный вес достигает 170 г/м2. Температура применения варьируется в диапазоне от –40 до +90 °C. В состав входят самозатухающие добавки, материал соответствует нормам пожаробезопасности. Как следствие, эта марка и самая дорогостоящая, цена как минимум в 4 раза превышает Ютафол Н 96 и дважды – Н110. Высокая стоимость объясняется более надежной защитой конструкций от водяного пара, пленка с фольгой в 4,5 раз эффективнее армированного полиэтилена.

Для сравнения технические характеристики пароизоляции сведены в таблицу:

Ютафол Н90: для поддержания микроклимата

Пленка Ютафол Н90 – классика пароизоляции от Ютафол. Армированная, с зеленой полосой для стыка, достаточно прочная и бюджетная, чтобы легко завоевать лидирующие позиции на рынке. Предназначен этот паробарьер для пароизоляции теплоизоляционного слоя подкровельного пространства в плоских и скатных кровлях. Он хорошо подходит для помещений, где существуют высокие требования к сбережению тепло-влажностного микроклимата.

Производится Ютафол Н90 в виде трехслойного материала, с несущей армирующей сеткой из полипропиленовых волокон, которая ламинированная с обоих сторон полиэтиленом. Совместим со всеми видами утеплителя. А монтировать этот паробарьер следует с незначительным натяжением и крепить при помощи скоб, либо на двухстороннюю клейкую ленту.

Полвека опыта в производстве пароизоляции

Самое часто встречающееся сомнение, которое бывает у покупателей пленок Juta состоит в том, что, по убеждению большинства, все производители заказывают полиэтилен из Китая, и только потом уже из них изготавливают строительную изоляцию, а потому даже чешское качество может быть под вопросом. Не беспокойтесь: в отличие от многих других брендов, сама компания часто подчеркивает, что в производстве использует исключительно только первичное сырье, которое обеспечивает такое хорошее качество пароизоляционных пленок, и это сырье исключительно «чешское», без задействования сторонних материалов.

Почему стоит верить этой компании? Во-первых, Juta – один из самых крупных европейских производителей полимерной продукции для самых разных задач. Появилась эта компания во второй половине XIX века и была поначалу небольшим предприятием по производству тканей и мешков из растительного сырья – джута, откуда и пошло название самой компании. Вскоре полимерные материалы вытеснили растительные, и уже с семидесятых годов Юта стала производить подкровельные паро- и гидроизоляционные пленки для строительства, плюс многое другое. И сегодня у нее немало заводов в Чехии, где применяется современное оборудование и технологии, плюс собственные лабораторные испытания и оценка независимыми сертификационные центрами. Продукция Juta экспортируется во многие страны мира, включая Россию. Сегодня представитель компании Юта и ее дистрибьютор – закрытое акционерное общество «Эффект-Эко».

Juta разумно делит все свои изоляционные пленки и мембраны на группы с разными названиями, чтобы покупатель никогда не перепутал ветроизоляцию с гидроизоляцией: Ютакон, Ютавек и Ютафол. Последняя группа – это как раз пароизоляция, которая представлена несколькими уникальными решениями, которые в разных точках продажи вы встретите со старой приставкой «Ютафол» и новой «Паробарьер»:

Как вы заметили, даже по внешнему виду они значительно отличаются друг  от друга, что тогда говорить о свойствах! Вот почему мы подготовили для Вас подробные иллюстрации с техническими характеристиками, преимуществами и особенностями монтажа каждой из них.

Монтаж диффузионной мембраны ЮТАФОЛ ДТБ.

• плёнку закрепляют непосредственно на деревянный настил/плоскости лаг/ стропил/иных строительных элементов кровли, расстояние между которыми при креплении пленки не должно превышать 1,2 м;
• минимальный размер зазора под настилом составляет 2 см (1/500 площади стороны кровли, минимум 200 см²/1 пог. м);

• мембрану можно укладывать на опалубку / другие настилы;
• допускается соприкосновение пленки с теплоизоляцией и отсутствие зазора под пленкой, при условии, что под слоем теплоизоляции в качестве пароизоляции применяется материал с показателем эквивалентного диффузионного сопротивления m более 900.000 (например, ЮТАФОЛ Н АЛ) и покрытие кровли на обрешетке и контррейках;
• при монтаже мембрану укладывают слоем из нетканого текстиля вовнутрь помещения;
• установку ЮТАФОЛ ДТБ начинают с окантовки крыши и продолжают по направлению к коньку;
• зависимость нахлеста полотен ЮТАФОЛ ДТБ от угла наклона крыши:

* — при монтаже кровельного покрытия без обрешетки и контрреек (т.е. непосредственно на мембрану ЮТАФОЛ ДТБ и настил), необходимо увеличивать размер зазора на 100%.

• мелкие повреждения ремонтируют с помощью клеящей лентой ЮТАФОЛ СП 1;
• при уклоне кровли менее 22° нахлест полотен соединяют лентами ЮТАФОЛ СП 1;
• прилегание плёнки ЮТАФОЛ ДТБ в нижней части крыши, а также в области конька, должно обеспечивать обязательный проток воздуха;
• в области конька крыши зазор должен оставаться не менее 5 см для возможности вентиляции;

• на пленку не должно попадать ультрафиолетовое излучение через окна;
• применять ЮТАФОЛ ДТБ можно для крыш с уклоном от 17°;
• в случае уклона менее 17° необходимо заранее получать консультацию производителя;
• прочие правила укладки пленки соответствуют правилам монтажа, изложенным в статье «Гидроизоляционная пленка ЮТАФОЛ Д».

Монтаж защитной кровельной пленки: инструкция ↑

Гидроизоляция и парозащитные материалы ЮТАФОЛ – просты и удобны в установке. Для самостоятельной укладки пленки необходимы только инструменты для крепления (скобы, скобострел), рулетка и нож для раскроя пленки. Производитель выпускает специальные ленты в рулонах для быстрой фиксации и герметизации швов в соединениях пленочных полотен.

Пароизоляция плоской поверхности

Пленка в рулонах маркирована по всей длине полосой черного цвета на расстоянии 12 см от края. Это необходимая ширина нахлеста. Заводское обозначение помогает ровно укладывать полотно без складок.

Маркировка ширины нахлеста

Укладывать пароизоляцию можно в любом направлении: горизонтально и вертикально

Важно, чтобы расстояние между досками основания, к которым крепится пленка, не превышало 1,2 м. В качестве фиксатора используют сшиватель с металлическими скобами, гвозди

Целесообразно использовать специальную ленту.

Горизонтальный монтаж пленки, фиксация лентой

Ленточное крепление предпочтительнее, поскольку полностью сохраняет целостность полотна. Это препятствует проникновению влаги по металлическим элементам.

Лента от производителя для фиксации

После завершения монтажа необходимо герметизировать все щели, стыки и проверить качество соединений отдельных полотен. Нужно обработать лентой все места выхода антенн, дымоходов, элементов конструкции, крепления окон.

Если монтируется подвесная конструкция из гипсокартона, необходимо следить, чтобы зазор между изоляцией и панелями составлял как минимум 5 – 8 см

Важно, чтобы крепление декоративного материала не повредило целостность пленки

Финишная герметизация пароизоляции: обработаны швы, стыки, соединения

Чтобы настелить гидроизоляцию ЮТАФОЛ, понадобятся:

• Деревянные рейки размером 3х5 см (высота/ширина).
• Стальные скобы, сшиватель, гвозди с оцинкованными головками.
• Нож для резки пленки, пила для деревянных реек.

Схема укладки гидроизоляции на двускатной крыше

Защитную пленку настилают на подготовленную поверхность: обрешетку или непосредственно на стропила. Максимальный отступ между стропилами не должен превышать 1 – 1,2 м. Допускается горизонтальный и вертикальный монтаж. На плоских поверхностях удобнее раскатывать полотно горизонтально, на крышах с большим уклоном, двускатных – вертикально.

Пленку фиксируют с определенным провисанием между досками. Уровень провисания – до 2 см. Крепят материал обычными оцинкованными гвоздями, скобами. Поверх полотна обязательно устанавливают контррейки.

На раскатанной и зафиксированной пленке крепят внешнюю обрешетку

На уровне конька необходимо оставить вентиляционный зазор шириной не менее 5 см. По краю крыши желательно соединить нижний край материала с желобом.

Сверху укладывают декоративное кровельное покрытие. Желательно не допускать соприкосновения верхнего покрытия и гидроизоляционного материала.

Зафиксированная гидроизоляция перед монтажом кровельного покрытия

Самостоятельно можно без особых проблем изолировать небольшое помещение парозащитным материалом изнутри. При обустройстве кровли необходимо продумать настил изоляционных материалов заблаговременно. Демонтировать крышу, чтобы установить влагозащиту – дорого и сложно. Гидро- и пароизоляцию монтируют в комплексе с утеплителем и кровельным материалом.

Список источников

• GidroGuide.ru
• KrovPortal.ru
• KrovGid.com
• podomostroim.ru
• stroitel-list.ru
