Яуза 220 инструкция по эксплуатации

Кассетный магнитофон-приставка «Яуза-220-стерео» предназначен для записи фонограмм на магнитную ленту и последующего их воспроизведения через УКУ с АС.

Московский ЭМЗ №1
Выпуск с 1984 года

В магнитофоне имеются следующие функции:
— световая индикация основных режимов работы;
— контроль записи прослушиванием на телефоны;
— раздельная индикация уровня записи;
— индикация уровня воспроизведения;
— пауза, автостоп;
— регулирование громкости телефонов.

«Яуза-220-стерео» работает с тремя типами магнитных лент: Fe, Cr, FeCr и имеет шумопонижающее устройство системы »Маяк».

Основные технические характеристики:
Коэффициент детонации ±0,15%.
Рабочий диапазон воспроизводимых частот:
— с лентой на основе Fе — 40…12500 Гц.
— с лентой на основе Cr — 40…14000 Гц.
— с лентой на основе FeCr — 40…16000 Гц.
Коэффициент гармоник — 2%.
Уровень шумов в канале З/В с системой ШП -54 дБ.
Габаритные размеры — 430х315х136 мм.
Масса — 7 кг.

Источник

Московский ЭМЗ №1
Выпуск с 1984 года

Изготовитель: Московский ЭМЗ №1, 1984.

Назначение: для записи фонограмм на магнитную ленту и последующего их воспроизведения через усилительно-коммутационное устройство с акустическими системами.

Технические характеристики:

Рабочий диапазон частот с лентой:

Fе₂O₃: 40 – 12500 Гц

CrO₂: 40 – 14000 Гц

FeCr: 40 – 16000 Гц

Коэффициент гармоник на линейном выходе

Fе₂O₃: 3%

CrO₂: 3%

FeCr: 2%

Максимальная выходная мощность на наушники: 10 мВт/10 Ом

Уровень шумов в канале записи-воспроизведения с системой ШП:

Fе₂O₃: -50 дБ

CrO₂: -54 дБ

FeCr: -54 дБ

Скорость движения магнитной ленты: 4,76 см/с

Коэффициент детонации: ±0,15%

Время перемотки кассеты МК-60: 120 с

Время срабатывания автостопа: 5 с

Максимальная потребляемая мощность: 20 Вт

Габариты размеры (ШхВхГ): 430х136х315 мм

Масса: 7 кг

Описание:

В СССР производилось огромное количество кассетных дек, но далеко не все из них сочетали в себе качество, простоту и надежность. В свое время эти кассетные деки пользовались популярностью среди любителей качественной магнитной записи — на них откладывали зарплаты, стипендии, и очень активно использовали в студиях звукозаписи. Одна из ключевых фишек устройства — это японский лентопротяжный механизм с японской же сендастовой головкой Canon. Если не брать во внимание не самое логичное применение двух моторов, механизм редко выходил из строя, при перемотке не издавал адских звуков и не требовал постоянного в нем ковыряния.

А электронная часть магнитофона была позаимствована у магнитофонов «Маяк», так что даже платы были взаимозаменяемы. В случае возникновения какой-либо неисправности можно было без особых проблем найти нужный компонент. В более поздних «Яузах-221» уже применялся отечественный лентопротяг, о котором можно найти смешанные отзывы: у кого-то он периодически ломался, у других же работал долгие годы.

Дизайн аппарата сочетает в себе характерные черты для отечественной радиоаппаратуры того времени: отсутствие какой-либо экономии на материалах, передняя панель из довольно толстого металла, верхняя часть корпуса — дерево, ну и красивый зеленый газоразрядный индикатор, как полагается. Имеется подсветка кассеты — и это огромный плюс, ведь некоторые из простых импортных аппаратов ее, к сожалению, не имеют.

При нажатии кнопки «Сеть» загорается зеленый газоразрядный индикатор и подсветка кассеты. Кассетный карман открывается плавно при нажатии соответствующей кнопки, как во всех японских аппаратах. При его открытии питание на ЛПМ не подается, а подсветка кассеты отключается. Индикация режимов работы находится над соответствующими кнопками управления ЛПМ.

Управление — псевдосенсорное, Soft Touch, как полагается. При перемотке головки отводятся не до конца, и по индикатору можно определить начало следующей композиции (так же немного слышно ускоренную фонограмму в колонках, косяк это или фишка — неизвестно). Таким образом наши отечественные умельцы реализовали поиск по паузам.

Все элементы управления находятся на передней панели, управление лентопротягом — под кассетным отсеком, справа кнопки выбора типа ленты, включение или выключение абсолютно бесполезной, на мой взгляд, отечественной системы шумопонижения, включение записи с внешнего микрофона, подключаемого также к передней панели, регулятор уровня записи и выход на наушники с отдельным регулятором уровня.

Касаемо лентопротяжного механизма: он вроде и двухмоторный, но вместо того, чтобы сделать один мотор на привод ведущего вала, а второй на подмотку при воспроизведении (тем самым уменьшив коэффицент детонации), второй мотор задействуется только при перемотке.

Из существенных недостатков или недоработок могу отметить один: обычно на всех нормальных кассетниках кнопку записи располагают так, чтобы не нажать на нее случайно при переключении других режимов, тут же додумались расположить ее между кнопками воспроизведения и остановки. Причем при случайном нажатии на нее сразу включается режим «запись», и дефицитная запись на кассете стирается.

Руководство по эксплуатации на диске.

Информация взята с сайтов: rw6ase.narod.ru и stereo.ru

Автор фото: Валерий Крюк

GrachVL: Сообщения: 621; Зарегистрирован: 07 ноя 2013, 12:54; Откуда: Щелчок; Благодарил (а): 8 раз; Поблагодарили: 5 раз

Качественный скан инструкции Яуза 220

Непрочитанное сообщение

GrachVL » 16 июн 2014, 12:58

Руководство по эксплуатации Яуза 220
А4 600dpi tiff

Чем необычна?
Книжечка перед сканированием была разобрана и каждый получившийся лист качественно отсканирован.
Печатаете на листах с обоих сторон, сшиваете, обрезаете и получаете нормальную книжку инструкции.
Если напечатать на струйнике в цвете и помять-пожмыкать, вообще выйдет как настоящая

https://yadi.sk/d/J5T7cBSgTWhB5

Паспорт, руководство по эксплуатации на магнитофон-приставку — «ЯУЗА-220». СТЕРЕО. Год выпуска — 1987г. СССР. Принципиальная схема, монтажная, кинематическая — в комплекте. Состояние и комплектность — на фотографиях.

ДО ПОКУПКИ ЛОТОВ (СНЯТИЯ ЛОТОВ С ТОРГОВ), ОБЯЗАТЕЛЬНО, УТОЧНЯЙТЕ О ИХ НАЛИЧИИ, ТАК КАК ЛОТЫ ПРОДАЮТСЯ И НА ДРУГИХ ТОРГОВЫХ ПЛОЩАДКАХ, И МОГУТ БЫТЬ УЖЕ ПРОДАНЫ.

Источник

Сервис мануал магнитофона яуза 220

Скачать

Диски со схемами и секретами ремонта

30 янв 2016 Магнитофон Radiotechnika МП — 7301 — Чистка лентопротяжного механизма — Duration: 7:53. Free service 2,744 views 7:53 ЯУЗА 220 В сборник вошли схемы магнитофонов, магнитол, музыкальных центров, Другие книги, журналы, справочники, а также схемы и сервис-мануалы вы Яуза 20, Яуза 206, Яуза 209, Яуза 212, Яуза 5, Яуза 6, Яуза-220 стерео. Кассетный магнитофон-приставка Яуза-220-стерео с 1984 года Инструкция по эксплуатации и электрическая схема МП Яуза-220-стерео.

Лентопротяжная техника — Форум по радиоэлектронике

Яуза-220 стерео — QRZ.ru

Автоматическая запись на магнитофон с линии. .. В папке Shemes находятся принципиальные схемы и сервис -мануалы на . Яуза-220 стерео и т.д. Буду краток, попал в ремонт раритетный магнитофон приставка Яуза 220, видно, что не паханый, просто от времени кондеры Ремонт аудио и видеотехники с лентопротяжными механизмами: кассетные магнитофоны, видеомагнитофоны и видеоплееры и др. наш картографический онлайн сервис: мастерские на карте (слева отожмите все кнопки кроме Мастерские). Нота М-220С-2 не работает правый канал Яуза 221-1С.

Схемы отечественной аудиоаппаратуры — Diagram.com.ua.

Яуза-220 стерео — QRZ.ru

11 бер. 2009 — повідомлень: 12 — авторів: 7 26 июл 2002 Принципиальная схема магнитофона Яуза-220 стерео. СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО: Качество звуковоспроизведения современного кассетного магнитофона . Хотя данный вариант САДП рекомендован для установки в магнитофон Яуза МП-220С, он отлично

Яуза 221-1с : пересадка лпм — YouTube

Алмазная пыль в minecraft

Последняя прошивка sony nex 5

Майнкрафт плакса

Rpe pro инструкция

Драйвер wia для сканера canon lide 60

Источник

Меню сайта

ВАЗ 21093
ВАЗ двигатель
ВАЗ 21124
Бампер Mitsubishi Lancer
ВАЗ 2112
Не заводится
ВАЗ 2108
ВАЗ 2107
Отзывы по страховым компаниям
Новости

Топ новостей

Замена подушек двигателя ваз 2109

Автомобили, как известно, имеют сложнейшее устройство, в котором каждый элемент выполняет уникальную, важную роль. Двигатель, без сомнения, «сердце» автомобиля и в нем возможны различные сбои. Далеко не

Замена подушек двигателя ваз 2109

Замена масла и масляного фильтра в двигателях ВАЗ 2106

Замена масла в двигателе ВАЗ 2106, а также масляного фильтра

Необходимые инструменты:

шестигранный ключ, имеющий Г-образную форму (для откручивания пробки сливного отверстия);
специальный ключ для

Электросхема двигателя ваз. Электросхема электрооборудования автомобиля ВАЗ 2106

Электросхемы ВАЗ 2103 2106 21061

Цветные электросхемы ВАЗ 2103 2106 21061
схемы электрооборудования
Источник питания, генератор
Реле контрольной лампы заряда аккумуляторной батареи
Стартер
Система

Тюнинг двигателя ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 » Страница 3

Фильтр нулевого сопротивления на ВАЗ

Воздушный фильтр пониженного сопротивления предназначен для более свободного, по сравнению со стандартным фильтром, прохождения воздуха во впускную систему двигателя.

Ваз 2109: самостоятельная замена масла двигателя

Двигатель ВАЗ 2109

Одним из основных узлов любого автомобиля является его двигатель. Во многом срок его службы влияет на надежную работу всего автомобиля.
Увеличить срок эксплуатации двигателя автомобиля

Ваз 2109: глохнет двигатель — что делать

Двигатель ВАЗ

Иногда в пути случается такая неприятность, водитель попадает в ситуацию, когда посреди дороги глохнет двигатель ваз 2109 и дальше завести автомобиль, не получается. Самое интересное

Установка гидрокомпенсаторов на ВАЗ-2107, ВАЗ-2106 — на любой классический двигатель. Гидрокомпенсаторы на ваз

.
особенности конструкции и методика установки
Для обеспечения эффективной работы двигателя можно установить гидрокомпенсаторы. На ВАЗ-2107 монтаж таких устройств оказывается довольно проблематичным, да

Тюнинг ВАЗ 2105

ВАЗ 2105 был представлен заводом в 1979 году. Тогда это был комфортабельный автомобиль, который вполне соответствовал требованиям времени. Надо сказать, ничего выдающегося здесь не было, однако, угловатые

Как установить двигатель на ваз классика

Двигатель от Приоры на «классику»
Думаю, что многие автовладельцы «классики», ВАЗ 2107, 2106 и других моделей Жигулей хотят увеличить мощность своего автомобиля, но задел мощности у стандартного двигателя

2500 руб. Паспорт, руководство по эксплуатации на магнитофон-приставку — » ЯУЗА-220″. СТЕРЕО. Год выпуска — 1987г. СССР. Принципиальная схема, монтажная, кинематическая — в комплекте. Состояние и комплектность — на фотографиях. Посмотрите схему Маяк-233 (с 1988г.) В нем УЗО также на трех микросхемах. В Яузе, думаю, такие же изменения.Сканировал , за качество звыняйте . Если что то не понятно , пишите . Это схема конца 1987 года. Яуза 220 ст. Магнитофон. Скачать схему.Магнитофон Яуза МП-221C. Одиссей Океан Ореанда. Нева Нейва Ноктюрн Нота. Магнитофон — приставка кассетный «ЯУЗА-220 стерео». Аудиотехника » Магнитолы.400 грн. Львов, Железнодорожный.

ЯУЗА 220 После Ремонта

24 март. Ламповый магнитофон Яуза-6. Аудиотехника » Магнитолы. 280 грн. Магнитофон «Яуза-20». Вчера мне в руки попал портативный магнитофон «Яуза-20» 1966го года в идеальном состоянии. Аппарат не мой, я лишь содействовал в его покупке в нашем городе. Магнитофоны нашего детства, «Яуза-206». Воскресенье, 09 Сентября 2007 г. 22:23 в цитатник.Питание от электрической сети 110, 127 или 220 в.

Романтика 220-Стерео

Потребляемая им мощность 80 Вт. 1987 г. Яуза МП-221С Стереофонические магнитофоны-приставки «Яуза МП-221С», » Яуза МП-221-1С» и «Яуза МП-221С-2» с 1987, 1989 иМП создан на базе МП «Романтика-220-стерео».Заменены только АС, схема и оформление магнитофонов одинаковы. Автомобильная магнитола. Технические характеристики, схема принципиальная и подробное описание работы, таблицы напряжений, намоточные данные. Преобразователь постоянного напряжения 12В в 220 В/50 Гц (BD237). Стереофонический катушечный магнитофон 2 класса «Яуза-209» выпускался Московским электромеханическим заводом 1 с 1980 года.Потребляемая мощность, при питании от сети 220 В — 65 Вт.Инструкция по эксплуатации магнитофона. Электрическая схема МГ. «Яуза-220-стерео» (1984 год) — сетевой кассетный транзисторный стереофонический магнитофон-приставка (поставлялся с японским ЛПМ фирмы Mitsumi) Описание: Принципиальная схема магнитофона Яуза-220 стерео.Технический форум EHAM.RU — обсуди эту схему! Отредактировать эту запись? Все схемы Просмотров всего 4,684, сегодня 0. Mагнитофон-приставка «Яуза-220-стерео». Кассетный магнитофон-приставка » Яуза-220-стерео» с 1984 года. Инструкция по эксплуатации и электрическая схема МП «Яуза-220-стерео». Магнитофон имел небольшие отличия в электрической схеме иМагнитофоны Яуза-5 имеют 2 скорости протяжки магнитной ленты: 19,05Питается магнитофон от сети 127 или 220 В. Потребляемая мощность в режиме воспроизведения 80 Вт. Главная » Файлы » AUDIO: Схемы, документация » Яуза (Jauza). Яуза 220 стерео. Яуза-220 стерео схема. Схемы магнитофонов В помощь радиолюбителю. Содержание журналов Радио Удобный поиск. . . . . Похожие посты оказалсе у меня в руках Яуза 220 что это?и можно ли его использовать как усилитель.Это магнитофон-приставка. На выходе у него линейный сигнал.Их можно применять в схемах регуляторов тембра, микрофонных и линейных усилителей, усилителей-корректоров Схемы магнитофонов, магнитол ЯУЗА. Скачать схему магнитофона-приставки ЯУЗА-220-Стерео Электрическая схема Яуза-220 стерео — Магнитофон ( СССР) приставка (дека) 105Kb circuit. Магнитофоона 204 кассетная дека альбом заводской вега мп-120 паспорт схема усилитель вега у-120с паспорт схема радиола вега 312с паспорт схема помогите найти схему блока питания в магнитофоне Электроника МП-204-стерео вторая мануал ип магнитофона яуза мп 220 с с Принципиальная схема кассетной деки Яуза-220 yauza-220.djvu [104,28 Kb] (cкачиваний. схема принципиальная (схема . Принципиальная электрическая схема магнитофона приставки яуза 220 россия 101 стерео . ЯУЗА 220 После Ремонта — Продолжительность: 2:04 HWSProject 26 264 просмотра.Пройдёмся по помойкам 8 СОВЕТСКИЕ НАХОДКИ, тюнер Radiotehnika, магнитофон ЯУЗА 220 стерео. Будьте так любезны поделится нормальной, человеческой схемой на МП Яуза 220.Ищу оригинальную схему которая была в поставке вместе с МП Яуза 220. За ранее спасибо! Схемы принципиальные магнитофонов, магнитол ЯУЗА. Скачать схему магнитофона-приставки ЯУЗА-220-Стерео. Электрические схемы.Стационарный кассетный магнитофон-приставка Яуза-220-стерео производился с 1984 года на Московском электромеханическом заводе 1. Он предназначен для прослушивания и записи музыкальных и речевых программ. Прошу помощи в поиске кинематической схемы Яузы 220.Для применения в кассетном магнитофоне R2 составить из двух резисторов: 7,5 кОм (Cr) 5,6 кОм (Fe) или целиком сохранив штатные цепи ООС. Коротко о выводах. 1. Звучание магнитофона «Яузе-220».К сожалению, мотивируя патентованием изобретения, они отказались показать принципиальную схему приставки, но и то, что они рассказали, привело специалистов института к мнению, что 100 руб. весьма дорого СДП в магнитофоне «Яуза-220». Автор. Струцкий В. Принципиальная схема кассетной деки Яуза-220. yauza-220.djvu [104,28 Kb] (cкачиваний: 617). Буду краток, попал в ремонт раритетный магнитофон приставка Яуза 220, видно, что не паханый, просто от времени кондеры повысыхали.Раскодировка Измерительные приборы Спутниковое оборудование Медицинская техника Другая аппаратура Схемы и сервис-мануалы Я в своё время, ставил в эту Яузу индикатор от 221, домотав обмотку 2.5 в. на транс. Почисти все штырьки — разъёмы. Имеют привычку окисляться. Ещё Яуза — 220 славилась обилием холодной пайки. инструкции. Сост.на фото.Страницы-все (8 стр.) Схема прилагается.Все оригинальное! Выпуск 1986 год.Эпоха СССР. Недостатки Модели.«Яуза-220-стерео» (1984 год) — сетевой кассетный транзисторный стереофонический магнитофон-приставка (поставлялся с японским ЛПМ фирмы Mitsumi) Mагнитофон-приставка «Яуза-220-стерео».Кассетный магнитофон-приставка «Яуза-220-стерео» с 1984 года. Инструкция по эксплуатации и электрическая схема МП «Яуза-220-стерео».

Сетевой кассетный полупроводниковый магнитофон-приставка «Яуза-220-стерео» Московский электромеханический завод 1. Производство аппарата с 1984 года.Электрическая схема. Категория: «Яуза-220 Стерео» | Добавил: zz. Описание: Принципиальная схема магнитофона Яуза-220 стерео. Кассетный магнитофон-приставка «Яуза-220-стерео» с 1984 года. Инструкция по эксплуатации и электрическая схема МП «Яуза-220-стерео». Катушечный магнитофон «Яуза-209». Принципиальная схема магнитофона Яуза- 220 стерео. Что-то не так? Пожалуйста, отключите Adblock Маяк-233 Стерео магнитофон-приставка. Яуза-220-стерео Питание от сети переменного тока 50 Гц, напряжение 127 или 220 В. Мощность, потребляемая от сети, 80 Вт. Электрическая схема.Принципиальная схема магнитофона «Яуза-6». Для магнитофона ЯУЗА 220С может быть доступна следующая документация: Принципиальная электрическая схема магнитофона ЯУЗА 220С (заказать) (скачать).Инструкция по эксплуатации магнитофона ЯУЗА 220С (заказать) (скачать). «Яуза-220-стерео» (1984) — сетевой кассетный транзисторный стереофонический магнитофон-приставка (поставлялся с японским ЛПМ фирмы Mitsuki) Схемы телевизоров перейти в раздел.Магнитофоны Яуза. Книги по ремонту радиоаппаратуры главная страница раздела. Ганзбург М. Серия Массовая радиобиблиотека .выпуск 1036, 1981 год. Предлагаю купить Яузу220.1987г. Рабочая, внешнее состояние для своих лет не идеальное-отличное. Есть паспорт, схемы. Цена 2000т.р. Находится в г.Озёрск. Яуза 220С (схема С2 магнитофона Яуза 220С). ЯУЗА МП-221-1С (Схема магнитофонной приставки ЯУЗА МП-221-1С). Яуза МП221С-2 (руководство по эксплуатации с схемами). В избранное. Кассетный магнитофон-приставка «Яуза-220-стерео».Магнитофон-приставка «Яуза-220-стерео». 4 500 руб. Компания. Магнитофон Яуза 220 Стерео. Яуза 220С — магнитофон 2 класса завода «МЭЗ 1», выпускался начиная с 1984 г. Аппарат Яуза-220С предназначен для высококлассного проигрывания звука с различных носителей. Вы находитесь здесь: Схемы радиоаппаратуры Промышленная техника Магнитофоны.Эльфа-332С. Юпитер-204С. Яуза-220С. Модели[править | править код].«Яуза-220-стерео» (1984 год) — сетевой кассетный транзисторный стереофонический магнитофон-приставка (поставлялся с японским ЛПМ фирмы Mitsumi) Поиск по: «схема магнитофона ЯУЗА-220с» Добавлены слова из словаря: «circuit schematic diagram schematics». Найдено: 18,826 Вывод: 1-10 В том числе: схема (18728) магнитофона (290) ЯУЗА220с (0). Кассетный магнитофон-приставка «Яуза-220-стерео» с 1984 года выпускал Московский ЭМЗ 1. МП предназначена для записи фонограмм на магнитную ленту и последующего их воспроизведенияИнструкция по эксплуатации и электрическая схема МП «Яуза-220-стерео». Оба магнитофона оказались под пломбами и в отличном состоянии.дед с трудом нашёл 1 (одну) кассету для проверки, и, о чудо — оригинальный паспорт и альбом схем!Безоговорочно выиграла Яуза — 220С. Продам, обнаруженную «при археологических раскопках» магнитофон-приставку » Яуза-220″ N0264 Выпуск 1986 года. httpесть есть сам аппарат и все! (ни шнуров, ни кассет, ни упаковки (куда она подевалась?), ни паспорта с гарантией, ни принципиальной электро- схемы изделия). Яуза-220 стерео Принципиальная схема магнитофона Яуза-220 стерео.Магнитофон ЯУЗА-221С Альбом схемы кассетного стереомагнитофона-приставки » Яуза-221С».

Источник

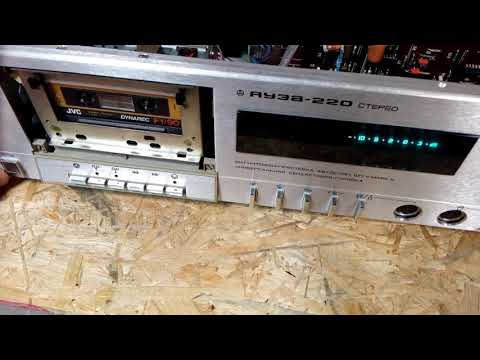

Неисправность пикового индикатора Яуза 220Подробнее

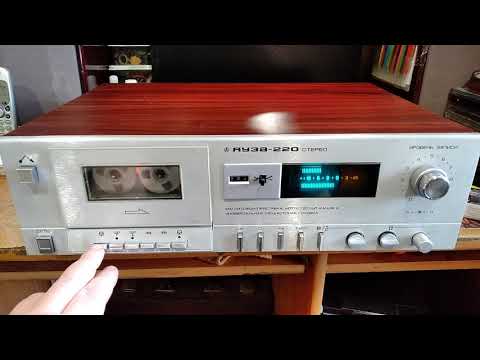

Яуза 220 проверка функционала аппарата на продажу с АвитоПодробнее

Яуза 220 на фоне родственников Максимум отдачиПодробнее

Яуза 220 ЛПМ устройство и работа кассетного магнитофона, механика. how it worksПодробнее

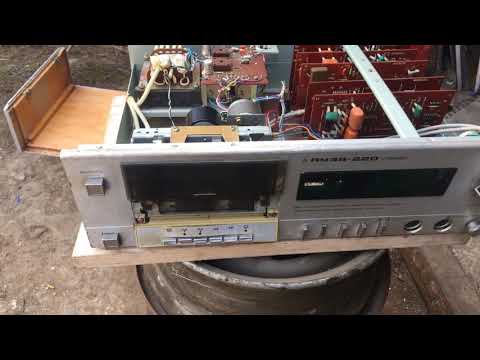

Яуза 220 стерео. Что показало вскрытие.Подробнее

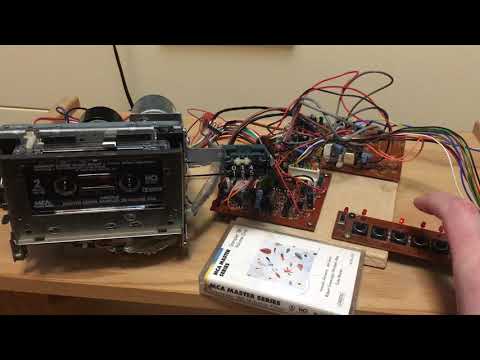

ЛПМ «Яуза 220» + TC9143p, AN6248, BA5102aПодробнее

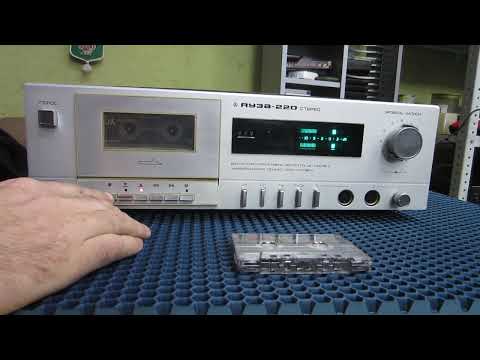

Дека Яуза 220 демонстрация работы для АвитоПодробнее

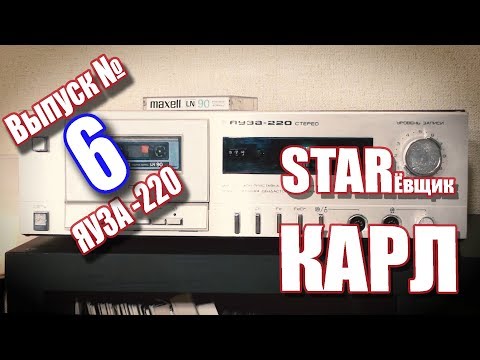

ЯУЗА 220 Стерео. Кассетный магнитофон-приставка.Подробнее
