Xsy hy2 инструкция на русском языке - Инструкции, руководства, мануалы

Регистрация:

21.09.20

Сообщения:

2

Благодарности:

3

elephant401

Новичок

Регистрация:

21.09.20

Сообщения:

2

Благодарности:

3

Уточнение:
P39 ток перегрузки 4000мА — на мой двигатель 0.75 квт
Регистрация:

28.11.13

Сообщения:

35

Благодарности:

8

alerk

Участник

Регистрация:

28.11.13

Сообщения:

35

Благодарности:

8

Адрес:

Осташков

Здравствуйте, уважаемые форумчане и обладатели частотника XSY-HY2. Вчера получил сей девайс на 1,5 кВт, и появились вопросы:
1. В каких единицах в таблице параметров указано давление (Мр)? Судя по размерности, это бары?
2. Ввиду отсутствия клеммы V0, куда подключать датчик давления 4-20 mA (на датчике указано Power Supply: 24VDC)?
3. Какие параметры Р24 и Р39 выставить для насоса 500 Вт? (Насоса пока нет, на подходе).
4. Какой всё же параметр выставлять в Р40 для однофазного электродвигателя с конденсатором?
Регистрация:

17.06.19

Сообщения:

257

Благодарности:

106

AdreyM

Живу здесь

Регистрация:

17.06.19

Сообщения:

257

Благодарности:

106

Адрес:

Кондопога

1. МегаПаскали примерно равны Барам
2. картинка
3. Оставьте как есть
4. Оставьте как есть (например, на моем частотнике разницы нет)
Регистрация:

28.11.13

Сообщения:

35

Благодарности:

8

alerk

Участник

Регистрация:

28.11.13

Сообщения:

35

Благодарности:

8

Адрес:

Осташков

@AdreyM, огромное спасибо за ответы, и все же:
1. 1 мегапаскаль (МПа, МРа)=10 бар, а что такое Мр?
3. Оставить заводские или как у Вас?
Регистрация:

17.06.19

Сообщения:

257

Благодарности:

106

AdreyM

Живу здесь

Регистрация:

17.06.19

Сообщения:

257

Благодарности:

106

Адрес:

Кондопога

Все-таки кривое описание у китайцев. Там у них есть и миллипаскали mP и мегапаскали Mp
пункт 24 я бы вообще не трогал, я не знаю, что это.
пункт 39 у меня 3 Ампера стоит. А это 660 Вт, если грубо. Я бы не менял.
пункт 40 проверьте с мотором, там всего 2 варианта. Сейчас я точно не скажу про свой, т. к. зима.
Не забудьте выставить п. 25 2 (4-20мА) и п. 53 24В
Регистрация:

28.11.13

Сообщения:

35

Благодарности:

8

alerk

Участник

Регистрация:

28.11.13

Сообщения:

35

Благодарности:

8

Адрес:

Осташков

AdreyM, спасибо. Придет мотор — буду экспериментировать.
Регистрация:

12.06.16

Сообщения:

1

Благодарности:

0

14016414

Новичок

Регистрация:

12.06.16

Сообщения:

1

Благодарности:

0

Добрый день!
В каких параметрах вводили изменения?
Регистрация:

17.06.19

Сообщения:

257

Благодарности:

106

AdreyM

Живу здесь

Регистрация:

17.06.19

Сообщения:

257

Благодарности:

106

Адрес:

Кондопога

Насколько я помню, в кгс.
Регистрация:

15.03.16

Сообщения:

5

Благодарности:

1

makey1982

Участник

Регистрация:

15.03.16

Сообщения:

5

Благодарности:

1

Как печально что спустя пол года я узнал о существовании этой ветки… Ну та ладно)
Всем привет!
Купил я себе китайское чудо HY1 на движок 1.3 кВт насосной станции Педролло. Не могу найти толковую инструкцию по настройке PID. Есть у когото такой мощности насос? Какие у вас настройки? Удалось настроить ровную реакцию на изменение давления? И под каким номером дельта?
Регистрация:

15.03.16

Сообщения:

5

Благодарности:

1

makey1982

Участник

Регистрация:

15.03.16

Сообщения:

5

Благодарности:

1
Регистрация:

17.06.19

Сообщения:

257

Благодарности:

106

AdreyM

Живу здесь

Регистрация:

17.06.19

Сообщения:

257

Благодарности:

106

Адрес:

Кондопога

У меня насосная станция 400 Вт. Гидроаккумулятор сглаживает броски давления. Изменение настроек ПИД у меня не особо заметно (а, точнее, вообще не заметил). Подстроил только рампу (скорость роста скорости ) и задал дельту (зону нечувствительности), комфортную для меня.
Регистрация:

15.03.16

Сообщения:

5

Благодарности:

1

makey1982

Участник

Регистрация:

15.03.16

Сообщения:

5

Благодарности:

1

Под таким номером она кроется?
Регистрация:

15.03.16

Сообщения:

5

Благодарности:

1

makey1982

Участник

Регистрация:

15.03.16

Сообщения:

5

Благодарности:

1

Изначально у меня давления было выставлено 2,5 если не ошибаюсь. На туалет умывальник стиралка душ насос качал, но с колебаниями, и отключался после закрытия крана. Но когда ставишь на дилительный полив с падением давления до 1.7 и меньше система после полива не могла стабилизироватся и насос работал с минимальными оборотами держа номинальное давление, тоесть не хотел отключатся. Поднял давление — тоже самое. За все это отвечает ПИД. Понижаешь давление — насос все время вкл/откл на бытовых потребителях.

Вообще то эта приблуда должна давать ровную линию давления при потреблении до порога возможности производительности насосной станции. В интернете поясния настойки ПИД на примере печи и вентиляторов, но как это пояснение прикрутить к насосной станции? Не хватает мозгов. Раз этот инвертор сделан для насосных станций, то придумай чтобы ввести параметры эл. двигателя и помпы, и тогда система сама подберет параметры ПИД. Так нет же… Придумали 100 параметров, и сиди, думай, что они означают. Спросил в китайца, он мне левую таблицу скинул, и говорит смотри по подобию.

Кто то пробывал присоеденить частотник к ноутбуку? Есть проги под нее?
Регистрация:

18.08.14

Сообщения:

56

Благодарности:

15

АВИгорь

Живу здесь

Регистрация:

18.08.14

Сообщения:

56

Благодарности:

15

Адрес:

Moscow, Russia

Вопрос к коллегам, применяющим ПЧ. КРоме (рекламных) есть ли какие то положительные отличия от классических схем водоподачи (насос, реле, ГА)? Про экономию не надо, про ресурс насоса тоже. Стоит грюндфос SQ 2-65, глубина 75, дебет 3 куба, 100 л ГА. 5 лет без проблем. Сейчас начал пропускать ГА. МЕняю грушу. Задумался о ПЧ и удалении ГА, но, что то сомнительно по указываемым плюшкам)
Регистрация:

17.06.19

Сообщения:

257

Благодарности:

106

AdreyM

Живу здесь

Регистрация:

17.06.19

Сообщения:

257

Благодарности:

106

Адрес:

Кондопога

P110 это дельта в минус, как я понял китайско-английское руководство. Т. е. Давление Заданное минус Р110 и получится диапазон рабочего давления.

Manuals
Brands
XSY Manuals
Inverter
AT Series
Manual

Contents
Table of Contents
Bookmarks

Quick Links

Inverter

AT1—Single-phase to three-phase

AT2—Single-phase to single-phase

AT3—Three-phase to three-phase

AT Simple general series

High performance and low noise/

Mini AC motor driver

Summary of Contents for XSY AT Series

Page 1
Inverter AT1—Single-phase to three-phase AT2—Single-phase to single-phase AT3—Three-phase to three-phase AT Simple general series High performance and low noise/ Mini AC motor driver…
Page 2: Table Of Contents

Contents Chapter 1 Introduction ….1 Chapter 2 Installation and wiring…2 Port wiring and instructions….2 Multi speed frequency comparison table..Basic wiring diagram ……. Operation panel……Button instructions……Button instructions……Chapter 3 Parameter specification..10 Parameter function comparison table… 10 Down timer setting….
Page 3: Chapter 1 Introduction

Chapter 1 Introduction This manual is for user installation and debugging and routine maintenance. 1. Make the open-package inspection. Please check: if product appearance is damaged or deformation; whether the components are damaged or drop; check the nameplate rating on the case to see if it is your order; check whether the times listed in the packing list are complete;…
Page 4: Chapter 2 Installation And Wiring

Charter 2 Installation and wiring 1. Main circuit terminal and function description (1) Single-phase to three-phase （for AT1） Terminal Function description label L, N Single phase AC 220V input terminal Output terminal connect to Three phase U, V, W 220V AC motor 220V AC motor Grounding terminal (2) Single-phase input and output (for AT2)
Page 5
(3). Three-phase input and output (for AT3) Terminal Function description label R,S,T Three phase AC 380V input terminal Output terminal connect to Three phase U, V, W 380V AC motor Grounding terminal 2. Terminal description Functional Functional Port Instructions description 15V/24V 15V/24V power output 200mA15V/24V output…
Page 6: Multi Speed Frequency Comparison Table

Functional Port Instructions description Common GND External analog voltage 0-5V/10V Analog voltage input input External current signal 4-20mA Current input input Open-collector output 1 Open-collector output 2 5V/10V 5V/10V power output supply 5V/10V 20mA power output Relay output C 250VAC 5A/30VDC 3A Relay output B TA and TB Normal Close ,TA and TC Normal Open…
Page 7: Basic Wiring Diagram

4. Basic operation wiring diagram (1) Single-phase input three-phase output (for AT1 ) (Three phase 220V, if 380V Star-connection method needs to change to the 220V Delta-connection method) 5页…
Page 8
(2). Single-phase input and output (for AT2) (220V single phase motor, Non-removed capacitor / Removed capacitor) 6页…
Page 9
(3). Three-phase input and output (for AT3) (380V three phase input, connect with 380V three phase motor) 7页…
Page 10: Operation Panel

5. Operation panel 8页…
Page 11: Button Instructions

6. Keys instructions： Icon Function description For selecting mode or Programming mode (it is (Programming) available not mater the Inverter start or stop), press this key for modifying parameters. Function data setting key. Normal mode: press this key to display the information of the Inverter, (Function / Save) such as target frequency, output frequency and current, temperature;…
Page 12: Chapter 3 Parameter Specification

Chapter 3 Parameter specification 1. Parameter specification Paramet Parameter Parameter range Default Unit specification Maximum voltage 0—220.0 Reference frequency 0—400.0 Intermediate voltage 0—220.0 Intermediate 0—400.0 frequency Minimum voltage 0—220.0 Minimum frequency 0—400.0 Maximum operating Maximum operating 0—400.0 0—400.0 Minimum operating 0—400.0 Hide password 0—65535…
Page 13
0: Inertial stop; 1: Deceleration stop; Stopping Modes 2: Brake stop; 3: Emergency brake. Braking time 0—2.5 Braked Voltage 0—140.0 RS485format 0:7E1; 1:701; 2:8N2; 3:8E1; ASCII 4：801. 0： 4800; 1：9600; RS485 Baud rate 2：19200; 3：38400 Machine number 1-255 Operating arrival 0—100.0 Persist Over temperature…
Page 14
Section speed 1 setting 0—400.0 Section speed 2 setting 0—400.0 Section speed 3 setting 0—400.0 Section speed 4 setting 0—400.0 Section speed 5 setting 0—400.0 Section speed 6 setting 0—400.0 Section speed 7 setting 0—400.0 Main rising velocity 1—1000 Hz/S 1st rising velocity 1—1000 Hz/S…
Page 15
1—1000 Hz/S 6th descent velocity 1—1000 Hz/S 7th descent velocity 0: invalid, terminal is non- functioning 1: wire control stop 2: keying stop; 3: keying operation; 4: stop keying; 5: wire forward operation 6: wire reverse operation; 7: reservation P50 Multi function input 1 (X1 binding post) 8: error reset signal;…
Page 16
0: invalid, no output; 1: operating instructions; 2: set arrival instructions Multi function input 1 3: fault indication; 4: timer time run out Idem (SP1) Multi function input 2 Idem Multi function input 3 Idem (relay output) Multi function input 4 0: invalid;…
Page 17
0: P72 is compensation amount; Torque compensation 1: Multiply P72 by P71 options after P71 minus input voltage Torque compensation 100.0—300.0 voltage Torque compensation 0—100 setting Maximum external 61440 analog 0—65535 Minimum external 4096 analog 0—65535 Zero current 0-65535 1130 compensation value Current coefficient Current coefficient…
Page 18
Jog forward frequency 0—400.0 Jog reverse frequency 0—400.0 Jog rising velocity 1—1000 Hz/S Jog descent velocity 1—1000 Hz/S 0: Inertia stop; 1: Decelerate stopp; Jog stopping modes 2: Braking stop; 3: Emergency brake. Jog braking time 0—2.5 0：Three-phase Phase options 2：Three-line single phase Phase V Adjustment…
Page 19: Down Timer Setting

P115 PID-I Coefficient P116 PID-D Coefficient P127 0—65535 65535 Remaining hours 2. Parameter setting password and Down time stop: P08 is the hidden password, it always shows only 00000, not the actual value. When input the value of P09=the hidden value of P08, the P08 shows hidden value, and the P08 and other parameters can be changed.
Page 20: Parameter Setting Method

4. Parameter setting procedure: 1. Press the programming key to enter into the programming state; 2. Use the arrow keys and shift key to find the parameters that need to be modified; 3. Press function / save key to enter into the parameter; 4.
Page 21
Parameter Checklist Customer :______Purpose ：______Model：______ ： Remark 19页…
Page 22: Chapter 5 Quality Commitment

Chapter 5 Quality Commitment This chapter introduces the “Quality Commitment” and if there are any problems about the product quality, our company will deal with in accordance with the following regulations, please read the contents in this chapter carefully. The quality commitment regulations of the product: Scope of warranty: refers to Inverter Start of warranty period: from the date of operated by users Warranty commitment:…

Насос для подачи воды под постоянным давлением специальный преобразовательЭто 0.75KW-2.2KW насос инвертор для Постоянная Давление Погружной насос, частота инвертора автоматически изменяет давление воды,Для поддержания постоянной температуры Давление.

Преимущества преобразователя частоты подачи воды с постоянным давлением
Просто установить, нет необходимости изменять параметры;

Светодиодный индикатор с двумя левыми цифрами предназначен для установки давления, правая цифра-для манометра давления в реальном времени,

Кнопки вверх и вниз для изменения давления настройки, инвертор продолжает работать на давлении в реальном времени рядом со значением в настройках;

Встроенный PID контроль и передовое энергосберегающее программное обеспечение,
Для водяного насоса с постоянным давлением энергосберегающая конструкция управления,

Энергосберегающий эффект составляет 20%-60% (в зависимости от фактической ситуации)

С полной водой, отсутствие воды и функция пробуждения,
Продлевает срок службы оборудования, стабилизирует электросеть,

Уменьшите износ, уменьшите частоту сбоя, Реализуйте функцию мягкого запуска и торможения

Независимые исследования и разработки, прямые продажи с фабрики, доступная цена, реальный собственный завод, гарантия качества

Название продукта: Angisy однофазный 220V 0.75KW-2 кВт Выход общего назначения конвертер XSY-HY1;XSY-HY2 HY1 — один 220v Вход и 3-фазы 220v выход HY2 — один 220v Вход и 1-phase 220v выход HY1 ans HY2 обычно является белым корпусом, HY3 и HY4 иногда является синим корпусом, мы отправим вам устройство случайным образом, цвет корпуса случайный
XSY-HY принимает уникальный режим управления, чтобы реализовать высокий крутящий момент, высокую точность и широкий диапазон скорости модифицировать для вождения,Который удовлетворяет тенденции высокой производительности оптимизации общего инвертора и имеет преимущества отключения производительности за пределами аналогичных продуктов и
Адаптируется к суровым температурам электросети, влажности и пыли, значительно улучшает стабильность продуктов;

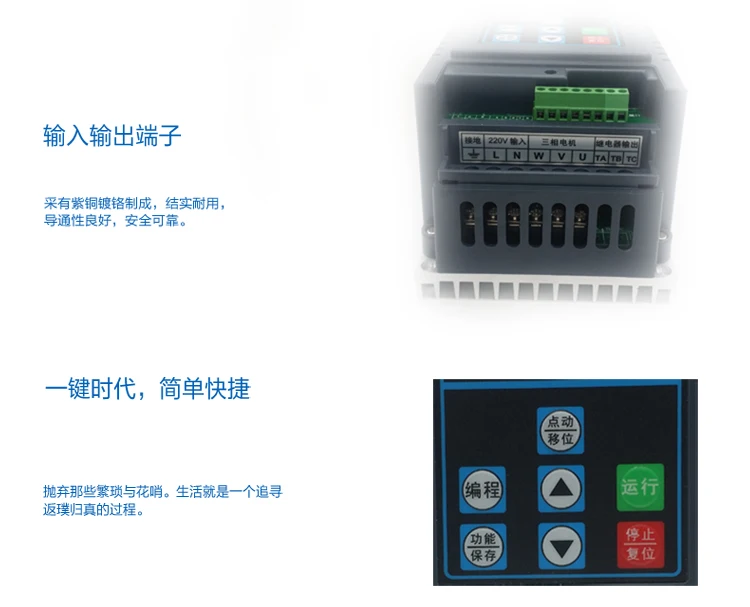

Винт вниз и имеют непосредственный контакт порт, он может подключаться к 0-10v,0-5v,4-20ma датчик давления или далеко-pass манометр 2-полосная Многофункциональный вход переменного тока,Два выхода (реле опционально),
Быстрый запуск и остановка, низкий крутящий момент, низкое напряжение, перенапряжение, Перегрузка по току, перегрев, защита от короткого замыкания

Оптимизируйте технологию управления PWM и общую конструкцию электромагнитной совместимости, чтобы удовлетворить соответствующие требования пользователя к низким уровням шума, низким экологическим требованиям EMI Применение: 1. Однофазный вентилятор, водяной насос, осевой вентилятор 2. Однофазный Конденсатор ПускАсинхронного двигателя переменного тока Функция: 1. Вход источника питания 1PH 220V;Выход: 1PH или 3PH 0-220 В; 2. Специальный IC управления двигателем, Векторный контроль напряжения, чистый SVPWM выход; 3. Модуль IPM для основного компонента драйвера питания, встроенный перегрузки по току, короткого замыкания, перегрева 4. Пятизначный дисплей NIXIE tube, пять светодиодных индикаторов состояния (поиск частоты, напряжения, скорости, счетчиков, положительного статуса, сбоев и т. д.); 5. Выходное напряжение частотный диапазон от 0,1-400 Гц точность: 0,1 Гц; 6. Аналоговый вход 0-5VDC,0-10VDC,0/4-20mA;

Программирование ключей:Выберите обычный режим или режим программирования (в режиме работы инвертора или остановки нажмите на эту клавишу; При изменении параметров необходимо нажать эту клавишу в режим программирования; Клавиша Move/Jog: функция переключения режимов программирования, нормальный режим: состояние двигателя Jog DriveКлюч данных/сохранения: функциональная клавиша настройки данных и функцийНормальный режим, нажмите эту клавишу, чтобы отобразить информацию о состоянии параметров инвертора, Например, частота и ток, температура; Режим программирования: Нажмите эту клавишу для отображения содержимого параметров,И нажмите еще раз, чтобы сохранить измененные значения параметров
Кнопка вверх и вниз: номер параметра или значение параметра увеличиваютсяЕсли вы коротко нажмете эту клавишу, измененный числовой шаг изменится, означает изменение пробежки; Если вы нажмете эту клавишу долго, Измененное значение изменится

Напоминание о кэшбэке: Что бы получить кешбек при покупке этого или другого товара на Aliexpress. Авторизуйтесь или зарегистрируйетсь в кэшбэк-сервисе, далее появиться подробная инструкция как получать кэшбэк при покупках на Алиэкспресс.

Отзывы покупателей

*о других товарах

Отзывы

Здесь вы можете оставить свой отзыв о данном товаре.

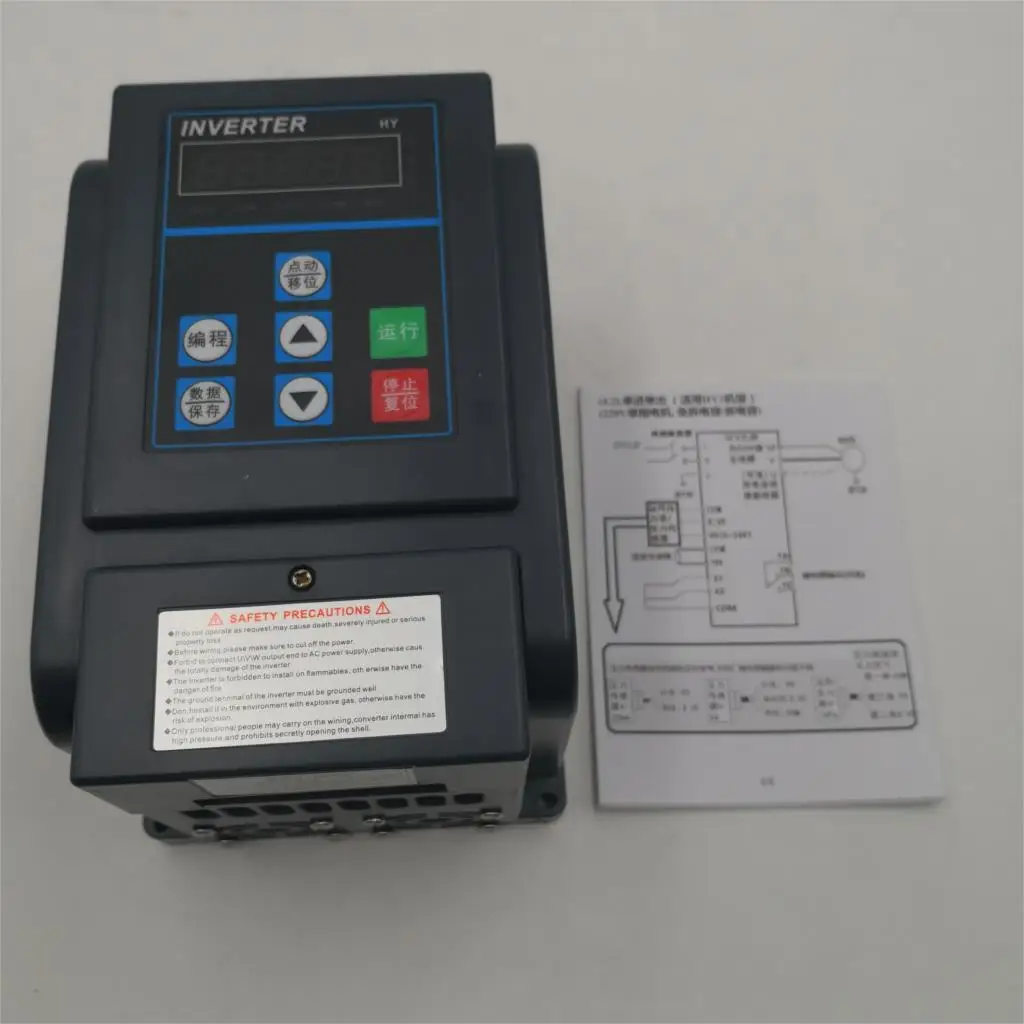

Это инвертор насоса 1,5 кВт для Постоянное давление Погружной насос, частота инвертора автоматизирует соответствующие изменения с давлением воды,Сохраняют постоянное давление.

1,5 кВт предназначен для черного или белого корпуса

Преимущества преобразователя частоты подачи воды постоянного давленияПроще установить, нет необходимости изменять параметры;

Левые две цифры светодиодный предназначены для заданного давления, правые две цифры предназначены для измерения давления в реальном времени,

Клавиши вверх и вниз для изменения настроечного давления, инвертор продолжает работать на давлении в реальном времени вблизи значения в настройке;

Встроенный контроль PID и Современное энергосберегающее программное обеспечение,Для водяного насоса постоянное давление энергосберегающая конструкция управления,

Энергосберегающий эффект составляет 20%-60% (в зависимости от фактической ситуации)

С полным запахом воды, отсутствием запаха воды и функцией пробуждения,Продлевают срок службы оборудования, стабилизируют электросеть,

Уменьшает износ, уменьшает частоту отказов, реализует функцию плавного пуска и торможения

Независимые исследования и разработки, прямые продажи с завода, доступная цена, реальное собственное производство, гарантия качества

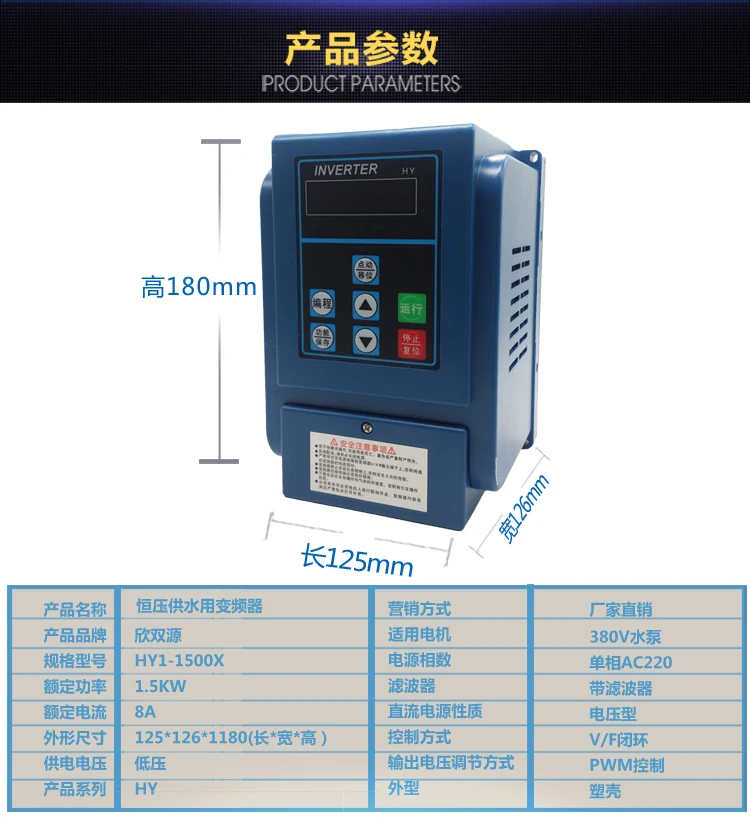

Наименование товара: CoolClassic однофазный 220 В 1.5KW выходной конвертер общего назначения XSY-HY2

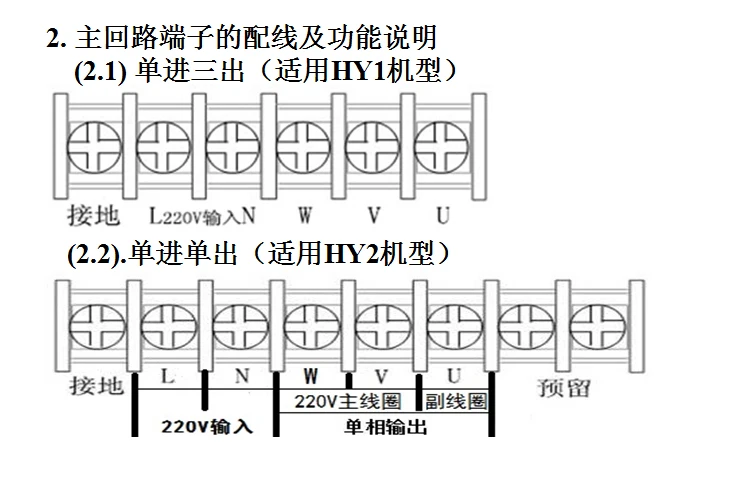

HY1 —- один вход 220 В и 3-фазный выход 220 В

HY2 —- один вход 220 В и 1-фазный выход 220 В

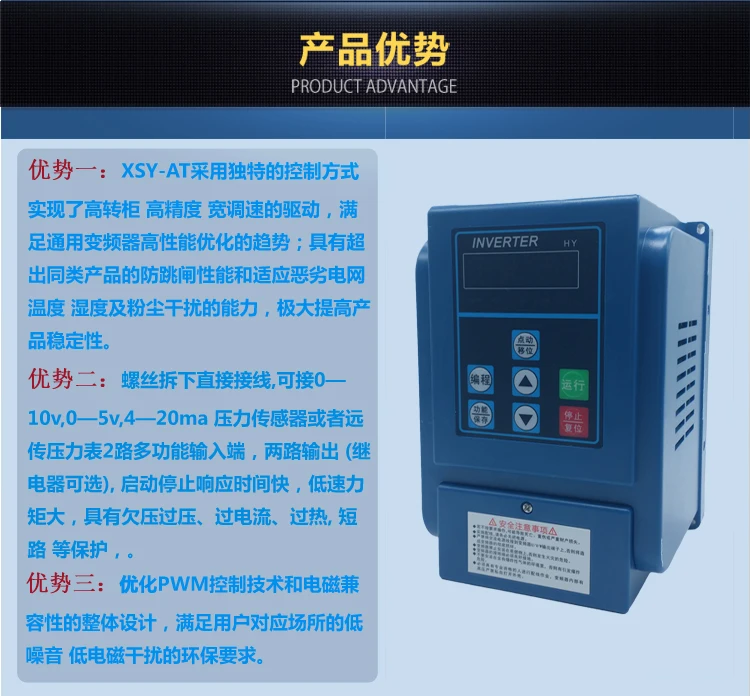

ZW(XSY)-HY использует уникальный режим управления для реализации высокого крутящего момента, высокой точности и широкого диапазона скорости модификации для привода,

Что удовлетворяет тенденцию высокой производительности оптимизации общего инвертора, и имеет преимущества отключения производительности за пределами аналогичных продуктов и

Адаптироваться к суровой температуре электросети, влажности и пылевой помехоустойчивости, значительно улучшить устойчивость продуктов;

Привинтите и напрямую Подключите порт, он может подключить 0-10 В, 0-5 В, датчик давления 4-20 мА или манометр дальних частот, 2-полосный Многофункциональный вход,

Два выхода (реле опционально),Быстрый отклик пуска и остановки, низкоскоростной крутящий момент, с пониженным напряжением, перенапряжением, перегрузкой по току, перегревом, защитой от короткого замыканияОптимизируйте технологию управления ШИМ и общий дизайн электромагнитной совместимости, чтобы удовлетворить соответствующий пользователю сайт с низким уровнем шума, низким Эми экологическими требованиями

Применение:

1. Однофазный двигатель вентилятора, водяной насос, вентилятор с осевым потоком

2. Запуск однофазного конденсатораАсинхронный двигатель переменного тока

Функция:

1. Входной блок питания 1PH 220V; Выход: 1PH или 3PH 0-220V;

2. Выделенный контроллер двигателя IC, Векторный контроллер напряжения, чистый выход SVPWM;

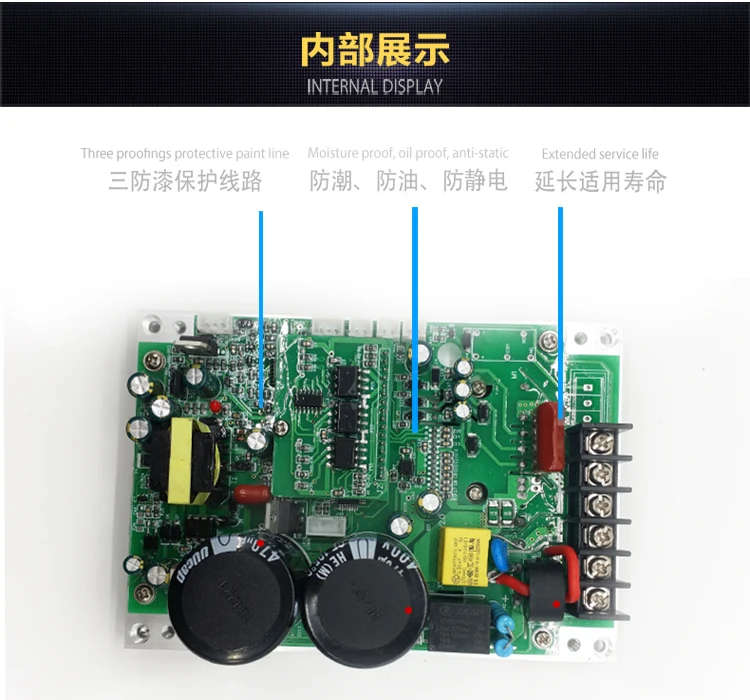

3. Модуль IPM для основного компонента драйвера питания, встроенного перегрузки по току, короткого замыкания, перегрева

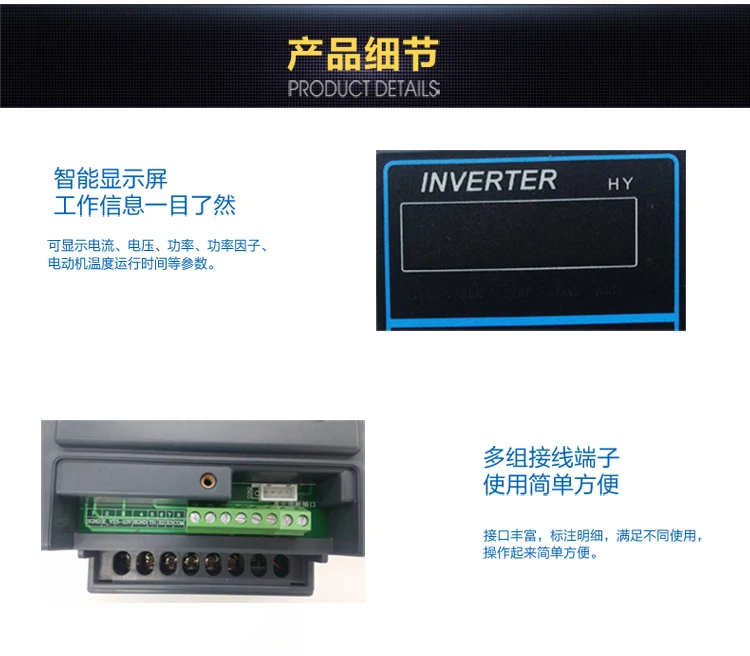

4. Пятизначный дисплей NIXIE tube, пять индикаторов состояния (поиск частоты, напряжения, скорости, счетчиков, положительного состояния, сбоев и т. Д.);

5. Диапазон выходных частот от 0,1-400 Гц точность: 0,1 Гц;

6. Аналоговый вход 0-5VDC,0-10VDC,0/4-20mA;

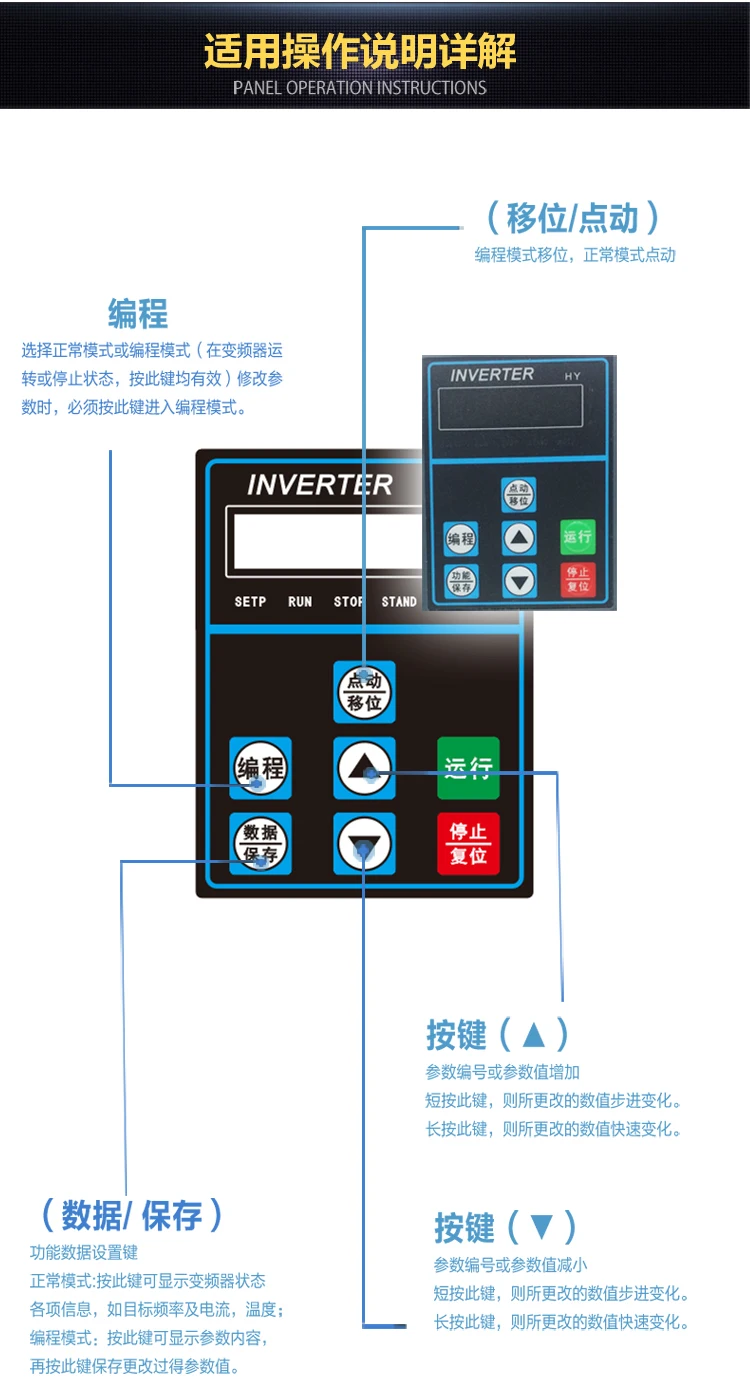

Клавиша программирования: выберите режим Normal или режим программирования (в инверторном рабочем состоянии или состоянии stop нажмите эту клавишу оба действительны;

При изменении параметров необходимо нажать эту клавишу в режим программирования;

Кнопка перемещения/пробежки: функция программирования режима переключения, обычный режим: состояние двигателя пробежки

Ключ данных/сохранения: функциональные данные и клавиша настройки функций

Обычный режим, Нажмите эту кнопку, чтобы отобразить информацию о состоянии параметра инвертора,

Таких как Целевая частота и сила тока, температура;

Режим программирования: Нажмите эту клавишу для отображения содержимого параметра,

И затем нажмите еще раз, чтобы сохранить измененные значения параметров

Клавиша вверх и вниз: количество параметров или значение параметра увеличиваются

Если кратко нажать на эту клавишу, измененный числовой шаг изменяется, означает изменение пробежки;

Если долго нажать эту кнопку, Измененное значение изменится немедленно

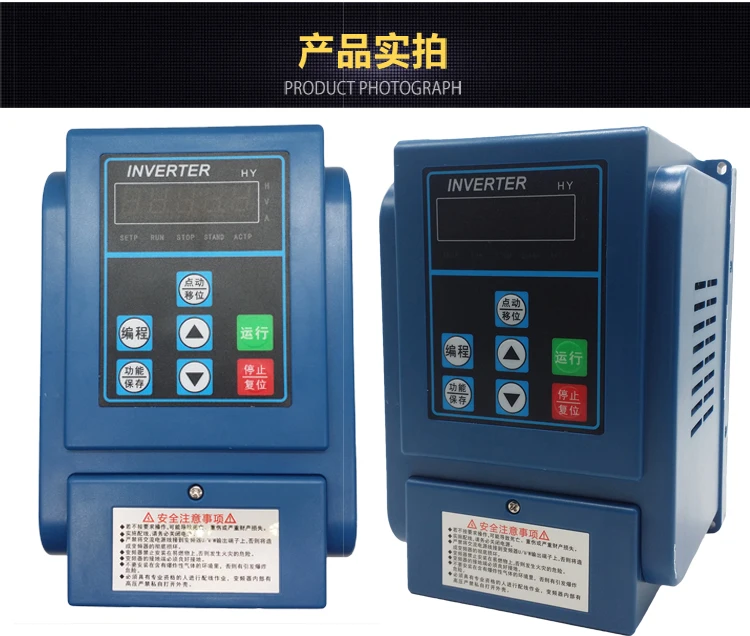

Сейчас это черный корпус или белый корпус для 1,5 кВт

Источник

Регистрация:

17.06.19

Сообщения:

292

Благодарности:

122

AdreyM

Живу здесь

Регистрация:

17.06.19

Сообщения:

292

Благодарности:

122

Адрес:

Кондопога

День бодрый! Очень сумбурно и малопонятно. Приколы про отключения ГА или чьи? ГА нужен 100%, хоть небольшой, но нужен. Описание всех параметров с картинками есть в ветке.
Регистрация:

29.09.22

Сообщения:

2

Благодарности:

0

yiksa

Новичок

Регистрация:

29.09.22

Сообщения:

2

Благодарности:

0

подкинуть обратно не проблема- он стоял 100 литров, 5 ли 10 л поставить?

не плавный ход воды, импульс, биение — как убрать на плавное, настройки +- как у всех, может у кого было подобное, или кто знает косвенно каким параметром поиграться дабы убрать этот импульс
Регистрация:

17.06.19

Сообщения:

292

Благодарности:

122

AdreyM

Живу здесь

Регистрация:

17.06.19

Сообщения:

292

Благодарности:

122

Адрес:

Кондопога

Это только с частотником? Частота «плавает» на дисплее частотника? Описание нашли в ветке?
Регистрация:

05.09.16

Сообщения:

291

Благодарности:

79

samodelkin8

Живу здесь

Регистрация:

05.09.16

Сообщения:

291

Благодарности:

79

У меня частотник с ГА на 80 литров отлично работает.
Регистрация:

06.01.18

Сообщения:

346

Благодарности:

96

ra093

Живу здесь

Регистрация:

06.01.18

Сообщения:

346

Благодарности:

96

Адрес:

Екатеринбург

Я как-бы подключил и как-бы и нет) Частотник с алика, без модбаса, в ХА сделал режим «Никого дома» — там просто через реле отключается питание от частотника с насосом и все. А то как-то иногда параною, что где-то что-то сорвет/потечет и насос будет качать и качать) Думал с датчика давления (у меня 0,5-4,5В) брать данные и как-то более интеллектуально управлять, но основная проблема — должен быть общий минус на датчике и контроллере умного дома, а это не реализовать так просто, т. к. у датчика общий минус с частотником. Либо менять на токовый, либо врезать второй.
Регистрация:

09.11.12

Сообщения:

8

Благодарности:

2

Unics2424

Участник

Регистрация:

09.11.12

Сообщения:

8

Благодарности:

2

Адрес:

Николаев

Коллеги превед! Подскажите как ведет себя данный узкоглазый частотник + скваженый насос (еще не знаю какой, не купил) если от него будет работать обратный осмос (обычный подмоечник с повышающей помпой).Осмос расходует небольшое количество воды и не сочтет ли частотник это за утечку, с последующей ошибкой на экране? Или может будет дергать насос 100 раз за минуту, от чего тот скоропостижно отправится в вальхаллу!
Регистрация:

17.06.19

Сообщения:

292

Благодарности:

122

AdreyM

Живу здесь

Регистрация:

17.06.19

Сообщения:

292

Благодарности:

122

Адрес:

Кондопога

Так ГА полюбому нужен, отсюда следует, что от Осмоса будет включение с частотой опустошения ГА (или достижения нижнего порога давления, если система настроена с гистерезисом).
Регистрация:

17.06.22

Сообщения:

3

Благодарности:

11

Nick-Bashkatov

Новичок

Регистрация:

17.06.22

Сообщения:

3

Благодарности:

11
Почитал руководство по XSY-HY2 на русском и английском. Русский перевод негодный совсем. В английском — шарада. Разбирался два дня с помощью форума и экспериментов. Сделал адаптированное руководство на русском с дополнениями (отсебятина и с форума). На английский (ориг.манул) добавил оглавление (ссылки) для удобства.
Загружаю. Может кому поможет.
Вложения:
Регистрация:

17.06.22

Сообщения:

3

Благодарности:

11

Nick-Bashkatov

Новичок

Регистрация:

17.06.22

Сообщения:

3

Благодарности:

11
Еще короткая шпаргалка схема состояний и функций.
Вложения:
Регистрация:

17.06.22

Сообщения:

3

Благодарности:

11

Nick-Bashkatov

Новичок

Регистрация:

17.06.22

Сообщения:

3

Благодарности:

11

Про обрыв в цепи датчика давления.

Обрыв в цепи датчика давления приведет (в случае датчика токового типа 4-20 мА) к тому, что измеряемое давление будет равно 0. Т. е. Насос будет работать без остановки до перехода в состояние сна по «Недостатку воды» (Сухой ход). В этом состоянии код ошибки не выдается, на релейный выход ТА, ТВ, ТС никак не влияет.

Для контроля обрыва цепи датчика можно использовать схему управления через Х1 (СТАРТ/СТОП), Х2 (ПРОГОН).

В цепь Х1 включить выходную часть оптрона (оптопары), в цепь датчика — входную. Работает без дополнительных элементов. См. схему во вложении.

Для такого режима требуется задать значение Р11 — «2» (внешнее управление с Х1, Х2), вместо «0» — «управление с панели кнопками». Кнопки на панели Старт, Стоп, Прогон работать не будут.

По схеме:
Кнопка-переключатель «Старт/стоп» с фиксацией положения. Замкнутая на Х1 — «Старт».
Кнопка «Прогон» — нормально-разомкнутая без фиксации.
В случае обрыва цепи датчика «красная» переходит в состояние «Стоп».
Оптрон можно любой с похожими параметрами. Ток вход. > 50 мА, Коэффициент передачи >300%.

Пользы от схемы не шибко много, но все же.

По хорошему надо делать по другому. Частотник подключать (по питанию) через реле давления. Настройка реле: давления отключения, как полагается, ниже заданного давления на частотнике, а давление отключения должно быть больше давления «полной воды» в Р113 + Заданное давление (Р107).

Такая схема решает 2 проблемы:
1. в случае обрыва цепи датчика насос будет работать по заданным в реле давлениям, НО с плавным пуском.

2. в случает установки режима запуска рабочего хода при включении питания Р54 = «2» и повторяющихся отк/вкл питания происходит неограниченная подкачка давления выше установленного значения. Реле такой порочный процесс прервет.
Регистрация:

13.09.22

Сообщения:

22

Благодарности:

1

Enumerator

Участник

Регистрация:

13.09.22

Сообщения:

22

Благодарности:

1

Я бы ставил отдельный датчик давления. Раз нет данных с частотника, то лучше, если это будет отдельный контур. И в идеале ещё датчик потребления тока на сам частотник.
Мне таки пришёл прибор от китайских друзей и вроде бы даже с модбасом (ещё не подключал). Планирую его подключить через отдельный модуль на esphome.
Регистрация:

25.10.11

Сообщения:

5

Благодарности:

0

Skammmmm

Участник

Регистрация:

25.10.11

Сообщения:

5

Благодарности:

0

Адрес:

Старая Русса

День добрый. Настроил hy2 со скважинные насосом без гидроаккумулятора. Первые дни все норм, но потом давление воды при слабом напоре плавно скачет. Куда копать?
Регистрация:

29.11.22

Сообщения:

1

Благодарности:

0

SegaChe

Новичок

Регистрация:

29.11.22

Сообщения:

1

Благодарности:

0

Приветствую,
В итоге все помогло, вы все повторили по данной инструкции и насос стал выключаться?
Регистрация:

06.07.15

Сообщения:

47

Благодарности:

5

bubaraks

Участник

Регистрация:

06.07.15

Сообщения:

47

Благодарности:

5

Всем здравствуйте. Построил себе водоснабжение. Частотник DFL3000M с али. Датчик от того же продавца. ГА на 8 литров. Все отлично заработало из коробки. Но иногда возникает глюк. Частотник подвисает на частоте 35 гц. И молотит стоит. Вроде и выключится уже должен (давление не растет), но не выключается. Нажимаем стоп и потом пуск — все начинает работать нормально. Где-то краем уха слышал про такой глюк, но не помню где и как с ним бороться.
Регистрация:

07.12.11

Сообщения:

2

Благодарности:

0

mixaa

Новичок

Регистрация:

07.12.11

Сообщения:

2

Благодарности:

0

Адрес:

Санкт-Петербург

Такая же фигня, только частота подвисания разная. Побороть не смог. Помогает только выкл.-вкл. или открытие крана.

Источник

Стабильное давление воды на даче при помощи частотного регулятора для управления насосом HY2 с АлиПодробнее

Частотный преобразователь (частотник) для насоса (давления воды) с AliExpressес.1 год эксплуатации.Подробнее

Частотник+глубиный насос. 2 вариант.Подробнее

Частотник для скважены с Алиэкспресс.Подробнее

Насосная станция с преобразователем частоты из КитаяПодробнее

Быстрая настройка и подключение частотного преобразователя АТ-1Подробнее

Частотный преобразователь как правильно подключить частотникПодробнее

Насосная станция с частотником, часть 3Подробнее

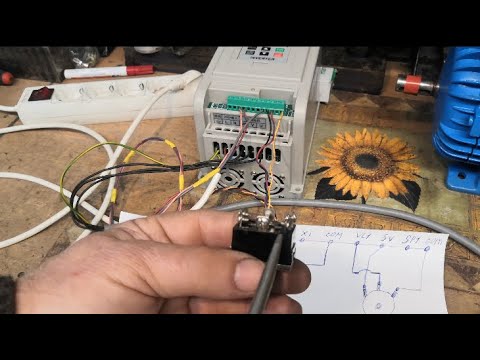

Как подключить и настроить частотник XSY-AT1 2.2kwПодробнее

Настройка частотного преобразователя серии ZVПодробнее

Про новый однофазный частотный преобразователь из Китая для водяного насоса в частном домеПодробнее

Как настроить ПИД регулятор в преобразователе частоты InnovertПодробнее

Подключение и настройка китайского частотника HY 1.5 (2.2) Квт. Запуск шпинделя.Подробнее

Тест частотного преобразователя HY 2,2кВтПодробнее

Как подключить и настроить частотник XSY-AT1 2.2kw. Часть 1.Подробнее

Самый дешёвый китайский частотник и его настройкаПодробнее

События

Источник

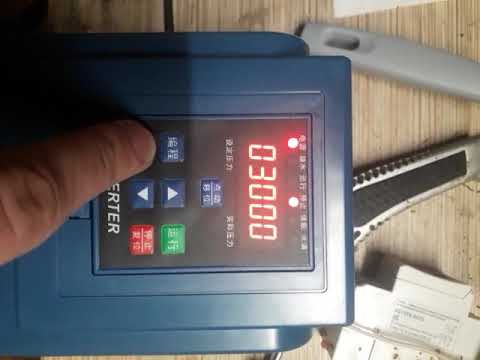

Преобразователь частоты XSY-HY2-1.5 предназначен для управления однофазными насосами индивидуального водоснабжения: частного дома, дачи, сада, коттеджа, ангара, фермы, небольшого промышленного предприятия

Технические характеристики
Максимальное рабочее давление	1 МПа
Порог срабатывания защиты по давлению	настраиваемый от 0.1 до 1 МПа
Номинальное напряжение сети	Однофазное 220 В 50 Гц
Номинальная мощность двигателя, кВт *	1,5
Номинальный ток двигателя	8 А
Режимы управления двигателем	Синусоидальная широтно-импульсная модуляция
Регулирование	Встроенный PWM и PID-регулятор
Режим	Запуск, Работа, Stand By (спящий режим), автоматический запуск при подаче питания
Индикация	5-ти разрядный семисегментный LED индикатор.
Линейный вход	4~20 мА с питанием 0-5В или 5-24В
Дискретный вход	«сухой контакт»
Выходное напряжение	до 24 В постоянного тока, 20 мА
Функции защиты	Перегрузка по току, перегрев, высокое/низкое напряжение сети, защита двигателя от заклинивания/холостого хода
Функция сигнализации	Сигнализация при наличие протечки в системе водоснабжения
Способ охлаждения	Принудительно воздушное
Нормальная рабочая температура	0 … +40°С
Предельная рабочая температура	-10°С … +50°С (с ограничением мощности)
Влажность воздуха	от 20% до 90%, без образования конденсата
Габариты	180х125мм
Требования к месту установки	До 1000 м над уровнем моря (выше с ограничением мощности) Отсутствие в воздухе токопроводящих взвесей (металлическая, угольная пыль) Отсутствие агрессивных и легковоспламеняющихся жидкостей и газов Отсутствие действия прямых солнечных лучей
Вибрация	Частота не более 20 Гц, амплитуда не более 0,2 g

* — при подборе частотного преодбразователя необходимо руководствоваться правилом: мощность насоса не должна превышать мощность частотного преобразователя.

Источник

Описание

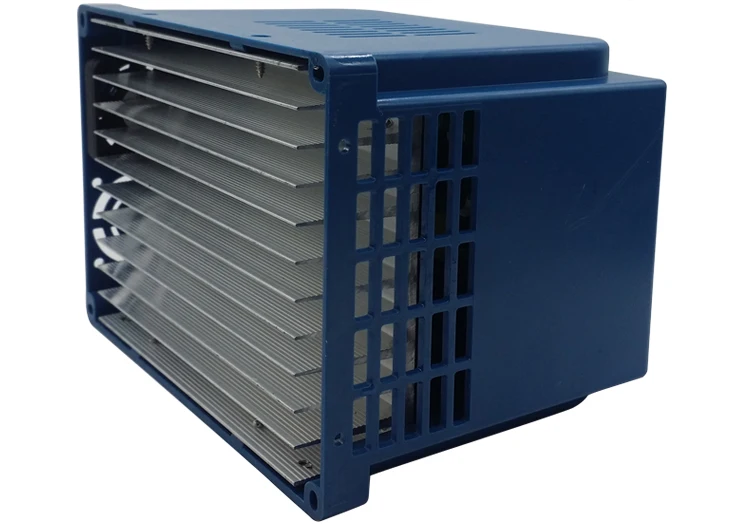

Это 1.5KW инвертор насоса дляПостоянная ДавлениеПогружной насос, инверторная частота будет автоматики соответствующие изменения с давлением воды,Для поддержания постоянной температуры Давление.

1.5кВт для черной оболочки или белой оболочки

Преимущества преобразователя частоты подачи воды постоянного давления
Простая установка, не нужно менять параметры;

Слева две цифры светодиодный заключается в том, набор высокого давления, правильные два знака после запятой для манометр давления в реальном времени,

Кнопки вверх и вниз для изменения настройки давления, инвертор продолжает работать на давлении в режиме реального времени рядом со значением в настройке;

Встроенный контроль pid и Современное энергосберегающее программное обеспечение,
Для водяного насоса с постоянным давлением энергосберегающая конструкция управления,

Энергосберегающий эффект 20%-60% (в зависимости от фактической ситуацииN)

С полноценной водой, отсутствие воды и функция пробуждения,
Продлевает срок службы оборудования, стабилизирует электросеть,

Уменьшите износ и разрыв, уменьшите скорость сбоя, выполняйте функцию мягкого запуска и торможения

Самостоятельные исследования и разработки, прямые продажи с фабрики, доступная цена, реальный собственный завод, гарантия качества

Название продукта: CoolClassic однофазный 220 В 1,5 кВтВыход общего назначения конвертер XSY-HY2

HY1 — один 220 v Вход и 3-фазы 220 v выход

HY2 — один 220 v Вход и 1-phase 220 v выход

ZW (XSY)-HY принимает уникальный режим управления, чтобы воплотить в жизнь высокий крутящий момент, высокую точность и широкий диапазон скорости изменения для привода,

Который удовлетворяет тренд высокой производительности оптимизации обычный инвертор, и имеет преимущества триппинга производительности за пределами схожих продуктов и

Адаптируйтесь к суровой температуре электросети, влажности и пыли помех, значительно повышает стабильность продуктов;

Два выхода (реле опционально),
Быстрый запуск и остановка отклика, низкий крутящий момент скорости, с низким напряжением, перенапряжением, перегрузкой, перегревом, защитой от короткого замыкания

Оптимизируйте технологию управления PWM и общий дизайн электромагнитной совместимости, чтобы удовлетворить соответствующий сайт пользователя с низким уровнем шума, низким экологическим требованиям EMI

Применение:

1. Однофазный вентилятор, водяной насос, осевой вентилятор

2. Однофазный Запуск конденсатораАсинхронный двигатель переменного тока

Функция:

1. Входной источник питания 1PH 220 V;Выход: 1PH или 3PH 0-220 V;

2. Специальный IC управления двигателем, Векторный контроль напряжения, чистый выход SVPWM;

3. Модуль IPM для основного элемента драйвера питания, встроенный перегрузки по току, короткого замыкания, перегрева

4. Пятизначный дисплей трубки NIXIE, пять индикаторов состояния (в поисках частоты, напряжения, скорости, счетчиков, положительного состояния, сбоев и т. Д.);

5. Диапазон выходной частоты от 0,1-400 Гц точность: 0,1 Гц;

6. Аналоговый вход 0-5VDC, 0-10VDC, 0/4-20mA;

Программирование ключей:Выберите обычный режим или режим программирования (в инверторе, работающем или остановленном состоянии, нажмите этот ключ является действительным;

При модификации параметров необходимо нажать эту клавишу в режиме программирования;

Клавиша Move/Jog: функция переключения режимов программирования, нормальный режим: состояние двигателя Jog Drive

Ключ данных/сохранения: функция данных и Функция настройки ключа

Нормальный режим, нажмите этот ключ, чтобы отобразить состояние информации о параметрах инвертора,

Например, частота и ток, температура;

Режим программирования: Нажмите эту клавишу для отображения содержания параметров,

И затем нажмите еще раз, чтобы сохранить измененные значения параметров

Вверх и вниз ключ: номер параметра или значение параметра увеличение

Если вы Нажмите эту кнопку коротко, измененный цифровой шаг изменяется, означает изменение пробежки;

Если вы нажимаете этот ключ долго, Измененное значение изменяется повторно

Это Черная оболочка или белая оболочка сейчас для 1,5 кВт

Источник

elephant401

Новичок

alerk

Участник

AdreyM

Живу здесь

alerk

Участник

AdreyM

Живу здесь

alerk

Участник

14016414

Новичок

AdreyM

Живу здесь

makey1982

Участник

makey1982

Участник

AdreyM

Живу здесь

makey1982

Участник

makey1982

Участник

АВИгорь

Живу здесь

AdreyM

Живу здесь

Quick Links

Summary of Contents for XSY AT Series

Page 2: Table Of Contents

Page 3: Chapter 1 Introduction

Page 4: Chapter 2 Installation And Wiring

Page 6: Multi Speed Frequency Comparison Table

Page 7: Basic Wiring Diagram

Page 10: Operation Panel

Page 11: Button Instructions

Page 12: Chapter 3 Parameter Specification

Page 19: Down Timer Setting

Page 20: Parameter Setting Method

Page 22: Chapter 5 Quality Commitment

Отзывы

AdreyM

Живу здесь

yiksa

Новичок

AdreyM

samodelkin8

Живу здесь

ra093

Живу здесь

Unics2424

Участник

AdreyM

Живу здесь

Nick-Bashkatov

Вложения:

Nick-Bashkatov

Новичок

Вложения:

Nick-Bashkatov

Новичок

Enumerator

Участник

Skammmmm

Участник

SegaChe

Новичок

bubaraks

Участник

mixaa

Новичок

События

Технические характеристики

Описание

Это тоже интересно:
