Взял этот тестер по производственной необходимости. На работе есть несколько кабельных тестеров разной степени затасканности, но они довольно громоздки и только под RJ-45. А часто нужно звонить патч-панели и телефонные кабеля. Заказать новый тестер с нашей системой закупок – большая проблема, поэтому я решил использовать подвернувшуюся возможность, чтобы не выпрашивать его слезными служебными записками, и иметь полное право использовать в личных целях.
На практике все сложилось не очень удачно, но давайте я расскажу все по порядку.
Тестер пришел вот в такой коробке с цветной полиграфией:
Обратная сторона:
Внутри все запаковано вот в такую сумку из канваса:
С обратной стороны сумки предусмотрена петля для ремня и металлическое кольцо под карабин.

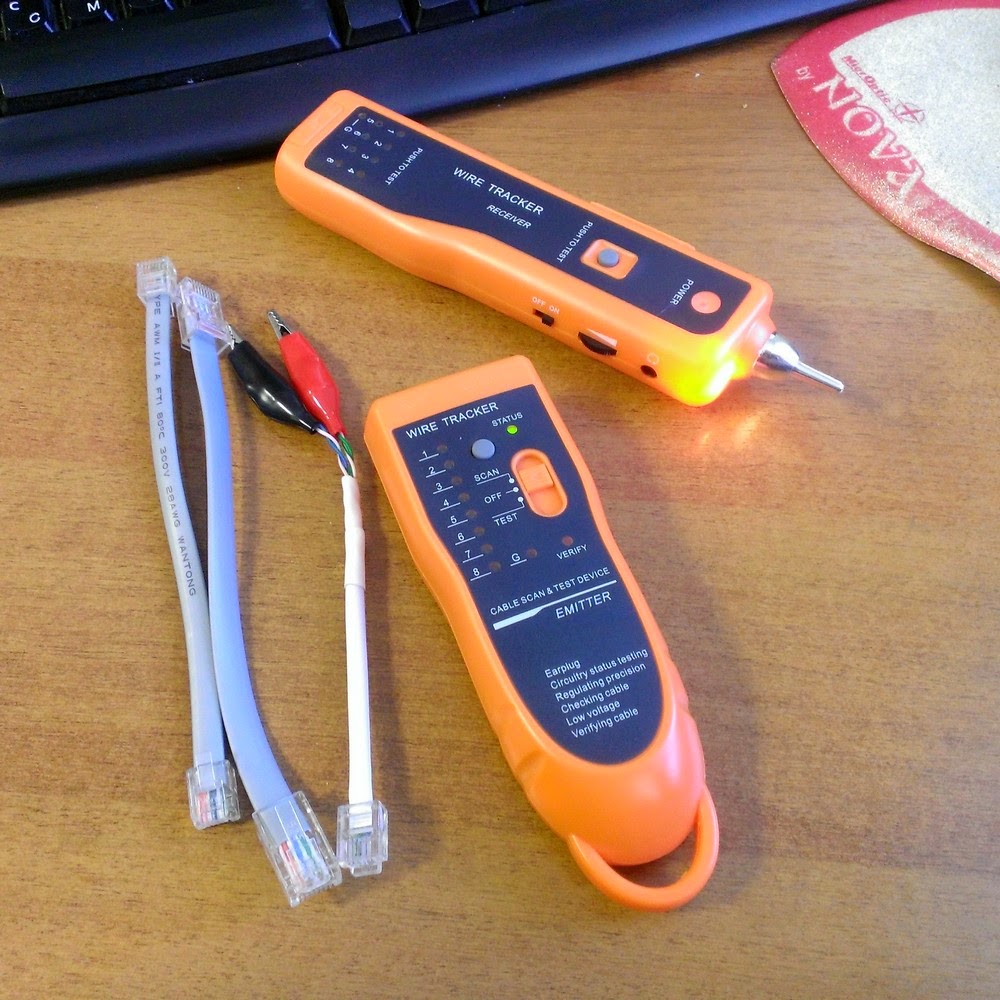

Полностью комплект поставки:
— тестер (эмиттер и ресивер),
— адаптационный кабель RJ-11/RJ-11,
— адаптационный кабель RJ-45/ RJ-45,
— кабель RJ-11/крокодильчики,
— наушники,
— сумка,
— инструкция.
Эмиттер крупным планом:
С обратной стороны. Питание от 9-вольтовой батарейки «Крона»:
Сверху расположены порты для подключения разъемов RJ-45 и RJ-11:
расчлененка
Ресивер:
Обратная сторона. Тоже питается от 9-вольтовой батарейки.
Сбоку – разъем под наушники, регулятор громкости и общий включатель для приемника, динамика и подсветки места наведения щупа.
Снизу – разъем под RJ45:
расчлененка
Ресивер сбоку имеет скобу, а эмиттер – канавку под нее. Это позволяет соединить их вместе (удобно например, при тестировании патчкордов). На фото по приложенной линейке вы можете оценить размеры тестера. Длина — 14-15 см., ширина – 4 см.
Практическое использование
Для начала посмотрим, как происходит тестирование сетевого кабеля.
Для тестирования использовались:
— «правильный» патчкорд, обжатый по таблице T568B,
— патчкорд кроссовер (с одной стороны обжат по T568B, а с другой – по T568A),
— «битый» патчкорд (первая пара с одной стороны обрезана и закорочена, в 3-й паре обрезана одна жила),
— патчкорд с перепутанными проводами (одна жила первой пары перепутан с жилой четвертой, жилы третьей пары обжаты в разном порядке).
Как видите, перебор контактов происходит последовательно в соответствии с таблицей T568B.
— Если кабель с обеих сторон обжат верно, контакты на эмиттере и ресивере подсвечиваются по порядку.
— В случае кроссовера последовательность контактов на ресивере отображается в обратном порядке. Т.е. 3,6,1,4,5,2,7,8.
— если жила перебита, контакт не подсвечивается, если закорочена – подсвечивается только со стороны эмиттера.
— в случае просто перепутанных жил при сравнении последовательности их отображения на эмиттере и ресивере можно определить какая жила с какой перепутан.
Ранее я работал с кабельными тестерами разного типа. Могу сказать, что используемый в данном случае метод последовательного перебора жил с одной стороны позволяет точно определить проблему, но с другой – необходимость запоминать порядок подсветки контактов на ресивере а в особо тяжелых случаях и на эмиттере (особенно если он находится в другой комнате) увеличивает время поиска неисправности.
Если же учесть что жилы в сетевом кабеле работают парами, то и проверка на уровне пар более логична. А со стороны удобства более предпочтительна индикация в одном блоке. Ниже пример тестирования этих кабелей на таком тестере:
Как видите, тут все гораздо проще. В случае с битым кабелем отрезанные и закороченные пары просто не отображаются, если же в паре перепутаны жилы, то она отображается красным индикатором, если жилы перепутаны между разными парами – индикатор последовательно загорается зеленым и красным.
Поиск Ethernet-кабеля
Часто возникает необходимость найти нужный кабель в связке. Тестер с помощью функции «SCAN» может с этим помочь. Для этого с одной стороны кабеля подключается эмиттер, а другая сторона прозванивается с помощью ресивера. Кабель идентифицируется наиболее сильному звуковому сигналу. Прозванивать можно как подключенный, так и не подключенный кабель.
Проверка наличия в кабеле напряжения и поиск силового кабеля в стене.
Ресивер можно использовать отдельно, например для проверки наличия напряжения в оборудовании или поиска скрытой проводки:
Поиск телефонного кабеля
Аналогичен поиску сетевого кабеля. Для удобства подключения в комплекте есть патчкорд RJ-11 для подключения к телефонной розетки или переходник RJ-11 для подключения напрямую к контактам.
Примеров тестирования телефонного кабеля, к сожалению не будет. При подключении к телефонной линии эмиттер стал распространять характерный запах с понятными последствиями. По итогу он полностью не умер, но для тестирования стал не пригоден. Причина этого происшествия для меня осталась не ясной. Если судить по инструкции, тестер рассчитан на работу с телефонными линиями – приведены примеры поиска подключения на кросс-панели, проверка положения плюса и минуса в телефонном кабеле. Максимально допустимое напряжение также не оговаривается. Фраза «не используйте устройство на линии с высоким напряжением» слишком обтекающая.
Если же посмотреть визуально – на плате не заметно защиты от довольно высокого напряжения в телефонной линии (примерно 50В в состоянии покоя и 110В при вызове). Расположенные рядом с разъемами для подключения кабеля микросхемы логики CD4017BP и CD4066BM рассчитаны на максимальное напряжение 18В что безопасно при подключении Ethernet-кабеля, но никак не телефонного.
Фото сделано до происшествия. После выхода эмиттера из строя визуально ничего не изменилось. Ужасное «качество» пайки также хорошо видно.
По итогу я остался разочарован. Многообещающее по заявленному функционалу устройство оказалось неприменимо для тестирования нагруженных телефонных линий, а ведь это довольно частая ситуация – ведь линии нужно не только монтировать, а еще и обслуживать, и не всегда есть возможность их отключения от питания.
Потребовалась мне достаточно специфичная штука — «Набор для трассировки линий». Обычно состоит он из тонального генератора и индуктивного щупа. Служит для поиска нужного провода в пучке кабелей и трассировки линий внутри зданий. То есть, к примеру, есть у вас розетка (или даже просто торчащий провод) в каком-либо здании и вам надо отследить какой это провод в пучке с другой стороны (или какой это порт на неподписанной патч-панели).
После гугления опять же понял, что цены на фирменные начинаются от 5-6 тысяч и пошел по привычке на aliexpress. После очень тщательного поиска остановился на модели XQ-350 http://www.aliexpress.com/item/Wire-Tracker-XQ-350-RJ45-RJ11-Finder-for-Telephone-Network-Wire-Lan-Cable-New-g/1527454524.html
Плюсы:
- Помимо щупа может работать, как кабельный тестер, что сразу даёт кучу плюсов (меньше оборудования и прочее)
- Работает как «поисковик» проводки в стене
- Фонарик ))) (Это очень существенный плюс так, как далеко не всегда там, где расположена проводка, есть нормальный свет)
- Он реально работает! Не смотря на то, что стоит раз в 10 фирменных аналогов.

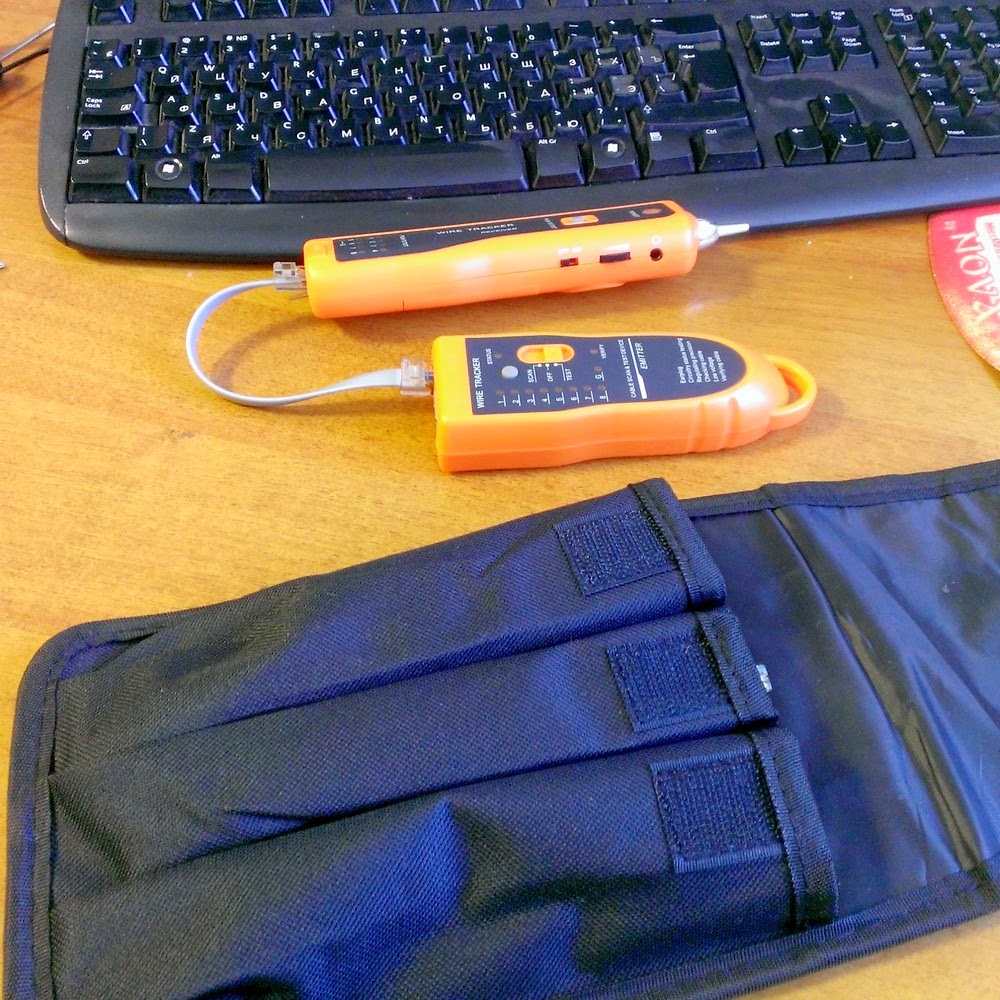

- Чехол в комплекте с разделёнными разделами под разную комплектуху (провода, тестер, наушники)
- Разъём для наушников и возможность управлять громкостью. Что даёт возможность отслеживать даже в очень громком помещении
Минусы:
- Есть у крутых Fluke`овских приборов такой функционал как цифровой тоногенератор — «Цифровой сигнал прибора IntelliTone легче определяется на расстоянии, чем аналоговые сигналы, а их частота и кодирование исключают риск неправильной идентификации кабеля в тех случаях, когда сигнал ослаблен или присутствует внешний шум или наводки». Но я в 3-этажном здании при одновременной работе народа в сети + в некоторых местах пересекается с электрическими, проблемы не увидел. Наводок не было.
- Нерегулируемая чувствительность — проблема возникает, если вам надо проверить или очень небольшой отрезок (к примеру, от патч-панели, до маршрутизатора) — будут звенеть не только нужные, но и те, что рядом, или очень большой — может просто не определить (на моём куске полёвки в 500 метров не смог), но тут надо помнить, что служит для проверки СКС, где длинна линка на более 90 метров (хотя телефония может и до км быть)
- Пускает сигнал по центральной паре! (бело-синий-синий). То есть если он разорван вы можете его не найти. Либо надо делать переходники, либо цепляться крокодилами к другим.
Фото:
