Xh m604 инструкция на русском

Модуль XH-M604 обеспечивает контроль заряда аккумуляторов посредством включения и отключения заряда при достижении определенного порога напряжения (с помощью кнопок настраивается напряжение на аккумуляторе, при котором включается заряд и, также, настраивается напряжение при котором заряд аккумулятора отключается). Совместимые аккумуляторы: Совместимые аккумуляторы: свинцово-кислотный, литий-ионный, батарея солнечной панели, батарея солнечной панели

Характеристики:

Входящее напряжение: 6-60В
Точность индикации/настройки: 0.1В
Погрешность: 0.1В
Ток максимальный: 30А
Ток номинальный: 20А
Размеры: 54 х 81 х 19мм

Инструкция:

Для настройки напряжения включения заряда аккумулятора необходимо удерживать 3 сек. левую кнопку (по умолчанию напряжение включения заряда 12 В), затем настроить напряжение в большую сторону (с помощью левой кнопки) или в меньшую (с помощью правой кнопки).
Для настройки напряжения отключения заряда аккумулятора необходимо удерживать 3 сек. правую кнопку (по умолчанию напряжение отключения заряда 14 В), затем настроить напряжение в большую сторону (с помощью левой кнопки) или в меньшую (с помощью правой кнопки).
Для сброса в настройки по умолчанию необходимо удерживать обе кнопки в течении 3 сек. до появления на индикаторе «888»

Подробнее

Предположим, что у нас аккумулятор с номинальным напряжением 12 В, следовательно, задав стартовое напряжение 11 В, наша батарея начнет заряжаться после разрядки до 11 В. Аналогично происходит выключение зарядки, устанавливаем напряжение отсечки 13 В и зарядка будет прекращена после достижения напряжением 13 В на клеммах аккумулятора. Обратите внимание: питание модуля осуществляется от аккумулятора а не от зарядного устройства.

Управление:

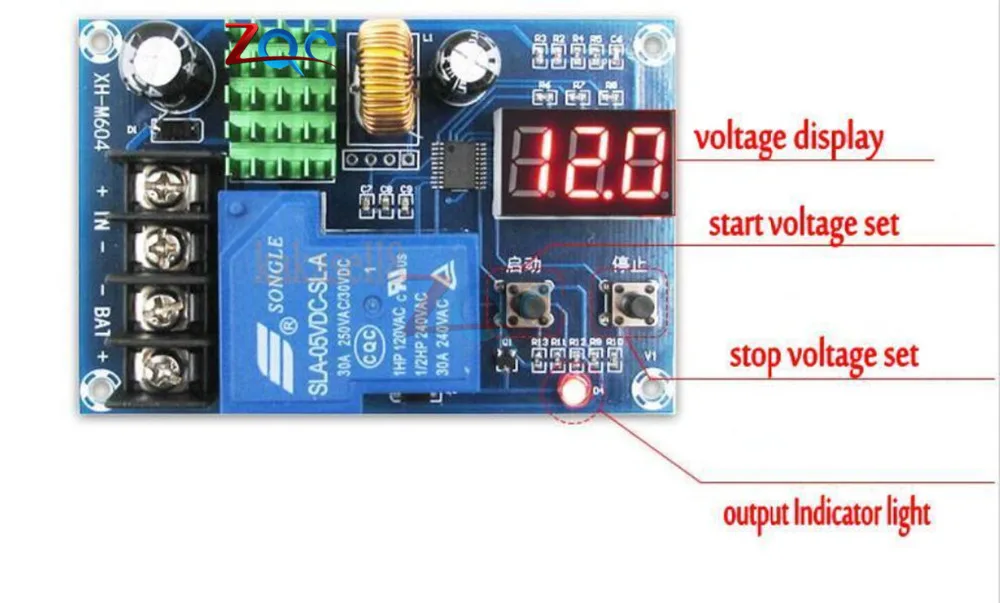

Однократное нажатие на кнопку «START» отображает напряжение старта заряда аккумулятора, однократное нажатие «STOP» отображает напряжение остановки заряда.
Удержание более 3 секунд кнопок «START» или «STOP» соответственно вход в режим установки значений напряжений.
Удержание более 3 секунд кнопок «START» и «STOP» одновременно сброс в заводские настройки.

Характеристики:

Входное напряжение, DC: 6 — 60 В
Точность отображения: 0.1 В
Точность управления: 0.1 В
Тип выходного сигнала: прямой выход
Габаритные размеры модуля (ДШВ): 82 х 54 х 24 мм

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.

XH M604 60V свинцово кислотные контроллер зарядки аккумулятора защиты переключатель

XH-M604 60В свинцово-кислотный контроллер зарядки аккумулятора выключатель защиты 12В 24В 48В

1. Установите Начальное напряжение: нормальное отображение напряжения, нажмите на кнопку пускового напряжения, чтобы отобразить начальное зарядное напряжение. Удерживайте кнопку Пуск, цифровые вспышки, кнопку Пуск и стоп, установите значение напряжения запуска зарядки.
2. Установите Напряжение остановки: нормальный режим отображения напряжения, нажмите на кнопку остановки напряжения, чтобы отобразить Напряжение остановки зарядки. Нажмите кнопку «стоп», «Цифровые вспышки», «Пуск» и «стоп» Установите значение напряжения «стоп» для зарядки.
3. Ошибка настройки: заряженное состояние, Удерживая кнопку Пуск/стоп, цифровой дисплей 888, который является Заводской настройкой.
Входное напряжение: 6-60 В постоянного тока
Точность отображения: 0,1 в
Точность управления: 0,1 в
Тип выхода: прямой выход
Допуск напряжения: ± 0,1 В
Применяется для: батареи 6-60 в макс. 80 в
Использование: при настройке значения напряжения кнопка Пуск кнопка воспроизведения поднята, о роли стоп-кнопки вниз ключ
Материал: Поликарбонат + металл
Цвет: синий
Посылка:
1 * Модуль управления свинцово-кислотным аккумулятором с цифровым дисплеем
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.

Напоминание о кэшбэке: Что бы получить кешбек при покупке этого или другого товара на Aliexpress. Авторизуйтесь или зарегистрируйетсь в кэшбэк-сервисе, далее появиться подробная инструкция как получать кэшбэк при покупках на Алиэкспресс.

Отзывы покупателей

*о других товарах

Отзывы

Здесь вы можете оставить свой отзыв о данном товаре.

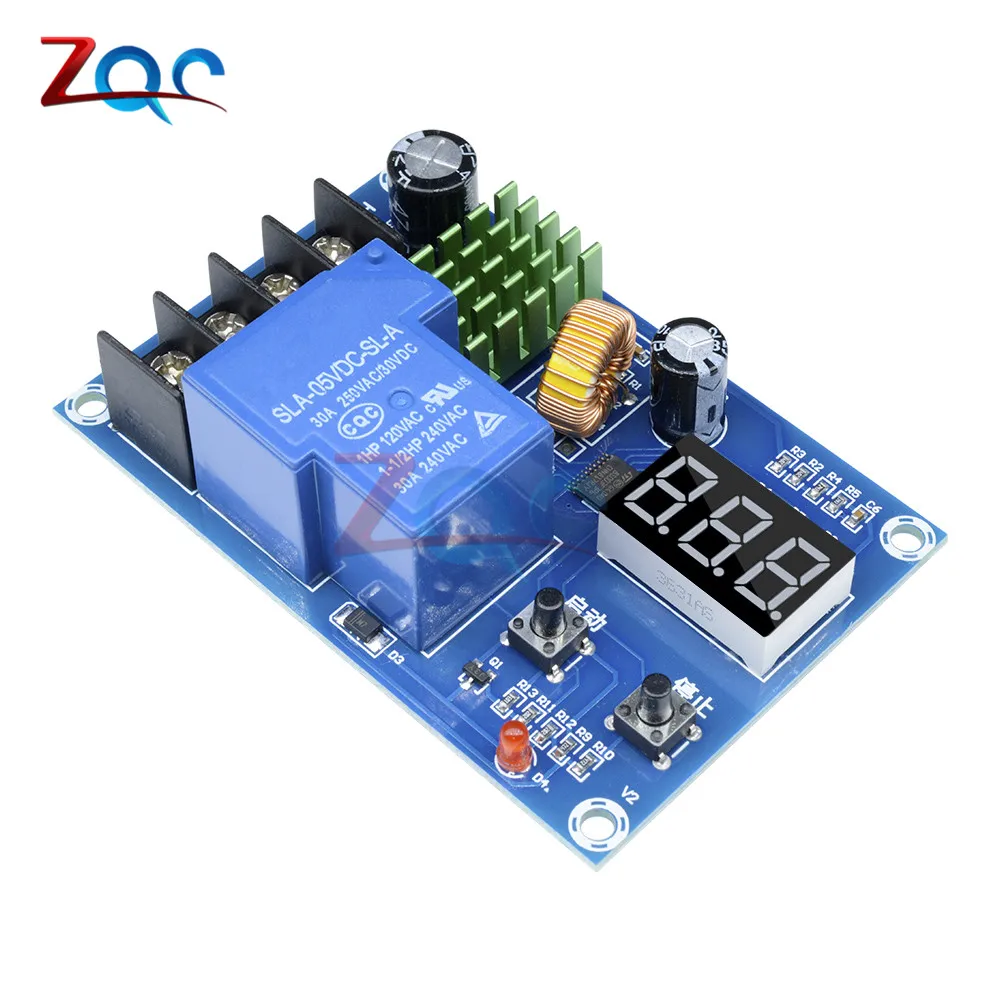

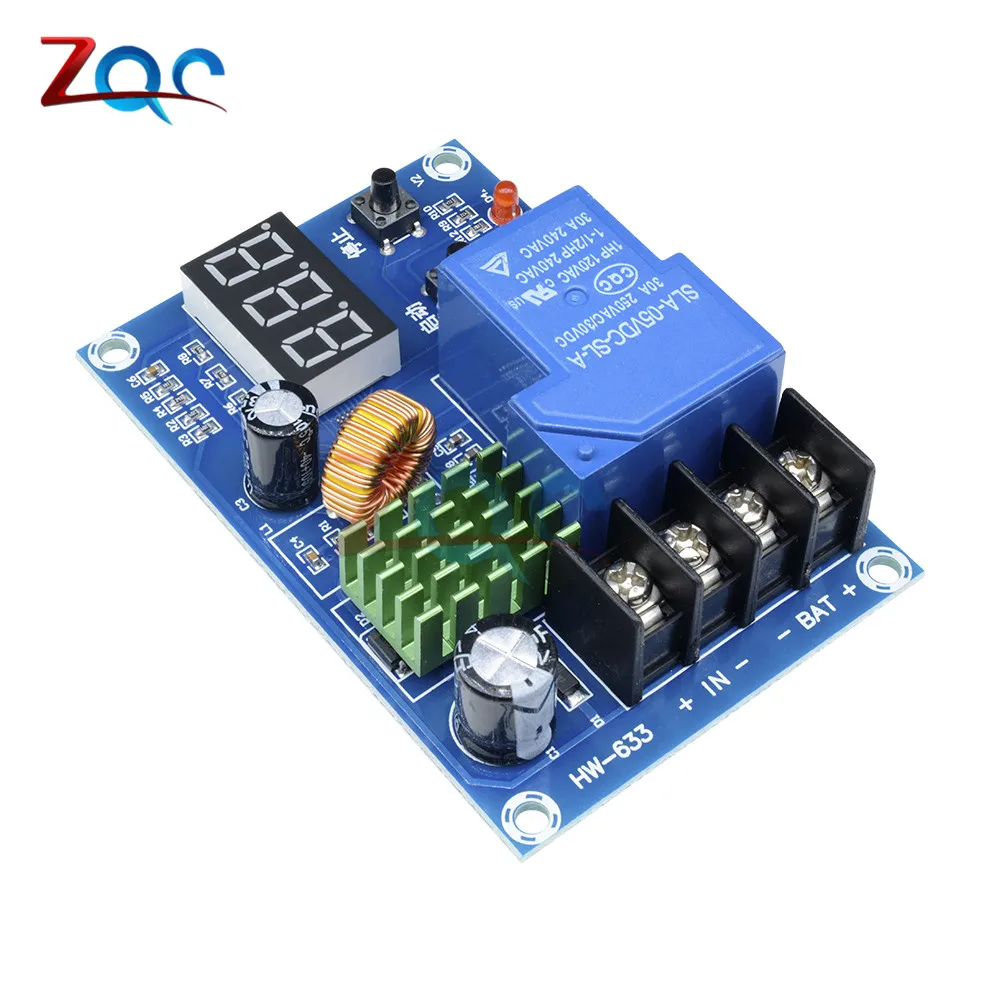

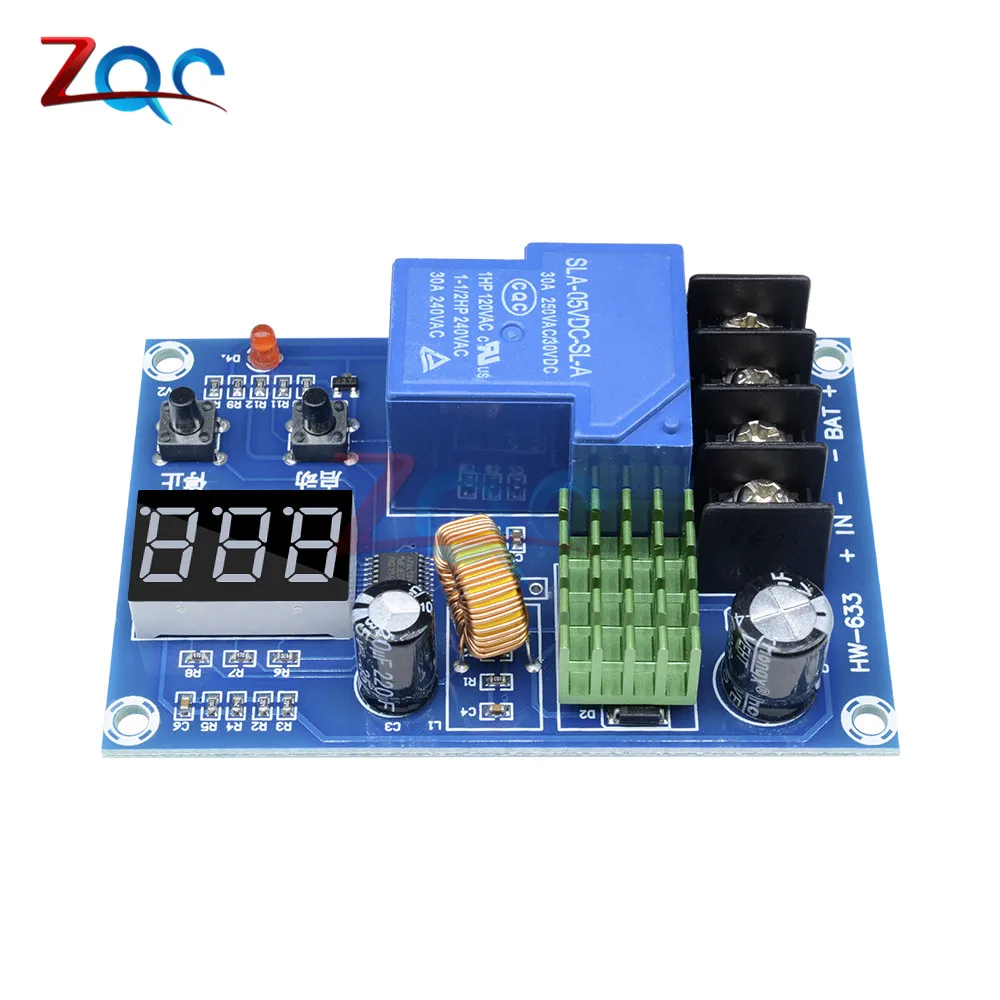

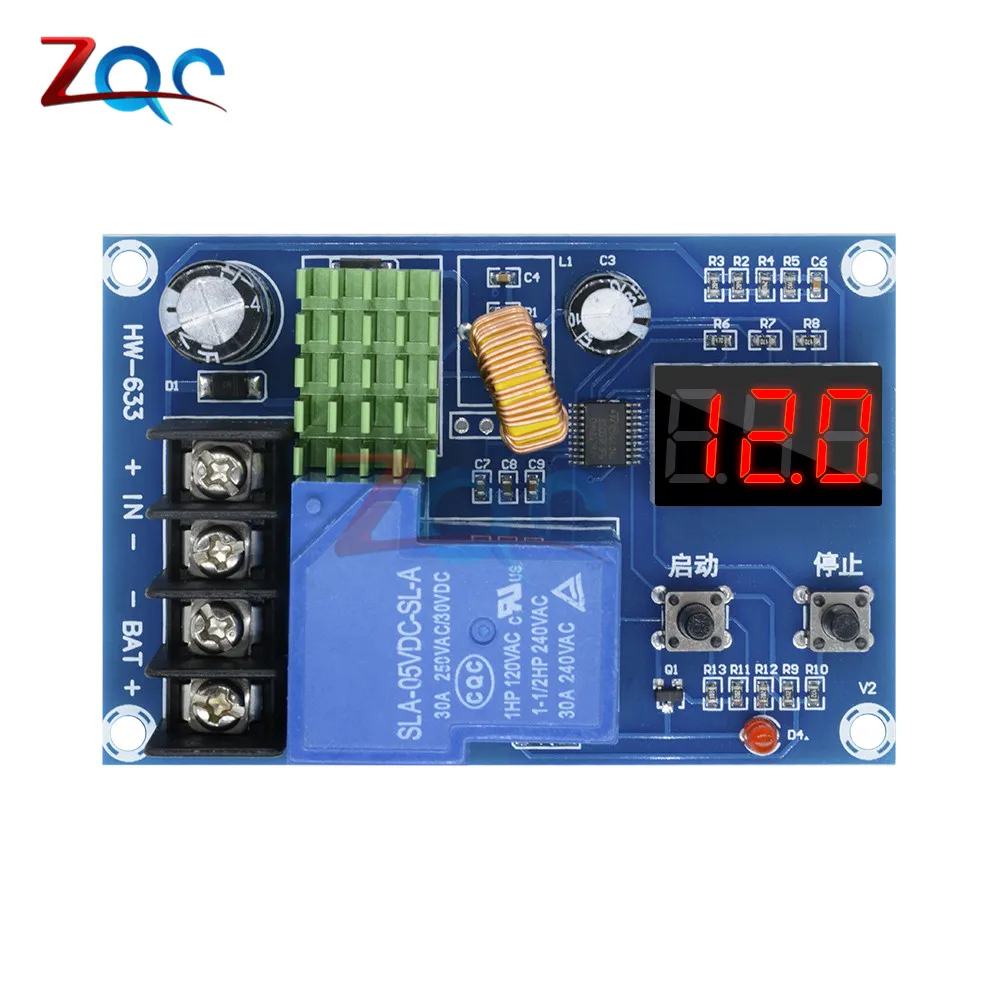

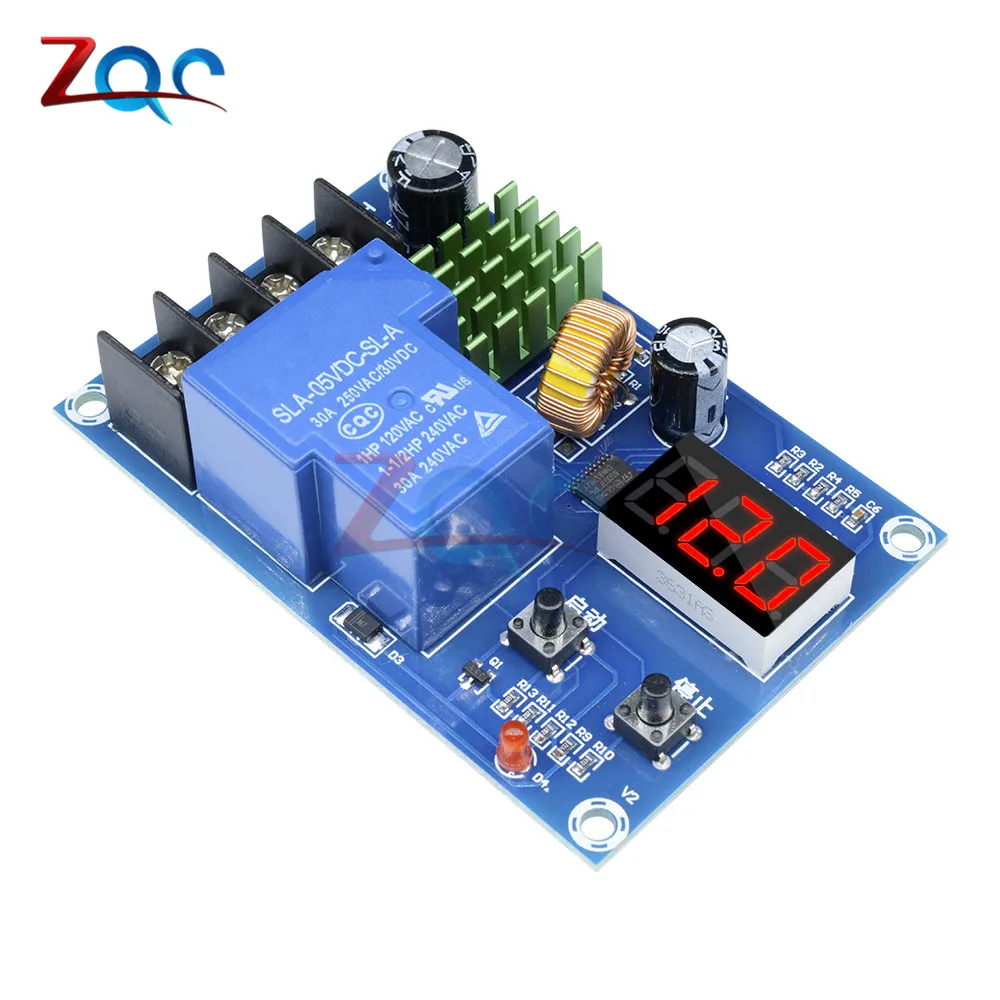

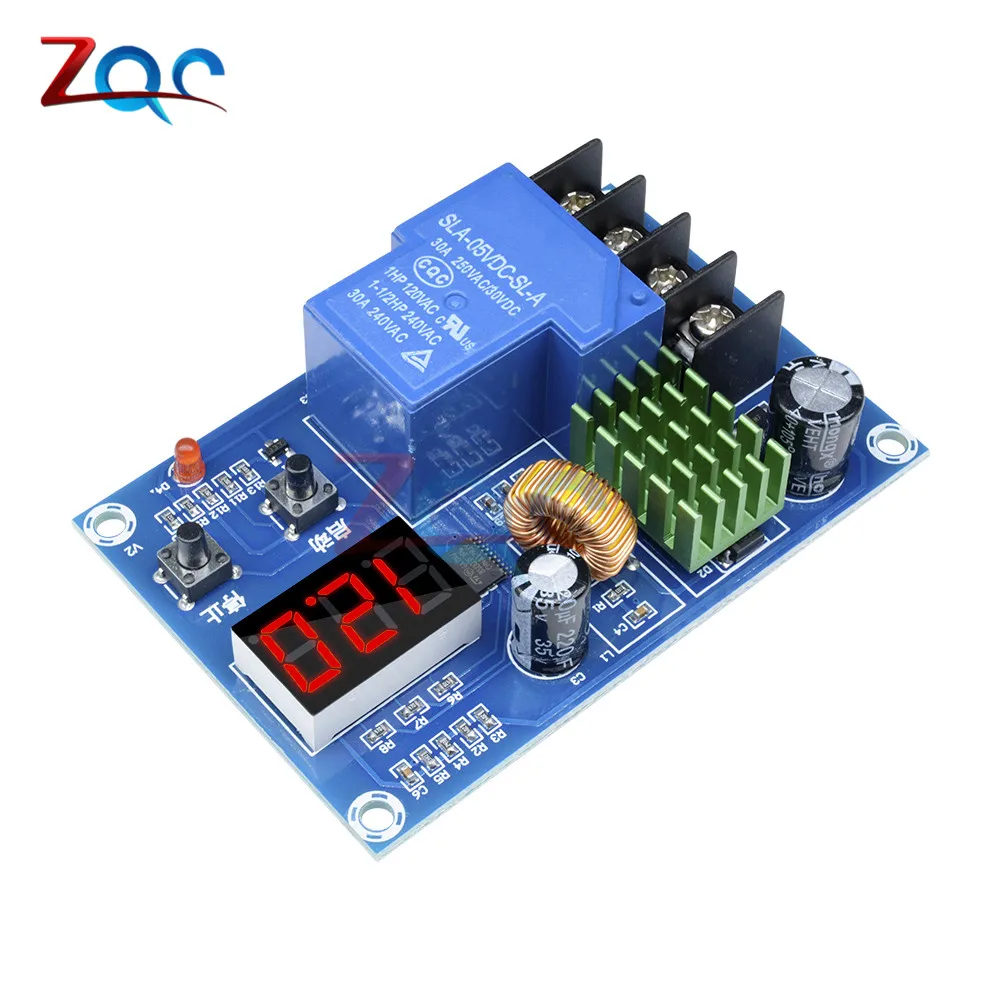

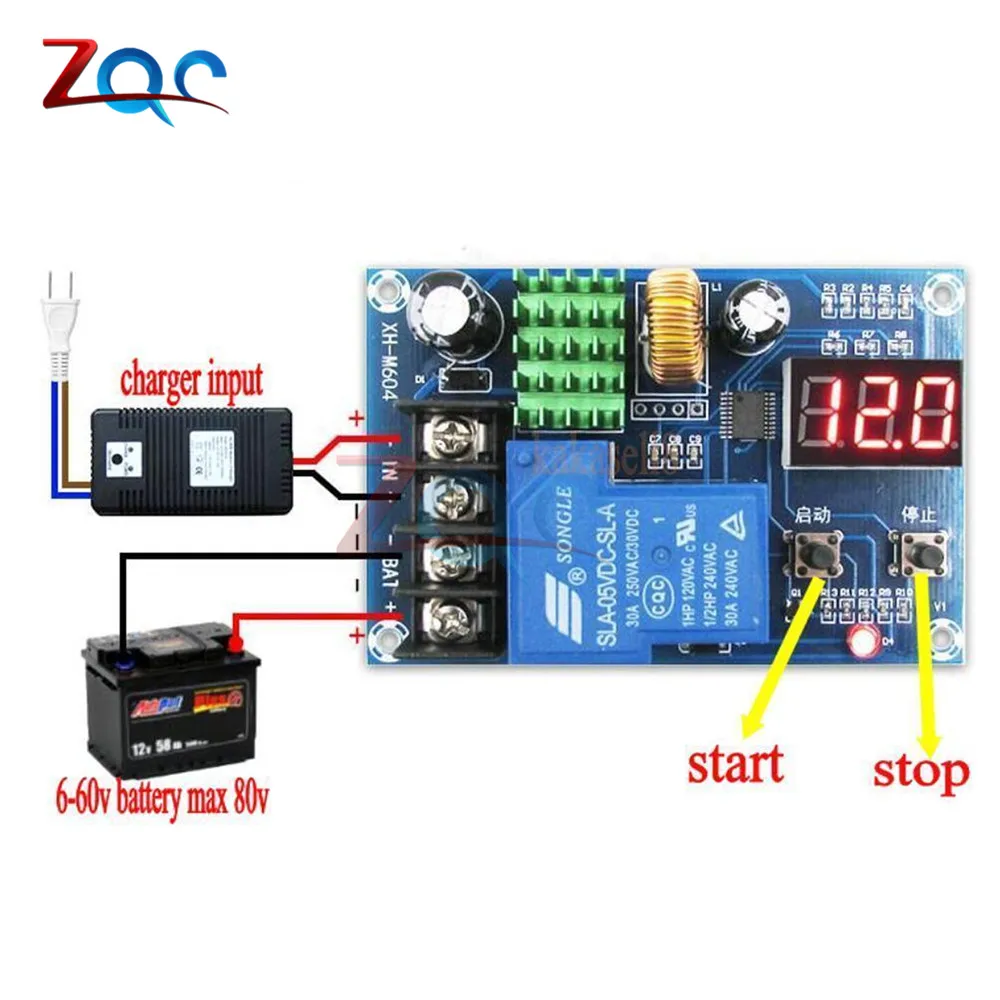

Данный модуль представляет из себя простейший, но мощный контроллер заряда аккумуляторной батареи (Li-Ion, Pi-Pol, NiCd, NiMH, свинцово-кислотные и др.). На плате расположено 4 крепежных отверстия, клеммная колодка для подключения входного и выходного напряжения, семисегментный дисплей, на который выводится напряжение заряда, светодиод индикации, а также две кнопки под дисплеем — левая Start, правая Stop. Первоначально требуется выставить макс. и мин. напряжения для зарядки, после чего можно подключать зарядку. Контроль заряда происходит по максимальному напряжению. Будьте внимательны: модуль берет питание со стороны подключаемой батареи.

Входное напряжение: 6-60 VDC
Точность отображения: 0.1 VDC
Точность управления: 0.1 VDC
Ток зарядки: до 30 А (кратковременно), до 20 А (долговременно)
Погрешность выходного напряжения: +-0.1 VDC
Габариты модуля: 81х54х18 мм

Аличекер!

Наш сервис позволит тебе легко следить за изменением цен на товары и находить выгодные предложения. Мы предлагаем фильтрацию предложений по быстрой доставке, а также возможность сравнить цены на товары и найти копии нужного продукта. Не упусти выгодную сделку и начни экономить на покупках прямо сейчас с помощью нашего удобного сервиса!

ZQC Module Store — Надежность 96.5%

Более 13559 подписчиков, дата открытия магазина 26.07.2017

Положительные оценки: 98% (9709)
Соответствие описанию: 96%
Отвечает на сообщения: 96%
Скорость отправки: 96%

Последнее обновление: 29.05.2022

Спецификация:

Входное напряжение: 6-60 В постоянного тока

Точность дисплея: 0,1 в

Точность управления: 0,1 в

Тип выхода: прямой выход

Допуск напряжения: ± 0,1 в

Подать заявку на: аккумулятор 6-60 в макс. 80 в

Размер: 81*54*18 мм

Использование:

В значении настроек напряжения, кнопка запуска кнопка воспроизведения приподнята, кнопка остановки-кнопка вниз

1. Установите Начальное напряжение:

Нормальное состояние отображения напряжения, нажмите кнопку запуска напряжения, чтобы отобразить Начальное напряжение зарядки. Нажмите и удерживайте кнопку Пуск, цифровые мигают, с помощью кнопки Пуск и остановка Установите значение начального напряжения зарядки.

2. Установите стоп-Напряжение:

Нормальный режим отображения нормального напряжения, нажмите кнопку остановки напряжения, чтобы отобразить остановку напряжения зарядки. Нажмите и удерживайте кнопку остановки, цифровые мигают, с помощью кнопки старт и стоп Установите значение стоп-напряжения зарядки.

3. Ошибка настройки:

Состояние под напряжением, Удерживая кнопку старт/стоп, цифровой дисплей 888, который является заводскими настройками.

Посылка

1 x модуль управления зарядом свинцово-кислотной батареи с цифровым дисплеем

fancy--

Можешь установить нужный порог включения и отключения

Нет защиты, работает тупо по выставке напряжения.

Но не позднее, чем за 60 V

Это хорошо работает при более низких напряжениях но если применять более высокие напряжения как 48 Вольт непосредственно, иногда она горит, поэтому ключ для подключения батареи с резистор для ограничения начального высокой бросков тока. Сопротивление может быть спа позже

Нужен источник питания с регулируемым выходом
