Модуль заряда аккумулятора XH-M603 позволяет контролировать заряд аккумуляторов с напряжением 12-24 В. На вход модуля подается напряжение заряда 12-24 В, на выход модуля подключается аккумулятор. Модуль производит измерение напряжение на аккумуляторе и замыкает реле заряда при достижении нижнего порога напряжения и размыкает при достижении верхнего порога напряжения на аккумуляторе. На индикаторе отображается текущее напряжение аккумулятора.
Характеристики
- Напряжение питания: 12-24 В, это напряжение должно соответствовать заряжаемому аккумулятору, так как оно напрямую подается на аккумулятор при замыкании реле заряда;
- Напряжение аккумулятора: 12-24 В, регулируемое;
- Размеры: 83 x 59 мм.
ВНИМАНИЕ. Схема управления модуля питается от аккумулятора. При подаче только питания на входные контакты модуль не включается. Требуется подключение аккумулятора что бы модуль включился.
Назначение контактов
| + IN — | Подключается источник питания напряжением 12-24 В |
| — BAT + | Подключается аккумулятор |
Режим работы
Для работы модуля необходимо установить нижний и верхний порог напряжения на аккумуляторе, при которых контроллер заряда будет включать и выключать реле. При падении напряжения на аккумуляторе до нижнего порога контроллер замкнет реле и тем самым включит зарядное устройство. При достижении на батарее напряжения верхнего порога, контроллер разомкнет реле и тем самым выключит зарядное устройство.
Настройка
Установка порога включения заряда. Нажать левую кнопку и удерживать 3 секунды пока не начнет моргать индикатор напряжения. Далее, используя правую и левую кнопки установить необходимое напряжение.
Установка порога отключения заряда. Нажать правую кнопку и удерживать 3 секунды пока не начнет моргать индикатор напряжения. Далее, используя правую и левую кнопки установить необходимое напряжение.
Сброс настроек. Нажать правую и левую кнопку и удерживать 3 секунды пока индикатор не отобразит значение 888.
Плата XH-M603 обеспечивает контроль над процессом заряда аккумуляторов посредством включения и отключения заряда при достижении определенного порога напряжения (с помощью кнопок настраивается напряжение на аккумуляторе, при котором включается заряд и, также, настраивается напряжение при котором заряд аккумулятора отключается). Напряжение и ток заряда выбирается автоматически (с помощью установленного на плате микроконтроллера).
Настройка:
- Для настройки напряжения включения заряда аккумулятора необходимо удерживать 3 сек. левую кнопку (по умолчанию напряжение включения заряда 12 В), затем настроить напряжение в большую сторону (с помощью левой кнопки) или в меньшую (с помощью правой кнопки).
- Для настройки напряжения отключения заряда аккумулятора необходимо удерживать 3 сек. правую кнопку (по умолчанию напряжение отключения заряда 14 В), затем настроить напряжение в большую сторону (с помощью левой кнопки) или в меньшую (с помощью правой кнопки).
- Для сброса в настройки по умолчанию необходимо удерживать обе кнопки в течении 3 сек. до появления на индикаторе «888»
Технические характеристики
Входное напряжение (В): 12 -30
Точность определения уровня заряда (В): 0.1
Ток заряда (А): до 3
Рабочая температура (°C): -10… +85
Размеры (мм): 82×58×18
Комплектация
1 × модуль
Категории
/ ARDUINO, Электронные Модули, отладочные платы, радиоконструкторы
/ Модули питания
/ Модуль контроля зарядки с защитой по напряжению XH-M603
Код товара: 14324
Цена: 379 ₽ 436 ₽
Интернет магазин
Доступно к заказуВ наличии: 0
Доставка
Бесплатная доставка от 2000 рублей!
Доставка Почтой России
379 ₽ 436 ₽
—
+
В избранное
Все о товаре
Плата XH-M603 обеспечивает контроль над процессом заряда аккумуляторов посредством включения и отключения заряда при достижении определенного порога напряжения (с помощью кнопок настраивается напряжение на аккумуляторе, при котором включается заряд и, также, настраивается напряжение при котором заряд аккумулятора отключается). Напряжение и ток заряда выбирается автоматически (с помощью установленного на плате микроконтроллера).
Характеристики:
— Входящее напряжение: 12-30 В;
— Погрешность: 0,1 В;
— Ток: до 3 А;
— Тип заряжаемых аккумуляторов: свинцово-кислотные (12-24 В);
— Размеры: 82х58х18 мм;
Настройка:
— Для настройки напряжения включения заряда аккумулятора необходимо удерживать 3 сек. левую кнопку (по умолчанию напряжение включения заряда 12 В), затем настроить напряжение в большую сторону (с помощью левой кнопки) или в меньшую (с помощью правой кнопки).
— Для настройки напряжения отключения заряда аккумулятора необходимо удерживать 3 сек. правую кнопку (по умолчанию напряжение отключения заряда 14 В), затем настроить напряжение в большую сторону (с помощью левой кнопки) или в меньшую (с помощью правой кнопки).
— Для сброса в настройки по умолчанию необходимо удерживать обе кнопки в течении 3 сек. до появления на индикаторе «888»
Доставка
Для доставки в город Москва мы пользуемся услугами Почты России , СДЭК , ЛУЧ , Боксберри
Процесс оформления заказа на сайте:
Выбираете необходимый товар и кладете его в корзину
Выбираете транспортную компанию и пункт выдачи
Оплачиваете заказ онлайн
В течении нескольких часов мы свяжемся с Вами на электронной почте и вышлем номер отслеживания посылки
Доставка заказов от 2000руб Почтой России – бесплатно. Заказы менее 2000руб. оплачивается товар и стоимость доставки
Стоимость доставки указывается при выборе нужного пункта выдачи.
Доставка курьером оплачивается отдельно в независимости от суммы заказа.
По вопросам доставки другими транспортными компаниями звоните по телефону
8 (800) 600-14-38 или пишите нам на почту [email protected].
Оплата
Оплата заказов производится во время оформления заказа.
Работаем по предоплате.
Для оплаты заказа онлайн предлагаем использовать банковские карты, как самый безопасный способ оплаты.
Обратите внимание! На сайте «Проконтакт. Всё для радиотехника» установлено безопасное подключение. Никто, кроме Вас не имеет доступ к данным банковских карт!
Принимаем безналичную оплату с НДС. Наша компания выставляет счет организациям на сумму заказа от 349 руб., условия доставки обсуждаются персонально.
Делайте заказ на сайте со способом оплаты Банковский перевод (для юридических лиц), либо присылайте необходимые позиции и реквизиты вашего банка на нашу электронную почту [email protected]
Описание процесса передачи данных при оплате онлайн
Для оплаты (ввода реквизитов Вашей карты) Вы будете перенаправлены на платёжный шлюз ПАО СБЕРБАНК. Соединение с платёжным шлюзом и передача информации осуществляется в защищённом режиме с использованием протокола шифрования SSL. В случае если Ваш банк поддерживает технологию безопасного проведения интернет-платежей Verified By Visa, MasterCard SecureCode, MIR Accept, J-Secure для проведения платежа также может потребоваться ввод специального пароля.
Настоящий сайт поддерживает 256-битное шифрование. Конфиденциальность сообщаемой персональной информации обеспечивается ПАО СБЕРБАНК. Введённая информация не будет предоставлена третьим лицам за исключением случаев, предусмотренных законодательством РФ. Проведение платежей по банковским картам осуществляется в строгом соответствии с требованиями платёжных систем МИР, Visa Int., MasterCard Europe Sprl, JCB.
Оплата с использованием дебетовых и кредитных карт следующих платежных систем: Visa, MasterCard, Maestro, МИР. При оплате с помощью банковской карты Вам необходимо предоставить следующие данные:
-Номер Вашей банковской карты
-Имя владельца как указано на банковской карте
-Срок окончания действия Вашей банковской карты: месяц и год
-CVV / CVC код (находится на обратной стороне Вашей банковской карты).
Возврат
Возврат товара в течении 45 дней!
После покупки у Вас есть 45 дней, чтобы вернуть товар, который не подошел, не понравился, не пригодился, и даже если он не подходит к дизайну вашего рабочего места!
Товар должен иметь товарный вид, заводскую упаковку, то состояние, в котором Вы его получили
Для возврата просто напишите нам на электронную почту, с указанием номера заказа и позиции, которую Вы хотите вернуть — [email protected] / или свяжитесь с нами по телефону: 8 (800) 600-14-38
379
RUB
История изменения цены
*Внимание! Указанная стоимость 156,83 руб. уже могла изменится.
| Месяц | Мин. | Макс. | Цена |
|---|---|---|---|
| 28.10.2023 | 186.27 | 195.64 | 190.5 руб. |
| 28.09.2023 | 184.98 | 193.92 | 188.5 руб. |
| 28.08.2023 | 154.2 | 162.45 | 158 руб. |
| 28.07.2023 | 181.9 | 190.44 | 185.5 руб. |
| 28.06.2023 | 158.99 | 166.59 | 162 руб. |
| 28.05.2023 | 178.37 | 187.84 | 182.5 руб. |
| 28.04.2023 | 176.43 | 185.11 | 180.5 руб. |
| 28.03.2023 | 175.32 | 184.73 | 179.5 руб. |
| 28.02.2023 | 173.59 | 182.49 | 177.5 руб. |
Видеообзор
1. Правильный заряд разряд- защита аккумулятора
Видео:
2. Контроллер заряда аккумулятора XH M603
Видео: Как это работает?
3. Модуль управления зарядкой XH M603 для КТЦ и десульфатации
Видео: Владимир Миллер
4. Модуль управления перезаряда свинцового аккумулятора XM M603
Видео: arduinoLab
Отзывы покупателей
*о других товарах на сайте
Отзывы о XH M603 модуль управления зарядкой 12 24 в зарядное устройство для литиевой
Здесь вы можете оставить свой отзыв о данном товаре.
Источник информации о товаре: Aliexpress.ru (32816092254)| Источник видеообзоров: Youtube.com
XH-M602. контролер зарядки АКБ💯👍👍Подробнее
Модуль управления зарядкой XH-M603 для КТЦ и десульфатацииПодробнее
DIY | Самодельный контроллер заряда солнечной электростанции на модулях XH-M601Подробнее
обзор и настройка XH- m601-контролера заряда кислотных АКБПодробнее
Контроллер заряда аккумулятора XH-M603Подробнее
Контролер для Зарядки Аккумулятора ответы на вопросыПодробнее

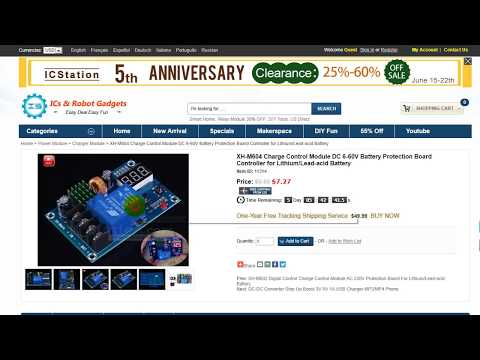

XH-M604 контроллер заряда АКБ ( Charge Control — ICStation)Подробнее
Контроллеры заряда XH-M602 и XH-M603Подробнее

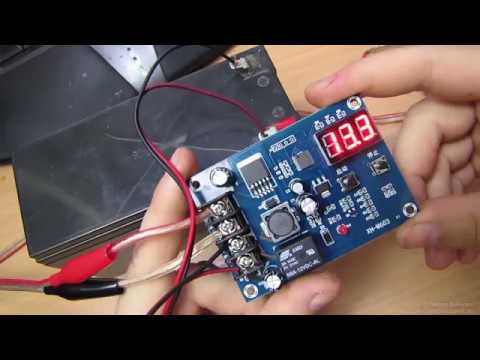

Модуль управления перезаряда свинцового аккумулятора XM-M603Подробнее

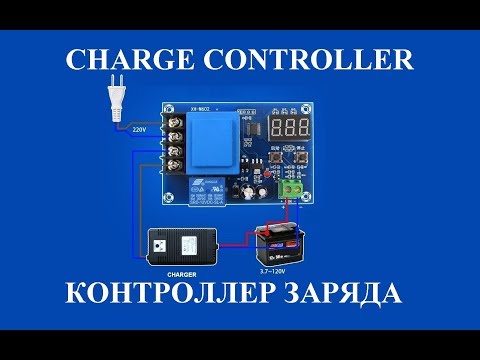

XH-M602 Charger Controller — Контроллер заряда XH-M602Подробнее
