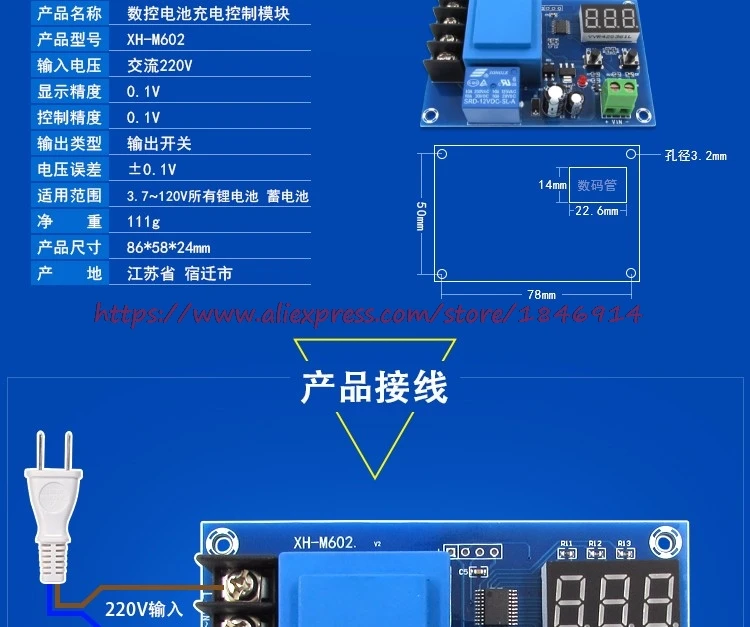

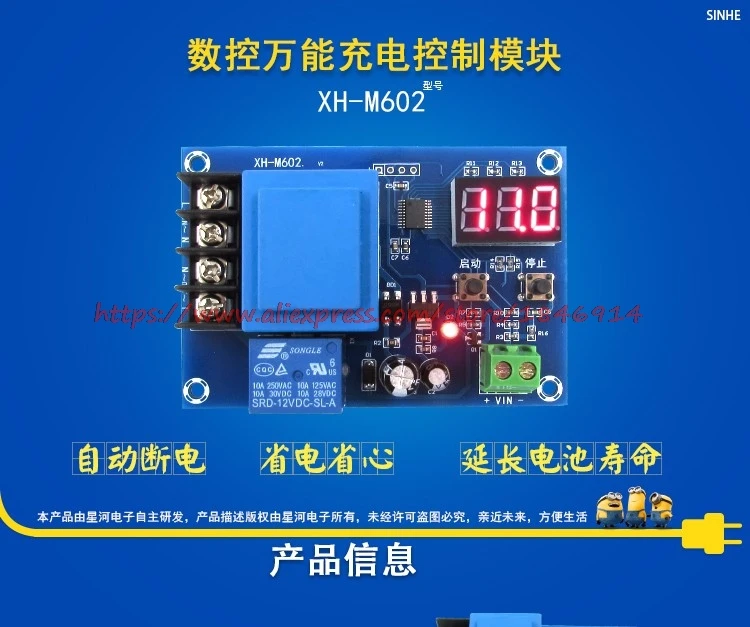

Модуль для зарядки аккумуляторов XH-M602 — Данный модуль подходит для домашнего зарядного устройства под 220 В, чтобы поменять напряжение полной зарядки аккумулятора, установить начальное зарядное напряжение. Подходит для батарей: 12В, 24В, 36В, 48В, 60В, 72В, 84В, 96В, имеет цифровой дисплей под монитор. Согласно установленному значению для запуска и остановки, эффективно защищает аккумулятор от повреждений из-за потери мощности или перезаряда.
Точность отображения/управления: 0.1В;
Размеры: 86 х 58 х 24 мм.
Особенности:
Название продукта: числовой контроль зарядки аккумулятора модуль
Входное напряжение: 220 В переменного тока
Точность дисплея: 0,1 в
Точность управления: 0,1 в
Тип выхода: выходной переключатель
Погрешность напряжения: + 0,1 в/-0,1 в
Область применения: 3,7 ~ 120 В вся литиевая батарея
Посылка включает в себя:
1 × CNC литиевая батарея зарядное устройство переключатель управления зарядная плата 3,7-120 в
История бренда
Мы являемся профессиональным производителем, который интегрирует дизайн, производство и продажи. Мы имеем отличную команду продаж для обслуживания клиентов по всему миру. Категории продуктов включают 3C Электроника, электронные компоненты, обустройство дома, инструменты и так далее!Пожалуйста, следуйте за нами, у нас есть много купонов и скидок!
Контроллер заряда XH-M602 зарядки аккумуляторов предназначен для автоматического включения/выключения зарядного устройства.
Значения напряжения включения /выключения устанавливаются с помощью двух кнопок на плате модуля.
При кратковременном нажатии отображается установленное значение. При длительном нажатии происходит переход в режим установки значения. Информация отображается на светодиодном индикаторе.
Входное напряжение: 220VAC
Габариты: 86x58x24mm
Модуль может применяться для контроля за зарядными устройствами без автоматического отключения – всю работу по поддержанию нужного напряжения он берёт на себя.
Часто в домашней автоматизации или резервном питании возникает необходимость поддержания заряда батареи в определённых рамках, но подключать зарядное устройство в режиме постоянного заряда вредно для батареи, провоцирует перерасход электроэнергии и снижает общий КПД установки.
С помощью двух кнопок на плате можно задать пороги напряжений включения и отключения зарядного устройства. При их достижении будет активироваться встроенное реле, включая или отключая ЗУ.
Таким образом, большую часть времени ЗУ будет неактивно, и будет включаться только тогда, когда батарея разрядилась, аналогично будет происходить защитное отключение при заряде батареи до максимума (или до необходимого напряжения).
Модуль совместим с любыми батареями, включая 18650, с выходным напряжением до 120В.
ОСНОВНЫЕ ДОСТОИНСТВА
Обеспечивает экономию электроэнергии
Точное измерение напряжения батареи
Повышение срока жизни батарей
ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ:
Подзарядка резервного аккумулятора бесперебойного блока питания
Зарядка электровелосипедов и электромотоциклов
Контроль зарядки автомобильного аккумулятора
ПОДКЛЮЧЕНИЕ И БИБЛИОТЕКИ:
К контактам TN необходимо подключить 220В переменного тока, к OUT – зарядное устройство (полярность значения не имеет). К VIN подключается батарея для контроля напряжения на ней (полярность согласно подписям “+” и “-“).
Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».
Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту. Теперь останется только ждать доставки и радоваться новой покупке.
Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».
Оплачивайте покупки удобным способом. В интернет-магазине доступно 2 варианта оплаты:
- Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
- Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.
Экономьте время на получении заказа. В интернет-магазине доступно 4 варианта доставки:
- Курьерская доставка работает с 10.00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
- Самовывоз из магазина. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику и назовите номер.
- СДЭК. Вы получите уведомление о готовности Вашего заказа от транспортной компании. Срок хранения — 14 дней.
- Почтовая доставка через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке.
На просторах инета, набрел на инфу что современные кальциевые акумы не желательно заряжать старыми зарядниками. Я заинтересовался этой темой, тк у меня есть старый добрый зарядник на основе трансформатора, вот такой:
Кальцивые акумы по найденной мной инфе, нужно заряжать в три этапа:
1. Заряжаем до 16.1вольт, 10% ток от емкости
(Я сомневаюсь что такое напряжение пойдет на пользу акуму, ибо в машине вы вряд ли получите больше 15 вольт. Поэтому напряжение со старого зарядника будет нормальным, в моем случае 14.9 вольт, опять же это мое личное мнение)
2. Выдержать паузу и заряжать до 16.1 вольт 3 Ампера
3. Заряжать, чередуя зарядку с паузой, Заряжаете до 16.1 вольта, делаете паузу пока напряжение на акуме не упадет до 13.2 вольт, и снова заряжаете. Вот именно третью стадию выполнить старыми зарядниками не возможно, а сидеть и торкать включать зарядку и ловить вольты, это сложно и не наш метод!
Полазив по Али я нашел вот такое устройство:
XH-M602, на вольтметре показывается
напряжение на акуме, кнопками выставляем верхнее и нижнее напряжение

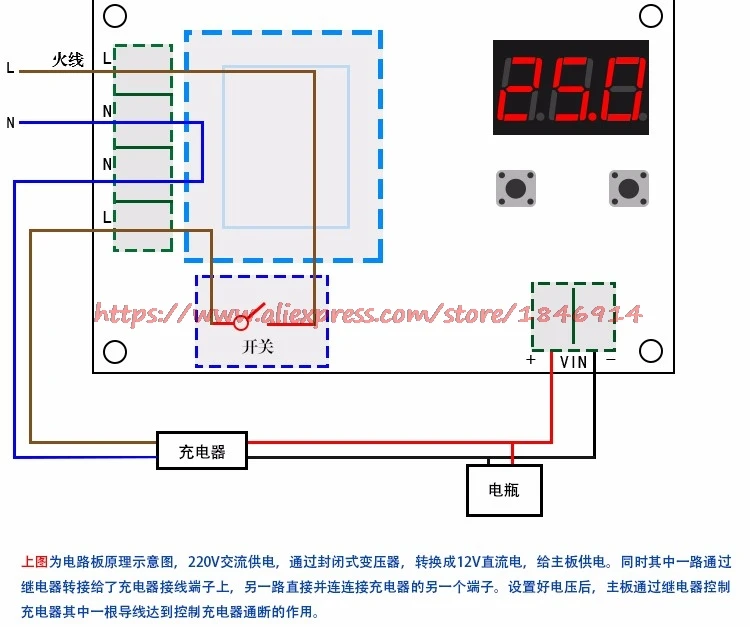

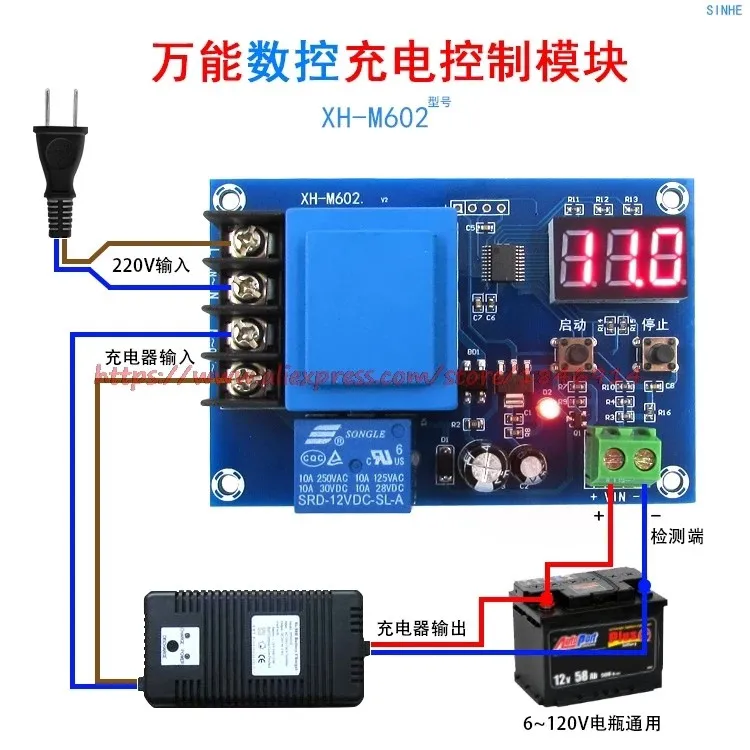

Схема подключения.
Прелесть этого устройства в том что оно умеет отключать зарядник по достижению определенного напряжения и так же включать зарядник по достижению минимально выставленного напряжения. В устройстве есть две кнопки, которыми можно выставить нижний порог, в нашем случае 13,2В и верхний порог, я себе выставлял 14,8В. Фактически этой платой вы дополняете свой зарядник умной функцией, которая есть в современных дорогих зарядниках, цикличной зарядкой. Цикличной зарядкой мы заряжаем кальциевый акум до 100%( инфа про зарядку кальциевых акумов взята здесь:
Сразу скажу я попробовал зарядить акум- 16,1 вольтами, акум стал кипеть, я не сторонник быстрых зарядок и кипячения акума. Я сторонник долгой зарядки акума, малыми или средними токами, это более надежный способ, но и более долгий!
Плата XH-M602 на Али стоит примерно 470руб
Так же, на али есть упрощенная версия XH-M601 без вольтметра, за 272руб
XH-M601 похоже это тоже самое, только без вольтметра и напряжение выставляется резисторами. Я ее тоже заказал, но она еще не приехала.

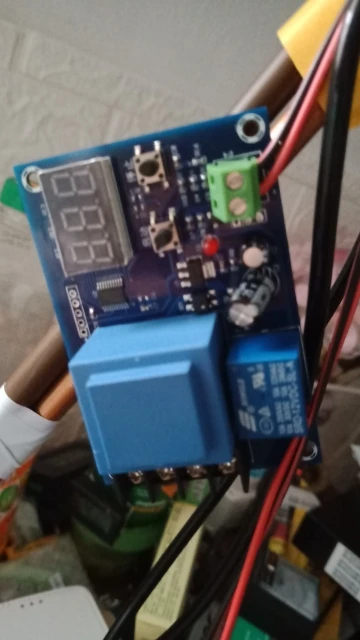

Как это выглядит в жизни!
Видео цикличной зарядки:
Аличекер!
Наш сервис позволит тебе легко следить за изменением цен на товары и находить выгодные предложения. Мы предлагаем фильтрацию предложений по быстрой доставке, а также возможность сравнить цены на товары и найти копии нужного продукта. Не упусти выгодную сделку и начни экономить на покупках прямо сейчас с помощью нашего удобного сервиса!
BETTERSHENGSUN SHENGSUN Store — Надежность 92%
Более 2642 подписчиков, дата открытия магазина 14.07.2015
- Положительные оценки: 92% (435)
- Соответствие описанию: 92%
- Отвечает на сообщения: 92%
- Скорость отправки: 92%
Последнее обновление: 27.01.2022
Для домашнего зарядного устройства с преобразованием 220 В для зарядки напряжения зарядки аккумулятора, напряжения зарядки и установки бесплатного пускового остановки напряжения зарядки, контроль зарядки всех батарей 12 в 24 в 36 в 48 в 60 в 72 в 84 в 96 в, настройки цифрового дисплея, мониторинг напряжения в реальном времени, В соответствии с установленным значением свободного старта и остановки, Эффективно защищает аккумулятор от повреждения от перезарядки или потери электричества.
У меня есть еще не atrivato
Будет попа, причем большая. Вот такие и пришли к власти сейчас.
Для любых аккумуляторов, хоть кислотных, хоть литиевых, хоть щелочных, можно автомобильные, можно для электоколёс, игрушек и прочее.
Идёт звонком без нагрузки (акамулятора) и выходит из строя плата вольтметра. В цепи пульсирующего постоянного напряжения (древний советский зарядник полупериудный)
Продукт не не может быть сделано, чтобы отменить после размещения заказа или поврежден если палец выпадает спор вы получите свои деньги обратно, и off
Я использую 12 и 24.Нормально всё
Нужно смотреть ток потребления и, соответственно, выбираешь реле на этот ток. У меня этот блок управляет реле на 100А для заряда 200 амперных АКБ. Как только АКБ заряжаются до нормы система переключается на питание грид-инвертора от солнечных панелей.
Он не заряжает а контролирует зарядку
Нажать и удерживать до моргания табло левую кнопку, затем левой или правой кнопкой выставить напряжение включения, аналогично правой кнопкой для выставления напряжения выключения
Не зависит… если отключить 220 память не сотрется
Максимальный не проверял. судя по реле — для ЗУ мощностью не более 2 кВт. Оно не устанавливает ток, а отключает ЗУ при достижении заданного напряжения и включает при падении до нижнего предела
Я использую 12 и 24.Нормально всё
Максимальный не проверял. судя по реле — для ЗУ мощностью не более 2 кВт. Оно не устанавливает ток, а отключает ЗУ при достижении заданного напряжения и включает при падении до нижнего предела
-
Индивидуальное изготовление
Да
-
Минимальная единица измерения
100000015
-
Размер логистики — высота (см)
10
-
Размер логистики — длина (см)
10
-
Размер логистики — ширина (см)
10
Отзывы покупателей
S***v
Страна: RU Доставка: Standard Shipping 11.01.2021
Доставка до терминала очень быстрая. Товар выглядит презентабельно. Рекомендую воспользоваться услугами этого магазина.
I***k
Страна: UK Доставка: Standard Shipping 15.12.2020
Отличный продукт, он делает то, что должен делать. Я не рекомендую использовать его на Литиевых Батареях и досуг иметь умное зарядное устройство в противном случае для свинцово-кислотных батарей или efb или AGM идеально. Действительно хорошо, и это хорошо, если вы разрабатываете резервную систему. Для своей цели Я удалил трансформатор, так как хотел быть включенным от низковольтной стороны, и это будет чувствительной стороной для включения и выключения реле, когда он достигает низкого порога и выключается, когда достигает максимального порогового напряжения.
J***o
Страна: PT Доставка: China Post Ordinary Small Packet Plus 09.01.2021
Отличное качество низкая цена быстрая доставка товар рекомендуем купить этот продавец
C***m
Страна: NZ Доставка: China Post Ordinary Small Packet Plus 11.01.2021
WELL CONSTRUCTED . ARRIVED SAFE , NOT TESTED YET , WILL TEST AND REVERT
R***c
Страна: HR Доставка: China Post Ordinary Small Packet Plus 05.01.2021
Отлично работает! Продавец A + + +
M***o
Страна: ES Доставка: Standard Shipping 28.11.2020
Очень доволен
F***r
Страна: FR Доставка: Standard Shipping 24.01.2021
Salve,prodotto ok come da descrizione.Due tasti,uno premuto tre secondi entra in modalità di spegnimento carica e l’altro sempre tre secondi per modalità ferma carica.Le istruzioni sono in cinese,tradotte con Google traduttore.
D***a
Страна: RO Доставка: China Post Ordinary Small Packet Plus 30.09.2020
Очень быстрая доставка и очень хорошее устройство Точно так же, как в описании
R***r
Страна: RO Доставка: China Post Ordinary Small Packet Plus 14.12.2020
Очень хороший продукт, прекрасный продавец! Спасибо!
R***r
Страна: RO Доставка: China Post Ordinary Small Packet Plus 14.10.2020
Описание товара. Netestate.
T***u
Страна: RO Доставка: China Post Ordinary Small Packet Plus 17.11.2020
Я очень доволен
R***S
Страна: LT Доставка: Standard Shipping 31.12.2020
Хорошо!
H***G
Страна: IL Доставка: Standard Shipping 16.11.2020
Хорошо выглядит
C***R
Страна: RO Доставка: China Post Ordinary Small Packet Plus 24.11.2020
Товар в порядке
Z***s
Страна: LT Доставка: Standard Shipping 22.11.2020
A user manual would be better, it would be easier to understand the sequence and time of pressing the voltage setting buttons. And so everything is fine — it works properly, the seller quickly sent it after payment, so I recommend. С инструкцией пользователя было бы лучше, легче разобраться с последовательностью и временем нажатий кнопок настройки напряжений. А так всё хорошо — работает исправно, продавец быстро отправил после оплаты, так что рекомендую.
T***u
Страна: RO Доставка: China Post Ordinary Small Packet Plus 27.02.2021
Я очень доволен
M***s
Страна: GR Доставка: China Post Ordinary Small Packet Plus 27.02.2021
Супер
T***u
Страна: RO Доставка: China Post Ordinary Small Packet Plus 28.10.2020
Я очень доволен
M***o
Страна: ES Доставка: Standard Shipping 01.10.2020
Ему нужен вход 220 В и зарядный трансформатор, не удивляющий и дорогой
R***v
Страна: RU Доставка: Standard Shipping 20.02.2021
Пришло быстро.
G***n
Страна: RU Доставка: Standard Shipping 16.01.2021
товар получил быстро. спасибо. ещё не проверил
R***s
Страна: LT Доставка: Standard Shipping 25.02.2021
Viskas Kaip aprashyme. Выход supakuota. Greitas atsiuntimas. Nuo uzhsakymo truko 22d. Rekomenduoju. Дара нейшбанджио
M***o
Страна: ES Доставка: Standard Shipping 20.02.2021
Чтобы попробовать другой работал хорошо
J***a
Страна: LV Доставка: China Post Ordinary Small Packet Plus 04.02.2021
+ + +
D***s
Страна: GR Доставка: Standard Shipping 17.02.2021
ΤΟ ΠΟΡΑΣΤΕΡΑ ΔΕΡΤΟ Εзаинтересован в том, что в том числе и в том виде, в каком он был в состоянии.
C***o
Страна: IT Доставка: Standard Shipping 12.02.2021
Все в порядке
T***u
Страна: RO Доставка: China Post Ordinary Small Packet Plus 21.02.2021
I’m very satisfied
S***t
Страна: HU Доставка: China Post Ordinary Small Packet Plus 15.02.2021
Хорошо!
T***u
Страна: RO Доставка: China Post Ordinary Small Packet Plus 17.01.2021
I’m very satisfied
V***n
Страна: US Доставка: Standard Shipping 18.01.2021
в работе не пробовал
R***r
Страна: RO Доставка: China Post Ordinary Small Packet Plus 17.01.2021
Очень полезный модуль управления, быстрая доставка, надежный продавец! Спасибо!
Похожие товары
Артикул: CN3748
-
922 руб.
-
В наличии: 1 шт.
-
922 руб.
- Описание
- Комментарии
Модуль XH-M602 обеспечивает автоматическое управление зарядным
устройством при зарядке аккумуляторов 0-120 В любых типов Li-Po,
Li-Fe, Li-Ion, гелевых и т. Д.
модуль XH-M602 не заряжает аккумуляторы сам по себе, а только
управляет зарядным устройством (защищает аккумулятор от повреждений)
Напряжение питания 220В
Рабочее напряжение 0-120 В
Допуск напряжения +/- 0,1 В
Для батарей 0-120 В
Размеры 59 x 87 x 29 мм
Вес 120 г
