Xerox phaser 3020 картридж заправка инструкция

На примере картриджа Samsung MLT-D101S для принтеров Samsung ML-2160,
ML-2165 и МФУ SCX-3400, SCX-3405, покажем процесс заправки родственных
картриджей Xerox 106R02773, Samsung MLT-D111S и MLT-D101S.

Эти картриджи используются в разных принтерах, но имеют одинаковое строение и
отличаются предустановленными чипами.

Картриджи MLT-D101S, MLT-D111S и Xerox 106R02773 содержат чип с
криптозащитой, что и усложнило для большинства производителей расходных
материалов разработку микросхем, соответствующих оригинальным.

Сейчас в продаже есть чипы MLT-D101S, чипы MLT-D111S и чипы Xerox 106R02773,
аналогичные оригинальным чипам Samsung и Xerox. Они работают как оригинальные, не блокируют
работу принтера, не требуют никаких изменений в прошивке принтеров. Благодаря
этим чипам стала возможной заправка упомянутых картриджей без перепрошивки
принтера.

Для заправки картриджа Samsung MLT-D101S понадобится набор 2160KIT, в который входит тонер, чип и насадка для банки с тонером. Для картриджа MLT-D111S
используем набор SAM111KIT, а для картриджа Xerox 106R02773 — набор X3025KIT. Эти наборы
отличаются только чипами. Картриджи Samsung MLT-D111S используют в принтерах Xpress SL-M2020,
M2020W, M2070, M2070W, M2070FW; а в принтерах Xerox Phaser 3020, WC3025
используется картриджи Xerox 106R02773.

Итак, разборку картриджа начнём со снятия боковых крышек. Для этого срежем
пластиковые заглушки в указанных стрелками местах сначала на одной боковой
крышке:

Затем на второй боковой крышке:

С помощью плоской отвёртки (узкий плоский шлиц) можно освободить крепления
боковых крышек. Крепления сдавливаем аккуратно, чтобы не сломать.

Особенно осторожно нужно снимать боковую крышку, содержащую чип, поскольку
эта крышка имеет специфическое хрупкое строение: две половинки крышки соединены
центральным стержнем. Излишнее усилие может привести к поломке боковой крышки.
Вторая боковая крышка тоже состоит из двух, но уже раздельных, частей. Так
выглядят обе боковые крышки картриджа MLT-D101S:

Сняв боковушки, разделим картридж на две части. Одна часть содержит
тонерный отсек, другая – бункер для отработанного тонера (для отходов).
Тонерный отсек пока отложим в сторону и продолжим разборку «бункерной» части
картриджа. Задача состоит в том, чтобы очистить составные детали и бункер от
остатков отработанного тонера. Прежде всего, нужно снять фотоцилиндр (фотовал / фотобарабан / OPC Drum). Для этого
немного сдвинем в сторону металлическую ось барабана и освободим сторону
шестерни из посадочного места. Полностью снимать ось барабана пока не нужно.
Это может потребоваться в том случае, если фотобарабан нужно заменить на новый.

После фотобарабана снимаем вал первичного заряда. В картриджах Samsung
MLT-D101S, MLT-D111S и Xerox Phaser 3020, WC3025 вал заряда имеет на обоих концах пластиковые
держатели. Держатели сдвигаем, не прилагая излишних усилий.

Один держатель – белого цвета, второй – зеленого. Цвет держателя поможет
определить сторону вала PCR. Оставим держатели на своих местах, чтобы не
перепутать стороны при обратной сборке картриджа.

После вала PCR снимаем ракель (чистящее лезвие). Крестовой отверткой
откручиваем шурупы, плоским шлицем отвертки поддеваем ракель снизу и открываем
доступ к бункеру для отработанного тонера. Нишу бункера чистим от остатков
тонера вакуумным пылесосом. Если пылесоса нет, то вытряхиваем остатки тонера в
герметичный пакет и выбрасываем в мусор.

Очистим вал первичного заряда и ракель перед тем, как установить их обратно
на свои места. Вал заряда можно протереть безворсовой салфеткой, смоченной
изопропиловым спиртов. Ракель достаточно протереть сухой салфеткой. После
очистки на кромку ракеля нужно нанести тонкий слой старт-пудры или тонера. Это
необходимо для мягкого старта картриджа при первом запуске после заправки.

Очищенный ракель возвращаем на место. Перед установкой вала первичного
заряда нужно нанести небольшое количество электропроводящей смазки на контакты
держателей вала PCR:

Затем устанавливаем вал заряда. Белый держатель вала входит с левой
стороны, зелёный держатель – с правой, как указано на фото ниже:

После вала заряда можно вернуть на место фотобарабан. На этом работу с
отсеком для отходов можно завершить, отсек отложить в сторону, накрыть сверху
непрозрачным тёмным материалом, чтобы не допустить засвечивания фотоцилиндра.

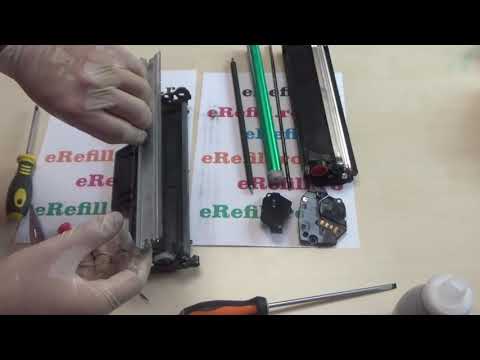

Приступим к разборке тонерного отсека. Задача будет состоять в том, чтобы
разобрать детали (магнитный вал, дозирующее лезвие), очистить их от старого
тонера, смазать в требуемых местах, собрать и заправить тонером. С правой
стороны магнитного вала нужно снять черную шестеренку:

С левой стороны магнитный вал нужно освободить от контактной группы, расположенной на небольшой черной пластине. Открутим фиксирующий шуруп, отодвинем замок-держатель (указано стрелкой) и аккуратно отодвинем пластину с помощью плоской отвертки.

Обратите внимание на магнитный вал (вал проявки / Developer Roller). В картридже Samsung MLT-D101S (как и в Xerox 3020/3025, MLT-D111S) магнитный вал пустой внутри. Внешне он похож на оболочку магнитного вала картриджей HP / Canon.

Снимаем магнитный вал, затем откручиваем с двух сторон фиксирующие шурупы, освобождая дозирующее лезвие:

Лезвие дозирования и магнитный вал очищаем от остатков тонера. Лезвие у картриджей MLT-D101S, MLT-D111S очень тонкое, требует деликатного обращения. Любая деформация его поверхности может привести к неравномерному дозированию тонера на поверхности магнитного вала, спровоцирует дефекты на отпечатках.

Под лезвием дозирования откроется ниша тонерного отсека. Пропылесосим ее, избавляясь от остатков старого тонера.

Очищенное лезвие дозирования можно вернуть на место, закрепив шурупами. Перед установкой магнитного вала можно немного разрыхлить боковые фетровые уплотнители, чтобы не допустить высыпания тонера при работе картриджа. На фото ниже показан только один (левый) фетровая уплотнитель. Такой же уплотнитель есть и с правой стороны.

После этого можно вернуть в посадочное место магнитный вал картриджа. Прежде, чем вернуть на место контактную группу, смажем полость магнитного вала небольшим количеством токопроводящей смазки.

Теперь можно надеть красную втулку магнитного вала (слева), установить контактную группу и закрепить фиксирующий шуруп.

Теперь, когда отсек собран, можно открыть банку тонера и засыпать ее содержание внутрь отсека. Затем плотно закроем пробку картриджа. Вернем на место черную шестерню магнитного вала. Проверим, правильно ли установлены все шестерни с правой боковой стороны отсека.

Установим на место ту половину боковой крышки, которая закрывает сторону шестерни фотобарабана. Проследим за тем, чтобы металлическая ось фотобарабана была правильно посажена в отведенное отверстие боковой крышки.

Затем можно соединить две части картриджа. Обратите внимание на то, как должны быть расположены боковые пружины. Каждая пружина должна попасть в свое посадочное место.

Осталось закрепить боковые крышки картриджа. Мы рекомендуем нанести по капле горячего клеевого пластика на опорные точки крепления крышек. Этого будет достаточно, чтобы удержать корпус картриджа, а при следующей заправке будет удобно его разбирать.

Готово.

Дата первой публикации — 15 апреля 2013.

Наиболее популярный порционный тонер: Static Control 80г TRSUNIV3-80B-P, Mitsubishi 45г 021117/DLC-45, TTI 45г NB-007-45, HG Toner HG502-050.

Тонер увеличенного объема для сервисных центров: Static Control 1кг TRSUNIV3-1KG-P, HG 1кг HG502-1, ColorWay Premium 1кг TS-UN02-1, Patron 1кг PN-SML2160-1, и в мешках по 10 килограмм — Static Control Odyssey3 TRSUNIV3-10KG, ColorWay Premium TS-2020-10, HG Toner SAM-HG502-20-HG.

Сервисный центр 071 326 54 50 ЗАПРАВКА КАРТРИДЖЕЙ В ДОНЕЦКЕ (вайбер) 099 724 51 20

Как самому заправить картридж на принтер (и обнулить, прошивка) Xerox Phaser 3020BI (видео инструкция, отзывы)

Инструкция по прошивке Xerox Phaser 3020 (по USB)

Внимание!

Прошивки Phaser 3020 и WC-3025 НЕСОВМЕСТИМЫ!

Убедитесь, что версия FIX прошивки, доступной для заказа в генераторе, совместима с текущей версией прошивки принтера. При заказе рекомендуется выбрать обновляемую версию FIX прошивки

Внимание!

Печать отчёта невозможна, если принтер заблокирован!

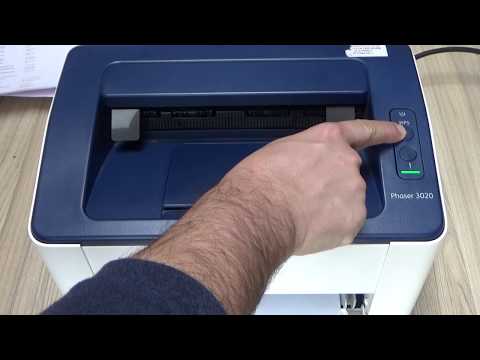

Печать отчёта Xerox Phaser 3020

Для печати отчёта Сonfiguration

нажмите и удерживайте кнопку [ WPS ] около 10 секунд
(индикатор статуса начнёт мигать, затем загорится постоянно, затем снова начнёт мигать), отпустите кнопку.

Для печати отчёта Supplies Information

нажмите и удерживайте кнопку [ WPS ] около 15 секунд
(до тех пор, пока индикатор статуса снова не начнёт гореть постоянно), отпустите кнопку.

Распечатка отчётов возможна из утилиты Xerox Easy Printer Manager
(устанавливается по умолчанию с драйвером принтера)

Вход в принудительный режим

На выключенном принтере нажмите и удерживайте кнопку [ WPS ]

Нажмите и удерживайте кнопку [ POWER ], через ~ 2 сек
отпустите обе кнопки.

При успешном входе в принудительный режим, индикатор на кнопке
[ POWER ] должен загореться зелёным светом.

Порядок действий для прошивки Xerox Phaser 3020

1. Подключаете принтер к компьютеру, ждете выхода в готовность (драйвера на принтер устанавливать не обязательно)

2. Введите принтер в принудительный режим загрузки прошивки. Для этого на выключенном принтере нажмите и удерживайте кнопку [ WPS ]. Нажмите и удерживайте кнопку [ POWER ], через ~ 2 сек отпустите обе кнопки. При успешном входе в принудительный режим, индикатор на кнопке [ POWER ] должен загореться зелёным светом.

3. Перенесите мышкой первый файл прошивки 1_Phaser-3020_V3.50.01.08.hd на usbprns2.ехе ( ссылка )
Появится черное окно с бегущими точками, которое закроется через несколько секунд. После этого, аппарат начнет прошиваться

Дождитесь, пока принтер перезагрузится. После перезагрузки принтера приступаем к второму этапу прошивки.

4. Перенесите мышкой второй файл прошивки 2_FIX_xxxxxxxxxx_Phaser-3020_V3.50.01.08.hd на usbprns2.ехе
Появится черное окно с бегущими точками, которое закроется через несколько секунд. После этого, аппарат начнет прошиваться

Дождитесь, пока принтер или МФУ перезагрузится.

5. После перезагрузки удаляем чип и не допускаем установки других чипов! Уровень тонера всегда будет показывать 100%.

 После прошивки заклейте или извлеките чип. Не допускайте установки других чипов.

Видео. Отучить принтер Xeros Phaser 3010 от чипа без прошивки

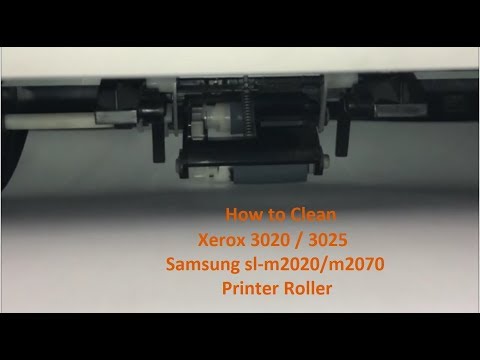

Видео

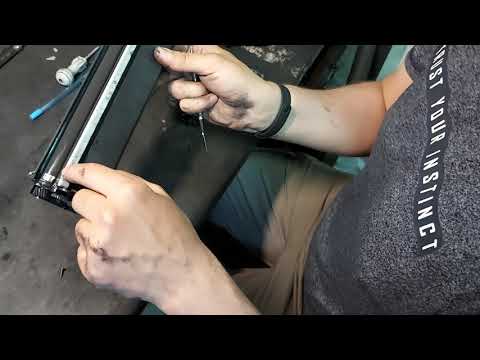

Заправка Samsung MLT-D111S, MLT-D101S, Xerox Phaser 3020, WC 3025 toner cartridge refilling

Видео по прошивке
