Механические часы — это сложное устройство с множеством мельчайших деталей. И, разумеется, иногда в них происходят поломки. Периодическое сервисное обслуживание, принятое у нас называть репассажем, тоже никто не отменял. Разумеется, по всем вопросам можно обратиться в часовую мастерскую, но в этой статье мы разберем ситуации с часами, которые достаточно легко решаются самостоятельно, без визита к часовщику. Конечно, сделать репассаж без предварительного обучения – задача довольно затруднительная, и тем более сложный ремонт, хотя никто не запрещает попробовать: в интернете имеется масса видеороликов и пошаговых инструкций по сборке-разборке практически всех популярных механизмов.
Предположим, вы купили новые часы и их точность оказалась +20 секунд в сутки. Это весьма посредственный результат – любая механика способна работать существенно лучше. Тем не менее, поскольку калибр укладывается в пределы своей паспортной среднесуточной погрешности, составляющей, например, -10/+30 секунд, то предъявить претензии ни к продавцу, ни к производителю не получится. В данном случае пригодится таймграфер – специальный прибор, с помощью которого можно не только проверить и настроить точность хода, но и оценить техническое состояние механизма, определить неисправности и необходимость репассажа.
Для домашнего использования достаточно приобрести недорогой прибор китайского производства WeiShi Multifunction Timegrapher 1000 по цене около $140 на eBay или AliExpress (как альтернативный вариант – швейцарский портативный таймграфер ONEOF Accuracy², обзор которого мы публиковали здесь).
Вкратце опишем работу этого устройства, состоящего из основного блока с ЖК-дисплеем 11 см по диагонали, 6-позиционного микрофона и блока питания.
После размещения тестируемых часов (предварительно их нужно завести минимум на 20 оборотов головки) на приборный столик микрофона и включения прибора происходит автоматическое определение частоты механизма, после чего следует вызвать окошко с настройками и указать параметр Lift Angle. Это угол подъема баланса (боковой ход), который проходит балансовое колесо с момента удара эллипса баланса об рожок анкерной вилки до момента, когда анкерная вилка перейдет в следующее положение и ляжет на ограничительный штифт. Найти значение этого угла для каждого конкретного калибра можно в интернете. Например, для механизма Miyota 9015 угол подъема баланса равен 51°, Miyota 8215 — 49°, Sellita SW200 — 50°, ETA Valjoux 7750 — 49°.
После установки начальных параметров запускаем проверку механизма. На экране появится диаграмма хода, иногда ее называют выкачкой хода. Эта диаграмма рассчитывается на основе сравнения двух последовательных шумов – освобождения баланса с эталонным значением, вырабатываемым кварцевым генератором прибора. С помощью диаграммы определяются не только отклонения в точности и ошибка хода, но и другие недостатки, такие как неисправности в анкерном спуске, потеря энергии из-за высохшего масла в колесной системе, износ колес и так далее.
На рисунке показаны различные варианты диаграммы и советы по устранению неисправностей.
Кроме диаграммы, таймграфер выводит на экран числовые значения точности в секундах в сутки, амплитуду баланса в градусах и ошибку хода (выкачку) в миллисекундах.
Амплитуда колебания баланса (максимальный угол отклонения баланса от положения равновесия) — самый важный параметр с точки зрения «здоровья» механизма. Амплитуду баланса можно сравнить с сердцебиением. Плохо, если она слишком низкая или высокая. Наиболее распространенными причинами низкой амплитуды являются загрязнения, старая затвердевшая смазка и проблемы с заводной пружиной. В свою очередь, нормальная амплитуда указывает на хорошее состояние пружины и смазки механизма. Амплитуда в современных часах должна быть от 270 до 315 градусов, а для винтажных моделей допускается диапазон 250-300 градусов.
Как вы помните, нам нужно отрегулировать точность часов. Для этого открываем заднюю крышку (лучше использовать специальные приспособления, а не подручные средства вроде штангенциркуля или ножниц).
Получив доступ к механизму, находим градусник, как показано на фото, и при помощи зубочистки или медной проволочки плавно сдвигаем его в направлении «минуса». Передвигать регулятор следует на очень маленькое расстояние, едва различимое глазом (0,1 — 0,2 мм), и одновременно следить, чтобы инструмент не сорвался и не повредил баланс. Рекомендуем делать это через лупу. Подвигаем градусник и сразу же проверяем изменение хода на таймграфере, желательно в нескольких позициях, и ориентируемся по среднему значению. Так повторяем несколько раз, пока не достигнем точности не хуже +/-5 секунд в сутки. Чем выше класс механизма, тем точнее его можно отрегулировать.
Таким образом, мы разобрались, как оценить общее состояние механизма с помощью таймграфера и настроили точность хода.
В заключение хочу сказать, что каждому любителю часов также необходимо иметь собственное размагничивающее устройство. Размагничивание — это первое, что нужно сделать, если часы начали сильно спешить, и лишь потом, если проблема не исчезла, предпринимать что-либо еще.
16 414
- Home
- Brands
- Weishi Manuals
- Weishi 1000
- Weishi 1000 User Manual
Download or browse on-line these Operation & User’s Manual for Weishi 1000 Test Equipment.
Weishi 1000 Manual Information:
|
This manual for Weishi 1000, given in the PDF format, is available for free online viewing and download without logging on. |
Download Manual |
Summary of Contents:
|
Ну вот, уже неделю играюсь с новой игрушкой. WEISHI 1900.
Сказать, что она не нужна для чайника, вроде меня, не могу, потому как кое-какую пользу она все же приносит. Понятно, что в свои Омеги я лазить не буду, но почему не потренироваться на чем-то попроще, если руки не совсем из задницы.
Тадам!
Неплохо, да? Сам настроил!
Механизм Seagull ST19, в девичестве — Venus 175.
После репассажа была такая картинка:
А теперь выкачка — от 0.0 до 0.2 точность — от (-3) до (+4) в зависимости от положения.
Но! Подобный прибор в руках непрофессионала (а профессионал такой брать не будет) — это, как лупа: чем сильнее, тем больше дефектов в часах и беспокойней сон.
Внимание на экран:
12Н. На левой половине экрана усиление максимально, на правой — минимально. Обратите внимание: последняя цифра — 5, потом прибор запутался и начал показывать чушь. Я бы мог понять, если бы было наоборот: при максимальном усилении прибор ловит посторонние шумы. Но, по факту, при максимальном усилении имеем идеальную кривую. И уж очень это похоже на плохую притяжку одной из палет, но тогда почему при максимальном усилении этого не видно?
Похожие фейерверки при низком усилении возникают в положении 6Н и цифером вверх:
для сравнения, цифером вниз (усиление минимально):
В остальных положениях все путем.
Мои мысли закончились, взываю к коллективному разуму.

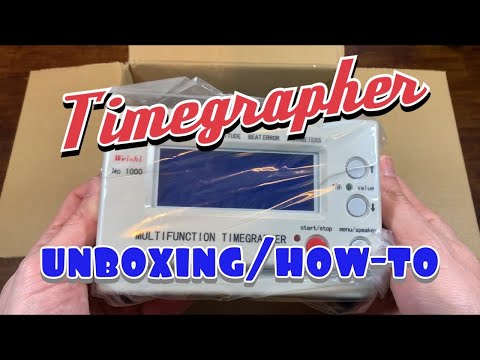

Timegrapher Unboxing and First Use (Weishi No. 1000)Подробнее
Weishi No. 1000 Multifunction Timegrapher (Unboxing)Подробнее

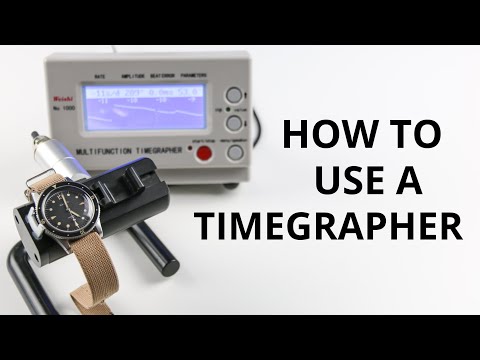

HOW TO USE A TIMEGRAPHER — A Tutorial (Weishi 1000) — PART 1Подробнее
Watchmaking Tools: Weishi 1900 Timegrapher Unboxing and SetupПодробнее
Регулировка, настройка точности хода механических часов Orient на приборе Multifunction TimegrapherПодробнее
Честный обзор на прибор таймограф для регулировки часов с AliExpress.Подробнее
Timegrapher Tutorial: Explaining Amplitude, Beat Error, And Lift Angle (Weishi No. 1000)Подробнее
Testing the WEISHI No. 1900 Multifunction Timegrapher on My Personal Reef Tiger Watch — 4KПодробнее
Weishi No. 1900/1000 Multifunction Timegrapher Timing MachineПодробнее
Timegrapher: Is It Worth Buying? (Weishi 1000)Подробнее
How to Regulate a Watch with a TimegrapherПодробнее

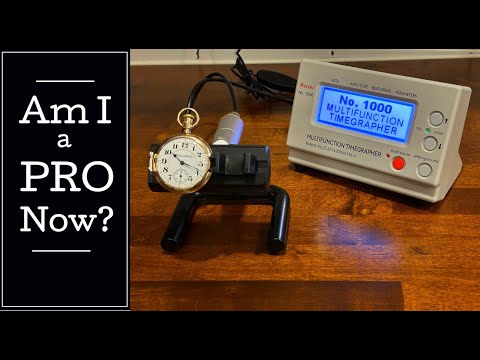

I Got a Timegrapher | Am I a Real Watchmaker Now?Подробнее

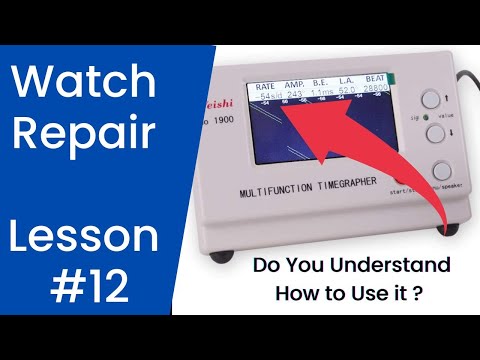

Common Mistakes New Watchmakers make Using a TimegrapherПодробнее

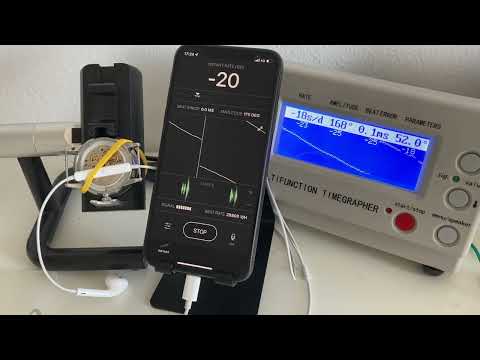

Timegrapher X iOS app vs. No.1000 Timegrapher DeviceПодробнее

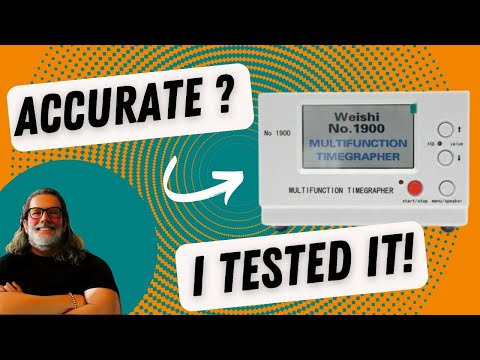

How Accurate is a Weishi Timegrapher ?Подробнее
Timegrapher 1000 Review: Fix or Collect Watches? Should you own one of these!Подробнее

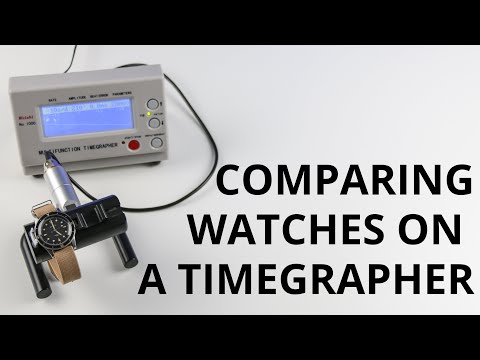

COMPARING WATCHES ON THE TIMEGRAPHER — Baltic, Rolex, Seiko, (Weishi 1000) — Part 2Подробнее

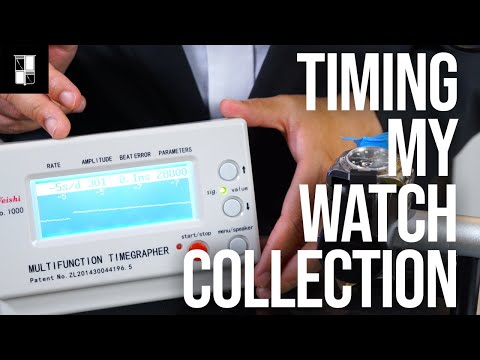

Putting My Watch Collection on the Timegrapher (ROLEX, OMEGA, GRUEN)Подробнее
