Арматура для смывного бачка унитаза с нижним подводом воды, двухрежимный слив, подключение: пластиковый штуцер G1/2 НР, цвет кнопки: хром.

Здравствуйте!

Два года назад в доме был капитальный ремонт с заменой системы канализации. Разломали все что могли. Пришла очередь инсталляции унитаза.

— Вам оставлять прежний или ставить как у всех?

Прежний у нас Gustavsberg. Хороший. Но есть несколько «но».

Вес в нем — 56 кг. Это ж какую попу надо иметь? Неописуемой красоты.

Но выполнить с ним какие-то работы в одиночку — это очень тяжело. Танк. Если бы туалет был площадью 20 кв. метров, и унитаз стоял посередине, то тогда еще куда ни шло. А так, он закрытый, к нему не подлезть, и любая фитюля стоит определенных денег.

И я сказал.

— Как у всех.

Также на мое решение повлияло и качество воды. Все должно быть в комплексе. Помню, как в 90-е годы писали, что один председатель колхоза купил себе Порш. Уже мог позволить. Но на пеньке оторвал на нем задний мост.

Так и в моем случае. Воду можно назвать условно питьевой. На самом деле она техническая. Вот как выглядит швейцарская арматура Geberit после 10 лет эксплуатации.

Отложение солей. Или чистить или менять. А про разборку я выше уже написал.

А если воду отключают на какое время в виду ремонта, то после этого такое течет по трубам, что приходится чистить всю запорную арматуру.

Вот я и решил, пусть попроще будет, и подешевле. Не доросли мы еще до хорошего. Поставишь старую арматуру, хлопот не оберешься.

Сантехнику поставили Santeri,

а арматуру WC6550 производства АНИ Пласт. Как пишут — эконом.

И два года все было более-менее нормально. Но потом клапан стал пропускать воду. И появилась такая ржавая полосочка на унитазе.

Регулировке клапан слива не поддался по причине того, что резина мембраны задубела.

Такую мембрану, стоимостью копейки, никто не продает.

Решил заменить арматуру. У меня было на выбор три варианта.

— купить новую арматуру и полностью ее заменить с разборкой унитаза. Что мне очень не хотелось.

— Купить такую же и заменить только клапан.

— Восстановить Geberit. Но это полная разборка всего.

Второй вариант для меня лучше и легче. Возни меньше. При одном условии — если новая мембрана будет мягкая и более гибкая. Нашел интернет-магазин, но решил съездить и подержать товар в руках.

Понравилось, купил.

Много информации на самом пакете.

Нормальный срок эксплуатации 10 лет. Чем не Швейцария!

Адрес сайта

Комплектность всей арматуры.

Мне все и не надо. Главное, чтобы клапан подошел сразу.

Мембрана гибкая и тонкая. Это мне нравится.

Подробная инструкция, что хорошо. Да и на сайте информация нормальная.

Главное, чтобы вот этот выпуск был таким же,

как и тот, что остался в бачке.

Снимаем старый клапан.

Вот они рядом, старый и новый.

Немножко разные мембраны.

Настраиваем по инструкции новый клапан под наши габариты.

И просто ставлю клапан на старое место.

Кроме клапана, все остальные части оставляю старые. А новые пойдут в запас.

Все нормально подошло. Вода не подтекает. Кнопка тоже новая стоит.

Плюсы. Легко поддается замене и установке. Легко настраивается. А объем воды с точностью до литра нам не нужен.

А если старый Gerberit поставить?

Отдельно такого клапана я сейчас не нашел. Новая арматура от 3 до 5 тысяч рублей. А оно мне надо? Плюс сложность установки и настройки. И, глядя на международное положение, уж лучше свой.

Поэтому рекомендую наш. Не дорого, удобно. 4 звезды. И заменить теперь клапан на один тык.

Вода не подтекает. Если час унитазом не пользоваться, то сам слив даже не влажный, а сухой.

Конечно, сей отзыв ажиотажа не вызовет, но кому-то пригодится.

Еще сантехника.

Гибкий гусак — половина проблем, плюс удобный однорычажный вентиль.

Почти немецкий кран по российской цене. Однорычажный Orange Leoni.

Арматурой называют детали, которые
создают условия для работы сливного бачка унитаза. Исходя из того, настолько четко срабатывает арматура при подаче и
сливе воды, определяют надежность работы унитаза.

Арматура для сливного бачка: виды, характеристики

В зависимости от выполняемых функций, арматуру
делят на два типа:

1. Запорную. Она отвечает за заливку воды в бачок и блокировку его после
   заполнения.
2. Сливную. С её помощью спускают воду и обеспечивают перекрытие слива до
   наполнения бачка.

Оба этих вида, несмотря на взаимосвязанность, работают автономно, но если один вид арматуры выходит со строя, итог один — протечки воды или её неподконтрольное вытекание.

Особенности запорной арматуры

Набор запорной арматуры состоит из:

1. Сливного механизма, состоящего, в свою очередь, из сифона с крышкой и прокладки. Последняя деталь разделяет сливную трубу и накопительный резервуар.
2. Рычага регулирования струи. К водопроводной трубе его подсоединяют через шаровой кран.
3. Поплавка, координирующего заполнение бачка. С устройством слива он связан рычагом.

Работает запорная арматура по следующей схеме:

• в бак подается вода;
• поплавок поднимается до установленного уровня;
• рычаг оказывает воздействие на запорный клапан и блокирует поступление жидкости из водопровода.

При сливе поплавок занимает нижнее положение, а рычаг открывает путь для поступления воды в ёмкость из водопровода. Исходя из способа ввода воды, различают запорную арматуру боковую и нижнюю.

Боковая арматура для сливного бачка

Резервуары с боковым подводом оснащены двумя
отверстиями, одно из которых закрыто заглушкой. В одних моделях унитазов слив
осуществляется посредством бокового рычага, в других — при помощи верхней
кнопки.

Работа боковой арматуры сопровождается довольно
большим шумом, устраняют который путем применения удлиненного наливного шланга.

Конструкция слива состоит из следующих элементов:

• впускного клапана;
• спускового устройства;
• рычага с поплавком;
• заливной ёмкости;
• рычага, управляющего спусковым
  устройством.

Плюсом арматуры с боковой подводкой является простота конструкции. Её легко ремонтировать, не нужно сильно уплотнять место подключения наливного шланга, стоимость её сравнительно невысокая.

Механизм слива работает следующим образом:

1. При активации кнопки возникает тяга. Под её воздействием сливной клапан открывается.
2. Вход в сливной механизм блокируется и осуществляется слив.
3. При достижении наименьшего уровня воды, в бачке перекрывается слив путем закрытия выпускного механизма.
4. Поплавковое отверстие открывается.
5. После возвращения на место вертикального клапана, перекрывается спускной проход.
6. Уровень воды понижается, и поплавок опускается, освобождая путь для наполнения сливного бачка.
7. При достижении максимального уровня жидкости и подъёме поплавка, перекрывается кран, приостанавливая поступление воды.

Арматура для бачка унитаза с нижней подводкой

Нижняя арматура включает следующие элементы:

1. Поплавок. Его роль — ограничение уровня воды в бачке.
2. Направляющая. По ней движется поплавок.
3. Спусковое устройство. В него входит стакан, в который при смыве унитаза опускается поплавок и тяги, связанной одним концом с поплавком, а другим с элементом для запора жидкости.
4. Мембранный клапан.

К преимуществам арматуры этого вида относится отсутствие шума при наполнении бака водой. Конструкция нижней арматуры предельно проста, следовательно, служит она долго. Конструктивно она устроена так, что наливной шланг можно спрятать.

Работает нижняя арматура по такой схеме:

1. Когда из бачка спускают воду, поплавок по направляющей уходит вниз.
2. Тяга сообщает усилие, провоцирующее запирание клапана. Вода в
   накопительный резервуар не подается.

Отличительной особенностью этой арматуры является прямая зависимость мембранного клапана от качества, поступающей в бачок воды. В идеале она должна проходить предварительную фильтрацию, в противном случае возможно засорение деталей. В этом случае затрудняется подачи воды в резервуар.

Эстетичность конструкции — несомненный плюс арматуры для бачка унитаза с нижней подводкой, но при его ремонте приходится столкнуться с некоторыми трудностями. Они связаны с неудобным расположением арматуры.

Запорные элементы выходят со строя из-за
нарушения герметичности поплавка, в результате чего происходит его затопление.
Жидкость в накопительный резервуар поступает постоянно и через переливную трубу
сбегает в унитаз.

Протечка возможна в зоне подключения из-за слабой фиксации гайки или по причине повреждения резиновой прокладки.

Как выбрать арматуру для сливного бачка унитаза

Главное требование к арматуре бачка — долгий срок службы без ремонта. При покупке унитаза следует заглянуть в бачок или попросить продавца-консультанта показать арматуру отдельно.

Основные рекомендации при покупке унитаза

Специалисты советуют придерживаться следующих правил:

1. Не выбирать сложные механизмы. У них чаще бывают неисправности, а ремонтировать их непросто. Конструкция должна быть простой и предельно понятной.
2. Лучше выбирать конструкции с фиксацией поплавка и клапана для дозирования подачи жидкости к боковой стенке. Нижний подвод — слабое место, здесь чаще всего возникают протечки.
3. Выбор эксклюзивного варианта арматуры — не очень удачное решение. Типовую конструкцию ремонтировать легче, в случае необходимости, её можно просто заменить.
4. Большое значение имеет качество пластмассовых деталей. Материал должен обладать достаточной прочностью, устойчивостью к скачкам температуры, механическим нагрузкам.
5. Следует обратить внимание на торговую марку. Бывает, что недорогие модели от неизвестного производителя имеют брак.

Выбрав компакт-вариант сливного бачка, следует быть готовым к тому, что могут возникнуть сложности с заменой арматуры. Часто мембраны импортного производства не рассчитаны на воду с агрессивными примесями, что в реальных условиях приводит к быстрому их износу.

Выбор по конструктивному исполнению
арматуры слива

У разных моделей сливная арматура отличается
конструктивным исполнением. Есть кнопочные варианты полного слива, некоторые
модели оснащены двумя режимами спуска, специальной функцией, позволяющей
прерывать спуск воды.

Двухрежимная кнопка — аналог клавиши. В одной из
позиций она выпускает жидкость полностью, в другой — только часть. Функция
спуска с прерыванием позволяет как перекрыть слив, так и разблокировать его.

Материал арматуры

Большинство арматуры изготовлено из полимерных
материалов. Свойства входящих в них составляющих определяет долговечность и
качество работы механизма.

Металлическая арматура является наиболее прочной, стойкой к механическим воздействиям. Производители используют цельный вариант такой арматуры исключительно в элитных моделях. Раздельную систему можно встретить в любом унитазе.

В современных моделях смывных бачков
долговечность арматуры в основном зависит от срока службы элементов из резины и
от влияния на них воды разной жесткости. Замена этих деталей позволяет
эксплуатировать арматуру и в дальнейшем.

Установка и замена сливной арматуры

Прежде чем приступить к монтажу или замене арматуры нужно подготовить необходимые инструменты: трубный и другие ключи, пассатижи. В качестве дополнительных материалов требуется уплотнительная лента, прокладки разных диаметров, гибкие патрубки. Если в бачке имеется два отверстия, потребуется декоративная заглушка, чтобы закрыть неиспользуемое отверстие.

Часть арматуры устанавливают ещё до монтажа бачка, а после другую часть. Первый этап предусматривает установку основы сливного механизма. Фиксируют её при помощи пластмассовой гайки. Далее, на гайку надевают резиновую уплотнительную прокладку и крепят собственно бачок.

Следующий шаг — монтаж устройства, ответственного
за поступление воды и подключение рукавов от водопровода.

В ходе установки обязательно регулируют поплавок, рычаги, клапан. Выставляют поплавок так, чтобы он обеспечивал нужный для слива объём воды. Поплавок из пенопласта регулируется просто — его перемещают по планке. Пластиковый — путём изменения угла между планками.

Как выглядит установка арматуры можно посмотреть в следующем видео:

Ремонт арматуры для унитаза

Сливной бачок ломается не так уж редко. При этом
не обязательно вызывать сантехника, изучив принцип действия арматуры, можно
устранить неисправности самостоятельно.

Основные неисправности

Среди возможных дефектов чаще всего встречаются:

• большой расход воды;
• протечка;
• слабый слив;
• выработка прокладок.

Недостаточный слив может наблюдаться в результате
непроходимости сливного канала.

Протечка может объясняться прибавлением воды
через перелив либо износ поплавка. В случае перелива арматуру настраивают на
умеренное потребление воды. Для этого изгибают рычаг или выполняют регулировку
крепежного винта. Во втором случае поплавок утяжеляют, добавляя металлические
подвесы или меняют его на новый.

Устранение неисправности впускного
клапана

В этом узле чаще всего наблюдается нарушение
качества запирания. Происходит это из-за срабатывания эластичной манжеты или
резиновой пробки. Для ремонта выпускной клапан необходимо снять. Перед этим
перекрывают кран и сливают из бачка воду. Далее, вывинчивают кнопку слива,
снимают крышку, отвинчивают гайку накидную, посредством которой клапан
прикреплен к проходной втулке.

Клапан имеет на обратной стороне небольшое
коромысло, оно связано с рычагом поплавка или штангой. В этом месте кроется
проблема клапана любого вида. Чтобы устранить неисправность предпринимают
следующие шаги:

1. Приводной рычаг выводят из зацепления с этим коромыслом.
2. Само коромысло удаляют. Как правило, оно закреплено в корпусе клапана парой штифтов.
3. Проверяют состояние пробки, запрессованной в пластиковый стаканчик, находящийся на противоположной стороне коромысла. Её вынимают и поворачивают к носику подачи воды ровной стороной. Если это уже когда-то делали, пробку разрезают, при этом получается два ровных торца. Половинки складывают и запрессовывают в стакан обратно.

Клапаны мембранного типа теряют
герметичность, когда резиновый диск деформируется, причиной может быть и
недостаточное давление поплавка на клапан. В этом
случае регулируют стакан, располагая его ниже. Есть и другой вариант — к
поплавку снизу подсоединяют кубик из пенопласта. Когда эти действия не дают
нужного результата, меняют мембрану.

Устранение неисправности кнопки

В этом узле может возникнуть заклинивание, неудовлетворительный ход, полное неподчинение воздействию. В старых моделях кнопка работала путем её воздействия на зубчатую рейку. Последняя передавала движение шестерне, на которой закреплен длинный рычажок. На конце рычага закреплена цепочка, через которую осуществлялся подъём мембраны. Проблему устраняли через более сильное натяжение цепочки. Зубья на рейке также могли сработаться. Для устранения неисправности её поворачивали тыльной стороной.

Современные сливные клапаны оснащены рычажным
механизмом, являющимся более надежным. Возможна только его неправильная
центровка. Чтобы избежать этого резьбу на корпусе клапана слива располагают
точно по центральной оси отверстия. Если это условие нарушено, верхнюю упорную
пластину микролифта смещают в нужную сторону.

Причина такой неполадки, как непоступление воды в
бачок, замусоривание участка клапана в самом узком месте. В этом случае бачок
следует опорожнить, а клапан совместно с поплавком и рычагом откручивают. Затем
с помощью иголки прочищают узкий проход, через который жидкость заходит в
бачок.

Остатки мусора промывают, предварительно открыв
вентиль входного патрубка. Если вода проходит свободно, вентиль закрывают и все
элементы устанавливают на место.

Если нужно выполнить замену любой детали
арматуры, лучше взять негодный элемент в магазин. В этом случае можно
приобрести деталь полностью идентичную сломанной.

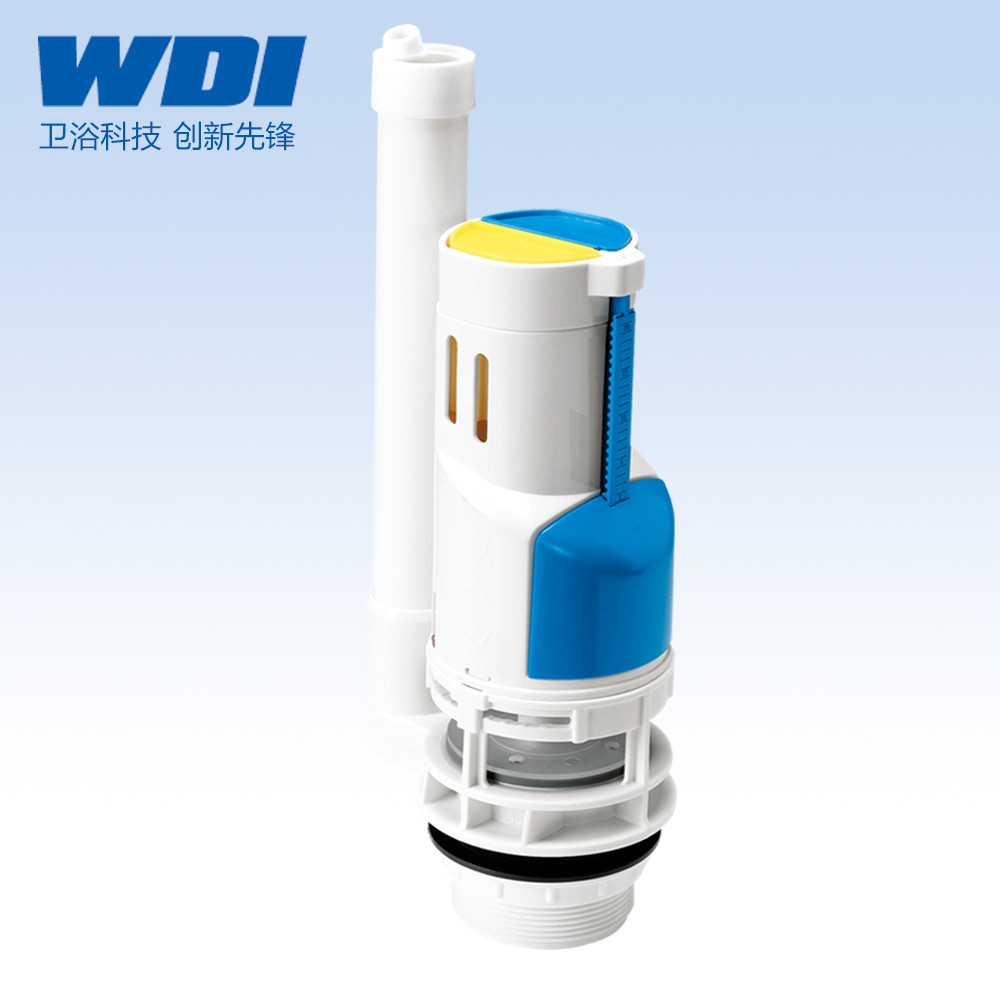

Регулировка и настройка сливной арматуры

Нижнюю арматуру регулируют путём вращения настроечного винта. Он устанавливает положение поплавка по относительно тяги. Для максимального наполнения ёмкости винт проворачивают против часовой стрелки. Если требуется минимальное наполнение — выполняют регулировку по часовой стрелке.

Путём перемещения камеры поплавка вдоль штанги настраивают уровень жидкости в бачке. Когда рычаг имеет повышенный размер уровень можно повысить и наоборот. Для этого достаточно отвинтить крепежный винт, установить его в нужной позиции и зафиксировать.

Поплавок можно переместить по зубчатой пластмассовой
тяге. Уровень воды в моделях с металлической штангой можно изменить, подогнув
штангу в нужную сторону.

Освоив принцип устройства сливного бачка, можно разобраться со всеми проблемами своими силами. Даже если поломку будет устранять сантехник, можно оценить и принять его работу. Решая, какую арматуру выбрать, следует помнить, что механизмы с верхним подключением дешевле, проще, а нижняя подводка также может быть надежной, если соблюдены все правила установки.
