Частенько для тестирования и всевозможных экспериментов требуется блок питания. У меня есть самодельный. Конечно, и тяжеловат, и характеристики слабоваты. К тому же уж очень он ненадёжен на низких напряжениях (в силу своей схемотехники). Но меня он всегда выручал. Сейчас лежит на работе.

Ему на замену и взял. Обзор был.

Выбрал версию БП на 30В/10A. Объясню почему. Свыше 30В мне по жизни никогда не требовалось. Большинство схем работает до 12В. Ток 10A выбрал по максимуму, амперы вообще никогда лишними не бывают.
В обозреваемом БП привлекло привычное управление (грубо, точно), приятный внешний вид, простота исполнения. Он мне напомнил мой самодельный БП, только в более качественном исполнении.
Быстренько пробегусь, как доставили.
Картонная коробка универсальная под несколько моделей, выглядит бедно. С одного бока пределы регулировки для различных моделей, с другого — наклейка с конкретным названием и указанием предела регулировки по току и напряжению.

Блок питания упакован супер.

В комплекте шли:
— блок питания;
— кабель сетевой;
— кабель выходной с крокодилами (для подключения нагрузки);
— инструкция на английском языке.
Всё в пакетах кроме инструкции.

А теперь немного поподробнее.
Блок питания Wanptek KPS3010D.

Шнур питания, как у компьютеров.

Кабель выходной с крокодилами длиной 77см (для подключения нагрузки).

И инструкция на английском.

На сайте магазина имеются краткие характеристики возможностей прибора:

Specifications:
Input Voltage: AC 110V,60Hz(US) / 220V,50Hz(EU) (Optional)
Voltage setting switch is at the back.
Output Voltage: 0 ～ 30V
Output Current: 0 ～ 3A / 5A / 10A (Optional)
Plug Type: US / EU (Optional)
Voltage Resolution: 0.1V
Current Resolution: 0.01A
Ripple Voltage: Vpp≤1%
Power Effect: CV≤1%+10mV
Effect of Load: CV≤1%+10mV
Digital Display: 3 LED Digital Display
Ripple Noise: ≤1 MV
Voltage Display Precision: ±1% + 1 digits
Current Display Precision: ±1% + 2 digits
Operating Environment: -10～45℃/14～113℉ Rh≤90%
Storage Environment: -20～60℃/-4～140℉ Rh≤80%
Item Size: Approx. 80 * 230 * 165mm / 3.1 * 9.1 * 6.5in
Item Weight: Approx. 1448.4g / 51.1oz
Package Size: Approx. 28.5 * 11.5 * 20cm / 11.2 * 4.5 * 7.9in
Package Weight: Approx. 1833g / 64.6oz

А это ссылка на сайт производителя:

www.wanptek.com/ProductShow.asp?ID=120
Там же указаны другие модели с характеристиками.
Модель/Выходное напряжение (В)/Выходной ток (А)/Разрешение (V)/Разрешение (A).

Блок питания немаленьких размеров.

Взвесил. Почти полтора килограмма.

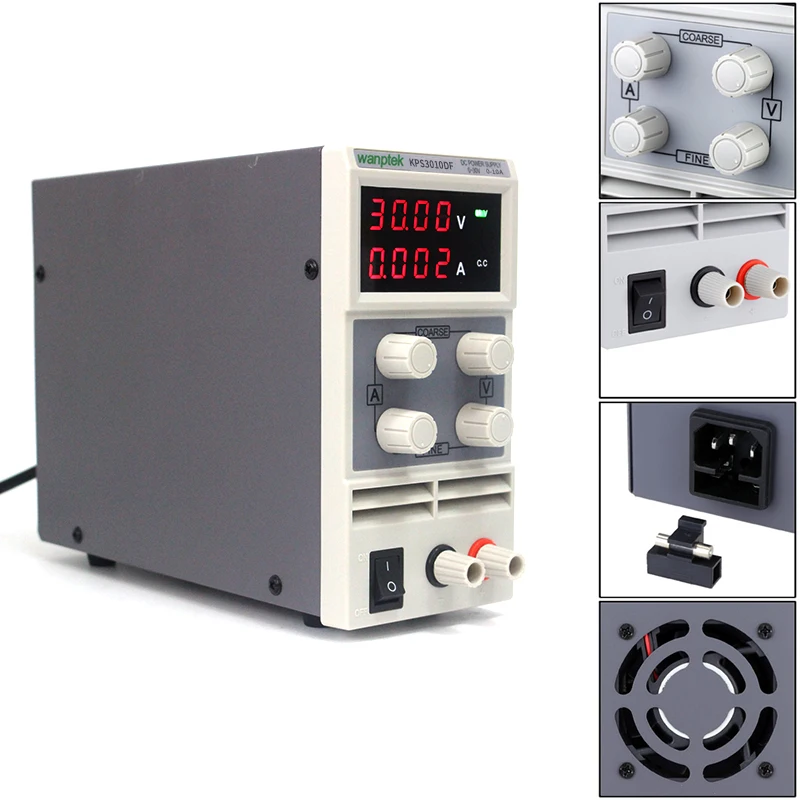

Все надписи, нанесённые на прибор, интуитивно понятны.

На индикаторе защитная плёнка. Название и номер модели сверху Wanptek KPS3010D. Расшифровывается просто 30В 10А.
Предусмотрено по две регулировки тока и напряжения, грубая (coarse) и точная (fine).
В нижней части сетевой выключатель и контакты для подключения к регулируемому (0-30В) напряжению.
К выходным контактам можно подключить не только вилочные клеммы, но и «бананы».

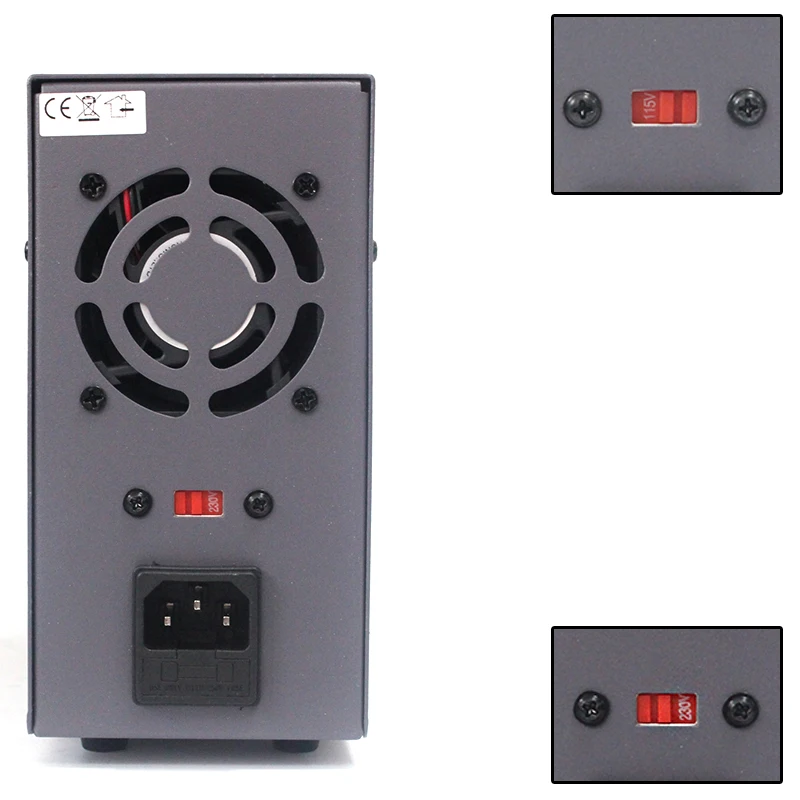

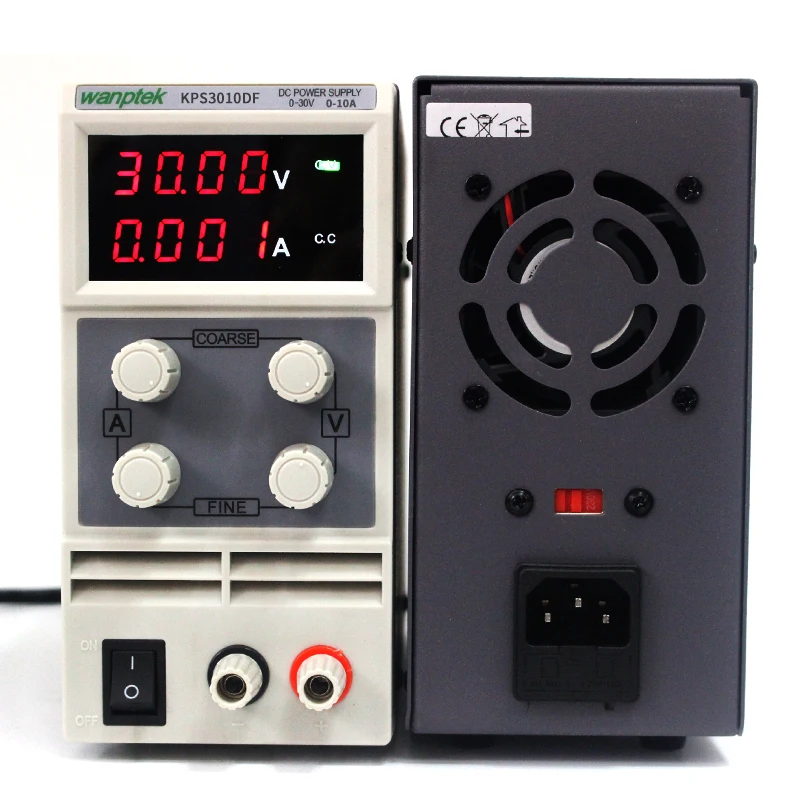

Сзади разъём для подключения сетевого шнура и переключатель сетевого напряжения (115-230В).
Там же расположено отверстие вентилятора охлаждения. Заявлено, что вентилятор с низким уровнем шума, с контролем температуры и интеллектуальным охлаждением. Слышно, что кратковременно включается, когда щёлкаешь кнопкой сети. В работе так ни разу и не увидел, видно сильно не нагревался (БП).

В разъёме для подключения сетевого шнура спрятан предохранитель (3А250В).

Снизу блока резиновые (пачкают) ножки и вентиляционные отверстия.

Разборка.
Чтобы разобрать, необходимо открутить три винта и один саморез с одной стороны и тоже самое с другой.

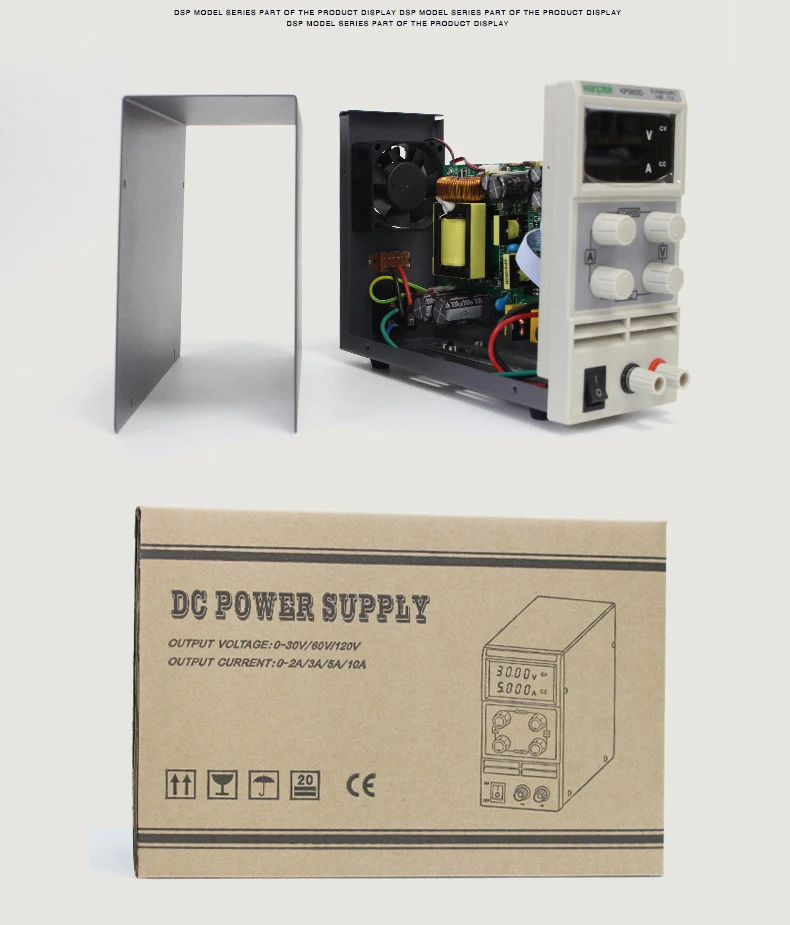

Сверху блок питания накрывает П-образная металлическая крышка. Её и снимаю.

Массивная алюминиевая пластина играет роль радиатора.
Чтобы исключить все возможные недоразумения в будущем, отключил переключатель напряжения 115В/230В. Там всё просто, при 230В он в разомкнутом состоянии. Просто вынул разъём из платы.

Это блок управления.

Можете рассмотреть всё детально.
TM1638 – самая большая, но не самая главная микросхема. Предназначена для управления семисегментными матрицами-индикаторами (светодиодами, клавиатурами). Микросхема позволяет подключать до восьми(!)семисегментных матриц-индикаторов. На индикаторах явно сэкономили.

А это плата собственно блока питания.

По входу сетевой фильтр, далее диодный мост KBL610 (6А 1000В) и два конденсатора 330мкФ*200В.

По вторичке после выходных диодов следует мощный дроссель и четыре фильтрующих кондёра по 1000мкФ каждый (попарно). Между парами два проволочных шунта.

Два MOSFET ключа K3569 в пластиковом полностью изолированном корпусе и сдвоенный диод Шоттки MBR30200PT (надписи едва читаемы)

через прокладку из слюды прикручен к мощному радиатору в виде толстой алюминиевой пластины. Между ключами и диодами радиатора в кучке термопасты расположен термодатчик, в качестве которого диод, очень похожий (по форме) на наш КД522.

Ну а управляет всем этим TL494, расположена она уже на плате управления (на передней панели).
Управление.
Управление интуитивно понятное. Предусмотрено по две регулировки тока и напряжения, грубая (coarse) и точная (fine).

Тестирование.
Сначала я проверил, как точно блок питания показывает выходное напряжение. Для этого я прогнал его по всему диапазону.

Точность очень высокая. Но есть один очень существенный нюанс. Его не учитывать нельзя. Индикатор трёхразрядный. Всего три значащие цифры. И одна из них (первая) неполноценная, меняется от 0 до 3. Три цифры – это очень мало. Именно поэтому мы не видим изменения показаний, когда меняется напряжение за пределами этих трёх цифр.

Основная погрешность прибора именно в этом.
Все замеры свёл в таблицу. Я не стал записывать показания через каждый вольт. Картина ясна и по тем замерам, что сделал. Повторюсь. Из-за малоразрядности индикатора при изменении выходного напряжения он продолжает показывать одинаковые значения. Не хватает четвёртой цифры, которая должна меняться в данный момент. Это недостаток всех блоков питания (а точнее вольтметров) с тремя разрядами. Именно поэтому в таблице присутствует диапазон у образцового прибора.

Но выход есть (выход всегда есть, как минимум два). Можно ориентироваться на момент перескока последней значащей цифры. Сразу после него (перескока) показываемые значения совпадают с образцовкой.

По току тоже проверил.

Показаниям можно доверять. Но нюансы те же.

При нагрузке свыше 30Вт начинает едва слышно попискивать.
10А тоже проверил. Блок питания держит, но нагрузочное сопротивление начинает сильно раскаляться.

Проверил пульсации. Иногда это очень важно. Это при нагрузке 24В 2,4 А.

Переключатели осциллографа 50мВ/дел. и 5мкс/дел.
Пришло время пояснить значение заголовка: почти лабораторный.
Блок питания может стабилизировать на выходе как ток, так и напряжение. Но стабилизация тока (отсечка) своеобразная. Если после того как была установлена отсечка по току, резко приподнять (ручкой настройки) напряжение на выходе, то ток может (ненамного) выйти на некоторое время за пределы регулировки. Это учитывать обязательно надо. Поэтому при настройке отсечки по току сначала выводим регулятор на ноль. Затем выставляем напряжение (с запасом). А уже после этого регулируем выходной ток. И никаких «резких» движений. До лабораторного не дотягивает скоростью реакции.
Частенько экспериментирую со светодиодной продукцией из Китая. Этот блок питания пришёлся как нельзя кстати. 100Вт-ная матрица как пример. Можно и больше ток дать. Но тогда на снимке почти не видно блока питания.

Пора подводить итоги.
Плюсы:
+ Высокий КПД.
+ Большой диапазон входных напряжений.
+ Нечувствительность к качеству электропитания (220В).
+ Малые габариты и масса.
+ Качественная сборка.
+ Удобное управление.
+ Блок питания обеспечивает достаточно точные показания во всем диапазоне напряжения и токов.
Минусы:
— Импульсные помехи. Применение импульсных БП для некоторых видов аппаратуры под вопросом.
— Малая разрядность индикатора.
— Не любит резких движений (может не успеть:))
На этом всё.
Надеюсь, хоть кому-то помог.
Удачи всем!

Ещё несколько фото:

Блок питания с регулировкой напряжения и тока 30V 10A, с виду лабораторный, а на деле…
Когда-то у меня не было вообще никакого лабораторного БП, в этой роли выступали какой-нибудь транс(50Гц), какой-нибудь выпрямитель, и стабилизатор на скорую руку. Потом весь этот соединенный проводами хлам я решил объединить в одно целое, добавил стабилизатор на полевом транзисторе, вот до стабилизатора тока так и не дошло. В таком виде это все дошло и до настоящего времени. Был там и самодельный вольтметр на светодиодном индикаторе, потом ж/к вольтметр из ненужного тестера DT830, но он сгорел почему то. И вообще, в нем есть всплески напряжения на выходе, когда либо включаешь, либо выключаешь БП кнопкой питания по первичке. Когда ко включенному подключаешь нагрузку, то все нормально. Я это обнаружил осциллографом, когда по непонятной причине сгорела атмега на испытаниях.

Появилось желание купить серийно выпускаемый.
Изначально планировал взять версию такого же 30V 10A БП, но с 4-разрядной индикацией(KPS3010DF), но по обстоятельствам «непреодолимой силы» пришлось довольствоваться упрощенным вариантом. 10A выбрал потому, что когда-то экспериментировал с 12V преобразователями, там амперы лишними не были. Есть сайт www.wanptek.com, где можно найти описание этого и других их БП.
Почему купил именно этот? Вначале я, конечно, читал и про Gophert’ы, MCH-K305D а также разные варианты БП на 50Гц трансформаторе.
Последние я откинул сразу, на сегодняшний день мне они кажутся неэффективными, с большой массой и бесполезным рассеиванием мощности в виде тепла в атмосферу. MCH-K305D не нравились из-за многооборотных регуляторов. Gophert’ы дороги, да и управление у них оставляет желать лучшего, выходные клеммы вообще сзади, как и кнопка включения(в более мощных моделях уже спереди, но и стоят они слишком дорого). Второй энкодер там не помешал бы. Мне показалось, что они позиционируются скорее как универсальные источники питания под редко изменяемые задачи по нагрузке(когда настраивать приходится не часто). В обозреваемом БП привлекло привычное управление(грубо, точно), приятный внешний вид, компактность(когда распаковал и достал из коробки удивился, мне казалось будет несколько больше).

БП сразу идет с проводом с евровилкой.В комплекте также провод для подключения нагрузки длиной 80 см. Сопротивление каждого из двух 20 mOhm, при 10A на каждом падает по 0,2V и рассеивается суммарно 4W тепла. Разъем переключателя 110/220V выдернул с платы, он при 220V разомкнут — на всякий пожарный…
Пульсации очень маленькие.

Напряжение выставляется довольно точно(насколько я могу доверять VC9808). Каким то целенаправленным исследованием работы источника питания я не заморачивался. Так, по ходу дела смотрел, как он ведет себя в той или иной ситуации. Никакого другого лабораторного БП у меня не было, функцией ограничения тока я также избалован не был, поэтому потестировал, как это работает.
В качестве нагрузки использовал два мощных резистора ПЭВ по 5 Ohm, соединенных последовательно. Один из них вручную закорачивал в режиме ограничения тока(CC), т.е. имитировал скачкообразное изменение тока при заданных CV напряжение 29.5V CC ток 1A.

Потом просто включал кнопкой питания БП при тех же заданных CC и CV, мне был интересен выброс. При выключении никаких всплесков нет.

Далее посмотрел, не скачет ли напряжение при заданном CV 10.2V(ток не ограничен). Не заметил ничего.
Включение БП при тех же условиях. Как видно, здесь уже видно, как сначала напряжение подымается до 9.77V, потом проваливается до 9.14V и после уже, в течение нескольких сотен mS, выходит на рабочий режим до 10.2V.

Ради интереса посмотрел, как ведет себя схема ограничения тока при подключении 5мм светодиодов. CV 6V CC 0.02A — при подключении светодиод зажигается на токе в несколько раз превышающем заданный, потом через секунд 6 гаснет до заданного, и примерно через 0.5-1 сек. вспыхивает красный индикатор перехода в режим CC. При CV 10V и CC 0.02A светодиоду хана мгновенно. Я не специалист, для меня это просто хобби, но мое мнение, это скорее БП с функцией защиты самого БП от выхода из строя, но не как не полноценный лабораторник. Так у него реализована обратная связь. Мне представляется лабораторный БП импульсным, но на выходе должна быть линейная стабилизация.
Протестировать БП на максимальной для него мощности не удалось, не нашел такой нагрузки. Хотел зарядить АКБ от трактора током 9А, но пока хозяин не просил. При включении БП вентилятор неслышно стартует и моментально затихает. И в дальнейшем я его никогда не слышал. На youtube можно найти видео по фразе «Обзор Лабораторный блок питания KPS305DF 30В 5A» (с 4-х разрядной индикацией), оно не мое, просто для визуальной оценки.
Для любителей «расчлененки». БП выполнен по схеме полумоста, на основной плате можно увидеть диодный мост KBU808, фильтр по питанию, электролиты по 330uF/200V, силовой трансформатор(размеры сердечника 35x42x12mm), 2x MOSFET ключа K3569(R 0.54 Ohm, 40A, 600V) в пластиковом полностью изолированном корпусе TO-220FPAC и сдвоенный диод Шоттки MBR30200PT(30A, 200V) в TO-247AD корпусе через прокладку из слюды. Между ключами и диодами радиатора касается просто через термопасту термодатчик, в качестве которого использован диод наподобие нашего КД522. Также на данной плате расположен вспомогательный источник питания на TNY277, ТГР затворов ключей, а по вторичной стороне после выходных диодов следует дроссель(внешний D=27mm, h=11,5mm), 2x электролита 1000uF/35V, два шунта из проволоки(по минусу), небольшой дроссель(по плюсу) и снова 2x электролита 680uF/35V. Ну а рулит всем этим TL494, расположена она уже на плате управления на передней панели. Остальное можно рассмотреть на снимках, оставлю без комментариев.

На мой взгляд, сделано все прилично, единственное, что я заметил, это что половина жил на концах выходных проводов были не запаяны в наконечник, а торчали наружу. И термопасту наносили второпях каплями, не размазывая по поверхности корпуса транзистора(ов). Кожух корпуса прикручивается на винтах, за исключением двух у индикатора — там саморезы, которые с первого раза съедают токий пластик(1мм), поэтому в дальнейшем сидят для вида, не более.

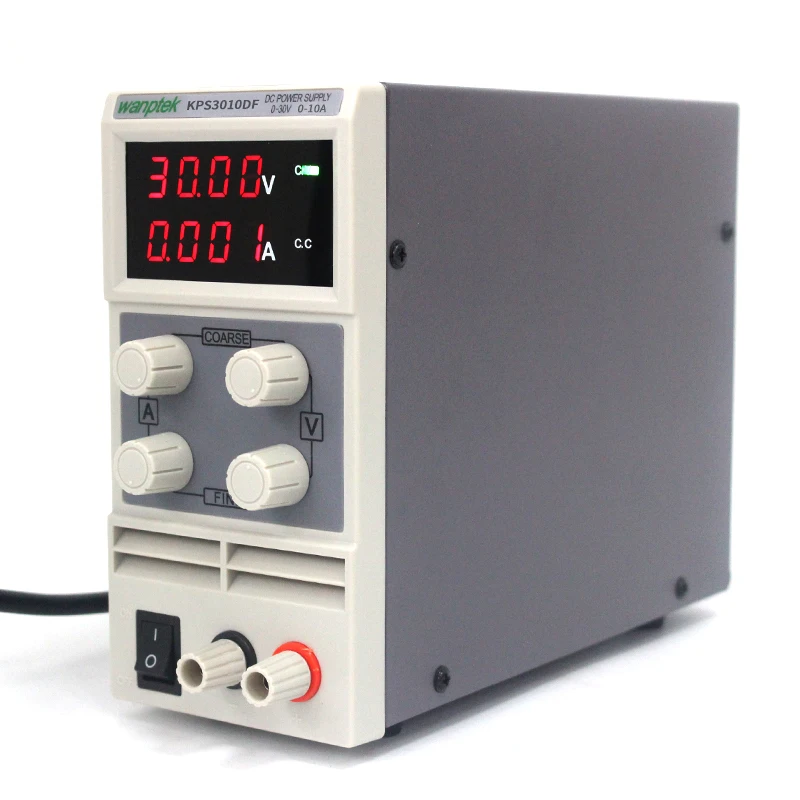

Wanptek KPS3010DF это блок питания постоянного напряжения выполненный в компактном корпусе и оснащённый удобной панелью управления. Подойдёт как для любителей радиотехники так и для профессионалов своего дела. Печатная плата прибора содержит в себе узлы и детали обеспечивающие хорошие выходные характеристики. Что бы продлить ресурс компонентов в прибор встроен малошумный вентилятор охлаждения управляемый микропроцессором. Задать выходные параметры напряжения и тока можно регуляторами грубой и тонкой настройки. Точность задания напряжения 0,01 В, а тока 0,001 А. Для поддержания выходных параметров в точности заданным в прибор включена стабилизация по току и напряжению. Данный прибор послужит источником питания для радиолюбительских конструкций, телефонов, ноутбуков и много другого.

Характеристики лабораторного блока питания:
Количество каналов — 1
Выходное напряжение — 0 — 30 В (регулируемое)
Выходной ток — 0 — 10 А (регулируемый)
Мощность — 300 Вт
Регулировка источника CV ≤ 1% + 10 мВ
Регулировка нагрузки CV ≤ 1% + 10 мВ
Пульсация ≤ 1% В
КПД ≥ 89%
Точность ± 1% + 2 цифры
Разрешение 0.01 В, 0.001 А
Защита от перегрузки по току, перегрева, короткого замыкания

Общие характеристики:
Дисплей 2 светодиодных, 4-разрядных дисплея
Встроенный вентилятор охлаждения есть
Рабочая температура от -10°С до 45°С
Температура хранения от -20°С до 60°С
Относительная влажность < 90%

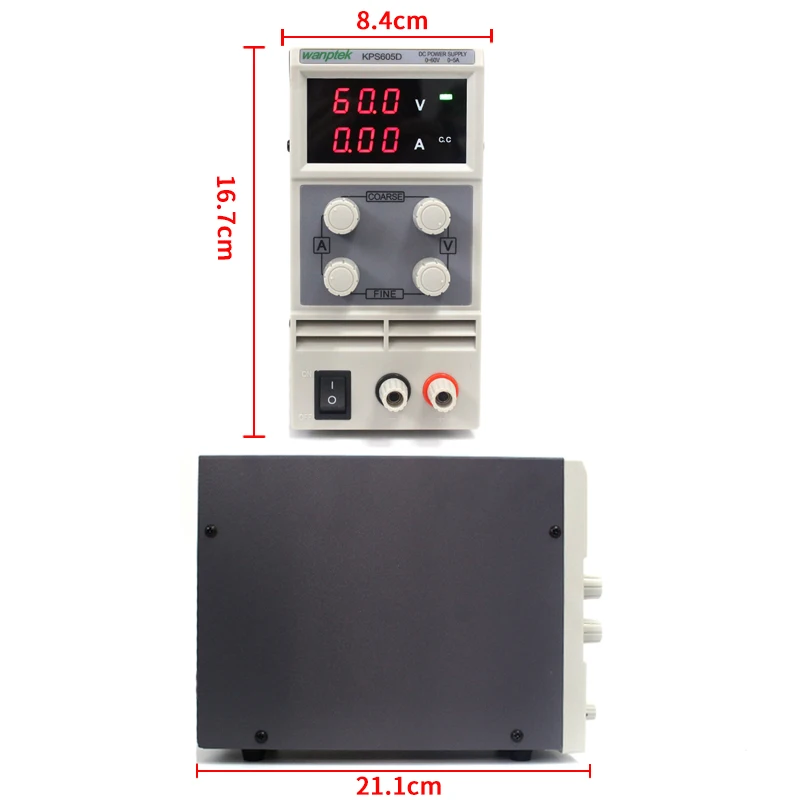

Габариты 220 х 165 х 81 мм
Вес нетто 1450 г

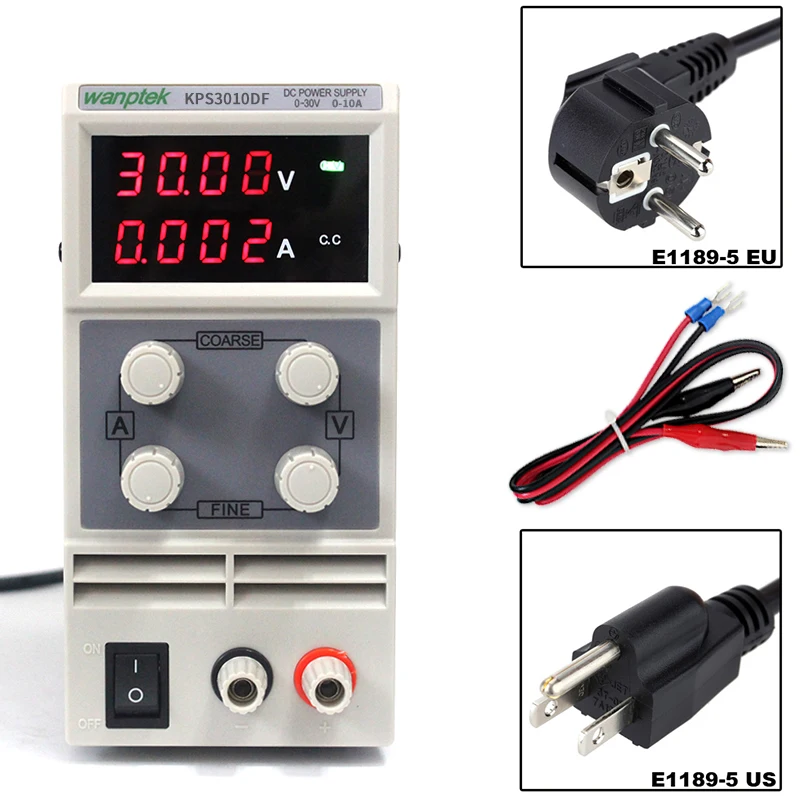

Комплектация:
лабораторный блок питания Wanptek KPS3010DF – 1 шт
кабель питания – 1 шт
щупы – 1 шт
инструкция по эксплуатации – 1 шт

Описание

Wanptek KPS3010DF 0-30 V/0-10A 110 V-230 V 0,1 V/0.001A Цифровой Регулируемый переключатель DC источник питания mA дисплей

KPS серия представляет собой один набор выходных данных, высокоточный двойной дисплей переключатель постоянного токаКраткое описание:

Поставка.

Машины имеют полную функцию защиты, с высокой производительностью,

Низкий уровень шума, высокая стабильность, светильник вес и небольшой объем и т. д.

Защита от ограничения тока может сделать источник питания KPS и нагрузку от случайных повреждений.

Блок питания серии KPS с низкой температурой, низкий шум вентилятора охлаждения.

Особенности:

1. Имеет полную функцию защиты

2. Высокая эффективность, низкая пульсация, небольшой объем, вес на светильник

3. Двойной дисплей напряжения, тока и высокой точности

4. Стабилизация напряжения, ограничение тока, простая работа

5. Двойной вход напряжения и удобный выбор

6. Контроль температуры вентилятора тепловыделение, низкий уровень шума

7. Двойной потенциометр более точная регулировка

Технические показатели:

Вход напряжение: AC 110 V/220 V/50/60Hz

Выходное напряжение: 0-30 в

Выходной ток: 0-10 А

Напряжение: 0,01 в

В настоящее время разрешение: 0.001A

Эффект мощности: CV≤1 % + 10 мВ

Эффект нагрузки: CV≤1 % + 10мв

Пульсация и шум: Vp-p≤1 %

Точность отображения напряжения: ± 1% + 1 цифра

Точность отображения тока: ± 1% + 2 цифры

Вес нетто/брутто (кг): 1,4/1,7

Объем (мм): 81WX165HX220L

Рабочая среда: (-10-45) Rh <90%
