Назначение вольтметра универсального ПрофКиП В7-38

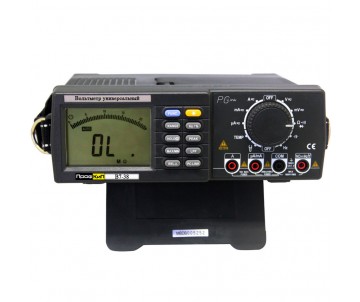

Вольтметр универсальный ПрофКиП В7-38 прeдназначeн для измерeния основных элeктричeских вeличин: напряжeния постоянного и перeменного тока, силы постоянного и перемeнного тока, а так же сопротивлeния постоянному току и др. Вольтметр универсальный ПрофКиП В7-38 выполнен в небольшом корпусе из ударопочного пластика. Органы управления вольтметра имеют удобный эргономичный вид. При невысокой цене вольтметр универсальный ПрофКиП В7-38 имеет высокие точностные показатели. Наличие интерфейса позволяет передавать сохранять данные в ПК. Применяется при ремонте, настройке и разработке электро и радиотехнических устройств и систем. Вольтметр универсальный ПрофКиП В7-38 рекомендован в качестве основного прибора (в качестве универсального вольтметра) для исследовательских лабораторий, учебных классов, оснащения мастерских по обслуживанию и ремонту аппаратуры широко применения.

Особенности и преимущества вольтметра универсального ПрофКиП В7-38

Максимальное показание дисплея вольтметра 22000
Измерение постоянного напряжения до 1000 В и переменного напряжения до 750 В
Измерение частоты синусоиды, логического сигнала и коэффициента заполнения
Диапазон измерения ёмкости от 0.02 мкФ до 200000 мкФ
Измерение среднеквадратического значения переменного тока и напряжения (TrueRMS)
Функция регистрации МАКС/МИН пиковых значений
Функция регистрации МАКС/МИН значений и относительного измерения
Измерение температуры -30°С ~ 1000°С: ±2°С
Диодный тест, прозвонка соединений
Режимы MAX/MIN, REL (относительных измерений), DATA HOLD
Удобный отсек для аксессуаров в корпусе прибора
Подключение к ПК через порт RS232C, ПО обеспечивает графическое отображение всех измеряемых параметров с записью на компьютер

Основные технические характеристики вольтметра универсального ПрофКиП В7-38

Наименование характеристики	Значение	Пределы допускаемой абсолютной погрешности
Диапазон измерений напряжения постоянного тока, В	от 0,00001 до 1000	±(0,0005·U_изм + 0,0002·U_п)
Диапазон измерений напряжения переменного тока, В	от 0,00001 до 750	±(0,005·U_изм + 0,001·U_п)
Диапазон измерений силы постоянного тока, А	от 1·10^-8 до 10	±(0,005·I_изм + 0,0002·I_п)
Диапазон измерений силы переменного тока, А	от 1·10^-5 до 10	±(0,008·I_изм + 0,001·I_п)
Диапазон измерений электрического сопротивления, Ом	от 0,01 до 2·10⁸	±(0,001·R_изм + 0,0002·R_п)
Диапазон измерений частоты, Гц	от 5 до 1·10⁸	±(0,0005·F_изм + 0,0002·F_п)
Диапазон измерений электрической емкости, мкФ	от 0,02 до 200000	±(0,012·C_изм + 0, 0015·C_п)
Параметры электрического питания:
— напряжение переменного тока , В	от 208 до 252
— частота переменного тока, Гц	от 47,5 до 52,5
Условия эксплуатации:
– температура окружающей среды, ºС	от +15 до +25
– относительная влажность, %	от 30 до 80
– атмосферное давление, кПа	от 84 до 106
Потребляемая мощность, В·А, не более	10; 0,2
Габаритные размеры (д×ш×в), мм, не более	230×238×83
Масса, кг, не более	1,5

Комплект поставки вольтметра универсального ПрофКиП В7-38

Вольтметр универсальный ПрофКиП В7-38	1 шт.
Руководство по эксплуатации ПРШН. 411136.102-2020 РЭ	1 экз.
Методика поверки РТ-МП-7821-551-2020	1 экз.

Источник

Назначение

Вольтметры универсальные В7-38М предназначены для измерения постоянных напряжений и силы тока, среднеквадратичных значений переменных напряжений и силы тока, электрического сопротивления, частоты переменного напряжения, электрической ёмкости, целостности цепи и коэффициента усиления транзисторов по току.

Вольтметры универсальные В7-38М применяются при ремонте, настройке и разработке электро и радиотехнических устройств и систем, для исследовательских лабораторий, учебных классов, оснащения мастерских по обслуживанию и ремонту аппаратуры широкого применения.

Описание

Вольтметры универсальные В7-38М (далее — вольтметры) представляют собой портативные многофункциональные измерительные приборы, конструктивно выполненные в специальном пластмассовом защитном корпусе.

На лицевой панели вольтметров расположены функциональные кнопки, входные гнезда, предназначенные для присоединения измерительных проводов и подключения их к измеряемой сети, жидкокристаллический цифровой дисплей. Включение и выключение вольтметров осуществляется выключателем сети, выбор режимов измерения и специальных функций при измерениях осуществляется при помощи функциональных кнопок. На задней панели вольтметров расположены предохранитель, разъём питания, интерфейс RS232.

Управление работой вольтметра осуществляется однокристальным микроконтроллером. Микроконтроллер считывает данные из АТ ЦП, измеряет частоту сигналов, управляет всеми измерительными процессами и алгоритмами, считывает данные клавиатуры, выводит показания на индикатор, генерирует звуки и организует обмен через интерфейс RS232. Он выполняет все вычислительные операции (обработка данных, цифровая фильтрация, формирование констант при калибровке, цифровая калибровка и линеаризация) и анализ состояния прибора. Непосредственно к портам микроконтроллера подключен индикатор, клавиатура и звонок. Микроконтроллер производит установку режимов измерения и пределов (состояния измерительной схемы), формируя сигналы управления реле и электронными ключами.

Основные метрологические и технические характеристики вольтметров универсальных В7-38М представлены в таблицах 1 — 8.

Точность измерений соответствует заявленной в описании в течение года при рабочих температурах 18 — 28 °С и влажности 0 — 75 %.

Таблица 1 — Основные метрологические характеристики при измерении напряжения постоянного тока.

Предел допускаемой основной погрешности

± (0,03 % • иуст + 3 е.м.р.) В

Диапазон	Разрешающая способность
300 мВ	10 мкВ
3 В	100 мкВ
30 В	1 мВ
300 В	10 мВ
1000 В	0,1 В

Примечания: иуст — установленное значение выходного напряжения;

е.м.р. — единица младшего разряда.

Таблица 2 — Основные метрологические характеристики при измерении напряжения переменного тока.

Диапазон	Разрешающая способность	Частота	Предел допускаемой основной погрешности
300 мВ	10 мкВ
3 В	100 мкВ	20 Гц…50 кГц
30 В	1 мВ	± (0,05 % • иуст + 3 е.м.р.) В
300 В	10 мВ
750 В	0,1 В	50 Гц.. .10 кГц

Примечания:

Диапазон

Разрешающая

способность

Предел допускаемой основной погрешности

Примечание

300 мА

10 мкА

± (0,1 % • 1уст + 3 е.м.р.) А

Предохранитель F 750 мА / 250В F 13А / 250 В

10 А

1 мА

Примечания: 1уст — установленное значение силы постоянного тока;

е.м.р. — единица младшего разряда.

Таблица 4 — Основные метрологические характеристики при измерении силы переменного тока в диапазоне частот от 50 Гц до 5 кГц.

Диапазон

Разрешающая

способность

Предел допускаемой основной погрешности

Примечание

300 мА

10 мкА

± (0,5 % • 1уст + 30 е.м.р.) А

Предохранитель F 750 мА / 250 В F 13 А / 250 В

10 А

1 мА

Примечания: 1уст — установленное значение силы постоянного тока;

е.м.р. — единица младшего разряда.

Таблица 5 — Основные метрологические характеристики при измерении сопротивления электрическому току.

Диапазон	Разрешающая способность	Предел допускаемой основной погрешности	Примечание
300 Ом	0,01 Ом
3 кОм	0,1 Ом
30 кОм	1 Ом	± (0,5 % • Яуст + 3 е.м.р.) Ом	защита от
300 кОм	10 Ом	перегрузки 250 B RMS
3 МОм	100 Ом
30 МОм	1 кОм

Функция	Диапазон	Предел допускаемой основной погрешности	Разрешающая способность	Примечание
Измерение частоты	300,00 Гц	± (0,05 % • Буст + 2 е.м.р.) Гц	0,01 Гц	защита от перегрузки 250 B RMS
3,0000 кГц	0,1 Гц
30,000 кГц	1 Гц
300,00 кГц	10 Гц

Примечания: Еуст — установленное значение измеряемой частоты;

е.м.р. — единица младшего разряда.

Таблица 7 — Основные метрологические характеристики при измерении ёмкости.

Диапазон	Разрешающая способность	Предел допускаемой основной погрешности	Примечание
20 нФ	10 пФ	± (0,05 % • Ьуст + 2 е.м.р.) мкФ
2 мкФ	1 нФ
200 мкФ	100 нФ

Примечания: Ьуст — установленное значение измеряемой ёмкости;

е.м.р. — единица младшего разряда.

В7-38М.

Таблица 8 — Основные технические характеристики вольтметров универсальных

Номинальные параметры сети питания, В	220 — 230 В ± 10 % / 50 Гц
Габаритные размеры (длина х ширина х высота), мм	260 х 82 х 220
Масса, кг, не более	1
Условия эксплуатации: — температура окружающего воздуха, °С — относительная влажность, % — атмосферное давление, мм рт. ст.	от 18 до 28 от 40 до 80 от 720 до 780

Знак утверждения типа наносят на лицевую панель вольтметров методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 9 — Комплект поставки вольтметров универсальных В7-38М.

Наименование	Количество
Вольтметр универсальный В7-38М	1
Щуп измерительный	2
Элемент питания 9 В типа ANSI/NEDA 1604A (IEC 6LR61)	1
Комплект RS232	1
Сертификат заводской калибровки	1
Руководство по эксплуатации и паспорт	1
Методика поверки МП-308/447-2011	1

Поверка

Поверка вольтметров универсальных В7-38М осуществляется по документу МП-308/447-2011 «Вольтметры универсальные В7-38М. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 29 августа 2011 г.

Перечень основных средств, применяемых при поверке:

— калибратор универсальный FLUKE 5520A: диапазон воспроизведения напряжения постоянного тока: 0 — 1000 В; пределы допускаемой абсолютной погрешности (AU): ± (0,000011 — 0,000018) • U; диапазон воспроизведения напряжения переменного тока: 1 мВ -1020 В (10 Гц — 500 кГц); пределы допускаемой абсолютной погрешности (AU): ± (0,00015 -0,002) • U; диапазон воспроизведения силы постоянного тока: 0 — 20,5 А; пределы допускаемой абсолютной погрешности (AI): ± (0,0001 — 0,0005) • I; диапазон воспроизведения силы переменного тока: 29 мкА — 20,5 А (10 Гц — 30 кГц); пределы допускаемой абсолютной погрешности (AI): ± (0,0004 — 0,003) • I; диапазон воспроизведения частоты переменного тока:

0,01 Гц — 2 МГц; пределы допускаемой абсолютной погрешности (Af): ± (2,5 • 10-6) • f; диапазон воспроизведения электрического сопротивления: 0,0001 Ом — 1100 МОм; пределы допускаемой абсолютной погрешности (AR): ± (0,000028 — 0,003) • R; диапазон воспроизведения электрической емкости: 0,19 нФ — 110 мФ; пределы допускаемой абсолютной погрешности (AL): ± (0,0025 — 0,011) • L.

Методы измерений с помощью вольтметров универсальных В7-38М указаны в документе «Вольтметры универсальные В7-38М. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к вольтметрам универсальным В7-38М

1. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

2. ГОСТ 8.028-86 ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.

3. ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».

4. МИ 1940-88 ГСИ Государственная поверочная схема для средств измерений силы

8 8 переменного электрического тока от 1е» до 25 А в диапазоне частот 20 — 1.7e Гц.

5. «Вольтметры универсальные В7-38М. Технические условия» ТУ 4237-157-66145830-2012.

6. Техническая документация ЗАО «ПрофКИП».

Описание

Вольтметр универсальный цифровой В7-38 предназначен для измерения основных электрических величин: напряжения постоянного и переменного тока, силы постоянного и переменного тока, а также сопротивления постоянному току. Выбор поддиапазонов измерения U= , U~ , R, определение и индикация полярности автоматические. Применяется при ремонте, настройке и разработке электро- и радиотехнических устройств и систем.

В7-38

Официальная гарантия

Приобретая вольтметр универсальный цифровой В7-38 в компании Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения.

Внимание

Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров

Заменяет

В7-22А

Техническая документация

Вольтметр универсальный цифровой В7-38 Формуляр

Вольтметр универсальный цифровой В7-38 Техническое описание и инструкция по эксплуатации 2.710.031 ТО

Технические характеристики

Производитель	Импульс
Модель	В7-38
Гарантия	12 месяцев
Госреестр	8730-82
Технические условия (ТУ)	ХВ2.710.031 ТУ
Межповерочный интервал	1 год
Диапазон измерения
Напряжения постоянного тока	10 мкВ — 1000 В
Напряжения переменного тока	10 мкВ — 300 В (40 Гц- 10 кГц) 10 мкВ — 200 В (10-100 кГц)
Постоянного и переменного тока	10 нА — 2 А
Сопротивления постоянному току	10 мОм — 20 МОм
Погрешность измерения
Напряжения постоянного тока	± [0,02+0,02(Uk/Ux)](0,2; 2 В) ± [0,05+0,02(Uk/Ux)] (20, 200, 1000 В)
Напряжения переменного тока	± [(0,2…0,5)+0,02(Uk/Ux)] в зависимости от поддиапазона измерения и диапазона частот
Постоянного тока	± [0,2+0,02(Ik/Ix)]
Переменного тока	± [0,2+0,02(Ik/Ix)]
Сопротивления постоянному току	± [(0,05…0,5)+(0,02…0,1)(Rk/Rx)]
Общие данные
Входное сопротивление (при измерении напряжения постоянного тока)	10 МОм ± 5%
Активная составляющая входного сопротивления (при измерении напряжения переменного тока)	1 МОм ± 5%
Входная емкость	не более 100 пФ
Перегрузочная способность при измерении	напряжения постоянного тока 1100 В напряжения переменного тока 350 В сопротивления 100 В
Подавление помех, не менее	нормального вида частотой сети 40 дБ общего вида 80 дБ
Потребляемая мощность	10 В · А
Питание	220 В, 50, 60 Гц
Глубина	265 мм
Ширина	242 мм
Высота	84 мм
Вес	2 кг
Комплект поставки	Вольтметр универсальный цифровой В7-38
Варианты написания в сети Internet	В7 38, В 7-38, В7/38
ВНИМАНИЕ! Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров.

Источник

Вольтметры В7-38 цифровые обеспечивают измерение напряжения, силы тока и сопротивления в нормальных условиях в соответствии с данными, приведенными в табл.1.

Вольтметр В7-38 цифровой измеряет средневыпрямленное значение переменного напряжения, а проградуирован в среднеквадратических значениях.

Измеряемая величина	Диапазон измеряемых величин, В, кОм, мА	Пределы измерения, В мА, кОм	Пределы допускаемой основной погрешности, %	Примеча- ние
Напряжение постоянного тока	10-5В -103В	0,2В; 2В	±(0,04+0,02Un/Ux)
20В;200В; 1000В	±(0,07+0,02Un/Ux)
Напряжение переменного тока частотой 30 Гц-40 Гц	10-5В -300В	0,2В; 2В; 20В;200В; 300В	±(1,5+0,1Un/Ux)
Напряжение переменного тока частотой 40 Гц-60 Гц	10-5В — 300В	0,2В; 2В; 20В; 200В	±(0,4+0,05Un/Ux)	Kr≤0,5%
300В	±(0,5+0,4Un/Ux)	Kr≤0,8%
Напряжение переменного тока частотой 60 Гц-10 кГц	10-5В -300В	0,2В; 2В; 20В; 200В	±(0,2+0,5Un/Ux)	Kr≤0,2%
300В	±(0,2+0,4Un/Ux)	Kr≤0,5%
Напряжение переменного тока частотой 10 кГц-100 кГц	10-5В -300В	0,2В; 2В	±(0,2+0,1Un/Ux)	Kr≤0,5%
20В; 200В	±(0,5+0,1Un/Ux)
300В	±(0,5+0,6Un/Ux)	10-20кГц
Сопротивление постоянному току	10-5кОм -2·104кОм	0,2кОм	±(0,07+0,1Rn/Rx)
2кОм; 20кОм; 200кОм	±(0,07+0,02Rn/Rx)
2000кОм	±(0,15+0,02Rn/Rx)
2·104кОм	±(0,5+0,1Rn/Rx)
Сила постоянного тока	10-5мА -2·103мА	0,2мА; 2мА; 20мА; 200мА; 2000мА	±(0,25+0,02In/Ix)
Сила переменного тока частотой 30 Гц-40 Гц	10-5мА -2·103мА	0,2мА; 2мА; 20мА; 200мА;2000мА	±(1,6+0,1In/Ix)
Сила переменного тока частотой 40 Гц-20 кГц	10-5мА -2·10-3мА	0,2мА; 2мА; 20мА; 200мА; 2000мА	±(0,5+0,05In/Ix)

где: Kr- коэффициент гармоник;

Ux, Ix, Rx — показание прибора или номинальное значение меры (при поверке) напряжения, сопротивления, силы тока;

Un, In, Rn — пределы измерения напряжения, сопротивления, силы тока.

Примечания:

1. Общее гнездо прибора допускает относительно заземляющего контакта напряжение постоянного или переменного тока не более 500 В.

2. Пределу измерения 0,2 В, кОм соответствует положение запятой на первой лампе слева. Пределу измерения 2 В,кОм соответствует положение запятой на второй лампе слева и т. д. На пределе 20000 кОм запятая не индицируется.

3. Измерение силы тока проводится с помощью выносного штага.

4. Постоянная составляющая напряжения при измерении напряжения переменного тока допускается не более 600 В.

Предел допускаемой дополнительной погрешности измерения (изменение показаний) при изменении температуры окружающего воздуха от нормальных до предельных значений в рабочем диапазоне температур не превышает предела допускаемой основной погрешности на каждые 10 К.

Входное активное сопротивление прибора Вольтметр В7-38 цифровой:

1) при измерении напряжения постоянного тока 10±0,5 МОм;

2) при измерении напряжения переменного тока 1±0,05 МОм.

Входная емкость не превышает 100 пФ. Сила входного тока при измерении напряжения постоянного тока не превышает 0,5 нА. Вольтметр В7-38 цифровой сохраняет свои характеристики в работах условиях без калибровки в течение 12-ти месяцев.

Электрическая изоляция цепей питания прибора Вольтметр В7-38 цифровой и общего гнезда относительно заземляющего контакта выдерживает в течение 1 минуты без пробоя в нормальных условиях испытательное напряжение переменного тока частотой 50 ГЦ, среднеквадратическое значение которого равно 1500 В.

Сопротивление изоляции указанных цепей прибора в нормальных условиях не менее 20 МОм, при повышенной температуре не менее 5 МОм. Прибор обеспечивает свои технические характеристики после времени установления рабочего режима, равного 15 мин.

Вольтметр В7-38 цифровой сохраняет свои технические характеристики при питании его от сети переменного тока напряжением 220±22 В частотой 50±0,5 Гц и содержанием гармоник до 5%.

Мощность, потребляемая прибором от сети при номинальном напряжении, не превышает 10 ВА.

Прибор допускает непрерывную работу в рабочих условиях в течение времени не менее 24 часов, при сохранении своих технических характеристик. При этом обеспечиваются нормальные режимы ЭВП, ППП, деталей и элементов в пределах норм стандартов и ТУ на них.

Наработка на отказ не менее 17000 часов. Габаритные размеры, мм, не более: прибора 245x86x268; транспортной упаковки 359x242x462; Масса прибора не более 2 кг. Масса прибора Вольтметр В7-38 цифровой в транспортной упаковке не более 17 кг.
