Быстрая и четкая идентификация

VITEK^® MS – инновационная автоматическая система идентификации микроорганизмов, которая использует технологию MALDI-TOF (времяпролетная матрично-активированная лазерная десорбция/ионизация). За считанные минуты этот метод масс-спектрометрии проводит идентификацию до вида, рода и семейства. Вы можете передать клиницистам оперативную информацию с тем, чтобы было начато соответствующее оптимальное лечение.

Механизм работы MALDI-TOF

1. Слайд готовят и помещают в высоковакуумную среду.
2. Точный лазерный импульс ионизирует образец.
3. Электрический заряд высвобождает и ускоряет «облако» белков.
4. После прохождения через кольцевой электрод регистрируют время пролета белков по формуле.
5. Белки определяют с помощью датчика для создания спектра, который представляет собой белковый макет каждого образца.

Надежность и точность результатов

Запатентованный Расширенный классификатор спектров обеспечивает получение надежных и точных результатов для принятия оптимальных решений по лечению пациентов. Система VITEK^®MS интерпретирует каждый спектр по серий пиков, которые определяются и сортируются по массе и интенсивности. Расширенный классификатор спектров обеспечивает лучшую дифференциацию с учетом каждого пика. В этом методе не используется сравнение спектров, и в коммерческое программное обеспечение не включены референсные спектры.

VITEK^®MS содержит популяционную базу данных с учетом разнообразия штаммов в пределах одного вида.

• В среднем >10 изолятов/вид и 25 спектров/вид
• Географическое разнообразие изолятов
• Различное происхождение образцов
• Пересев на различные питательные среды
• Различное время инкубации

Оптимизация рабочего процесса и полная интеграция систем идентификации микроорганизмов и определения их чувствительности к антибиотикам

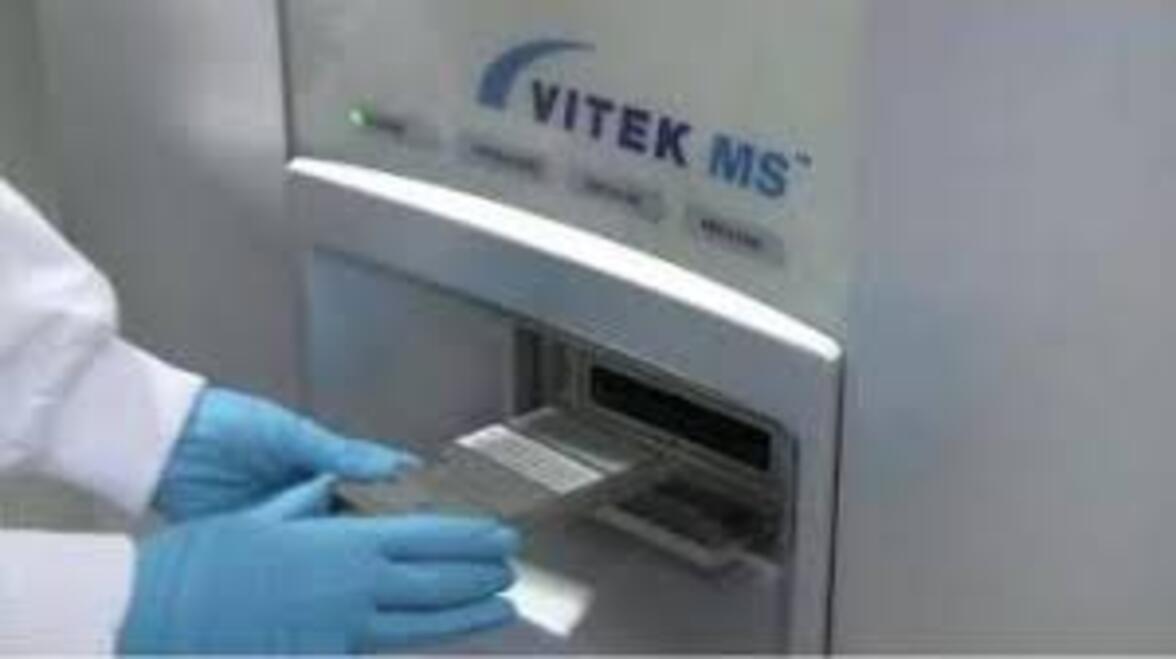

Система VITEK^® MS разработана специально для оптимизации рабочего процесса в микробиологических лабораториях. Возможность использования 4 слайдов позволяет проводить одновременную подготовку образцов четырьмя различными операторами на отдельных рабочих станциях с последующим одновременным размещением на одном приборе. На одном слайде 48 ячеек для образцов, поэтому за один рабочий цикл могут быть идентифицированы 192 изолята.

• Управление подготовкой слайдов для идентификации и определения чувствительности к антимикробным препаратам встроено в VITEK^® MS Prep Station
• Всего несколько шагов до получения в тот же день результатов идентификации и определения чувствительности к антимикробным препаратам
• Уменьшение длительности ручных операций для решения более важных задач
• Высокая мощность для крупных лабораторий (192 образца за рабочий цикл) и небольшие секции (16) для мелких и средних лабораторий

Система MYLA^® компании bioMérieux — передовое решение промежуточного уровня – обеспечивает отчетность в режиме реального времени и полную интеграцию результатов идентификации и определения чувствительности к антимикробным препаратам, полученных на VITEK^® MS и VITEK^® 2.

Легкая интерпретация результатов и визуализация с помощью MYLA^®

Полная прослеживаемость и гибкость

VITEK^®MS обеспечивает полную прослеживаемость и гибкость для повышения общей эффективности и надежности работы лабораторий. Реактивы и расходные материалы защищены штрих-кодом для простого использования и прослеживаемости результатов идентификации и определения чувствительности к антимикробным препаратам для отдельных изолятов. Поскольку защищенные штрих-кодом слайды являются одноразовыми, то отсутствует риск контаминации и ошибочных результатов или проблем биологической безопасности. Слайды имеют три области или группы захвата, каждая со своей собственной калибровочной ячейкой в центре группы захвата. Контроль за правильностью эксплуатации, настройки и регулировки полностью автоматизирован и прозрачен для пользователя.

* РУ № ФЗС 2012/12091 от 05 мая 2012 года.

Широкие технические спецификации и номера по каталогу

Технические характеристики VITEK^® MS

Лазер

• 337 нм азотный лазер с фиксированным фокусом
• Максимальная частота импульса 50 Гц (50 лазерных импульсов в секунду)
• Близкий к прямому угол падения (на оси) лазерного пучка на образец
• Мощность и направление лазера находятся под контролем программного обеспечения

Анализатор

• Линейная пролетная трубка (длина дрейфа 1,2 м)
• Вакуум поддерживается двумя турбомолекулярными насосами (номинальная скорость 250 л/с) с вращающейся подложкой
• Гашение луча для отклонения нежелательных сигналов высокой интенсивности, например от ионов матрицы

Размеры

• Размер (ш х в х д) – 0,7 м х 1,92 м х 0,85 м, минимальное расстояние до задней стенки 100 мм
• Вес – 330 кг без системы данных

Требования к монтажу

• Электрические
  • 200 В, 50/60 Гц, 1000 В×А одна фаза ИЛИ
  • 230 В, 50/60 Гц, 1000 В×А одна фаза
• «Чистое», стабильное и постоянное электропитание необходимо для надежной работы
• Температура окружающей среды от 18 до 26° C
• Относительная влажность – менее 70% без конденсации
• Твердый ровный пол без вибрации, выдерживающий не менее 330 кг на четырех точках опоры

Диапазон молекулярных масс

• От 1 до 500 кДа

Компоненты VITEK^® MS

Станция подготовки VITEK^® MS Prep station используется для подготовки слайдов VITEK® MS и карт для определения чувствительности к антимикробным препаратам VITEK® 2. Простое сканирование объединяет подготовку к идентификации и определению чувствительности к антибиотикам с учетом полной прослеживаемости на основании штрих-кодов. Легкое в использовании программное обеспечение отслеживает ячейки, подготовленные пользователем.

Станция захвата VITEK^® MS Acquisition Station непосредственно связана с прибором VITEK^® MS. Она отображает статус прибора и захватывает спектры образцов из прибора. Далее из станции захвата спектры направляются в сервер Myla для анализа.

Сервер MYLA^® содержит программное обеспечение MYLA^® и является решением промежуточного уровня. В VITEK^® MS сервер MYLA^® соединен со станцией подготовки VITEK^® MS Prep Station и станцией захвата VITEK^® MS, что обеспечивает полную интеграцию и прослеживаемость всех образцов и результатов отдельных пациентов. Возможность подключения к ЛИС и другим приборам в лаборатории позволяет сгруппировать все лабораторные данные и просматривать их в одном месте.

Масс-спектрометр VITEK MS с принадлежностями

1. Прибор VITEK MS:

1.1. Анализатор VITEK MS.

1.2. Стартовый набор для адаптера:

— Слайд пластиковый VITEK MS-DS, не более 512 шт.;

— Адаптер для слайдов.

1.3. Держатель адаптера слайдов.

1.4. Контрольный лист установки.

1.5. Болты крепежные, не более 3 шт.

1.6. USB кабель для подключения анализатора VITEK MS к компьютеру.

1.7. Кабель для подключения видеокамеры VITEK MS к компьютеру.

1.8. Кожух защитный пластиковый.

1.9. CD диск с файлами настройки.

1.10. Силикагель в гранулах в пластиковой бутылке, 500 г.

2. Станция учета результатов VITEK MS Acquisition Station:

2.1. Компьютер для станции учета результатов.

2.2. Сканер штрих кодов.

2.3. LCD монитор.

2.4. Кабель с 9-контактными разъёмами RS-232.

3. Станция пробоподготовки VITEK MS Prep Station:

3.1. Компьютер для станции пробоподготовки.

3.2. Сканер штрих кодов.

3.3. Монитор с сенсорным экраном.

3.4. Адаптер для подключения кассеты VITEK 2 к компьютеру через USB.

3.5. USB клавиатура.

3.6. DVD диск с программным обеспечением для станции пробоподготовки и станции учета

результатов.

4. Система управления MYLA для согласованной работы станции учета результатов, станции

пробоподготовки, анализаторов серии VITEK 2 и BACT/ALERT:

4.1. Сервер для программного обеспечения MYLA (включая флэш-накопитель для резервного

копирования).

4.2. Монитор с сенсорным экраном.

4.3. DVD с программным обеспечением для сервера MYLA.

4.4. CD диск с руководством пользователя по подключению к лабораторной информационной

системе.

4.5. CD диск с аналитическим программным обеспечением.

4.6. Источник бесперебойного питания.

4.7. Набор шнуров для роутера (фаервола).

4.8. 5-портовый свич.

4.9. Защитный кабель Ethernet.

4.10. Преобразователь последовательного порта RS-232 на Ethernet.

4.11. CD диск с руководством пользователя по программному обеспечению VILINK.

4.12. CD диск с информацией о сетевых подключениях и сетевой безопасности.

4.13. CD диск с программным обеспечением VILINK.

4.14. Лицензия для удаленного доступа к программному обеспечению VITEK 2.

4.15. Лицензия для,подключения 10 пользователей к рабочей станции VITEK 2.

4.16. Лицензия на одновременное подключение к серверу MYLA до 15 пользователей.

5. Опция подключения масс-спектрометра VITEK MS к анализаторам серии BACT/ALERT:

5.1. Набор для подключения анализатора серии BACT/ALERT к MYLA.

5.2. Кабель для подключения анализатора серии BACT/ALERT к компьютеру.

5.3. Адаптер последовательного интерфейса RS-485 на сетевой Ethernet.

5.4. Брошюра с лицензией на многопользовательский интерфейс для программного

обеспечения MYLA.

5.5. LCD монитор.

5.6. Брошюра с информацией о программном обеспечении MYLA.

5.7. Монитор с сенсорным экраном.

5.8. Лицензия на пользование уведомлениями о результатах исследований.

5.9. GSM модем для отправки смс уведомлений о результатах исследований.

5.10. Сигнальная башня для световой индикации результатов исследований.

Принадлежности:

1. Источник бесперебойного питания.

2. CD диск с руководством пользователя VITEK MS на английском языке.

3. Стартовый калибратор для VITEK MS.

Купить Масс-спектрометр VITEK MS с принадлежностями, лучшая цена, доставка по России. Для заказа у нас на сайте вы можете заполнить заявку в свободной форме на почту sales@medtehural.ru или же позвонив по телефону 8 (343) 361-44-98

VITEK^® MS – инновационная автоматическая система
идентификации микроорганизмов, которая использует технологию MALDI-TOF
(времяпролетная матрично-активированная лазерная десорбция/ионизация).
За считанные минуты этот метод масс-спектрометрии проводит идентификацию
до вида, рода и семейства. Вы можете передать клиницистам оперативную
информацию с тем, чтобы было начато соответствующее оптимальное лечение.

Механизм работы MALDI-TOF

1. Слайд готовят и помещают в высоковакуумную среду. Точный лазерный импульс ионизирует образец.
2. Электрический заряд высвобождает и ускоряет «облако» белков.
3. После прохождения через кольцевой электрод регистрируют время пролета белков по формуле.
4. Белки определяют с помощью датчика для создания спектра, который представляет собой белковый макет каждого образца.

VITEK^® MS PRIME has been built by microbiologists for microbiologists and designed to meet pharmaceutical industries needs. Thanks to its robust database, VITEK^® MS  PRIME identifies a wide variety of microorganisms including bacteria, yeast, fungi, and mycobacteria. Save time and money by bringing your identification in-house, while benefiting from enhanced efficiency and performance for species-level identification.

•  Pharmaceuticals – Traditional and Bioproduction
• Environmental samples
• Finished products
• Bacterial platelet quality control
• Advanced Therapies and Medicines Products
• Food and Beverage
