Реле времени

Многие процессы, производимые ежедневно, требуют точного времени исполнения, как своевременного начала, так и окончания. Примером можно привести готовку пищи или же последовательность и срок проведения различных химических реакций.

Технические устройства не исключение. Своевременное их включение и прекращение работы – это и есть начало и конец процессов автоматизации любого производства или обслуживания. Контроль остановки и запуска работы техники в таких случаях осуществляется с помощью реле времени.

Область применения устройств

Таймеры используются во многих устройствах, окружающих современного человека. Зачастую, в жизни, требуется автоматизация циклов запуска и остановки различного оборудования.

Схема подключения реле времени настолько проста, что позволяет применять такой контроллер работы в широком спектре бытовой и производственной аппаратуры, запуская или выключая оборудование через определенные периоды. Примерами использования служат стиральные машины, микроволновки, станки, светофоры, уличное освещение, системы полива и управления отоплением дома. Современное реле времени

Реле времени применяются настолько давно, что даже информации о первом инженере, введшим такие функции в свое оборудование, найти не удалось. Первое упоминание и попытка разделения систем контроля времени работы по принципу действия была предпринята в 1958 году, в книге В. Большова «Электронные реле времени».

Показательно, что даже тогда необходимость периодического запуска и отключения оборудования была принято за данность. В книге предлагалось разделить таймеры на часовые, воздушные, электронные и электромагнитные, от вида механизма функционирования. Реле времени, использовавшиеся в СССР

В современной жизни, отключающие и контролирующие питание оборудования таймеры, а это другое название такого прибора, используются повсеместно, как для управления производственными процессами, так и бытовой электроникой.

Особенно важны реле времени в системах «умного дома», в которых они отмеряют временные промежутки и контролируют те или иные процессы. Самый простой пример – автоматический свет в подъездах жилых домов. Датчик, при обнаружении движения дает сигнал на запуск таймера, который зажигает освещение. Если длительный период нет сигнала от сенсора, срабатывает реле времени и свет гаснет. Одна из схем подключения реле времени к освещению подъезда

Как работает реле времени?

Принцип работы всех реле одинаков. Обобщенно его можно представить так: условный «часовой механизм» в определенный промежуток времени производит соединение контактов, обеспечивая прохождение тока к нагрузке. Оно поддерживается определенный период, затем происходит разрыв линии.

У таких реле есть и другое название – электрический таймер. В качестве измерителя времени работы может применяться пружинный, моторный, пневматический, электромагнитный или электронный механизм. Реже распространены тепловые варианты контроля периода срабатывания, применяемые сейчас только в схемах защиты электрооборудования. Устройство теплового реле времени

В любом виде контролирующих таймеров, в той или иной степени, можно регулировать и устанавливать значения времени, управляющие работой реле, и долговременность его функционирования.

Разновидности устройства

Основные виды реле времени от применяемых технологий в их конструкции:

• Самые надежные и использующиеся длительное время – часовые или анкерные.
  Их работа обеспечивается пружинным механизмом, заводящимся руками или автоматически, при подаче напряжения на устройство. Отличительный признак такого прибора – наличие механической надстроечной шкалы, выставляя значения на которой, устанавливают время и период включения и прерывания линии тока для потребителя.
  Устройство часового реле

• Моторные.
  Чем-то такие реле похожи на анкерные, вот только для хода часов используется не пружина, а маленький электродвигатель. От него и работает механизм прибора – он обеспечивает вращение всех шестеренок редуктора, осуществляющих перемещение замыкающих контактов в состояние «включено» или «отсоединено». Сами параметры срабатывания выставляются вручную специальными фиксаторами.

Простое, моторное реле времени

• Пневматические или гидравлические.
  Применяются в основном в производстве, для управления станками. Замедление механизма включения обеспечивается специальным воздушным или жидкостным демпфером, замедляющим ход толкателя в электромагните, который в свою очередь и соединяет контакты. Период срабатывания зависит от объема рабочего тела в ограничивающей камере. Когда при включенном электромагните толкатель жмет на мембрану, та не сразу прогибается – сначала должен выйти воздух или жидкость из камеры демпфера под ней, и только тогда он дойдет до финиша и соединит клеммы. Регулируя скорость истечения рабочего тела, и устанавливают временные промежутки срабатывания пневматических или гидравлических реле.

Устройство пневматического реле

• Электромагнитные.
  Уже более близкие к современным и до сих пор часто используемые реле времени. Их принцип действия – электромагнит, который при наборе на магнитный сердечник необходимой силы поля соединяет с его с помощью контакты прохождения питания клиентского устройства. Пауза срабатывания обеспечивается дополнительной катушкой (гильзой), одетой на тот же магнитный якорь, но с обратным ходом тока. Время действия такого реле основано на эффекте остаточного магнетизма сердечника, который продолжает создавать поле еще некоторое время после отключения основной обмотки.

Устройство электромагнитного реле

• Электронные.
  Условно, они все построены на периоде заряда конденсатора, замедление которого обеспечивается характеристиками нагрузки-резистора. При достижении полной емкости конденсатор перестает пропускать через себя ток, что дает возможность открыться полупроводниковому или ламповому элементу, от которого уже и срабатывает включение или разрыв питания клиентского устройства. После разряда конденсатора происходит обратная отсечка потребителя.
  Устройства на основе таких элементов узнать достаточно просто – на их поверхности находятся регуляторы, выполненные или в виде пазов под отвертки, или рукояток, которыми контролируется параметры сопротивления резисторов в цепи.

Простая схема электронного реле

• Логические.
  Реле времени с такой основой используют для своей работы микросхемы, в составе которых находятся логические сумматоры, отсчитывающие время в зависимости от пройденного количества тактов задающего генератора. В момент, когда достигаются установленные значения, «процессор» устройства подает сигнал на исполнительный контур, который в свою очередь производит подключение питания потребляющей части. После того, как количество тактов достигает второго заданного прибору значения – линия прерывается.
  Такой класс оборудования легко узнать по наличию цифровых дисплеев и множества клавиш, которыми и программируются требуемые параметры.

Схема простого логического реле

Преимущества и недостатки

Каждый тип реле имеет свои плюсы и минусы:

• Часовые или анкерные. Большой плюс у них – практически полная независимость от стороннего питания и поистине железная надежность. Минус – рано или поздно, при отсутствии ухода, механизм все же может дать сбой или вовсе выйти из строя. Опять же, соединение контактов по времени в таких приборах происходит непосредственным образом, а значит, есть шанс возникновения искры. Что, в свою очередь, ограничивает ниши применения механического таймера – в любой пожароопасной среде этот фактор создает множество проблем.

Анкерное реле времени ЭВ-142

• Моторные. У таких реле времени преимущества механических, но и те же недостатки – конечный (хоть и не скорый) выход из строя и искровые соединения.

Моторное реле времени РВТ-1200

• Пневматические или гидравлические. Они надежны, но отличаются крупными габаритами, виной которых – объем демпферной камеры. Кроме всего прочего, точность установки временных промежутков на них относительно низка и требует участия подготовленного специалиста. Поэтому и применяются такие реле только на производствах, где есть свой штат настройщиков.

Пневматическое реле времени РВП-72

• Электромагнитные. При всей простоте конструкции они обладают существенным минусом – точность настройки на временные интервалы очень затруднена и в каждом приборе различна, вне зависимости от количества поворотов регулирующих винтов. То есть, другими словами, повернув десять раз винт и выставив время на одном приборе, десятикратным оборотом такого же регулятора на другом невозможно добиться одинакового по периоду срабатывания с предыдущим.

Современное электромагнитное реле

• Электронные. На текущий момент такие аппараты вытесняют все предыдущие модели. Они практически лишены минусов, относительно точны в настройке, и соединение линии в таких приборах происходит бесконтактным методом. Единственный минус, отмечаемый пользователями таймеров такого вида – удобство настройки периодов задержки.

Пример простого электронного реле

• Логические. Представляют собой развитие электронных вариантов, с лучшей индикацией, более удобным управлением, а также возможностью использования их в качестве частей «умного дома». Шкала времени на логических устройствах ограничена только глубиной заложенной программы. Дополнительный плюс – содержащиеся в них логические элементы могут срабатывать не только от временных интервалов, но и внешних управляющих импульсов-сигналов от датчиков или контроллеров. Единственный минус пока – цена – она немного выше, чем за просто электронные. Настройка подобных реле времени уже называется программированием.

Пример программируемого реле времени

Критерии выбора при покупке

Искать в продаже такие, уже экзотические варианты реле, как механические или моторные, уже смысла нет. Электромагнитные устарели и редки в торговых точках. Воздушные используются только в очень специфичных областях. Для бытового или производственного применения больше подходят электронные и микропроцессорные, которые и будут рассмотрены.

Выбор типа устройства зависит от сферы применения. Если есть необходимость только выключения какого-либо одного бытового прибора 220В через некоторое время, то можно воспользоваться простым электронным таймером, помещаемым между вилкой потребителя и розеткой.

В случаях, когда требуется производить коммутацию нескольких устройств или одного, но большого по нагрузке, то лучше приобрести встраиваемое в щиток универсальное реле времени. Реле времени, установленное в щиток

Для осуществления цикличного включения и отработки, наилучшим образом, подойдут микропроцессорные устройства. То же самое относится и к тем случаям, когда планируется применение реле времени в системах «умного дома».

Самый простой пример, для чего может понадобится подобная система контроля – включение электрокотла для обогрева помещения. Днем, когда дома никого нет, он не нужен, а вечером и ночью желателен. Такая работа как раз относится к функциям, выполняемым реле времени.

Как читать маркировку

Важно, чтобы параметры временного пускателя для клиентских устройств потребления тока соответствовали его нагрузке. Каждый прибор реле оснащен маркировкой, в которой указаны его основные и предельные характеристики.

Также производитель на корпусе своих устройств обычно указывает, каким током осуществляется питание самого прибора (постоянным или переменным), куда присоединять кабель подачи напряжения, разметку входных и выходных каналов коммутации.

Популярные модели

Одними из наиболее популярных моделей электронных реле для монтажа в распределительный щит на начало 2020 года стали:

· тип напряжения: постоянное/переменное;

· вольтаж коммутируемой линии – 12…240В;

· цикл времени срабатывания – 0,1с-10 дней;

· временной период работы – 1-60 мин;

· тип напряжения: переменное 50…60Гц;

· минимальный отрезок точности – 15 минут;

· цикл между включениями – сутки;

· период действия – 15…45 минут;

· коммутируемых линий: 1 на 2 выхода через двухпозиционный контактор.

Среди программируемых, в топ списка приобретаемых находятся:

· напряжение питания/коммутации: 220В;

· есть батарея резервного питания, обеспечивающая работу устройства более 100ч;

· коммутируемых линий: 2, двухпозиционный контактор.

· минимальная единица времени: минута;

· наличие календарной программы – есть.

· коммутируемая сеть тока и питания: переменная, 220В;

· аккумулятор – есть, на два года;

· суточная и недельная программа;

Наиболее приобретаемыми, среди реле времени, предназначенных для подключения между розеткой и потребительским устройством, стали:

TDM ЕLECTRIC SQ1506-0002 ТРЭ-01

• отсчет времени – электронный;
• предельный ток нагрузки – 16А;
• максимальная мощность нагрузки — 3.5 кВт
• Напряжение нагрузки 220 В (1 фаза);
• Количество каналов 1;
• программный цикл – недельный, суточный;
• количество ячеек памяти – 20;
• в наличии ЖК дисплей и батарея питания, из программных элементов добавлена функция обратного отсчета и задержки времени.

· максимальная нагрузка – 16А/220В;

· прибор оборудован часами и цифровым LED дисплеем.

Как подключить реле времени и контактор

Чтобы увеличить логику работы, вместе с реле времени применяют контактор в связке с электромагнитным пускателем. Если подается напряжение на это устройство, то в нем будет соединена одна пара проводов для каждой линии, если нет — то другая.

Иначе говоря, коммутация в контакторе происходит по принципу – 1 вход и 2 выхода. В случае подачи напряжения на управляющую линию, соединяются вход и первый выход, при его отсутствии – вход и второй выход.

Контакторы могут обладать множеством линий, на каждой из которых находится по 2 контролируемых, исходящих клеммы.

Кроме этого, существует и одно позиционный класс включающего оборудования – оно используются в схемах с большой нагрузкой, когда параметры потребителя превышают возможности управляющего устройства. Нагрузку подключают к контактору, а пускатель которого, в свою очередь, к контролеру. Используется подобная связка, к примеру, чтобы подключать электрический котел к реле времени. Схема подключения большой нагрузки к реле времени

Часто встречающиеся ошибки

Как и в любой электрической сети, важно соблюдать предельные характеристики управляющих устройств и запросов подключаемых к ним потребителей. При превышении, возможен не только выход из строя контролирующего прибора, но и его оплавление или возгорание. Не соблюдение этого правила и есть самая часто встречающаяся ошибка, в использовании реле времени для коммутации силовых линий мощных устройств потребления, без контакторов – посредников.

Источник

Реле времени

Многие процессы, производимые ежедневно, требуют точного времени исполнения, как своевременного начала, так и окончания. Примером можно привести готовку пищи или же последовательность и срок проведения различных химических реакций.

Технические устройства не исключение. Своевременное их включение и прекращение работы – это и есть начало и конец процессов автоматизации любого производства или обслуживания. Контроль остановки и запуска работы техники в таких случаях осуществляется с помощью реле времени.

Область применения устройств

Таймеры используются во многих устройствах, окружающих современного человека. Зачастую, в жизни, требуется автоматизация циклов запуска и остановки различного оборудования.

Схема подключения реле времени настолько проста, что позволяет применять такой контроллер работы в широком спектре бытовой и производственной аппаратуры, запуская или выключая оборудование через определенные периоды. Примерами использования служат стиральные машины, микроволновки, станки, светофоры, уличное освещение, системы полива и управления отоплением дома. Современное реле времени

Реле времени применяются настолько давно, что даже информации о первом инженере, введшим такие функции в свое оборудование, найти не удалось. Первое упоминание и попытка разделения систем контроля времени работы по принципу действия была предпринята в 1958 году, в книге В. Большова «Электронные реле времени».

Показательно, что даже тогда необходимость периодического запуска и отключения оборудования была принято за данность. В книге предлагалось разделить таймеры на часовые, воздушные, электронные и электромагнитные, от вида механизма функционирования. Реле времени, использовавшиеся в СССР

В современной жизни, отключающие и контролирующие питание оборудования таймеры, а это другое название такого прибора, используются повсеместно, как для управления производственными процессами, так и бытовой электроникой.

Особенно важны реле времени в системах «умного дома», в которых они отмеряют временные промежутки и контролируют те или иные процессы. Самый простой пример – автоматический свет в подъездах жилых домов. Датчик, при обнаружении движения дает сигнал на запуск таймера, который зажигает освещение. Если длительный период нет сигнала от сенсора, срабатывает реле времени и свет гаснет. Одна из схем подключения реле времени к освещению подъезда

Как работает реле времени?

Принцип работы всех реле одинаков. Обобщенно его можно представить так: условный «часовой механизм» в определенный промежуток времени производит соединение контактов, обеспечивая прохождение тока к нагрузке. Оно поддерживается определенный период, затем происходит разрыв линии.

У таких реле есть и другое название – электрический таймер. В качестве измерителя времени работы может применяться пружинный, моторный, пневматический, электромагнитный или электронный механизм. Реже распространены тепловые варианты контроля периода срабатывания, применяемые сейчас только в схемах защиты электрооборудования. Устройство теплового реле времени

В любом виде контролирующих таймеров, в той или иной степени, можно регулировать и устанавливать значения времени, управляющие работой реле, и долговременность его функционирования.

Разновидности устройства

Основные виды реле времени от применяемых технологий в их конструкции:

• Самые надежные и использующиеся длительное время – часовые или анкерные.
  Их работа обеспечивается пружинным механизмом, заводящимся руками или автоматически, при подаче напряжения на устройство. Отличительный признак такого прибора – наличие механической надстроечной шкалы, выставляя значения на которой, устанавливают время и период включения и прерывания линии тока для потребителя.
  Устройство часового реле

• Моторные.
  Чем-то такие реле похожи на анкерные, вот только для хода часов используется не пружина, а маленький электродвигатель. От него и работает механизм прибора – он обеспечивает вращение всех шестеренок редуктора, осуществляющих перемещение замыкающих контактов в состояние «включено» или «отсоединено». Сами параметры срабатывания выставляются вручную специальными фиксаторами.

Простое, моторное реле времени

• Пневматические или гидравлические.
  Применяются в основном в производстве, для управления станками. Замедление механизма включения обеспечивается специальным воздушным или жидкостным демпфером, замедляющим ход толкателя в электромагните, который в свою очередь и соединяет контакты. Период срабатывания зависит от объема рабочего тела в ограничивающей камере. Когда при включенном электромагните толкатель жмет на мембрану, та не сразу прогибается – сначала должен выйти воздух или жидкость из камеры демпфера под ней, и только тогда он дойдет до финиша и соединит клеммы. Регулируя скорость истечения рабочего тела, и устанавливают временные промежутки срабатывания пневматических или гидравлических реле.

Устройство пневматического реле

• Электромагнитные.
  Уже более близкие к современным и до сих пор часто используемые реле времени. Их принцип действия – электромагнит, который при наборе на магнитный сердечник необходимой силы поля соединяет с его с помощью контакты прохождения питания клиентского устройства. Пауза срабатывания обеспечивается дополнительной катушкой (гильзой), одетой на тот же магнитный якорь, но с обратным ходом тока. Время действия такого реле основано на эффекте остаточного магнетизма сердечника, который продолжает создавать поле еще некоторое время после отключения основной обмотки.

Устройство электромагнитного реле

• Электронные.
  Условно, они все построены на периоде заряда конденсатора, замедление которого обеспечивается характеристиками нагрузки-резистора. При достижении полной емкости конденсатор перестает пропускать через себя ток, что дает возможность открыться полупроводниковому или ламповому элементу, от которого уже и срабатывает включение или разрыв питания клиентского устройства. После разряда конденсатора происходит обратная отсечка потребителя.
  Устройства на основе таких элементов узнать достаточно просто – на их поверхности находятся регуляторы, выполненные или в виде пазов под отвертки, или рукояток, которыми контролируется параметры сопротивления резисторов в цепи.

Простая схема электронного реле

• Логические.
  Реле времени с такой основой используют для своей работы микросхемы, в составе которых находятся логические сумматоры, отсчитывающие время в зависимости от пройденного количества тактов задающего генератора. В момент, когда достигаются установленные значения, «процессор» устройства подает сигнал на исполнительный контур, который в свою очередь производит подключение питания потребляющей части. После того, как количество тактов достигает второго заданного прибору значения – линия прерывается.
  Такой класс оборудования легко узнать по наличию цифровых дисплеев и множества клавиш, которыми и программируются требуемые параметры.

Схема простого логического реле

Преимущества и недостатки

Каждый тип реле имеет свои плюсы и минусы:

• Часовые или анкерные. Большой плюс у них – практически полная независимость от стороннего питания и поистине железная надежность. Минус – рано или поздно, при отсутствии ухода, механизм все же может дать сбой или вовсе выйти из строя. Опять же, соединение контактов по времени в таких приборах происходит непосредственным образом, а значит, есть шанс возникновения искры. Что, в свою очередь, ограничивает ниши применения механического таймера – в любой пожароопасной среде этот фактор создает множество проблем.

Анкерное реле времени ЭВ-142

• Моторные. У таких реле времени преимущества механических, но и те же недостатки – конечный (хоть и не скорый) выход из строя и искровые соединения.

Моторное реле времени РВТ-1200

• Пневматические или гидравлические. Они надежны, но отличаются крупными габаритами, виной которых – объем демпферной камеры. Кроме всего прочего, точность установки временных промежутков на них относительно низка и требует участия подготовленного специалиста. Поэтому и применяются такие реле только на производствах, где есть свой штат настройщиков.

Пневматическое реле времени РВП-72

• Электромагнитные. При всей простоте конструкции они обладают существенным минусом – точность настройки на временные интервалы очень затруднена и в каждом приборе различна, вне зависимости от количества поворотов регулирующих винтов. То есть, другими словами, повернув десять раз винт и выставив время на одном приборе, десятикратным оборотом такого же регулятора на другом невозможно добиться одинакового по периоду срабатывания с предыдущим.

Современное электромагнитное реле

• Электронные. На текущий момент такие аппараты вытесняют все предыдущие модели. Они практически лишены минусов, относительно точны в настройке, и соединение линии в таких приборах происходит бесконтактным методом. Единственный минус, отмечаемый пользователями таймеров такого вида – удобство настройки периодов задержки.

Пример простого электронного реле

• Логические. Представляют собой развитие электронных вариантов, с лучшей индикацией, более удобным управлением, а также возможностью использования их в качестве частей «умного дома». Шкала времени на логических устройствах ограничена только глубиной заложенной программы. Дополнительный плюс – содержащиеся в них логические элементы могут срабатывать не только от временных интервалов, но и внешних управляющих импульсов-сигналов от датчиков или контроллеров. Единственный минус пока – цена – она немного выше, чем за просто электронные. Настройка подобных реле времени уже называется программированием.

Пример программируемого реле времени

Критерии выбора при покупке

Искать в продаже такие, уже экзотические варианты реле, как механические или моторные, уже смысла нет. Электромагнитные устарели и редки в торговых точках. Воздушные используются только в очень специфичных областях. Для бытового или производственного применения больше подходят электронные и микропроцессорные, которые и будут рассмотрены.

Выбор типа устройства зависит от сферы применения. Если есть необходимость только выключения какого-либо одного бытового прибора 220В через некоторое время, то можно воспользоваться простым электронным таймером, помещаемым между вилкой потребителя и розеткой.

В случаях, когда требуется производить коммутацию нескольких устройств или одного, но большого по нагрузке, то лучше приобрести встраиваемое в щиток универсальное реле времени. Реле времени, установленное в щиток

Для осуществления цикличного включения и отработки, наилучшим образом, подойдут микропроцессорные устройства. То же самое относится и к тем случаям, когда планируется применение реле времени в системах «умного дома».

Самый простой пример, для чего может понадобится подобная система контроля – включение электрокотла для обогрева помещения. Днем, когда дома никого нет, он не нужен, а вечером и ночью желателен. Такая работа как раз относится к функциям, выполняемым реле времени.

Как читать маркировку

Важно, чтобы параметры временного пускателя для клиентских устройств потребления тока соответствовали его нагрузке. Каждый прибор реле оснащен маркировкой, в которой указаны его основные и предельные характеристики.

Также производитель на корпусе своих устройств обычно указывает, каким током осуществляется питание самого прибора (постоянным или переменным), куда присоединять кабель подачи напряжения, разметку входных и выходных каналов коммутации.

Популярные модели

Одними из наиболее популярных моделей электронных реле для монтажа в распределительный щит на начало 2020 года стали:

· тип напряжения: постоянное/переменное;

· вольтаж коммутируемой линии – 12…240В;

· цикл времени срабатывания – 0,1с-10 дней;

· временной период работы – 1-60 мин;

· тип напряжения: переменное 50…60Гц;

· минимальный отрезок точности – 15 минут;

· цикл между включениями – сутки;

· период действия – 15…45 минут;

· коммутируемых линий: 1 на 2 выхода через двухпозиционный контактор.

Среди программируемых, в топ списка приобретаемых находятся:

· напряжение питания/коммутации: 220В;

· есть батарея резервного питания, обеспечивающая работу устройства более 100ч;

· коммутируемых линий: 2, двухпозиционный контактор.

· минимальная единица времени: минута;

· наличие календарной программы – есть.

· коммутируемая сеть тока и питания: переменная, 220В;

· аккумулятор – есть, на два года;

· суточная и недельная программа;

Наиболее приобретаемыми, среди реле времени, предназначенных для подключения между розеткой и потребительским устройством, стали:

TDM ЕLECTRIC SQ1506-0002 ТРЭ-01

• отсчет времени – электронный;
• предельный ток нагрузки – 16А;
• максимальная мощность нагрузки — 3.5 кВт
• Напряжение нагрузки 220 В (1 фаза);
• Количество каналов 1;
• программный цикл – недельный, суточный;
• количество ячеек памяти – 20;
• в наличии ЖК дисплей и батарея питания, из программных элементов добавлена функция обратного отсчета и задержки времени.

· максимальная нагрузка – 16А/220В;

· прибор оборудован часами и цифровым LED дисплеем.

Как подключить реле времени и контактор

Чтобы увеличить логику работы, вместе с реле времени применяют контактор в связке с электромагнитным пускателем. Если подается напряжение на это устройство, то в нем будет соединена одна пара проводов для каждой линии, если нет — то другая.

Иначе говоря, коммутация в контакторе происходит по принципу – 1 вход и 2 выхода. В случае подачи напряжения на управляющую линию, соединяются вход и первый выход, при его отсутствии – вход и второй выход.

Контакторы могут обладать множеством линий, на каждой из которых находится по 2 контролируемых, исходящих клеммы.

Кроме этого, существует и одно позиционный класс включающего оборудования – оно используются в схемах с большой нагрузкой, когда параметры потребителя превышают возможности управляющего устройства. Нагрузку подключают к контактору, а пускатель которого, в свою очередь, к контролеру. Используется подобная связка, к примеру, чтобы подключать электрический котел к реле времени. Схема подключения большой нагрузки к реле времени

Часто встречающиеся ошибки

Как и в любой электрической сети, важно соблюдать предельные характеристики управляющих устройств и запросов подключаемых к ним потребителей. При превышении, возможен не только выход из строя контролирующего прибора, но и его оплавление или возгорание. Не соблюдение этого правила и есть самая часто встречающаяся ошибка, в использовании реле времени для коммутации силовых линий мощных устройств потребления, без контакторов – посредников.

Источник

Показаны 1 — 30 из 112 товаров

Показаны 1 — 30 из 112 товаров

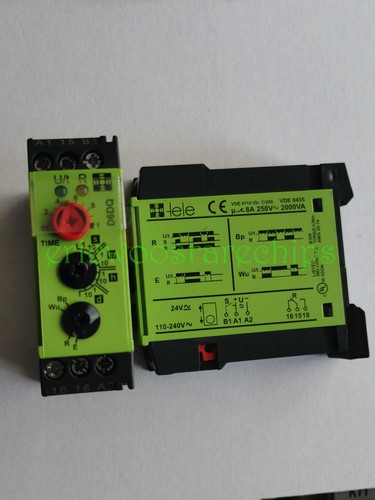

Доставка tele 0435 vde0435 time relay 250vac

  Оформив покупку у нас Вы 100% заберете свой заказанный товар в самые короткие сроки !
Ведь купить товар из-за рубежа не так просто, а мы с легкостью организуем почтовую пересылку по всей России (доставка организована в Казахстан,Украину,Беларусию и т.д.) .
На этой странице указаны особенности и техническая спецификация товара, доставка бесплатна и цена (указана в рублях) на все товары на нашем сайте окончательна (доплачивать при получении посылки не нужно).
Страхование всех посылок заказанных у нас является гарантией получения товара , а грамотные специалисты помогут Вам купить tele 0435 vde0435 time relay 250vac без особых проблем и получить только радость от покупки .
Вы также можете воспользоваться нашим онлайн-каталогом для поиска других товаров (более 300 миллионов товаров со всего мира ) , которые мы тоже можем заказать для Вас . Уже более 60 000 человек оценили убоство работы с нашей компанией.

Купить tele 0435 vde0435 time relay 250vac

  Если Вы ищите сайт, где можно найти много разных tele 0435 vde0435 time relay 250vac то Вы попали по адресу! У нас можно купить с доставкой по России.
Все посылки заказываемые через нашу компанию застрахованы и это 100% гарантия получения товара . Квалифицированная служба поддержки поможет Вам, проконсультирует по потребительским свойствам , что позволит получить только радость и хорошие эмоции от покупки.
Если Вы пролистаете страницу Выше, то найдете таблицу,где указаны все технические характеристики и особенности.
Доставка в Ваш город бесплатна, а ценовое предложение указанно в рублях (на все товары в нашем огромном онлайн-каталоге) — окончательна(доплата при получении заказа на почте не потребуется).
Мы занимаемся доставкой товаров из-за рубежа уже более 10 лет , что позволяет со 100% гарантией утверждать ,
что мы купим tele 0435 vde0435 time relay 250vac и сделаем его пересылку до Вас быстрой и безопасной, без затягивания сроков и любых проблем.
Воспользуйтесь нашим онлайн-каталогом, чтобы найти другие товары т.к. в них находится больше чем 300 000 000 лотов со всего мира,
которые мы тоже можем заказать для Вас.

Гарантия на tele 0435 vde0435 time relay 250vac

   Купив у нас Вы гарантированно получите свою покупку как указано в описании и в самые короткие сроки! Мы организуем доставку по всей России.
Вы также можете воспользоваться нашим каталогом для поиска других товаров ( более 300 миллионов товаров со всего мира ) , которые мы тоже можем заказать для Вас.
Мы предлагаем супер-цену на tele 0435 vde0435 time relay 250vac, а также Вы бесплатно получаете возможность воспользоваться нашей расширенной программой защиты покупателя и бесплатной доставкой. Цена указана в рублях на все товары в этой категории окончательна .
Все заказы застрахованы на 5 000 000 (пять миллионов рублей) в СК «Гелиос».

Случайный отзыв о нашей работе

   Здравствуйте. Могу оставить только положительный отзыв. Заказывала куклу Барби. Несмотря на санкции и ожидание 2 месяца посылку получила. Операторы отвечали быстро и вежливо. Кампания уложилась в гарантийный срок доставки. Если честно, думала, что заказ не смогут выполнить, и я потеряю деньги — но все получилась. Спасибо.. Автор Юлия Воронцова. Дата 2022-06-10. Населенный пункт: г Уфа
