Назначение вихретокового дефектоскопа ВД-70:

Вихретоковый дефектоскоп ВД-70 предназначен для:

• контроля продукции из ферромагнитных и немагнитных металлов и сплавов на наличие поверхностных дефектов типа трещин;
• определения местоположения дефектов;
• оценки глубины дефектов.

Описание вихретокового дефектоскопа ВД-70:

Дефектоскоп ВД-70 состоит из электронного блока и подключаемого к нему вихретокового преобразователя, который выбирают в зависимости от условий измерений. Возбуждение в контролируемом изделии вихревых токов осуществляется с помощью вихретокового преобразователя (ВТП). Изменения наведенного поля, обусловленные наличием дефекта в материале, регистрируются преобразователем. Полученный электрический сигнал преобразовывается в цифровую форму и выдается на дисплей. Принцип работы дефектоскопа основан на анализе взаимодействия внешнего электромагнитного поля с полем вихревых токов, возбуждаемых в объекте контроля.

Особенности вихретокового дефектоскопа ВД-70:

• малые габариты;
• контроль деталей с грубой необработанной поверхностью;
• контроль деталей при наличии защитных диэлектрических покрытий;
• индикация глубины дефекта в миллиметрах;
• широкий ассортимент вихретоковых преобразователей;
• управление параметрами и режимами работы дефектоскопа с персонального компьютера;
• цветной дисплей с высокой разрешающей способностью;
• встроенные часы и календарь;
• клавиши быстрого доступа к памяти;
• прочный корпус для тяжелых условий эксплуатации;
• специальная комплектация для ОАО «РЖД» и метрополитена.

Один из популярнейших приборов это вихретоковый дефектоскоп ВД-70. С его помощью возможно проверить продукцию из самых разных металлов и сплавов.

Вихретоковый дефектоскоп ВД-70 обнаружит не только наличие нарушений, но и их местоположение и глубину. Аппарат имеет яркий цветной дисплей с высоким разрешением, поэтому в результате картинка получается четкая и, что немаловажно, видна даже при интенсивном солнечном свете. Большая память позволяет сохранять в анализаторе до трехсот настроек и тысячи изображений, при обнаружении дефектов срабатывают звуковые и визуальные сигналы, что делает работу оператора еще более эффективной. Прибор имеет режимы увеличенного экрана и «заморозки», оснащен часами и календарем, имеет выход для подсоединения к ПК.

ВД-70 применяется в самых разных областях промышленности для проверки качества продукции при ее изготовлении и эксплуатации. Аппарат компактен, его размеры — 195?145?55 мм, оптимальные температурные условия от минус десяти до пятидесяти градусов по цельсию. Устойчив к воздействию синусоидальных вибраций, сохраняет свои параметры при индустриальных помехах. Состоит из металлического корпуса с регулируемой ручкой, маслобензостойкой пленочной клавиатуры, встроенного аккумулятора, дисплея и отсека с печатными платами. Все оперативные органы управления находятся на лицевой части.

Принцип функционирования дефектоскопа состоит в следующем. В исследуемом объекте активизируются вихревые потоки, которые взаимодействуют с внешним электромагнитным полем. Изменения в котором означают наличие дефектов. Полученные данные регистрируются и анализируются аппаратом, после чего выводятся в цифровой форме на дисплей.

Вихретоковый дефектоскоп ВД-70 занесен в Государственный реестр средств измерений и сертифицирован.

Вихретоковый дефектоскоп ВД-70 применяется для выявления поверхностных дефектов в немагнитных и ферромагнитных металлах. Он оценивает материал на наличие раковин и трещин, дает оценку их глубины и места расположения. Прибор оснащен цветным ЖК-экраном с разрешением 320 х 240. Дисплей имеет хорошую яркость, поэтому изображение можно видеть даже при высокой степени освещения.

Принцип действия

Прибор создает переменное магнитное поле, которое возбуждает внутри металлического объекта вихревые токи. Распределение последних зависит от однородности структуры материала. Поэтому собственное электромагнитное поле вихревых токов на участках с трещинами или пустотами (полостями) изменяет фазу и амплитуду. Прибор анализирует длительность регистрируемых сигналов и делает выводы о размере, направлении и глубине размещения дефектов.

Особенности

Прибор выполнен в прочном алюминиевом корпусе с пылевлагозащитой класса IP63, имеет разъем USB для подключения к компьютеру. Встроенный АКБ может работать до 8 часов в автономном режиме. Память способна хранить до 1000 изображений, позволяет запоминать до 300 рабочих настроек. Есть функция увеличения изображения и его фиксации («замораживания»). Дефекты структуры обнаруживаются на поверхности 0,3−7,0 мм. При их обнаружении срабатывает световая и звуковая индикация. Прибор отличается компактностью и малым весом (не более 0,5 кг), рассчитан на работу при температуре10…+50 °С. Для ОАО «РЖД» и метрополитена предусматривается специальная комплектация.

Чтобы купить вихревой дефектоскоп ВД-70, заполните заявку на сайте «Техно-НТД». Перед оформлением заказа обязательно уточняйте цены.

Вихретоковый дефектоскоп ВД-70 модификация «Общего назначения»

Вихретоковый дефектоскоп ВД-70 модификация «Локомотивная»

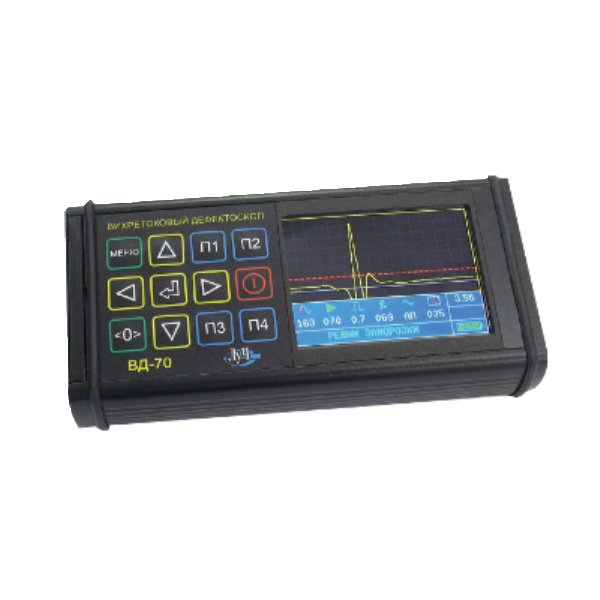

Вихретоковый дефектоскоп ВД-70 модификация «Вагонная»

ПО к вихретоковому дефектоскопу ВД-70

Программа для организации связи дефектоскопа ВД-70 и ПК позволяет переслать в компьютер информацию с дефектоскопа, распечатать протоколы диагностик. Работает с ОС Windows 2000/ME/XP.

Внимание! Производитель оставляет за собой право изменить комплект поставки.
