Варочная поверхность электролюкс платинум инструкция

8 electrolux описание прибора

Описание прибора

Оборудование варочной поверхности

Функциональные элементы панели управления

Индукционная конфорка 2300 Вт

с функцией “Power” 3700 Вт

Индукционная конфорка 1850 Вт

с функцией “Power” 2500 Вт

Индукционная конфорка 1850 Вт

с функцией “Power” 2500 Вт

Панель

управления

Индукционная конфорка 1400 Вт

с функцией “Power” 1800 Вт

Вкл./Выкл.
с индикацией

Индикация
таймера

Индикаторы конфорок

Функция таймера

Защита от доступа

детей с

индикацией

Таймер

STOP+GO

с индикацией

Выбор ступени

нагрева

Функция “Power”

Индикация ступени нагрева

Индикация остаточного тепла

Индикатор функций

автоматического отключения

и распознавания кухонной

посуды

Стеклокерамическая поверхность

EHS 6651 P

Инструкция по эксплуатации

Просим обязательно соблюдать эти правила, ибо в противном случае пользователь теряет право на гарантийное обслуживание при возникновении в приборе неисправностей.

Данный прибор соответствует следующим предписаниям ЕС:
— 73/23/EWG от 19.02.1973 «Предписания по низкому напряжению» -89/336/EWG от 03.05.1989 «Предписания по электромагнитной совместимости», включая поправки к предписаниям 92/31/EWG
— 93/68/EWG от 22.07.1993 «Предписания об идентификационных обозначениях СЕ»

Правильная эксплуатация

Настоящий прибор разрешается использовать только для варки и жарки пищевых продуктов в домашних условиях.
Его нельзя использовать в качестве рабочего стола или места для хранения каких-либо предметов.
Любые перекомпоновки и изменения конструкции прибора недопустимы.
Нельзя помещать на прибор, а также хранить на нем или рядом с ним горючие жидкости, легковоспламеняющиеся материалы или легкоплавкие предметы, такие как пленка, фольга, пластмасса, алюминий и т.п.

Меры безопасности для детей
Следите за тем, чтобы маленькие дети никогда не приближались к прибору.
Дети старшего возраста должны пользоваться прибором только под руководством и присмотром взрослых.
Во избежание случайного включения прибора маленькими детьми или домашними животными рекомендуем активизировать защиту от доступа детей.

Общие меры безопасности

Монтаж и подключение нового прибора имеют право выполнять только обученные и квалифицированные специалисты.
Встраиваемые приборы можно эксплуатировать лишь после установки последних во встроенные шкафы и столешницы, отвечающие необходимым техническим нормам и пригодные для такой эксплуатации.
В случае обнаружения неполадок в работе прибора или повреждений стеклокерамики (проломов, разрывов или трещин) прибор необходимо выключить и отсоединить от электросети, чтобы избежать возможного поражения электрическим током.
Ремонт прибора имеют право производить только обученные и квалифицированные специалисты.

Меры безопасности при пользовании прибором

Перегретые жиры и растительные масла быстро воспламеняются. Не оставляйте без присмотра готовящиеся продукты (например, «картофель фри»).
При неосторожном обращении с прибором можно получить ожог.
Удалите со стеклокерамической панели все наклейки и защитные пленки.
Шнуры питания не должны касаться горячих поверхностей электроприборов и горячей кухонной посуды.
После каждого использования прибора выключайте конфорки.

Меры безопасности при чистке прибора

Перед проведением чистки прибор необходимо выключить и дать ему остыть.
По соображениям безопасности воспрещается производить очистку прибора с помощыо приспособлений для чистки паром или с использованием моющих средств, распыляемых при высоком давлении.

Как избежать повреждений прибора

Стеклокерамическая панель может быть повреждена упавшими на нее предметами.
Ударами кухонной посуды можно повредить край стеклокерамической панели.
Стеклокерамику можно повредить, передвигая чугуную или алюминиевую литую посуду, либо посуду с поврежденным дном.
Плавкие вещества и перелившаяся в результате выкипания пища могут на стеклокерамической панели пригореть. Поэтому их следует удалить как можно быстрее.
Не допускайте выкипания жидкости из кастрюль и сковород. Это может стать причиной повреждения посуды или стеклокерамики.
Не включайте конфорки без кухонной посуды или с пустой кухонной посудой.

Описание прибора

Оборудование варочной поверхности

Функциональные элементы панели управления

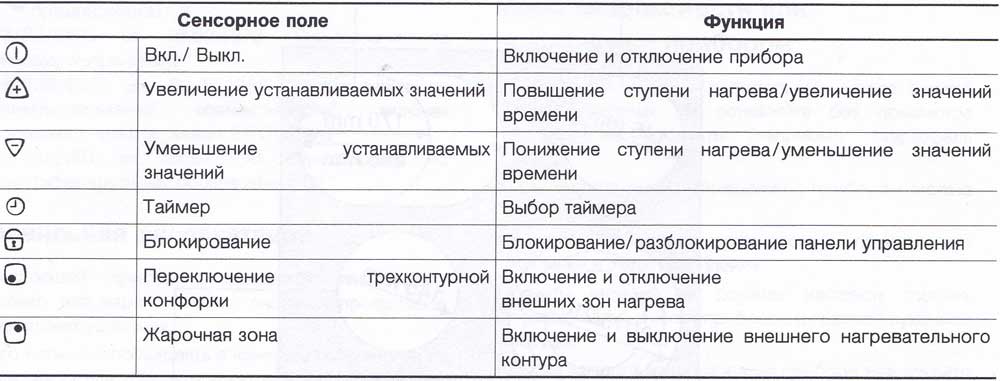

Сенсорные поля Touch Control

Управление прибором осуществляется с помощью сенсорных полей Touch Control. Нужные функции активизируются прикосновениями к сенсорным полям и подтверждаются квитирующими звуковыми сигналами. Прикасаться к сенсорным полям следует сверху, не накрывая при этом другие сенсорные поля.

Индикация

Индикация остаточного тепла

Предупреждение!
Остаточное тепло прибора способно причинить ожог. На остывание конфорок после их отключения требуется некоторое время. Следите за индикацией остаточного тепла GD.

Остаточное тепло можно использовать для разогрева и поддержания приготовленной пищи в горячем состоянии.

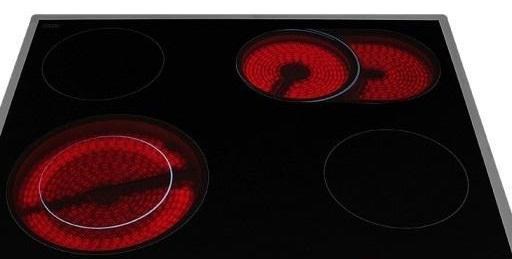

Включение и отключение внешних контуров нагрева

Включая или отключая внешние контуры нагрева, можно корректировать общую площадь нагрева конфорок в зависимости от размеров кухонной посуды.
Перед включением внешнего контура нагрева обязательно должен быть включен внутренний контур нагрева.

Блокирование и разблокирование панели управления

Во избежание случайного сбоя установленных параметров, например в результате протирании прибора тряпкой, всю панель управления, за исключением сенсорного поля «Вкл./Выкл.», можно заблокировать.

При отключении прибора происходит автоматическая отмена режима блокирования.

Применение автоматики закипания

Все четыре зоны нагрева оснащены автоматикой закипания.
В случае установки ступени нагрева с помощью сенсорного поля + , начиная с параметра 0, конфорка на определенное время включается на полную мощность, а затем автоматически возвращается на установленную ступень нагрева.

Если во время действия импульса закипания пользователь выберет более высокую ступень нагрева, например перейдет со ступени 3 на 5, то в этом случае время доведения до кипения будет скорректировано. ЕСЛИ в конфорке еще имеется остаточное тепло (индикация Н), импульс закипания не включится.

Продолжительность импульса быстрого закипания зависит от выбранной ступени нагрева.

Применение защиты от доступа детей

Система защиты от доступа детей препятствует несанкционированной эксплуатации прибора.
Включение защиты от доступа детей

Прибор отключается. Защита от доступа детей включена.

Принудительная отмена защиты от доступа детей

С помощью указанной ниже процедуры можно отдельного приготовления пищи; после этого она отключить защиту от доступа детей на время снова активизируется.

До следующего отключения прибором можно пользоваться в обычном порядке.

После принудительной отмены защиты от доступа детей в течение примерно 10 секунд необходимо установить прибор на какую-либо ступень нагрева или функцию, иначе он автоматически отключится.

Отключение защиты от доступа детей

Прибор отключается. Блокирование доступа детей отключено.
Использование таймера

Если дополнительно к установке времени кратковременного таймера для данной конфорки устанавливается и ступень нагрева, то по истечении заданного времени эта конфорка отключается.

При отключении конфорки одновременно отключается и установленная функция таймера.

Выбор конфорки

После замедления миганий контрольного индикатора можно установить или изменить ступень нагрева конфорки.
Если установлены и другие функции таймера, то спустя несколько секунд появляется индикация самого короткого времени всех функций таймера и начинает мигать соответствующий контрольный индикатор.

Установка времени

Время установлено.

Отключение функции таймера

Контрольный индикатор гаснет.

Функция таймера выбранной конфорки отключена.

Изменение времени

Через несколько секунд частота мигания контрольного индикатора уменьшается.

Время установлено.

Выполняется обратный отсчет времени.

Индикация остающегося времени работы конфорки

Через несколько секунд контрольный индикатор начинает мигать медленнее.

Отключение звукового сигнала

Звуковой сигнал прекращается.

Защитное отключение

Варочная зона

Если в течение римерно 10 секунд после включения варочной зоны не будет установлена ступень нагрева для какой-либо конфорки, варочная зона автоматически отключится.
Если одно или несколько сенсорных полей будет закрыто в течение более чем 10 секунд какими-либо предметами (кастрюлей, тряпкой или т.п.), то раздается звуковой сигнал и конфорка автоматически выключается.
В случае отключении всех конфорок примерно через 10 секунд варочная зона автоматически отключится.

Панель управления

В случае перекрытия одного или нескольких сенсорных полей продолжительностью дольше 10 секунд, раздается звуковой сигнал. Звуковой сигнал автоматически отключается после прекращения перекрытия сенсорных полей.

Конфорки

Если хотя бы одна из конфорок через определенное время не будет выключена или не будет изменена ступень нагрева, то соответствующая конфорка автоматически отключится.

Замечание касательно акриламида

Согласно результатам новейших научных исследований интенсивная тепловая обработка пищевых продуктов с целью получения румяной коричневой корочки опасна для здоровья человека из-за вредного воздействия акриламида. В особенности это относится к продуктам, в которых содержится крахмал. Поэтому мы рекомендуем готовить пищу при возможно более низкой температуре и не зарумянивать продукты слишком сильно.

Кухонная посуда

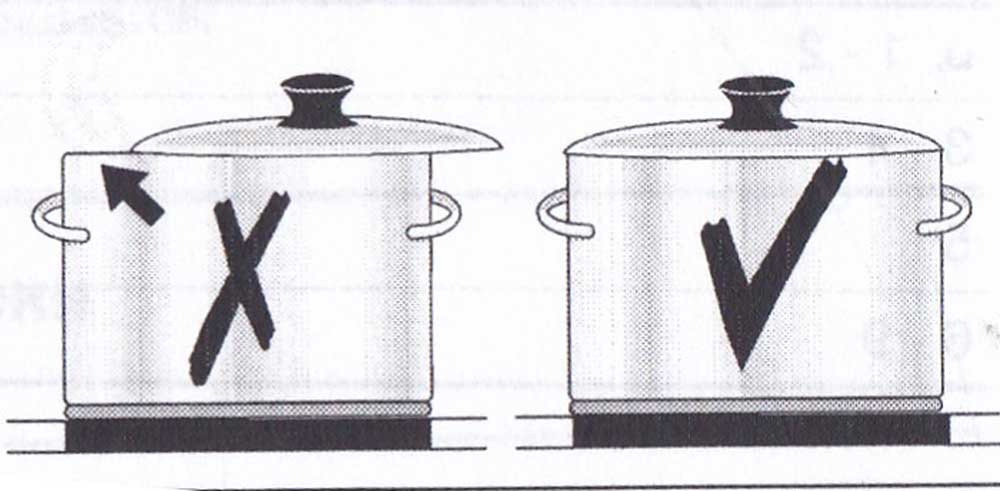

Подходящую посуду для приготовления пищи определяйте по днищу. Днище должно быть толстым и предельно ровным. Посуда, покрытая стальной эмалью, а также посуда с алюминиевым или медным днищем, может оставить на стеклокерамической панели трудноудаляемые или совершенно неудаляемые следы, меняющие первоначальный цвет панели.

Экономия электроэнергии

Устанавливайте кухонную посуду на конфорку только перед включением последней.
По возможности, всегда накрывайте кастрюли крышкой.

Чтобы воспользоваться остаточным теплом, выключайте конфорки до окончания приготовления блюда.

Размеры днища кастрюли и конфорки должны быть одинаковыми.

Примеры
применения
при
варке

Данные нижеследующей таблицы являются ориентировочными.

Мытьё и уход

Осторожно!
Остаточное тепло конфорок может причинить ожог.
Внимание!
Острые и абразивные чистящие средства повреждают прибор. Мойте прибор водой с мягким моющим средством.

Внимание!
Остатки чистящих средств повреждают прибор. Удаляйте их водой с моющим средством.

Мытье прибора после каждого использования

1. Протрите прибор влажной тканью с добавлением моющего средства.
2. Насухо вытрите прибор чистой тканью.

Удаление загрязнений

1. Установите скребок для чистки под углом к стеклокерамической поверхности.
2. Скользящими движениями лезвия скребка удалите загрязнения.
3. Протрите прибор влажной тканью с добавлением моющего средства.
4. Насухо вытрите прибор чистой тканью.

* Скребки, средства для чистки поверхностей из стеклокерамики и нержавеющей стали можно приобрести в специализированных магазинах

Особо стойкие загрязнения удаляйте с помощью помощью средства для чистки поверхностей из стеклокерамики или нержавеющей стали.
Царапины и темные пятна на стеклокерамике удалению не поддаются, однако они не влияют на нормальную работу прибора.

Что делать если…

Если Вы не смогли устранить неполадку с помощью вышеперечисленных мер, обратитесь, пожалуйста, в авторизованный сервисный центр.

Предупреждение! Ремонт прибора имеют право производить только специалисты. Неквалифицированный ремонт может иметь опасные последствия для пользователя прибора.
Если Вы воспользуетесь услугами сервисного центра на ошибочных основаниях, то посещение техника сервисного центра может оказаться платным даже во время действия гарантии.

Утилизация

Упаковочные материалы
Упаковочные материалы экологически безопасны и пригодны для вторичного использования. Синтетические части снабжены специальной маркировкой, например: >РЕPSИнструкция по монтажу

Указания по технике безопасности
Соблюдайте законы, распоряжения, предписания и нормы, действующие в стране, на территории которой устанавливается прибор. (К таковым относятся требования техники безопасности, правила и порядок утилизации и т. д.).

Монтаж прибора имеет право производить только квалифицированный специалист.

Соблюдайте минимально допустимые отступы от других приборов и мебели.

Под прибором должен быть установлен защитный поддон.

Поверхности срезов в столешнице необходимо предохранять от влаги при помощи соответствующего уплотняющего материала.

Уплотнение должно соединить прибор со столешницей так, чтобы не оставалось никаких зазоров.

Не устанавливайте прибор в непосредственной близости от дверей и под окнами. Раскрывшаяся дверь или распахнувшееся окно может опрокинуть находящуюся в зоне нагрева горячую посуду.

ПРЕДУПРЕЖДЕНИЕ!

Опасность поражения электрическим током.

Разъем для подключения сетевого питания находится под напряжением.
Обесточьте разъем для подключения сетевого питания.
Руководствуйтесь монтажной схемой электросоединений.
Соблюдайте правила безопасности при обращении с электроприборами.
Правильная установка включаемых в сеть устройств должна надежно предохранять от соприкосновения с токопроводящими частями.
Подключатьприбор к сети должен квалифицированный специалист-электрик.

ВНИМАНИЕ!

Неполадки, вызываемые электротоком. Неплотные и неправильно установленные штекерные соединения могут вызвать перегрев разъема.
Клеммные соединения должны устанавливаться технически грамотно.
Электрошнур не должен быть туго натянут.
При одно- или двухфазном подключении следует использовать подходящий шнур питания типа H05BB-F Тмакс. 90° (или выше).
Если шнур питания этого прибора поврежден, его следует заменить на специальный шнур питания типа H05BB-F Тмакс. 90° или выше. Его можно приобрести в сервисном центре.
При электроустановке необходимо предусмотреть устройство, позволяющее отключать от сети прибор с шириной размыкания контактов не менее 3 мм по всем полюсам.
Пригодными для этой цели устройствами размыкания могут служить, напр., аварийные выключатели, предохранители (винтовые предохранители необходимо извлечь из патрона), автоматические предохранительные переключатели и контакторы.

Ольга

2246

Электрической варочной поверхностью Electrolux REX, модель KT6421XE, пользуюсь около года. На моей почти белой кухни черная стеклокерамическая панель с рамкой цвета нержавеющей стали, смотрится очень стильно и выигрышно. К тому же эта рамка предохраняет от переливающейся жидкости, столешница всегда чистая.

4 конфорки HiLight, три круглые, левая нижняя имеет три зоны нагрева, а правая верхняя круг + овал. Выбирали специально с таким расширением, так как часто пользуемся утятницей. К сожалению, мощности не хватает, чтобы пользоваться всеми 4 конфорками одновременно. И даже тремя, если все работают на максимуме, но происходит такое, довольно, редко, так что сварить-пожарить успеваю все.

Панель управления сенсорная, довольно удобная. Команды подтверждаются звуковыми сигналами, и информация отображается на дисплее. Шкала от 0 до 14, но готовить можно только на 12-14, остальное для подогрева пищи.

Методом проб и ошибок, я все-таки приспособилась и подружилась с нашим Рексом. В целом панелью и ее функциями я довольна, правда, я не готовлю много и изысканно. Отличная функция «автоматического нагрева», она, действительно, экономит время, поверхность сама устанавливает максимальную ступень нагрева для конкретной конфорки, и когда вода закипит, автоматически переводит температуру нагрева на выбранную заранее цифру.

От функции «таймер обратного счета» я вообще в восторге. Таймер можно установить одновременно для всех четырех конфорок. После выбора нужной конфорки устанавливаю минуты и выбираю нужную мощность. После того, как истекло заданное время, и прозвучал звуковой сигнал, конфорка автоматически отключается. То есть, зная точные пропорции можно приготовить несложное блюдо, не стоя рядом с плитой. Например, оставляю утром турку с кофе на две чашки на 6 минут при отметке 14, и могу собираться, не переживая, что кофе убежит или выкипит. Или задаю 25 минут при отметке 10, и варю гречневую кашу, гуляя с ребенком на улице. Существует также отсчет времени с начала приготовления. Этот таймер предназначен для контроля над временем работы конфорки, но лично я, им ни разу не пользовалась.

Цены в интернет-магазинах:

Довольно удобна функция автоматического отключения варочной поверхности, если на нее пролилась жидкость или на панели находится что-либо более 10 секунд (кастрюля или прихватка). Прежде чем плита отключится, прозвучит предупреждающий звуковой сигнал в течение нескольких секунд, поэтому есть время убрать предмет, если он попал туда случайно.

Постоянно пользуюсь функцией «блокировка». Эта функция позволяет заблокировать панель управления, что предупреждает случайное выключение или изменение мощности нагрева. По завершении работы и выключении варочной поверхности, эта функция отключается автоматически.

Ни разу не использовала функцию STOP+GO. Не совсем понимаю, для какого случая она предназначена. При активировании этой функции все работающие конфорки переходят на минимум. При этом мощность нагрева изменить уже нельзя, но функция «Таймер» остается активной. При отключении функции STOP+GO, ранее работающие конфорки автоматически возвращаются на предварительную мощность нагрева. Что это дает мне не ясно, так как остаточное тепло у конфорок довольно сильное, и блюдо может «дойти» и при выключенной плите.

Зато функция «Защита от детей» мне была просто необходима. Данная функция предупреждает случайное включение и использование варочной панели, а в доме, где двое любознательных малышей происходит много случайностей. При отмене данной функции на один цикл приготовления и после выключения плиты, «защита» включится снова. Очень удобно!

Производители рекомендуют очищать варочную поверхность после каждого приготовления блюд, но у меня так не получается. Поэтому появились небольшие темные пятна и царапины на стеклокерамике, но они не отражаются на качестве работы поверхности.

Цены в интернет-магазинах:

Просто незаменима на любой кухне, а электрический прибор Electrolux EHF 96547 XK (отзывы отмечают стильный и современный дизайн изделия) особенно, ведь он выступает настоящим помощником в доме. Экономит электроэнергию, быстро нагревается и позволяет приготовить, а также разогреть любое блюдо.

Electrolux EHF 96547 XK: описание

Electrolux EHF96547XK отвечает всем современным стандартам качества. Имеет четыре конфорки, которые позволяют готовить несколько блюд одновременно. Две из них — с дополнительной областью расширения. Одна овальная, а вторая круглая. Данные конфорки можно использовать для посуды нестандартных размеров.

Управление панелью прибора сенсорное. Здесь находится кнопка включения и выключения устройства, которая работает от одного касания пальца. Действует функция защиты от детей. Можно полностью заблокировать панель управления, а при необходимости разблокировать её. Есть режим Stop + go, а также кнопка отключения и включения внешнего контура. При работе прибора часто применяют режим автоматического нагрева.

На панели отображается мощность нагрева, которую можно выставить, воспользовавшись специальной линейкой. Указано, какая конфорка находится в работе. Здесь же расположен таймер обратного отсчета, позволяющий определить время работы конфорки. Индикатор OptiHeat Control оповещает, насколько остыла панель Electrolux EHF 96547 XK.

Тип поверхности прибора электрический. Рабочая зона сделана из стеклокерамики. требует к себе бережного отношения и заботливого ухода.

Прибор Electrolux EHF 96547 XK: характеристики технических параметров

Как уже упоминалось ранее, изделие имеет четыре конфорки типа Hi-Light. Передняя левая имеет номинальную мощность нагрева 800/1600/2300 Вт, что соответствует следующему диаметру поверхностей: 120/175/210 мм. Задняя левая и передняя правая конфорки имеют мощность нагрева до 1200 Вт и диаметр 145 мм. Задняя правая конфорка представляет собой удлиненную овальную форму и может иметь диаметры 170 и 265 мм с мощностями 1500 и 2400 Вт соответственно.

Работает от излучающего нагревателя бытовая техника Electrolux EHF 96547 XK. Характеристики изделия отмечают сенсорную панель управления, которая запускает в работу свои функции только от одного касания пальца. В наличии — звуковое оповещение, аварийное отключение прибора. Есть самодиагностика возможных неисправностей. В агрегате присутствует автоматическое включение, а также индикаторы мощности, остаточного тепла и времени приготовления пищи. Остаточное тепло можно задействовать для приготовления блюд, что существенно снизит энергозатраты. Электропотребление прибора — 7,1 кВт. Ширина агрегата — 59 см, его глубина — 52 см, высота — 11,8 см. Ширина ниши изделия равна 56 см, а глубина составляет 49 см. Масса бытового аппарата — 7,9 кг.

Производится в черном цвете с окантовкой из серой нержавеющей стали модель Electrolux EHF 96547 XK. Страна-производитель данного изделия — Германия. Гарантия на данный товар выдается на один год.

Установка прибора

Перед тем как установить панель Electrolux EHF 96547 XK (отзывы отмечают, что изделие полностью выполняет все заявленные производителем функции), следует переписать все технические характеристики, которые находятся на дне прибора. Затем аппарат монтируют в кухонную мебель, специально предназначенную для встраиваемых варочных панелей. Бытовая техника производится вместе с сетевым шнуром.

Электрическая варочная панель должна располагаться на расстоянии 50 см от навесных шкафов и на таком же удалении от стен и прочих поверхностей. Под неё устанавливается защитный пол. Более подробно установка прибора описана в инструкции по эксплуатации к Electrolux EHF 96547 XK. Подключение к электросети производится только после полной установки панели.

Нельзя подключать аппарат к и в удлинитель. Провод при подключении нужно фиксировать, а вилка должна плотно прилегать к розетке.

Об использовании изделия

Встроенная варочная панель (электрическая) включается от одного нажатия на индикатор включения. В программу управления включена функция автоматического выключения, которая отключает прибор, если:

• все до одной конфорки полностью выключены;
• не выставлена мощность после включения аппарата;
• панель управления залита какой-то жидкостью или при условии, что на ней находится посторонний предмет более 10 минут;
• конфорка не выключена, а мощность нагрева осталась без изменения.

Перед тем как отключить аппарат, варочная панель издает характерный звуковой сигнал.

Если мощность нагрева стоит на уровне 1-3, то устройство отключится спустя шесть часов. При показателе 4-7 прибор автоматически перестанет работать через пять часов. На отметке от 8 до 9 панель выключится по прошествии 4 часов. Если мощность нагрева стоит на показателе 10-14, то прибор перестает работать спустя 1,5 часа.

Для включения мощности нужно нажать на необходимую отметку на линейке панели. Установить мощность можно, проведя пальцем по линейке до нужного параметра. Если конфорка не работает, то на панели управления высвечивается О. При работающей конфорке появляется показатель мощности от 1 до 14. Полуноль означает, что запущена функция Stop + go. Если на панели высветилась буква Е плюс какое-то число, то это указывает на возможную неисправность прибора.

Две конфорки на варочной панели имеют несколько рабочих контуров, которые можно включать и выключать соответствующими кнопками. Эта функция позволяет использовать для приготовления пищи посуду разных размеров.

При приготовлении пищи можно использовать функцию «Автоматический нагрев» (индикатор А). Этот режим быстрее нагревает конфорку. Сначала разогревает её до максимальной мощности, а потом сбавляет температуру до необходимой.

Функция Stop + go переводит все конфорки на более низкую ступень нагрева. При её включении уровень мощности отрегулировать нельзя. Этот режим не влияет на работу таймера в Electrolux EHF 96547 XK.

Инструкция отмечает, что во время работы прибора можно полностью заблокировать панель управления, воспользоваться режимом защиты от детей, который исключает случайное включение изделия. О её включении говорит горящая буква L на панели управлении.

Кнопка OffSound Control указывает на уровень остаточного тепла. Три палочки говорят, что панель работает и идет процесс приготовления пищи, две указывают на поддержание тепла, а одна — на остаточное тепло.

Уход за бытовым прибором

Электрическая варочная панель Electrolux EHF 96547 XK нуждается в бережном и внимательном уходе. Её поверхность следует промывать после каждого приготовления пищи. Перед тем как поставить посуду на панель, следует убедиться в чистоте её дна. На работу варочной техники не влияют царапины и темные пятна. Для очищения поверхности от загрязнений следует использовать специальное средство для варочных панелей и скребок для стекла.

Если на прибор попала горячая пластмасса, продукты, содержащие сахар, а также полиэтиленовый пакет, то они должны быть удалены незамедлительно. Для этого скребок наклоняют под острым углом (45°) и таким образом постепенно очищают панель. Все остальные загрязнения убираются после полного остывания Electrolux EHF 96547 XK. Панель управления требует такого же тщательного ухода, как и все остальные части прибора.

Экономия электроэнергии

Существенно поможет сэкономить электроэнергию при приготовлении пищи варочная панель Electrolux EHF 96547 XK. Руководство по эксплуатации для этой цели рекомендует воспользоваться следующими советами:

• Ставить посуду прежде, чем будет включена конфорка.
• Размеры дна тары и конфорки должны быть идентичны.
• Емкость малых размеров должна располагаться на соответствующих конфорках.
• Посуду нужно ставить на центральную часть конфорки.
• Если подогревается вода, то её нужно наливать чуть больше, чем требуется.
• При приготовлении пищи рекомендуется накрывать кастрюлю крышкой.
• Для растапливания продуктов и поддержания блюд в горячем виде можно воспользоваться остаточным теплом.

Встроенная варочная панель (электрическая) требует к себе особого отношения. Так, для приготовления на ней следует выбирать емкости с толстым и плоским дном. Если тара произведена из алюминия, меди или эмалирована, то это может повлиять на изменение цвета варочной поверхности.

Для экономичности следует использовать функцию ÖkoTimer, которая выключает конфорку незадолго до того, как прозвучит звуковое оповещение таймера обратного отсчета.

• Мощность нагрева до одного в режиме Stop + go. Позволяет сохранить блюда теплыми.
• От одного до трех. В этом режиме блюда могут готовиться от 5 до 40 минут. Это голландский соус, растапливание продуктов, сгущение яиц, омлета.
• От трех до пяти. Готовят рис и молочные яства. Можно разогреть готовую еду. Время рабочего процесса — 25-50 минут.
• От пяти до семи. Приготовление овощных, рыбных и мясных блюд на пару. На весь процесс уходит от 20 до 45 минут.
• От семи до девяти. Готовят паровой картофель. Время приготовления блюда — от 20 до 60 минут.
• От девяти до двенадцати. Легкое обжаривание продуктов. Приготовление блинов, пончиков, яиц.
• От двенадцати до тринадцати. Сильная обжарка мясных и рыбных блюд. Время их приготовления — 5-15 минут.
• Режим четырнадцать. Кипячение воды. Отваривание крупы. Приготовление жаркого и гуляша. Жарка во фритюре.

Варочная панель легка в управлении. Чтобы готовить на ней, не нужны специальные навыки, достаточно тщательно подробно изучить инструкцию.

Техника безопасности

Перед монтажом и использованием техники нужно изучить руководство по эксплуатации. Следует помнить, что неправильная установка прибора способна вызвать травмы и повреждения. При недостатке навыков в установке встроенных варочных панелей лучше доверить данную работу профессионалам.

Не следует давать детям играть с изделием и упаковочными материалами от него. Нельзя допускать детей, а также домашних животных к работающему прибору или в случае, когда панель недостаточно остыла. Следует помнить, что во время работы все части бытовой техники сильно нагреваются. Необходимо постоянно применять функцию защиты от детей. Детям, не достигшим трехлетнего возраста, нельзя находиться рядом с панелью, особенно если взрослые не могут обеспечить надлежащий присмотр.

Запрещается запускать аппарат в работу с внешнего таймера. Нельзя оставлять на поверхности панели продукты, которые готовятся на масле или жиру, так как это может вызвать пожар. При жарении на масле посуду следует накрывать крышкой. При возникновении огня прибор следует незамедлительно отключить от розетки и накрыть одеялом.

На варочной поверхности нельзя располагать различные предметы. Это касается и изделий из металла: ножей, ложек, вилок, крышек и т. д. Запрещается очищать устройство пароочистителем.

Если на стеклокерамической поверхности образовались трещины или она начала растрескиваться, то таким прибором пользоваться нельзя, а следует отключить его от электричества, чтобы не ударило током. При повреждении шнура питания его нужно поменять в ближайшем сервисном центре.

Установка прибора должна проводиться только квалифицированным специалистом. Нельзя устанавливать поврежденный прибор. При монтировке изделия необходимо соблюдать инструкцию по эксплуатации.

Все необходимые зазоры между мебелью и электрическими приборами должны быть выдержаны. Поверхности срезов столешницы, в которую будет монтироваться панель, нужно смазать герметиком, дабы не допустить разбухания древесины под воздействием влаги.

Технику необходимо оберегать от влаги и пара. Её не устанавливают около дверей и окон. Иначе кухонная посуда может упасть с панели при открывании двери или окна. Если встроенная панель будет расположена над ящиками, которые выдвигаются, то между ними должно быть достаточное пространство для вентиляции воздуха.

Дно варочной панели во время работы сильно нагревается, поэтому под прибором должна находиться пожаробезопасная прокладка, чтобы предупредить проникновение в прибор снизу. Подключение изделия к электросети должно производиться электриком. Варочную панель нужно заземлить. Уход и очистку прибора следует проводить только при выключенной из розетки панели.

Перед тем как запустить изделие в работу, следует убедиться, что параметры прибора соответствуют параметрам электросети в квартире. Перед эксплуатацией аппарата нужно удостовериться в правильной его установке. Плохо закрепленный шнур или шатающаяся в розетке вилка могут вызвать перегрев контактов. Нельзя использовать для встроенной варочной панели электрошнур от другого прибора. Необходимо следить, чтобы электропровода между собой не спутывались, а шнур не был сильно натянут. Если розетка находится рядом с панелью, то следует убедиться, что шнур не качается. Он не должен касаться прибора и горячей посуды, так как при соприкосновении с ними может оплавиться. Запрещается при подключении панели использовать удлинители и тройники.

Перед первым использованием удаляют всю упаковку, защитную пленку и наклейки. Прибор предназначен только для жилых помещений. При его монтаже нельзя закрывать отверстия для вентиляции.

Прибор нельзя оставлять без присмотра и касаться его мокрыми руками. Не стоит дотрагиваться до аппарата, если на него попала вода. Сначала его нужно отключить от электрической сети.

Стоимость

Имеет вполне приемлемую стоимость для техники подобного уровня Electrolux EHF 96547 XK. Цена прибора колеблется в пределах от 14,5 до 20 тысяч рублей. Наиболее низкая стоимость изделия отмечается в торговых точках «Техностудия», «Мегабит», «Эльдорадо», «Техносила», «ОГО».

При покупке кухонной отдельно стоящей электроплиты в большинстве случаев для её подключения достаточно просто включить вилку в розетку. Но многие приобретают не полный комплект, а только верхнюю ее часть – варочную панель.

Предлагаем рассмотреть, как своими руками произвести подключение варочной панели Electrolux (Электролюкс), Zanussi, Bosch (Бош), Gorenje, Hansa, Samsung (Самсунг), Siemens, Аристон и прочих, а также стоимость такого подключения в специализированных компаниях.

Теория подключения панели

Варочная панель, встраиваемого типа подключается к отдельной линии с розеткой, способной выдержать ток от 32 до 40 А и обеспечить надежное заземление. Подводящий кабель содержит три медных провода, сечением не менее 4 мм². Современная электропроводка в квартире также позволяет произвести подключение к четырехпроводному кабелю питания.

Розетки для подключения панелей бывают двух типов:

Если самостоятельно производить подключение варочной панели с имеющейся вилкой на конце кабеля, то это не составит труда. Но для подключения к питающей сети кабеля от плиты, где нет на конце вилки, уже нужны определенные знания.

К примеру, от панели отходит кабель, у которого четыре жилы, а со стены выходят только три провода питания. Это означает, что панели нужно подключение из двух фаз, а в квартире только одна.

В данном случае технология такая: коричневый и черный провод из кабеля от варочной панели скручивают вместе, и подключают к фазному проводу, линии питания, который выходит из стены. Синий провод кабеля (нейтраль) соединяют с нулевым проводом питания. Остается защитный провод заземления желто-зеленого цвета, его подключают к такому же проводу заземления в линии питания.

В том случае, если из стены отходят провода одного цвета, при помощи мультиметра нужно выяснить, какой из них ноль, а какой фаза, и определить целостность заземляющего проводника. Получившееся соединение проводов необходимо заизолировать.

Перед подключением варочной панели, на кабеле которого уже есть вилка, необходимо обязательно проверить соответствие проводов питания и контактов внутри розетки. Иногда они могут отличаться. Для этого розетка разбирается, и с помощью мультиметра определяется соответствие подключения, при необходимости провода меняются местами.

1. Подключение электрической варочной панели подразумевает установку отдельного защитного автомата и УЗО, данные устройства подбираются с таким расчетом: для розетки на 16 А необходим автоматический выключатель на ток 25 А, а УЗО от 40 А. Недопустимо одновременное использование линии питания панели для подключения несколько силовых приборов.
2. Корпус варочной панели должен быть обязательно заземлен, причем не к корпусу или проводу от другого прибора, а к клемме розетки, отдельным проводом от панели.
3. Уже большинство производителей продает технику, которая оснащена защитной шиной заземления, её просто нужно соединить с проводом заземления в квартире.

Индукционная панель: подключение по шагам

Подключение варочной индукционной панели к сети принципиально не отличается от установки обычной варочной панели, чтобы в этом убедиться, ниже представлена пошаговая инструкция. Рассмотрим, как производится подключение индукционной панели к питающей сети.

Фото: монтаж индукционной панели

Шаг 1.
Шнуры питания бывают 2-х видов: трехжильные, ранний вариант, и четырех- жильные, более новый вариант. Для подключения встраиваемой панели, необходимо приобрести шнур питания, который будет соответствовать вашей силовой розетке на кухне.

Шаг 2. Откройте крышку для подключения.
Ищите на обратной стороне панели прямоугольник, закрытый металлической пластиной. Отвинтите его при помощи отвертки.

Шаг 3. Соединяем шнур и клеммы.

После удаления задней крышки, нужно найти клеммы прибора. Сначала вставьте кабельный зажим в отверстие. Шнур удерживаем при помощи пластины. Это нужно, чтобы избежать выпадения провода. Затем запустите шнур через кабельный зажим. Пока что винты не затягиваем.

Шаг 4. Удалить медную пластинку.

Прямо над отверстием нужно найти провода. Если производится подключение индукционной плиты старого образца, то там должно быть три провода, если новую модель, то будет четыре провода: два фазных, один нейтральный и один заземления.

Нейтральная клемма расположена в центре, фазные провода по обе стороны от него, и клемма заземления находится снизу. Перед началом подключения проводов, нужно проверить, есть ли медная перемычка, соединяющая нейтральные и заземляющие провода. Если обнаружили её – просто отсоедините.

Шаг 5. Подключите провода.

Совместите провода с клеммами. Подключение кабеля к панели осуществляют коричневый провод фазы, нейтральным провод синего цвета и желто-зеленый заземляющий провод.

Чтобы подключить провода, нужно будет открутить винты клеммного соединения и установить провод на их место.

Первым производим подключение заземления, это желто-зеленый провод. Затем нейтрали (синий провод). После этого подключаем фазный провод коричневого цвета к одной из двух фазных клемм. Между двумя фазными клеммами устанавливаем медную перемычку, которую мы сняли с нейтрального провода. Данное подключение подходит для квартир, где используется питающее напряжение 220 В. Затяните винты крепление подводящего кабеля.

Проверьте прочность всех соединений, в противном случае не выдержит автомат и понадобится ремонт не только клеммника индукционной панели, но и всей проводки.

Шаг 6. Затянуть кабель питания.

После подключения проверьте, натянут ли кабель питания, он не должен висеть, но и нельзя его перетягивать.

Шаг 7.
Включение индукционной панели.

После подключения кабеля питания и подведения к нему напряжения, включают панель и проверяют ее работоспособность, в соответствии с паспортными данными.

Для правильной работы и удобного управления индукционной панелью используется электронная система управления, в отличие от газовой варочной панели, где регулировка осуществляется механическим поворотом запорного крана. Такое решение довольно удобно и функционально. Можно в реальном времени отслеживать режим каждого варочного сектора панели.

Видео: установка и подключение варочной панели

Цена на подключение варочной панели к питающей сети квартиры, в специализированных магазинах таких городов как Минск, Москва, Омск, Оренбург, Пенза, Самара может варьироваться от 500 до нескольких тысяч рублей, в зависимости от города и сложности работы. Но, как видите, самостоятельное подключение данной техники не требует специальных знаний и легко выполняется по фото, даже без опыта работы.
