Увнф 10 сз инструкция по применению

Перед применением следует:

1. Произвести наружный осмотр фазоуказателя, при котором следует обратить внимание на отсутствие трещин, отслоений и других дефектов.
2. При наличии влаги и загрязнений удaлить их сaлфеткой. В случае запотевания указателя в теплом помещении после хранения, либо эксплуатации на морозе, необходимо выдержать его в течение 15 минут в этом помещении и протереть салфеткой насухо.
3. Перед использованием указателя необходимо убедиться в его исправности и произвести самопроверку. Для этого необходимо нажать на кнопку, расположенную под козырьком рабочей части указателя. Прерывистое свечение и звучание указателя свидетельствуют о его исправности.
Пофазное определение наличия напряжения осуществляется контактным способом.

УВНФ-10 СЗ – фазоуказатель высокого напряжения

Назначение фазоуказателя УВНФ10 СЗ

Двухполюсный светозвуковой фазоуказатель высокого напряжения УВНФ–10 СЗ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках, а также для фазировки кабельных линий и силовых трансформаторов в электроустановках переменного тока напряжением от 6 до 10кВ, частотой 50 и 60Гц, при температуре от – 45°C до + 40°C и относительной влажности воздуха не выше 80% (при температуре + 25°C) .

Принцип действия фазоуказателя напряжения основан на преобразовании электрических сигналов в светозвуковые.

Фазоуказатель УВНФ–10СЗ относится к основным электрозащитным средствам и позволяет произвести пофазное определение напряжения касанием токоведущих частей.

Фазоуказатель позволяет определять опасное напряжение на деревянной опоре без применения заземляющего провода, а в комплекте со сборной 4–х звенной изолирующей оперaтивной штангой ШО–10–4–6,6 длиной 6,6м и весом 3,5кг, с земли без подъема на опору ВЛ. Фазоуказатель отличается яркой импульсной индикацией и мощным прерывистым звуковым сигналом.

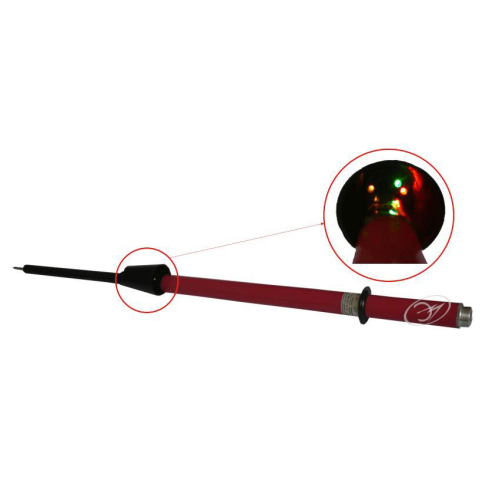

Элементы светозвуковой индикации указателя расположены внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.

Фазоуказатель обладает возможностью самопроверки работоспособности перед эксплуатацией.

Надежная работа фазоуказателя достигается использованием в электрической схеме микропроцессора, микросхем и комплектующих элементов ведущих мировых производителей (Майкрочип, Филипс, Панасоник), а также литиевым источником питания марки CR – 123 напряжением 3В, емкостью 1500 м А/ч. Низкая величина рабочего тока, в режиме сигнализации, позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 10 лет.

Рабочая часть указателя изготавливается из пластика марки “АBS” и обеспечивает нормальное функционирование элементов электроники в течение всего срока эксплуатации.

Изолирующая часть изготавливается из пластика ПВХ, обеспечивающий надежную изоляцию.

Указания по эксплуатации фазоуказателя УВНФ-10 СЗ

Фазоуказатель высокого напряжения УВНФ – 10СЗ состоит из 2–х основных частей: рабочей и изолирующей части с рукояткой. Соединение звеньев между собой осуществляется навинчиванием. Безопасность при работе с укaзателем обеспечивается кольцеобразным упором на корпусе.

Перед применением следует:

1. Произвести наружный осмотр фазоуказателя, при котором следует обратить внимание на отсутствие трещин, отслоений и других дефектов.
2. При наличии влаги и загрязнений удaлить их сaлфеткой. В случае запотевания указателя в теплом помещении после хранения, либо эксплуатации на морозе, необходимо выдержать его в течение 15 минут в этом помещении и протереть салфеткой насухо.
3. Перед использованием указателя необходимо убедиться в его исправности и произвести самопроверку. Для этого необходимо нажать на кнопку, расположенную под козырьком рабочей части указателя. Прерывистое свечение и звучание указателя свидетельствуют о его исправности.

Пофазное определение наличия напряжения осуществляется контактным способом.

При касании щупом (крюком) фазоуказателя токоведущей части, находящейся под напряжением, прибор в течении первых 5 сек. работает в режиме указателя напряжения (определяет наличие или отсутствие напряжения), что сопровождается ярким свечением красного светодиода и звуковым сигналом.

При контактировании 5 и более секунд прибор запоминает фазу напряжения контролируемого проводника, что сопровождается свечением только зеленого светодиода и изменением тональности звукового сигнала.

При удалении от токонесущего проводника в течении 12 сек. фазоуказатель запоминает данную фазу, что сопровождается коротким звуковым щелчком и импульсами желтого светодиода. При контактировании с совпадающей фазой прибор сигнализирует зеленым светодиодом и звуковым сигналом аналогично запомненной фазе.

При контактировании с соседними фазами фазоуказатель сигнализирует тактным звуковым сигналом и красным светодиодом.

При превышении 12 секунд происходит автоматический сброс запомненной фазы.При необходимости быстрого сброса запомненной фазы нажать на кнопку самопроверки Во избежание порчи указатель не следует подвергать ударам и толчкам.

Технические характеристики фазоуказателя УВНФ10 СЗ

Комплектация фазоуказателя УВНФ-10 СЗ

• Фазоуказатель УВНФ-10 СЗ;
• Руководство по эксплуатации.

Документы, файлы, паспорт, инструкция УВНФ-10 СЗ (однополюсный)

Однополюсный светозвуковой фазоуказатель высокого напряжения УВНФ–10 СЗ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках, а также для фазировки кабельных линий и силовых трансформаторов в электроустановках переменного тока напряжением от 6 до 10кВ, частотой 50 и 60Гц, при температуре от – 45°C до + 40°C и относительной влажности воздуха не выше 80% (при температуре + 25°C) .

Принцип действия фазоуказателя напряжения основан на преобразовании электрических сигналов в светозвуковые.
Фазоуказатель УВНФ–10СЗ относится к основным электрозащитным средствам и позволяет произвести пофазное определение напряжения касанием токоведущих частей.
Фазоуказатель позволяет определять опасное напряжение на деревянной опоре без применения заземляющего провода, а в комплекте со сборной 4–х звенной изолирующей оперaтивной штангой ШО–10–4–6,6 длиной 6,6м и весом 3,5кг, с земли без подъема на опору ВЛ. Фазоуказатель отличается яркой импульсной индикацией и мощным прерывистым звуковым сигналом. Элементы светозвуковой индикации указателя расположены внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.

Фазоуказатель обладает возможностью самопроверки работоспособности перед эксплуатацией.

Надежная работа фазоуказателя достигается использованием в электрической схеме микропроцессора, микросхем и комплектующих элементов ведущих мировых производителей (Майкрочип, Филипс, Панасоник), а также литиевым источником питания марки CR – 123 напряжением 3В, емкостью 1500 м А/ч. Низкая величина рабочего тока, в режиме сигнализации, позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 10 лет.

Рабочая часть указателя изготавливается из пластика марки «АBS» и обеспечивает нормальное функционирование элементов электроники в течение всего срока эксплуатации.

Изолирующая часть изготавливается из пластика ПВХ, обеспечивающий надежную изоляцию

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение (порог) срабатывания фазоуказателя, не выше 1500В
Максимальное рабочее напряжение, кВ 10,0
Методы измерения контактный
Виды индикации — световая: импульсная звуковая: прерывистая
Время фиксации (запоминания) фазы, сек, 5
Время сохранения зафиксированной фазы, 12 сек.
Габаритные размеры указателя, мм, Ф 72 х 900
Масса, кг, не более 0,6

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

Фазоуказатель высокого напряжения УВНФ – 10СЗ состоит из 2–х основных частей: рабочей и изолирующей части с рукояткой. Соединение звеньев между собой осуществляется навинчиванием. Безопасность при работе с укaзателем обеспечивается кольцеобразным упором на корпусе.

При касании щупом (крюком) фазоуказателя токоведущей части, находящейся под напряжением, прибор в течении первых 5 сек. работает в режиме указателя напряжения (определяет наличие или отсутствие напряжения), что сопровождается ярким свечением красного светодиода и звуковым сигналом.
При контактировании 5 и более секунд прибор запоминает фазу напряжения контролируемого проводника, что сопровождается свечением только зеленого светодиода и изменением тональности звукового сигнала.
При удалении от токонесущего проводника в течении 12 сек. фазоуказатель запоминает данную фазу, что сопровождается коротким звуковым щелчком и импульсами желтого светодиода. При контактировании с совпадающей фазой прибор сигнализирует зеленым светодиодом и звуковым сигналом аналогично запомненной фазе.
При контактировании с соседними фазами фазоуказатель сигнализирует тактным звуковым сигналом и красным светодиодом. При превышении 12 секунд происходит автоматический сброс запомненной фазы.
При необходимости быстрого сброса запомненной фазы нажать на кнопку самопроверки Во избежание порчи указатель не следует подвергать ударам и толчкам.

* Изделия УВНФ-10СЗ имеют сертификат соответствия серийной продукции «ЭнСЕРТИКО»

Описание однополюсного указателя высокого напряжения 6-10 кВ УВНФ-10СЗ:

Однополюсный светозвуковой фазоуказатель высокого напряжения УВНФ–10СЗ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках, а также для фазировки кабельных линий и силовых трансформаторов в электроустановках переменного тока напряжением от 6 до 10кВ, частотой 50 и 60Гц, при температуре от – 45°C до + 40°C и относительной влажности воздуха не выше 98% (при температуре + 25°C) .

Принцип действия фазоуказателя напряжения УВНФ–10СЗ основан на преобразовании электрических сигналов в светозвуковые. Фазоуказатель УВНФ – 10СЗ относится к основным электрозащитным средствам и позволяет произвести пофазное определение напряжения касанием токоведущих частей.

Фазоуказатель УВНФ–10СЗ позволяет определять опасное напряжение на деревянной опоре без применения заземляющего провода, а в комплекте со сборной 4–х звенной изолирующей оперaтивной штангой ШО–10–4–6,6 длиной 6,6м и весом 3,5кг, с земли без подъема на опору ВЛ. Фазоуказатель отличается яркой импульсной индикацией и мощным прерывистым звуковым сигналом.

Элементы светозвуковой индикации указателя расположены внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.

Фазоуказатель обладает возможностью самопроверки работоспособности перед эксплуатацией. Надежная работа фазоуказателя достигается использованием в электрической схеме микропроцессора, микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123 напряжением 3В, емкостью 1500 м А/ч.

Низкая величина рабочего тока, в режиме сигнализации, позволяет использовать указатель УВНФ–10СЗ без замены элемента питания в течение всего срока эксплуатации – 10 лет.

Рабочая часть указателя УВНФ–10СЗ изготавливается из пластика марки “АBS” и обеспечивает нормальное функционирование элементов электроники в течение всего срока эксплуатации. Изолирующая часть изготавливается из пластика ПВХ, обеспечивающий надежную изоляцию.

Описание однополюсного указателя высокого напряжения 6-10 кВ УВНФ-10СЗ:

Однополюсный светозвуковой фазоуказатель высокого напряжения УВНФ–10СЗ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках, а также для фазировки кабельных линий и силовых трансформаторов в электроустановках переменного тока напряжением от 6 до 10кВ, частотой 50 и 60Гц, при температуре от – 45°C до + 40°C и относительной влажности воздуха не выше 98% (при температуре + 25°C) .

Принцип действия фазоуказателя напряжения УВНФ–10СЗ основан на преобразовании электрических сигналов в светозвуковые. Фазоуказатель УВНФ – 10СЗ относится к основным электрозащитным средствам и позволяет произвести пофазное определение напряжения касанием токоведущих частей.

Фазоуказатель УВНФ–10СЗ позволяет определять опасное напряжение на деревянной опоре без применения заземляющего провода, а в комплекте со сборной 4–х звенной изолирующей оперaтивной штангой ШО–10–4–6,6 длиной 6,6м и весом 3,5кг, с земли без подъема на опору ВЛ. Фазоуказатель отличается яркой импульсной индикацией и мощным прерывистым звуковым сигналом.

Элементы светозвуковой индикации указателя расположены внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.

Фазоуказатель обладает возможностью самопроверки работоспособности перед эксплуатацией. Надежная работа фазоуказателя достигается использованием в электрической схеме микропроцессора, микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123 напряжением 3В, емкостью 1500 м А/ч.

Низкая величина рабочего тока, в режиме сигнализации, позволяет использовать указатель УВНФ–10СЗ без замены элемента питания в течение всего срока эксплуатации – 10 лет.

Рабочая часть указателя УВНФ–10СЗ изготавливается из пластика марки “АBS” и обеспечивает нормальное функционирование элементов электроники в течение всего срока эксплуатации. Изолирующая часть изготавливается из пластика ПВХ, обеспечивающий надежную изоляцию.

Технические характеристики однополюсного указателя высокого напряжения 6-10 кВ УВНФ-10СЗ:
