Установка полужестких креплений на лыжи инструкция

Установка лыжных креплений – этим искусством должен был владеть каждый советский гражданин, потому что во времена СССР никаких специальных мастерских для этого не было. Да и в голову никому, тем более, бывалому туристу, не приходило обращаться за платной помощью в этом элементарном деле. Тем более, что раньше, как и сейчас, в состав комплекта входила инструкция по установке лыжных креплений.

Правильная установка лыжных креплений начинается с ее прочтения, что, как правило, делается сразу после выбора и приобретения туристических креплений. Советуем точно соблюдать пошаговые рекомендации, где учтена специфика монтажа в зависимости от их вида.

Но если вы умудрились потерять инструкцию — читайте наш рассказ с пошаговыми фото, в котором подробно описана установка полужестких лыжных креплений.

Полезные статьи:

• Туристические лыжи: особенности выбора
• Чем смазывать деревянные лыжи?
• Как просмолить лыжи?
• Ремонт лыж своими руками в условиях похода
• Туристические алюминиевые лыжные палки: выбираем и тюнингуем

Крепление лыжное полужесткое: как установить правильно?

Шаг 1. Найдите центр тяжести лыжи, положив ее на любой предмет небольшого размера, например, на строительный уголок или ручку отвертки. Она должна быть уравновешена — носок и запяток висеть в воздухе. Над этим местом, на лыже прочертите линию. Это и будет центр тяжести.

Шаг 2. Возьмите крепление, положите его на лыжу таким образом, чтобы его передний край лег на очерченную линию. Аккуратно, не сдвинув крепление с места, вставьте в него ботинок, в котором собираетесь идти в поход (если собираетесь идти в бахилах, то и ботинок должен быть с бахилой). Подправьте так, чтобы подошва ботинка, его носок и пятка, находились по центру лыжи. Только в этом случае вам гарантирована правильная установка лыжных креплений.

Шаг 3. Аккуратно, придерживая в таком положении крепление, снимите ботинок. Сразу поставьте метки карандашом через отверстия в креплениях. По этим меткам просверлите небольшие отверстия дрелью (сверлом 1,5-2 мм в диаметре). Или проделайте их шилом.

Заверните шурупы, прилагаемые в наборе к креплениям, отверткой или шуруповертом.

Шаг 4. Прикрепите трос и вставьте ботинок в крепление. Максимально возможно раскрутите бегунок лягушки, таким образом, чтобы он оказался на самом конце болта.

Вставьте трос в бегунок. Защелкните лягушку и рукой натяните ее как можно дальше к носку лыжи. Отметьте место ближайшего к носу отверстия для установки лягушки. Второе будет закрыто лягушкой, поэтому сначала просверлите одно отверстие (но не на сквозь, не более, чем на 5 мм вглубь), вкрутите в него шуруп, затем, раскройте лягушку и по месту второго отверстия вкрутите второй шуруп.

Шаг 5. Закрутите бегунок таким образом, чтобы и лягушку хватило сил защелкнуть, и ботинок плотно сидел в креплении. Под каблуком ботинка установите подпятник. Вставьте ремешок в прорези щечек. Готово! Установка лыжных креплений успешно завершена!

Полезные статьи:

• Лыжные походы в горы Хибины
• Лыжные походы выходного дня: СПб и окрестности
• Лыжные походы выходного дня: СПб – озеро Ястребиное
• Поход в украинские Карпаты: хребет Черногор и белый слон на попе
• Три идеи пешеходного/лыжного путешествия по Уралу

Лыжные крепления – одни из самых важных частей экипировки лыжника, от которых будут зависеть жизнь и безопасность спортсмена. Поэтому их необходимо правильно располагать и фиксировать. Об этом и пойдет речь в данной статье.

Как определить центр тяжести?

Центр тяжести необходимо определить, чтобы обеспечить удобство движения и чтобы не возникало «перевеса» во время движения.

Разметка

После того как решен вопрос о нахождении центра тяжести, идет этап маркирования отверстий. Для этого хорошо будет использовать кондуктора, с его помощью легко определить расположение отверстий для крепежа. Если такого приспособления нет в наличии, то берут шаблон, изготовленный из картона. Чаще всего он идет в комплекте с инвентарем. А если его не нашлось, то можно поискать шаблон в электронном виде и распечатать самостоятельно. Ничего страшного, если лекала из бумаги нет, ведь разметку можно сделать при помощи обычного шила. Для этого прикладывают крепежи таким образом, чтобы точное местонахождение центра масс сошлось с полосой, где фиксируются ботинки. В системе SNS точка оси находится точно под креплением. Отверстия расположены перед осью центра тяжести (в NNN). Через дырочки креплений делают ярким маркером метки.

Инструкция по установке

Параметры креплений беговых лыж зависят от особенностей лыжни, на которой они будут использоваться. При движении по трассам, расположенным на равнинах, важными условиями являются простая конструкция и маленький вес. Чтобы понять, какие крепления подойдут для конькового хода, следует познакомиться с их основными видами. На креплениях, которые предназначены для коньковых лыж, резинка (флексор) жестче, а для классических – мягче. В первом случае если флексор будет мягким, то лыжи будут болтаться. В классическом ходе флексор нужен мягкий, чтобы не мешать отталкиваться.

Среди положительных особенностей SNS-креплений можно назвать следующие: надежность, качественность моделей, можно подобрать любые модели не только для взрослого, но и для подростка или ребенка. Среди недостатков следует отметить необходимость использовать специальную обувь – ботинки со стержнем, который заходит в предназначенный для этого фиксационный паз. К тому же эту обувь сложно найти в продаже. Эти крепления подходят для использования на лыжне, которую обработали специальной машиной для подготовки трассы. Эта гусеничная машина называется ратрак.

Самыми популярными моделями, удобство которых оценили лыжники, являются NNN. На таких фиксация происходит с помощью шурупов или надевается на комплект «салазок». Среди преимуществ таких моделей отмечают следующие: легкий выбор подходящей обуви, возможность выбора креплений (автоматического или ручного), невысокая цена при хорошем качестве, можно выбрать модели для подростков. К сожалению, когда внутрь попадает вода, то крепление замерзает при минусовой температуре.

Эти 2 системы крепления имеют паз для того, чтобы в передней части зафиксировать стержень из металла. Его нужно закреплять с осью центра тяжести. В центре под этим пазом находится еще один – продольный. Вот его и нужно сделать совпадающим с линией на верхней стороне лыжи.

Максимальное усилие некоторые фирмы-производители указывают в килограммах. Тогда необходимо вычесть 20–30 кг.

Сверление отверстий

Сборка

После этого нужно приложить устройство к полученным отверстиям. Шурупы равномерно закрутить с помощью шуруповерта или крестовой отвертки. Нужно тщательно наблюдать за тем, чтобы не возникло смещения по продольной оси. Перед прикручиванием для NN 75 следует удостовериться в точности центровки.

Выходить кататься можно после того, как хорошо высохнет клей. Не нужно пользоваться изделием хотя бы день.

Далее смотрите видео о том, как установить крепление на беговые лыжи.

Лыжные крепления — важнейшие элементы экипировки спортсмена, от которых будет зависеть его безопасность. Очень важно правильно их установить. Это можно сделать либо своими руками, либо в мастерской. В данной статье дана информация об основных типах, приведены инструкции как снять крепления с лыж, как поставить крепления на лыжи самостоятельно.

Виды лыжных креплений

По конструкции и назначению различают 4 разновидности:

1. Мягкие.
2. Жёсткие.
3. Полужёсткие.
4. Горные.

Мягкое (простое) — это петля из кожи или ткани, в которую помещается нога в обыкновенной обуви — сапоге или валенке. Иногда для более надежной фиксации используют дополнительный ремень, который обхватывает пятку. Такие петли обычно ставят на лыжи для ребенка либо на охотничьи.

Полужесткое состоит из металлических щечек, стропы, удерживающей ботинок сверху и ремня, обхватывающего пятку. Прежде они были частью зимней экипировки военнослужащих. В настоящее время их часто устанавливают на детских моделях.

Полужесткие бывают трех видов: тросиковые, пружинные, с качающимися щечками. Третий вид наиболее удобен. В отличие от первых двух, они не портят обувь, надежны, их легко застегивать и расстегивать. Хорошо подходят для длительных туристских походов. Не требуют специальной обуви, при этом фиксируют ботинок гораздо жестче простых.

Наиболее популярны жесткие. Различают три системы такого типа:

1. Nordic Norm 75 (NN 75).
2. Salomon Nordic System (SNS).
3. New Nordic Norm (NNN).

Nordic 75 — конструкция, представляющая собой рантовую систему с подпружиненной дужкой и замковым механизмом. Ботинок имеет на подошве 3 или 4 отверстия, которыми он устанавливается на выступающие стержни. Затем кант ботинка прижимается металлической дужкой. NN 75 обычно устанавливается на деревянные беговые лыжи.

NNN и SNS — самые распространенные конструкции, предназначенные для пластиковых беговых моделей и лыжероллеров. Они имеют различные модели и модификации, разработанные для любого уровня — от любителей до спортсменов мирового класса. Установка лыжных креплений SNS и NNN самостоятельно не займет много времени. Разница между этими видами заключается в количестве продольных направляющих для фиксации ботинка.

Обе системы могут быть трех видов:

1. Механическая.
2. «Автомат».
3. «Полуавтомат».

New Nordic Norm была разработана фирмой Roteffella. Благодаря тому, что передняя скоба сдвинута назад, такая конструкция больше подходит для конькового хода

Устройство представляет собой пластину с двойным профилем, удерживающим подошву. Фиксация осуществляется с помощью поперечного стержня. Ботинок упирается в резиновый упор. Жесткость упора определяет жесткость всей конструкции. Упоры окрашены в различные цвета (белый, зеленый, черный, красный), которые определяют степень жесткости.

Существует несколько модернизаций NNN. Одной из них является NIS (Nordic Integrated System). Она отличается легкостью установки и возможностью сдвигать ботинок вдоль продольной оси.

Salomon Nordic System была разработана компанией Salomon. Это устройство имеет только одну направляющую. В передней части расположен резиновый упор, жесткость которого также может варьироваться. Существует две основных типа:

1. SNS Profil
   Этот тип является универсальным. Его можно использовать как для конькового, так и для классического хода.
2. SNS Pilot

Обычно используют для бега коньком.

Горнолыжные отличаются от других видов тем, что полностью фиксируют обувь, а также способны отстегиваться при падении спортсмена.

Существует 4 основных вида:

1. Alpain.
   Подходят для катания на подготовленных трассах.
2. Рамные.
   Передняя часть соединена с задней с помощью рамы. Позволяют полностью закрепить стопу на спуске и отстегнуть пятку для подъема в гору.
3. Пиновые.
   Фиксация ботинка происходит посредством 4 штырьков — пинов.
4. Телемарк.

Рамные и пиновые подходят как для катания по подготовленным трассам, так и для фрирайда.

Инструкция по установке

Для монтажа будут нужны следующие инструменты и материалы: маркер, шуруповерт, сверла, линейка, клей, шило.

Центр тяжести

Монтаж всех конструкций начинается с определения линии баланса. Передний край обуви должен находиться на ней. Иногда центр тяжести уже отмечен производителем, но лучше определить его самостоятельно. Чтобы его найти, нужно положить лыжу на узкий предмет и смещать ее, пока она не займет положение равновесия. Линию баланса следует отметить. Эта черта будет осью скобы для устройств типа NNN и SNS. Для NN 75 она будет определять места установки шурупов.

Разметка

Разметку можно выполнять с помощью специального кондуктора, а при его отсутствии — с помощью бумажного шаблона.

Обязательно нужно проверить правильность разметки, измерив расстояния между отметками. В системах NNN крепеж располагается ближе к переднему концу относительно линии баланса, а в системах SNS непосредственно на линии.

Сверление отверстий

Рекомендуется следовать приложенной к комплекту инструкции, чтобы определить требуемые диаметр и глубину отверстий. Для систем SNS и NNN отверстия обычно сверлятся на 10 мм. Из готовых отверстий нужно удалить пыль, затем залить их клеем. Это обеспечит более надежную фиксацию шурупов.

Сборка

После этого устройство следует приложить к размеченным отверстиям, и начать равномерно закручивать шурупы. Необходимо внимательно следить за тем, чтобы не сместить его относительно продольной оси. Для NN 75 перед прикручиванием рекомендуется проверить точность центровки. Выходить на трассу можно уже через 12 часов, когда высохнет клей.

Как установить крепление на лыжи горных модификаций?

Установка креплений на такие лыжи практически не отличается от установки на беговые. Эта работа выполняется в несколько несложных этапов.

Сначала находится центр тяжести как описано выше. Затем необходимо уложить крепеж так, чтобы его передний край точно соответствовал линии баланса, поместить ботинок в зажим и выровнять его. После этого следует аккуратно наметить отверстия карандашом или шилом, просверлить их. Затем прикрепить переднюю часть шурупами. Задняя часть устанавливается в среднее положение, и намечаются отверстия. Просверливаются отверстия, задняя часть фиксируется шурупами. Установка заканчивается настройкой.

Рекомендации

Выбор креплений зависит от стиля катания, а также от степени подготовленности лыжника. Рекомендуется покупать изделия проверенных известных фирм, таких как Salomon, Fisher, Atomic. Продукция этих производителей отличается надежностью и высоким качеством.

Аннотация.Подробное описание установки креплений на беговые лыжи. Видео в конце заметки. Можно скачать шаблон разметки для установки.

Так случилось, что мои старые лыжные ботинки под 75 крепления порвались. Естественно захотелось перейти на новый уровень прогресса и поставить современные лыжные крепления. А тут как раз у сына были хорошие лишние ботинки Salomon под крепления SNS. Мучиться с выбором креплений не пришлось и они были куплены за 800 рублей. Точное название Salomon SNS PROFIL AUTO MEN.
Данные крепления позиционируются как: “Удобные туристические крепления с характеристиками гибкости, ориентированными на лыжников-мужчин.” То, что тренер прописал.
Т.к. я помнил, что у меня дома есть сверла, дрель, шило и отвертка, то от предложения установить крепления в магазине вежливо отказался. Тем более, что в коробочке лежала инструкция на 10 языках.

Устанавливаем лыжные крепления сами
.

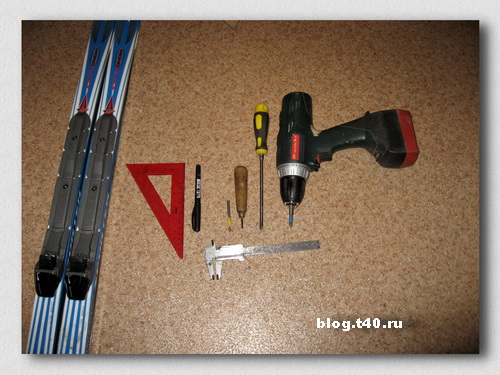

Вот набор инструмента, который нам понадобится.Для заворачивания шурупов можно использовать крестовую отвертку. Но гораздо лучше иметь специальную биту PZ3 ценой рублей в 35-40. Бита имеет тупой кончик и плотно садится в крестовину шурупа. При заворачивании шурупов обычной крестовой отверткой надо хорошо нажимать на нее, чтобы не проскальзывала.

Бита RZ3 облегчит заворачивание шурупов

Набор инструмента для самостоятельной установки креплений

Главная наша задача установить ось крепления ботинка к лыже строго по центру тяжести лыжи. Профессионалы могут смещать крепления в ту или иную сторону от ЦТ. Любителям воскресных лыжных прогулок такие заморочки не к чему.
Первым делом я демонтировал старые 75 крепления. От них осталось три отверстия, которые никак не мешали установить крепления SNS.

Находим центр тяжести лыжи. Для этого используем подпятник от самих креплений. После нескольких неудачных попыток этот центр будет найден. Делаем риску фломастером.

При помощи угольника проводим перпендикуляр к боковой кромке лыжи.
Над этой линией должен распологаться стержень, который есть на подошве ботинка.

Проводим перпендикуляр через центр тяжести

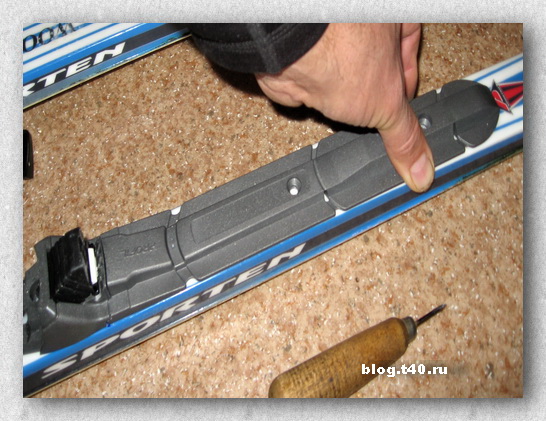

Прикладываем крепление так, чтобы место зажима стержня ботинка было над центром тяжести лыжи и аккуратно шилом накалываем центр переднего отверстия. Очень внимательно делаем этот маневр. Однажды, я ставил крепление и сверлил сразу три отверстия. В результате неточного сверления пятка ботинка чуть была смещена от ЦТ и исправить уже ничего было нельзя.

Поэтому теперь, я решил просверлить сначала переднее отверстие по центру. Привернуть крепление на один шуруп, примерить подпятник и потом наметить два остальных отверстия.

Переднее отверстие должно быть расположено строго по осевой линии лыжи и на расстоянии 35 мм от центра тяжести. Это я уже выяснил позже, найдя в сети вот этот шаблон разметки от Salamon.

Подбираем сверло. Берем шуруп из комплекта и штангельциркулем меряем диаметр стержня шурупа.

Именно таким сверлом нужно сверлить отверстие. Встречаются советы сверлить сверлом 3,6 мм. http://www.skiline.ru/sport-technology/169-ski-binding-mounting. Но, как-то рискованно. Большой натяг в отверстии может привести к растрескиванию лыжи. По классическим столярным канонам и диаметр отверстия должен быть равен диаметру стержня шурупа. Я решил сделать 50 на 50 и сверлил 3,8 мм сверлом. Чтобы не просверлить лыжу насквозь на сверло делаем упор из изоляционной ленты.

Стоит предварительно убедиться что длина шурупа не слишком большая и он не вылезет со скользящей стороны лыжи.
Сверлим отверстие, очень стараясь сохранить перпендикулярность сверла к лыже. Тут шуруповерт или электродрель предпочтительней ручной дрели.
При сверлении сильно на дрель не давим. Помним, что лыжа это слоеный пирог и начинка у нее не сильно прочная.

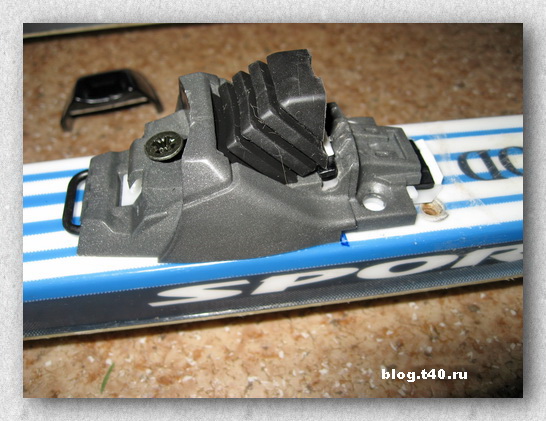

Ставим крепление на первый шуруп. Прикладываем подпятник. Внимательно выравниваем крепление. Придерживая переднюю часть, убираем подпятник и намечаем два других отверстия.

Не следует защелкивать переднюю скобу крепления. Под ней как раз расположен передний шуруп. В коробке крепления лежат с не защелкнутой скобой. Как правило все начинают вертеть крепление и защелкивают скобу.

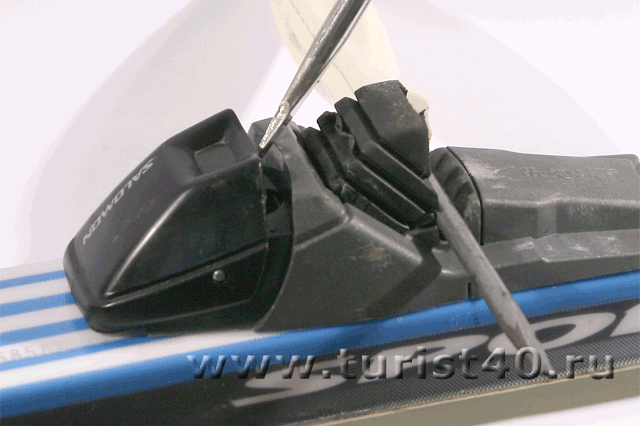

Если скобу случайно защелкнули, то делаем так. Одну отвертку с диаметром стержня 4 мм вставляем в паз, куда вставляется стержень ботинка, а второй отверткой аккуратно поддеваем скобу вверх.Лучше ее снять и отложить в сторону до конца монтажа.

Шурупы я ставлю без клея. Натяг в отверстии очень хороший и в клее на мой взгляд нет никакой необходимости.

Аналогично поступаем со второй лыжей.

Более подробно и в динамике процесс установки лыжного крепления показан на видео. Здесь я устанавливал крепления SALOMON SNS SKATE для конькового хода на новые лыжи.

Лыжные прогулки
– излюбленный вид зимнего отдыха. Даже завзятый любитель жаркого лета не откажется подышать свежим воздухом в заснеженном лесу. Что уж говорить о тех, кто не мыслит своей жизни без лыж!

Надо заметить, что в настоящее время лыжный спорт в нашей стране активно развивается
, а в магазинах представлен широчайший ассортимент снаряжения для разных его видов. Кто-то предпочитает лыжные гонки, а некоторые, напротив, любят неспешные прогулки. Есть и такие, кому равнинный рельеф кажется скучным и они катаются с гор. Следует упомянуть и туристов, совершающих зимние походы на лыжах.

Для всех этих занятий нужны разные виды лыж
, причём чем выше уровень спортсмена, тем более строгие у него требования к инвентарю. Учитываются мельчайшие нюансы, о которых новички и любители могут даже не подозревать.

В имеющемся многообразии лыж и связанных с ними видов спорта каждый может выбрать наиболее подходящий для себя, и наверняка пальму первенства завоюют обычные беговые.

Всё-таки поклонникам горнолыжного спорта надо искать места, где можно покататься, а самодеятельный лыжный туризм – удовольствие на любителя. Зато беговым можно найти применение в ближайшем парке или лесу
, и делать это хоть каждые выходные. Особо азартные даже могут принять участие в каких-нибудь местных соревнованиях!

Итак, чтобы разнообразить свой зимний досуг, достаточно купить необходимую одежду и инвентарь: лыжи, палки и крепления. Вот на них стоит остановиться подробнее.

Лыжные крепления и их виды

Крепления
– это очень важный элемент лыжной конструкции. Они передают усилия от ноги к лыже, задают направление скольжения. Старшее поколение наверняка помнит модели дедушкиного образца: к лыже крепился ременной хомут, который сзади фиксировал ногу резинкой. Единственный плюс таких «изобретений» – их можно было надевать на любую обувь, хоть на валенки. И если сравнить описанные образцы с современными, то важность роли креплений будет совершенно очевидна: они обеспечивают удобство и устойчивость
при любом ходе.

Три основных вида креплений для беговых лыж:

Nordic Norm 75мм
, или так называемые рантовые
. Это устаревшая модель, которая постепенно выходит из употребления. Окончательно распрощаться с ней мешают ценители подобного антиквариата и крайне невысокая цена.

Система NNN
от фирмы Roteffella появилась позднее и имеет две продольные направляющие, стабилизирующие ботинок. По функционалу ничем не уступает предыдущему варианту.

Система SNS
от фирмы Salomon, с одной продольной направляющей. Это современный стандарт креплений очень высокого уровня. Подошвы ботинок под такие крепления позволяют стопе контролировать лыжу при любом ходе
.

Последние две системы сейчас являются наиболее востребованными, но о каких-то явных преимуществах или недостатках по сравнению друг с другом говорить не приходится, так что выбирать можно любые. По цене они обойдутся дороже NN75, но зато они намного удобней и практичней, а сэкономить можно на установке
этих креплений. Обычно в инструкции рекомендуется обратиться за помощью к специалистам, но такую операцию вполне по силам выполнить и самостоятельно. Потребуется всего лишь немного уверенности и необходимый инструмент:

• Лыжи и крепления;
• Шаблон для разметки;
• Шуруповёрт с тупой крестовой битой и свёрла;

• Линейка;
• Маркер;
• Клей ПВА.
• Шило;

Порядок установки креплений

Для всех видов креплений сначала нужно найти центр тяжести лыж. На некоторых моделях производитель уже отметил это место, но обычно советуют не доверять заводской фирменной маркировке. Такая балансировка нужна для нормальной комфортной езды, когда лыжа не «перевешивает» в какую-либо сторону. Поиск центра тяжести
осуществляется очень просто. Надо лыжу установить на ребро, к примеру, линейки, и перемещать по ней до тех пор, пока «весы» не застынут параллельно полу. Линейка в данном случае будет указывать на центр тяжести, который потребуется отметить маркером.

Итак, нужная точка найдена. У современных моделей линия центра тяжести совпадает с осью крепления скобы для ботинка, поэтому надо приложить переднюю часть крепления к лыже и отметить маркером её правильное положение
. Если же необходимо установить Nordic Norm 75, то на отмеченной линии должны находиться два шурупа скобы крепления. Иными словами, надо разместить устройство так, чтобы на линии равновесия был край большого пальца ноги.

Важный шаг – разметка отверстий
. Для него идеальным вариантом будет использование специального кондуктора, который позволяет точно найти положение крепёжных элементов. Если такого кондуктора не окажется, то подойдёт и бумажный шаблон
, которым обычно комплектуются крепления. В случае когда и его не будет, придётся размечать лыжу шилом сквозь отверстия в креплении, приложенном к ней. Кстати, поскольку крепление состоит из элементов, перемещающихся друг относительно друга, следует для разметки использовать его в собранном виде, чтобы потом не возникло несовпадение по размерам.

Проверка для самоконтроля
. Просверленную лыжу обратно не восстановить, поэтому лишняя проверка не помешает. Измерив расстояние между отверстиями на креплении, нужно сравнить их с аналогичными параметрами на готовой разметке.

Сверление отверстий по сделанным меткам
. Обычно в инструкции указано, на какую глубину нужно засверливать шурупы, и какой длины и диаметра должно быть сверло. Если нет подходящего по длине, можно взять любое и обмотать сверху изолентой, оставив только необходимые миллиметры. Используя дрель на малых оборотах, в отмеченных местах надо высверлить отверстия.

Заливка клеем
. Готовые отверстия обдуть, чтобы удалить пыль, и залить клеем. Иногда он может идти в комплекте с креплениями, но если его нет, то сгодится и простой ПВА. Это поможет залить образовавшиеся при сверлении трещины, гидроизолирует и обеспечивает более надёжную фиксацию
. Иногда советуют применять для этой цели эпоксидку, но лучше этого не делать, так как растворители, находящиеся в смоле, могут повредить лыжу. Есть, кстати, и альтернативное мнение, утверждающее, что клей не нужен, но это уж каждый решит сам. Во всяком случае, сделать это нетрудно, а мешать клей не будет.

Сборка конструкции
. Крепление надо вновь приложить к лыже и начать закручивать шурупы, сначала не до конца, чтобы убедиться в ровной установке, а уж потом окончательно, чтобы без люфтов. Для NN 75 придётся сначала вставить ботинок и проверить его центровку по лыже.Ожидание высыхания клея. После того как крепления будут установлены, надо подождать ещё часов 10-12, чтобы окончательно высох клей.

В этом видео подробно рассказано, как установить крепления SNS.

Установка лыжных креплений своими руками – дело выполнимое. Главное – иметь уверенность в себе и нужные инструменты.

Лыжные крепления — важнейшие элементы экипировки спортсмена, от которых будет зависеть его безопасность. Очень важно правильно их установить. Это можно сделать либо своими руками, либо в мастерской. В данной статье дана информация об основных типах, приведены инструкции как снять крепления с лыж, как поставить крепления на лыжи самостоятельно.

По конструкции и назначению различают 4 разновидности:

1. Мягкие.
2. Жёсткие.
3. Полужёсткие.
4. Горные.

Мягкое (простое) — это петля из кожи или ткани, в которую помещается нога в обыкновенной обуви — сапоге или валенке. Иногда для более надежной фиксации используют дополнительный ремень, который обхватывает пятку. Такие петли обычно ставят на лыжи для ребенка либо на охотничьи.

Полужесткое состоит из металлических щечек, стропы, удерживающей ботинок сверху и ремня, обхватывающего пятку. Прежде они были частью зимней экипировки военнослужащих. В настоящее время их часто устанавливают на детских моделях.

Полужесткие бывают трех видов: тросиковые, пружинные, с качающимися щечками. Третий вид наиболее удобен. В отличие от первых двух, они не портят обувь, надежны, их легко застегивать и расстегивать. Хорошо подходят для длительных туристских походов. Не требуют специальной обуви, при этом фиксируют ботинок гораздо жестче простых.

Наиболее популярны жесткие. Различают три системы такого типа:

1. Nordic Norm 75 (NN 75).
2. Salomon Nordic System (SNS).
3. New Nordic Norm (NNN).

Nordic 75 — конструкция, представляющая собой рантовую систему с подпружиненной дужкой и замковым механизмом. Ботинок имеет на подошве 3 или 4 отверстия, которыми он устанавливается на выступающие стержни. Затем кант ботинка прижимается металлической дужкой. NN 75 обычно устанавливается на деревянные беговые лыжи.

Так как такая конструкция совсем не фиксирует каблук, ее нельзя использовать для хода коньком.

NNN и SNS — самые распространенные конструкции, предназначенные для пластиковых беговых моделей и лыжероллеров. Они имеют различные модели и модификации, разработанные для любого уровня — от любителей до спортсменов мирового класса. Установка лыжных креплений SNS и NNN самостоятельно не займет много времени. Разница между этими видами заключается в количестве продольных направляющих для фиксации ботинка.

Обе системы могут быть трех видов:

1. Механическая.
2. «Автомат».
3. «Полуавтомат».

New Nordic Norm была разработана фирмой Roteffella. Благодаря тому, что передняя скоба сдвинута назад, такая конструкция больше подходит для конькового хода

Устройство представляет собой пластину с двойным профилем, удерживающим подошву. Фиксация осуществляется с помощью поперечного стержня. Ботинок упирается в резиновый упор. Жесткость упора определяет жесткость всей конструкции. Упоры окрашены в различные цвета (белый, зеленый, черный, красный), которые определяют степень жесткости.

Существует несколько модернизаций NNN. Одной из них является NIS (Nordic Integrated System). Она отличается легкостью установки и возможностью сдвигать ботинок вдоль продольной оси.

Salomon Nordic System была разработана компанией Salomon. Это устройство имеет только одну направляющую. В передней части расположен резиновый упор, жесткость которого также может варьироваться. Существует две основных типа:

1. SNS Profil
   Этот тип является универсальным. Его можно использовать как для конькового, так и для классического хода.
2. SNS Pilot

Обычно используют для бега коньком.

Горнолыжные отличаются от других видов тем, что полностью фиксируют обувь, а также способны отстегиваться при падении спортсмена.

Существует 4 основных вида:

1. Alpain.
   Подходят для катания на подготовленных трассах.
2. Рамные.
   Передняя часть соединена с задней с помощью рамы. Позволяют полностью закрепить стопу на спуске и отстегнуть пятку для подъема в гору.
3. Пиновые.
   Фиксация ботинка происходит посредством 4 штырьков — пинов.
4. Телемарк.

Рамные и пиновые подходят как для катания по подготовленным трассам, так и для фрирайда.

Инструкция по установке

Для монтажа будут нужны следующие инструменты и материалы: маркер, шуруповерт, сверла, линейка, клей, шило.

Центр тяжести

Монтаж всех конструкций начинается с определения линии баланса. Передний край обуви должен находиться на ней. Иногда центр тяжести уже отмечен производителем, но лучше определить его самостоятельно. Чтобы его найти, нужно положить лыжу на узкий предмет и смещать ее, пока она не займет положение равновесия. Линию баланса следует отметить. Эта черта будет осью скобы для устройств типа NNN и SNS. Для NN 75 она будет определять места установки шурупов.

Разметка

Разметку можно выполнять с помощью специального кондуктора, а при его отсутствии — с помощью бумажного шаблона.

Обязательно нужно проверить правильность разметки, измерив расстояния между отметками. В системах NNN крепеж располагается ближе к переднему концу относительно линии баланса, а в системах SNS непосредственно на линии.

Сверление отверстий

Рекомендуется следовать приложенной к комплекту инструкции, чтобы определить требуемые диаметр и глубину отверстий. Для систем SNS и NNN отверстия обычно сверлятся на 10 мм. Из готовых отверстий нужно удалить пыль, затем залить их клеем. Это обеспечит более надежную фиксацию шурупов.

Сборка

После этого устройство следует приложить к размеченным отверстиям, и начать равномерно закручивать шурупы. Необходимо внимательно следить за тем, чтобы не сместить его относительно продольной оси. Для NN 75 перед прикручиванием рекомендуется проверить точность центровки. Выходить на трассу можно уже через 12 часов, когда высохнет клей.

Если на новое оборудование нужно установить старый крепеж, несложно будет снять его. Начинать разборку следует с задней части. Сначала нужно аккуратно убрать заглушку с шурупа и выкрутить его. Затем снять планку, выкрутить находящиеся под ней два болта. Последний болт также находится под заглушкой.

Как установить крепление на лыжи горных модификаций?

Установка креплений на такие лыжи практически не отличается от установки на беговые. Эта работа выполняется в несколько несложных этапов.

Сначала находится центр тяжести как описано выше. Затем необходимо уложить крепеж так, чтобы его передний край точно соответствовал линии баланса, поместить ботинок в зажим и выровнять его. После этого следует аккуратно наметить отверстия карандашом или шилом, просверлить их. Затем прикрепить переднюю часть шурупами. Задняя часть устанавливается в среднее положение, и намечаются отверстия. Просверливаются отверстия, задняя часть фиксируется шурупами. Установка заканчивается настройкой.

В последнее время некоторые модели выпускаются с заранее установленными платформами, на которые легко установить защелки без фиксации саморезами. Это дает возможность переустановки под другой размер обуви, а также возможность смещения вдоль продольной оси.

Выбор креплений зависит от стиля катания, а также от степени подготовленности лыжника. Рекомендуется покупать изделия проверенных известных фирм, таких как Salomon, Fisher, Atomic. Продукция этих производителей отличается надежностью и высоким качеством.

На сегодняшний день есть 2 популярных типа крепления это SNS и NNN. Отличие SNS и NNN в количестве выступов для фиксации ботинка.В SNS один центральный,а в NNN 2 небольших по краям.

Имеются коньковые лыжи Valso и крепления TISA типа NNN.

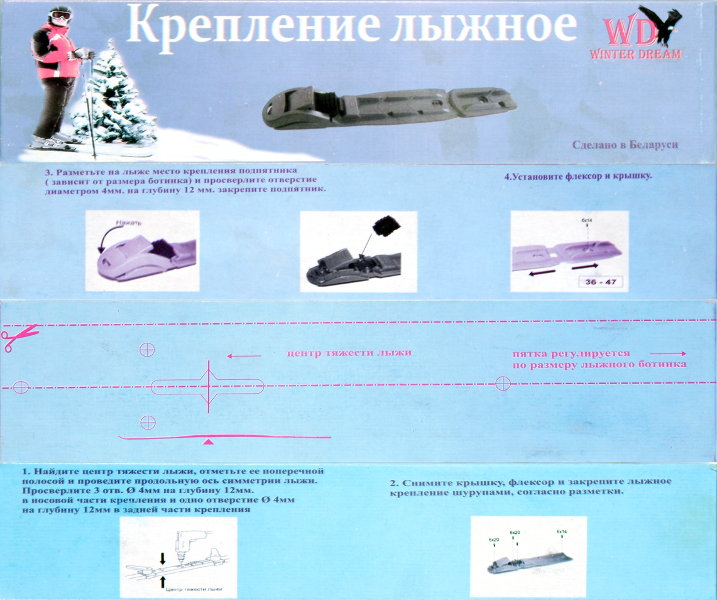

Первое, что делаем при установке креплений это находим центр тяжести каждой лыжи. Я сделал это при помощи уголка.

Лыжи должны балансировать.Чертим на каждой лыже линию центра тяжести.

Прижимаем края лыж к ровной поверхности.
И чертим среднюю линию между центрами тяжести на каждой лыже.

Это я делаю для того, чтобы крепления стояли симметрично. Эта линия должна проходить по месту соединения лыжного ботинка и крепления.

Прикладываем крепление ориентируясь на линию.

Ставим точки в дырках для саморезов. Меряем их симметричность относительно краев.

Сверлим дырки маленьким сверлом. Диаметр сверла должен быть меньше диаметра болта.

Заливаем в проделанные отверстия клей.

Прикладываем крепление.

Закручиваем болты.

Вот что получилось.

По размеру ботинка надо установить подпятники. У подпятника в данном креплении 2 точки фиксации, поскольку он не является продолжением крепления, а идет как отдельный элемент. В других креплениях подпятник выдвигается из крепления на нужную длину и закручивается на один саморез.

Вымеряем и сверлим 2 дырки. В одну вставляем штырек подпятника, а во вторую закручиваем саморез. Таким образом он зафиксирован.

Для того чтобы катание на лыжах приносило удовольствие, стоит учитывать не только выбор зимнего инвентаря, но и такой факт, как установка . Они являются соединительным устройством между ботинками и рабочим снаряжением. Их качество играет важную роль в этом виде спорта.

Крепеж выполняют на самих лыжах или отдельной платформе. Некоторые изготовители могут устанавливать и делать на ней отверстия самостоятельно. Тогда придется приобретать определенного изготовителя. На ровную, без углублений платформу можно установить любые крепежные установки.

Внимание! Среди разнообразия зимнего инвентаря наиболее популярными считаются обычные беговые лыжи.

Крепления для беговых лыж

Существует три системы крепежей:

• Nordic (рантовые) устарелая разновидность, которая постепенно выходит из использования. Отличается невысокой стоимостью;
• NNN (с рельсами) располагают одной линией ;
• SNS (c желобом) обладает двумя полосами для соединения.

Последние две системы делятся на такие виды:

• автоматические приспособление защелкивается самостоятельно;
• механические застегивать нужно руками;
• классические − имеют мягкую резинку;
• коньковые резинка сделана из жесткого материала, или имеется еще одна точка фиксации обуви.

Крепления для горных лыж

Встречаются такие варианты:

• установки, которые застегиваются ручным способом. Отличаются достаточно высокой ценой;
• автомат;
• полуавтомат.

Два последних вида может заклинить после попадания и последующего замерзания в них воды. Иногда возникают трудности с их открытием, если инвентарь не имеет твердой опоры (в глубоком снегу).

Крепления для туристских лыж

Существуют такие разновидности:

• мягкие − для туризма подходят мало;
• жесткие наличие специальных ботинок;
• полужесткие − надежные и комфортные.

Детские лыжи имеют самые простые крепежи, которые состоят из нескольких толстых тканевых полосок, фиксирующих ногу, и на них можно ездить даже в валенках.

Из чего состоит крепление

Горнолыжный крепеж располагается двумя разрозненными частями и пластиной в области носка, которая снижает трение лыжной обуви. Передний отрезок гарантирует отсоединение сбоку, а задний охват обеспечивает верхнее открепление. Размеры обеих звеньев равны у всех разновидностей. Современные крепежные соединения производят из очень прочных материалов (титановые, стальные, пластиковые). Основными элементами считаются:

• пятка и головка крепления;

Беговые разновидности состоят из таких элементов:

1. NNN − отличается прикрепленной к спортивному инвентарю пластиной, которая имеет две долевые направляющие, фиксирующие ботинок от поперечного смещения. На подошве обуви располагается пара продольных углублений для направляющих крепежа. Спереди ботинка встроен поперечный защелкивающийся стержень.
2. SNS предусматривает фиксацию обуви при помощи одной долевой направляющей. Передняя часть полуботинка крепится резиновым упором.

Туристические лыжные крепежные приспособления содержат штыри и дужку, которая зажимает обувной рант.

Как не ошибиться при выборе

Правильно выбранный крепеж хорошо облегает лыжную обувь, но может мгновенно открепиться в критический момент. К примеру, в период внезапного падения при резком повороте. При огромных нагрузках установка должна задерживать ногу в одном положении, а не моментально отстегиваться.

Подбор правильной крепежной системы должен начинаться с выбора ботинок. Приобретя обувь нужного размера, которая соответствует всем необходимым характеристикам, следует выбирать именно к этой обувной паре и имеющимся лыжам.

Порядок установки

Чтобы разобраться, как правильно установить подобранное , следует сразу после их покупки начать с изучения инструкции. Необходимо точно придерживаться предписанных пунктов, в которых предусмотрена специфика сборки лыжного крепежа с учетом его разновидности.

Определение центра тяжести

Определение этого параметра понадобится для нормального передвижения, чтобы лыжа не оказывала «перевес» с одной или другой стороны. Найти центр тяжести достаточно просто. Здесь инвентарь нужно установить на ребро перпендикулярно расположенной линейки и передвигать по ее поверхности до тех пор, пока лыжа уравновесится как весы, остановятся горизонтально полу. Канцелярская принадлежность в этом случае укажет правильное положение, и эту координату требуется обозначить маркером. В современных образцах спортивного снаряжения ось центра тяжести соответствует черте крепежа скобки для ботинка. Поэтому переднюю область следует приложить к лыже и выделить другим цветом ее правильное расположение.

Разметка

Следующий этап заключается в маркировке отверстий. Хорошим вариантом станет использование кондуктора, с помощью которого можно отыскать точное расположение крепежных компонентов. Если этого предмета не найдется, то используют шаблон, сделанный из бумаги. Его можно отыскать в интернете, но в основном он входит в набор крепления. В случае отсутствия бумажного лекала лыжу размечают при помощи шила, прикладывая смонтированный крепеж так, чтобы координата центра тяжести сходилась с линией фиксирования обуви. Поставить метки маркером через дырки в креплениях.

Сверление отверстий

В начале сверления углублений желательно сопоставить промежуток между отверстиями, находящимися на крепеже с интервалом между отметинами, поставленными в процессе разметки. Как правило, в инструкции написано, как глубоко прикручивать шурупы, и какой длины сверло нужно применить. Если подходящий по длине инструмент отсутствует, то можно использовать любое сверло, предварительно обмотав его вверху изолентой, оставив выступающими нужные миллиметры. Затем работающей на малой скорости дрелью в местах разметки следует высверлить дырки.

Сборка

Завершающий этап заключается в следующем:

1. Для обеспечения надежной фиксации и устранения трещин, возникших во время сверления трещин, сделанные углубления следует очистить от пыли и залить клеящим средством (прилагается в или ПВА).
2. На полученные отверстия нужно наложить крепления и основательно закрепить шурупы. Вначале следует их слегка закрутить, чтобы удостовериться в ровной установке, а затем до конца, чтобы было надежно.
3. Лыжи оставить сохнуть (10-12 ч.).

Хранить готовые лыжи в домашней обстановке можно на балконе или стене, установив специальную подставку при помощи кронштейнов.

Как снять крепления с лыж

Начинать снимать крепежи (на примере SNS) нужно с задней части установки. При помощи отвертки следует аккуратно выкрутить заглушку, шуруповертом вытащить шурупы, после чего снять планки. Чтобы вытянуть шуруп под передней крышкой, необходимо большой отверткой нажать на фиксатор и приподнять его. После снятия крышки вынуть последние болты, и крепеж легко снимется.

Установка на лыжи самостоятельно процесс выполнимый. Для этого потребуется изучить прилагаемую инструкцию, иметь в наличии необходимые инструменты и, самое основное, быть уверенным, что все получится.

Установка лыжных креплений – этим искусством должен был владеть каждый советский гражданин, потому что во времена СССР никаких специальных мастерских для этого не было. Да и в голову никому, тем более, бывалому туристу, не приходило обращаться за платной помощью в этом элементарном деле. Тем более, что раньше, как и сейчас, в состав комплекта входила инструкция по установке лыжных креплений.

Правильная установка лыжных креплений начинается с ее прочтения, что, как правило, делается сразу после выбора и приобретения туристических креплений. Советуем точно соблюдать пошаговые рекомендации, где учтена специфика монтажа в зависимости от их вида.

Но если вы умудрились потерять инструкцию — читайте наш рассказ с пошаговыми фото, в котором подробно описана установка полужестких лыжных креплений.

Полезные статьи:

• Туристические лыжи: особенности выбора
• Чем смазывать деревянные лыжи?
• Как просмолить лыжи?
• Ремонт лыж своими руками в условиях похода
• Туристические алюминиевые лыжные палки: выбираем и тюнингуем

Крепление лыжное полужесткое: как установить правильно?

Шаг 1. Найдите центр тяжести лыжи, положив ее на любой предмет небольшого размера, например, на строительный уголок или ручку отвертки. Она должна быть уравновешена — носок и запяток висеть в воздухе. Над этим местом, на лыже прочертите линию. Это и будет центр тяжести.

Шаг 2. Возьмите крепление, положите его на лыжу таким образом, чтобы его передний край лег на очерченную линию. Аккуратно, не сдвинув крепление с места, вставьте в него ботинок, в котором собираетесь идти в поход (если собираетесь идти в бахилах, то и ботинок должен быть с бахилой). Подправьте так, чтобы подошва ботинка, его носок и пятка, находились по центру лыжи. Только в этом случае вам гарантирована правильная установка лыжных креплений.

Шаг 3. Аккуратно, придерживая в таком положении крепление, снимите ботинок. Сразу поставьте метки карандашом через отверстия в креплениях. По этим меткам просверлите небольшие отверстия дрелью (сверлом 1,5-2 мм в диаметре). Или проделайте их шилом.

Заверните шурупы, прилагаемые в наборе к креплениям, отверткой или шуруповертом.

Шаг 4. Прикрепите трос и вставьте ботинок в крепление. Максимально возможно раскрутите бегунок лягушки, таким образом, чтобы он оказался на самом конце болта.

Вставьте трос в бегунок. Защелкните лягушку и рукой натяните ее как можно дальше к носку лыжи. Отметьте место ближайшего к носу отверстия для установки лягушки. Второе будет закрыто лягушкой, поэтому сначала просверлите одно отверстие (но не на сквозь, не более, чем на 5 мм вглубь), вкрутите в него шуруп, затем, раскройте лягушку и по месту второго отверстия вкрутите второй шуруп.

Шаг 5. Закрутите бегунок таким образом, чтобы и лягушку хватило сил защелкнуть, и ботинок плотно сидел в креплении. Под каблуком ботинка установите подпятник. Вставьте ремешок в прорези щечек. Готово! Установка лыжных креплений успешно завершена!

Полезные статьи:

• Лыжные походы в горы Хибины
• Лыжные походы выходного дня: СПб и окрестности
• Лыжные походы выходного дня: СПб – озеро Ястребиное
• Поход в украинские Карпаты: хребет Черногор и белый слон на попе
• Три идеи пешеходного/лыжного путешествия по Уралу

Найди свой спорт

Лыжные крепления — важнейшие элементы экипировки спортсмена, от которых будет зависеть его безопасность. Очень важно правильно их установить. Это можно сделать либо своими руками, либо в мастерской. В данной статье дана информация об основных типах, приведены инструкции как снять крепления с лыж, как поставить крепления на лыжи самостоятельно.

Виды лыжных креплений

По конструкции и назначению различают 4 разновидности:

1. Мягкие.
2. Жёсткие.
3. Полужёсткие.
4. Горные.

Мягкое (простое) — это петля из кожи или ткани, в которую помещается нога в обыкновенной обуви — сапоге или валенке. Иногда для более надежной фиксации используют дополнительный ремень, который обхватывает пятку. Такие петли обычно ставят на лыжи для ребенка либо на охотничьи.

Полужесткое состоит из металлических щечек, стропы, удерживающей ботинок сверху и ремня, обхватывающего пятку. Прежде они были частью зимней экипировки военнослужащих. В настоящее время их часто устанавливают на детских моделях.

Полужесткие бывают трех видов: тросиковые, пружинные, с качающимися щечками. Третий вид наиболее удобен. В отличие от первых двух, они не портят обувь, надежны, их легко застегивать и расстегивать. Хорошо подходят для длительных туристских походов. Не требуют специальной обуви, при этом фиксируют ботинок гораздо жестче простых.

Наиболее популярны жесткие. Различают три системы такого типа:

1. Nordic Norm 75 (NN 75).
2. Salomon Nordic System (SNS).
3. New Nordic Norm (NNN).

Nordic 75 — конструкция, представляющая собой рантовую систему с подпружиненной дужкой и замковым механизмом. Ботинок имеет на подошве 3 или 4 отверстия, которыми он устанавливается на выступающие стержни. Затем кант ботинка прижимается металлической дужкой. NN 75 обычно устанавливается на деревянные беговые лыжи.

Так как такая конструкция совсем не фиксирует каблук, ее нельзя использовать для хода коньком.

NNN и SNS — самые распространенные конструкции, предназначенные для пластиковых беговых моделей и лыжероллеров. Они имеют различные модели и модификации, разработанные для любого уровня — от любителей до спортсменов мирового класса. Установка лыжных креплений SNS и NNN самостоятельно не займет много времени. Разница между этими видами заключается в количестве продольных направляющих для фиксации ботинка.

Обе системы могут быть трех видов:

New Nordic Norm была разработана фирмой Roteffella. Благодаря тому, что передняя скоба сдвинута назад, такая конструкция больше подходит для конькового хода

Устройство представляет собой пластину с двойным профилем, удерживающим подошву. Фиксация осуществляется с помощью поперечного стержня. Ботинок упирается в резиновый упор. Жесткость упора определяет жесткость всей конструкции. Упоры окрашены в различные цвета (белый, зеленый, черный, красный), которые определяют степень жесткости.

Существует несколько модернизаций NNN. Одной из них является NIS (Nordic Integrated System). Она отличается легкостью установки и возможностью сдвигать ботинок вдоль продольной оси.

Salomon Nordic System была разработана компанией Salomon. Это устройство имеет только одну направляющую. В передней части расположен резиновый упор, жесткость которого также может варьироваться. Существует две основных типа:

1. SNS Profil
   Этот тип является универсальным. Его можно использовать как для конькового, так и для классического хода.
2. SNS Pilot

Обычно используют для бега коньком.

Горнолыжные отличаются от других видов тем, что полностью фиксируют обувь, а также способны отстегиваться при падении спортсмена.

Существует 4 основных вида:

1. Alpain.
   Подходят для катания на подготовленных трассах.
2. Рамные.
   Передняя часть соединена с задней с помощью рамы. Позволяют полностью закрепить стопу на спуске и отстегнуть пятку для подъема в гору.
3. Пиновые.
   Фиксация ботинка происходит посредством 4 штырьков — пинов.
4. Телемарк.

Рамные и пиновые подходят как для катания по подготовленным трассам, так и для фрирайда.

Инструкция по установке

Для монтажа будут нужны следующие инструменты и материалы: маркер, шуруповерт, сверла, линейка, клей, шило.

Центр тяжести

Монтаж всех конструкций начинается с определения линии баланса. Передний край обуви должен находиться на ней. Иногда центр тяжести уже отмечен производителем, но лучше определить его самостоятельно. Чтобы его найти, нужно положить лыжу на узкий предмет и смещать ее, пока она не займет положение равновесия. Линию баланса следует отметить. Эта черта будет осью скобы для устройств типа NNN и SNS. Для NN 75 она будет определять места установки шурупов.

Разметка

Разметку можно выполнять с помощью специального кондуктора, а при его отсутствии — с помощью бумажного шаблона.

Обязательно нужно проверить правильность разметки, измерив расстояния между отметками. В системах NNN крепеж располагается ближе к переднему концу относительно линии баланса, а в системах SNS непосредственно на линии.

Сверление отверстий

Рекомендуется следовать приложенной к комплекту инструкции, чтобы определить требуемые диаметр и глубину отверстий. Для систем SNS и NNN отверстия обычно сверлятся на 10 мм. Из готовых отверстий нужно удалить пыль, затем залить их клеем. Это обеспечит более надежную фиксацию шурупов.

Сборка

После этого устройство следует приложить к размеченным отверстиям, и начать равномерно закручивать шурупы. Необходимо внимательно следить за тем, чтобы не сместить его относительно продольной оси. Для NN 75 перед прикручиванием рекомендуется проверить точность центровки. Выходить на трассу можно уже через 12 часов, когда высохнет клей.

Если на новое оборудование нужно установить старый крепеж, несложно будет снять его. Начинать разборку следует с задней части. Сначала нужно аккуратно убрать заглушку с шурупа и выкрутить его. Затем снять планку, выкрутить находящиеся под ней два болта. Последний болт также находится под заглушкой.

Как установить крепление на лыжи горных модификаций?

Установка креплений на такие лыжи практически не отличается от установки на беговые. Эта работа выполняется в несколько несложных этапов.

Сначала находится центр тяжести как описано выше. Затем необходимо уложить крепеж так, чтобы его передний край точно соответствовал линии баланса, поместить ботинок в зажим и выровнять его. После этого следует аккуратно наметить отверстия карандашом или шилом, просверлить их. Затем прикрепить переднюю часть шурупами. Задняя часть устанавливается в среднее положение, и намечаются отверстия. Просверливаются отверстия, задняя часть фиксируется шурупами. Установка заканчивается настройкой.

В последнее время некоторые модели выпускаются с заранее установленными платформами, на которые легко установить защелки без фиксации саморезами. Это дает возможность переустановки под другой размер обуви, а также возможность смещения вдоль продольной оси.

Рекомендации

Выбор креплений зависит от стиля катания, а также от степени подготовленности лыжника. Рекомендуется покупать изделия проверенных известных фирм, таких как Salomon, Fisher, Atomic. Продукция этих производителей отличается надежностью и высоким качеством.

Источник

Основные способы установки креплений на лыжи

Для того чтобы катание на лыжах приносило удовольствие, стоит учитывать не только выбор зимнего инвентаря, но и такой факт, как установка лыжных креплений. Они являются соединительным устройством между ботинками и рабочим снаряжением. Их качество играет важную роль в этом виде спорта.

Лыжные крепления: основные виды

Крепеж выполняют на самих лыжах или отдельной платформе. Некоторые изготовители могут устанавливать и делать на ней отверстия самостоятельно. Тогда придется приобретать крепления определенного изготовителя. На ровную, без углублений платформу можно установить любые крепежные установки.

Внимание! Среди разнообразия зимнего инвентаря наиболее популярными считаются обычные беговые лыжи.

Крепления для беговых лыж

Существует три системы крепежей:

• Nordic (рантовые) устарелая разновидность, которая постепенно выходит из использования. Отличается невысокой стоимостью;
• NNN (с рельсами) располагают одной линией крепления;
• SNS (c желобом) обладает двумя полосами для соединения.

Последние две системы делятся на такие виды:

• автоматические приспособление защелкивается самостоятельно;
• механические застегивать нужно руками;
• классические − имеют мягкую резинку;
• коньковые резинка сделана из жесткого материала, или имеется еще одна точка фиксации обуви.

Крепления для горных лыж

Встречаются такие варианты:

• установки, которые застегиваются ручным способом. Отличаются достаточно высокой ценой;
• автомат;
• полуавтомат.

Два последних вида может заклинить после попадания и последующего замерзания в них воды. Иногда возникают трудности с их открытием, если инвентарь не имеет твердой опоры (в глубоком снегу).

Крепления для туристских лыж

Существуют такие разновидности:

• мягкие − для туризма подходят мало;
• жесткие наличие специальных ботинок;
• полужесткие − надежные и комфортные.

Детские лыжи имеют самые простые крепежи, которые состоят из нескольких толстых тканевых полосок, фиксирующих ногу, и на них можно ездить даже в валенках.

Из чего состоит крепление

Горнолыжный крепеж располагается двумя разрозненными частями и пластиной в области носка, которая снижает трение лыжной обуви. Передний отрезок гарантирует отсоединение сбоку, а задний охват обеспечивает верхнее открепление. Размеры обеих звеньев равны у всех разновидностей. Современные крепежные соединения производят из очень прочных материалов (титановые, стальные, пластиковые). Основными элементами считаются:

Беговые разновидности состоят из таких элементов:

1. NNN − отличается прикрепленной к спортивному инвентарю пластиной, которая имеет две долевые направляющие, фиксирующие ботинок от поперечного смещения. На подошве обуви располагается пара продольных углублений для направляющих крепежа. Спереди ботинка встроен поперечный защелкивающийся стержень.
2. SNS предусматривает фиксацию обуви при помощи одной долевой направляющей. Передняя часть полуботинка крепится резиновым упором.

Туристические лыжные крепежные приспособления содержат штыри и дужку, которая зажимает обувной рант.

Как не ошибиться при выборе

Правильно выбранный крепеж хорошо облегает лыжную обувь, но может мгновенно открепиться в критический момент. К примеру, в период внезапного падения при резком повороте. При огромных нагрузках установка должна задерживать ногу в одном положении, а не моментально отстегиваться.

Подбор правильной крепежной системы должен начинаться с выбора ботинок. Приобретя обувь нужного размера, которая соответствует всем необходимым характеристикам, следует выбирать крепления именно к этой обувной паре и имеющимся лыжам.

Порядок установки

Чтобы разобраться, как правильно установить подобранное крепление на лыжи, следует сразу после их покупки начать с изучения инструкции. Необходимо точно придерживаться предписанных пунктов, в которых предусмотрена специфика сборки лыжного крепежа с учетом его разновидности.

Определение центра тяжести

Определение этого параметра понадобится для нормального передвижения, чтобы лыжа не оказывала «перевес» с одной или другой стороны. Найти центр тяжести достаточно просто. Здесь инвентарь нужно установить на ребро перпендикулярно расположенной линейки и передвигать по ее поверхности до тех пор, пока лыжа уравновесится как весы, остановятся горизонтально полу. Канцелярская принадлежность в этом случае укажет правильное положение, и эту координату требуется обозначить маркером. В современных образцах спортивного снаряжения ось центра тяжести соответствует черте крепежа скобки для ботинка. Поэтому переднюю область крепления следует приложить к лыже и выделить другим цветом ее правильное расположение.

Разметка

Следующий этап заключается в маркировке отверстий. Хорошим вариантом станет использование кондуктора, с помощью которого можно отыскать точное расположение крепежных компонентов. Если этого предмета не найдется, то используют шаблон, сделанный из бумаги. Его можно отыскать в интернете, но в основном он входит в набор крепления. В случае отсутствия бумажного лекала лыжу размечают при помощи шила, прикладывая смонтированный крепеж так, чтобы координата центра тяжести сходилась с линией фиксирования обуви. Поставить метки маркером через дырки в креплениях.

Сверление отверстий

В начале сверления углублений желательно сопоставить промежуток между отверстиями, находящимися на крепеже с интервалом между отметинами, поставленными в процессе разметки. Как правило, в инструкции написано, как глубоко прикручивать шурупы, и какой длины сверло нужно применить. Если подходящий по длине инструмент отсутствует, то можно использовать любое сверло, предварительно обмотав его вверху изолентой, оставив выступающими нужные миллиметры. Затем работающей на малой скорости дрелью в местах разметки следует высверлить дырки.

Сборка

Завершающий этап заключается в следующем:

1. Для обеспечения надежной фиксации и устранения трещин, возникших во время сверления трещин, сделанные углубления следует очистить от пыли и залить клеящим средством (прилагается в комплекте или ПВА).
2. На полученные отверстия нужно наложить крепления и основательно закрепить шурупы. Вначале следует их слегка закрутить, чтобы удостовериться в ровной установке, а затем до конца, чтобы было надежно.
3. Лыжи оставить сохнуть (10-12 ч.).

Хранить готовые лыжи в домашней обстановке можно на балконе или стене, установив специальную подставку при помощи кронштейнов.

Как снять крепления с лыж

Начинать снимать крепежи (на примере SNS) нужно с задней части установки. При помощи отвертки следует аккуратно выкрутить заглушку, шуруповертом вытащить шурупы, после чего снять планки. Чтобы вытянуть шуруп под передней крышкой, необходимо большой отверткой нажать на фиксатор и приподнять его. После снятия крышки вынуть последние болты, и крепеж легко снимется.

Установка креплений на лыжи самостоятельно процесс выполнимый. Для этого потребуется изучить прилагаемую инструкцию, иметь в наличии необходимые инструменты и, самое основное, быть уверенным, что все получится.

Источник

Лыжные крепления – одни из самых важных частей экипировки лыжника, от которых будут зависеть жизнь и безопасность спортсмена. Поэтому их необходимо правильно располагать и фиксировать. Об этом и пойдет речь в данной статье.

Как определить центр тяжести?

Центр тяжести необходимо определить, чтобы обеспечить удобство движения и чтобы не возникало «перевеса» во время движения.

Разметка

После того как решен вопрос о нахождении центра тяжести, идет этап маркирования отверстий. Для этого хорошо будет использовать кондуктора, с его помощью легко определить расположение отверстий для крепежа. Если такого приспособления нет в наличии, то берут шаблон, изготовленный из картона. Чаще всего он идет в комплекте с инвентарем. А если его не нашлось, то можно поискать шаблон в электронном виде и распечатать самостоятельно. Ничего страшного, если лекала из бумаги нет, ведь разметку можно сделать при помощи обычного шила. Для этого прикладывают крепежи таким образом, чтобы точное местонахождение центра масс сошлось с полосой, где фиксируются ботинки. В системе SNS точка оси находится точно под креплением. Отверстия расположены перед осью центра тяжести (в NNN). Через дырочки креплений делают ярким маркером метки.

Инструкция по установке

Параметры креплений беговых лыж зависят от особенностей лыжни, на которой они будут использоваться. При движении по трассам, расположенным на равнинах, важными условиями являются простая конструкция и маленький вес. Чтобы понять, какие крепления подойдут для конькового хода, следует познакомиться с их основными видами. На креплениях, которые предназначены для коньковых лыж, резинка (флексор) жестче, а для классических – мягче. В первом случае если флексор будет мягким, то лыжи будут болтаться. В классическом ходе флексор нужен мягкий, чтобы не мешать отталкиваться.

Среди положительных особенностей SNS-креплений можно назвать следующие: надежность, качественность моделей, можно подобрать любые модели не только для взрослого, но и для подростка или ребенка. Среди недостатков следует отметить необходимость использовать специальную обувь – ботинки со стержнем, который заходит в предназначенный для этого фиксационный паз. К тому же эту обувь сложно найти в продаже. Эти крепления подходят для использования на лыжне, которую обработали специальной машиной для подготовки трассы. Эта гусеничная машина называется ратрак.

Самыми популярными моделями, удобство которых оценили лыжники, являются NNN. На таких фиксация происходит с помощью шурупов или надевается на комплект «салазок». Среди преимуществ таких моделей отмечают следующие: легкий выбор подходящей обуви, возможность выбора креплений (автоматического или ручного), невысокая цена при хорошем качестве, можно выбрать модели для подростков. К сожалению, когда внутрь попадает вода, то крепление замерзает при минусовой температуре.

Эти 2 системы крепления имеют паз для того, чтобы в передней части зафиксировать стержень из металла. Его нужно закреплять с осью центра тяжести. В центре под этим пазом находится еще один – продольный. Вот его и нужно сделать совпадающим с линией на верхней стороне лыжи.

Максимальное усилие некоторые фирмы-производители указывают в килограммах. Тогда необходимо вычесть 20–30 кг.

Сверление отверстий

Сборка

После этого нужно приложить устройство к полученным отверстиям. Шурупы равномерно закрутить с помощью шуруповерта или крестовой отвертки. Нужно тщательно наблюдать за тем, чтобы не возникло смещения по продольной оси. Перед прикручиванием для NN 75 следует удостовериться в точности центровки.

Выходить кататься можно после того, как хорошо высохнет клей. Не нужно пользоваться изделием хотя бы день.

Далее смотрите видео о том, как установить крепление на беговые лыжи.

Лыжные крепления — важнейшие элементы экипировки спортсмена, от которых будет зависеть его безопасность. Очень важно правильно их установить. Это можно сделать либо своими руками, либо в мастерской. В данной статье дана информация об основных типах, приведены инструкции как снять крепления с лыж, как поставить крепления на лыжи самостоятельно.

Виды лыжных креплений

По конструкции и назначению различают 4 разновидности:

1. Мягкие.
2. Жёсткие.
3. Полужёсткие.
4. Горные.

Мягкое (простое) — это петля из кожи или ткани, в которую помещается нога в обыкновенной обуви — сапоге или валенке. Иногда для более надежной фиксации используют дополнительный ремень, который обхватывает пятку. Такие петли обычно ставят на лыжи для ребенка либо на охотничьи.

Полужесткое состоит из металлических щечек, стропы, удерживающей ботинок сверху и ремня, обхватывающего пятку. Прежде они были частью зимней экипировки военнослужащих. В настоящее время их часто устанавливают на детских моделях.

Полужесткие бывают трех видов: тросиковые, пружинные, с качающимися щечками. Третий вид наиболее удобен. В отличие от первых двух, они не портят обувь, надежны, их легко застегивать и расстегивать. Хорошо подходят для длительных туристских походов. Не требуют специальной обуви, при этом фиксируют ботинок гораздо жестче простых.

Наиболее популярны жесткие. Различают три системы такого типа:

1. Nordic Norm 75 (NN 75).
2. Salomon Nordic System (SNS).
3. New Nordic Norm (NNN).

Nordic 75 — конструкция, представляющая собой рантовую систему с подпружиненной дужкой и замковым механизмом. Ботинок имеет на подошве 3 или 4 отверстия, которыми он устанавливается на выступающие стержни. Затем кант ботинка прижимается металлической дужкой. NN 75 обычно устанавливается на деревянные беговые лыжи.

NNN и SNS — самые распространенные конструкции, предназначенные для пластиковых беговых моделей и лыжероллеров. Они имеют различные модели и модификации, разработанные для любого уровня — от любителей до спортсменов мирового класса. Установка лыжных креплений SNS и NNN самостоятельно не займет много времени. Разница между этими видами заключается в количестве продольных направляющих для фиксации ботинка.

Обе системы могут быть трех видов:

1. Механическая.
2. «Автомат».
3. «Полуавтомат».

New Nordic Norm была разработана фирмой Roteffella. Благодаря тому, что передняя скоба сдвинута назад, такая конструкция больше подходит для конькового хода

Устройство представляет собой пластину с двойным профилем, удерживающим подошву. Фиксация осуществляется с помощью поперечного стержня. Ботинок упирается в резиновый упор. Жесткость упора определяет жесткость всей конструкции. Упоры окрашены в различные цвета (белый, зеленый, черный, красный), которые определяют степень жесткости.

Существует несколько модернизаций NNN. Одной из них является NIS (Nordic Integrated System). Она отличается легкостью установки и возможностью сдвигать ботинок вдоль продольной оси.

Salomon Nordic System была разработана компанией Salomon. Это устройство имеет только одну направляющую. В передней части расположен резиновый упор, жесткость которого также может варьироваться. Существует две основных типа:

1. SNS Profil
   Этот тип является универсальным. Его можно использовать как для конькового, так и для классического хода.
2. SNS Pilot

Обычно используют для бега коньком.

Горнолыжные отличаются от других видов тем, что полностью фиксируют обувь, а также способны отстегиваться при падении спортсмена.

Существует 4 основных вида:

1. Alpain.
   Подходят для катания на подготовленных трассах.
2. Рамные.
   Передняя часть соединена с задней с помощью рамы. Позволяют полностью закрепить стопу на спуске и отстегнуть пятку для подъема в гору.
3. Пиновые.
   Фиксация ботинка происходит посредством 4 штырьков — пинов.
4. Телемарк.

Рамные и пиновые подходят как для катания по подготовленным трассам, так и для фрирайда.

Инструкция по установке

Для монтажа будут нужны следующие инструменты и материалы: маркер, шуруповерт, сверла, линейка, клей, шило.

Центр тяжести

Монтаж всех конструкций начинается с определения линии баланса. Передний край обуви должен находиться на ней. Иногда центр тяжести уже отмечен производителем, но лучше определить его самостоятельно. Чтобы его найти, нужно положить лыжу на узкий предмет и смещать ее, пока она не займет положение равновесия. Линию баланса следует отметить. Эта черта будет осью скобы для устройств типа NNN и SNS. Для NN 75 она будет определять места установки шурупов.

Разметка

Разметку можно выполнять с помощью специального кондуктора, а при его отсутствии — с помощью бумажного шаблона.

Обязательно нужно проверить правильность разметки, измерив расстояния между отметками. В системах NNN крепеж располагается ближе к переднему концу относительно линии баланса, а в системах SNS непосредственно на линии.

Сверление отверстий

Рекомендуется следовать приложенной к комплекту инструкции, чтобы определить требуемые диаметр и глубину отверстий. Для систем SNS и NNN отверстия обычно сверлятся на 10 мм. Из готовых отверстий нужно удалить пыль, затем залить их клеем. Это обеспечит более надежную фиксацию шурупов.

Сборка

После этого устройство следует приложить к размеченным отверстиям, и начать равномерно закручивать шурупы. Необходимо внимательно следить за тем, чтобы не сместить его относительно продольной оси. Для NN 75 перед прикручиванием рекомендуется проверить точность центровки. Выходить на трассу можно уже через 12 часов, когда высохнет клей.

Как установить крепление на лыжи горных модификаций?

Установка креплений на такие лыжи практически не отличается от установки на беговые. Эта работа выполняется в несколько несложных этапов.

Сначала находится центр тяжести как описано выше. Затем необходимо уложить крепеж так, чтобы его передний край точно соответствовал линии баланса, поместить ботинок в зажим и выровнять его. После этого следует аккуратно наметить отверстия карандашом или шилом, просверлить их. Затем прикрепить переднюю часть шурупами. Задняя часть устанавливается в среднее положение, и намечаются отверстия. Просверливаются отверстия, задняя часть фиксируется шурупами. Установка заканчивается настройкой.

Рекомендации

Выбор креплений зависит от стиля катания, а также от степени подготовленности лыжника. Рекомендуется покупать изделия проверенных известных фирм, таких как Salomon, Fisher, Atomic. Продукция этих производителей отличается надежностью и высоким качеством.
